《电工基础与建筑电气技术》复习提纲

建筑电气复习第一章绪论一．电力系统的概念与组成（发电、输电、变电、配电、用电）1.由发电厂、变电站、配电站、电力网和用户组成的系统。

发电厂：将各种一次能源转化为电能，即生产电能的工厂；电力网: 输送和分配电能的渠道。

（区域电网和地方电网）；变电站：变换电压和交换电能的场所。

电能用户：电能消耗的场所。

2.建筑供配电系统及其组成由高压（10KV）及低压配电线路、变电站（包括配电站〕和用电设备组成。

3.电能从生产到供给用户使用，都要经历发电、变电、输电、配电、用电五个环节二．电力系统的额定电压额定电压指能使电气设备长期运行的最经济的电压。

1.用电设备的额定电压是指能使电气设备长期运行的最经济的电压。

电网的额定电压指传输线路的平均电压值，电网额定电压影响电网或设备安全与经济性指标。

用电设备的额定电压和电网的额定电压相等。

国家规定，用户处的电压偏移一般不得超过±5％。

2.我国电网和用电设备共将额定电压分为12 个等级，其中220V、380V和660V为低压，3KV以上为高压。

★我国常用的配电网电压等级有几种？答：我国现行配电网的电压等级可分为三种，即高压配电网（35kV、110kV），中压配电网（6kV、10kV）和低压配电网（220V、380V）。

3.发电机的额定电压：1.05倍的电网的额定电压。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。

4.变压器的额定电压：分一次绕组和二次绕组。

一次绕组的额定电压：降压变压器一次绕组的额定电压与用电设备的相同，等于电网的额定电压；升压变压器一次绕组的额定电压与发电机的额定电压相同。

二次绕组的额定电压：升、降压变压器二次绕组的额定电压一般比同级电网的额定电压高10％；当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。

一次侧额定电压：•若电力变压器的原边与发电机相连，U1N与发电机的额定电压相同•电力变压器的原边与电网相连，U1N与电网额定电压相同二次侧额定电压：•高压电网：U2N比电网额定电压高10%•低压电网：U2N比电网额定电压高5％三．建筑供配电的负荷分级及供电要求1.负荷等级：“负荷”指用电设备，“负荷大小”指用电设备功率大小；共分三级一级负荷：两个电源供电；对于特备重要的，还需增设应急电源；不共用供电回路。

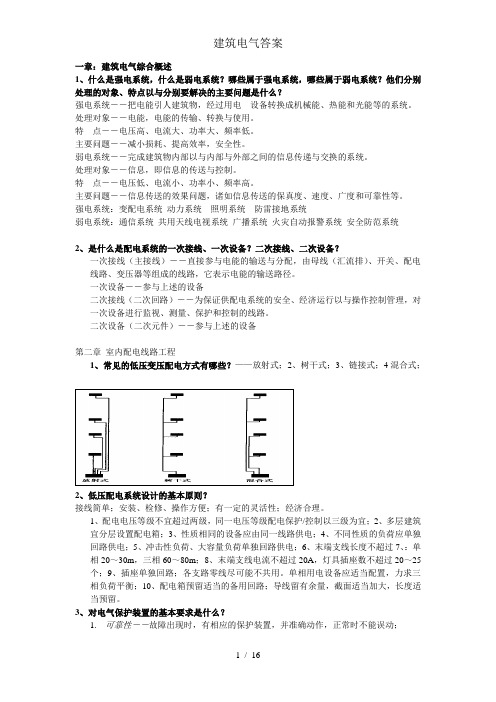

一章：建筑电气综合概述1、什么是强电系统，什么是弱电系统？哪些属于强电系统，哪些属于弱电系统？他们分别处理的对象、特点以与分别要解决的主要问题是什么？强电系统――把电能引人建筑物，经过用电设备转换成机械能、热能和光能等的系统。

处理对象――电能，电能的传输、转换与使用。

特点――电压高、电流大、功率大、频率低。

主要问题――减小损耗、提高效率，安全性。

弱电系统――完成建筑物内部以与内部与外部之间的信息传递与交换的系统。

处理对象――信息，即信息的传送与控制。

特点――电压低、电流小、功率小、频率高。

主要问题――信息传送的效果问题，诸如信息传送的保真度、速度、广度和可靠性等。

强电系统：变配电系统动力系统照明系统防雷接地系统弱电系统：通信系统共用天线电视系统广播系统火灾自动报警系统安全防范系统2、是什么是配电系统的一次接线、一次设备？二次接线、二次设备？一次接线（主接线）－－直接参与电能的输送与分配，由母线（汇流排）、开关、配电线路、变压器等组成的线路，它表示电能的输送路径。

一次设备－－参与上述的设备二次接线（二次回路）－－为保证供配电系统的安全、经济运行以与操作控制管理，对一次设备进行监视、测量、保护和控制的线路。

二次设备（二次元件）－－参与上述的设备第二章室内配电线路工程1、常见的低压变压配电方式有哪些？——放射式；2、树干式；3、链接式；4混合式；2、低压配电系统设计的基本原则？接线简单；安装、检修、操作方便；有一定的灵活性；经济合理。

1、配电电压等级不宜超过两级，同一电压等级配电保护/控制以三级为宜；2、多层建筑宜分层设置配电箱；3、性质相同的设备应由同一线路供电；4、不同性质的负荷应单独回路供电；5、冲击性负荷、大容量负荷单独回路供电；6、末端支线长度不超过7、：单相20～30m，三相60～80m；8、末端支线电流不超过20A，灯具插座数不超过20～25个；9、插座单独回路；各支路零线尽可能不共用。

建筑电气复习资料建筑电气复习资料建筑电气工程是建筑领域中不可或缺的一部分，它涉及到电力供应、照明、通信、安防等方面。

为了更好地掌握建筑电气知识，我们需要有一些复习资料来帮助我们系统地学习和理解这一领域的知识。

一、电气基础知识在学习建筑电气之前，我们首先需要掌握一些电气基础知识。

这包括电流、电压、电阻、电功率等基本概念。

此外，还需要了解欧姆定律、基尔霍夫定律等电路分析的基本原理。

通过掌握这些基础知识，我们可以更好地理解建筑电气系统的运行原理。

二、建筑电气系统建筑电气系统由电源系统、配电系统、照明系统、通信系统和安防系统等组成。

在复习资料中，我们需要了解每个系统的设计原则、组成部分和工作原理。

例如，电源系统负责为建筑提供稳定的电力供应，我们需要了解不同类型的电源系统以及其在建筑中的应用。

配电系统负责将电力分配到不同的用电设备，我们需要了解不同类型的配电系统以及其设计和运行要求。

照明系统负责提供建筑内的照明，我们需要了解不同类型的照明设备和照明设计原则。

通信系统和安防系统也是建筑电气系统中重要的组成部分，我们需要了解其设计和运行要求，以及与其他系统的协调工作。

三、电气设备和材料建筑电气系统中使用了各种电气设备和材料，如开关、插座、电缆、电线等。

在复习资料中，我们需要了解不同类型的电气设备和材料的特点、选型原则和安装要求。

例如，开关和插座的选型需要考虑其额定电流、额定电压和使用环境等因素。

电缆和电线的选型需要考虑其导电能力、绝缘性能和耐火性能等因素。

通过了解电气设备和材料的特点和要求，我们可以更好地进行电气系统的设计和安装。

四、电气安全在建筑电气系统的设计和使用过程中，电气安全是至关重要的。

复习资料中应包含与电气安全相关的知识，如接地保护、漏电保护、过载保护等。

我们需要了解不同类型的安全保护装置的原理和使用方法，以及在建筑电气系统中的应用。

此外，还需要了解电气事故的原因和预防措施，以保障建筑电气系统的安全运行。

建筑电气复习重点1.建筑电气的任务建筑电气的主要任务是讲述现代建筑内部的电能供应和分配问题，并讲述电气照明、电工基本知识以及电气设备的结构、安装、运行、维护等知识。

并介绍了建筑的智能化及建筑电气的设计和施工。

（P1）2.建筑电气系统的基本组成是什么？由用电设备、配电线路、控制和保护设备三大基本部分组成。

(P1)3.建筑用电系统可分为哪几类？电气系统可分为供配电系统和用电系统两大类。

而用电系统又分为建筑照明系统、建筑动力系统和建筑弱电系统三种。

(P3)4.电路的作用与分类电路是由电工设备和元器件按一定方式连接起来的总体，是电流流通的路径，起着传递和控制电能的作用。

电路按功能分两类：一类是电力电路，主要起实现电能的传输和转换作用；另一类是信号电路，其主要作用是传输和处理信号等。

（P6）5.电压与电流的参考方向和关联参考方向一段电路中任意选定一个方向就叫电流的参考方向。

两点之间电压的实际方向是由高电位指向地电位的，描述这一电压的必要条件是要选取一参考方向，电压参考方向的选取是任意的。

当电压由高电位点指向低电位点，且电流由高电位点流向地电位点时，电压电流的参考方向为关联参考方向。

（P7/8）6.计算电路元件的功率（KVL\LCL）(P16例3)7.正弦量的三要素最大值、角频率和初相位是正弦量的三要素。

(P12)8.正弦交流电的分析方法（向量分析法）【RLC元件上电压与电流关系的分析】（P21例4）9.三相异步电动机的结构和原理三相异步电动机主要由定子和转子两大部分组成，定子和转子之间有空隙。

定子：定子铁心，定子绕组，机座；转子：转子铁心，转子绕组，其他部分及气隙。

(P39)工作原理：转子绕组切割磁力线而感应电动势，在感应电动势的作用下出现感应电流，同旋转磁场相互作用产生电磁力而是电动机工作。

（P43）10.低压刀开关的结构低压刀开关有一个刀形动触头，由闸刀（动触头）、刀座（静触头）和底板组成。

接通或切断电流是由人工操纵闸刀完成的。

建筑电工复习大纲1、电路由那几部份组成？2、电路具有哪几种特殊状态。

3、电路的主要作用有哪些？4、U M是表不a端的电位高还是b端的高？5、正确理解克希霍夫电流、电压定律的内容表达式。

6、正弦交流电路的三要素是什么？周期与角频率关系是什么？7、交流电压（或电流）的最大值与有效值的关系是什么？8、写出u=220 V2cos（«t+45°）有效值的相量表示式；并能由相量式正确写出瞬时表达式。

9、在正弦稳态电路中，若阻抗角4＞〉0,表示电流在与电压是什么相位？；并说明此电路负载性质是什么？；若阻抗角e=o,表示电流与电压相位是什么关系？10、熟悉电感、电容的基本伏安关系及伏安关系的相量形式。

11、在单相正弦交流电路中，有功功率，无功功率Q和视在功率S等于什么？12、提高功率因数的意义及方法？13、对称三相电源的幅值，角频率，相位相差有什么特点？14、在三相电路中，星形接法时，其线电压与相电压的关系是什么？三角形接法时线电流与相电流的关系是什么？对称三相电路的有功功率等于什么？视在功率等于什么？15、电力系统由那几部份组成？16、电力负荷分为几类？对供电各有什么要求？17、电光源分为几类？18、什么是亮度？光度和照度？（写出其基本定义式）19、根据性质照明方式分为几类？20、根据功能照明分为几类？21、灯具按配光方式分为几类？按结构形式又分为几类？。

22、照明器有几种布置方式？23、照明配电方式有几种？电路形式如何？24、什么是炫光？怎样防止炫光？25、开关、插座一般安装高度为多少？26、掌握电阻电路的串并联的计算方法。

掌握支路电法的计算方法27、掌握感抗X L、容抗X C、阻抗Z的定义及计算公式，会计算简交流电路。

（复习例题及作业）28、掌握供配系统的计算负荷的计算方法，需要系数法及单位容量法。

（复习例题及作业）29、掌握照明的计算负荷计算方法（复习例题及作业）（复习课件第五章例题；教材第9章例9-1；）；30、熟悉基本图形符号及灯具、导线的标注方式。

建筑电气知识点整理1.接触器的主要结构有哪些？交流接触器和直流接触器如何区分？1）电磁机构（动、静铁芯，吸引线圈，反作用弹簧）2）触电系统（主触头，辅助触头，常开触头，常闭触头）3）灭弧装置（灭弧罩及灭弧栅片灭弧），其他部件区分方法：区别在应用的场合不同，交流接触器的电磁机构通以交流电流，多与电路并联时用，直流接触器的电磁机构通以恒定的直流电流，直流接触器的直流电弧比交流接触器的电弧难熄灭。

2.在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否相互替换？为什么？1）热继电器主要用于电力拖动系统中电动机负载的过载保护。

熔断器在电路中主要起短路保护作用。

2）两者不能互换，因为热继电器的动作时间是和电流有一个动作时间曲线的，不同的过载电流有不同的动作时间，而熔断器的动作时间是瞬间的，所以起不到过载保护的功能。

热继电器在短路是因电流很大时也会动作，但动作时间慢于熔断器的动作时间而起不到短路保护的作用。

3.中间继电器的作用是什么？中间继电器与接触器有何异同？1）中间继电器实质上是一种电压继电器，用于电力拖动系统的电压保护和控制，特点是触点数目多，电流容量可增大，起到中间放大作用。

2）两者的工作原理一样，但工作形式不同，接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流，接触器用于主电路中，主触头通以大电流，一般有四个辅助触点，中间继电器用于控制回路中，用于扩张辅助触点或电气隔离。

4.低压断路器具有哪些脱扣装置？分别说明其功能。

1)自动脱扣器：将主触点锁在合闸位置上。

2)过电流脱扣器：线路短路或严重过载保护3)欠电压脱扣器：电动机的失压保护4)热脱扣器：线路过载保护5)分励脱扣器：远距离控制跳闸，对电路不起保护作用8.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路？什么叫互L 1L 2L 32KM 锁？有几种形式？自锁：接触器通过自身的敞开辅助触头使线圈总是处于得电状态的现象。

建筑电⼯技术复习（1）建筑电⼯技术复习资料1．电⼒系统由----------------------------、----------------------------和--------------------------------部分组成。

2．配电系统由--------------------------、---------------------------------和-------------------------------------定律。

3．三相电源有------------------连接和-------------------连接两种。

常⽤三相电源⽕线与⽕线的电压为------------------伏，⽕线与零线的电压为----------------伏。

4．电器设备最重要的额定参数是-------------------------------和-----------------------------------------------。

5．电⽓设备按⼯作作制分为---------------------------、------------------------和------------------------------。

6．电⽓照明的质量要素是:-------------- 、----------------、---------------、---------------和----------------。

7．为了保证⽤电安全，对电⽓设备的⾦属外壳常采取---------------------和------------------------措施；在电源中性点不接地的供电系统中要采取-------------------------措施;在电源中,性点直接接地的三相四线制供电系统中要采取-------------的措施。

⼆. 选择题1．负荷开关可以( )。

建筑电工安全技术培训复习提纲一、单选题1．安全色的颜色“红、蓝、黄、绿”四种颜色分别代表禁止、指令、警告、提示。

2．从事特种作业的人员，必须要年满18周岁，要求身体健康，有下列病史者不能参加特种作业：高血压、心脏病、精神病、癫痫病、恐高症等。

3．建筑施工临时配电线路架设必须符合施工现场临时用电安全技术规范。

4．按照国标规定，高处作业是指凡在坠落高度基准面 2 米及以上有可能坠落的高处进行的作业。

5．我国消防工作的方针是以防为主，防消结合。

6．我国规定的安全电压为42 V、36V、24V、12V、6V五个等级。

7．触电是指电流从人体流过。

8．电工在停电检修时，必须在停电检修回路闸刀处挂上正在检修，不得合闸警示牌。

9．电击是最危险的触电事故，大多数触电死亡事故都是由它造成的。

10．心肺复苏法胸外按压要以均匀速度进行，每分钟100次，每次按压和放松的时间相等11．胸外按压与口对口(鼻)人工呼吸同时进行，其节奏为：单人抢救时，每按压30 次后吹气两次，反复进行；双人抢救时，每按压5~10次后由另一人吹气一次，反复进行。

12．电机、电器等的额定电流、额定电压都用有效值来表示。

13．临时用电施工图识图时有不清楚之处或发现有问题之处或有更好的施工方案时按程序及时提出，获得明确答复后再施工。

14．临时用电施工电源变压器应采用电力变压器。

15．成排布置的配电屏，其长度超过15m时，应设三个出口。

配电柜侧面的维护通道宽度不小于1m。

16．配电室内的母线应涂刷有色油漆，以标志相序，L1、L2、L3、N的颜色应分别是黄、绿、红、淡蓝色。

17．采用箱式变电站供电且采用TN-S接零系统时，其外壳应有可靠的保护接零。

18．电动机从起动开始到起动结束，起动电流是从大到小。

19．三相异步电动机运行时，如果一相断开，则会出现有嗡嗡声，且温度升高。

20．四极三相异步电动机的同步转速为1500rpm。

21．三相异步电动机线圈的绝缘电阻，不得低于0.5MΩ。

建筑电气复习提纲第一章绪论1、电力系统的概念及组成发电厂、输配线路、变电站（枢纽、地区、用户）、电力用户2、电能的特点3、电力系统的运行特点4、电力系统的额定电压为什么（①、②、③）5、负荷等级如何划分表1-36、供电措施一级负荷双电源按当地电业局要求7、施工程序、内容、要求①电气工程的三大阶段、各阶段的工作要求。
