高性能混凝土微观结构及其高耐久性形成机理
- 格式:pdf
- 大小:514.76 KB
- 文档页数:4
混凝土中微观结构的形成原理一、引言混凝土是一种广泛应用于建筑工程中的材料,其主要成分是水泥、骨料、砂子和水。
混凝土的性能与其微观结构密切相关。
混凝土中的微观结构是由水泥、骨料和水在混凝土中的互相作用而形成的。
因此,混凝土中微观结构的形成原理对混凝土的性能有着至关重要的影响。
二、水泥的化学反应原理水泥是混凝土中的主要胶凝材料,其化学组成主要是硅酸盐和铝酸盐。
水泥的生产过程中,将石灰石、黏土等原料烧制后得到熟料,然后通过研磨熟料得到水泥。
水泥的重要特性是其与水的反应性。
水泥与水反应的主要化学反应式为:CaO·SiO2 + nH2O → CaO·SiO2·nH2OCaO·Al2O3 + nH2O → CaO·Al2O3·nH2O这两个反应式构成了水泥的硅酸盐反应和铝酸盐反应。
硅酸盐反应是水泥的主要反应,它能够产生大量的硬化产物,从而形成混凝土的强度。
铝酸盐反应是副反应,它能够在水泥中形成一些有害的反应产物,从而影响混凝土的性能。
三、水泥的晶体结构和形成原理水泥是一种非晶态物质,但其组成中的硅酸盐和铝酸盐是具有晶体结构的。
水泥中硅酸盐的主要晶体结构是C-S-H凝胶,而铝酸盐的主要晶体结构是钙铝酸盐晶体。
C-S-H凝胶是水泥硬化的主要产物,其化学组成为CaO·SiO2·nH2O。
C-S-H凝胶的形成是由水泥与水反应形成的,其形成原理如下:(1)水泥与水反应,生成的Ca2+离子与SiO4 4-离子结合,形成硅酸钙胶体。
(2)硅酸钙胶体长期在水中磨合,形成C-S-H凝胶。
C-S-H凝胶的形成与水泥中硅酸盐的化学反应相关,其形成过程是一个动态平衡过程,需要在一定的条件下才能实现。
四、骨料在混凝土中的作用原理骨料是混凝土中的主要骨架材料,其种类和大小对混凝土的性能有着重要的影响。
骨料在混凝土中的作用原理包括以下几个方面:(1)骨料的填充作用:骨料可以填充混凝土中水泥胶凝物之间的空隙,增加混凝土的密实度和强度。
混凝土的微观结构与力学性能原理一、引言混凝土是一种广泛应用于建筑、道路、桥梁等工程领域的材料,具有优异的力学性能和耐久性。
混凝土的力学性能与其微观结构密切相关。
本文旨在通过对混凝土的微观结构与力学性能原理的分析和探讨,揭示混凝土的力学性能的本质,为混凝土的设计、施工和维护提供科学依据。
二、混凝土的微观结构1. 水泥基体混凝土的主要成分是水泥基体,其由水泥、水和骨料三部分组成。
水泥是混凝土的胶凝材料,其主要成分是硅酸盐和铝酸盐。
在水的作用下,水泥与骨料反应生成水化硬化产物,从而形成混凝土的基体结构。
2. 骨料骨料是混凝土中的颗粒状物质,分为粗骨料和细骨料两种。
粗骨料一般指直径大于5mm的颗粒,细骨料一般指直径小于5mm的颗粒。
骨料的种类和质量对混凝土的力学性能和耐久性都有重要影响。
3. 孔隙混凝土中存在许多孔隙,包括毛细孔、空隙和微裂缝等。
这些孔隙对混凝土的力学性能和耐久性都有较大影响。
其中毛细孔是混凝土中最小的孔隙,其直径一般小于0.1μm,对混凝土的流动性和耐久性有重要影响。
空隙是混凝土中较大的孔隙,其直径一般在100μm以上,对混凝土的强度和耐久性有较大影响。
微裂缝是混凝土中的裂缝,通常由于应力集中或温度变化引起,对混凝土的强度和耐久性都有影响。
三、混凝土的力学性能1. 强度混凝土的强度是指其抵抗外部力量破坏的能力,通常用抗压强度和抗拉强度来表示。
其中,抗压强度是指混凝土在受到压力作用下的破坏强度,抗拉强度是指混凝土在受到拉力作用下的破坏强度。
混凝土的强度与其微观结构密切相关,其强度与水泥基体的质量、骨料的种类和质量、孔隙的大小和分布等因素有关。
2. 刚度混凝土的刚度是指其抵抗形变的能力,通常用弹性模量来表示。
弹性模量是指在弹性阶段内应力和应变之间的比值,是衡量混凝土刚度的重要指标。
混凝土的刚度与其微观结构密切相关,其刚度与水泥基体的质量、骨料的种类和质量、孔隙的大小和分布等因素有关。
3. 稳定性混凝土的稳定性是指其抵抗变形和破坏的能力,通常用抗裂性和耐久性来表示。
混凝土中的微观结构与性能关系研究一、前言混凝土是目前建筑工程中最为常见的材料之一,它既可以用于建造高层建筑、桥梁等大型工程,也可以用于普通的房屋建设。
混凝土的优点是耐久性强、施工方便、造价低廉等,但是在实际应用中,混凝土的性能也面临着一些问题,比如强度不足、开裂、渗水等。
因此,研究混凝土的微观结构与性能关系对于提高混凝土的性能具有重要的意义。
二、混凝土的微观结构混凝土是由水泥、砂、石子和水等材料混合而成的。
在混凝土中,水泥是起到粘结作用的关键材料。
由于水泥的化学反应,混凝土在凝固后会形成一种石灰石状的硬质材料。
在混凝土的微观结构中,水泥胶和骨料是两个非常重要的组成部分。
1、水泥胶水泥胶是由水泥水化反应后形成的胶状物质,它是混凝土中最为重要的成分之一。
水泥胶是由硅酸盐、铝酸盐和石膏等材料经过水化反应生成的。
水泥胶在混凝土中承担着粘结骨料的作用。
在水泥胶的微观结构中,有大量的孔隙和细小的缝隙。
这些孔隙和缝隙对于混凝土的强度和耐久性有着很大的影响。
2、骨料骨料是混凝土中的一种重要组成部分。
它可以分为粗骨料和细骨料两种。
粗骨料主要是指直径大于5mm的石子,而细骨料主要是指直径小于5mm的砂子。
骨料在混凝土中的作用主要是增加混凝土的强度和稳定性。
在骨料的微观结构中,也存在着一些孔隙和缝隙。
这些孔隙和缝隙会对混凝土的强度和耐久性产生影响。
三、混凝土的性能混凝土的性能主要包括强度、耐久性、渗透性、收缩性等方面。
下面分别进行介绍。
1、强度混凝土的强度是指在一定条件下,混凝土所能承受的最大力量。
混凝土的强度受到多种因素的影响,比如水泥的种类、水泥的用量、混凝土的配合比、骨料的品质等。
在混凝土的微观结构中,水泥胶和骨料是影响混凝土强度的关键因素。
水泥胶与骨料之间的结合强度越高,混凝土的强度就越高。
2、耐久性混凝土的耐久性是指混凝土在环境条件下的长期稳定性。
混凝土的耐久性受到多种因素的影响,比如氧化、酸碱腐蚀、热胀冷缩、紫外线辐射等。
混凝土中的微观结构与宏观性能原理一、引言混凝土是一种广泛应用的建筑材料,其性能直接影响到建筑物的质量和寿命。
混凝土的性能取决于其微观结构和宏观性能,而混凝土中的微观结构与宏观性能之间存在密切的关系。
本文将对混凝土中的微观结构与宏观性能进行详细的分析和解释。
二、混凝土的微观结构混凝土是由水泥、砂、石子和水等材料混合而成的,其微观结构主要由水泥石和骨料组成。
1. 水泥石水泥石是混凝土的主要胶结材料,其主要成分为硅酸盐和硫铝酸盐。
水泥石的形成是一个化学反应过程,即水泥与水发生反应生成水化产物。
水化产物主要包括水化硅酸钙、水化铝酸钙和水化硫铝酸钙等。
水泥石的硬化过程需要一定的时间,通常需要28天左右才能完全硬化。
2. 骨料骨料是混凝土中的主要骨架材料,其主要成分为石子和砂。
石子是一种天然岩石,其大小一般为5~20mm,可以有效地提高混凝土的强度和耐久性。
砂是一种细粒骨料,其大小一般为0.075~5mm,可以填充骨料之间的空隙,提高混凝土的密实性和耐久性。
三、混凝土的宏观性能混凝土的宏观性能主要包括强度、耐久性、变形特性和热膨胀性等。
1. 强度混凝土的强度是指其抗压、抗拉和抗弯等力学性能。
强度是混凝土的主要性能指标之一,其大小与混凝土的微观结构有密切关系。
水泥石的强度取决于其化学成分和水化程度,而骨料的强度取决于其物理性质和力学性质。
混凝土的强度受到多种因素的影响,例如水泥的种类、水泥石的含量、骨料的大小和配合比等。
2. 耐久性混凝土的耐久性是指其在外部环境中长期使用的能力。
混凝土的耐久性受到多种因素的影响,例如气候、温度、湿度、化学物质和紫外线等。
混凝土的耐久性与其微观结构有密切关系,水泥石的化学成分和水化程度决定了混凝土的耐久性。
骨料的性质也对混凝土的耐久性有一定的影响,例如石子的硬度和化学稳定性等。
3. 变形特性混凝土的变形特性是指其在受力时的形变性能。
混凝土的变形特性与其微观结构有密切关系,水泥石的力学性质和水化程度决定了混凝土的变形特性。
超高性能混凝土的抗压性能与微观结构研究一、前言超高性能混凝土(Ultra-High Performance Concrete,简称UHPC)是近年来发展起来的一种新型高性能混凝土,其性能优异,应用范围广泛,已经成为混凝土领域研究的热点之一。
其中,UHPC的抗压性能是其最为突出的特点之一。
本文将从UHPC的抗压性能和微观结构两个方面展开研究,以期对UHPC的性能和应用有更深入的理解。
二、UHPC的抗压性能研究1. UHPC的抗压强度抗压强度是评价混凝土抗压能力的重要指标之一。
UHPC的抗压强度一般在150MPa以上,甚至可以达到200MPa以上,远高于普通混凝土的抗压强度。
这是由于UHPC采用了特殊的配合比和材料,如高强度水泥、高性能粉煤灰、高活性矿物掺合料、高强度石英砂等。
2. UHPC的应力-应变曲线应力-应变曲线是评价混凝土变形能力的重要指标之一。
UHPC的应力-应变曲线呈现出明显的后期强化现象,即在一定应变范围内,随着应变的增加,抗压强度不断提高。
这是由于UHPC的微观结构中存在着大量的纳米级晶体和纳米级孔隙,这些微观结构的存在导致了UHPC 的变形机制与普通混凝土不同。
3. UHPC的断裂模式断裂模式是评价混凝土断裂性能的重要指标之一。
UHPC的断裂模式一般为脆性断裂,即在应力达到峰值后,混凝土会突然断裂,而不会有明显的塑性变形。
这是由于UHPC的微观结构中存在着大量的纳米级孔隙,这些孔隙会在应力集中时形成裂纹,导致混凝土突然断裂。
三、UHPC的微观结构研究1. UHPC的物理性质UHPC的微观结构是其优异性能的重要来源。
UHPC的物理性质包括密度、孔隙率、抗渗性等。
UHPC的密度一般在2400kg/m3以上,孔隙率一般在5%以下,抗渗性能优异。
这是由于UHPC的微观结构中存在着大量的纳米级晶体和纳米级孔隙,这些微观结构的存在导致了UHPC的物理性质与普通混凝土不同。
2. UHPC的化学成分UHPC的化学成分是其微观结构的重要组成部分。
混凝土的微观结构与性能原理一、混凝土的组成与结构1.1 混凝土的组成混凝土是由水泥、砂、石料、水等原材料按照一定比例混合而成的一种复合材料,其中水泥是混凝土的主要胶结材料。
1.2 混凝土的结构混凝土的结构是由水泥胶体、砂、石料等组成的三维空间结构,其中水泥胶体充当着胶黏剂的作用,连接起砂、石料等骨料,形成一个整体的结构。
二、混凝土的性能2.1 强度混凝土的强度是指其承受外部荷载的能力,是混凝土最主要的性能指标之一。
混凝土的强度往往受到其组成、配合比、养护等因素的影响。
2.2 耐久性混凝土的耐久性是指其在不同环境条件下能够长期保持其力学性能和化学性能的能力。
混凝土的耐久性主要受到其组成、配合比、养护等因素的影响。
2.3 施工性能混凝土的施工性能是指其在施工过程中的可塑性、可流动性、可振实性等性能。
混凝土的施工性能主要受到其流动性、凝结时间等因素的影响。
三、混凝土微观结构3.1 水泥胶体水泥胶体是混凝土的主要胶结材料,是由水泥颗粒在水中形成的胶体粘结物质,具有胶黏剂的作用。
水泥胶体的形成主要是由于水泥颗粒的水化反应所引起的。
3.2 砂、石料砂、石料是混凝土的骨料,是由天然矿物或机械制造的碎料组成。
砂、石料的形状、大小、表面性质等会影响混凝土的力学性能和耐久性。
3.3 空隙混凝土中的空隙主要包括孔隙、裂缝、毛细孔等。
这些空隙对混凝土的力学性能和耐久性都有着重要的影响。
四、混凝土力学性能的影响因素4.1 水泥胶体的形成水泥胶体的形成是混凝土力学性能的重要影响因素之一。
水泥胶体的形成需要一定的时间,需要充分的水化反应才能够形成强度足够的胶体。
4.2 骨料的性质骨料的形状、大小、表面性质等都会影响混凝土的力学性能和耐久性。
骨料的形状对混凝土的流动性和凝结时间有影响,而骨料的大小则会影响混凝土的强度和耐久性。
4.3 水胶比水胶比是指混凝土中水的重量与水泥的重量之比。
水胶比越小,混凝土的强度越高,但是施工难度也越大。
混凝土耐久性提高的原理和方法一、前言混凝土是一种广泛应用于建筑工程的材料,它具有强度高、耐久性好等优点。
但是,由于混凝土中存在着多种因素导致的劣化机制,混凝土的耐久性往往会受到影响,从而影响建筑物的使用寿命和安全性。
因此,提高混凝土耐久性显得尤为重要。
本文将从原理和方法两方面来探讨混凝土耐久性提高的相关内容。
二、提高混凝土耐久性的原理1. 混凝土耐久性劣化机制混凝土耐久性的劣化主要是由于以下几种机制导致的:(1) 化学反应:混凝土中的水泥和骨料中的某些成分会在一定条件下发生化学反应,从而影响混凝土的性能。
(2) 物理作用:混凝土中的孔隙结构、温度、湿度等因素会对混凝土的性能产生影响。
(3) 生物作用:混凝土中的微生物会引起混凝土的生物侵蚀,从而影响混凝土的性能。
(4) 外界环境作用:混凝土在外界环境作用下,比如冻融循环、酸雨等,也会导致混凝土性能的劣化。
2. 提高混凝土耐久性的原理(1) 减少水泥用量:水泥是混凝土中的主要粘合剂,但过多的水泥会增加混凝土中的孔隙率,从而降低混凝土的耐久性。
因此,合理减少水泥用量可以提高混凝土的耐久性。
(2) 选用优质材料:骨料、沙子等材料的选用对混凝土的耐久性也有很大的影响。
选用优质的材料可以增加混凝土的密实度和强度,从而提高混凝土的耐久性。
(3) 降低混凝土中的孔隙率:混凝土中的孔隙率越低,混凝土的耐久性就越好。
因此,采用密实的混凝土工艺可以有效降低混凝土中的孔隙率。
(4) 采用防护措施:对于混凝土在外界环境下的暴露,采用防护措施可以有效地减少外界环境对混凝土的影响。
三、提高混凝土耐久性的方法1. 选用适当的混凝土配合比混凝土的配合比是混凝土性能的重要因素,合理选择配合比可以有效提高混凝土的耐久性。
一般来说,配合比中的水泥用量应该适当降低,同时增加骨料的数量,以达到减少孔隙率、提高耐久性的目的。
2. 选用优质的材料在混凝土建设中,材料的质量对混凝土的性能有着很大的影响。

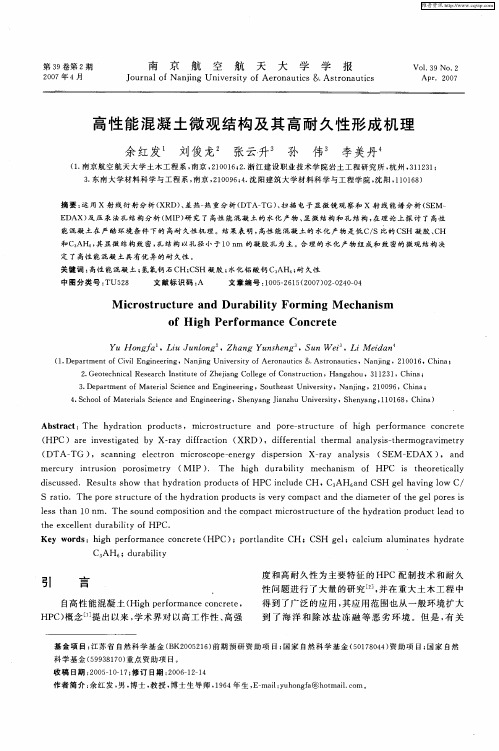

第39卷第2期2007年4月 南 京 航 空 航 天 大 学 学 报Jou rnal of N an jing U n iversity of A eronau tics &A stronau ticsV o l .39N o.2 A p r .2007高性能混凝土微观结构及其高耐久性形成机理余红发1 刘俊龙2 张云升3 孙 伟3 李美丹4(1.南京航空航天大学土木工程系,南京,210016;2.浙江建设职业技术学院岩土工程研究所,杭州,311231;3.东南大学材料科学与工程系,南京,210096;4.沈阳建筑大学材料科学与工程学院,沈阳,110168)摘要:运用X 射线衍射分析(XRD )、差热2热重分析(D TA 2T G )、扫描电子显微镜观察和X 射线能谱分析(SE M 2EDA X )及压汞法孔结构分析(M IP )研究了高性能混凝土的水化产物、显微结构和孔结构,在理论上探讨了高性能混凝土在严酷环境条件下的高耐久性机理。
结果表明,高性能混凝土的水化产物是低C S 比的CSH 凝胶、CH 和C 3A H 6,其显微结构致密,孔结构以孔径小于10nm 的凝胶孔为主。
合理的水化产物组成和致密的微观结构决定了高性能混凝土具有优异的耐久性。
关键词:高性能混凝土;氢氧钙石CH ;CSH 凝胶;水化铝酸钙C 3A H 6;耐久性中图分类号:TU 528 文献标识码:A 文章编号:100522615(2007)022******* 基金项目:江苏省自然科学基金(BK 2005216)前期预研资助项目;国家自然科学基金(50178044)资助项目;国家自然科学基金(59938170)重点资助项目。
收稿日期:2005210217;修订日期:2006212214 作者简介:余红发,男,博士,教授,博士生导师,1964年生,E 2m ail :yuhongfa @ho tm ail.com 。
M icrostructure and D urab il ity Form i ng M echan is mof H igh Performance ConcreteY u H ongf a 1,L iu J un long 2,Z hang Y unsheng 3,S un W ei 3,L i M eid an4(1.D epartm ent of C ivil Engineering ,N anjing U niversity of A eronautics &A stronautics ,N anjing ,210016,Ch ina ;2.Geo technical R esearch Institute of Zhejiang Co llege of Constructi on ,H angzhou ,311231,Ch ina ;3.D epartm ent of M aterial Science and Engineering ,Southeast U niversity ,N anjing ,210096,Ch ina ;4.Schoo l of M aterials Science and Engineering ,Shenyang J ianzhu U niversity ,Shenyang ,110168,Ch ina )Abstract :T he hydrati on p roducts ,m icro structu re and po re 2structu re of h igh p erfo r m ance concrete (H PC )are investigated by X 2ray diffracti on (XRD ),differen tial ther m al analysis 2ther m ogravi m etry (D TA 2T G ),scann ing electron m icro scop e 2energy disp ersi on X 2ray analysis (SE M 2EDA X ),andm ercu ry in tru si on po ro si m etry (M IP ).T he h igh du rab ility m echan is m of H PC is theo retically discu ssed .R esu lts show that hydrati on p roducts of H PC include CH ,C 3A H 6and CSH gel having low C S rati o .T he po re structu re of the hydrati on p roducts is very com p act and the diam eter of the gel po res is less than 10nm .T he sound com po siti on and the com pact m icro structu re of the hydrati on p roduct lead to the excellen t du rab ility of H PC .Key words :h igh p erfo r m ance concrete (H PC );po rtlandite CH ;CSH gel ;calcium alum inates hydrateC 3A H 6;du rab ility引 言自高性能混凝土(H igh perfo r m ance concrete ,H PC )概念[1]提出以来,学术界对以高工作性、高强度和高耐久性为主要特征的H PC 配制技术和耐久性问题进行了大量的研究[2],并在重大土木工程中得到了广泛的应用,其应用范围也从一般环境扩大到了海洋和除冰盐冻融等恶劣环境。
但是,有关H PC的微观结构及其与耐久性之间关系问题的研究[3]还较少,直接制约了它在化学腐蚀等更加严酷环境中的工程应用。
针对我国大西北地区的严酷环境条件,作者研究了高强度H PC的配制技术[4],并用于国家西部大开发的重点工程建设,取得了较好的技术经济效果。
本文主要采用XRD,D TA2T G, SE M2EDA X和M IP等现代测试手段,对混凝土试样进行了大量的微观结构分析,并深入探讨了H PC 的高耐久性的产生机理。
1 实验材料与仪器111 试样 采用强度等级为4215的硅酸盐水泥、细度模数312的河砂、最大粒径25mm的碎石灰石、粉煤灰、硅灰和萘系高效减水剂为原材料[4],配制普通混凝土(编号为O PC30)和H PC(编号为H PC60),其配合比见表1。
混凝土试件经过85℃蒸汽养护6h,然后脱模在标准养护室养护至28d,破型后收集不同要求的样品,用无水乙醇终止水化,然后对混凝土中的砂浆进行不同的微观测试工作。
表1 混凝土配合比编号材料用量 (kg・M-3)水泥硅灰粉煤灰砂石减水剂W B坍落度mmO PC304100061812080014845H PC6042060120610113412012550112 试验仪器(1)X射线衍射分析(XRD)试样经过玛瑙碾钵碾磨后,采用日本理学公司D m ax2 B型X射线衍射仪,CuKΑ,管压40kV,管流30mA,扫描速度4° m in,扫描范围(2Η)3~80°。
(2)差热2热重分析(D TA2T G)采用法国SETA RAM公司T G D TA292.D SC2 III型热分析仪,加热速度10℃ m in,测温范围20~800℃。
校温样品为分析纯Sn、L i2SO4、A g和A u。
(3)扫描电子显微镜观察和X射线能谱分析(SE M2EDA X)采用日本电子光学公司JS M25600LV低真空扫描电子显微镜观察试样形貌,SE M分辨率为315 nm,仪器加速电压为20kV。
用美国Kevex公司X 射线能量色散谱仪进行微区元素分析,EDA X分辨率为13117eV,测量时间为50s。
试样分析前断口表面喷金。
微区分析系统用日本KC l标准样品校正。
(4)压汞法孔结构分析(M IP)采用M I CROM ER IT I CS9420型压汞孔结构测定仪测定混凝土的孔结构,最大水银压力为378M Pa。
2 结果与讨论211 地区高性能混凝土的微观结构分析 (1)XRD分析图1示出了O PC30和H PC60的XRD谱。
由图可见,O PC30的主要结晶相是石英Si O2、氢氧钙石(CH)和水化铝酸钙(C3A H6),另有少量的碳酸钙(CaCO3)和石膏(CaSO4・2H2O),前者系CH的碳化产物,后者是由于水泥中的石膏在85℃蒸汽养护后不能形成钙矾石(A F t)而保留下来的。
Si O2来自混凝土内的砂子。
H PC60的主要结晶相是Si O2,另有少量的C3A H6,CH,CaCO3和CaSO4・2H2O。
由于矿物掺合料中的活性Si O2,A l2O3在85℃蒸汽养护时发生了火山灰反应,导致CH的含量很少,与O PC30相比,CH衍射峰的高度降低了33%。
由此可见,H PC60经过蒸汽养护后,其含铝水化产物除了少量的C3A H6外,同样不能形成A F t。
图1 O PC30和H PC60的XRD图谱(2)D TA2T G分析图2为O PC30和H PC60的D TA2T G曲线。
由图可见,D TA-T G分析与XRD分析基本上是对应的。
O PC30和H PC60的相组成除XRD鉴定出的物相以外,还存在较多的水化硅酸钙凝胶(CSH凝胶),T G曲线有3个明显的失重阶段:第1个阶段对应于失去吸附水(9511~99℃)和CSH(12914℃)以及CaSO4・2H2O的脱水(19411℃,25716℃);第2个阶段对应于CH的脱水反应(33515~440℃), O PC30在T G曲线伴随着1112%的失重,相当于混凝土试样中含有415%的CH,而H PC60的失重不明显,说明火山灰反应消耗了大量的CH;第3个阶段对应于CaCO3(73019℃)和CaSO4(77315~142第2期余红发,等:高性能混凝土微观结构及其高耐久性形成机理78213℃)的分解反应,H PC 60在此阶段的T G 曲线表现的失重也要比O PC 30小得多。
图2 O PC 30和H PC 60的D TA 2T G 曲线(3)SE M 2EDA X 分析图3为O PC 30和H PC 60的SE M 照片。
由图3(a ,b )可见,O PC 30的微观结构比较疏松,存在大量的相互连通的孔隙和大量的六方板状CH 大晶体(晶体尺度约为5Λm ),这对混凝土耐久性非常不利。
