典型晶体结构类型
非金属元素单质晶体的结构基元：第VI族元素
对于第V族元素：
每个原子周围共价单键个数为：8－5=3 其晶体结构是：原子之间首先共价结合形成 无限层状单元，层状单元之间借助范德华力结合 形成晶体
非金属元素单质晶体的结构基元：第V族元素
对于第IV族元素：
每个原子周围共价单键个数为：8－4=4 其中：C、Si、Ge皆为金刚石结构，由四面体 以共顶方式共价结合形成三维空间结构。
刚玉型：α-Fe2O3、Cr2O3、Ti2O3、V2O3、FeTiO3、 LiNbO3
（四）ABO3型结构
—— CaTiO3（钙钛矿）型结构
CaTiO3（钙钛矿）型：PbTiO3、BaTiO3……
在理想对称的ABO3型结构中，三种离子半径 有如下关系：
rA rO 2 rB rO
第二章 晶体结构与晶体 中的缺陷
典型结构类型
硅酸盐晶
金属单质晶体结构 非金属单质晶体结构
无机化合物晶体结构
一、金属单质晶体结构
同种元素组成的晶体称为单质晶体。 典型金属的晶体结构是最简单的晶体结 构。由于金属键的性质，使典型金属的晶体 具有高对称性，高密度的特点。常见的典型
非金属元素单质晶体的结构基元：第IV族元素
典型非金属元素晶体结构
（1）金刚石结构
金刚石结构：Si、Ge、灰锡α-Sn、人工合成的立方氮化硼BN……
（2）石墨结构
石墨型结构：人工合成的六方氮化硼BN……
三、无机化合物晶体结构（离子晶体）
根据数量关系（化学式）：
AX型、 AX2型、 A2X3型、 ABO3型、 ABO4型、AB2O4型 根据密堆积形式： 面心立方紧密堆积 六方紧密堆积 常用分析方法： 坐标系法、密堆积法和多面体配置法
注塑模具的典型结构PPT幻灯片课件
3) 按模具浇注系统：冷流道注塑模、绝热流道注塑 模、热流道注塑模和温流道注塑模；
4) 按模具安装方式：移动式注塑模和固定式注塑模 等。
若根据注塑模的结构特征可分为以下几类：
10
1．单分型面注塑模
开模时，动模和定模分开，从而取出塑件，
称单分型面模具，又称双板式模具，其典型结
构如图4-3所示。
单分型面注射模动画及讲解-.swf
第4章 注塑模基本结构与注塑机
4.1 注塑模具的典型结构 4.2 注塑模的分类 4.3 注塑机和注塑模的关系
1
第4章 注塑模基本结构与注塑机
内容简介：
本章重点讲述注塑模具的典型结构（组成注塑 模八大类零部件：成型零部件、浇注系统、导向机 构、脱模机构、侧向分型与抽芯机构、加热与冷却 系统、排气系统、其他零部件）；注塑模的分类； 注塑机和注塑模的关系（包括注塑机性能参数校核 与型腔数量的确定、注塑量校核、合模力的校核、 注塑压力的校核、模具厚度的校核、开模行程的校 核、推顶装置的校核、模具在注塑机上的安装与固 定尺寸的校核等）。
时，塑件包在型芯8和活动镶件9上随动模部分向
左移动而脱离定模板11，分型到一定距离，脱出
4．脱模机构 用于开模时将塑件从模具中脱 出的装置，又称顶出机构。其结构形式很多，常 见的有顶杆脱模机构、推板脱模机构和推管脱模 机构等。图4-1中推杆13、推杆固定板14、拉料杆 15、推杆18和复位杆19组成顶杆脱模机构。
6
5．侧向分型与抽芯机构 当塑件上的侧 向有凹凸形状的孔或凸台时，就需要有侧向 的凸模或型芯来成型。在开模推出塑件之前， 必须先将侧向凸模或侧向型芯从塑件上脱出 或抽出，塑件才能顺利脱模。使侧向凸模或 侧向型芯移动的机构称为侧向抽芯机构。图 4-2为一斜导柱驱动型芯滑块侧向抽芯的注塑 模，侧向抽芯机构是斜导柱10、侧型芯滑块 11、锁紧块9和侧型芯滑块的定位装置（挡块 5、滑块拉杆8、弹簧7）等组成。
4) 按模具安装方式：移动式注塑模和固定式注塑模 等。
若根据注塑模的结构特征可分为以下几类：
10
1．单分型面注塑模
开模时，动模和定模分开，从而取出塑件，
称单分型面模具，又称双板式模具，其典型结
构如图4-3所示。
单分型面注射模动画及讲解-.swf
第4章 注塑模基本结构与注塑机
4.1 注塑模具的典型结构 4.2 注塑模的分类 4.3 注塑机和注塑模的关系
1
第4章 注塑模基本结构与注塑机
内容简介：
本章重点讲述注塑模具的典型结构（组成注塑 模八大类零部件：成型零部件、浇注系统、导向机 构、脱模机构、侧向分型与抽芯机构、加热与冷却 系统、排气系统、其他零部件）；注塑模的分类； 注塑机和注塑模的关系（包括注塑机性能参数校核 与型腔数量的确定、注塑量校核、合模力的校核、 注塑压力的校核、模具厚度的校核、开模行程的校 核、推顶装置的校核、模具在注塑机上的安装与固 定尺寸的校核等）。
时，塑件包在型芯8和活动镶件9上随动模部分向
左移动而脱离定模板11，分型到一定距离，脱出
4．脱模机构 用于开模时将塑件从模具中脱 出的装置，又称顶出机构。其结构形式很多，常 见的有顶杆脱模机构、推板脱模机构和推管脱模 机构等。图4-1中推杆13、推杆固定板14、拉料杆 15、推杆18和复位杆19组成顶杆脱模机构。
6
5．侧向分型与抽芯机构 当塑件上的侧 向有凹凸形状的孔或凸台时，就需要有侧向 的凸模或型芯来成型。在开模推出塑件之前， 必须先将侧向凸模或侧向型芯从塑件上脱出 或抽出，塑件才能顺利脱模。使侧向凸模或 侧向型芯移动的机构称为侧向抽芯机构。图 4-2为一斜导柱驱动型芯滑块侧向抽芯的注塑 模，侧向抽芯机构是斜导柱10、侧型芯滑块 11、锁紧块9和侧型芯滑块的定位装置（挡块 5、滑块拉杆8、弹簧7）等组成。
管理学第三版第07章部门划分与组织结构的类型
新的趋势是—— 1) 顾客部门化愈来愈受到高度重视； 2) 采用跨越传统部门界限的团队和任务(或项目)小组
的方式，使得原来僵硬的部门划分得到补充。
精选2021版课件
9
第2节 组织结构的类型
• 一、典型的组织结构类型 • （一）直线制组织结构： • 最简单、最单纯的组织结构形式。 • 各职务按垂直系统直线排列，上级对下
精选2021版课件
12
职能型结构的组织
总裁
营销 副总裁
研究开发 副总裁
生产 副总裁
人事与人力 财务 资源副总裁 副总裁
精选2021版课件
13
优点：专业化，规模经济性，减少重复 配置
缺点：1）追求职能目标而看不到全局目标 2）没有一种职能对最终结果负全部
责任 3）不同职能领域的成员相互隔离，
发生冲突 4）不利于从职能部门培养高级管理
人才
精选2021版课件
14
（三）事业部制组织结构
按产品或地区划分为许多事业部或 分公司，各分公司独立核算、自负盈亏； 集中政策，分散经营。
适用于规模较大、产品种类多、产品 间工艺差别大、技术较复杂和市场广阔 又多变的企业。
精选2021版课件
15
事业部制组织结构
公司领导
职能部门1 事业部A
职能部门2
如果一个组织的顾客遍布于广泛的地 理区域，采取按地区划分部门的方式是 最有意义的。
图P135
精选2021版课件
6
（四）按顾客划分
按照特定的顾客类型来组合工作人员 每个部门负责制造(或服务)过程的特定 阶段。图P136
精选2021版课件
7
• （六）按照时间划分
• 由于经济的、技术的或其他一些原因， 正常的工作日不能满足要求，必须采用 轮班的做法。
的方式，使得原来僵硬的部门划分得到补充。
精选2021版课件
9
第2节 组织结构的类型
• 一、典型的组织结构类型 • （一）直线制组织结构： • 最简单、最单纯的组织结构形式。 • 各职务按垂直系统直线排列，上级对下
精选2021版课件
12
职能型结构的组织
总裁
营销 副总裁
研究开发 副总裁
生产 副总裁
人事与人力 财务 资源副总裁 副总裁
精选2021版课件
13
优点：专业化，规模经济性，减少重复 配置
缺点：1）追求职能目标而看不到全局目标 2）没有一种职能对最终结果负全部
责任 3）不同职能领域的成员相互隔离，
发生冲突 4）不利于从职能部门培养高级管理
人才
精选2021版课件
14
（三）事业部制组织结构
按产品或地区划分为许多事业部或 分公司，各分公司独立核算、自负盈亏； 集中政策，分散经营。
适用于规模较大、产品种类多、产品 间工艺差别大、技术较复杂和市场广阔 又多变的企业。
精选2021版课件
15
事业部制组织结构
公司领导
职能部门1 事业部A
职能部门2
如果一个组织的顾客遍布于广泛的地 理区域，采取按地区划分部门的方式是 最有意义的。
图P135
精选2021版课件
6
（四）按顾客划分
按照特定的顾客类型来组合工作人员 每个部门负责制造(或服务)过程的特定 阶段。图P136
精选2021版课件
7
• （六）按照时间划分
• 由于经济的、技术的或其他一些原因， 正常的工作日不能满足要求，必须采用 轮班的做法。
-典型结构类型
构，
2020/3/5
一、AX型结构
AX型结构主要有CsCl，NaCl，ZnS，NiAs等物质。 特点：键性主要是离子键，其中CsCl，NaCl是典型 的离子晶体，NaCl晶体是一种透红外材料；ZnS带有一定 的共价键成分，是一种半导体材料；NiAs晶体的性质接近 于金属。 大多数AX型化合物的结构类型符合正负离子半径比 与配位数的定量关系。 少数化合物在r+/r-0.732或r+/r-0.414时仍属于NaCl 型结构。如KF，LiF，LiBr，SrO，BaO等。

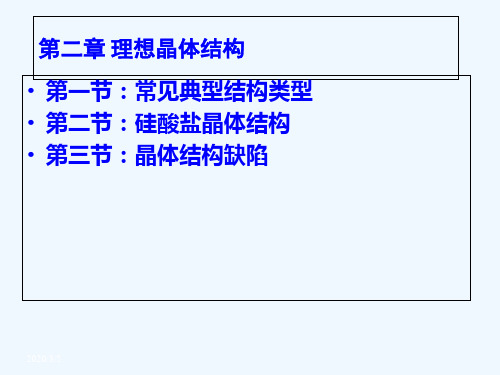

第二章 理想晶体结构 • 第一节：常见典型结构类型 • 第二节：硅酸盐晶体结构 • 第三节：晶体结构缺陷
2020/3/5
问题：影响晶体结构的主要因素有哪些？
• 从第一章可知晶体是具有格子构造的固体，对称性 是晶体的最本质的特征。但是晶体的外在表现形式 又往往是不同的。
• 问题：化学组成一样，为什么结构形式具有多样性。 比如石墨和碳黑是同素异形体，但是为什么石墨和 碳黑的体积密度不相同。
2.CsCl型结构
➢ CsCl属于立方晶系，点群m3m ，空间群Pm3m。 ➢结构中正负离子作简单立方堆积， 配位数均为8，晶胞”分子数“为1， 键性为离子键。 ➢CsCl晶体结构也可以看作正负离子 各一套简单立方格子沿晶胞的体对角 线位移1/2体对角线长度穿插而成。
2020/3/5
r/R=0.169/0.181=0.934 1= Si；i=8?
八面体空隙 六个面上中心的 Cl原子构成
四面体空隙 任一顶角处和相邻的 三个面中心的Cl原子 构成
Na+和Cl-配位数都是6 所以准确的写法应该是 n[Na6Cl6]?
2020/3/5
八面体连接方式
2020/3/5
一、AX型结构
AX型结构主要有CsCl，NaCl，ZnS，NiAs等物质。 特点：键性主要是离子键，其中CsCl，NaCl是典型 的离子晶体，NaCl晶体是一种透红外材料；ZnS带有一定 的共价键成分，是一种半导体材料；NiAs晶体的性质接近 于金属。 大多数AX型化合物的结构类型符合正负离子半径比 与配位数的定量关系。 少数化合物在r+/r-0.732或r+/r-0.414时仍属于NaCl 型结构。如KF，LiF，LiBr，SrO，BaO等。
第二章 理想晶体结构 • 第一节：常见典型结构类型 • 第二节：硅酸盐晶体结构 • 第三节：晶体结构缺陷
2020/3/5
问题：影响晶体结构的主要因素有哪些？
• 从第一章可知晶体是具有格子构造的固体，对称性 是晶体的最本质的特征。但是晶体的外在表现形式 又往往是不同的。
• 问题：化学组成一样，为什么结构形式具有多样性。 比如石墨和碳黑是同素异形体，但是为什么石墨和 碳黑的体积密度不相同。
2.CsCl型结构
➢ CsCl属于立方晶系，点群m3m ，空间群Pm3m。 ➢结构中正负离子作简单立方堆积， 配位数均为8，晶胞”分子数“为1， 键性为离子键。 ➢CsCl晶体结构也可以看作正负离子 各一套简单立方格子沿晶胞的体对角 线位移1/2体对角线长度穿插而成。
2020/3/5
r/R=0.169/0.181=0.934 1= Si；i=8?
八面体空隙 六个面上中心的 Cl原子构成
四面体空隙 任一顶角处和相邻的 三个面中心的Cl原子 构成
Na+和Cl-配位数都是6 所以准确的写法应该是 n[Na6Cl6]?
2020/3/5
八面体连接方式
《典型结构的欣赏》PPT课件
穹顶轮廓浑圆饱满，穹顶上的肋与围绕鼓座 一圈的双柱一一对应并向上延伸至顶部的采光亭， 肋间以十道断面小强度大的环形铁箍抵抗穹顶向外 的侧推力。
圣彼得大教堂
体现了明显的文 艺复兴时期提倡的古典 主义形式，主要特征是 罗马式的圆顶穹窿、希 腊式的石柱以及平的过 梁相结合，是典型的哥 特式教堂。整个教堂采 用巨大的石材结构，象 征着不朽和永恒。
赵州桥
广西特色建筑---程阳风雨桥
程阳风雨桥，形式和结构具有侗族独特的艺术风格。桥上有五 座亭阁，亭阁之间长廊相接，长廊之中雕梁画栋，光彩夺目， 栩栩如生，充分显示了侗族劳动人民非凡的创造才能。
泰顺--廊桥 “廊桥”顾名思义，就是有屋檐的桥。按照泰顺先祖们的 “交通规划”，在相隔一定里程的大路（石砌路）边上， 要建上一座供人歇脚的风雨亭。而“廊桥”这一称谓泰顺 其实是最近几年才开始采用的，几百年来，泰顺人一直称 木拱廊桥为“蜈蚣桥”。
斗兽场呈椭圆形，长直径187公 尺，短 直 径 155 公尺 。从 外围看， 整个建筑 分为 四层 ， 底部三层为连 拱式建筑，每个拱 门两 侧有 石 柱支 撑。第四层有 壁 住 装饰，正 对着四 个半径处有四扇 大 拱 门，是 登上斗 兽场内部 看台 回廊 的 入口。斗兽场 内部 的看 台， 由 低到高分为四组， 观 众的 席位按等 级 尊卑地位之差别 分区。 在 斗 兽 场 的内部复原图上， 可 以 看 出 这 个工程的浩大和壮观。 但今 天 人 们 所能见到的已无完整看 台的形象， 只是原来支撑看台的隔 墙尽管破败不堪， 但甚高、甚大、 甚巧，仍让人为往日的辉煌啧啧称奇。
●摩天大楼称为超高层大楼，非常高的 多层建筑物。起初为一、二十层的建筑， 但是现在通常指超过四十层或五十层的 高楼大厦。随着高层建筑在各地不同的 发展，人们所认知的摩天大楼定义高度 也略为不同。在中国大陆，建筑规范规 定100米以上高度的属于超高层建筑； 日本、法国、规定义超过60米就属于超 高层建筑；在美国，则普遍认为152米( 500英尺)以上的建筑为摩天大楼。
《典型结构类型》课件
框架结构
定义与特点
定义
框架结构是一种由立柱和横梁组成的结构形式，通过梁和柱 的连接，形成完整的承重体系。
特点
框架结构的优点在于其灵活性和适应性，可以根据不同的功 能需求进行自由布局，同时能够提供较大的空间。此外，框 架结构的承重能力较强，能够承受较大的重量。
优缺点分析
优点
框架结构的优点在于其灵活性和适应 性，可以适应不同的功能需求和空间 变化。此外，框架结构的承重能力较 强，能够承受较大的重量。
优缺点分析
• 砖混结构的房屋保温、隔热性能较好，居住舒适 度高。
优缺点分析
01
缺点
02
由于砖混结构的承重结构是砖墙，因此对地基的承载能力要求较高， 在地基不均匀沉降的情况下容易产生裂缝。
03
砖混结构的自重较大，对地震的反应也较大，对于高层建筑或大跨度 结构不适用。
04
砖混结构的材料资源消耗较大，不符合可持续发展的理念。
耐火性能好
钢材不易燃烧，耐火性能较好。
优缺点分析
强度高、自重轻
钢材强度高，能够承受较大的荷载， 且自重较轻，可以减少基础工程的费 用。
塑性和韧性好
钢材具有一定的塑性和韧性，能够吸 收较大的变形能量，提高结构的抗震 性能。
优缺点分析
工业化程度高
钢结构构件可以在工厂预制，现场安装方便，施工速度快。
环保可持续
钢材可回收再利用，减少建筑废弃物对环境的压力。
优缺点分析
01
02
03
耐腐蚀性差
钢材容易受到腐蚀，需要 采取防腐蚀措施。
维护成本高
钢结构需要定期进行涂装 和防腐处理，维护成本较 高。
对温度和湿度敏感
钢材的热膨胀系数较大， 对温度和湿度敏感，需要 采取相应的保温和隔热措 施。
定义与特点
定义
框架结构是一种由立柱和横梁组成的结构形式，通过梁和柱 的连接，形成完整的承重体系。
特点
框架结构的优点在于其灵活性和适应性，可以根据不同的功 能需求进行自由布局，同时能够提供较大的空间。此外，框 架结构的承重能力较强，能够承受较大的重量。
优缺点分析
优点
框架结构的优点在于其灵活性和适应 性，可以适应不同的功能需求和空间 变化。此外，框架结构的承重能力较 强，能够承受较大的重量。
优缺点分析
• 砖混结构的房屋保温、隔热性能较好，居住舒适 度高。
优缺点分析
01
缺点
02
由于砖混结构的承重结构是砖墙，因此对地基的承载能力要求较高， 在地基不均匀沉降的情况下容易产生裂缝。
03
砖混结构的自重较大，对地震的反应也较大，对于高层建筑或大跨度 结构不适用。
04
砖混结构的材料资源消耗较大，不符合可持续发展的理念。
耐火性能好
钢材不易燃烧，耐火性能较好。
优缺点分析
强度高、自重轻
钢材强度高，能够承受较大的荷载， 且自重较轻，可以减少基础工程的费 用。
塑性和韧性好
钢材具有一定的塑性和韧性，能够吸 收较大的变形能量，提高结构的抗震 性能。
优缺点分析
工业化程度高
钢结构构件可以在工厂预制，现场安装方便，施工速度快。
环保可持续
钢材可回收再利用，减少建筑废弃物对环境的压力。
优缺点分析
01
02
03
耐腐蚀性差
钢材容易受到腐蚀，需要 采取防腐蚀措施。
维护成本高
钢结构需要定期进行涂装 和防腐处理，维护成本较 高。
对温度和湿度敏感
钢材的热膨胀系数较大， 对温度和湿度敏感，需要 采取相应的保温和隔热措 施。
常见九种典型的晶体结构课件
PPT学习交流
41
具有闪锌矿型结构的物质
物质类型 物质名称
物质名称ቤተ መጻሕፍቲ ባይዱ
氯化物 氯化铜(CuCl)
碳化物 碳化硅 (SiC)
氮化物 氮化硼(BN)
氮化镓(Ga)
磷化物 磷化硅(SiP) 磷化铝(AlP)
磷化硼(BP) 磷化铟(InP)
硫化物 硫化镉(CdS) 毒砂 (HgS)
硫化锡(SnS)
氧化物 氧化镉(CdO)
PPT学习交流
40
从图可看出，[SZn4] 四面体（[ZnS4] 四面体 也是一样）共角顶联成的
四面体基元层与[111]方 向垂直。
由于S2-和Zn2+都呈配位四面体，所以闪锌矿只用一种配位 多面体结构形式表达(S和Zn互换是一样的)。
如果将闪锌矿结构中的Zn和S都变成C，则结构变成金刚
石结构（Fd3m）。
常见九种典型的晶体结构
1 金属单质结构 2 氯化铯结构 3 CaI2结构 4 萤石结构 5 食盐结构
6 闪锌矿结构 7 金刚石结构
8 钙钛矿结构
9 层状P硅PT学酸习交流盐结构
1
1 金属单质结构
(1) 立方面心结构：空间群：Fm3m, 相当于等大 球立方最紧密堆积。
• 属于该结构的物质主要有：铝、铜、金、银、铂、
PPT学习交流
22
阴离子配位立方体：全部共棱形成萤石结构。 [CaF8] 配位立方体沿3维方向相间排列而成。
PPT学习交流
23
PPT学习交流
24
反萤石型结构
球键图
阳离子四面体配位 阴离子立方体配位
PPT学习交流
25
反萤石型结构可看作：阴离子做立方最紧密堆积，阳离
典型结构类型
二、石墨结构
１、结构：立方晶系，ｃ原子成层排列，每一层ｃ成六方环 排列。同一层内ｃ原子之间为共价键，而层间的ｃ原子以分 子键相连。 ２、性能： 硬度低、易加工；熔点高；有润滑感； 导电性能良好。
3、应用： 高温坩埚、发热体、电极；润滑剂。
4、同质多晶：化学式组成相同的物质在不同的热力 学条件下结晶成结构同晶体的现象。
结构：三方晶系，Z=6。 同结构的有：Fe2O3、Cr2O3、Ti2O3、V2O3
十一、CaTiO3（钙钛矿）型结构
1、结构：高温时为立方晶系，Z=1；6000C以
下为正交晶系，Z=4.
2、应用：具有介电和压电性能。
十二、MgAl2O4(尖晶石)型结构
结构：立方晶系，Z=6。
Fe3O4和γ-Fe2O3结构相同，同为尖晶石结构，其中γ-Fe2O3为正尖 晶石结构，其结构式可表示为：(Fe3+)T[□1/3 Fe3+5/3]OO4，Fe3O4属 反尖晶石结构，其结构式可表示为：(Fe3+)T[Fe2+Fe3+]OO4（□表示 空位，T表示四面体空隙，O表示八面体空隙）。
2
2 2，3
3 4
四面体
双四面体 三节环 四节环 六节环 单链
[SiO4]4-
[Si2O7]6[Si3O9]6[Si4O12]8[Si6O18]12[Si2O6]4-
双链
[Si4O11]6-
平面层 骨架
[Si4O10]4[SiO2]
[(AlxSi4-x)O8]x-
Si:O 1:4 2:7
1:3
1:3 4:11 4:10 1:2
（1）碱金属氧化物Na2O属于反萤石结构，其中 O2-位于立方晶胞的顶点及面心位置，Na＋位于将 立方晶胞切割成八个小立方体后的小立方体的体心 位置。据此说明Na＋和O2-的配位数各为多少？按 照鲍林规则计算O2-的电价是否饱和？
钢结构培训PPT课件
可变荷载
楼面活荷载、屋面活荷载、雪荷载、风荷载等
荷载取值及组合规则
偶然荷载
地震作用、爆炸力、撞击力等
基本组合
考虑永久荷载和可变荷载的标准值组合
荷载取值及组合规则
频遇组合
考虑永久荷载和可变荷载的频遇值组 合
准永久组合
考虑永久荷载和可变荷载的准永久值 组合
内力分析和截面设计
要点一
弹性力学方法
基于弹性力学理论，采用有限元、有限差分等方法进行分 析
铆钉连接
利用铆钉将两个或多个构件连接在一 起，常用于轻型钢结构中。
销轴连接
通过销轴和孔的连接方式实现构件的 连接，具有较好的拆卸性。
卡扣连接
利用卡扣和卡槽的配合实现快速连接， 常用于临时性或可拆卸的钢结构中。
植筋连接
在混凝土中植入钢筋或钢板，实现与 钢结构的连接，常用于钢-混凝土组 合结构中。
04 结构设计与计算方法
针对核心筒结构的特点，选用高强度、低合金钢 材，通过精细化加工和焊接技术，确保结构的承 载力和稳定性。
施工技术与难点
核心筒施工涉及大量高空作业和精密定位技术， 需要采用先进的施工设备和工艺，确保施工质量 和安全。
案例二：大跨度桥梁中悬索桥结构剖析
悬索桥结构特点
悬索桥是一种以缆索为主要承重构件的桥梁结构，具有跨 度大、造型美观、适应性强等优点。
钢结构优势与局限性
工业化程度高
钢结构构件可以工厂化生产，质量稳 定，安装方便，缩短了施工周期。
节能环保
钢材可回收利用，符合绿色建筑和可 持续发展的要求。
钢结构优势与局限性
01
02
03
耐腐蚀性差
钢材易锈蚀，需要采取防 护措施。
耐火性差
楼面活荷载、屋面活荷载、雪荷载、风荷载等
荷载取值及组合规则
偶然荷载
地震作用、爆炸力、撞击力等
基本组合
考虑永久荷载和可变荷载的标准值组合
荷载取值及组合规则
频遇组合
考虑永久荷载和可变荷载的频遇值组 合
准永久组合
考虑永久荷载和可变荷载的准永久值 组合
内力分析和截面设计
要点一
弹性力学方法
基于弹性力学理论，采用有限元、有限差分等方法进行分 析
铆钉连接
利用铆钉将两个或多个构件连接在一 起，常用于轻型钢结构中。
销轴连接
通过销轴和孔的连接方式实现构件的 连接，具有较好的拆卸性。
卡扣连接
利用卡扣和卡槽的配合实现快速连接， 常用于临时性或可拆卸的钢结构中。
植筋连接
在混凝土中植入钢筋或钢板，实现与 钢结构的连接，常用于钢-混凝土组 合结构中。
04 结构设计与计算方法
针对核心筒结构的特点，选用高强度、低合金钢 材，通过精细化加工和焊接技术，确保结构的承 载力和稳定性。
施工技术与难点
核心筒施工涉及大量高空作业和精密定位技术， 需要采用先进的施工设备和工艺，确保施工质量 和安全。
案例二：大跨度桥梁中悬索桥结构剖析
悬索桥结构特点
悬索桥是一种以缆索为主要承重构件的桥梁结构，具有跨 度大、造型美观、适应性强等优点。
钢结构优势与局限性
工业化程度高
钢结构构件可以工厂化生产，质量稳 定，安装方便，缩短了施工周期。
节能环保
钢材可回收利用，符合绿色建筑和可 持续发展的要求。
钢结构优势与局限性
01
02
03
耐腐蚀性差
钢材易锈蚀，需要采取防 护措施。
耐火性差
无机化学分子结构课件
分析酸碱分子的结构特点，讨论结构与酸碱强度 之间的关系。
3
酸碱反应机理
详细介绍酸碱中和反应的机理，包括质子的转移 和电子的重新排布等。
氧化还原反应与分子结构关系
氧化还原反应基本概念
解释氧化数、氧化态、氧化还原电对等基本概 念。
氧化还原反应与分子结构
探讨分子结构对氧化还原反应活性和选择性的 影响。
氧化还原反应机理
离子晶体的结构类型
包括简单离子晶体（如NaCl）、复杂离子晶体（如CsCl、CaF2） 等。
金属晶体结构
金属键的形成
自由电子与金属离子间的相互作用形成金属键，构成金属晶体。
金属晶体的特性
良好的导电性、导热性、延展性和塑性。
金属晶体的结构类型
包括简单立方堆积、体心立方堆积、面心立方堆积等。
共价晶体结构
分子构型
甲烷分子由一个碳原子和四个氢原子组成，呈正四面体构 型。
键合方式
甲烷分子中，碳原子与氢原子之间通过共价键连接。
物理性质
甲烷在常温下为无色、无味的气体，难溶于水。
化学性质
甲烷是一种稳定的烷烃，不易发生化学反应。但在特定条 件下，如高温或催化剂作用下，可以发生裂解反应生成碳 和氢气。
氯化氢分子结构及其性质
疏水相互作用和π-π堆积作用
疏水相互作用的定义
疏水相互作用是非极性分子之间 的一种相互吸引力，它是由于非 极性分子在水中相互聚集以降低 体系能量的结果。
π-π堆积作用的定义
π-π堆积作用是芳香环之间的一 种相互吸引力，它是由于芳香环 中π电子的离域作用而产生的。
疏水相互作用和π-π 堆积作用的影响
分子构型
氨分子由一个氮原子和三个氢原子组成， 呈三角锥形构型。
3
酸碱反应机理
详细介绍酸碱中和反应的机理，包括质子的转移 和电子的重新排布等。
氧化还原反应与分子结构关系
氧化还原反应基本概念
解释氧化数、氧化态、氧化还原电对等基本概 念。
氧化还原反应与分子结构
探讨分子结构对氧化还原反应活性和选择性的 影响。
氧化还原反应机理
离子晶体的结构类型
包括简单离子晶体（如NaCl）、复杂离子晶体（如CsCl、CaF2） 等。
金属晶体结构
金属键的形成
自由电子与金属离子间的相互作用形成金属键，构成金属晶体。
金属晶体的特性
良好的导电性、导热性、延展性和塑性。
金属晶体的结构类型
包括简单立方堆积、体心立方堆积、面心立方堆积等。
共价晶体结构
分子构型
甲烷分子由一个碳原子和四个氢原子组成，呈正四面体构 型。
键合方式
甲烷分子中，碳原子与氢原子之间通过共价键连接。
物理性质
甲烷在常温下为无色、无味的气体，难溶于水。
化学性质
甲烷是一种稳定的烷烃，不易发生化学反应。但在特定条 件下，如高温或催化剂作用下，可以发生裂解反应生成碳 和氢气。
氯化氢分子结构及其性质
疏水相互作用和π-π堆积作用
疏水相互作用的定义
疏水相互作用是非极性分子之间 的一种相互吸引力，它是由于非 极性分子在水中相互聚集以降低 体系能量的结果。
π-π堆积作用的定义
π-π堆积作用是芳香环之间的一 种相互吸引力，它是由于芳香环 中π电子的离域作用而产生的。
疏水相互作用和π-π 堆积作用的影响
分子构型
氨分子由一个氮原子和三个氢原子组成， 呈三角锥形构型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 碱土金属氧化物和过渡金属的二价氧化物，化学式可写为MO，其中M2 +为二价金属离子。结构中M2+离子和O2-离子分别占据NaCl中Na+和Cl离子的位置。这些氧化物有很高的熔点，尤其是MgO（矿物名称方镁石 ），其熔点高达2800℃左右，晶格常数0.4201nm。是碱性耐火材料镁 砖中的主要晶相。 也是镁质耐火材料的基本组成单元。
（a）晶胞结构 （b）（001）面上的 （c）[ZnS4]分布及
投影
连接
闪锌矿结构 2020年11月25日8时5
分
闪锌矿结构
2020年11月25日8时5分
Zn离子填充 多少四面体
空隙
同型晶体
➢ 常见闪锌矿型结构有Be，Cd，Hg等的硫化物，硒化物和碲化物以及CuCl及-SiC等 。
➢ -SiC键力很强，熔点很高，硬度很大，热稳定性也很好，在陶瓷、耐火材料等领பைடு நூலகம்具 有非常重要的应用。
白宝石，其中呈红色的称为红宝石（ruby），呈兰
色的称为蓝宝石（sapphire）。
➢ 刚玉属于三方晶系，空间群 R3c 。
2020年11月25日8时5 分
刚玉（-Al2O3）型结构
铝离子填 充2/3八面 体空隙
2020年11月25日8时5 分
2020年11月25日8时5分
NaCl晶格点阵
八面体空隙
邻的
六个面上中心的
2020年11月25日8时5 分
Cl原子构成
l原子
四面体空隙 任一顶角处和相
三个面中心的C
Na+和Cl-配位数都是6
所以准确的写法应该是 n[Na6Cl260]20?年11月25日8时5
分
八面体连接方式
2020年11月25日8时5分
特征及用途
➢ NaCl型结构在三维方向上键力分布比较均匀，因此其结构无明显解理， 破碎后其颗粒呈现多面体形状。
为反萤石型结构，它们的正负离子位置刚好与萤石结构中的相反，即碱金属离子占据F－
离子的位置，O2-或其它负离子占据Ca2+的位置。
➢
应用：助熔剂、晶核剂、矿化剂
➢
玻璃，水泥，陶瓷，钢铁冶炼
2020年11月25日8时5 分
• 《珠》 ——唐·李峤 灿烂金舆侧，玲珑玉殿隈。 昆池明月满，合浦夜光回。 彩逐灵蛇转，形随舞凤来。 甘泉宫起罢，花媚望风台。
常见CdI2型结构的层状晶体是Mg（OH）2， Ca（OH）2等晶体。
2020年11月25日8时5 分
碘化镉型结构
2020年11月25日8时5 分
三、A2X3型结构
A2X3型化合物晶体结构比较复杂，其中有代表性的结构有刚玉（corundum）型 结构。
➢
刚玉，即-Al2O3，天然-Al2O3单晶体称为
光如烛。”
2.金红石（TiO2）型结构
结构特点： ➢四方晶系，点群4/mmm，空间群P4/mnm。 ➢O2-离子作变形的六方最紧密堆积，Ti4+离子在晶胞顶点及 体心位置。 ➢ Ti4+离子的配位数是6，形成[TiO6]八面体。O2-离子的配 位数是3，形成[OTi3]平面三角单元。 ➢Ti4+填充八面体空隙的1/2。晶胞中TiO2的分子数为2。 ➢整个结构可以看作是由2套Ti4+的简单四方格子和4套O2-的 简单四方格子相互穿插而成。
第二规则： 2=Si=2/4×i；i=4
第三规则：四面体共顶
第四，第五规则：?
结构中S2-离子作面心立方堆积，Zn2+离子交错地填充 于8个小立方体的体心，即占据四面体空隙的1/2，正负离 子的配位数均为4。一个晶胞中有4个ZnS“分子”。整个结 构由Zn2+和S2-离子各一套面心立方格子沿体对角线方向位 移1/4体对角线长度穿插而成。由于Zn2+离子具有18电子构 型，S2-离子又易于变形，因此，Zn-S键带有相当程度的共 价键性质。2分020年11月25日8时5
➢特性：TiO2在光学性质上具有很高的折射率（2.76 ），在电学性质上具有高的介电系数。
➢应用：光学玻璃的原料，也是无线电陶瓷中常用的 晶相。油漆、颜料、化妆品等等。
2020年11月25日8时5 分
钛白粉
3.碘化镉（CdI2）型结构（自学）
层内[CdI6]八面体之间共面连接（共用3个顶 点），见图1-21（b），由于正负离子强烈的极化 作用，层内化学键带有明显的共价键成分。层间 通过分子间力结合。由于层内结合牢固，层间结 合很弱，因而晶体具有平行（0001）面的完全解 理。
第二章 理想晶体结构
• 第一节：常见典型结构类型 • 第二节：硅酸盐晶体结构 • 第三节：晶体结构缺陷
2020年11月25日8时5 分
问题：影响晶体结构的主要因素 有哪些？
• 从第一章可知晶体是具有格子构造的固体，对称性是晶体的最本质的特征。但是晶体 的外在表现形式又往往是不同的。
• 问题：化学组成一样，为什么结构形式具有多样性。比如石墨和碳黑是同素异形体， 但是为什么石墨和碳黑的体积密度不相同。
第五规则：只可能形成一种配位多面体，没有其它方式。
2020年11月25日8时5 分
NaCl晶胞图
特点：Cl－离子作面心立方最紧密堆积，Na+填充八面体空隙的100%；；配 位多面体为钠氯八面体[NaCl6] ；一个晶胞中含有4个NaCl“分子”，整个晶 胞由Na＋离子和Cl－离子各一套面心立方格子沿晶胞边棱方向位移1/2晶胞长 度穿插而成。
4.六方ZnS（纤锌矿，wurtzite ）型结构及热释电 性
（1）结构解析
纤锌矿属于六方晶系，点群6mm，空间群P63mc 。
结构中S2-作六方最紧密堆积，Zn2+占据四面体空 隙的1/2，Zn2+和S2-离子的配位数均为4。六方柱晶胞中 ZnS的“分子数”为6，平行六面体晶胞中，晶胞分子数 为2。结构由Zn2+和S2-离子各一套六方格子穿插而成 。
CaF2: 激光基质材料，在玻璃工业中常作为助熔剂 和晶核剂，在水泥工业中常用作矿化剂。
TiO2: 集成光学棱镜材料. SiO2为光学材料和压电材料。 AX2型结构中还有一种层状的CdI2和CdCl2型结构 ，这种材料2可020作年11固月25体日8润时5滑剂。
分
1.萤石（CaF2）型结构及反萤石型 结构 ➢结构特点：立方晶系，点群m3m，空间群Fm3m。
Ca2+位于立方晶胞的顶点及面心位置，形成面心立方堆积，F －填充在八个小立方体的体心。
配位数：Ca2+的配位数是8，形成立方配位多面体[CaF8]。F－的配 位数是4，形成[FCa4]四面体。 堆积 方式：F－占据Ca2+离子堆积形成的四面体空隙的100%。 或 F－作简单立方堆积，Ca2+占据立方体空隙的一半。 晶胞分子 数为4。由一套Ca2+离子的面心立方格子和2套F－离子的面心 立方格子相互20穿20年插11月而25成日8。时5
第一规则：r/R=0.095/0.181=0.525>0.414,形成氯钠八面体[Cl Na6]，Na+的配位数为6。 第二规则：1= Si= (1/6)×i，可得i=6，说明一个Cl-离子连 接6个Na+，即连接6个八面体[NaCl6]。 第三规则：八面体之间共棱连接（共用两个顶点）。
第四规则：由于只有一种阳离子和阴离子，因此第四规则不用 考虑。
• 晶体化学：研究晶体的结构与化学 组成及性质之间的学科
2020年11月25日8时5 分
第一节:典型的离子晶体的结构
晶体的结构分析内容:
➢晶体所属的晶系 ➢晶体中质点（原子或离子）的堆积方式及空间坐标 ➢配位数、配位多面体及其连接方式 ➢晶胞分子数 ➢空隙填充情况
➢特定的晶体结构对晶体性能的影响 ➢材料组成-结构-性能之间的相互关系
➢ CaO :Ca2+半径大，需要更大的填充空隙，导致晶格常数变大，为0.480 nm，因此结构疏松，不稳定，易于水化，所以在硅酸盐材料中应该尽 量减少游离CaO的数量。
2020年11月25日8时5 分
NaCI型结构
矿物名称：石盐（Rock salt)。
2020年11月25日8时5 分
2.CsCl型结构
CsCl晶胞同图型晶体：CsBr，Cs 正副离子配位数I，：在8硅：酸8盐晶体中不
坐标：Cl: 0普0遍0 。
Cs: ½ ½ ½
2020年11月25日8时5 分
3.立方ZnS（闪锌矿，zincblende） 型结构 立方晶系，点群43m，空间群F43m，其结构与金刚石结构
相似。
第一规则：r/R=0.074/0.184=0.402，CN=4，形成[ZnS4]四 面体。
大多数AX型化合物的结构类型符合正负离子半径比 与配位数的定量关系。
少数化合物在r+/r-0.732或r+/r-0.414时仍属于NaCl 型结构。如KF，LiF，LiBr，SrO，BaO等。
2020年11月25日8时5 分
1.NaCl型结构
NaCl属于立方晶系，晶胞参数的关系是a=b=c＝0.563n m，===90o，点群m3m，空间群Fm3m。
本节介绍以下内容： • 一、AX型结构， • 二、AX2型结构， • 三、A2X3型结构， • 四、 ABO3型结构， • 五、 AB2O4型（尖晶石，spinelle）结
构，
2020年11月25日8时5 分
一、AX型结构
AX型结构主要有CsCl，NaCl，ZnS，NiAs等物质。
特点：键性主要是离子键，其中CsCl，NaCl是典型的 离子晶体，NaCl晶体是一种透红外材料；ZnS带有一定的 共价键成分，是一种半导体材料；NiAs晶体的性质接近于 金属。
2020年11月25日8时5 分
描述晶体结构的几种方法
1、坐标系法 • 给出单位晶胞中质点的坐标。 2、晶体紧密堆积方法 • 金属晶体一般按紧密堆积排列。离子晶体一般按阴离子密堆，阳离子填充空隙。 3、配位多面体及其连接方式描述晶体结构 • 对于复杂的晶体结构采用这种方法
（a）晶胞结构 （b）（001）面上的 （c）[ZnS4]分布及
投影
连接
闪锌矿结构 2020年11月25日8时5
分
闪锌矿结构
2020年11月25日8时5分
Zn离子填充 多少四面体
空隙
同型晶体
➢ 常见闪锌矿型结构有Be，Cd，Hg等的硫化物，硒化物和碲化物以及CuCl及-SiC等 。
➢ -SiC键力很强，熔点很高，硬度很大，热稳定性也很好，在陶瓷、耐火材料等领பைடு நூலகம்具 有非常重要的应用。
白宝石，其中呈红色的称为红宝石（ruby），呈兰
色的称为蓝宝石（sapphire）。
➢ 刚玉属于三方晶系，空间群 R3c 。
2020年11月25日8时5 分
刚玉（-Al2O3）型结构
铝离子填 充2/3八面 体空隙
2020年11月25日8时5 分
2020年11月25日8时5分
NaCl晶格点阵
八面体空隙
邻的
六个面上中心的
2020年11月25日8时5 分
Cl原子构成
l原子
四面体空隙 任一顶角处和相
三个面中心的C
Na+和Cl-配位数都是6
所以准确的写法应该是 n[Na6Cl260]20?年11月25日8时5
分
八面体连接方式
2020年11月25日8时5分
特征及用途
➢ NaCl型结构在三维方向上键力分布比较均匀，因此其结构无明显解理， 破碎后其颗粒呈现多面体形状。
为反萤石型结构，它们的正负离子位置刚好与萤石结构中的相反，即碱金属离子占据F－
离子的位置，O2-或其它负离子占据Ca2+的位置。
➢
应用：助熔剂、晶核剂、矿化剂
➢
玻璃，水泥，陶瓷，钢铁冶炼
2020年11月25日8时5 分
• 《珠》 ——唐·李峤 灿烂金舆侧，玲珑玉殿隈。 昆池明月满，合浦夜光回。 彩逐灵蛇转，形随舞凤来。 甘泉宫起罢，花媚望风台。
常见CdI2型结构的层状晶体是Mg（OH）2， Ca（OH）2等晶体。
2020年11月25日8时5 分
碘化镉型结构
2020年11月25日8时5 分
三、A2X3型结构
A2X3型化合物晶体结构比较复杂，其中有代表性的结构有刚玉（corundum）型 结构。
➢
刚玉，即-Al2O3，天然-Al2O3单晶体称为
光如烛。”
2.金红石（TiO2）型结构
结构特点： ➢四方晶系，点群4/mmm，空间群P4/mnm。 ➢O2-离子作变形的六方最紧密堆积，Ti4+离子在晶胞顶点及 体心位置。 ➢ Ti4+离子的配位数是6，形成[TiO6]八面体。O2-离子的配 位数是3，形成[OTi3]平面三角单元。 ➢Ti4+填充八面体空隙的1/2。晶胞中TiO2的分子数为2。 ➢整个结构可以看作是由2套Ti4+的简单四方格子和4套O2-的 简单四方格子相互穿插而成。
第二规则： 2=Si=2/4×i；i=4
第三规则：四面体共顶
第四，第五规则：?
结构中S2-离子作面心立方堆积，Zn2+离子交错地填充 于8个小立方体的体心，即占据四面体空隙的1/2，正负离 子的配位数均为4。一个晶胞中有4个ZnS“分子”。整个结 构由Zn2+和S2-离子各一套面心立方格子沿体对角线方向位 移1/4体对角线长度穿插而成。由于Zn2+离子具有18电子构 型，S2-离子又易于变形，因此，Zn-S键带有相当程度的共 价键性质。2分020年11月25日8时5
➢特性：TiO2在光学性质上具有很高的折射率（2.76 ），在电学性质上具有高的介电系数。
➢应用：光学玻璃的原料，也是无线电陶瓷中常用的 晶相。油漆、颜料、化妆品等等。
2020年11月25日8时5 分
钛白粉
3.碘化镉（CdI2）型结构（自学）
层内[CdI6]八面体之间共面连接（共用3个顶 点），见图1-21（b），由于正负离子强烈的极化 作用，层内化学键带有明显的共价键成分。层间 通过分子间力结合。由于层内结合牢固，层间结 合很弱，因而晶体具有平行（0001）面的完全解 理。
第二章 理想晶体结构
• 第一节：常见典型结构类型 • 第二节：硅酸盐晶体结构 • 第三节：晶体结构缺陷
2020年11月25日8时5 分
问题：影响晶体结构的主要因素 有哪些？
• 从第一章可知晶体是具有格子构造的固体，对称性是晶体的最本质的特征。但是晶体 的外在表现形式又往往是不同的。
• 问题：化学组成一样，为什么结构形式具有多样性。比如石墨和碳黑是同素异形体， 但是为什么石墨和碳黑的体积密度不相同。
第五规则：只可能形成一种配位多面体，没有其它方式。
2020年11月25日8时5 分
NaCl晶胞图
特点：Cl－离子作面心立方最紧密堆积，Na+填充八面体空隙的100%；；配 位多面体为钠氯八面体[NaCl6] ；一个晶胞中含有4个NaCl“分子”，整个晶 胞由Na＋离子和Cl－离子各一套面心立方格子沿晶胞边棱方向位移1/2晶胞长 度穿插而成。
4.六方ZnS（纤锌矿，wurtzite ）型结构及热释电 性
（1）结构解析
纤锌矿属于六方晶系，点群6mm，空间群P63mc 。
结构中S2-作六方最紧密堆积，Zn2+占据四面体空 隙的1/2，Zn2+和S2-离子的配位数均为4。六方柱晶胞中 ZnS的“分子数”为6，平行六面体晶胞中，晶胞分子数 为2。结构由Zn2+和S2-离子各一套六方格子穿插而成 。
CaF2: 激光基质材料，在玻璃工业中常作为助熔剂 和晶核剂，在水泥工业中常用作矿化剂。
TiO2: 集成光学棱镜材料. SiO2为光学材料和压电材料。 AX2型结构中还有一种层状的CdI2和CdCl2型结构 ，这种材料2可020作年11固月25体日8润时5滑剂。
分
1.萤石（CaF2）型结构及反萤石型 结构 ➢结构特点：立方晶系，点群m3m，空间群Fm3m。
Ca2+位于立方晶胞的顶点及面心位置，形成面心立方堆积，F －填充在八个小立方体的体心。
配位数：Ca2+的配位数是8，形成立方配位多面体[CaF8]。F－的配 位数是4，形成[FCa4]四面体。 堆积 方式：F－占据Ca2+离子堆积形成的四面体空隙的100%。 或 F－作简单立方堆积，Ca2+占据立方体空隙的一半。 晶胞分子 数为4。由一套Ca2+离子的面心立方格子和2套F－离子的面心 立方格子相互20穿20年插11月而25成日8。时5
第一规则：r/R=0.095/0.181=0.525>0.414,形成氯钠八面体[Cl Na6]，Na+的配位数为6。 第二规则：1= Si= (1/6)×i，可得i=6，说明一个Cl-离子连 接6个Na+，即连接6个八面体[NaCl6]。 第三规则：八面体之间共棱连接（共用两个顶点）。
第四规则：由于只有一种阳离子和阴离子，因此第四规则不用 考虑。
• 晶体化学：研究晶体的结构与化学 组成及性质之间的学科
2020年11月25日8时5 分
第一节:典型的离子晶体的结构
晶体的结构分析内容:
➢晶体所属的晶系 ➢晶体中质点（原子或离子）的堆积方式及空间坐标 ➢配位数、配位多面体及其连接方式 ➢晶胞分子数 ➢空隙填充情况
➢特定的晶体结构对晶体性能的影响 ➢材料组成-结构-性能之间的相互关系
➢ CaO :Ca2+半径大，需要更大的填充空隙，导致晶格常数变大，为0.480 nm，因此结构疏松，不稳定，易于水化，所以在硅酸盐材料中应该尽 量减少游离CaO的数量。
2020年11月25日8时5 分
NaCI型结构
矿物名称：石盐（Rock salt)。
2020年11月25日8时5 分
2.CsCl型结构
CsCl晶胞同图型晶体：CsBr，Cs 正副离子配位数I，：在8硅：酸8盐晶体中不
坐标：Cl: 0普0遍0 。
Cs: ½ ½ ½
2020年11月25日8时5 分
3.立方ZnS（闪锌矿，zincblende） 型结构 立方晶系，点群43m，空间群F43m，其结构与金刚石结构
相似。
第一规则：r/R=0.074/0.184=0.402，CN=4，形成[ZnS4]四 面体。
大多数AX型化合物的结构类型符合正负离子半径比 与配位数的定量关系。
少数化合物在r+/r-0.732或r+/r-0.414时仍属于NaCl 型结构。如KF，LiF，LiBr，SrO，BaO等。
2020年11月25日8时5 分
1.NaCl型结构
NaCl属于立方晶系，晶胞参数的关系是a=b=c＝0.563n m，===90o，点群m3m，空间群Fm3m。
本节介绍以下内容： • 一、AX型结构， • 二、AX2型结构， • 三、A2X3型结构， • 四、 ABO3型结构， • 五、 AB2O4型（尖晶石，spinelle）结
构，
2020年11月25日8时5 分
一、AX型结构
AX型结构主要有CsCl，NaCl，ZnS，NiAs等物质。
特点：键性主要是离子键，其中CsCl，NaCl是典型的 离子晶体，NaCl晶体是一种透红外材料；ZnS带有一定的 共价键成分，是一种半导体材料；NiAs晶体的性质接近于 金属。
2020年11月25日8时5 分
描述晶体结构的几种方法
1、坐标系法 • 给出单位晶胞中质点的坐标。 2、晶体紧密堆积方法 • 金属晶体一般按紧密堆积排列。离子晶体一般按阴离子密堆，阳离子填充空隙。 3、配位多面体及其连接方式描述晶体结构 • 对于复杂的晶体结构采用这种方法
