8.1 完善两居室平面布置图
最后的效果如图8-1-1所示。
图8-1-1
8.1 完善两居室平面布置图
表8-1-1中 列出了室内空间 的设计要求。
表8-1-1
8.1 完善两居室平面布置图
（1）创建内部图块。 （2）创建外部图块。 （3）创建动态图块。 （4）快速插入图块。 （5）创建标高属性图块。 （6）插入并编辑标高属性图块。
第1步 单击“写块”按钮 ①在“插入”选项卡的“块 定义”面板中单击“创建块”下 拉按钮，展开下拉列表；②选择 “写块”选项，如图8-1-9所示。
图8-1-9
8.1 完善两居室平面布置图
8.1.2 创建外部图块
第2步 单击“选择对象”按 钮
系统弹出“写块”对话框， 单击“选择对象”按钮，如图 8-1-10所示。
图8-1-19所示。
图8-1-19
8.1 完善两居室平面布置图
8.1.3 创建动态图块
第6步 添加线性参数 根据命令行提示，依次捕捉 门图形的左下角点和右下角点， 并指定标签位置，添加线性参数 ，如图8-1-20所示。
图8-1-20
8.1 完善两居步 单击“缩放”按钮
图8-1-32
8.1 完善两居室平面布置图
8.1.5 创建标高属性图块
第3步 修剪图形 执行TR（修剪）命令，根据命令行提示，修剪绘图区中多余的矩形对象，如 图8-1-33所示。
图8-1-33
8.1 完善两居室平面布置图
8.1.5 创建标高属性图块
第4步 拉长图形 执行LEN（拉长）命令，根据命令行提示，修改DE（增量）参数为530，对 最上方水平直线的右端进行拉长操作，如图8-1-34所示。
图8-1-10
8.1 完善两居室平面布置图
CAD教程_第8章_图块、属性及外部参照
第8章图块、属性及外部参照本章要点⏹图块的制作与使用⏹属性的定义与使用⏹使用外部引用本章主要学习在中望CAD 2008中如何建立、插入与重新定义图块；定义、编辑属性；属性块的制作与插入；使用外部引用等以提高绘图效率。
10.1 图块的制作与使用图块的运用是中望CAD 2008的一项重要功能。
图块就是将多个实体组合成一个整体，并给这个整体命名保存，在以后的图形编辑中这个整体就被视为一个实体。
一个图块包括可见的实体如线、圆弧、圆、以及可见或不可见的属性数据。
图块作为图形的一部分储存。
例如一张桌子，它由桌面、桌腿、抽屉等组成，如果每次画相同或相似的桌子时都要画桌面、桌腿、抽屉等部分，那么，这工作不仅繁琐，而且重复。
如果我们将桌面、桌腿、抽屉等部件组合起来，定义成名为“桌子”的一个图块，那么在以后的绘图中，我们只需将这个图块以不同的比例插入到图形中即可。
图块能帮我们更好的组织工作，快速创建与修改图形，减少图形文件的大小。
使用图块，可以创建一个自己经常要使用的符号库，然后以图块的形式插入一个符号，而不是从空白开始重画该符号。
创建图块并保存，根据制图需要在不同地方插入一个或多个图块，系统插入的仅仅是一个图块定义的多个引用，这样会大大减小绘图文件大小。
同时只要修改图块的定义，图形中所有的图块引用体都会自动更新。
如果图块中的实体是画在0层，且“颜色与线型”两个属性是定义为“随层”，插入后它会被赋予插入层的颜色与线型属性。
相反，如果图块中的实体，定义前它是画在非0层，且“颜色与线型”两个属性不是“随层”的话，插入后它保留原先的颜色与线型属性。
当新定义的图块中包括别的图块，这种情况叫嵌套，当想把小的元素链接到更大的集合，且在图形中要插入该集合时，嵌套是很有用的。
10.1.1 内部块定义(Block)中望CAD 2008中图块分为内部块和外部块两类，本节将讲解运用Block和Wblock 命令定义内部块和外部块的操作。
第八章 块与外部参照
Block
三、块的插入 Insert
按“浏览”按钮，指定要作为块插入的磁盘中的图形文件 指定要插入的块的名称。按 名称。系统将打开标准的“选择图形文件”对话框，用户可选 下拉按钮可显示当前图中所有块 择作为块插入的图形文件名，而后系统将自动在当前图中生成 名，以供用户选择。 相应的同名内部块，并在“路径：”后显示所选图形文件的路 确定块插入后X、 径。 Y、Z方向的比例 输入插入点的X、Y、Z 确定块插入后的 因子。 旋转角。 坐标 。
第八章 AutoCAD 块与外部参照
八、重定义块 图块的重定义是加快绘图过程的一种方法。开始绘 图时，用户可用简化的块定义，在图形所需处进行多次插 入，待整个图形将要绘制完毕时，再将简化块替换成内容 完整的块。这样在中间的图形编辑过程中就能节省大量的 图形重新生成时间。 1．图形内部图块的重定义 当用户需要替换图形文件的一个内部图块的所有插
第八章 AutoCAD 块与外部参照
九、属性
1.属性的基本概念
属性（Attribute）类似于商品上的附加标签，可能包
含商品的各种信息，例如型号、材料、生产者、价格等。用 户可通过属性给图形中加上适当的文字说明，并可将它们单
独收集到磁盘文件中，供诸如材料明细表之类的应用程序进
行处理。 属性是包含文字信息的特殊实体，是从属于块的非图 形信息，是块的一个组成部分。 即：块＝一组图形实体＋属性。
测绘工程教研室：夏小裕
第八章 AutoCAD 块与外部参照 一、块的基本概念 二、块的定义 三、块的插入 四、块的阵列插入 五、存贮外部块 八、重新定义块 九、属性的基本概念 十、属性的定义 十一、改变属性显示方式 十二、编辑属性定义
六、定义图形的插入基点 十三、编辑属性 七、块的分解 十四、属性的全局编辑
cad外部参照详解

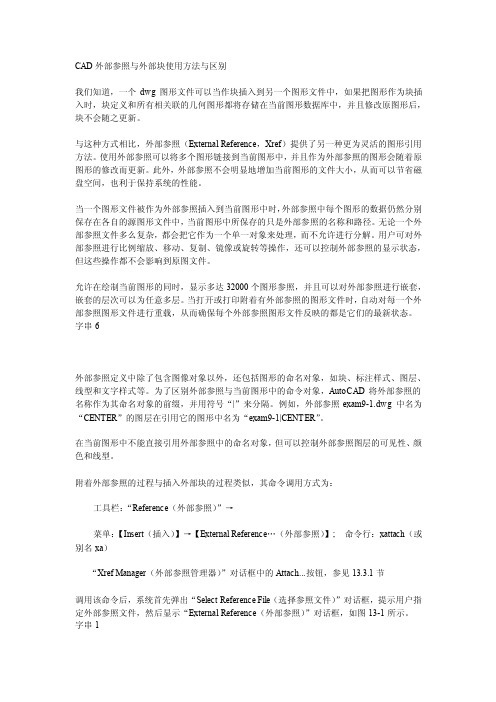

CAD外部参照与外部块使用方法与区别我们知道，一个dwg图形文件可以当作块插入到另一个图形文件中，如果把图形作为块插入时，块定义和所有相关联的几何图形都将存储在当前图形数据库中，并且修改原图形后，块不会随之更新。
与这种方式相比，外部参照（External Reference，Xref）提供了另一种更为灵活的图形引用方法。
使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。
此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。
当一个图形文件被作为外部参照插入到当前图形中时，外部参照中每个图形的数据仍然分别保存在各自的源图形文件中，当前图形中所保存的只是外部参照的名称和路径。
无论一个外部参照文件多么复杂，都会把它作为一个单一对象来处理，而不允许进行分解。
用户可对外部参照进行比例缩放、移动、复制、镜像或旋转等操作，还可以控制外部参照的显示状态，但这些操作都不会影响到原图文件。
允许在绘制当前图形的同时，显示多达32000个图形参照，并且可以对外部参照进行嵌套，嵌套的层次可以为任意多层。
当打开或打印附着有外部参照的图形文件时，自动对每一个外部参照图形文件进行重载，从而确保每个外部参照图形文件反映的都是它们的最新状态。
字串6外部参照定义中除了包含图像对象以外，还包括图形的命名对象，如块、标注样式、图层、线型和文字样式等。
为了区别外部参照与当前图形中的命令对象，AutoCAD将外部参照的名称作为其命名对象的前缀，并用符号“|”来分隔。
例如，外部参照exam9-1.dwg 中名为“CENTER”的图层在引用它的图形中名为“exam9-1|CENTER”。
在当前图形中不能直接引用外部参照中的命名对象，但可以控制外部参照图层的可见性、颜色和线型。
附着外部参照的过程与插入外部块的过程类似，其命令调用方式为：工具栏：“Reference（外部参照）”→菜单：【Insert（插入）】→【External Reference…（外部参照）】; 命令行：xattach（或别名xa）“Xref Manager（外部参照管理器）”对话框中的Attach...按钮，参见13.3.1节调用该命令后，系统首先弹出“Select Reference File（选择参照文件）”对话框，提示用户指定外部参照文件，然后显示“External Reference（外部参照）”对话框，如图13-1所示。
CAD外部参照基本应用 ppt课件
ppt课件
3
外部参照的概念
➢ 所谓外部参照就是把一个图形文件附加到当前工作的图形 中，被插入的图形文件信息并不直接加到当前的图形文件 中，当前图形只是记录了引用关系
➢ 插入的参照图形与外部的原参照图形保留着一种“链接” 关系，即外部的原参照图形如果发生了改变，被插入到当 前图形中的参照图形也将作相应的改变
➢ 在一个图形文件中可以引用多个外部参照图形；反之，一 个图形文件也可以同时被多人作为外部参照引用。
➢ 引用的外部参照可以嵌套。如果图形中附着有外部参照， 则在图形作为外部参照附着到其他图形时，也将包含其中 的外部参照。
ppt课件
14
设置外部参照的访问权限
➢ 如果不想别人在位编辑自己的图纸，但又允许别人参照它， 可以设置外部参照的访问权限
➢ 在一个图形文件中可以引用多个外部参照图形；反之，一 个图形文件也可以同时被多人作为外部参照引用
➢ 引用的外部参照可以嵌套
ppt课件
5
激活外部参照命令的方法
➢ 【参照】工具栏：【外部参照…】按钮 ➢ 下拉菜单：【插入】|【外部参照】 ➢ 命令行：xattach ➢ 下拉菜单：【插入】|【外部参照管理器】，单击【外部参
➢ 执行【工具】|【选项】菜单项，打开【选项】对话框，选 择其中的【打开和保存】选项卡，在【外部参照】选项区 域去掉【允许其他用户参照编辑当前图形】复选框，单击 【确定】按钮保存设置退出。这样就可以达到禁止他人在 位编辑又允许参照自己图形的目的
ppt课件
15
应用技巧:
➢ 1) 外部参照对各专业必须严格控制图层 ➢ 2）使用统一版本的绘图软件 ➢ 3）项目组各专业制定统一的外部参照文件名命名规则 ➢ 4）外部参照的基准点（BASE）各专业应统一为（0,0,0）点 ➢ 5）外部参照文件的0层不应有任何内容 ➢ 6）被引用的图形文件名不能和当前文件名或块名相同 ➢ 7）不能直接删除外部参照文件，可利用拆离按钮来取消
第8讲 块和外部参照PPT课件
(3) 在“属性定义”对话框中指定插入点，并设置 属性的模式、标签、提示和文字样式选项。
① “不可见（I）” 该模式用于控制属性值是否 可见。选取该模式，AutoCAD在向当前图形插入 块时将不显示属性值。
② “固定（C）” 该模式适用于控制属性值。如 果用户选择了该模式，AutoCAD在向当前图形中 插入块时将赋予该属性一个固定的值，即所谓的 常量属性。
命令：Wblock<回车>
弹出写块对话框。
4. 使用块
使用块可以很方便的绘图，因为，块由多 个对象构成，可以作为一个整体来处理。
命令：INSERT<回车>
块的多重插入 命令：Minsert<回车> 与Array（阵列）命令相似。 块的分解与重定义 块的嵌套(块不可以对自己进行嵌套操作)
5. 块的属性
属性是特定的且可包含在块定义中的文字对象。 在定义一个块时，属性必须定义后才能被选定。 只要插入带有可变属性的块，AutoCAD 就会提 示输入与块一同存储的数据，如零件编号、价格、 注释和制造商的名称等等。
另外，属性可以是不可见的，这意味着属性将不 显示或打印出来。但是，属性中的信息存储在图 形文件中，并可通过 ATTEXT 命令写入提取文件。
③ 如果属性仅被用来存储信息，那么在进行属性定义时， 可以指定属性是否可见。如果打算用块的属性来作为标记、 注解或提示，那么应该注意到缩放比例对文字显示效果的 影响，例如两个方向上的缩放比例是否一致。
④ 作用到属性上的缩放比例因子将与作用到块上的相同， 因此要确保它将与所希望的尺寸和比例一致。
⑤ 要注意旋转角度对可见属性文字的影响。在块中定义 的属性文字，插入时将和块保持一致的旋转角度，因此有 时可能使文字不便阅读。
① “不可见（I）” 该模式用于控制属性值是否 可见。选取该模式，AutoCAD在向当前图形插入 块时将不显示属性值。
② “固定（C）” 该模式适用于控制属性值。如 果用户选择了该模式，AutoCAD在向当前图形中 插入块时将赋予该属性一个固定的值，即所谓的 常量属性。
命令：Wblock<回车>
弹出写块对话框。
4. 使用块
使用块可以很方便的绘图，因为，块由多 个对象构成，可以作为一个整体来处理。
命令：INSERT<回车>
块的多重插入 命令：Minsert<回车> 与Array（阵列）命令相似。 块的分解与重定义 块的嵌套(块不可以对自己进行嵌套操作)
5. 块的属性
属性是特定的且可包含在块定义中的文字对象。 在定义一个块时，属性必须定义后才能被选定。 只要插入带有可变属性的块，AutoCAD 就会提 示输入与块一同存储的数据，如零件编号、价格、 注释和制造商的名称等等。
另外，属性可以是不可见的，这意味着属性将不 显示或打印出来。但是，属性中的信息存储在图 形文件中，并可通过 ATTEXT 命令写入提取文件。
③ 如果属性仅被用来存储信息，那么在进行属性定义时， 可以指定属性是否可见。如果打算用块的属性来作为标记、 注解或提示，那么应该注意到缩放比例对文字显示效果的 影响，例如两个方向上的缩放比例是否一致。
④ 作用到属性上的缩放比例因子将与作用到块上的相同， 因此要确保它将与所希望的尺寸和比例一致。
⑤ 要注意旋转角度对可见属性文字的影响。在块中定义 的属性文字，插入时将和块保持一致的旋转角度，因此有 时可能使文字不便阅读。
CAD操作教程第8章块与外部参照
输入 Y 比例因子或 <使用 X 比例因子>:（指定插入块时Y 的比例因子）
指定旋转角度 <0>:（指定插入块的旋转角度） 其中各命令选项功能介绍如下：
（1）?：选择该命令选项，列出图形中当前定义的块。 （2）基点(B)：选择该命令选项，将块放置到其当前所在的 图形中，并将块拖动到为其指定的新基点处，且不会影响块参照 定义的实际基点。 （3）X/Y/Z：选择该命令选项，设置X，Y，Z轴的比例 因子。 （4）旋转(R)：选择该命令选项，设置块插入的旋转角度。 注意：在命令行输入命令时一定要加上“-”符号，否则将弹 出“插入”对话框。
图8.1.3 “插入超链接”对话框
图8.1.4 “写块”对话框
“写块”对话框中各选项功能介绍如下： （1）“源”选项组：该选项组用于指定块和对象，将其 保存为文件并指定插入点。其中包括以下选项： 1）“块”单选按钮：指定要保存为文件的现有块，可从 下拉列表中选择块的名称。 2）“整个图形”单选按钮：选择当前图形作为一个块。 3）“对象”单选按钮：指定块的基点，系统默认的块的 基点是（0，0，0）。
1．利用命令行插入块 在命令行中输入命令“-insert”后按回车键，命令行提示 如下： 命令:-insert 输入块名或 [?]:（输入插入块的名称） 单位: 无单位 转换: 1.0000（系统提示） 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]:（指定块 的插入点）
输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>:（指定插入块时X的比例因子）
第八章 块与外部参照
第一节 创建与插入块 第二节 创建与编辑块属性 第三节 创建与编辑动态块 第四节 使用外部参照 第五节 应用实例 习题八
指定旋转角度 <0>:（指定插入块的旋转角度） 其中各命令选项功能介绍如下：
（1）?：选择该命令选项，列出图形中当前定义的块。 （2）基点(B)：选择该命令选项，将块放置到其当前所在的 图形中，并将块拖动到为其指定的新基点处，且不会影响块参照 定义的实际基点。 （3）X/Y/Z：选择该命令选项，设置X，Y，Z轴的比例 因子。 （4）旋转(R)：选择该命令选项，设置块插入的旋转角度。 注意：在命令行输入命令时一定要加上“-”符号，否则将弹 出“插入”对话框。
图8.1.3 “插入超链接”对话框
图8.1.4 “写块”对话框
“写块”对话框中各选项功能介绍如下： （1）“源”选项组：该选项组用于指定块和对象，将其 保存为文件并指定插入点。其中包括以下选项： 1）“块”单选按钮：指定要保存为文件的现有块，可从 下拉列表中选择块的名称。 2）“整个图形”单选按钮：选择当前图形作为一个块。 3）“对象”单选按钮：指定块的基点，系统默认的块的 基点是（0，0，0）。
1．利用命令行插入块 在命令行中输入命令“-insert”后按回车键，命令行提示 如下： 命令:-insert 输入块名或 [?]:（输入插入块的名称） 单位: 无单位 转换: 1.0000（系统提示） 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]:（指定块 的插入点）
输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>:（指定插入块时X的比例因子）
第八章 块与外部参照
第一节 创建与插入块 第二节 创建与编辑块属性 第三节 创建与编辑动态块 第四节 使用外部参照 第五节 应用实例 习题八
CAD中内部块与外部块命令分别是什么
CAD中内部块与外部块命令分别是什么？区别是什么？外部块与外部参照的区别是什么？1.内部块B外部块W外部参照命令XA2.Block（B）是创建内部块.用Block命令定义的图块只能在定义图块的图形中调用，而不能在其它图形中调用.（当然你可以采用复制的方法复制过去）Wblock(W)是创建外部块，Wblock命令可以看成是Write加Block，也就是写块。
Wblock命令可将图形文件中的整个图形、内部块或某些实体写入一个新的图形文件，其它图形文件均可以将它作为块调用。
3.外部参照命令(XA)在CAD中能够把整个其他图形作为外部参照插入到当前图形中。
虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。
因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中（相当于插入一个影子）。
因而，链接外部参照并不意味着增加文件量大小。
外部参照提供了把整个文件作为图块插入时无法提供的性能。
当把整个文件作为外部参照图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。
不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。
当每次打开包含外部参照的文件时，改变会自动更新。
如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。
从分图汇成总图时，外部参照是非常有用的。
有外部参照定位在组中用户与其他人的位置。
外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。
4.内部块外部块插入都可以用（I）插入，外部参照要使用XA插入。
5.还不明白的话就打个比喻，插入外部块相当你买了一套房子，这个房子就是你的了；插入外部块参照相当你租了一间房子，块参照就是你的房东，他要怎样你就怎样。
复制了一些，打了一些，整理了一下，希望能够明白。
一、打印样式表的作用在AutoCAD里画图的时候，将不同的对象画在不同的图层里，各图层里有各自的颜色、线型、线宽（线宽不是必须的），但打印到图纸上一般都希望所有线条都是黑色的（也许有人认为在黑色打印机上打印就可以达到目的，其实这样打印出的线条只能是深浅不同的灰色）。
CAD块属性和外部参照
第9章 块、属性和外部参照
本章目标
了解创建和插入【设计中心】文件 了解对象编组 了解外部参照 掌握创建属性 熟练掌握块操作
2
9.1 块操作
9.1.1 9.1.2 9.1.3 9.1.4 9.1.5 9.1.6 9.1.7 块的特点 创建块 块存盘 插入块 利用【特性】选项板编辑块 设置插入基点 删除图块
9
9.1.7 删除图块
若用户不需要使用已定义的某个图块，则可将其删除， 其操作方法是：执行【文件】→【绘图实用程序】→ 【清理】菜单命令 在该对话框中选中【查看能清理的项目】单选项，然 后在【图形中未使用的项目】栏中单击【块】选项前 的图标，弹出下级菜单，显示了能够清理的图块名称， 选中该图块名称，单击【清理】按钮即可
3
9.1.1 块的特点
图块是一组图形实体的总称，在该图形单元中，各 实体可以具有各自的图层、线型、颜色等特征。在 应用过程中，AutoCAD将图块作为一个独立的、完 整的对象来操作。用户可以根据需要按一定比例和 角度将图块插入到任一指定位置 通过修改图块也可为用户的工作带来较大的方，AutoCAD将自动地更新图中插入的所有该图块
10
9.2 创建属性
9.2.1 9.2.2 9.2.3 9.2.4 9.2.5 9.2.6 9.2.7 9.2.8 属性特点 定义属性 修改属性定义 将属性与图块进行重定义 为图块指定属性值 属性显示控制 利用对话框编辑属性值 块属性管理器
11
9.2.1 属性特点
属性是与图块相关联的文字信息。属性定义是创建属 性的样板，它用于指定属性的特性及插入块时将显示 的提示信息 当用户为图块指定了属性并将属性与图块再重新定义 为一个新的图块后，即可为图块指定属性值。属性必 须依赖于块而存在，没有块就没有属性 要为图块指定相应的属性值，首先要为图块定义属性， 再将属性与图块一同再定义为一个新的图块，此时即 可插入前面定义的包含属性的图块，然后根据系统提 示修改图块属性值即可
本章目标
了解创建和插入【设计中心】文件 了解对象编组 了解外部参照 掌握创建属性 熟练掌握块操作
2
9.1 块操作
9.1.1 9.1.2 9.1.3 9.1.4 9.1.5 9.1.6 9.1.7 块的特点 创建块 块存盘 插入块 利用【特性】选项板编辑块 设置插入基点 删除图块
9
9.1.7 删除图块
若用户不需要使用已定义的某个图块，则可将其删除， 其操作方法是：执行【文件】→【绘图实用程序】→ 【清理】菜单命令 在该对话框中选中【查看能清理的项目】单选项，然 后在【图形中未使用的项目】栏中单击【块】选项前 的图标，弹出下级菜单，显示了能够清理的图块名称， 选中该图块名称，单击【清理】按钮即可
3
9.1.1 块的特点
图块是一组图形实体的总称，在该图形单元中，各 实体可以具有各自的图层、线型、颜色等特征。在 应用过程中，AutoCAD将图块作为一个独立的、完 整的对象来操作。用户可以根据需要按一定比例和 角度将图块插入到任一指定位置 通过修改图块也可为用户的工作带来较大的方，AutoCAD将自动地更新图中插入的所有该图块
10
9.2 创建属性
9.2.1 9.2.2 9.2.3 9.2.4 9.2.5 9.2.6 9.2.7 9.2.8 属性特点 定义属性 修改属性定义 将属性与图块进行重定义 为图块指定属性值 属性显示控制 利用对话框编辑属性值 块属性管理器
11
9.2.1 属性特点
属性是与图块相关联的文字信息。属性定义是创建属 性的样板，它用于指定属性的特性及插入块时将显示 的提示信息 当用户为图块指定了属性并将属性与图块再重新定义 为一个新的图块后，即可为图块指定属性值。属性必 须依赖于块而存在，没有块就没有属性 要为图块指定相应的属性值，首先要为图块定义属性， 再将属性与图块一同再定义为一个新的图块，此时即 可插入前面定义的包含属性的图块，然后根据系统提 示修改图块属性值即可
第8章 AutoCAD块、外部参照与图形输出
二、创建附属图块、独立图块及带属性图块
例 ：创建螺钉附属块
附属图块只能在当前图形中使用
二、创建附属图块、独立图块及带属性图块
2．创建独立块 ： 先在当前绘图环境下画出要创建为图块的图形； 只能用Wblock命令或快捷键W创建， 对话框与上述对话框相似，但多出保存位置栏 ， 需指定“文件名和路径”
二、创建附属图块、独立图块及带属性图块
例 ：创建 “基准符”独立属块
二、创建附属图块、独立图块及带属性图块
3．创建带属性的块 （重点）
一些块在使用时，不同位置可能有不同的值， 如粗糙度，为使一个块适用多种情况，可将值设置
成“块属性”，创建为带属性的块。插入块时改变
属性值，起到一块多用的目的。 带属性块可以创建成附属块，也可以是独立块， 但一般创建成独立块。
六、 图形打印输出
3．布局：所谓布局，是增强的图纸空间，既有图
纸空间的功能，也有模拟打印图纸、进行打印设
置等功能。 在布局选项卡上的模型空间称为浮动模型空间 。
六、 图形打印输出
（二）创建打印布局
1．设置布局
可以创建任意数量的布局，在不同的布局上可 以对同一个图形进行不同的显示和页面设置。 首次单击布局选项卡时，页面上显示单一视 口，虚线表示图纸中当前配置的可打印区域。 删去浮动视口边界，再单击“视图\视口\一个 视口”选择“充满”，使视图充满整个可打印边界。
六、 图形打印输出
（一）模型空间与图纸空间的概念 AutoCAD有两种绘图空间：模型空间与图纸空间。 1．模型空间：是创建工程模型的空间，是针对 图形实体的空间，无论是二维还是三维图形，都是 在模型空间下工作的，它为用户提供了一个广阔的 绘图区域，无需担心绘图空间是否足够大。 2．图纸空间：是一个工具，用于图纸的布局。 用于处理图形在整张图纸中如何排列、布置。为 了适应一个图形不同的输出需要，如三维图形输 出不同的侧面，可以建立多个布局。
