混凝土结构设计原理基本知识点：1.钢筋与混凝土两种材料能够有效地结合在一起而共同工作，主要基于下述三个条件：①钢筋与混凝土之间存在着粘结力，使两者能结合在一起。
在外荷载作用下，结构中的钢筋与混凝土协调变形，共同工作。
因此，粘结力是这两种不同性质的材料能够共同工作的基础。
②钢筋与混凝土两种材料的温度线膨胀系数很接近。
所以，钢筋与混凝土之间不致因温度变化产生较大的相对变形而使粘结力遭到破坏。
③钢筋埋置于混凝土中，混凝土对钢筋起到了保护和固定作用，使钢筋不容易发生锈蚀，且使其受压时不易失稳，在遭受火灾时不致因钢筋很快软化而导致结构整体破坏。
2.混凝土结构的特点。
优点：①耐久性好；②耐火性好；③整体性好；④可模性；⑤就地取材；⑥节约钢材。
缺点：①自重大；②抗裂性差；③需用模板。
3.混凝土结构按其构成的形式可分为实体结构和组合结构两大类。
4.碳素钢通常可分为低碳钢（含碳量少于0.25%）、中碳钢（含碳量0.25%~0.6%）和高碳钢（含碳量0.6%~1.4%）。
5.预应力筋宜采用预应力钢丝、钢绞线和预应力螺纹钢筋。
6.钢筋除了有两个强度指标（屈服强度和极限强度）外，还有两个塑性指标：延伸率和冷弯性能。
这连个指标反映了钢筋的塑性性能和变形能力。
7.冷拉只能提高钢筋的抗拉屈服强度，其抗压屈服强度将降低。
8.冷拔可同时提高钢筋的抗拉和抗压强度。
9.混凝土结构对钢筋性能的要求：①适当的强度和曲强比；②足够的塑性；③可焊性；④耐久性和耐火性；⑤与混凝土具有良好的粘结。
10.标准试件取边长150mm的立方体。
11.素混凝土结构的强度等级不应低于C15。
钢筋混凝土结构的混凝土强度等级不应低于C20；采用强度等级400MPa及以上的钢筋时混凝土强度等级不应低于C25。
承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30。
预应力混凝土结构的混凝土强度等级不宜低于C40，且不应低于C30。
12.采用150mm*150mm*300mm的棱柱体作为标准试件。
混凝土结构设计原理实验指导书实验一、梁正截面受弯破坏实验一、实验目的1．了解钢筋混凝土梁正截面受弯破坏过程及破坏形态，观察裂缝的开展情况；2．通过测定混凝土梁侧面应变大小，验证平截面假定，同时测定梁在各级荷载作用下跨中挠度变形值；3．测定钢筋混凝土梁的开裂荷载、极限承载力，验证受弯构件正截面的承载力计算公式。
二、实验装置图1为本课程进行梁受弯性能实验采用的加载装置，加载设备为手动千斤顶。
采用两点集中力加载，在跨中形成纯弯段，由千斤顶及反力梁施加压力，分配梁分配荷载，压力传感器测定荷载值。
梁受弯性能实验，取L=1400mm，a=50mm，b=450mm，c=400 mm。
1—试验梁；2—滚动铰支座；3—固定铰支座；4—支墩；5—分配梁滚动铰支座；6—分配梁滚动铰支座；7—集中力下的垫板；8—分配梁；9—反力梁及龙门架；10—千斤顶；图1 梁受弯实验装置图（a）加载简图（kN）（b）弯矩图（kNm）（c）剪力图（kN）图2 梁受弯试验加载和内力简图三、试件设计（1）试件设计的依据根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁；当b ξξ>时，为超筋梁。
界限受压区相对高度b ξ可按下式计算：b y s0.810.0033f E ξ=+(1-1)其中在进行受弯试件梁设计时，y f 、s E 分别取《混凝土结构设计规范》规定的钢筋受拉强度标准值和弹性模量；进行受弯试件梁加载设计时，y f 、s E 分别取钢筋试件试验得到钢筋受拉屈服强度标准值和弹性模量。
对于少筋梁，设计试件配筋时，需要控制梁受拉钢筋配筋率ρ不大于适筋构件的最小配筋率min ρ，其中min ρ可按下式计算。
tmin y0.45f f ρ= (1-2) （2）试件的主要参数①试件尺寸（矩形截面）：b ×h ×l ＝120×200×1400mm ； ②混凝土强度等级：C20；③纵向受拉钢筋的种类：HRB335（适筋梁和超筋梁），HPB300（少筋梁）； ④箍筋的种类：HPB300（纯弯段无箍筋）； ⑤纵向钢筋混凝土保护层厚度：15mm ； ⑥试件的配筋情况见图3和表1。
第1章 绪 论教学提示：本章主要讲述了混凝土结构的一般概念，重点阐述了性质不同的两种材料(钢筋和混凝土)能够结合在一起共同工作的可能性和有效性以及混凝土结构的特点；简要地介绍了钢筋混凝土结构在工程中的应用、发展前景及《混凝土结构设计规范》(GB 50010—2002)，并对混凝土结构课程的特点及学习方法提出了建议。
教学要求：要求学生在了解混凝土结构一般概念的基础上，深刻理解和掌握钢筋和混凝土共同工作的条件，充分认识钢筋与混凝土的优缺点，了解钢筋混凝土结构在土木工程中的应用及发展前景，做好学习本课程的准备。
1.1 混凝土结构的一般概念混凝土，一般是指由胶凝材料(水泥)，粗、细骨料(石子、砂粒)，水及其他材料，按适当比例配制，拌和并硬化而成的具有所需形体、强度和耐久性的人造石材。
也被形象地称为“砼”。
混凝土结构是以混凝土为主要材料制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。
素混凝土结构是由无筋或不配置受力钢筋的混凝土制成的结构，常用于路面(如图1.1所示)和一些非承重结构。
钢筋混凝土结构是由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构(如图1.2所示)。
预应力混凝土结构是充分利用高强度材料来改善钢筋混凝土结构的抗裂性能的结构。
是由配置受力的预应力钢筋通过张拉或其他方法建立预应力的混凝土结构(如图1.3所示)。
图1.1 素混凝土路面图1.2 钢筋混凝土梁图1.3 预应力混凝土板钢筋混凝土结构和预应力混凝土结构常用作土木工程中的主要承重结构。
在多数情况下混凝土结构是指钢筋混凝土结构。
钢筋和混凝土都是土木工程中重要的建筑材料，钢筋的抗拉和抗压强度都很高，但混混凝土结构设计原理·2· ·2·凝土的抗压强度较高而抗拉强度却很低。
为了充分发挥这两种材料性能的优势，把钢筋和混凝土按照合理的组合方式有机地结合在一起共同工作，使钢筋主要承受拉力，混凝土主要承受压力，以满足工程结构的使用要求。
绪论钢筋与混凝土能共同工作的原因：（1）钢筋和混凝土之间存在有良好的粘结力，在荷载作用下，可以保证两种材料协调变形，共同受力；（2）钢筋与混凝土具有相近的温度线膨胀系数（钢材为 1.2×10-5，混凝土为(1.0~1.5)×10-5），因此当温度变化时，两种材料不会产生过大的变形差而导致两者间的粘结力破坏；（3）混凝土对钢筋具有一定的保护作用。
第一章钢筋混凝土材料的物理力学性能1.立方体抗压强度fcu,k>轴心抗压强度fck>轴心抗拉强度ftk2.双向应力状态或三向应力状态：（1）双向压应力作用下，一向的抗压强度随另一向压应力的增加而增加;双向拉应力作用下，混凝土一向抗拉强度基本上与另一向拉应力的大小无关。
即双向受拉的混凝土强度与单向受强度基本一样：一向受拉一向受压时，无论是抗拉强度还是抗压强度都要降低。
（2）在三向受压状态中，由于侧向压应力的存在，混凝土受压后的侧向变形受到了约束，延迟和限制了沿轴线方向的内部微裂缝的发生和发展，因而极限抗压强度和极限压缩应变均有显著的提高，并显示了较大的塑性。
2.混凝土在荷载的长期作用下，其变形随时间而不断增长的现象称为徐变。
3.徐变的影响因素（1）内在因素是混凝土的组成和配比。
骨料的刚度（弹性模量）越大，体积比越大，徐变就越小。
水灰比越小，徐变也越小。
构件尺寸越大，徐变越小。
（2）环境影响包括养护和使用条件。
受荷前养护的温湿度越高，水泥水化作用越充分，徐变就越小。
采用蒸汽养护可使徐变减少（20~35）%。
受荷后构件所处的环境温度越高，相对湿度越小，徐变就越大。
4.收缩：混凝土在空气中硬化时体积会缩小，这种现象称为混凝土的收缩。
5.钢筋按力学性能分为：一类是具有明显的物理屈服点的钢筋（软钢）另一种是无明显的物理屈服点的钢筋（硬钢）。
6.混凝土结构对钢筋性能的要求：○1强度：钢筋应具有可靠的屈服强度和极限强度，钢筋的强度越高，钢材的用量越少。
第四章受弯构件的正截面受弯承载力✓构件的构造✓试验研究的主要结论✓基本假定✓矩形、T形截面承载力计算4.1受弯构件的一般构造4.1.1受弯构件的一般构造与构件的计算轴线相垂直的截面称为正截面。
结构和构件要满足承载能力极限状态和正常使用极限状态的要求。
梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发的，即要求满足M≤Mu (4—1)式中的M是受弯构件正截面的弯矩设计值，它是由结构上的作用所产生的内力设计值；Mu 是受弯构件正截面受弯承载力的设计值，它是由正截面上材料所产生的抗力。
（1）截面形状梁、板常用矩形、T形、I字形、槽形、空心板和倒L形梁等对称和不对称截面(2) 梁、板的截面尺寸1)矩形截面梁的高宽比h/b一般取2.0～3.5；T形截面梁的h/b一般取2.5～4.0(此处b为梁肋宽)。
矩形截面的宽度或T形截面的肋宽b一般取为100、120、150、(180)、200、(220)、250和300mm，300mm以下的级差为50mm；括号中的数值仅用于木模。
2)梁的高度采用h＝250、300、350、750、800、900、1000mm等尺寸。
800mm以下的级差为50mm，以上的为l00mm。
3)现浇板的宽度一般较大，设计时可取单位宽度(b=1000mm)进行计算。
（3）材料选择1）混凝土强度等级，梁、板常用的混凝土强度等级是C20、C30、C40。
2）钢筋强度等级及常用直径，梁中纵向受力钢筋宜采用HRB400级或RRB400级(Ⅲ级)和HRB335级(Ⅱ级)，常用直径为12mm、14mm、16mm、18mm、20mm、22mm和25mm。
根数最好不少于3(或4)根。
3）梁的箍筋宜采用HPB235级(Ⅰ级)、HRB335(Ⅱ级)和HRB400(Ⅲ级钢筋)级的钢筋，常用直径是6mm、8mm和10mm。
4）板的分布钢筋，当按单向板设计时，除沿受力方向布置受力钢筋外，还应在垂直受力方向布置分布钢筋。
结构设计原理课后答案第一章1-1 配置在混凝土梁截面受拉区钢筋的作用是什么？P8答：当荷载超过了素混凝土的梁的破坏荷载时，受拉区混凝土开裂，此时，受拉区混凝土虽退出工作，但配置在受拉区的钢筋将承担几乎全部的拉力，能继续承担荷载，直到受拉钢筋的应力达到屈服强度，继而截面受压区的混凝土也被压碎破坏。
钢筋的作用是代替混凝土受拉（受拉区混凝土出现裂缝后）或协助混凝土受压。
1-2 试解释一下名词：混凝土立方体抗压强度；混凝土轴心抗压强度；混凝土抗拉强度；混凝土劈裂抗拉强度。
答：混凝土立方体抗压强度P9：我国国家标准《普通混凝土力学性能试验方法标准》（GB/T 50081-2002）规定以每边边长为150mm 的立方体为标准试件，在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ，依照标准制作方法和试验方法测得的抗压强度值（以MPa 为单位）作为混凝土的立方体抗压强度，用符号cu f 表示。
混凝土轴心抗压强度P10：我国国家标准《普通混凝土力学性能试验方法标准》（GB/T 50081-2002）规定以150mm ×150mm ×300mm 的棱柱体为标准试件，在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ，依照标准制作方法和试验方法测得的抗压强度值（以MPa 为单位）称为混凝土轴心抗压强度，用符号c f 表示。
混凝土劈裂抗拉强度P10：我国交通部部颁标准《公路工程水泥混凝土试验规程》（JTG E30）规定，采用150mm 立方体作为标准试件进行混凝土劈裂抗拉强度测定，按照规定的试验方法操作，则混凝土劈裂抗拉强度ts f 按下式计算：20.637ts F F f A ==πA 。
混凝土抗拉强度P10：采用100×100×500mm 混凝土棱柱体轴心受拉试验，破坏时试件在没有钢筋的中部截面被拉断，其平均拉应力即为混凝土的轴心抗拉强度，目前国内外常采用立方体或圆柱体的劈裂试验测得的混凝土劈裂抗拉强度值换算成轴心抗拉强度，换算时应乘以换算系数0.9，即0.9t ts f f =。
结构设计原理课后习题答案1 配置在混凝土截面受拉区钢筋的作用是什么？混凝土梁的受拉能力很弱，当荷载超过c f 时，混凝土受拉区退出工作，受拉区钢筋承担全部荷载，直到达到钢筋的屈服强度。
因此，钢筋混凝土梁的承载能力比素混凝土梁提高很多。
2解释名词：混凝土立方体抗压强度：以边长为150mm 的混凝土立方体为标准试件，在规定温度和湿度下养护28天，依照标准制作方法，标准试验方法测得的抗压强度值。
混凝土轴心抗压强度：采用150*150*300的混凝土立方体为标准试件，在规定温度和湿度下养护28天，依照标准制作方法和试验方法测得的混凝土抗压强度值。
混凝土抗拉强度：采用100*100*150的棱柱体作为标准试件，可在两端预埋钢筋，当试件在没有钢筋的中部截面拉断时，此时的平均拉应力即为混凝土抗拉强度。
混凝土劈裂抗拉强度：采用150mm 立方体试件进行劈裂抗拉强度试验，按照规定的试验方法操作，按照下式计算AF A F 673.02f ts ==π 3 混凝土轴心受压的应力—应变曲线有何特点？影响混凝土轴心受压应力—应变曲线有哪几个因素？完整的混凝土轴心受压的应力-应变曲线由上升段OC ，下降段CD,收敛段DE组成。
0~0.3fc 时呈直线；0.3~0.8fc 曲线偏离直线。
0.8fc 之后，塑性变形显著增大，曲线斜率急速减小，fc 点时趋近于零，之后曲线下降较陡。
D 点之后，曲线趋于平缓。
因素：混凝土强度，应变速率，测试技术和试验条件。
4 什么叫混凝土的徐变？影响徐变有哪些主要原因？在荷载的长期作用下，混凝土的变形随时间增长，即在应力不变的情况下，混凝土应变随时间不停地增长。
这种现象称为混凝土的徐变。
主要影响因素：混凝土在长期荷载作用下产生的应力大小，加载时龄期，混凝土结构组成和配合比，养生及使用条件下的温度和湿度。
5 混凝土的徐变和收缩变形都是随时间而增长的变形，两者有和不同之处？徐变变形是在长期荷载作用下变形随时间增长，收缩变形是混凝土在凝结和硬化的物理化学反应中体积随时间减小的现象，是一种不受外力的自由变形。
混凝土结构设计原理试题库及其参考答案一、判断题（请在你认为正确陈述的各题干后的括号内打‚√‛，否则打‚×‛。
每小题1分。
）第1章 钢筋和混凝土的力学性能1．混凝土立方体试块的尺寸越大，强度越高。
（ ） 2．混凝土在三向压力作用下的强度可以提高。
（ ） 3．普通热轧钢筋受压时的屈服强度与受拉时基本相同。
（ ） 4．钢筋经冷拉后，强度和塑性均可提高。
（ ） 5．冷拉钢筋不宜用作受压钢筋。
（ ） 6．C20表示f cu =20N/mm 。
（ ）7．混凝土受压破坏是由于内部微裂缝扩展的结果。
（ ） 8．混凝土抗拉强度随着混凝土强度等级提高而增大。
（ ）9．混凝土在剪应力和法向应力双向作用下，抗剪强度随拉应力的增大而增大。
（ ） 10．混凝土受拉时的弹性模量与受压时相同。
（ ）11．线性徐变是指压应力较小时，徐变与应力成正比，而非线性徐变是指混凝土应力较大时，徐变增长与应力不成正比。
（ ）12．混凝土强度等级愈高，胶结力也愈大（ ） 13．混凝土收缩、徐变与时间有关，且互相影响。
（ ）第3章 轴心受力构件承载力1． 轴心受压构件纵向受压钢筋配臵越多越好。
（ ） 2． 轴心受压构件中的箍筋应作成封闭式的。
（ ） 3． 实际工程中没有真正的轴心受压构件。
（ ） 4． 轴心受压构件的长细比越大，稳定系数值越高。
（ ）5． 轴心受压构件计算中，考虑受压时纵筋容易压曲，所以钢筋的抗压强度设计值最大取为2/400mm N 。
（ ）6．螺旋箍筋柱既能提高轴心受压构件的承载力，又能提高柱的稳定性。
（ ）第4章 受弯构件正截面承载力1． 混凝土保护层厚度越大越好。
（ ） 2． 对于'fh x≤的T 形截面梁，因为其正截面受弯承载力相当于宽度为'f b 的矩形截面梁，所以其配筋率应按0'h b A f s=ρ来计算。
（ ）3． 板中的分布钢筋布臵在受力钢筋的下面。
（ ）4． 在截面的受压区配臵一定数量的钢筋对于改善梁截面的延性是有作用的。

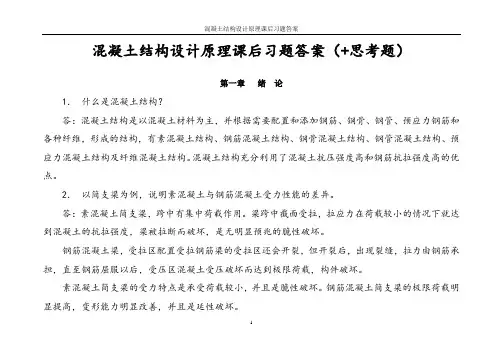

混凝土结构设计原理课后习题答案（+思考题）第一章绪论1．什么是混凝土结构？答：混凝土结构是以混凝土材料为主，并根据需要配置和添加钢筋、钢骨、钢管、预应力钢筋和各种纤维，形成的结构，有素混凝土结构、钢筋混凝土结构、钢骨混凝土结构、钢管混凝土结构、预应力混凝土结构及纤维混凝土结构。
混凝土结构充分利用了混凝土抗压强度高和钢筋抗拉强度高的优点。
2．以简支梁为例，说明素混凝土与钢筋混凝土受力性能的差异。
答：素混凝土简支梁，跨中有集中荷载作用。
梁跨中截面受拉，拉应力在荷载较小的情况下就达到混凝土的抗拉强度，梁被拉断而破坏，是无明显预兆的脆性破坏。
钢筋混凝土梁，受拉区配置受拉钢筋梁的受拉区还会开裂，但开裂后，出现裂缝，拉力由钢筋承担，直至钢筋屈服以后，受压区混凝土受压破坏而达到极限荷载，构件破坏。
素混凝土简支梁的受力特点是承受荷载较小，并且是脆性破坏。
钢筋混凝土简支梁的极限荷载明显提高，变形能力明显改善，并且是延性破坏。
学习好帮手3．钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的条件是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。
4．混凝土结构有什么优缺点？答：优点：（1）可模性好；（2）强价比合理；（3）耐火性能好；（4）耐久性能好；（5）适应灾害环境能力强，整体浇筑的钢筋混凝土结构整体性好，对抵抗地震、风载和爆炸冲击作用有良好性能；（6）可以就地取材。
钢筋混凝土结构的缺点：如自重大，不利于建造大跨结构；抗裂性差，过早开裂虽不影响承载力，但对要求防渗漏的结构，如容器、管道等，使用受到一定限制；现场浇筑施工工序多，需养护，工期长，并受施工环境和气候条件限制等。
5．房屋混凝土结构中各个构件的受力特点是什么？学习好帮手答：在房屋建筑中，永久荷载和楼面活荷载直接作用在楼板上，楼板荷载传递到梁，梁将荷载传递到柱或墙，并最终传递到基础上，各个构件受力特点如下：楼板：是将活荷载和恒荷载通过梁或直接传递到竖向支承结构（柱、墙）的主要水平构件，楼板的主要内力是弯矩和剪力，是受弯构件。
