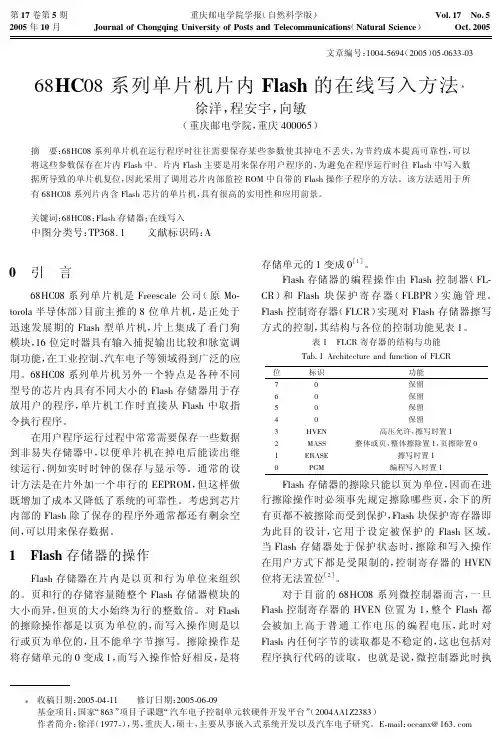

文章编号：!""#$%&’#（(""%）"%$"&))$")** &+!""+系列单片机片内#$%&’的在线写入方法!徐洋，程安宇，向敏（重庆邮电学院，重庆#"""&%）摘*要：&+,-"+系列单片机在运行程序时往往需要保存某些参数使其掉电不丢失，为节约成本提高可靠性，可以将这些参数保存在片内./012中。
片内./012主要是用来保存用户程序的，为避免在程序运行时往./012中写入数据所导致的单片机复位，因此采用了调用芯片内部监控345中自带的./012操作子程序的方法。
该方法适用于所有&+,-"+系列片内含./012芯片的单片机，具有很高的实用性和应用前景。
关键词：&+,-"+；./012存储器；在线写入中图分类号：67)&+8!**文献标识码：9()引)言&+,-"+系列单片机是.:;;1<0/;公司（原5=$ >=:=/0半导体部）目前主推的+位单片机，是正处于迅速发展期的./012型单片机，片上集成了看门狗模块，!&位定时器具有输入捕捉输出比较和脉宽调制功能，在工业控制、汽车电子等领域得到广泛的应用。
&+,-"+系列单片机另外一个特点是各种不同型号的芯片内具有不同大小的./012存储器用于存放用户的程序，单片机工作时直接从./012中取指令执行程序。
在用户程序运行过程中常常需要保存一些数据到非易失存储器中，以便单片机在掉电后能读出继续运行，例如实时时钟的保存与显示等。
通常的设计方法是在片外加一个串行的??7345，但这样做既增加了成本又降低了系统的可靠性。
考虑到芯片内部的./012除了保存的程序外通常都还有剩余空间，可以用来保存数据。

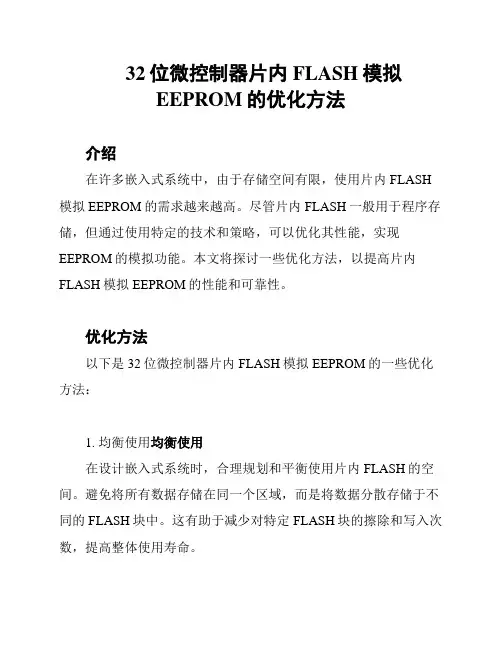

32位微控制器片内FLASH模拟EEPROM的优化方法介绍在许多嵌入式系统中，由于存储空间有限，使用片内FLASH 模拟EEPROM的需求越来越高。
尽管片内FLASH一般用于程序存储，但通过使用特定的技术和策略，可以优化其性能，实现EEPROM的模拟功能。
本文将探讨一些优化方法，以提高片内FLASH模拟EEPROM的性能和可靠性。
优化方法以下是32位微控制器片内FLASH模拟EEPROM的一些优化方法：1. 均衡使用均衡使用在设计嵌入式系统时，合理规划和平衡使用片内FLASH的空间。
避免将所有数据存储在同一个区域，而是将数据分散存储于不同的FLASH块中。
这有助于减少对特定FLASH块的擦除和写入次数，提高整体使用寿命。
2. 页面写入页面写入当需要更新EEPROM模拟数据时，使用页面写入技术。
页面写入允许仅擦除和更新需要修改的页，而不是整个FLASH块。
这样可以提高写入速度，并降低擦写操作对整个系统的影响。
3. 坏块管理坏块管理片内FLASH中存在可能变得不可用的坏块。
建议在设计中引入坏块管理机制，以跳过坏块并继续使用可用的块。
可以使用坏块检测和修复算法，例如差错校验码（ECC）和纠错码（ECC）等。
4. 数据压缩和编码数据压缩和编码为了节省片内FLASH的空间，可以使用数据压缩和编码技术。
通过选择适当的算法和技术，可以减小数据的存储空间，并提高系统的效率和性能。
5. 缓存和缓冲区缓存和缓冲区在实现片内FLASH模拟EEPROM时，考虑引入缓存和缓冲区以提高读取和写入操作的效率。
通过将数据预先加载到缓存中，可以减少对FLASH的访问次数，从而提高性能和响应速度。
结论通过使用上述优化方法，可以改善32位微控制器片内FLASH模拟EEPROM的性能和可靠性。
均衡使用、页面写入、坏块管理、数据压缩和编码以及缓存和缓冲区的使用，将有助于提高系统的效率，并减少对片内FLASH的擦写次数，延长其寿命。
在实际设计中，可以根据具体需求选择适当的优化策略，以满足系统的要求。

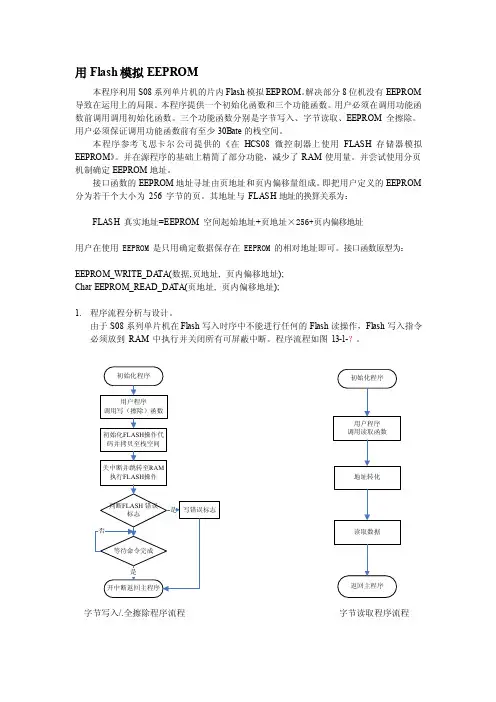

用Flash模拟EEPROM本程序利用S08系列单片机的片内Flash模拟EEPROM。
解决部分8位机没有EEPROM 导致在运用上的局限。
本程序提供一个初始化函数和三个功能函数。
用户必须在调用功能函数前调用调用初始化函数。
三个功能函数分别是字节写入、字节读取、EEPROM全擦除。
用户必须保证调用功能函数前有至少30Bate的栈空间。
本程序参考飞思卡尔公司提供的《在HCS08 微控制器上使用FLASH 存储器模拟EEPROM》。
并在源程序的基础上精简了部分功能，减少了RAM使用量。
并尝试使用分页机制确定EEPROM地址。
接口函数的EEPROM地址寻址由页地址和页内偏移量组成。
即把用户定义的EEPROM 分为若干个大小为256字节的页。
其地址与FLASH地址的换算关系为：FLASH真实地址=EEPROM空间起始地址+页地址×256+页内偏移地址用户在使用EEPROM是只用确定数据保存在EEPROM的相对地址即可。
接口函数原型为：EEPROM_WRITE_DA TA(数据,页地址, 页内偏移地址);Char EEPROM_READ_DA TA(页地址, 页内偏移地址);1.程序流程分析与设计。
由于S08系列单片机在Flash写入时序中不能进行任何的Flash读操作，Flash写入指令必须放到RAM中执行并关闭所有可屏蔽中断。
程序流程如图13-1-？。
字节写入/.全擦除程序流程字节读取程序流程图13-1-？2.程序源代码。
此程序在CodeWarrior 6.0继承编译环境中编译通过/*****************************************************///河南工业大学Freescale MCU&DSP联合实验室// 文件名：flash_program.h// CPU ：MC9S08A W60// 版本：v1.0// 日期：2008年8月12日// 调试环境：CodeWarrior 6.0// 作者：曾滔// 描述: 头文件，用于保存初始化EEPROM设定、用户定制参数、编译器参数等信息。

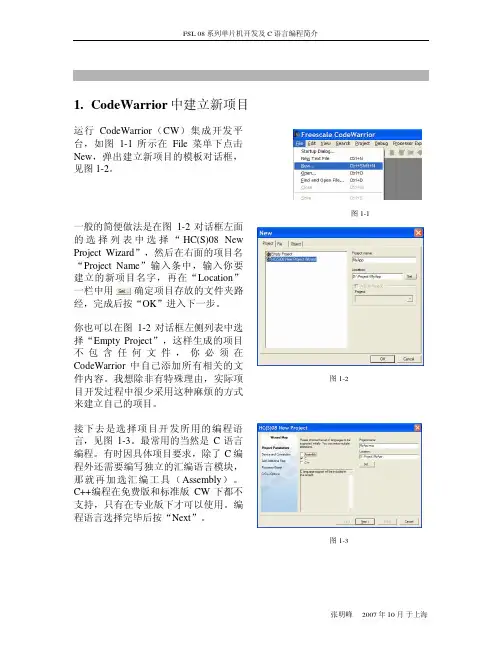

1.CodeWarrior中建立新项目运行CodeWarrior（CW）集成开发平台，如图1-1所示在File菜单下点击New，弹出建立新项目的模板对话框，见图1-2。
一般的简便做法是在图1-2对话框左面的选择列表中选择“HC(S)08 New Project Wizard”，然后在右面的项目名“Project Name”输入条中，输入你要建立的新项目名字，再在“Location”一栏中用确定项目存放的文件夹路经，完成后按“OK”进入下一步。
你也可以在图1-2对话框左侧列表中选择“Empty Project”，这样生成的项目不包含任何文件，你必须在CodeWarrior中自己添加所有相关的文件内容。
我想除非有特殊理由，实际项目开发过程中很少采用这种麻烦的方式来建立自己的项目。
接下去是选择项目开发所用的编程语言，见图1-3。
最常用的当然是C语言编程。
有时因具体项目要求，除了C编程外还需要编写独立的汇编语言模块，那就再加选汇编工具（Assembly）。
C++编程在免费版和标准版CW下都不支持，只有在专业版下才可以使用。
编程语言选择完毕后按“Next”。
图1-1图1-2图1-3这时将出现如图1-4的对话框，让你选择项目开发对应的MCU 型号。
在CW5.x 版本下支持几乎所有的HC08和大部分HCS08单片机型号。
在最新的CW6.x 中，增加了飞思卡尔最低端的8位机（RS08系列）和低端32位处理器（Coldfire V1系列）的支持，但HC08系列的有些型号没有被包含在内。
由于HC08为比较老的产品系列，已经不推荐在新项目设计中选用，因此影响不会太大。
对于新用户来说，请尽量直接安装CW6.x 或以后推出的更新版本。
以典型的9S08系列为例，当你选择了一个MCU 型号后，在图1-4右侧会显示出所有针对该型号芯片可用的项目调试场景。
其中：∙ “Full Chip Simulator ”是芯片全功能模拟仿真，即无需任何目标系统的硬件资源，直接在你的PC 机上模拟运行单片机的程序，在模拟运行过程中可以观察调试程序的各项控制和运行流程，分析代码运行的时间，观察各种变量，等等。
HCS08微控制器上有关内存分配的几个问题师英，shylion@ 这里讨论HCS08微控制器上的几个有关内存分配的问题，提及其存储器编址模型；数据对齐；Tiny和Small两种内存模型的差异；以及堆和栈的分配。
指正错误与讨论其中细节，请电邮到shylion@。
谢谢。
目录：HCS08微控制器上有关内存分配的几个问题..............................................- 1 -1.1. HCS08的存储器映射...............................................................................- 2 -1.1外设寄存器.........................................................................................- 2 -1.2 RAM....................................................................................................- 5 -1.3 FLASH................................................................................................- 5 -1.4 向量（Vectors）................................................................................- 6 -1.2. 数据对齐....................................................................................................- 7 -1.3. HCS08的存储器模型：Tiny和Small....................................................- 9 -1.4. 堆（heap segment） (12)1.5. 栈（stack segment） (13)1.1. HCS08的存储器映射每个HCS08微控制器的存储器映射（Memory Map ）都不一样，但是它们都有相同的分配结构——一个线性的统一编址的16bit （总共64K ）寻址空间。

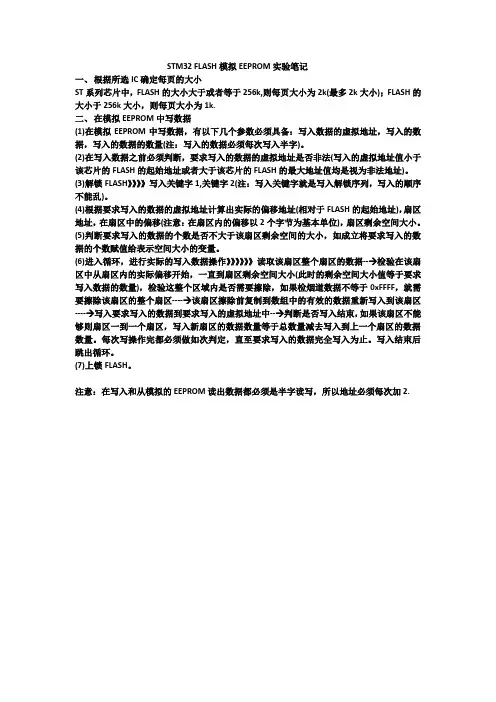

STM32 FLASH模拟EEPROM实验笔记一、根据所选IC确定每页的大小ST系列芯片中，FLASH的大小大于或者等于256k,则每页大小为2k(最多2k大小)；FLASH的大小于256k大小，则每页大小为1k.二、在模拟EEPROM中写数据(1)在模拟EEPROM中写数据，有以下几个参数必须具备：写入数据的虚拟地址，写入的数据，写入的数据的数量(注：写入的数据必须每次写入半字)。
(2)在写入数据之前必须判断，要求写入的数据的虚拟地址是否非法(写入的虚拟地址值小于该芯片的FLASH的起始地址或者大于该芯片的FLASH的最大地址值均是视为非法地址)。
(3)解锁FLASH》》》》写入关键字1,关键字2(注：写入关键字就是写入解锁序列，写入的顺序不能乱)。
(4)根据要求写入的数据的虚拟地址计算出实际的偏移地址(相对于FLASH的起始地址)，扇区地址，在扇区中的偏移(注意：在扇区内的偏移以2个字节为基本单位)，扇区剩余空间大小。
(5)判断要求写入的数据的个数是否不大于该扇区剩余空间的大小，如成立将要求写入的数据的个数赋值给表示空间大小的变量。
(6)进入循环，进行实际的写入数据操作》》》》》》读取该扇区整个扇区的数据--→检验在该扇区中从扇区内的实际偏移开始，一直到扇区剩余空间大小(此时的剩余空间大小值等于要求写入数据的数量)，检验这整个区域内是否需要擦除，如果检烟道数据不等于0xFFFF，就需要擦除该扇区的整个扇区----→该扇区擦除前复制到数组中的有效的数据重新写入到该扇区----→写入要求写入的数据到要求写入的虚拟地址中--→判断是否写入结束，如果该扇区不能够则扇区一到一个扇区，写入新扇区的数据数量等于总数量减去写入到上一个扇区的数据数量。
每次写操作完都必须做如次判定，直至要求写入的数据完全写入为止。
写入结束后跳出循环。
(7)上锁FLASH。
注意：在写入和从模拟的EEPROM读出数据都必须是半字读写，所以地址必须每次加2.。

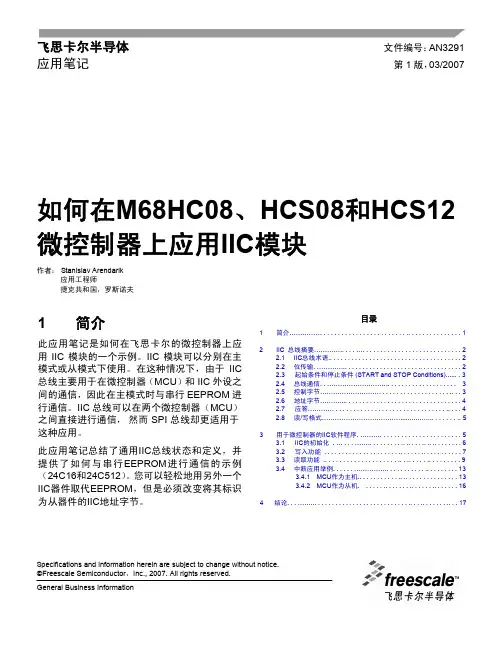

飞思卡尔半导体文件编号：AN3291 应用笔记第1版，03/2007Specifications and information herein are subject to change without notice. ©Freescale Semiconductor，Inc., 2007. All rights reserved.General Business Information如何在M68HC08、HCS08和HCS12微控制器上应用IIC模块作者： Stanislav Arendarik应用工程师捷克共和国，罗斯诺夫1 简介此应用笔记是如何在飞思卡尔的微控制器上应用IIC模块的一个示例。
IIC模块可以分别在主模式或从模式下使用。
在这种情况下，由于IIC 总线主要用于在微控制器（MCU）和IIC外设之间的通信，因此在主模式时与串行EEPROM进行通信。
IIC总线可以在两个微控制器（MCU）之间直接进行通信，然而SPI总线却更适用于这种应用。
此应用笔记总结了通用IIC总线状态和定义，并提供了如何与串行EEPROM进行通信的示例（24C16和24C512）。
您可以轻松地用另外一个IIC器件取代EEPROM，但是必须改变将其标识为从器件的IIC地址字节。
目录1 简介…………… . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 12 IIC 总线摘要………….. . . . …. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.1 IIC总线术语.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.2 位传输. ………….. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 22.3 起始条件和停止条件(START and STOP Conditions)...... . 32.4 总线通信. . ……………………….. . . . . . . . . . . . . . . . . . . . 32.5 控制字节………………………. . . . . . . . . . . . . . . . . . . . .. . . 32.6 地址字节……….... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.7 应答………… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 42.8 读/写格式………………………………......…..…... . . . . . . .. 53 用于微控制器的IIC软件程序. ………. . . . . . . . . . . . . . . . . . . . . . . 53.1 IIC的初始化. … . . . …….. . . . . . . . . .. .. . . . .. .. .. . . . . . . . 63.2 写入功能. . . . . . . . . . . . . . . . . . . . . .. . . . . . .. . . . . . . . . . . 73.3 读取功能 .. . . . . . . . . . . . . . . . . . . . .. . .. . . . . .. . . . . . . . . 93.4 中断应用举例. . . . . . ……………. . . . . . . . . . . .. . . . . . . . . 133.4.1 MCU作为主机.. . . . . . . . . . . .. .. . . . . . . . . . . . . . . 133.4.2 MCU作为从机. . . . . . .. . . . . . . .. . . . . . .. . . . . . . 164 结论. . . ……... . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .. . . . . . . .. . . 17IIC总线摘要2 IIC 总线摘要IIC总线是基于主机和从机间线与（开漏）连接的双向、两线式总线。
在HCS08微控制器上使用FLASH存储器模拟EEPROM飞思卡尔半导体北京分公司师英(jerry.shi@)在微控制器应用的很多场合，EEPROM被用来保存要求掉电仍然保持的数据，包括系统配置数据、过程数据、测量或运算结果等。
虽然HCS08系列微控制器并不包含片上EEPROM，然而它所拥有的高性能FLASH存储器可以方便地实现数据存储功能。
在本文中，提供了4个封装好的函数来实现EEPROM的模拟功能，屏蔽了复杂的底层操作，可以很方便地集成到应用程序中去。
HCS08微控制器片上FLASH的性能HCS08的程序存储器为0.25um工艺FLASH，以512bytes为一个页组织。
表1给出了HCS08片上FLASH存储器的大部分特性。
HCS08在150 kHz到200 kHz之间。
假如f FCLK被设置为200 kHz，则编程一个字节的时间为：9 × (1/200 kHz) = 45 us使用突发模式编程，每编程一个字节的时间为：4 × (1/200 kHz) = 20 us而擦除一页的时间为：4000 × (1/200 kHz) = 20 ms全部擦除的时间为：20000× (1/200 kHz) = 100 ms更多擦写周期，100,000次在室温下，HCS08片上FLASH存储器的典型擦写次数为10万次。
在全温度范围内，昀小值为1万次。
另外可以采用数学办法来循环使用FLASH存储器的一个页面，从而成倍扩展FLASH的擦写次数。
内建擦除和编程算法，全工作电压范围内可以工作HCS08微控制器的工作电压有两种，分别是1.8V~3.6V和2.7V~5.5V。
由于采用内部的电荷泵来产生编程电压，绝大部分HCS08微控制器的FLASH存储器都可以在整个工作电压范围之内完成编程和擦除操作。
FLASH存储器的编程和擦除操作都有由内建的算法逻辑完成，用户程序只要向FLASH命令寄存器写入相应的命令即可调用这些算法逻辑。
由于编程电压的打开、关闭以及其时序都由内部算法完成，使得FLASH操作变得更加简单和安全。
灵活的FLASH块保护功能灵活的FLASH块保护功能使得FLASH可以按页被保护，被保护的页不会被误擦除或者误编程。
当应用程序中包含FLASH编程和擦除代码的时候，这种安全性的考虑尤其重要。
以上特点使EEPROM的模拟非常方便和可靠。
FLASH控制和状态寄存器HCS08微控制器用于FLASH的寄存器一共6个。
FLASH Clock Divider Register (FCDIV, 地址0x1820)DIVLD: 分频系数写入标志FCDIV是一个只写一次的寄存器，这一位用来表示自从昀近一次复位后，FCDIV 是否已经被写过。
复位清除该位；向FCDIV第一次写入数据设置该位。
0 – FCDIV从复位后还没有被写过，FLASH的擦除和编程操作被禁止；1 – FCDIV从复位后已经被写过，FLASH的擦除和编程操作被使能。
PRDIV8: FCLK预分频选择0 –输入到FLASH Clock分频器的时钟源为总线频率；1 –输入到FLASH Clock 分频器的时钟源为总线频率的1/8。
DIV: FCLK的分频系数FCLK可以用下面的公式计算：FCLK = bus frequency ÷ (8exp( PRDIV8)×(DIV +1))FLASH Options Register (FOPT和NVOPT,地址0x1821和0xFFBF)复位后，NVOPT的内容被自动复制到FOPT。
其中的4个有效位用于设置FLASH和RAM的安全机制。
KEYEN：后门密钥使能0 –后门密钥禁止；1 –后门密钥机制使能。
如果固件程序向FLASH地址NVBACKKEY~NVBACKKEY7写正确的密钥，则安全机制被暂时关闭，直到下一次复位。
FNORED：中断向量表重定位使能0 –正常中断向量表；1 –中断向量表被重新定位。
SEC[1:0]：安全机制选择这两位用于选择FLASH和RAM的安全机制。
在所有4种可能的取值中，只有1:0禁止安全机制，其它的3种取值都启用安全机制。
FLASH Configuration Register (FCNFG，地址0x1823)KEYACC：使能后门密钥比较0 –向地址NVBACKKEY的写操作被作为编程或者擦除的开始； 1 –向地址NVBACKKEY的写操作被作为比较密钥。
FLASH Protection Register (FPROT和NVPROT，地址0x1824和0xFFBD)FPS：FLASH保护选择当FPDIS为0，FPS的内容为FLASH的昀后一个不受保护的单元的地址的高7位。
FPDIS：FLASH保护禁止0 –由FPS设定的地址以后的页面都被保护，无法进行编程和擦除操作； 1 – FLASH保护未打开。
FLASH Status Register (FSTAT，地址0x1825)FCBEF：FLASH命令缓冲器为空标志0 –命令缓冲器非空，此时不能执行新的命令；1 – FLASH访问错误。
可能的原因有：FDIV没有初始化之前写FLASH，在FCBEF置位（命令缓冲空）前写FLASH，在完成前一个命令前重复写一个FLASH地址，在完成前一个命令前重复写FCMD，在写FLASH地址时写除FCMD之外的其它FLASH控制寄存器，向FCMD写非法的命令编码，在向FCMD写命令之后试图访问（读或写）除FSTAT之外的FLASH控制寄存器，在编程或者擦除命令执行过程中进入休眠模式（命令终止），在MCU被加密时通过背景调试命令写字节编程、突发编程或者页擦除命令，向FCBEF写0以取消未执行完成的命令，等等。
FBLANK：FLASH为空（0xFF）标志0 –完成检查空命令后，此标志表示FLASH单元非空； 1 –完成检查空命令后，此标志表示FLASH单元为空。
FLASH Command Register (FCMD，地址0x1826)FCMD寄存器用来接收FLASH操作命令。
合法的命令定义如表2所列。
FLASH操作流程在5种FLASH操作命令中，全部擦除命令只有调试或者烧录工具才会用到。
检查空命令只在解除加密机制时才能用到。
突发模式字节编程省去了更新目标地址的操作流程，从而可以节省编程时间。
在本文的例程中，暂时没有使用突发模式。
如果需要尽可能减少FLASH编程的时间以节约CPU资源，或者节省电流，则应采用突发编程模式。
图1描述了字节编程和页擦除操作的流程。
图1：FLASH字节编程和页擦除流程需要注意的是，流程中描述的部分操作代码必须在RAM中运行，因为FLASH阵列被加上编程电压后，从中取指是不安全的。
在这个API中，这些代码首先被复制到一个局部变量的数组中，亦即栈中运行。
当编程或擦除程序退出后，栈空间的内容被自动摧毁。
下面3个静态函数仅供API 内部使用：static void flash_byte_prog(unsigned int_addr, unsigned char_data);static void flash_page_erase(unsigned int _addr);static unsigned charflash_byte_read(unsigned int _addr);flash_byte_prog()向FLASH的指定地址写入一个字节的数据；flash_page_erase()擦除指定的一页；而flash_byte_read()读取FLASH指定地址的1字节数据。
EEPROM 模拟的实现在 API 中，使用了 FLASH 的两个单独的页（共 1024字节）来实现 EEPROM 的模拟。
应用程序必须定义需要的 EEPROM 的长度（以字节为单位）EEPROM_DATA_LEN 。
EEPROM 数据被打包为一种简化的定长记录格式，每次写入操作时，首先根据标志 FLAG_CURRENT_PAGE 找出当前页，然后遍历当前页中的已有记录，直到找出下一个空记录地址，向下一个空的地址写入标志 FLAG_RECORD_USED 来标志该 N+1个单元被使用，然后写入 N 字节的用户数据。
读取时，首先找出当前页，顺序遍历当前页中的记录的标志字节，直到找到昀后一个记录，然后读取它的数据空间。
0x55 N 字节数据FLAG_RECORD_USED = 0x55 EEPROM_DATA_LEN = N 图 2：定长记录格式的 EEPROM 数据 写入时，如果当前页面剩余的空间不足写入一个新的记录，则新记录被写入另一页，并且在该页的昀后一个单元写入标志 FLAG_CURRENT_PAGE ，标志该页为当前页。
这样的实现模型交替使用 FALSH 的两页来保存 EEPROM 数据，并且在每一页中，都交替使用几乎所有空间，在保证数据可靠性的同时，也有效地延长了 FLASH 的擦写周期。
此时的擦写周期取决于 EEPROM 数据长度。
模拟 EEPROM 的擦写周期 = ((512 - 1) ÷ (EEPROM_DATA_LEN + 1)) × 100,000 × 2次HCS08_EEPROM_API 函数说明 这个 API 提供给用户 5个接口函数，可以方便地实现EEPROM 的模拟，屏蔽了底层的操作，并且适用于所有 HCS08系列微控制器。
在使用这些函数之前，必须定义一些宏。
预定义• EEPROM_DATA_LEN- 6 - 2006年 10月 10日 Reversion 0.10x55 N 字节数据 0x55 N 字节数据 0x55N 字节数据每页 X 个记录……0x55N 字节数据剩余的字节单元0xAAFLAG_RECORD_USED = 0x55 FLAG_CURRENT_PAGE = 0xAA EEPROM_DATA_LEN = N PAGE_REUSE_TIMES = X图 2：重复使用一页中的空间使用的EEPROM的大小。
昀大为510字节。
但是当此值比较小时，程序占用的资源比较经济，因为在进行模拟的EEPROM读、写和更新操作时，都占用了以该值为大小的栈空间。
因此也要仔细分配工程的栈空间大小，在工程的链接器参数PRM文件中指定适当的STACKSIZE。
•HCS08_FLASH_START_ADDR定义为控制器的片上FLASH的起始地址。
每个不同的微控制器该值可能不同。
模拟的EEPROM 的空间被分配在FLASH空间的头两页中。
在PRM文件中可以找到这个地址。
注意，在PRM 文件中，ROM的分配空间也要做相应修改，使其起始地址为原来值+1024。
•HCS08_FLASH_PAGE_SIZE FLASH页面大小。
