心电图基本原理及应用-总医院

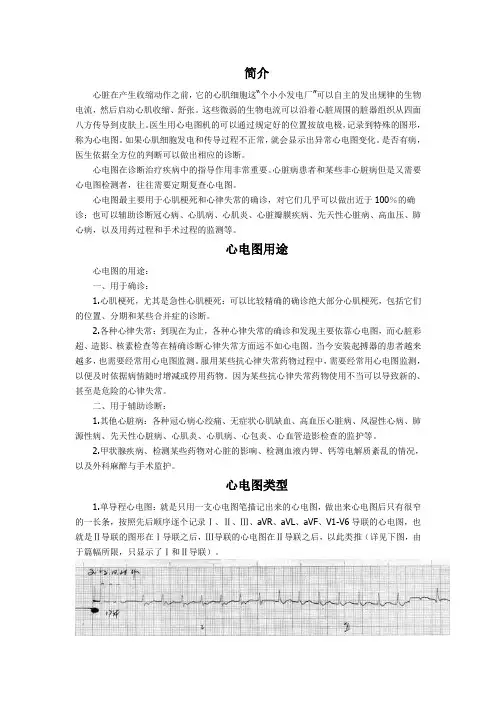

简介心脏在产生收缩动作之前，它的心肌细胞这“个小小发电厂”可以自主的发出规律的生物电流，然后启动心肌收缩、舒张。

这些微弱的生物电流可以沿着心脏周围的脏器组织从四面八方传导到皮肤上。

医生用心电图机的可以通过规定好的位置按放电极，记录到特殊的图形，称为心电图。

如果心肌细胞发电和传导过程不正常，就会显示出异常心电图变化。

是否有病，医生依据全方位的判断可以做出相应的诊断。

心电图在诊断治疗疾病中的指导作用非常重要。

心脏病患者和某些非心脏病但是又需要心电图检测者，往往需要定期复查心电图。

心电图最主要用于心肌梗死和心律失常的确诊，对它们几乎可以做出近于100％的确诊；也可以辅助诊断冠心病、心肌病、心肌炎、心脏瓣膜疾病、先天性心脏病、高血压、肺心病，以及用药过程和手术过程的监测等。

心电图用途心电图的用途：一、用于确诊：1.心肌梗死，尤其是急性心肌梗死：可以比较精确的确诊绝大部分心肌梗死，包括它们的位置、分期和某些合并症的诊断。

2.各种心律失常：到现在为止，各种心律失常的确诊和发现主要依靠心电图，而心脏彩超、造影、核素检查等在精确诊断心律失常方面远不如心电图。

当今安装起搏器的患者越来越多，也需要经常用心电图监测。

服用某些抗心律失常药物过程中，需要经常用心电图监测，以便及时依据病情随时增减或停用药物。

因为某些抗心律失常药物使用不当可以导致新的、甚至是危险的心律失常。

二、用于辅助诊断：1.其他心脏病：各种冠心病心绞痛、无症状心肌缺血、高血压心脏病、风湿性心病、肺源性病、先天性心脏病、心肌炎、心肌病、心包炎、心血管造影检查的监护等。

2.甲状腺疾病、检测某些药物对心脏的影响、检测血液内钾、钙等电解质紊乱的情况，以及外科麻醉与手术监护。

心电图类型1.单导程心电图：就是只用一支心电图笔描记出来的心电图，做出来心电图后只有很窄的一长条，按照先后顺序逐个记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1-V6导联的心电图，也就是Ⅱ导联的图形在Ⅰ导联之后，Ⅲ导联的心电图在Ⅱ导联之后，以此类推（详见下图，由于篇幅所限，只显示了Ⅰ和Ⅱ导联）。

心电图技术总结报告心电图（Electrocardiogram，简称ECG）是一种重要的无创性检查方法，通过记录心脏电活动，用以评估心脏功能和诊断心脏疾病。

本报告旨在总结心电图技术的原理、应用和进展，以及其在医疗领域中所起到的重要作用。

1. 心电图技术的原理和方法心电图技术基于测量身体表面上的心电信号，通常通过将多个电极放置在胸部、四肢和其他特定位置上来记录这些信号。

电极将心脏的电活动转换为图形化的波形，供临床医生进行分析和诊断。

2. 心电图技术的应用心电图技术在诊断心脏疾病中起着至关重要的作用。

临床医生通过观察心电图波形的形态、频率和时间间隔来判断心脏是否正常。

心电图可以用于检测心律失常、缺血性心脏病、心肌梗死、心力衰竭和其他心脏病变等。

3. 心电图技术的进展与创新随着科技的进步，心电图技术也在不断发展和创新。

其中一个重要的趋势是无线心电图监测系统的出现。

传统的心电图记录需要患者到医院进行，在一定程度上限制了心电图的实时监测。

然而，无线心电图系统的出现使得患者可以在家中或日常生活中进行心电图监测，提高了监测的连续性和便捷性。

此外，人工智能在心电图分析中的应用也是一项重要的创新。

通过将大数据和机器学习应用于心电图波形的分析，可以提高心脏疾病的早期诊断和风险评估的准确性。

这对于提高患者的生存率和预后具有重要意义。

4. 心电图技术的局限性和挑战尽管心电图技术在心脏疾病的诊断中具有重要作用，但它也存在一些局限性和挑战。

首先，某些心脏疾病的诊断可能需要结合其他检查方法，如超声心动图、核磁共振等。

其次，心电图的解读需要临床医生具备丰富的经验和专业知识，以避免漏诊或误诊。

此外，心电图的记录质量也受到患者的个体差异、体位和动作等因素的影响，需要有良好的操作技巧和仪器质量控制。

5. 对心电图技术的未来展望随着科技的不断进步和创新，心电图技术在未来将持续发展和改进。

无线心电图技术的普及将提高心电图监测的便捷性和连续性。

正常心电图知识点总结一、心电图的基本概念1. 心电图的产生原理心脏是一个由心肌组成的具有自主节律、自动传导和兴奋传导功能的脏器，心肌细胞通过电生理活动产生的电信号，产生心脏电活动。

这种电活动经皮肤表面传导到表面的电极上，形成的记录称为心电图。

2. 心电图的记录方法心电图是通过将心脏电活动传导到体表上，经过放大、滤波、放大和记录等步骤，形成纸带上的图形。

常见的记录方法有静态心电图和动态心电图。

静态心电图是通过将电极贴在患者的皮肤上，记录一段时间内的心电活动。

动态心电图通常是指24小时动态心电图，通过患者佩戴便携式心电图仪器，持续记录24小时内的心电活动。

3. 心电图的波形正常心电图包含有P波、QRS波群和T波，它们代表了心脏不同阶段的电活动。

P波代表心房的兴奋传导，QRS波群代表心室的兴奋传导，T波代表心室的复极。

这些波形的形态和持续时间都可以用来判断心脏的功能状态。

二、正常心电图的特征1. P波P波是由心房兴奋传导所产生的，其形态应该是相对正常的，持续时间通常在0.06-0.12秒之间。

在Ⅱ、Ⅲ和aVF导联中，P波应该是正向的，而在aVR导联中为负向。

2. PR间期PR间期是指从P波开始到QRS波群开始的时间，通常持续时间在0.12-0.2秒之间。

正常的PR间期可以反映房室结和心室肌细胞的兴奋传导情况，对于心房、心室和传导系统的异常有一定的诊断价值。

3. QRS波群QRS波群是由心室兴奋传导所产生的，其持续时间应该在0.06-0.1秒之间。

在Ⅰ、aVL、V5和V6导联中，QRS波群应该是正向的；在Ⅱ、Ⅲ和aVF导联中，QRS波群应该是负向的。

4. ST段ST段是从QRS波群结束到T波开始的一段时间，通常是等电位的。

ST段的抬高或压低可以反映心肌缺血或损伤等病理性改变。

5. T波T波代表心室的复极，其形态应该是相对正常的，通常是正向的。

T波的改变可以反映心肌再极化异常，如低钾血症、心肌缺血和心肌病等疾病。

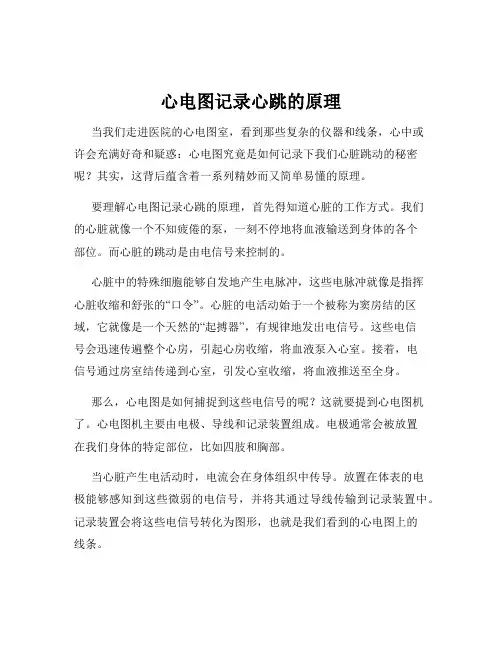

心电图记录心跳的原理当我们走进医院的心电图室，看到那些复杂的仪器和线条，心中或许会充满好奇和疑惑：心电图究竟是如何记录下我们心脏跳动的秘密呢？其实，这背后蕴含着一系列精妙而又简单易懂的原理。

要理解心电图记录心跳的原理，首先得知道心脏的工作方式。

我们的心脏就像一个不知疲倦的泵，一刻不停地将血液输送到身体的各个部位。

而心脏的跳动是由电信号来控制的。

心脏中的特殊细胞能够自发地产生电脉冲，这些电脉冲就像是指挥心脏收缩和舒张的“口令”。

心脏的电活动始于一个被称为窦房结的区域，它就像是一个天然的“起搏器”，有规律地发出电信号。

这些电信号会迅速传遍整个心房，引起心房收缩，将血液泵入心室。

接着，电信号通过房室结传递到心室，引发心室收缩，将血液推送至全身。

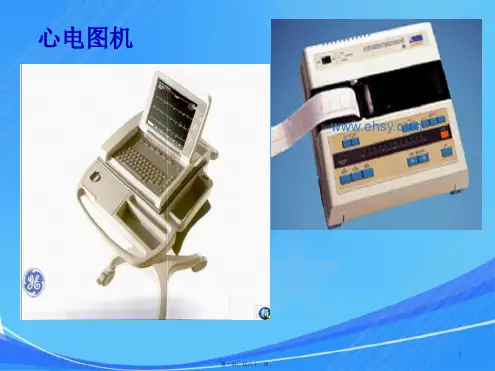

那么，心电图是如何捕捉到这些电信号的呢？这就要提到心电图机了。

心电图机主要由电极、导线和记录装置组成。

电极通常会被放置在我们身体的特定部位，比如四肢和胸部。

当心脏产生电活动时，电流会在身体组织中传导。

放置在体表的电极能够感知到这些微弱的电信号，并将其通过导线传输到记录装置中。

记录装置会将这些电信号转化为图形，也就是我们看到的心电图上的线条。

心电图上的线条可不是随意乱画的，它们有着特定的含义。

每一个波和段都代表着心脏在不同阶段的电活动。

比如，P 波代表心房的去极化，也就是心房的兴奋过程；QRS 波群则反映了心室的去极化，是心室兴奋的表现；T 波表示心室的复极化，也就是心室恢复到安静状态的过程。

通过观察这些波和段的形态、幅度和时间间隔，医生可以判断心脏的功能是否正常。

例如，如果 P 波的形态异常，可能意味着心房存在问题；QRS 波群增宽可能提示心室传导异常；T 波倒置可能表示心肌缺血等。

为了更准确地记录心电图，患者在检查时需要保持安静、放松的状态。

电极的放置位置也必须准确无误，否则可能会影响到心电图的准确性。

此外，心电图还可以帮助医生诊断各种心脏疾病。

比如，心律失常是指心脏跳动的节律不正常，通过心电图可以明确心律失常的类型，如早搏、心动过速、心动过缓等。

心电监护仪的原理与应用的总结引言心电监护仪是一种常见的医疗设备，广泛应用于医院、急诊部门、心血管介入手术室等环境中。

它通过测量和记录心脏电信号，可以帮助医生诊断心脏疾病，监测患者的心脏情况等。

本文将对心电监护仪的原理和应用进行总结和介绍。

心电监护仪的原理心电监护仪的工作原理主要基于心电传感器的测量和信号处理。

下面将详细介绍心电监护仪的原理。

1.心电传感器：心电传感器是心电监护仪的核心组件之一。

它通常采用导联电极将心脏电信号从身体表面采集出来。

2.信号放大器：心电传感器采集到的心脏电信号非常微弱，需要通过信号放大器放大到可以被医生读取和分析的幅度。

3.滤波器：心电信号中常常受到各种干扰，例如肌肉运动、电源噪声等，滤波器可以去除这些干扰信号，保留心脏电信号。

4.ADC转换：放大和滤波后的心电信号是模拟信号，需要通过ADC（模数转换器）将模拟信号转换为数字信号，以便计算机进行处理和显示。

5.数字信号处理：心电监护仪通常配备有强大的数字信号处理功能，可以对心电信号进行各种操作，例如心率分析、心律失常检测等。

心电监护仪的应用心电监护仪在医疗领域有着广泛的应用。

下面列举几个常见的应用场景。

1.心脏病诊断：心电监护仪可以记录和分析心脏电信号，帮助医生快速准确地诊断心脏病，例如心律失常、心肌缺血等。

2.术中监测：在手术过程中，心电监护仪可以持续监测患者的心脏情况，及时发现异常情况，提高手术安全性。

3.康复监测：心电监护仪可以用于康复机构对心脏病人进行监测和评估康复效果，帮助病人进行有效的康复训练。

4.体育运动：一些运动员在训练和比赛过程中需要进行心率监测，心电监护仪可以帮助他们了解自己的身体状况，调整训练强度。

5.心电图记录：心电监护仪可以将心脏电信号记录下来，生成心电图，供医生进一步分析和研究。

总结心电监护仪是一种重要的医疗设备，通过测量和记录心脏电信号，可以帮助医生诊断心脏疾病，监测患者的心脏情况等。

本文对心电监护仪的原理和应用进行了总结和介绍。

心电图各导联应怎么放颜色依次为何心电图各导联应怎么放颜色依次为何心电图是一种重要的心脏疾病诊断工具，它包含12个导联。

每个导联的颜色都是有规律的。

其中前六个导联是标准导联，在心电图诊断中最常用。

它们的颜色依次为：黄色、绿色、红色、蓝色、橙色和紫色。

后六个导联被称为附加导联，它们的颜色依次为：黑色、粉色、棕色、灰色、白色和绿黄相间。

颜色的顺序有一定规律，主要是为了方便医生在诊断时能够快速找到对应的导联：1. 黄色代表“RA”（右肢臂），也就是在右臂上的导联，而且在标准导联中，RA通常是地球电极。

2. 绿色代表“RL”（右肢腿），也就是在右腿上的导联，而且在标准导联中，RA通常是地球电极。

3. 红色代表“LL”（左肢腿），也就是在左腿上的导联。

4. 蓝色代表“LA”（左肢臂），也就是在左臂上的导联。

5. 橙色代表“V1”，也就是在胸壁第四个内肋间右缘的导联。

6. 紫色代表“V2”，也就是在胸壁第四个内肋间左缘的导联。

7. 黑色代表“V6”，也就是在腋中线水平导联。

8. 粉色代表“V3”，也就是在V2和V4之间的导联。

9. 棕色代表“V5”，也就是在V4和V6之间的导联。

10. 灰色代表“V4”，也就是在胸壁第五个内肋间左中缘导联。

11. 白色代表“V5R”，也是一种胸前导联，但不是标准导联。

12. 绿黄相间代表“V7”和“V8”，也是一种胸前导联，但不是标准导联。

治疗方法对于心电图异常的患者，应该根据异常具体的特点制定相应的治疗方案。

常见的心电图异常类型如下：1. 心律不齐心律不齐是指心脏节律的不规则性。

治疗方法取决于心律不齐的类型和原因。

轻度和暂时的心律不齐不需要特殊治疗；如果心律不齐持续时间很长，或者是由严重的疾病引起的，则需要长期治疗。

2. 心肌缺血心肌缺血是指心肌缺氧引起的疼痛和不适。

治疗心肌缺血的方法主要包括药物治疗和手术治疗。

药物治疗主要包括使用硝酸甘油、阿司匹林和β受体阻滞剂等药物来缓解心肌缺血引起的症状。

医学心电图知识点总结心电图的基本原理是利用导联在不同部位记录心脏电活动图形，通过观察波形和特征来判断心脏的功能状态。

常见的心电图检查包括静息心电图和动态心电图（24小时动态心电图、负荷心电图），它们可以提供丰富的信息帮助医生进行诊断和治疗。

下面我们将结合心电图的临床应用，从导联、波形和常见心律失常等方面对心电图的知识点进行总结。

一、导联心电图采用导联技术记录心脏电活动，导联的选择对于心电图的诊断具有重要意义。

常用的标准导联包括Ⅰ、Ⅱ、Ⅲ导联、aVR、aVL、aVF导联、V1-V6胸导联。

这些导联可以反映心脏电活动在不同方向上的变化，有助于对心脏功能进行全面评价。

Ⅰ. 标准导联1. I导联：将右手与左手电极相连，记录从右手到左手的电压变化。

2. II导联：将右脚电极与左手电极相连，记录从右脚到左手的电压变化。

3. III导联：将右脚电极与左手电极相连，记录从右脚到左手的电压变化。

这三个导联为标准的肢体导联，可以提供心脏电活动在水平和垂直方向上的信息。

Ⅱ. 颈肢导联1. aVR导联：将右手电极与左脚电极相连，记录心脏电活动在胸廓前后的电压变化。

2. aVL导联：将左手电极与右脚电极相连，记录心脏电活动在左胸侧的电压变化。

3. aVF导联：将左脚电极与右手和左手电极相连，记录心脏电活动在胸廓下部的电压变化。

这三个导联为标准的颈肢导联，可以提供心脏电活动在不同方向上的信息。

Ⅲ. 胸导联V1-V6导联：将胸部相应位置的电极与四肢导联相连，用于记录心脏电活动的前后、左右变化，可提供对心脏不同部位电活动的评价。

二、波形心电图上的波形包括P波、QRS波、T波等，它们对于诊断心脏疾病具有重要的临床意义，下面我们对常见波形进行讲解。

Ⅰ. P波P波代表心房去极化过程，通常为正向波峰，其时间正常为0.08-0.1s，振幅不超过2.5mm。

P波异常往往反映心房内传导障碍或者心房增大。

Ⅱ. QRS波QRS波代表心室去极化过程，是心电图上的最大波，其时间正常为0.06-0.1s，振幅应大于0.5mV。
