系统校准步骤一双击LMS图标进入LMS测试系统点击Analyzer并在出现的下拉菜单中选中Calibration出现Analyzer Calibration对话框在出现的Analyzer Calibration对话框中选择Internal选项,并点RUN键进行LMS系统内部校准系统会自行完成内部校准,之后选择External选项并点击RUN键,如下图待系统自行校准到%25时,如下图点OK键,会出现下图如上所示系统运行到%60时,对接线缆中的Qsc和Line In接头点OK键系统运行到%80时候,对接连接线缆中的Qsc和Microphone接头,点OK键校准完成,如果某写项目不能通过,请检查15Pin插头与卡上插座的连接是否紧密.测试参数的快速设定步骤一：进入LMS测试系统，点击Analyzer选中Parameters（或直接按F5即可），出现Analyzer Parameters对话框，如下图步骤二：在此对话框中Output Level中设定测试的电压Data中设定测试项目Source中中设定信号源Data Curve中选择测试曲线的图层分别在Lo Freq[HZ]和Hi Freq[HZ]中选择待测试喇叭所需的低频和高频的测试范围，在Point中输入要求取样的点数，在Direction中选择测试曲线的走势。
SPL的测试首先按照SPL的测试方法接好连接线缆，从快速设置表中加载相应的测试条件如测试所需的电压和项目等。
具体操作如下：步骤一：新建立一个空白的文档，单击File如下图选择NEW选项，便可出现一个新的文档步骤二：点击File选择Load Quickset File选项我们可以在出现的Load Quickset File对话框中选择待测试喇叭的阻抗值相应的文档（如SPL 4Ohm.SET）步骤三：点击Analyzer在下拉菜单中选择Parameters出现Analyzer Parameters对话框在此对话框中设定待测试喇叭所需条件步骤四：按F6键在出现的曲线库里双击要测试的曲线，如下图最后按F9进行测试，每次测试的曲线存入不同的层中。
LMS b 产品指南LMS b 集成的振动噪声解决方案无论是大型航空公司的振动噪声专家，还是家电制造企业试验部门的一名工程师，我们都面临着日益增加的压力与挑战。
当进入到产品实物测试阶段，今天的市场需要创新性解决问题的方法和手段。
市场规则发生了改变，而今，人们要求在无需更多花费的条件下获得完美无缺的产品：包括个性化、致臻的品质、以及环保耐用。
今天随着工程研发领域的数字化，振动噪声工程师正面临挑战：即更高的效率，更低的成本，更多的工作开展于设计流程的早期。
很早以前人们还只是以简单地添加减振隔音材料来遮盖恼人的噪声，这正是LMS b 初始之处。
基于专为面向更便捷与高效的试验系统而设计，LMS b已成为众多试验部门的选择，以实现在保持最佳测试品质的同时提高工作效率，并最终实现对已有设备的最佳投资回报。
LMS b是一套完整的集成振动噪声试验解决方案，是高速多通道数据采集系统和集成的试验、分析、电子报告工具的完美结合。
LMS b可以使试验进行得更为有效、便捷。
对于试验部门来说，它是值得关注的出色的工具，在易用性与功能灵活性方面提供了很好的平衡。
LMS b极大提高了现有设备的工作效率，并在可用的实物样机大幅减少的情况下，仍可获得更全面可靠的试验结果。
完整的振动噪声试验解决方案LMS b是振动噪声试验完整的解决方案，包括声学、旋转机械、结构试验、环境试验、振动控制、电子报告生成及数据管理。
LMS b通过不同应用模块间统一的用户界面及无缝的数据共享，使得软件操作简便易用，极大地提高了用户的工作效率。
此外，LMS b解决方案在一个单独的软硬件系统中即可以处理包括标准的、重复性的，以及进行更为复杂的故障诊断试验。
这保证了系统最大的可扩展性和最佳的投资回报。
高效LMS b具有独特的基于工作流程的界面，为易用性、工作效率和数据一致性设立了新的行业标准。
软件可以自然地随着试验进程，引导用户完成不同的步骤，对测试和分析参数的最佳设置给出建议。
LMS 操作指南一仪器配置与启动LMS模态测试系统包括36个采集通道和4个控制输出通道。
系统启动时必须先启动SCADAS.3，再启动配套计算机，以便于系统的初始化。
二测试系统的软件组成LMS 测试系统软件包括两个模块：Test Lab 和Cada x, 其中后者是前者的早期版本，其它模块都还不包含步进扫频激励模块和纯模态模块，其它模块都基于UNIX系统开发。
目前Test Lab还不包含步进扫频激励模块和纯模态模块，已经包括。
因此应用本套系统进行振动试验，除上述两大功能外，其它的都可以直接在TEST Lab完成。
安装Cada x时必须先安装UNIX server 和exceed v10.实用指南一：双点随机扫频模态试验1 配置试验系统：被测试件（本试验为四寸柔性刚架），加速度传感器（16个），激振器（2台MB50），2路力传感器。
2打开TestLab的Spectral Acquisition，建立一新的Project。
可以看到它的操作界面由主菜单和活动菜单组成。
主菜单主要进行一些系统性的操作，并且在Tools下拉菜单中的Add ins选项可以对活动sheets进行增加、减少，排序操作可以在点击workbook Configuration后弹出菜单中来完成。
活动菜单由多个sheets组成，每一个sheets对应一个大的实验操作步骤。
一般活动菜按从左到右的顺序，将整个实验过程各个功能模块排列。
2）Documentation主要分为三个小的窗口，见下图，可以用来记录一些和试验相关的信息，如试验时间、一些已经准备好的实验说明文挡可以直接通过右上窗试验单位、操作人信息、试验方案等。
试验方案等。
一些已经准备好的实验说明文挡可以直接通过右上窗中直接浏览。
口Documention List直接插入，文件内容可在Attachment中直接浏览。
整个Documention sheet中的内容可以单独保存为一个模板。
中的内容可以单独保存为一个模板。
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。

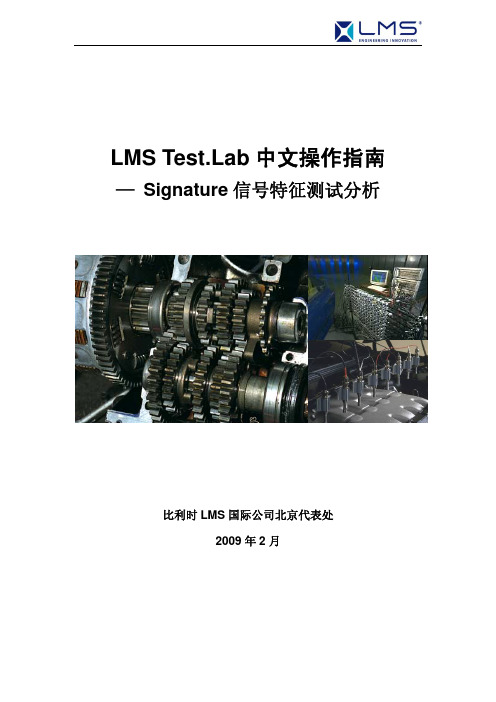

LMS b中文操作指南— Signature信号特征测试分析比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Signature信号特征测试分析目录---开启软件--- (2)第一步，通道设置(Channel Setup) (4)第二步，校准灵敏度(Calibration)—选做项 (8)第三步，跟踪设定(Tracking Setup) (9)第四步，示波/采集设定(Acquisition Setup) (14)第五步，在线分析设定(Online Processing) (17)第六步，开始测量(Measure) (20)第七步，频域后处理(Post Processing) (23)第八步，时域信号选择(Time Data Selection ) (24)第九步，时域信号后处理(Time Data Processing ) (24)---开启软件---1- 在 Windows 桌面上点击 Test Lab的快捷方式，然后点击进入b Signature文件夹，在快捷方式里选择打开 Signature Acquisition （只是采集，无后处理功能）或Signature testing (根据购买协议，有高级版和标准版之分，主体内容2者一致，都有Post processing频域后处理功能，高级版则多了时域信号后处理功能（time data processing）). 图标见下图:2- 下面以Signature Testing – Advanced 为例说明 Signature testing的操作说明，点击打开后出现软件界面如下：3- 开始软件操作，打开项目a) 点击 File键正下方的空白项目图标，新建一个软件默认空白设置的项目（Newproject）;b) 也可以点击 File键，在下拉菜单里选择 New，弹出选择项目模板的界面如下在模板列表中选择点击一个以前存好的或者软件默认提供的模板（后缀为.tpl），然后点击Open打开一个新的项目，打开的新项目将套用模板里所有的设置（包括通道设置，采样频率，加什么窗函数等各种设置）；c) 当然也可以点击图标来打开以前已经存在硬盘里的项目文件(后缀为.lms，路径在安装 Test Lab软件时已设定，存数据的文件夹叫LMSLocal9A（9A是版本号，如果8A 的话就是LMSLocal8A）路径假设设定成 E:\LMSLocal9A\，那么格式为*.lms的项目文件和与*同名的文件夹（存有全程时域信号Time date的TDF格式文件）存在路径E:\LMSLocal9A\电脑用户名\Data下)。
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。
v||模态测试流程： 1. 建模，每个节点对应三个方向;2. 连接激振器输入端和输出端；3. Add- ins Add-inc available: Caixelr z r r 厂 厂 [7 r Automated Reporting AUtom^bc Modal Psrar^etef Selection Batch Reportrg Beta Block EditorEstcel Oats DriverGeiDmetryHarmonic TrackingTnterwity Probe Remote ControlModal AnalystsModal Analysis LiteModficafcn Prodction Network. HubOffline RPM-ExtractlonOperational Defkction Shapes & Time Animetion Operational 函曲 Analysis Operational Modal Andyste Lite Operatland PolyMAK Modal AnalystsOperational Ptil/MAK Modql Arialysh UteOrder Tracking Parameter LockingPolyMAX Modal AnalysisPolyMA 工 Modal Analysis Lite Polytec Data DriverRigid Bod^ CalculatorRun Data Averaging &Gomparlscn Orcianl^er Siyiature Data Post-Processing Signature Wiroughput ProressinqAdd-insAdd-ins available:厂Operational PolyMAX Modal Analysts 厂AOperational PolyMAX Modal Analysis Lite 厂OrderTracking 厂Parameter Locking 疋PolyMAX Modal Analysis 厂Poly MAX Modal Analysis Lite 厂Poly tec Data Driver 厂Rigid Body Calculator 厂Run Data Averaging & Comparison Organizer 厂Si gnatur e D ata Po st-Proce ssing [7 Signature Throughput Processing 厂Sound Diagnosis 厂Sound Intensity Analysis 匝Source Control 厂Structural Remote Control 厂Tec.Manager Hub 厂Time Data ExtractionTime Recording During Spectral Testing 厂Time Signal Calculator 厂Time-Variant Frequency Analysis 厂TPA Component Editing 厂TPA Single Reference 厂User 1 r User 2 厂User 3 I- User 4 厂User 5V建模界面，注意运用局部坐标系。
LMS b中文操作指南— Impact锤激发模态测试与分析比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Impact锤激发模态测试与分析目录LMS Test. Lab锤击法模态测试及分析的流程： (3)第一步，通道设置（Channel setup） (4)第二步，锤击示波（Impact scope） (6)第三步，锤击设置（Impact setup） (7)1. 触发级设置 (8)2. 带宽设置 (10)3. 加窗设置 (12)4. 驱动点设置 (14)第四步，测量（measure） (16)第五步，数据验证（validate） (18)LMS Test. Lab锤击法模态测试及分析的流程：在软件窗口底部以工作表形式表示，按照每一个工作表依次进行即可，如下图示。
¾ Documentation――可以进行备忘录，测试图片等需要记录的文字或图片的输入，作为测试工作的辅助记录，如下图示。
¾ Geometry――创建几何（参见创建几何步骤说明）¾ Channel setup――通道设置，在该选项卡中可进行数采前端对应通道的设置，如定义传感器名称，传感器灵敏度等操作。
¾ Calibration――对传感器进行标定¾ Impact scope――锤击示波，用来确定各通道量程¾ Impact setup――锤击设置，设置触发级、带宽、窗以及激励点选择¾ Measure――设置完成后进行测试第一步，通道设置（Channel setup）假设已创建好了模型，传感器已布置完成，数采前端已连接完成。
通道设置窗口如下图示，在锤击法试验中，首先将力锤输入的通道定义为参考通道，其他为传感器对应的通道1——选取测试通道２——定义参考通道，通常为力锤输入的通道３——依次在ChannelGroupld中定义传感器测量类型（对加速度计和力锤则选vibration），在point中定义测点名称（也可对应为几何模型上的节点名，见后），在Direction中设置测点所测振动的方向，InputMode中设置传感器类型（通常为ICP，若为应变则选Bridge,若为位移则选Vlltage DC），在Measured Quantity中定义测量量（加速度、力、位移等），在Electrical Unit中定义输入量的单位，通常均为mv.另外若已经确定传感器的灵敏度则可在Actual Sensitivity中直接输入灵敏度值，否则可在Calibration工作表中进行标定。
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。
LMS b中文操作指南— Signature信号特征测试分析比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Signature信号特征测试分析目录---开启软件--- (2)第一步，通道设置(Channel Setup) (4)第二步，校准灵敏度(Calibration)—选做项 (8)第三步，跟踪设定(Tracking Setup) (9)第四步，示波/采集设定(Acquisition Setup) (14)第五步，在线分析设定(Online Processing) (17)第六步，开始测量(Measure) (20)第七步，频域后处理(Post Processing) (23)第八步，时域信号选择(Time Data Selection ) (24)第九步，时域信号后处理(Time Data Processing ) (24)---开启软件---1- 在 Windows 桌面上点击 Test Lab的快捷方式，然后点击进入b Signature文件夹，在快捷方式里选择打开 Signature Acquisition （只是采集，无后处理功能）或Signature testing (根据购买协议，有高级版和标准版之分，主体内容2者一致，都有Post processing频域后处理功能，高级版则多了时域信号后处理功能（time data processing）). 图标见下图:2- 下面以Signature Testing – Advanced 为例说明 Signature testing的操作说明，点击打开后出现软件界面如下：3- 开始软件操作，打开项目a) 点击 File键正下方的空白项目图标，新建一个软件默认空白设置的项目（Newproject）;b) 也可以点击 File键，在下拉菜单里选择 New，弹出选择项目模板的界面如下在模板列表中选择点击一个以前存好的或者软件默认提供的模板（后缀为.tpl），然后点击Open打开一个新的项目，打开的新项目将套用模板里所有的设置（包括通道设置，采样频率，加什么窗函数等各种设置）；c) 当然也可以点击图标来打开以前已经存在硬盘里的项目文件(后缀为.lms，路径在安装 Test Lab软件时已设定，存数据的文件夹叫LMSLocal9A（9A是版本号，如果8A 的话就是LMSLocal8A）路径假设设定成 E:\LMSLocal9A\，那么格式为*.lms的项目文件和与*同名的文件夹（存有全程时域信号Time date的TDF格式文件）存在路径E:\LMSLocal9A\电脑用户名\Data下)。
LMS b中文操作指南— Signature信号特征测试分析比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Signature信号特征测试分析目录---开启软件--- (2)第一步，通道设置(Channel Setup) (4)第二步，校准灵敏度(Calibration)—选做项 (8)第三步，跟踪设定(Tracking Setup) (9)第四步，示波/采集设定(Acquisition Setup) (14)第五步，在线分析设定(Online Processing) (17)第六步，开始测量(Measure) (20)第七步，频域后处理(Post Processing) (23)第八步，时域信号选择(Time Data Selection ) (24)第九步，时域信号后处理(Time Data Processing ) (24)---开启软件---1- 在 Windows 桌面上点击 Test Lab的快捷方式，然后点击进入b Signature文件夹，在快捷方式里选择打开 Signature Acquisition （只是采集，无后处理功能）或Signature testing (根据购买协议，有高级版和标准版之分，主体内容2者一致，都有Post processing频域后处理功能，高级版则多了时域信号后处理功能（time data processing）). 图标见下图:2- 下面以Signature Testing – Advanced 为例说明 Signature testing的操作说明，点击打开后出现软件界面如下：3- 开始软件操作，打开项目a) 点击 File键正下方的空白项目图标，新建一个软件默认空白设置的项目（Newproject）;b) 也可以点击 File键，在下拉菜单里选择 New，弹出选择项目模板的界面如下在模板列表中选择点击一个以前存好的或者软件默认提供的模板（后缀为.tpl），然后点击Open打开一个新的项目，打开的新项目将套用模板里所有的设置（包括通道设置，采样频率，加什么窗函数等各种设置）；c) 当然也可以点击图标来打开以前已经存在硬盘里的项目文件(后缀为.lms，路径在安装 Test Lab软件时已设定，存数据的文件夹叫LMSLocal9A（9A是版本号，如果8A 的话就是LMSLocal8A）路径假设设定成 E:\LMSLocal9A\，那么格式为*.lms的项目文件和与*同名的文件夹（存有全程时域信号Time date的TDF格式文件）存在路径E:\LMSLocal9A\电脑用户名\Data下)。
假设现在我们第一次开始使用软件，没有模板可用，现在点击new project来创建了一个全新的项目文件。
如果电脑未连接好开启的前端设备，我们可以见到如下窗口，并只能在跳出的窗口中选择work offline (离线分析)。
然后在跳出的窗口中（如下图）选择默认的设置，点击open 到Signature项目文件打开状态（前端设备连接不上解决见相应的解决方案帮助文档）如果前端已经开启，电脑网卡已经设置好与前端连接, 连接前端设备没问题。
那上面2个弹出的窗口不会出现，直接到项目打开后的界面，界面如下：第一步，通道设置(Channel Setup)接上面的图，可以看到软件界面的最下面一行的流程条（从Documentation 开始的一行是Test Lab软件通用的的流程条，LMS b任何一个模块开启后都是这种模式，完成一个试验可从开始到最后按照流程条一步步进行），现在我们可先跳过documentation 和navigator点击Channel Setup 切换到 Channel Setup的界面(进行通道设置)如下：通道设置基本属于一个Excel表格的布局，每一行代表一个通道，每一列代表通道的一种属性设置。
我们从左往右看：a- 第一列数字1，2，…n，相当于通道的数目编号。
注意1和2是转速测量通道. 3开始才是普通信号输入通道b- 第二列PhysicalChannelId（物理通道ID），即各个通道的名字，在后续应用中可简写来代替，比如转速通道Tacho1=T1， Tacho2=T2，输入通道 Input1=CH1，…, Inputx=CHxc- 第三列OnOff，用来做通道的开和关。
要打开某个通道，在通道名后跟随的方框里鼠标左键点击一下打上勾就可以了，再点一下取消打勾，通道则关闭。
如果要一次性打开很多通道，可以象Excel的操作，打勾某个通道，然后右键点击打这个打勾处，选择copy（拷贝）, 然后用鼠标左键一次性选上要打开的通道的打勾处，选择paste(粘贴)，这样大量的通道可一次性全打开。
d- 第四列Channel Group ID （通道组ID），可以根据通道想要连接的传感器，选择Vibration（振动信号组），Acoustic（声学信号组），Other（其他组）和Static（缓变信号组）。
针对属于不同组的通道，后续可以设定采用不同的采样频率和要求得到不同的频谱结果函数。
一般声学组的通道的采样频率设定成比振动组的通道的高。
e- 第五列Point（测点），填写通道接的传感器对应的测点名称，默认是point1 到 Point n, 但是我们根据需要，可以手工任意填写覆盖或者导入几何建模里的点的名称来覆盖（具体操作见后文）。
f- 第六列Direction (方向)，填写传感器测的物理量在测点所处的预先定义好了的空间坐标中的方向，可以选择XYZ等常规方向或者S（标量，如Pa）或 None（不选方向，意思等同S）g- 第七列Input Mode（输入模式），选择Voltage DC表示传感器采集的信号既有交流AC信号，又有DC直流量，但是前端不会供电给传感器；选择Voltage AC表示传感器采集的信号只有交变AC信号，DC直流量被削为零。
同样地，前端不给传感器供电；选择ICP表示传感器输入给通道的信号是Voltage AC类型的，只保留了交流部分，但是这种模式下，通道要强制给传感器供28V的直流电压（最近购买配备的新型传感器，如PCB公司的，大部分都是ICP类型的，需要前端供电，否则不能正常工作，所以使用传感器时，通道必须选择ICP模式）。
如果前端配备VC8 （可连接电荷传感器）或者VB8（可连接应变片测应变），模式里有更多选择（Full Bridge（全桥）, Half Bridg（半桥）， Charge（电荷）等等），这些可根据实际情况选择h- 第八列Measured Quantity（测得物理量）,根据传感器类型，选择加速度，声压等。
i- 列-Electrical Unit（电压单位），有mv和V供选择，默认是mvj- 列-Actual Sensitivity（传感器标定值），根据传感器出厂的标定卡来设定。
如果前面测量物理量输入正确，物理量所对应的常用单位会自动被应用，比如加速度是g, 也可以切换到m/s2, 声压是Pa，选择测量微应变（MicroStrain）自动会采用单位muE, 所以这里一般只要注意单位 g 和 m/s2的区别，以及电压单位采用mv和V之间的倍数关系即可。
k- 列-FrontEndWeighting (前端硬件积权)，这里在用麦克风时可做硬件积权（A积权，B积权等），如果硬件做了积权，那后面软件就可以不做积权了，一般我们不做硬件积权，后续用软件积权更方便一些。
l- 列-Pre-Weighting（预积权）表示信号在进入通道前已经做了外部的积权，则需在此处选择相应的积权，做预积权设定，但是常规测试中，信号不可能预先积权再进入通道测量的，所以这里通常不设定。
m- 列-Pre-Gain1（预增益1），信号在进入系统前经过一道增益的话，可以在这里设定增益倍数。
n- 列-Pre-Gain2 (预增益2)，信号进入系统前经过2次增益，则在这里设定增益倍数值。
o- 列-Gain Format (增益格式)，是线性还是dB增益，根据实际情况来选。
p- 列-Normal Sensitivity（名义灵敏度），可填写传感器的名义灵敏度，只是参考值，对测试结果无影响。
q- 列-Due for calibration on 和列-Calibration valid for, 主要是标定值过期提醒，在实际使用中，我们基本不用。
r- 列-Range（量程），默认是通道的最大量程，10V，转速通道最高一般为20V。
我们如果在实验前知道被测信号的大小，可在这里直接设定一个合适的量程，如果不知道或者无非预计信号大小，则保持最大量程不动，后续软件有自动量程功能。
上述设定完毕，通道设定基本完毕。
如果在通道设置中，我们需要借助一些外部手段，或者从别的项目导入设定，则需对通道设置页面上部的如下这些按钮有所了解。
1- 如果认为已做好的通道设置很好，以后的试验都可以根据这个设置来连接传感器，那么点击 Save as Reference, 软件会把当前的通道设置存成一个固定参考，下次再打开一个Section来做别的测试设定的时候，通道设置自动会采用跟当前设置一致的设定。
2- 点击Load Channel Setup主要是用来加载以前的项目文件里的全部或者部分通道设置。
具体怎么加载，点击后看一下就明白了。
需要的话可参考manual.3- 点击Show All是显示前端的所有通道，包括未打开的通道。
4- 点击Show Active，只显示打开的通道，未开通道不显示。
Screen，点击后打印整个 channel setup界面。
5- Print6- 点击Channel Setup下拉菜单，有一些设置，大部分都是一目了然就能明白的（平时很少用到，如果用到，可参考manual）。
其中一个重要的功能就是选择 UseGeometry 来导入几何建模中的Node name (几何节点名称)，用来覆盖通道设置中Point列中点的名字。
点击Use Geometry后出现下图所示，问题在于现在我们还没有几何，所以在几何画板上看不到任何几何，所以我们首先要导入几何模块构建几何模型。
要做到Use Geometry功能，要如下步骤：a- 点击页面控制最上面一行中的tools, 与 File在一行。
如下图。
下拉菜单里选择 Add-ins，然后在跳出的Add-in available列表里在 Geometry（几何建模功能）前打勾。
然后按 Ok 关闭窗口。
那么在Signature testing的流程条的最后会多出一个 Geometry 标签。
如下图所示点击Geometry，软件界面切换到Geometry页面，如果创建一个几何模型，或者如何从别的地方导入，可参考Geometry模块的中文说明文档。
