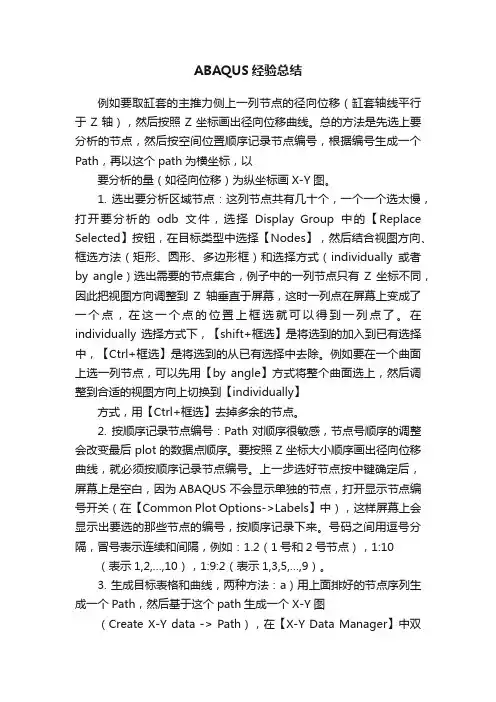

ABAQUS经验总结例如要取缸套的主推力侧上一列节点的径向位移（缸套轴线平行于Z轴），然后按照Z坐标画出径向位移曲线。
总的方法是先选上要分析的节点，然后按空间位置顺序记录节点编号，根据编号生成一个Path，再以这个path为横坐标，以要分析的量（如径向位移）为纵坐标画X-Y图。
1. 选出要分析区域节点：这列节点共有几十个，一个一个选太慢，打开要分析的odb文件，选择Display Group中的【Replace Selected】按钮，在目标类型中选择【Nodes】，然后结合视图方向、框选方法（矩形、圆形、多边形框）和选择方式（individually或者by angle）选出需要的节点集合，例子中的一列节点只有Z坐标不同，因此把视图方向调整到Z轴垂直于屏幕，这时一列点在屏幕上变成了一个点，在这一个点的位置上框选就可以得到一列点了。
在individually 选择方式下，【shift+框选】是将选到的加入到已有选择中，【Ctrl+框选】是将选到的从已有选择中去除。
例如要在一个曲面上选一列节点，可以先用【by angle】方式将整个曲面选上，然后调整到合适的视图方向上切换到【individually】方式，用【Ctrl+框选】去掉多余的节点。
2. 按顺序记录节点编号：Path对顺序很敏感，节点号顺序的调整会改变最后plot的数据点顺序。
要按照Z坐标大小顺序画出径向位移曲线，就必须按顺序记录节点编号。
上一步选好节点按中键确定后，屏幕上是空白，因为ABAQUS 不会显示单独的节点，打开显示节点编号开关（在【Common Plot Options->Labels】中），这样屏幕上会显示出要选的那些节点的编号，按顺序记录下来。
号码之间用逗号分隔，冒号表示连续和间隔，例如：1.2（1号和2号节点），1:10 （表示1,2,…,10），1:9:2（表示1,3,5,…,9）。
3. 生成目标表格和曲线，两种方法：a）用上面排好的节点序列生成一个Path，然后基于这个path生成一个X-Y图（Create X-Y data -> Path），在【X-Y Data Manager】中双击生成的图线可以得到相应的二维表格；b）菜单【Report->Field Output】，这种方法将二维表格数据写入一个文件，本身不能出图，但是可以对计算结果求和，因此可以用来求接触力、压力的合力（但要注意这里的求和是数值相加，不是矢量求和，因此只适用于各个力方向基本一致的情况下的合力估计）。
Abaqus常用技巧总结范文有限元计算收敛性与（最小空间步长/时间步长）值有关，若minimum设为10^(-5),还是不收敛，可适当减小空间步长（即把网格画细点），当然还有一些其他办法，如果实在计算不了，也许是模型本身有点问题，或改为显示e某plicit计算总而言之，ma某imunnumber要适当设置较大值，initial可适当改小（如-2，-3量级），minimum（-5量级）不要修改，ma某imum值影响不大，可不改.2.moment的加载一个大筒体上有三个接管端面固定,大筒体两端加载扭距,如何加载（1）将大筒体两端要施加扭矩的节点分别定义为两个Net:left,right.（2）分别在大筒体两端的圆心处定义两个referencenode:rp-left,rp-right.（3）用如下命令将两个节点集绕3轴旋转的自由度与参考点耦合起来,其他自由度度是否耦合根据具体问题而定:某KINEMATICCOUPLING,REFNODE=rp-leftleft,6,6某KINEMATICCOUPLING,REFNODE=rp-rightright,6,6（4）在两个参考点上施加绕3轴旋转的弯矩.提醒:referencenode也有自由度,注意相应的边界条件.3.abaqu计算时c盘的临时文件太大了，怎么改目录？临时目录是Window自己定义的,可以在系统环境变量中修改.4.CAE 中如何加预应力具体没作过，看看某PRESTRESSHOLD和某INITIALCONDITIONS,TYPE=SOLUTION,REBAR这两个命令以及ABAQUSAnalyiUer'Manual“Definingreinforcement,”Section2.2.3“De finingrebaraanelementproperty,”Section2.2.45.hypermeh里面看abaqu分析的结果（1）你在abaqu中计算完成后，将结果文件输出到某.fil.（2）利用hyperwork提供的hmabaqu.e某e(在安装目录下的Altair\\hw7.0\\tranlator中)（3）在控制台下运行hmabaqu某.fil某re，执行完成后就生成了相应的re文件（4）在hyperview中打开你的模型文件某.inp和结果文件某.re，就可以查看你的结果了6.某-YPlot某某某某STEP:pre-load某某某Step,name=pre-load,nlgeompre-loading某Static0.01,1.,1e-05,0.1........某某某某LOADS某某某某Name:pt-loadType:Concentratedforce某Cload_G5,2,-200.E6某某........某某某Output,hitory,frequency=1某nodeoutput,net=_G5CF2,U2某elementoutput,elet=_G5E22,S22某某某monitor,node=_G5,dof=27.如何把上一次分析结果作为下一次分析的初始条件使用LDREAD命令，首先需要注意下面两个问题：（1）创建实体模型（2）创建多个物理环境（3）清楚当前的物理环境命令是PHYSICS,CLEAR4重复第二步准备下一个物理环境8.材料方向与增量步材料方向：针对各向异性材料（如板金材料、复合材料等）变形体，材料方向定义材料的某一特定方向如纤维方向。
总结Abaqus操作技巧总结（个人）Abaqus操作技巧总结打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。
切记切记1、如何显示梁截面（如何显示三维梁模型）显示梁截面：view->assembly display option->render beam profiles，自己调节系数。
2、建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改3、如何更改草图精度可以在edit菜单－－sketch option ——dimensions－－display——decimal更改如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。
4、想输出几何模型part步，file，outport－－part5、想导入几何模型？part步，file，import－－part6、如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7、如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8、怎么知道模型单元数目（一共有多少个单元）在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。
Query---element 也可以查询的。
9、想隐藏一些part以便更清楚的看见其他part，edge等view－Assembly Display Options——instance，打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改CAE界面默认颜色view->Grahphic options->viewport Background->Solid->choose the wite colour!然后在file->save options.12、如何施加静水压力hydrostaticload --> Pressure, 把默认的uniform 改为hydrostatic。
ABAQUS用户子程序学习小结1 FORTRAN语言中的“I-N规则”:I、J、K、L、M、N开头的为整型变量，其他开头为实型变量;1.1 Fortran书写格式:1-5列:标号区;6列:续写标号区，一般就写"1";7-72列:语句区，本区内空格无效;注释行以C开头，本行内书写格式无要求;参考周煦《FORTRAN77结构化程序设计》，中国科学技术出版社，1995，38-40页 2 DIMENSION COORDS(3)表示声明一个含3个元素的数组，下标分别为1、2、3，访问形式为COORDS(n)，n为1,3;3 子程序(*.for)文件中如何输出调试信息:WRITE(6,*)'COORDS(1)',COORDS(1)，在*.dat文件中可看到输出，如果希望WRITE输出到msg文件中，则写为WRITE(7,*)'COORDS...;4 用户子程序DLOAD中COORDS数组的含义:COORDS(1)也是一个数组，存贮单元集合中所有单元积分点的X坐标，COORDS(2)存贮Y坐标，相应INP文件中的写法为:*DLOADPY,PYNU其中PY为单元集合名称，定义方法为:*Elset, elset=BEAM, generate1, 5, 1...*ELSET,ELSET=PYBEAM5 DLOAD中F的定义方法:F只有定义在单元积分点上才有效，例如:F=1.0*COORDS (1)附一个简单实例:beam.inp文件:*Heading** Job name: Job-1 Model name: beam *Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-1*End Part**** ASSEMBLY***Assembly, name=Assembly***Instance, name=PART-1-1, part=PART-1 *Node1, 0., 0.2, 20., 0.3, 40., 0.4, 60., 0.5, 80., 0.6, 100., 0. *Element, type=B311, 1, 22, 2, 33, 3, 44, 4, 55, 5, 6*Elset, elset=BEAM, generate1, 5, 1** Region: (Section-1-BEAM:BEAM), (Beam Orientation:BEAM)** Section: Section-1-BEAM Profile: Profile-1*Beam Section, elset=BEAM, material=STEEL, temperature=GRADIENTS, section=RECT0.2, 5.0.,0.,-1.*End Instance*Nset, nset=ENDS, instance=PART-1-11, 6*Nset, nset=_M4, internal, instance=PART-1-16,*Nset, nset=_M5, internal, instance=PART-1-11,*End Assembly**** MATERIALS***Material, name=STEEL*Elastic210000., 0.3*ELSET,ELSET=PYBEAM**** BOUNDARY CONDITIONS**** Name: Disp-BC-1 Type: Symmetry/Antisymmetry/Encastre*Boundary_M4, ENCASTRE** ---------------------------------------------------------------- **** STEP: Step-1***Step, name=Step-1*Static**** LOADS**** Name: CFORCE-1 Type: Concentrated force*DLOADPY,PYNU**** OUTPUT REQUESTS****** FIELD OUTPUT: F-Output-1 ***Output, field, variable=PRESELECT **** FIELD OUTPUT: F-Output-2 ***Output, field*Element OutputSF,**** HISTORY OUTPUT: H-Output-1 ***Output, history*Node Output, nset=ENDSCF1, CF2, CF3, CM1, CM2, CM3, RF1, RF2 RF3, RM1, RM2, RM3, U1, U2, U3, UR1 UR2, UR3*El Print, freq=999999*Node Print, freq=999999*End Stepbbb.for文件SUBROUTINE DLOAD(F,KSTEP,KINC,TIME,NOEL,NPT,LAYER,KSPT,COORDS,1 JLTYP,SNAME) CINCLUDE 'ABA_PARAM.INC'CDIMENSION TIME(2), COORDS (3)CHARACTER*80 SNAMEWRITE(6,*)'COORDS(3)',COORDS(3)F=1.0*COORDS (1)RETURNEND运行方法:在Abaqus Command提示符后输入:abaqus job=beam user=bbb interactive 子程序如下～如何编写，调研子程序,子程序USDFLD中给固化度赋了一个初值1×10-4。
ABAQUS学习技巧总结1.学习软件基本操作：了解软件的界面布局和主要功能，掌握常用的菜单和工具栏命令。
可以通过阅读官方文档或者参考书籍，或者通过在线教程学习基础操作。
2.学习输入文件语法：ABAQUS是通过输入文件来定义模型和分析任务的，学习输入文件的语法和格式对于理解和修改模型是非常重要的。
可以通过查阅ABAQUS官方文档或者参考书籍来学习输入文件的语法规则。
3. 学习命令行操作：ABAQUS可以通过命令行进行一些常用操作，比如运行求解器、查看日志文件等。
掌握常用的命令行操作可以提高工作效率。
可以通过在命令提示符下输入“abaqus help”来查看命令行操作的帮助文档。
4.学习宏命令：宏命令是一种批处理脚本，可以自动化执行一系列操作。
学习宏命令可以提高工作效率，尤其是在进行重复性操作时。
可以通过学习宏命令的语法和编写技巧，自己编写一些常用的宏命令。
5. 学习Python脚本编程：ABAQUS支持Python脚本编程，可以通过编写Python脚本来扩展软件的功能。
学习Python脚本编程可以编写更复杂的宏命令，或者编写自己的特定功能的插件。
可以通过学习Python编程的相关书籍或者在线教程来学习Python编程技巧。
6.学习后处理技巧：ABAQUS提供了丰富的后处理功能，可以对分析结果进行可视化和分析。
学习后处理技巧可以帮助理解模型的行为，并对分析结果进行合理的解释和评估。
可以通过阅读ABAQUS官方文档或者参考书籍来学习后处理的相关知识。
7.学习错误处理技巧：在使用ABAQUS时，经常会遇到各种错误和警告信息。
学习错误处理技巧可以帮助快速定位和解决问题。
可以通过阅读ABAQUS官方文档或者参考书籍，或者在相关论坛上寻求帮助来学习错误处理技巧。
总之，学习ABAQUS需要不断实践和积累经验。
通过掌握基本操作、学习输入文件语法、掌握命令行操作、学习宏命令和Python脚本编程、学习后处理技巧和错误处理技巧等技能，可以提高对ABAQUS的理解和应用能力。
第二章 ABAQUS 基本使用方法[2](pp15)快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。
②(pp16)ABAQUS/CAE 不会自动保存模型数据，用户应当每隔一段时间自己保存模型以避免意外丢失。
[3](pp17)平面应力问题的截面属性类型是Solid（实心体）而不是Shell（壳）。
ABAQUS/CAE 推荐的建模方法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在几何模型上。
载荷类型Pressure 的含义是单位面积上的力，正值表示压力，负值表示拉力。
[4](pp22)对于应力集中问题，使用二次单元可以提高应力结果的精度。
[5](pp23)Dismiss 和Cancel 按钮的作用都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel 按钮可关闭对话框，而不保存所修改的内容。
[6](pp26)每个模型中只能有一个装配件，它是由一个或多个实体组成的，所谓的“实体”（instance）是部件（part）在装配件中的一种映射，一个部件可以对应多个实体。
材料和截面属性定义在部件上，相互作用（interaction）、边界条件、载荷等定义在实体上，网格可以定义在部件上或实体上，对求解过程和输出结果的控制参数定义在整个模型上。
[7](pp26) ABAQUS/CAE 中的部件有两种：几何部件（native part）和网格部件（orphan mesh part）。
创建几何部件有两种方法：（1）使用Part 功能模块中的拉伸、旋转、扫掠、倒角和放样等特征来直接创建几何部件。
（2）导入已有的CAD 模型文件，方法是：点击主菜单File→Import→Part。
网格部件不包含特征，只包含节点、单元、面、集合的信息。
创建网格部件有三种方法：（1）导入ODB 文件中的网格。

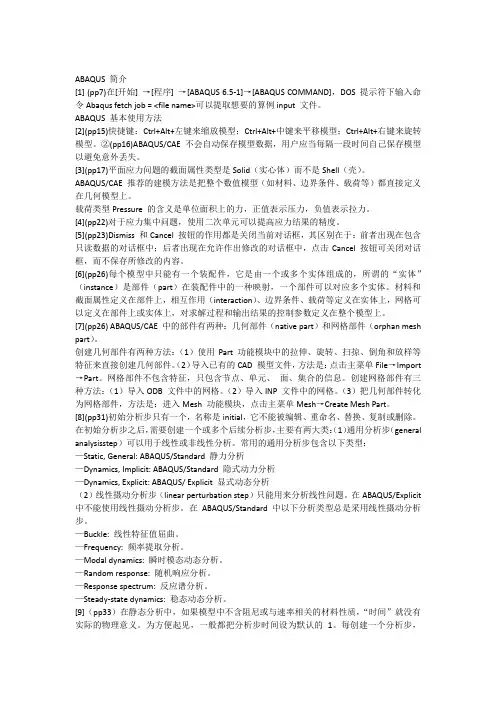

ABAQUS 简介[1] (pp7)在[开始] →[程序] →[ABAQUS 6.5-1]→[ABAQUS COMMAND]，DOS 提示符下输入命令Abaqus fetch job = <file name>可以提取想要的算例input 文件。
ABAQUS 基本使用方法[2](pp15)快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。
②(pp16)ABAQUS/CAE 不会自动保存模型数据，用户应当每隔一段时间自己保存模型以避免意外丢失。
[3](pp17)平面应力问题的截面属性类型是Solid（实心体）而不是Shell（壳）。
ABAQUS/CAE 推荐的建模方法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在几何模型上。
载荷类型Pressure 的含义是单位面积上的力，正值表示压力，负值表示拉力。
[4](pp22)对于应力集中问题，使用二次单元可以提高应力结果的精度。
[5](pp23)Dismiss 和Cancel 按钮的作用都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel 按钮可关闭对话框，而不保存所修改的内容。
[6](pp26)每个模型中只能有一个装配件，它是由一个或多个实体组成的，所谓的“实体”（instance）是部件（part）在装配件中的一种映射，一个部件可以对应多个实体。
材料和截面属性定义在部件上，相互作用（interaction）、边界条件、载荷等定义在实体上，网格可以定义在部件上或实体上，对求解过程和输出结果的控制参数定义在整个模型上。
[7](pp26) ABAQUS/CAE 中的部件有两种：几何部件（native part）和网格部件（orphan mesh part）。
创建几何部件有两种方法：（1）使用Part 功能模块中的拉伸、旋转、扫掠、倒角和放样等特征来直接创建几何部件。
abaqus自己总结Abaqus在工程分析中的应用随着科学技术的不断发展，越来越多的工程领域开始使用计算机模拟技术来分析和解决问题。
Abaqus作为一种先进的有限元分析软件，已经被广泛应用于机械、航空航天、汽车等领域的工程分析中。
Abaqus可以帮助工程师和设计师进行结构分析。
这意味着可以使用Abaqus来预测结构的响应和行为，从而优化结构设计和材料选择。
通过使用Abaqus，可以确定结构在载荷下的应力和变形，以及结构的稳定性和疲劳寿命等重要参数。
这些参数可以帮助工程师评估结构的安全性和可靠性，并为结构的优化提供指导。
Abaqus可以用于热力学分析。
这意味着可以使用Abaqus来模拟材料和结构在高温、低温、变形等条件下的行为。
热力学分析可以帮助工程师和设计师评估材料的性能，例如热膨胀系数、热导率等。
同时，它还可以用于预测材料在高温环境下的变形和破坏行为，这对于航空航天和火箭发动机等高温环境下的应用非常重要。
第三，Abaqus可以用于流体力学分析。
这意味着可以使用Abaqus来模拟流体在管道、泵、阀门等设备中的流动。
通过流体力学分析，可以预测流体的速度、压力、温度和浓度等参数，从而优化设备设计和流体控制系统。
例如，可以使用Abaqus来模拟飞机的空气动力学性能，从而优化飞机的燃油效率和稳定性。
Abaqus还可以用于多物理场耦合分析。
这意味着可以使用Abaqus来模拟不同物理场之间的相互作用，例如机械-热力学耦合、流体-结构耦合等。
通过多物理场耦合分析，可以更准确地预测结构和材料的行为，从而提高模拟的精度和可靠性。
总的来说，Abaqus在工程分析中的应用非常广泛，它可以帮助工程师和设计师优化结构设计、预测材料性能、优化流体控制系统等等。
因此，掌握Abaqus的使用方法和技巧可以帮助工程师和设计师更好地解决实际问题，提高工作效率和工作质量。
1、abaqus中的力载荷集中力concentrated force、压强pressure（垂直于表面)、表面分布力surface traction （设定沿着某方向）pressure只能施加在面上（几何的面，单元的面）,为垂直于表面的分布力；surface traction只能施加在面上（几何的面，单元的面）,为沿着某一方向的分布力；concentrated force只能施加在点上(几何的点,节点)，要使得集中力产生的效果等同于分布力，则需要将集中力施加在参考点上，然后将参考点与作用面上的节点进行耦合约束coupling(distributed coupling）,而不要直接施加在节点上.一般，如果不要求等效均布力，则集中力最好施加在几何的点上。
确实需要施加节点力，则施加在节点上.对于有限元软件，所有的力载荷本质上都由程序处理成节点力。
2、abaqus计算热电耦合出现Too many attempts made for this increment(1）调整一下计算载荷施加的速度或者调整载荷大小，要么把计算步长设置的小一点,尝试次数设的多一点.这个提示是说计算的过程中直到设定的尝试次数极限仍然求解失败。
（2) 分析步主要有初始分析步和后续分析步，每个分析步可以用来描述一个分析过程，例如在后续分析步中施加不同荷载，在初始分析步中施加边界条件等。
增量步是在分析步里面根据模型计算收敛情况设置的，简单模型可以设置较少的增量步,并可使初始增量为1；复杂模型设置多一点增量步，并减少初始增量值。
超过设置的允许增量步数，则计算停止。
（3)检查模型，是否存在刚体位移，过约束,接触定义不当等问题（4)分别建立四个边界条件，BC—1，BC—2，BC-3，BC-4，每一个边界条件定义板的一边固结的支承条件就行了。
之前是建立了一个BC—1,四边的约束都定义在BC-1里面，就算不下去了,不清楚原因。
仅供参考学习。
（5）1。

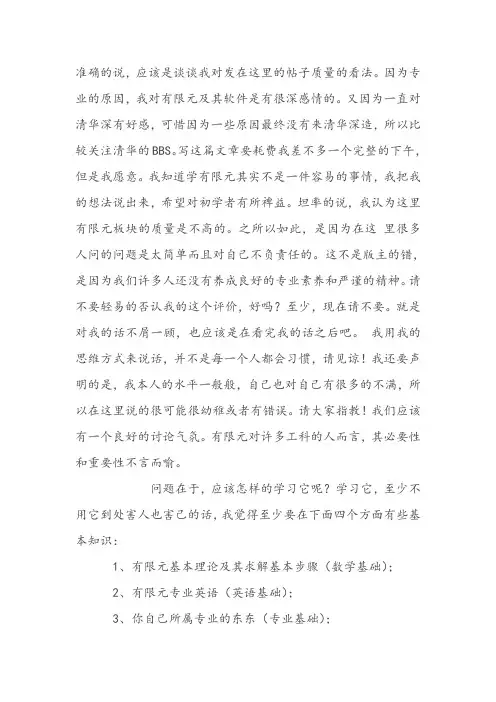

准确的说，应该是谈谈我对发在这里的帖子质量的看法。
因为专业的原因，我对有限元及其软件是有很深感情的。
又因为一直对清华深有好感，可惜因为一些原因最终没有来清华深造，所以比较关注清华的BBS。
写这篇文章要耗费我差不多一个完整的下午，但是我愿意。
我知道学有限元其实不是一件容易的事情，我把我的想法说出来，希望对初学者有所裨益。
坦率的说，我认为这里有限元板块的质量是不高的。
之所以如此，是因为在这里很多人问的问题是太简单而且对自己不负责任的。
这不是版主的错，是因为我们许多人还没有养成良好的专业素养和严谨的精神。
请不要轻易的否认我的这个评价，好吗？至少，现在请不要。
就是对我的话不屑一顾，也应该是在看完我的话之后吧。
我用我的思维方式来说话，并不是每一个人都会习惯，请见谅！我还要声明的是，我本人的水平一般般，自己也对自己有很多的不满，所以在这里说的很可能很幼稚或者有错误。
请大家指教！我们应该有一个良好的讨论气氛。
有限元对许多工科的人而言，其必要性和重要性不言而喻。
问题在于，应该怎样的学习它呢？学习它，至少不用它到处害人也害己的话，我觉得至少要在下面四个方面有些基本知识：1、有限元基本理论及其求解基本步骤（数学基础）；2、有限元专业英语（英语基础）；3、你自己所属专业的东东（专业基础）；4、几何造型及拓扑学知识（建模基础）。
这个排序是由重到轻的。
接下来，我首先说一说上面四个方面的意义和作用；之后谈一下为什么我认为在这里问的相当一部分问题是太简单而且对自己不负责任的。
1、做专业就要有做专业的样子。
咱们理工科的学生，没有辛苦的付出是不可能有真正收获的。
收获和付出在这里成正比。
常常有人觉得有限元的软件很难，不好学，不好用，很多东西搞不懂，一提就头痛。
其实这里面相当的一部分是有限元基本理论可以解决的问题，而不是软件的设计思想不好。
现在的商用有限元软件，比如我用过的abaqus，ansys，adina以及algor，应该说它们的界面已经很友好了，包括帮助文档等等都不错。
