复合材料Abaqus仿真分析——精讲版
本文以一个非常简单的复合材料层合板为例，应用Abaqus/CAE对其进行线性静态分析。一块边长为254mm的方形两层层合板，两层厚度均为2.54mm，第一层铺层角45°,第二层铺层角-45°；板的四边完全固支，板的上表面受到689.4kpa的压强。各单层的材料相同，材料属性如下：
E1=276GPa，E2=6.9GPa，E3=5.2GPa，γ12=0.25，G12=3.4GPa，G13=3.4GPa，G23=3.4G。
定义模型的几何形状
创建一个具有平面壳体单元基本特征的三维变形体，在草图环境绘制板的几何形状如下图：
定义材料属性和局部材料方向
Create coordinate system
定义局部坐标系，对于像本例这样的简单几何体，本可以不用另外建立局部坐标系，但笔者还是在本例中用了局部坐标系，主要是考虑到以后再复杂问题中会经常用到这一方法。
创建铺层
或者使用菜单栏
此处使用全局坐标系
使用用户自定义坐标系
Rotation angle depends on the coordinate system
defined by user. Par example, if x-axe in the user
defined system is parallel to the direction of fiber;
we should replace the angles by 0 and 90.
使用全局坐标系和局部坐标系的区别在下面这一步可以查看
如果使用全局坐标系，会有方向指示，如果使用用户自定义坐标系，在层中没有方向指示可以通过’工具——查询’来检查铺层（Tool ---- Q uery----ply stack plot）
Case 1 全局坐标系
使用局部坐标系
生成装配件、定义分析步和输出要求
定义分析步，保留各项默认值即可。
场输出要求和历史输出要求都按默认的输出方式。
为了结果中能查看每个ply的输出情况，应该在场输出中进行一些修改
历史输出默认值即可
（场输出field output和历史输出history output的区别, refer to user’s manual）
规定边界条件和施加载荷 (689.4 KPa and all edges : encastre )
定义完边界条件和载荷后模型会有如下显示
划分网格和定义作业
定义单元类型S8R5( The differences of all element types should be clear for analysis)
划分8X8结构性网格
定义作业并检查提交求解
在作业管理器中，当状态显示成功后点击“结果”可直接进入结果可视化模块。后处理
常用工具 Tool
Display group
Color code
查看各单层的应力
The difference of these two types of field output refer to manual Field output with the option ‘composite layer up’
Field output with the option ‘whole model’
Field output with the option ‘composite layer up’
Different active locations give different results
ABAQUS学习总结 1.ABAQUS中常用的单位制。-（有用到密度的时候要特别注意） 单位制错误会造成分析结果错误，甚至不收敛。 2.ABAQUS中的时间 对于静力分析，时间没有实际意义（静力分析是长期累积的结果）。对于动力分析，时间是有意义的，跟作用的时间相关。 3.更改工作路径 4.对于ABAQUS/Standard分析，增大内存磁盘空间会大大缩短计算 时间;对于ABAQUS/Explicit分析，生成的临时数据大部分是存储在内存中的关键数据，不写入磁盘，加快分析速度的主要方法是提高CPU的速度。 临时文件一般存储在磁盘比较大的盘符下
提高虚拟内存
5.壳单元被赋予厚度后，如何查看是否正确。 梁单元被赋予截面属性后，如休查看是否正确。 可以在VIEW的DISPLAY OPTION里面查看。 6.参考点 对于离散刚体和解析刚体部件，参考点必须在PART模块里面定义。而对于刚体约束，显示休约束，耦合约束可以在PART ,ASSEMBLY,INTERRACTION,LOAD等定义参考点. PART模块里面只能定义一个参考点，而其它的模块里面可以定义很多个参考点。
7.刚体部件（离散刚体和解析刚体），刚体约束，显示体约束 离散刚体：可以是任意的形状，无需定义材料属性，要定义参考点，要划分网格。 解析刚体：只能是简单形状，无需定义材料属性，要定义参考点，不需要划分网格。 刚体约束的部件：要定义材料属性，要定义参考点，要划分网格。显示体约束的部件:要定义材料属性，要定义参考点，不需要要划分网格(ABAQUS/CAE会自动为其要划分网格)。 刚体与变形体比较:刚体最大的优点是计算效率高，因为它在分析作业过程中不参与所在基于单元的计算，此外，在接触分析，如果主面是刚体的话，分析更容易收敛。 刚体约束和显示体约束与刚体部件的比较：刚体约束和显示体约束的优点是去除约束后，就可以立即变为变形体。 刚体约束与显示体约束的比较:刚体约束的部件会参与计算，而显示约束的部件不会参与计算，只是用于显示作用。 8.一般分析步与线性摄动分析步 一般分析步：每个分析步的开始状态都是前一个分析步结束时刻的模型状态; 如果不做修改的话，前一个分析步所施加的载荷，边界条件，约束都会延续到当前的分析步中;所定义的载荷，边界条件以及得到的分析结果都是总量。
复合材料不只是几种材料的混合物。它具有普通材料所没有的一些特性。它在潮湿和高温环境，冲击，电化学腐蚀，雷电和电磁屏蔽环境中具有与普通材料不同的特性。 复合材料的结构形式包括层压板，三明治结构，微模型，编织预成型件等。 复合材料的结构和材料具有同一性，并且可以在结构形成时同时确定材料分布。它的性能与制造过程密切相关，但是制造过程很复杂。由于复合结构不同层的材料特性不同，复合结构在复杂载荷作用下的破坏模式和破坏准则是多种多样的。 在ABAQUS中，复合材料的分析方法如下 1，造型 它的结构形式决定了它的建模方法，并且可以使用基于连续体的壳单元和常规壳单元。复合材料被广泛使用，但是复合材料的建模是一个困难。铺设复杂的结构光需要一个月 2，材料
使用薄片类型（层材料）建立材料参数。材料参数可以工程参数的形式给出，或者材料强度数据可以通过子选项给出。这种材料仅使用平面应力问题。 ABAQUS可以通过两种方式定义层压板：复合截面定义和复合层压板定义 复合截面定义对每个区域使用相同的图层属性。这样，我们只需要建立壳体组合即可将截面属性分配给二维（在网格中定义的常规壳体元素）或三维（三维的大小应与壳体中给定的厚度一致）。基于网格中定义的连续体的壳单元） ABAQUS复合材料分析方法介绍 复合叠加定义是由复合布局管理器定义的，它主要用于在模型的不同区域中构造不同的层。因此，应在定义之前对区域进行划分，并且应将不同的层分配给不同的区域。可以根据常规外壳的元素和属性进行定义。 传统的壳单元定义了每个层的厚度，并将其分配给二维模型。应该给基于连续体的壳单元或实体单元提供3D模型（厚度是相对于单元长度的系数，因此厚度方向可以分为一层单元）。
四Abaqus在复合材料领域的优势 4.1 复合材料介绍 4.1.1 复合材料的应用 复合材料有许多特性： 1、制造工艺简单 2、比强度高，比刚度大 3、具有灵活的可设计性 4、耐腐蚀，对疲劳不敏感 5、热稳定性能、高温性能好 由于复合材料的上述优点，在航空航天、汽车、船舶等领域，都有广泛的应用。复合材料的大量应用对分析技术提出新的挑战。
4.1.2 复合材料的结构 复合材料是一种至少由两种材料混合而成的宏观材料，其中的一种材料被称作基体，其它的材料称作纤维。其中纤维可以包含很多不同的 形式：离散的宏观粒子，任意方向的短纤维，规则排列的纤维和织物。 4.1.3 典型的复合材料 1)单向纤维层合板----冲击分析
2)编织复合材料---- 挤压分析 3)蜂窝夹心复合材料----不可见冲击损伤分析
基体和纤维的存在形式以及材料属性对于复合材料的力学行为有 着很大的影响。改变纤维和基体的属性目的就是在于生成一种复合材料具有如下性质： 1）低成本：原型，大规模生产，零件合并，维修，技术成熟。 2）期望的重量：轻重量，比重分配合理。 3）改进的强度和刚度：高强度/高刚度比。 4）改进的表面属性：良好的耐腐蚀性，表面抛光性好。 5）期望的热属性：较低的热传导性，热膨胀系数较低。 6）独特的电属性：具有较高的绝缘强度，无磁性。 7）空间适应性：大部件，特殊的几何构型。 4.1.4 复合材料的有限元模拟 根据不同的分析目的，可以采用不同的复合材料模拟技术： 1）微观模拟：将纤维和基体都分别模拟为可变形连续体。 2）宏观模拟：将复合材料模拟为一个正交各向异性体或是完全各向
a b a q u s常用技巧总结-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
Abaqus常用技巧总结 本手册是由simwe等论坛上精华帖以及本人下载的其他资料整理，由于很多资料搜集已经很久，而且时间有限，都没有注明原作者，也没有最资料进行分类整理，见谅。如需要，请PM给我。 Shelly31 Python.tzy@https://www.doczj.com/doc/6611801695.html, 2007.8.1 建议阅读方式：
目录 ABAQUS常用技巧总结 (2) 目录 (3) 1.对TIME INCREMENT的根本理解 (5) 2.ABAQUS 请问 MOMENT的加载 (5) 3.ABAQUS计算时C盘的临时文件太大了，怎么改目录？ (6) 4.CAE中如何加预应力 (6) 5.HYPERMESH里面看到ABAQUS分析的结果 (6) 6.X-Y PLOTS (6) 7.把上一次的分析结果作为下一次分析的初始条件该怎么做 (7) 8.材料方向与增量步 (8) 9.多个INP文件如何实现批处理 (9) 10.关于ABAQUS的任务管理 (10) 11.关于数据的输入输出 (12) 12.后处理积分 (12) 13.接触分析激活杀死 (13) 14.利用QUEUE的功能由本地机器向远程UNIX机器提交ABAQUS作业的方法[精华] (14) 15.利用命令进行计算时如何设置调用内存量 (17) 16.清华大学BBS的ABAQUS精华 (17) 17.请问怎么实现双曲线 (55)
18.取消坐标系等的显示 (56) 19.如何在计算中修改材料特性 (57) 20.输出计算过程中的总质量和总刚度矩阵 (60) 21.先张预应力： (61) 22.用户子程序的使用 (61) 23.怎样设定用双CPU机器进行ABAQUS计算 (61) 24.中途停止正在运算的JOB (62) 25.自适应网格技术 (62) 26.ABAQUS计算与内存 (63) 27.质量缩放 (64) 28.ABAQUS多处理器进行并行计算的效果研究 (79) 29.YAHOO讨论组摘录--CONTACT+OVERCLOSURE (81) 30.原创：无限元建立方法，希望得到加分 (95) 31.[分享]ABAQUS 使用问答 (102) 32.[转帖]ABAQUS6.4导入外来模型的几点小经验！ (122) 33.ABAQUS的多图层绘图 (125) 34.子结构 (125) 35.如何在不同的分析步改变材料的参数 (126) 36.模型的重启动分析－RESTART (127) 37. ABAQUS的单位心得 (128)
1,建立模型Part Module :类型三维，solid，旋转；按尺寸绘图，done,设置旋转角此处为360度。 2,建立参考面，将圆筒分成两半 3，Assembly Module :类型Independent 分区partition截面 4，Mesh module : 点击remove空二，选择cells消隐分区 X Select entities to remove: Cells Undo 撒种子时，需要分几层就在边缘上撒多少个种子，在每条边上尽量都撒相同数量的种子, 生成结构网格，生成的网格才比较规整。 （注意，此处的mesh,对象为assembly，而不是part） 生成网格后，Mesh: Create Mesh Part Module I- Mesh * Model：j Model-1 abject: * Awembly Part「 4,Job Module : Create Job,例如job-007-01，运行生成job-007-01.inp 文件，保存成007-01.cae 文件。 5,File: New打开新窗口
6,File: Import : Model 选择job-007-01.inp 打开 7,Mesh Module: Tools: Surface manager: create: by angle 定义surface 集合 Tools: Set manager: create: Element: by angle 定义Element 集合 用以下三个命令操作，选择恰当的面。 丄i Select the Entity Closest to the Screen, ---- Select From Exterior En tities '包i 一 J Select From Interior Entities （左键点击第二个图标不放拖出即可） 注：定义Element集合时，可以从外到内，定以一层后，在display中--- -:把定义的那层remove掉再定义下面一层。 8,Mesh: Edit :Mesh : Mesh Offset （create solid layers）: Surfaces （选择相应的面）：Total thickness定义厚度，生成cohesive单元，把其之前定义的几层surface，都生成cohesive单丿元。 9，Mesh: Element type :对cohesive 单元，Family 选择Cohesive，对其他单元，Family 选择3D Stress；对于静态运算，Element Library选择Standard,对于动态（显式）运算，Element Library 选择Explicit。 10，Property: Create Material: jiti （材料名字）：Mechanical : Elastic: Type: Isotropic =tdrt Matetial 邑 M＜）terial-jiti Description; NLrnnb?r of field v-arid4）l?:0 ' Moduli tme scale [forvi&ctwlKlicrty^ Long-term No compr-eision 3 Nc Datia Voungi'i P鈕1刖n1* 1 4D0C Create Material: xianwei （材料名字）：Mechanical : Elastic : Type : Isotropic
Abaqus操作技巧总结 打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。切记切 记！！！！！！ 1、如何显示梁截面（如何显示三维梁模型） 显示梁截面：view->assembly display option->render beam profiles，自己调节系数。 2、建立几何模型草绘sketch的时候，发现画布尺寸太小了 1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）； 2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改 3、如何更改草图精度 可以在edit菜单－－sketch option ——dimensions－－display——decimal更改 如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。 4、想输出几何模型 part步，file，outport－－part 5、想导入几何模型？ part步，file，import－－part 6、如何定义局部坐标系 Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标 7、如何在局部坐标系定义载荷
laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系 8、怎么知道模型单元数目（一共有多少个单元） 在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。 Query---element 也可以查询的。 9、想隐藏一些part以便更清楚的看见其他part，edge等 view－Assembly Display Options——instance，打勾 10、想打印或者保存图片 File——print——file——TIFF——OK 11、如何更改CAE界面默认颜色 view->Grahphic options->viewport Background->Solid->choose the wite colour! 然后在file->save options. 12、如何施加静水压力hydrostatic load --> Pressure, 把默认的uniform 改为hydrostatic。这个仅用于standard，显式分析不支持。 13、如何检查壳单元法向 Property module/Assign/normal 14、如何输出单元体积 set步---whole model ----volume/Tickness/Corrdinate-----EVOL 15、如何显示最大、最小应力 在Visualization>Options>contour >Limits中选中Min/Max:Show Location，同样的方法可以知道具体指定值的位置。 16、如何在Visualization中显示边界条件 View——ODB display option——entity display——show boundary conditions 17、后处理有些字符（图例啊，版本号啊，坐标系啊）不想显示， viewport－viewport annotation option ，选择打勾。同样可以修改这些字体大小、位置等等。
第二章 ABAQUS 基本使用方法 [2](pp15)快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。 ②(pp16)ABAQUS/CAE 不会自动保存模型数据，用户应当每隔一段时间自己保存模型以避免意外 丢失。 [3](pp17)平面应力问题的截面属性类型是Solid（实心体）而不是Shell（壳）。ABAQUS/CAE 推荐的建模方法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在几 何模型上。 载荷类型Pressure 的含义是单位面积上的力，正值表示压力，负值表示拉力。 [4](pp22)对于应力集中问题，使用二次单元可以提高应力结果的精度。 [5](pp23)Dismiss 和Cancel 按钮的作用都是关闭当前对话框，其区别在于：前者出现在包含只读数 据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel 按钮可关闭对话框，而不保存 所修改的内容。 [6](pp26)每个模型中只能有一个装配件，它是由一个或多个实体组成的，所谓的“实体”（instance） 是部件（part）在装配件中的一种映射，一个部件可以对应多个实体。材料和截面属性定义在部件 上，相互作用（interaction）、边界条件、载荷等定义在实体上，网格可以定义在部件上或实体上， 对求解过程和输出结果的控制参数定义在整个模型上。 [7](pp26) ABAQUS/CAE 中的部件有两种：几何部件（native part）和网格部件（orphan mesh part）。 创建几何部件有两种方法：（1）使用Part 功能模块中的拉伸、旋转、扫掠、倒角和放样等特征来直 接创建几何部件。（2）导入已有的CAD 模型文件，方法是：点击主菜单 File→Import→Part。网 格部件不包含特征，只包含节点、单元、 面、集合的信息。创建网格部件有三种方法：（1）导入 ODB 文件中的网格。（2）导入INP 文件中的网格。（3）把几何部件转化为网格部件，方法是：进 入Mesh 功能模块，点击主菜单Mesh→Create Mesh Part。 [8](pp31)初始分析步只有一个，名称是initial，它不能被编辑、重命名、替换、复制或删除。在初 始分析步之后，需要创建一个或多个后续分析步，主要有两大类：（1）通用分析步（general analysis step）可以用于线性或非线性分析。常用的通用分析步包含以下类型：—Static, General: ABAQUS/Standard 静力分析 —Dynamics, Implicit: ABAQUS/Standard 隐式动力分析 —Dynamics, Explicit: ABAQUS/ Explicit 显式动态分析

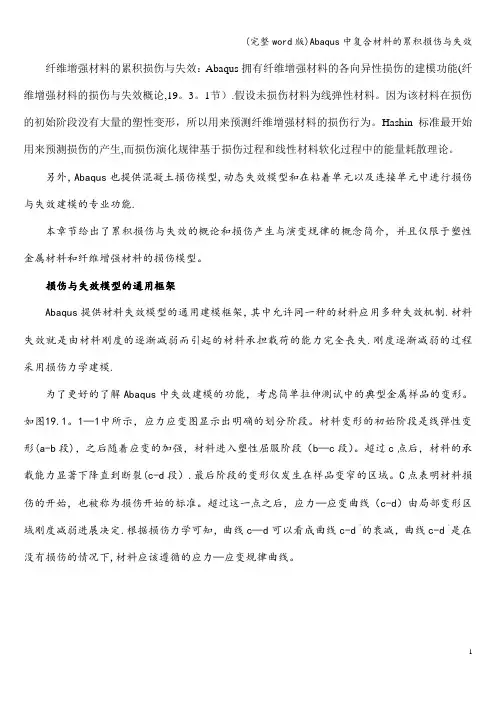

纤维增强材料的累积损伤与失效：Abaqus拥有纤维增强材料的各向异性损伤的建模功能（纤维增强材料的损伤与失效概论，19.3.1节）。假设未损伤材料为线弹性材料。因为该材料在损伤的初始阶段没有大量的塑性变形，所以用来预测纤维增强材料的损伤行为。Hashin标准最开始用来预测损伤的产生，而损伤演化规律基于损伤过程和线性材料软化过程中的能量耗散理论。 另外，Abaqus也提供混凝土损伤模型，动态失效模型和在粘着单元以及连接单元中进行损伤与失效建模的专业功能。 本章节给出了累积损伤与失效的概论和损伤产生与演变规律的概念简介，并且仅限于塑性金属材料和纤维增强材料的损伤模型。 损伤与失效模型的通用框架 Abaqus提供材料失效模型的通用建模框架，其中允许同一种的材料应用多种失效机制。材料失效就是由材料刚度的逐渐减弱而引起的材料承担载荷的能力完全丧失。刚度逐渐减弱的过程采用损伤力学建模。 为了更好的了解Abaqus中失效建模的功能，考虑简单拉伸测试中的典型金属样品的变形。如图19.1.1-1中所示，应力应变图显示出明确的划分阶段。材料变形的初始阶段是线弹性变形（a-b段），之后随着应变的加强，材料进入塑性屈
