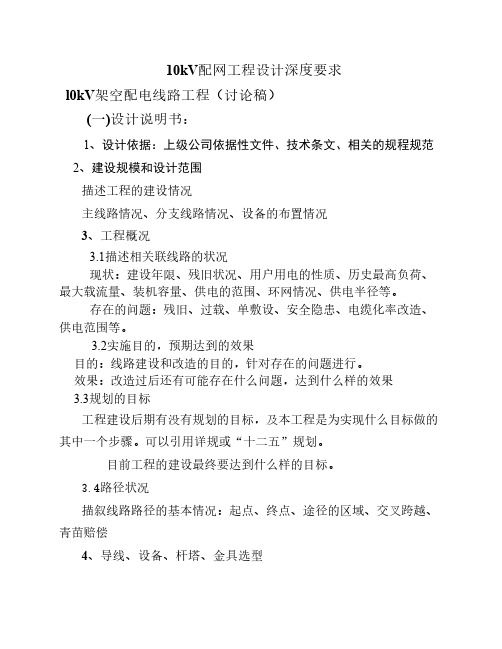

10kV配网工程设计深度要求l0kV架空配电线路工程（讨论稿）(一)设计说明书：1、设计依据：上级公司依据性文件、技术条文、相关的规程规范2、建设规模和设计范围描述工程的建设情况主线路情况、分支线路情况、设备的布置情况3、工程概况3.1描述相关联线路的状况现状：建设年限、残旧状况、用户用电的性质、历史最高负荷、最大载流量、装机容量、供电的范围、环网情况、供电半径等。
存在的问题：残旧、过载、单敷设、安全隐患、电缆化率改造、供电范围等。
3.2实施目的，预期达到的效果目的：线路建设和改造的目的，针对存在的问题进行。
效果：改造过后还有可能存在什么问题，达到什么样的效果3.3规划的目标工程建设后期有没有规划的目标，及本工程是为实现什么目标做的其中一个步骤。
可以引用详规或“十二五”规划。
目前工程的建设最终要达到什么样的目标。
3.4路径状况描叙线路路径的基本情况：起点、终点、途径的区域、交叉跨越、青苗赔偿4、导线、设备、杆塔、金具选型4.1导线选型导线型号的选择4.2设备选型开关等设备型号的选择4.3杆塔选型水泥杆、铁塔型号的选择4.5金具选型直线、耐张、跳线金具的选型5、导线安全系数的选取架空导线安全系数6、气象条件7、工程地质、水文7.1工程地质工程中杆塔所处位置的地质情况7.2工程水文杆塔基础的水文情况8、工程运距领料和退料的汽车运距人力运距9、特殊情况说明相关配套工程的建设情况工程建设的难点：市政、杆塔的位置、青苗等注意事项本工程的特点及注意事项(二)主要设备材料表列出一级采购和二级采购的设备材料施工单位需要自购的材料(三)杆塔明细表：设计杆塔号杆塔的型号（参照广东电网公司配网标准设计）档距耐张转角度数耐张段长度及代表档距导线型号导线的金具跳线的金具拉盘的型号、数量、埋深拉棒的型号、数量、埋深拉线的根数、型号、长度卡盘的型号、数量、埋深底盘的型号、数量、埋深基础的型号、数量、埋深地脚螺栓的型号、数量交叉跨越情况(四)路径图：必须采用1:1000~1:10000的标准地形图编制路径图要有明确的比例路径图上要有明确的方向标示，如：指北针路径图要求明确的图例准确的标示每基杆塔的位置，并且表示该杆塔采用的型号、基础、地脚螺栓型号、接地情况、杆上安装附属设备的情况。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/ND 内蒙古电力（集团）有限责任公司企业标准Q/ND XXXXX—XXXX配电网工程施工图设计内容深度规定第1部分：配电部分Code of content profundity for working drawing design fordistribution network projectsPart 1: distribution点击此处添加与国际标准一致性程度的标识（征求意见稿）-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语与定义 (1)4 总则 (3)5 施工图设计说明及目录 (3)6 电气部分 (3)6.1 设计范围： (3)6.2 图纸编制 (4)7 土建部分 (5)7.1 设计范围： (5)7.2 图纸编制 (5)8 施工图预算 (6)8.1 设计范围： (6)8.2 施工图预算内容及深度 (6)8.3 工程量计算原则 (7)前言为提高公司配电网建设水平，贯彻落实公司精益化管理、标准化建设的要求，适应坚强智能电网的建设要求。
根据内蒙古电力（集团）有限责任公司要求，规范配电网工程设计工作，提高设计能力，全面推广应用标准化建设成果，公司组织编制了配电网工程施工图设计内容深度规定。
本系列标准共分为 3 个部分：——第 1 部分：配电部分——第 2 部分：配网电缆线路部分——第 3 部分：配网架空线路部分本部分为系列标准的第 1 部分。
本标准是按照DL/T 800-2012标准编写规范给出的规则起草。
本标准由内蒙古电力（集团）公司标准分委会提出。
本标准由内蒙古电力（集团）公司配电网建设办公室归口。
本标准起草部门（单位）：配电网建设办公室、包头供电局。
本标准主要起草人：陶凯、袁海、樊海龙、任志远、武国梁。
本标准2018年01月首次发布。
配电网工程施工图设计内容深度规定第1部分：配电部分1 范围本标准规定了内蒙古电力（集团）公司配电工程施工图设计内容深度的要求。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/ND 内蒙古电力（集团）有限责任公司企业标准Q/NDXXXXX—XXXX配电网工程初步设计内容深度规定第1部分：配电部分Code of content profundity for preliminary design fordistribution network projectsPart 1: distribution点击此处添加与国际标准一致性程度的标识文稿版次选择XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语与定义 (1)4 总则 (3)4.4 初步设计文件的内容和编排顺序 (3)4.5 初步设计文件编制的一般要求 (3)4.6 初步设计内容深度要求 (3)5 设计总说明 (3)5.1 概述 (3)5.2 站址概况 (4)5.3 主要经济技术指标 (4)5.4 拆旧情况说明 (5)5.5初步设计相关文件 (5)6 电气部分 (5)6.1 电气主接线 (5)6.2 短路电流计算及主要设备选择 (5)6.3 防雷接地 (6)6.4 动力照明 (6)6.5 二次元件保护及自动装置 (6)6.6 电能计量 (6)6.7 交直流系统 (6)6.8 配电自动化 (6)6.9 电气部分图纸 (6)7 土建部分 (7)7.1 总平面布置 (7)7.2 消防、通风 (7)7.3 站区给排水 (8)7.4 防洪排涝 (8)7.5 环境保护和劳动安全 (8)7.6 土建部分图纸 (8)8 主要设备材料清册 (8)8.1 编制内容及要求 (8)9 概算部分 (9)9.1 概述 (9)9.2 编制原则和依据 (9)9.3 投资分析 (9)9.4 概算表及附件 (9)10 附件 (10)前言为提高公司配电网建设水平，贯彻落实公司精益化管理、标准化建设的要求，适应坚强智能电网的建设要求。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/ND 内蒙古电力（集团）有限责任公司企业标准Q/ND XXXXX—XXXX配电网工程施工图设计内容深度规定第 2 部分：配网电缆线路部分Code of content profundity for working drawing design fordistribution network projectsPart 2: cable distribution line点击此处添加与国际标准一致性程度的标识文稿版次选择XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (3)4.1 应遵守的规定和程序 (3)4.2 施工图设计文件应包含的内容 (3)4.3 施工图设计内容深度的基本要求 (3)5 施工图设计内容及深度要求 (4)5.1 图纸目录 (4)5.2 施工图设计说明书 (4)5.3 设计图纸 (5)5.4 主要设备材料清册 (6)6 计算书 (7)7 施工图预算 (7)7.1 预算内容及深度 (7)7.2 工程量计算原则 (7)前言为提高公司配电网建设水平，贯彻落实公司精益化管理、标准化建设的要求，适应坚强智能电网的建设要求。
根据内蒙古电力（集团）有限责任公司要求，规范配电网工程设计工作，提高设计能力，全面推广应用标准化建设成果，公司组织编制了配电网工程施工图设计内容深度规定。
本系列标准共分为 3 个部分：——第 1 部分：配电部分——第 2 部分：配网电缆线路部分——第 3 部分：配网架空线路部分本部分为系列标准的第 2 部分。
本标准是按照DL/T 800-2012标准编写规范给出的规则起草。
本标准由内蒙古电力（集团）公司标准分委会提出。
本标准由内蒙古电力（集团）公司配电网建设办公室归口。
本标准起草部门（单位）：配电网建设办公室、鄂尔多斯电业局。
南方电网公司10（20）千伏及以下配电网项目可行性研究内容深度规定（征求意见稿）1 总则1.1 为指导南方电网公司10（20）千伏及以下配电网项目（以下统称10千伏及以下配电网项目，包括建设与改造项目）可行性研究工作的开展，规范报告编制内容的深度要求，加强10千伏及以下配电网项目前期工作的管理，提高配电网项目的投资效益，为工程项目顺利开展下一步工作提供基础，特制定本规定。
1.1 南方电网公司配电网项目可行性研究工作应贯彻国家的技术政策和产业政策，执行国家的有关法律法规文件和各专业有关的设计规程规范，符合现行的有关国家标准及电力行业标准。
1.3 应重视科技进步，推进技术创新，控制工程造价。
2 适用范围本规定适用于南方电网公司投资10千伏及以下资本性配电网项目的可行性研究工作。
3 规范性引用性文件下列文件中的条款通过本规定的引用而成为本规定的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定。
凡是不注日期的引用文件，其最新版本适用于本规定。
DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》GB50217-2007 《电力工程电缆设计规范》GB/50053-1994 《10kV及以下变电所设计规范》GB/50054-1995 《低压配电设计规范》GB 50052-2009 《供配电系统设计规范》DL/T599-2009 《城市中低压配电网改造技术原则》《中国南方电网公司城市配电网技术导则》《中国南方电网公司县城电网建设与改造技术导则》《南方电网公司10kV配网工程标准设计》《中国南方电网公司110kV及以下配电网规划指导原则》4 编制的基本要求4.1 配电网项目可行性研究工作应重点从技术经济上论证项目的建设必要性和可行性，确定项目技术方案以及主要工程量。
4.2 设计单位在编制可行性研究报告时，应全面、准确、充分地收集和掌握设计原始资料和基础数据。
住房城乡建设部办公厅关于国家标准《城市配电网规划设计标准（征求意见稿）》公开征求意见的通知
文章属性
•【公布机关】住房和城乡建设部,住房和城乡建设部,住房和城乡建设部
•【公布日期】2024.06.28
•【分类】征求意见稿
正文
住房城乡建设部办公厅关于国家标准
《城市配电网规划设计标准（征求意见稿）》
公开征求意见的通知
根据《住房城乡建设部关于印发2022年工程建设规范标准编制及相关工作计划的通知》（建标函〔2022〕21号），我部组织中国南方电网有限责任公司等单位起草了国家标准《城市配电网规划设计标准（征求意见稿）》（见附件）。
现向社会公开征求意见。
有关单位和公众可通过以下途径和方式反馈意见：1．电子邮箱：********************。
2．通信地址：广州市海珠区琶洲大道63号1号楼1508室；邮政编码：510000。
意见反馈截止时间为2024年8月5日。
附件：《城市配电网规划设计标准（征求意见稿）》
住房城乡建设部办公厅2024年6月28日。
贵州电网公司10千伏及以下配电网工程初步设计（代可研）内容深度规定（征求意见稿）贵州电网公司2009年3月贵阳前言为规范贵州电网公司10千伏配电网工程初步设计（代可研）工作的内容和深度，满足项目立项审批的要求，提高电网项目投资效益，为工程项目顺利开展提供基础，特制定本规定。
本规定由贵州电网公司电网建设管理中心提出、归口并负责解释。
本规定由下列人员编审：批准：审定：审核：主要起草人：目录前言1总则 (1)2 说明书总述 (2)3 建设必要性 (3)4 开关站所址选择 (4)5 线路线径 (5)6 电气主接线 (7)7 电气设备选择 (7)8 土建 (10)9必备图纸 (10)10主要设备材料清册 (11)11工程建设规模汇总表 (11)12概算部分 (13)附录A 本规定用词说明 (14)1总则1.1 本规定适用于贵州电网系统内10千伏及以下配电网工程项目（包括变电和线路工程）的初步设计（代可研）工作。
10千伏及以下配电网工程项目为以10千伏配电线路或10千伏开关站为主体进行设计，10千伏线路工程中包括配电线路（电缆）、配电变压器（箱变）、无功补偿、线路开关（环网柜）、配套低压线路等。
10千伏开关站工程中含电气、土建、配套线路等。
1.2 设计文件应遵守国家及其有关部门颁发的设计规范和审批办法的规定。
1.3 初步设计（代可研）工作应以审定的各级电网规划为依据。
必须贯彻国家的技术政策和产业政策，执行各专业有关的设计规程和规定，推进技术进步，控制工程造价。
1.4 内容深度的基本要求1.4.1 设计文件齐全，数据准确，文字说明清楚，图纸清晰、准确。
1.4.2 中压配电网建设原则1.4.2.1中压配电网接线选择：表2.9 中压配电网安全准则及网络结线方式a）B、C类供电区主要采用“2-1”单环网接线（N≤3）、N分段N联络接线（N≤3）、双环网接线；c）D类供电区主要采用“2-1”单环网接线（N≤3），多分段单联络接线；d）E、F 类供电区主要采用多分段单联络接线、树干式接线。
配电网工程可行性研究报告内容深度规定浙江省电力公司2013年3月第一部分配电网配电工程可行性研究内容深度规定1范围本标准规定了配电网配电工程可行性研究的内容深度要求。
本标准适用于新建、扩建或改造10（20）kV及以下配电工程的可行性研究。
本标准只对设计的内容深度做出规定，不作为设计专业分工和卷册划分的标准。
2总则2.1 本规定是编制、评审配电工程可行性研究报告（以下简称可研报告）的重要依据。
2.2 设计文件应遵守国家及有关部门颁发的设计文件编制和审批工作管理的规定。
2.3 编制可研报告应以审定的配电网规划为基础，并充分应用电力设施布局规划成果。
2.4 可研报告应落实通用设计方案的采用情况，落实差异化设计原则以及“两型一化”变电站设计原则的贯彻情况，说明新技术应用情况。
3一般规定3.1 编制可研报告时，设计单位应完整、准确、充分地掌握设计原始资料和基础数据，确保资料齐全、文字说明清楚、计算结果和图纸清晰、正确。
3.2 当有多个设计单位参与编制同一工程可研报告时，应明确其中一个单位为总体设计单位。
总体设计单位应对参与设计单位的设计内容负责，对相关协调、配合工作归口负责，对参与设计、测试单位的资质提出意见，并将各参与单位的可研、测试等报告的主要内容和结论整理归纳到工程可研总报告中。
3.3 配电网架空线路工程可行性研究成果包括以下内容：（1）可行性研究报告说明书（含附图、附件）（2）可研估算书（3）专题报告（根据需要编制）3.3.1 可行性研究报告说明书包括以下内容：（1）工程概述（2）电力系统（3）站址的选择（4）配电站工程设想（5）基建标准化成果及新技术的应用（6）投资估算（7）附图和附件3.3.2 可研报告应包括以下图纸，可作为附图，也可随文布置：（1）电网地理接线图（2）配电站主接线图（3）配电站总平布置图（4）通信链路拓扑图（5）光缆走向示意图3.3.2.1 电网地理接线图应包括现状电网接线图、工程投产前电网接线图、工程投产年电网接线图、远景电网接线图。
附件1河南省电力公司城市配电网建设改造工程初步设计内容及深度规定一、城市配电网建设改造工程的分类城市配电网建设改造工程按性质分为架空线路新建、电缆线路新建、架空线路改扩建、电缆线路改扩建，开闭所（配电室）新建、开闭所（配电室）改扩建，台区新建、台区改造与其他类工程。
二、初步设计及工程概算工作要求（一）初步设计工作要求1. 初步设计文件应满足国家颁布的有关法律法规、国家标准、行业标准以及公司企业标准和相关规定要求，符合初步设计内容深度要求。
2. 初步设计应积极采用通用设计，大力推广新技术、新设备、新工艺，并在设计文件中进行专门论述。
采用现行的通用设计时，初步设计相应部分可适当简化。
— 4 —3. 对于重要技术方案应进行多方案的技术经济比较，提出推荐方案。
4. 初步设计文件应包括可研报告。
5. 初步设计要求文件齐全，计算准确，文字说明清楚，图纸清晰、正确。
（二）工程概预算工作要求1. 工程概预算编制应以设计文件为依据，在深入做好现场调查的基础上，严格执行现行规定、规范和标准、定额，不得高估冒算、漏列缺项，合理控制工程造价。
2. 工程概预算编制应依据《20千伏及以下配电网工程预算编制与计算标准》、《20千伏及以下配电网工程预算定额》，并结合国家、行业和地方造价管理部门颁布的相关计价文件。
3. 工程概预算成果文件应采用书面形式和电子文本形式，其格式及内容必须保持一致。
4. 工程概预算编制必须履行编制、校核、审核和批准程序，各级编制、校核、审核人员必须在正式的预、结算书上签字并加盖电力工程造价人员专用章。
三、初步设计内容及深度要求初步设计内容包括设计说明书、设计图纸、主要设备材料清册、拆旧物资清册、概算书、勘测报告、路径与站址相关协议或— 5 —批复、专题报告。
（一）架空线路新建1．图纸城网主网现状图及其规划图、城市配电网图：用不同的颜色（新建绿色、原有红色、改造蓝色）线条表示。
线路路径图：图中应标明线路起止点、杆号、道路名称、电源点、联络点，路径图上应标杆塔位置、档距、杆塔类型，并附杆塔及其基础图、导线应力驰度曲线。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/ND 内蒙古电力（集团）有限责任公司企业标准Q/ND XXXXX—2017配电网工程初步设计内容深度规定第 3 部分：配网架空线路部分Code of content profundity for preliminary design fordistribution network projectsPart 3: overhead power Transmission line2017-XX-XX发布XXXX-XX-XX实施目次前言 (III)1 范围 (4)2 规范性引用文件 (4)3 术语和定义 (4)4 总则 (5)4.1 应遵守的规定和程序 (5)4.2 初步设计文件内容 (5)4.3 内容深度的基本要求 (5)5 总的部分 (6)5.1 工程设计的主要依据 (6)5.2 设计范围 (6)5.3 工程概况 (6)5.4 主要技术经济特性 (9)5.5 通用设计应用情况 (11)6 工程技术方案 (11)6.1 工程现状 (11)6.2 线路路径方案 (11)6.3 主要设备材料表 (12)6.4 拆旧情况说明 (13)6.5 其它附属设施 (13)6.6 停电过渡方案 (13)7 气象条件 (13)7.1 气象条件的选择 (13)8 架空线路电气部分 (13)8.1 导（地）线选型及其防振 (13)8.2 防雷和接地 (14)8.3 绝缘子和金具 (14)8.4 柱上设备 (14)8.5 导线对地和交叉跨越距离 (14)8.6 杆塔和基础 (14)8.7 拉线选配 (15)9 环境保护和劳动安全 (15)9.1 环境保护 (15)9.2 劳动安全 (15)10 其它 (16)11 概算部分 (16)11.1 概述 (16)11.2 编制原则和依据 (16)11.3 概算表及附表、附件 (16)12 图纸 (17)12.1 必备图纸 (17)12.2 必要时需补充的图纸 (17)13 计算项目及其深度要求 (18)13.1 初步设计阶段计算项目 (18)13.2 计算项目深度 (18)14 附件 (18)前言为提高公司配电网建设水平，贯彻落实公司精益化管理、标准化建设的要求，适应坚强智能电网的建设要求。
根据内蒙古电力（集团）有限责任公司要求，规范配电网工程设计工作，提高设计能力，全面推广应用标准化建设成果，公司组织编制了配电网工程初步设计内容深度规定。
本系列标准共分为 3 个部分：——第 1 部分：配电部分——第 2 部分：配网电缆线路部分——第 3 部分：配网架空线路部分本部分为系列标准的第 3 部分。
本标准是按照DL/T 800-2012标准编写规范给出的规则起草。
本标准由内蒙古电力（集团）公司标准分委会提出。
本标准由内蒙古电力（集团）公司配电网建设办公室归口。
本标准起草部门（单位）：配电网建设办公室、乌海电业局。
本标准主要起草人：陶凯、袁海、樊海龙、王磊。
本标准2018年01月首次发布。
配电网工程初步设计内容深度规定第3部分：配网架空线路部分1 范围本标准规定了架空线路工程初步设计内容深度的要求。
本标准适用于 10kV 及以下交流架空线路新建、改扩建线路工程初步设计可参照本标准执行。
本标准只对设计的内容深度做出要求，不作为各设计单位内部专业分工的依据。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB 50052—2009 供配电系统设计规范GB 50061—2010 66kV 及以下架空电力线路设计规范Q/GDW 248—2008 输变电工程建设标准强制性条文实施管理规程DL/T 5729-2016 《配电网规划设计技术导则》DL/T 5220-2005 《10kV及以下架空配电线路设计技术规程》GB/T50064-2014 《交流电气装置的过电压保护和绝缘配合》DL/T20572-2010 《电力变压器运行规程》DL/T599-2016 《中低压配电网改造技术导则》DL/T5220-2005 《架空绝缘配电线路设计技术规程》GB50227-2008 《并联电容器装置设计规范》GB50065-2011 《交流电气装置的接地》DL/T 5729-2016 配电网规划设计技术导则Q/GDW 370 城市配电网技术导则Q/GDW 38 2配电自动化技术导则内蒙古电力（集团）有限责任公司电网建设投资原则内蒙古电力（集团）有限责任公司生产技术改造指导意见《内蒙古电力（集团）有限责任公司配电网工程典型设计10kV架空线路、低压架空线路分册》（2016年版）《内蒙古电力（集团）有限责任公司配电网工程典型设计10kV配电变台分册》（2016年版）《内蒙古电力（集团）有限责任公司配电网工程典型设计10kV配电站房分册》（2016年版）《内蒙古电力（集团）有限责任公司配电网工程典型设计10kV电缆分册》（2016年版）注：所需规程规范 (采用最新版本)3 术语和定义GB/T 2900.1界定的及下列术语和定义适用于本部分。
3.1电力线路power line应用于电力系统两点之间输电的导线、绝缘材料和各种附件组成的设施。
3.2架空电力线路overhead power line用绝缘子和杆塔将导线架设于地面上的电力线路。
3.3基本风速reference wind speed按当地空旷平坦地面上 10m 高度处 10min 时距，平均的年最大风速观测数据，经概率统计得出 30（15）年一遇最大值后确定的风速。
3.4耐张段section两耐张杆塔间的线路部分。
3.5导线conductor通过电流的单股线或不相互绝缘的多股线组成的绞线。
3.6档距span两相邻杆塔导线悬挂点间的水平距离。
3.7间隙electrical clearance线路任何带电部分与接地部分的最小距离。
3.8对地距离ground clearance在规定条件下，任何带电部分与地之间的最小距离。
3.9弧垂sag一档架空线内，导线与导线悬挂点所连接的直线间的最大垂直距离。
3.10基础foundation埋设在地下的一种结构，与杆塔底部相连，稳定承受所作用的荷载。
4 总则4.1 应遵守的规定和程序4.1.1 国家各项技术方针、政策、法规，现行的有关标准（规范）以及上级部门对工程建设的要求。
4.1.2 国家及其有关部门颁发的设计文件编制和审批办法的规定。
4.1.3 “三通一标”建设原则。
4.1.4 城乡规划、建设用地、水土保持、环境保护、防震减灾、地质灾害、压覆矿产、文物保护及劳动安全卫生等相关要求。
4.2 初步设计文件内容a)设计说明书：1)总的部分；2)工程技术方案；3)气象条件；4)架空线路电气部分；5)环境保护和劳动安全；6)其它；7)概算部分；8)图纸；9)附件。
b)图纸；c)概算书。
4.3 内容深度的基本要求4.3.1 对重要技术方案应进行多方案的技术经济比较，提出推荐方案。
4.3.2 具体的内容深度在本标准各第5章～第13章节中分别说明。
4.3.3 本标准未能涉及的问题，应结合工程具体情况加以说明。
4.3.4 当采用现行的通用设计时，相应部分可适当简化。
4.3.5 结合工程具体情况，在相关章节论述抵御自然灾害的措施（防闪络、防舞动、防强风倒塔等）。
4.3.6 初步设计文件应包含联合体项目的评审意见或报告，主体设计单位应负责概算汇总。
4.3.7 设计文件齐全，计算准确，文字说明清楚，图纸清晰、正确。
5 总的部分5.1 工程设计的主要依据5.1.1 设计依据5.1.1.1 政府和上级有关部门批准、核准的工程文件。
5.1.1.2 可行性研究报告及评审文件。
5.1.1.3 设计中标通知书或委托文件。
5.1.2 规范性引用文件5.1.2.1 工程设计有关的规程、规范引用文件。
5.2 设计范围线路的本体设计及工程概算。
5.3 工程概况5.3.1 工程类别及供电区域参照内蒙古自治区典设明确所属工程类别及工程所属供电分区类别。
要求首先说明工程位于哪一类供电区域（A+、A、B、C、D、E类）。
5.3.2 建设必要性a）为与可研呼应，简述工程必要性（200字以内）。
必要性可结合工程概况中的九个方面存在的主要问题，论述新建或改造是十分必要的；b）根据建设必要性，将10kV及以下工程分为9类，详细如下：1)满足新增负荷供电要求工程；2)加强网架结构工程；3)变电站配套送出工程；4)解决“卡脖子”工程；5)解决“低电压”台区工程；6)解决设备重（过）载工程；7)消除设备安全隐患工程；8)改造高损配变工程；9)老旧计量工程。
5.3.3 接入系统方案说明本工程总体接入系统方案，电源由哪个变电站或哪条线路引出，然后接到何处，说明系统中性点运行方式，要详细介绍；由多个子项目组成的工程，分开进行描述接入系统方案。
5.3.4 工程规模深度要求：文字叙述本期工程建设总体规模（新建工程、拆除工程的主要工程规模和工程量），说明本期工程属哪一年第几批工程以及主要建设10kV、0.4kV架空线路、台区工程总体规模及投资等情况（详见表1）。
表1 本期工程建设规模如下表:注：本表可根据具体工程进行简化。
55.3.5 线路走廊清理设计5.3.5.1 走廊通道清理范围a）三线（电力线、通信线、广播线）及其它市政设施拆迁数量；b）林区主要树种自然生长高度、长度，树木跨越长度及砍伐数量等；c）工程有涉及赔偿、补偿费用的情况，均应提供赔偿标准文件和相关协议文件。
5.4 主要技术经济特性5.4.1 线路路径长度、杆塔数量（直线杆塔、转角杆塔等）。
5.4.2 沿线地形、地质条件、地貌分布和交通概况。
5.4.3 设计水平年。
应根据电网规划合理选定工程设计水平年及远景水平年。
5.4.4 工程投资按照国家能源局发布的《20kV及以下配网工程概预算编制与计算标准》等文件规定，主要设备及材料价格务必参照近期电力公司实际招标价格，说明工程总造价（并附有主要造价表，详见表2)。
表2 主要造价表5.4.5 造价分析a）与通用造价指标定量对比分析，说明工程量与造价的合理性（必要时提供）；b）与可研指标对比分析，说明工程量增减情况。
若初设概算超可研投资，应进行专项分析。
（详见表3）表3 工程规模及投资对比分析表75.5 通用设计应用情况杆塔通用设计应用情况说明，包括线路总塔数、采用杆塔通用设计的数量及模块、未采用通用设计的塔数等。
若工程未采用杆塔通用设计应说明原因，并说明是否按照杆塔通用设计原则进行杆塔选型。
6 工程技术方案6.1 工程现状介绍工程基本情况、配电设施建设规模、计量情况等。
