光照图练习题

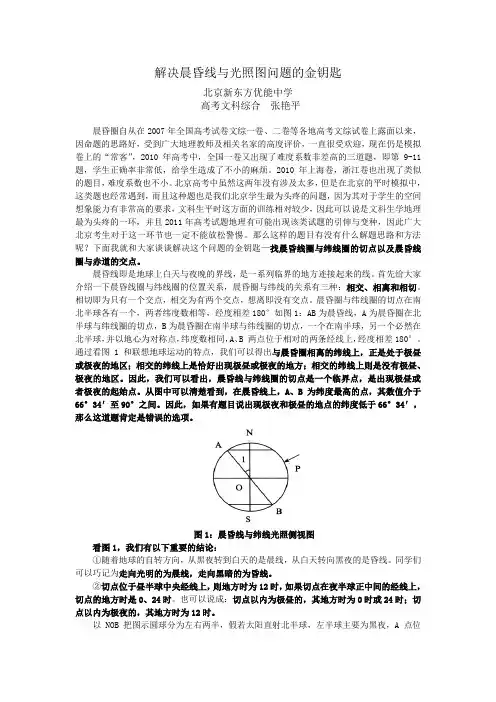

解决晨昏线与光照图问题的金钥匙北京新东方优能中学高考文科综合张艳平晨昏圈自从在2007年全国高考试卷文综一卷、二卷等各地高考文综试卷上露面以来，因命题的思路好，受到广大地理教师及相关名家的高度评价，一直很受欢迎，现在仍是模拟卷上的“常客”，2010年高考中，全国一卷又出现了难度系数非差高的三道题，即第9-11题，学生正确率非常低，给学生造成了不小的麻烦。

2010年上海卷，浙江卷也出现了类似的题目，难度系数也不小。

北京高考中虽然这两年没有涉及太多，但是在北京的平时模拟中，这类题也经常遇到，而且这种题也是我们北京学生最为头疼的问题，因为其对于学生的空间想象能力有非常高的要求，文科生平时这方面的训练相对较少，因此可以说是文科生学地理最为头疼的一环，并且2011年高考试题地理有可能出现该类试题的引伸与变种，因此广大北京考生对于这一环节也一定不能放松警惕。

那么这样的题目有没有什么解题思路和方法呢？下面我就和大家谈谈解决这个问题的金钥匙—找晨昏线圈与纬线圈的切点以及晨昏线圈与赤道的交点。

晨昏线即是地球上白天与夜晚的界线，是一系列临界的地方连接起来的线。

首先给大家介绍一下晨昏线圈与纬线圈的位置关系，晨昏圈与纬线的关系有三种：相交、相离和相切。

相切即为只有一个交点，相交为有两个交点，想离即没有交点。

晨昏圈与纬线圈的切点在南北半球各有一个，两者纬度数相等，经度相差180°如图1：AB为晨昏线，A为晨昏圈在北半球与纬线圈的切点，B为晨昏圈在南半球与纬线圈的切点，一个在南半球，另一个必然在北半球，并以地心为对称点，纬度数相同，A、B 两点位于相对的两条经线上，经度相差180°。

通过看图1和联想地球运动的特点，我们可以得出与晨昏圈相离的纬线上，正是处于极昼或极夜的地区；相交的纬线上是恰好出现极昼或极夜的地方；相交的纬线上则是没有极昼、极夜的地区。

因此，我们可以看出，晨昏线与纬线圈的切点是一个临界点，是出现极昼或者极夜的起始点。

初中物理光的直线传播与反射作图练习三一、作图题1．如图所示，用AB代表物体，MN为光屏，请根据“小孔成像”原理做出成像A′B′ 的光路图。

2．一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小。

要求：用直尺规范作图。

3．井底之蛙：如图所示画出青蛙在井底看见天空的范围。

4．在图中利用小孔成像原理作出烛焰AB在塑料薄膜上的像。

5．按要求作图。

请在图中画出反射光线OA所对应的入射光线及入射角。

6．一束光线与镜面成48°角射在平面镜上如图，画出反射光线并标出反射角的大小。

7．根据图中给出的反射光线OB，画出对应的入射光线AO，并标出入射角及其大小。

8．OA是一条反射光线。

请在图中作出OA的入射光线，并标出入射角的度数。

9．如图所示，两块平面镜相交成60°，一束光线AO射到平面镜MP上，光线经两平面镜反射后与AO重合，但方向相反。

画出光路图，并求AO与平面镜MP的夹角 是多大？10．在下图中，根据光的反射定律画出反射光线。

11．请将图中的光的反射光路图补充完整，并标出反射角的大小。

12．如图所示，当入射光线与平面镜的夹角为30°时，请在图中画出反射光线的光路图，并在图中标出反射角及其大小（要保留作图痕迹）。

13．请在甲、乙两图中画出各种情况的反射光线。

14．有人设想在太空放置一面巨大的平面镜，在夜间把太阳光反射到地面，为城市和野外活动提供照明。

如图所示，要使太阳光经平面镜反射后能照亮地球背面的B点，应如何放置平面镜？请在图中A处画出平面镜。

15．请在图中画出反射光线OB的入射光线AO。

16．如图是平面镜，请将光线补充完整。

17．请在图中画出反射光线，并标出入射角和反射角的大小。

18．一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

（按要求完成图）19．在图中，根据光的反射定律画出反射光线。

20．如图所示，地面上是小明和小亮在同一灯光下的影子，请你通过做光路图确定灯泡S 的位置。

高中地理填图复习完美版一、地理原理、规律示意图1、太阳光照图（1）判断各图对应的北半球节气A春分或秋分；B夏至；C冬至。

（2）图A对应日期，南京的昼夜长短情况是昼夜等长。

（3）图B中的晨昏线是晨（晨或昏）线，这天全球正午太阳高度由北回归线向南北递减。

2、太阳直射点移动轨迹图（1）判断a、b、c、d对应的北半球节气a春分；b夏至；c秋分；d冬至。

（2）由a→b期间，地球公转速度逐渐变慢。

（3）小高考期间，直射点位于d→a 段3、黄赤交角图（1）图中①表示赤道平面，②表示黄道平面。

（2）③、④中表示黄赤交角的是④，目前黄赤交角的度数是23°26′。

4、地球公转示意图（1）图中画出地球公转方向（2）判断①②③④对应的节气①夏至；②秋分；③冬至；④春分。

（3）地球公转位于①位置时，我国东部大部分地区的气候特点是高温多雨。

（4）地球公转位于④位置时，太阳直射点位于赤道。

5、热力环流图（1）画出热力环流图（2）热力环流的形成原因是：地面冷热不均。

6、大气的受热过程图（1）甲、乙、丙、丁代表的辐射：甲到达大气上界的太阳辐射；乙大气逆辐射；丙地面辐射；丁到达地面的太阳辐射。

（2）属于长波辐射的是乙、丙（填代号）。

（3）近地面大气的主要直接热源是地面辐射，根本热源是太阳辐射，表示大气补偿地面热量的是大气逆辐射。

7、气压带、风带图（1）甲、乙、丙、丁代表的气压带、风带名称：甲赤道低气压带；乙东北信风带；丙副热带高气压带；丁盛行西风带。

（2）画出乙、丁风带的风向（3）据图判断，此时因为北半球的夏季，判断的依据是气压带和风带位置偏北。

8、亚洲季风示意图（1）A、B两图表示冬季的是A 。

（2）江苏冬季盛行偏北风，夏季盛行偏南风，成因是海陆热力性质差异。

（3）南亚冬季盛行东北风，夏季盛行西南风，成因是海陆热力性质差异；气压带和风带的季节移动。

9、天气系统图A B C D（1）A图代表的天气系统是冷锋，过境时的天气是降温、降雨、大风，过境后的天气是气温降低、气压升高、天气转晴。

日照图转换练习在图2-3-6中，ACB 为晨昏线，C 点位于格林兰岛上。

回答1.2题。

1.飞机从A 地点飞往B 地点，最近的航线是A.从A 点出发沿图中直线向东飞行到B 点B.从A点出发沿ADB 飞到B 点C.从A 点出发先向东南飞，再向东北飞到B 点D.从A 点先向正北飞行，过极点后转向正南B2.若图中A 点正值日出，下列说法正确的是A.此时，北京时间是22时B.此时地球公转速度不断加快C.此日前后堪培拉昼渐长D.两小时后，太阳直射点的坐标是20°S ，75°W图4所示区域在北半球。

弧线a 为纬线，Q 、P 两点的经度差为90°；弧线b 为晨昏线，M点为b 线的纬度最高点。

回答3-5题。

3．若此时南极附近是极昼，P 点所在经线的地方时是A ．5时B ．15时C ．9时D ．19时4．若此时为7月份，图中M 点的纬度数可能为A ．55°NB ．65°NC ．75°ND ．85°N5．若Q 地的经度为0°，此时正是北京日出。

这个季节A ．洛杉矶地区森林火险等级最高B ．长江下游枫叶正红C ．长城沿线桃红柳绿D ．南极地区科考繁忙下图所示区域在北半球，弧线M 为纬线，弧线N 为晨昏线，阴影为黑夜；甲乙两地所在经线的经度为120ºE ；甲地此日正午太阳高度为40º；读图回答6-8题。

6.此时太阳直射点的坐标是A.（120º，20ºN ）B.（60ºW ，20ºN ）C.（120ºE ，23º26′N ）D.（60ºW ，23º26′N ）7.若图中乙点此时的太阳高度是10º，则乙点的地理纬度和正午太阳高度分别为A.76º34′N ，36º52′B.80ºN ，10ºC.76º34′N ，10ºD.80ºN ，30º8.一架飞机自①地起飞，沿图中直线行驶至②地，其飞行方向是A.自西向东B.自东向西C.先东北后东南D.先东南后东北图2-3-6右图表示北半球某区域。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

提高训练一、单项选择题读下面的经纬网图，图中虚线是地球公转到近日点附近的晨昏线，①点以西是西半球，以东是东半球。

①点与②点之间的经度差是30度。

判断1--2题00①②③4001、此时北京时间是A ．15时20分B ．14时40分C ．20时40分D ．21时20分 2、图中③处的昼长是A ．12小时B ．8小时C ．14小时D ．11小时读下图，外圆为晨昏圈，中心点O 为太阳直射点，N 为北极点，A点的地理坐标为(66034´N,00)，据此回答下列3--5题。

A BEFNO图53、O 点的地理坐标为A 、0°，0°B 、23°26´N ，180°C 、23°26´N ，0°D 、0°，180°4、下列相关叙述，错误的是A 、E 点和F 点可能在赤道上B 、E 点和F 点可能在回归线上C 、O 点此时昼长夜短D 、AEB 为晨线5、图示时期，下列现象不可信的是A 、北印度洋洋流呈顺时针方向流动B 、潘帕斯草原牧草生长茂盛C 、珠江口海水盐度为一年中最低时期D 、开普敦温和多雨读以极点为中心的光照图，此时地球上的两个日期的范围相等，曲线ABC 上的太阳高度为0°。

完成6--7题。

6．此刻太阳直射点的地理坐标为A ．0°，0°B ．20°S ，180°C ．20°N ，180°D ．20°S ，0°7．图示时刻国际标准时间为A ．0时B ．8时C ．12时D ．18时读下边经纬网和晨昏线图，阴影部分表示夜半球，回答8--10题。

光照图的判读8A ．6时C ．5时9A ．10时C ．13时10A ．0°C ．23°26下图中OP 、EF 为地球公转到远日点附近时的晨昏线。

读图回答11--13题11．此时，北京时间是A ．6月22日7时B ．12月22日7时C ．6月22日19时D ．12月22日19时 12．关于图中①、②、③、④四地的叙述，正确的是A ．该日四地正午太阳高度由大到小依次是④③②①B ．①在②的东北方向，③在④的西北方向C ．此时，四地白昼由长到短依次是①②③④D ．①②位于东半球，③④位于西半球C 、12小时D 、18小时下列是一幅等太阳高度线图，太阳直射15°N 纬高度为H ，那么A 、T ＞14小时，H ＞30°B 、T ＞14小时，H ＜30°C 、T ＜14小时，H ＞30°D 、T ＜14小时，H ＜30°若下图为1月某日北京时间12时地球上太阳高度分布图(图中同心圆为太阳高度相同地点的连线，数字表示太阳高度值)，根据该图回答17--20题。

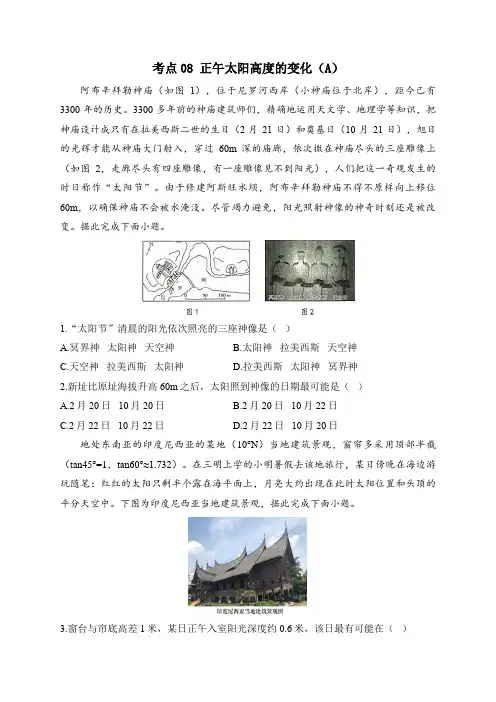

考点09 昼夜交替与昼夜长短的变化（A）根据国家测绘地理信息局公布的信息数据，不同日期最早日出的地点不同。

下图中①、②、③、④分别表示二分二至日及2023年某日中国迎来的第一条展线。

据此完成下面小题。

1.四条晨线所代表的日期正确的是（）A.①—3月21日B.②—12月22日C.③—6月22日D.④—2月11日2.③→④期间辽宁葫芦岛的正午太阳高度变化是（）A.变大B.变小C.先变大后变小D.先变小后变大读下侧光照图，完成下面小题。

3.B地此时的时刻是（）A.6：00B.12：00C.0：00D.18：004.A，C两地（）A.昼长相同B.正午太阳高度相同C.季节相同D.地方时相同到新疆研学旅行的小明某日用手机拍下了赛里木湖日出的美景（下图），并同时微信分享给了远在巴西利亚（47°56′W，15°47′S）进行商务考察的爸爸。

据此完成下面小题。

5.小明拍摄时所处的最佳景点位置是在图中（）A.金花紫卉B.点将台C.三台古驿D.亲水滩6.小明的爸爸第一时间赏看赛里木湖日出美景时，巴西利亚当地正值（）A.晨曦初露B.午日似火C.夕阳西下D.夜色浓重手机极大地方便了我们的生活，拥有一部手机，可知天下事。

右图为2021年12月15日的手机屏幕截图。

据此完成下面小题。

7.该日日出最早的地点是（）A.北京B.东京C.纽约D.莫斯科8.此时全球昼夜分布状况（阴影一侧为黑夜）是（）A. B.C. D.北京时间2023年1月1日6时30分许，浙江舟山（30°N，122°E）朱家尖海滩迎来新年的第一缕阳光（图1）；6时50分许，在我国领土最东端附近的黑龙江抚远（48°N，134°E），旭日从地平线上缓缓升起（图2）。

据此完成下面小题。

9.抚远迎接新年第一缕阳光的时间要比舟山晚一些，主要原因在于两地的（）A.经度差异B.纬度差异C.海拔差异D.天气差异10.新年当天，抚远和舟山相比（）A.抚远正午太阳高度较高B.舟山正午时刻更早C.抚远日出方位角更偏南D.舟山黑夜长度更长北京的李教授在2019年12月22日准备去美国纽约参加学士活动，下图为他在某网站预订机票的信息（起降时间为当地时间）。

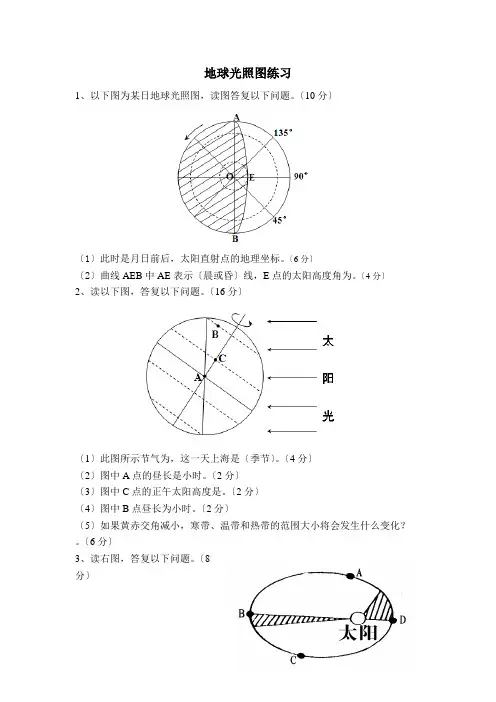

地球光照图练习1、以下图为某日地球光照图，读图答复以下问题。

〔10分〕〔1〕此时是月日前后，太阳直射点的地理坐标。

〔6分〕〔2〕曲线AEB中AE表示〔晨或昏〕线，E点的太阳高度角为。

〔4分〕2、读以下图，答复以下问题。

〔16分〕〔1〕此图所示节气为，这一天上海是〔季节〕。

〔4分〕〔2〕图中A点的昼长是小时。

〔2分〕〔3〕图中C点的正午太阳高度是。

〔2分〕〔4〕图中B点昼长为小时。

〔2分〕〔5〕如果黄赤交角减小，寒带、温带和热带的范围大小将会发生什么变化？。

〔6分〕3、读右图，答复以下问题。

〔8分〕〔1〕在公转轨道上，用箭头标出地球公转运动的方向。

〔2分〕〔2〕在ABCD四点中，地球位于近日点的是，地球经过远日点时，时间是每年的月初。

〔4分〕〔3〕ABCD四点中，绕日公转速度由快到慢排列依次是。

〔2分〕4、读“太阳光照示意图〞答复以下问题。

〔10分〕〔1〕请在图中标注太阳高度为0°、地方时为8时的点M。

〔1分〕〔2〕地表C点有一物体沿CD向D运动，其方向向偏移〔南或北〕，发生上述现象的根本原因是。

〔2分〕〔3〕图中D点地方时为点。

〔1分〕〔4〕图示各点中，此时太阳高度大于0°的有；〔填图中的字母〕，小于0°的有〔填图中的字母〕。

〔2分〕〔5〕A点的地方时是点，与A点地方时一样的点是点〔填图中的字母〕，比A 点早2个小时的点是点〔填图中的字母〕。

〔3分〕〔6〕此时以下现象不可能出现的是〔〕〔1分〕A 中南半岛正值雨季B 长江入海口附近海水盐度较低C 新加坡正值旱季D悉尼昼短夜长5．读右侧太阳照射图，答复：(1)图中表示的节气是_____日。

太阳直射点的经度是_____，纬度是_____。

(2)此时，图中字母表示的各地正午太阳高度角最大的是__________。

太阳高度角为0º的是__________。

(3)写出以下各点的地方时刻：A_____，B_____。

(4)C 点的昼长为_____小时，B 地的日出时刻是_____。

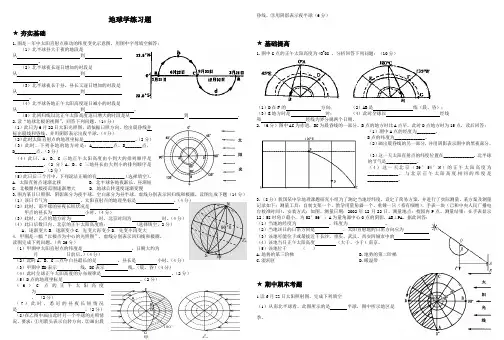

地球学练习题★ 夯实基础1.图是一年中太阳直射点移动的纬度变化示意图，用图中字母填空解答：（1）北半球昼大于夜的地段是从 到 。

（2）北半球夜长逐日增加的时段是从 到 。

（3）北半球夜长于昼，昼长又逐日增加的时段是从 到 。

（4）北半球各地正午太阳高度逐日减小的时段是从 到 。

（5）北回归线以北正午太阳高度逐日增大的时段是从 到 。

2.读“地球北极俯视图”，回答下列问题。

（14分）（1）此日为6月22日太阳光照图，请依据日照方向，绘出晨昏线并标出晨线和昏线，并用阴影表示出夜半球。

（4分） （2）此时太阳直射点的地理坐标是______________________。

（2分） （3）此时，下列各地的地方时是：A_________点，B_______点，D_________点。

（3分）（4）此日，A 、B 、C 三地正午太阳高度由小到大的排列顺序是____________，（2分）A 、B 、C 三地昼长由大到小的排列顺序是____________。

（2分） （5）此日后三个月中，下列说法正确的有____________（选择填空）。

A ．太阳直射点逐渐北移 B ．北半球各地夜渐长，昼渐短 C ．北极圈内极夜范围逐渐增大 D ．地球公转速度逐渐变慢3.图为某日日照图，阴影部分为夜半球，空白部分为昼半球，虚线分别表示回归线和极圈。

读图完成下题（14分） （1）该日节气为 ，太阳直射点的地理坐标是 。

（4分） （2）此时，南半球的昼夜长短状况是 ，甲点的昼长为 小时。

（4分）（3）此时，乙点的地方时为 时，北京时间为 时。

（4分） （4）此日后数日内，北京的正午太阳高度将： (选择填空，2分）A ．逐渐变大B ．逐渐变小C ．先变大再变小D ．先变小再变大4．甲图是一幅“以极点为中心的光照图”，虚线分别表示回归线和极圈。

读图完成下列问题。

（共26分）（1）甲图中太阳直射点的纬度是 ，日期大约为 月 日前后。
