第十章 预应力混凝土构件问答题参考答案1.何为预应力?预应力混凝土结构的优缺点是什么?答:①预应力:在结构构件使用前,通过先张法或后张法预先对构件混凝土施加的压应力。
②优点:提高构件的抗裂性、刚度及抗渗性,能够充分发挥材料的性能,节约钢材。
③缺点:构件的施工、计算及构造较复杂,且延性较差。
2.为什么预应力混凝土构件所选用的材料都要求有较高的强度?答:①要求混凝土强度高。
因为先张法构件要求提高钢筋与混凝土之间的粘结应力,后张法构件要求具有足够的锚固端的局部受压承载力。
②要求钢筋强度高。
因为张拉控制应力较高,同时考虑到为减小各构件的预应力损失。
3.什么是张拉控制应力?为何先张法的张拉控制应力略高于后张法?答:①张拉控制应力:是指预应力钢筋在进行张拉时所控制达到的最大应力值。
②因为先张法是在浇灌混凝土之前在台座上张拉钢筋,预应力钢筋中建立的拉应力就是控制应力。
放张预应力钢筋后构件产生回缩而引起预应力损失;而后张法是在混凝土构件上张拉钢筋,张拉时构件被压缩,张拉设备千斤顶所示的张拉控制应力为已扣除混凝土弹性压缩后的钢筋应力,所以先张法的张拉控制应力略高于后张法。
4.预应力损失包括哪些?如何减少各项预应力损失值?答:预应力损失包括:①锚具变形和钢筋内缩引起的预应力损失。
可通过选择变形小锚具或增加台座长度、少用垫板等措施减小该项预应力损失;②预应力钢筋与孔道壁之间的摩擦引起的预应力损失。
可通过两端张拉或超张拉减小该项预应力损失;③预应力钢筋与承受拉力设备之间的温度差引起的预应力损失。
可通过二次升温措施减小该项预应力损失;④预应力钢筋松弛引起的预应力损失。
可通过超张拉减小该项预应力损失;⑤混凝土收缩、徐变引起的预应力损失。
可通过减小水泥用量、降低水灰比、保证密实性、加强养互等措施减小该项预应力损失;⑥螺旋式预应力钢筋构件,由于混凝土局部受挤压引起的预应力损失。
为减小该损失可适当增大构件直径。
5.预应力损失值为什么要分第一批和第二批损失?先张法和后张法各项预应力损失是怎样组合的?答:应为六种预应力损失并非同时存在,有的只发生在先张法构件,有的只发生在后张法构件。
递预(一)填空题1.先张法构件的预应力总损失至少应取 ,后强法构件的预应力总损失至少应取 。
2.预应力混凝土中,混凝土的强度等级一般不宜低于 ,当采用高强钢丝、钢绞线时,强度等级一般不宜低于 。
3.已知各项预应力损失:锚固损失11σ;管道摩擦损失12σ;温差损失13σ;钢筋松驰损失14σ;混凝土收缩和徐变损失15σ;螺旋式钢筋对混凝土的挤压损失16σ。
先张法混凝土预压前(第一批)损失为 ;混凝土预压后(第二批)损失为 ;预应力总损失为 。
后张法混凝土预压前(第一批)损失为 ;混凝土预压后(第二批)损失为 ;预应力总损失为 。
4.施回预应力时混凝土立方体强度应经计算确定,但不低于设计强度的 。
5.影响混凝土局压强度的主要因素是 ; ; 。
6.先张法预应力混凝土轴心受拉构件,当加荷至混凝土即将出现裂缝时,预应力钢筋的应力是 。
7.预应力混凝土轴心受拉构件(对一般要求不出现裂缝的构件)进行抗裂验算时,对荷载效应的超标准组合下应符合 ,在荷载效应的准永久组合下,宜符合 。
8.预应力混凝土轴心受拉构件(对于严格要求不出现裂缝的构件)进行抗裂验算时,对荷载效应的标准组合下应符合 。
9.为了保证在张拉(或放松)预应力钢筋时,混凝土不被压碎,混凝土的预压应力cc σ应符合 。
其中先张法的cc σ应为 ,后张法的cc σ应为 。
10.轴心受拉构件施工阶段的验算包括 、 两个方面的验算。
11.在进行预应力混凝土受弯构件斜截面抗裂给算时,对严格要求不出现裂缝的构件奕符合 、 。
对一般要求不出现裂缝的构件应符合 、 。
12.施加预应力的方法有 、 。
13.全预应力是指 。
部分预应力是指 。
14.有粘结预应力是指 。
无粘结预应力是指 。
15.张拉控制应力是指 。
16.先张法轴心受拉构件完成第一批损失时,混凝土的预压应力为 ,完成第二批损失时,混凝土的预压应力为 。
17.后张法轴心受拉构件完成第一批损失时,混凝土的预压应力为 ,完成第二批损失时,混凝土的预压应力为 。
预应力混凝土构件预应力混凝土构件是指在施工前先在混凝土构件内部施加预应力,在混凝土的使用过程中产生的应力将部分或全部抵消这些预应力,使构件在使用过程中免受拉力,从而提高混凝土构件的抗拉性能。
预应力混凝土构件具有高强度、高刚度、轻型、耐久性高、施工周期短等显著优点,在现代建筑中得到广泛应用。
预应力混凝土构件的构造形式按照预应力混凝土构件的构造形式,可以分为两种:预应力混凝土无梁板预应力混凝土无梁板是一种大板式构件,具有承载能力强、刚度好等优点,其截面形式可以为矩形、T形、I形等。
预应力混凝土无梁板在现代建筑中应用广泛,主要用于超高层建筑、桥梁、隧道、机场场地、空中交换站等场所。
预应力混凝土梁预应力混凝土梁是一种长条形构件,其主要作用是承受荷载并将荷载传递到其他构件上,起到缩短跨度、延长跨度等作用。
预应力混凝土梁的截面形式多样,如矩形、T形、U形等。
预应力混凝土梁在现代建筑中也得到了广泛应用,如大型厂房、桥梁等。
预应力混凝土施工工艺预应力混凝土施工工艺主要包括以下几个步骤:1.预制各构件中的钢筋束钢筋束应按照设计要求制作,通常应将下层激励钢筋放置到模板上,再加上上层钢筋束,控制好所有钢筋束的间距和弦长。
2.将钢筋束张拉至预定预应力值在支座下张拉钢筋束,使其达到预定预应力值,张拉后测量应力比。
3.预制构件混凝土浇筑根据设计要求先将一定数量的混凝土浇入模板内,再放置好钢筋束,浇注混凝土,抹平表面。
4.养护在混凝土强度达到一定的强度后进行拆模,并采取适当的养护措施,使混凝土达到优良的波动强度和耐久性。
预应力混凝土在实际工程中的应用举例1.惠州凤凰机场跑道工程惠州凤凰机场二号跑道与辅道主要采用了矩形截面的预应力混凝土板,使得跑道与辅道在强度、振动和平整度上都得到了大幅度提升。
2.同济医院新院大楼工程同济医院新院大楼采用的预应力混凝土梁承受了大量的荷载,使得大楼结构更加稳固,从而达到了既美观又实用的效果。
3.潍坊市二环高架桥工程潍坊市二环高架桥的结构采用了预应力混凝土板和框架板的组合,以及翼墙框架和叠合板结构的组合,增强了桥梁的刚度和稳定性,并达到了节约材料、经济实用的效果。

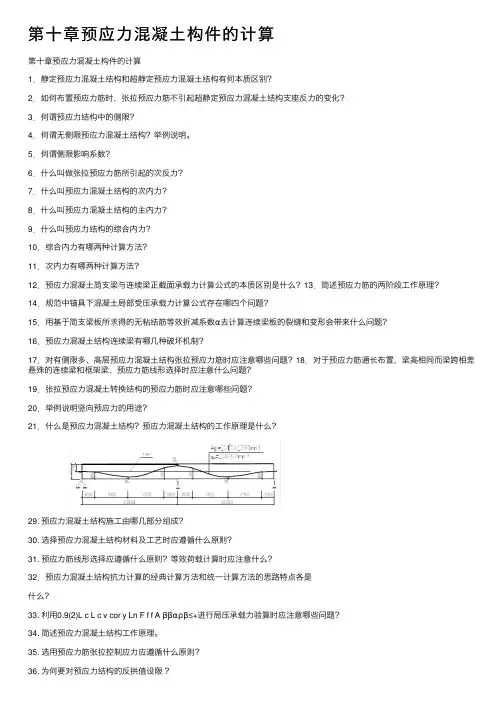

第⼗章预应⼒混凝⼟构件的计算第⼗章预应⼒混凝⼟构件的计算1.静定预应⼒混凝⼟结构和超静定预应⼒混凝⼟结构有何本质区别?2.如何布置预应⼒筋时,张拉预应⼒筋不引起超静定预应⼒混凝⼟结构⽀座反⼒的变化?3.何谓预应⼒结构中的侧限?4.何谓⽆侧限预应⼒混凝⼟结构?举例说明。
5.何谓侧限影响系数?6.什么叫做张拉预应⼒筋所引起的次反⼒?7.什么叫预应⼒混凝⼟结构的次内⼒?8.什么叫预应⼒混凝⼟结构的主内⼒?9.什么叫预应⼒结构的综合内⼒?10.综合内⼒有哪两种计算⽅法?11.次内⼒有哪两种计算⽅法?12.预应⼒混凝⼟简⽀梁与连续梁正截⾯承载⼒计算公式的本质区别是什么?13.简述预应⼒筋的两阶段⼯作原理?14.规范中锚具下混凝⼟局部受压承载⼒计算公式存在哪四个问题?15.⽤基于简⽀梁板所求得的⽆粘结筋等效折减系数α去计算连续梁板的裂缝和变形会带来什么问题?16.预应⼒混凝⼟结构连续梁有哪⼏种破坏机制?17.对有侧限多、⾼层预应⼒混凝⼟结构张拉预应⼒筋时应注意哪些问题?18.对于预应⼒筋通长布置,梁⾼相同⽽梁跨相差悬殊的连续梁和框架梁,预应⼒筋线形选择时应注意什么问题?19.张拉预应⼒混凝⼟转换结构的预应⼒筋时应注意哪些问题?20.举例说明竖向预应⼒的⽤途?21.什么是预应⼒混凝⼟结构?预应⼒混凝⼟结构的⼯作原理是什么?29. 预应⼒混凝⼟结构施⼯由哪⼏部分组成?30. 选择预应⼒混凝⼟结构材料及⼯艺时应遵循什么原则?31. 预应⼒筋线形选择应遵循什么原则?等效荷载计算时应注意什么?32.预应⼒混凝⼟结构抗⼒计算的经典计算⽅法和统⼀计算⽅法的思路特点各是什么?33. 利⽤0.9(2)L c L c v cor y Ln F f f A ββαρβ≤+进⾏局压承载⼒验算时应注意哪些问题?34. 简述预应⼒混凝⼟结构⼯作原理。
35. 选⽤预应⼒筋张拉控制应⼒应遵循什么原则?36. 为何要对预应⼒结构的反拱值设限?37. 写出矩形截⾯预应⼒混凝⼟连续梁正截⾯承载⼒计算公式(基于经典⽅法)。
第10章 预应力混凝土构件10.1选择题1.《混凝土结构设计规范》规定,预应力混凝土构件的混凝土强度等级不应低于( B )。
A. C20 ;B. C30 ;C. C35 ;D. C40 ; 2.预应力混凝土先张法构件中,混凝土预压前第一批预应力损失I l σ应为( C )。
A. 21l l σσ+; B. 321l l l σσσ++ ; C. 4321l l l l σσσσ+++ ; D. 54321l l l l l σσσσσ++++;3.下列哪种方法可以减少预应力直线钢筋由于锚具变形和钢筋内缩引起的预应力损失1l σ( C )。
A. 两次升温法;B. 采用超张拉;C. 增加台座长度;D. 采用两端张拉;4.对于钢筋应力松弛引起的预应力的损失,下面说法错误的是:( C )。
A. 应力松弛与时间有关系;B. 应力松弛与钢筋品种有关系;C. 应力松弛与张拉控制应力的大小有关,张拉控制应力越大,松弛越小;D. 进行超张拉可以减少,应力松弛引起的预应力损失; 5.其他条件相同时,预应力混凝土构件的延性比普通混凝土构件的延性( C )。
A. 相同;B. 大些;C. 小些;D. 大很多;6.全预应力混凝土构件在使用条件下,构件截面混凝土( A )。
A. 不出现拉应力;B. 允许出现拉应力;C. 不出现压应力;D. 允许出现压应力; 7.《混凝土结构设计规范》规定,当采用钢绞线、钢丝、热处理钢筋做预应力钢筋时,混凝土强度等级不应低于( D )。
A. C20 ;B. C30 ;C. C35 ;D. C40 ; 8.《规范》规定,预应力钢筋的张拉控制应力不宜超过规定的张拉控制应力限值,且不应小于( B )。
A .ptk f 3.0; B .ptk f 4.0; C .ptk f 5.0; D .ptk f 6.0;9.预应力混凝土后张法构件中,混凝土预压前第一批预应力损失I l σ应为( A )。
A. 21l l σσ+; B. 321l l l σσσ++ ; C. 4321l l l l σσσσ+++ ; D. 54321l l l l l σσσσσ++++;10.先张法预应力混凝土构件,预应力总损失值不应小于( 2/100mm N )。
第10章 预应力混凝土构件10.1选择题1.《混凝土结构设计规范》规定,预应力混凝土构件的混凝土强度等级不应低于( B )。
A. C20 ;B. C30 ;C. C35 ;D. C40 ; 2.预应力混凝土先张法构件中,混凝土预压前第一批预应力损失I l σ应为( C )。
A. 21l l σσ+; B. 321l l l σσσ++ ; C. 4321l l l l σσσσ+++ ; D. 54321l l l l l σσσσσ++++;3.下列哪种方法可以减少预应力直线钢筋由于锚具变形和钢筋内缩引起的预应力损失1l σ( C )。
A. 两次升温法;B. 采用超张拉;C. 增加台座长度;D. 采用两端张拉;4.对于钢筋应力松弛引起的预应力的损失,下面说法错误的是:( C )。
A. 应力松弛与时间有关系;B. 应力松弛与钢筋品种有关系;C. 应力松弛与张拉控制应力的大小有关,张拉控制应力越大,松弛越小;D. 进行超张拉可以减少,应力松弛引起的预应力损失; 5.其他条件相同时,预应力混凝土构件的延性比普通混凝土构件的延性( C )。
A. 相同;B. 大些;C. 小些;D. 大很多;6.全预应力混凝土构件在使用条件下,构件截面混凝土( A )。
A. 不出现拉应力;B. 允许出现拉应力;C. 不出现压应力;D. 允许出现压应力; 7.《混凝土结构设计规范》规定,当采用钢绞线、钢丝、热处理钢筋做预应力钢筋时,混凝土强度等级不应低于( D )。
A. C20 ;B. C30 ;C. C35 ;D. C40 ; 8.《规范》规定,预应力钢筋的张拉控制应力不宜超过规定的张拉控制应力限值,且不应小于( B )。
A .ptk f 3.0; B .ptk f 4.0; C .ptk f 5.0; D .ptk f 6.0;9.预应力混凝土后张法构件中,混凝土预压前第一批预应力损失I l σ应为( A )。
A. 21l l σσ+; B. 321l l l σσσ++ ; C. 4321l l l l σσσσ+++ ; D. 54321l l l l l σσσσσ++++;10.先张法预应力混凝土构件,预应力总损失值不应小于( 2/100mm N )。
混凝土结构设计原理试题库及其参考答案一、判断题(请在你认为对的陈述的各题干后的括号内打“√”,否则打“×”。
每小题1分。
)第6章受扭构件承载力1.钢筋混凝土构件在弯矩、剪力和扭矩共同作用下的承载力计算时,其所需要的箍筋由受弯构件斜截面承载力计算所得的箍筋与纯剪构件承载力计算所得箍筋叠加,且两种公式中均不考虑剪扭的互相影响。
()2.《混凝土结构设计规范》对于剪扭构件承载力计算采用的计算模式是混凝土和钢筋均考虑相关关系。
()3.在钢筋混凝土受扭构件设计时,《混凝土结构设计规范》规定,受扭纵筋和箍筋的配筋强度比应不受限制。
()第8章钢筋混凝土构件的变形和裂缝1.受弯构件的裂缝会一直发展,直到构件的破坏。
()2.钢筋混凝土受弯构件两条裂缝之间的平均裂缝间距为1.0倍的粘结应力传递长度。
()3.裂缝的开展是由于混凝土的回缩,钢筋的伸长,导致混凝土与钢筋之间产生相对滑移的结果。
()4.《混凝土结构设计规范》定义的裂缝宽度是指构件外表面上混凝土的裂缝宽度。
()5.当计算最大裂缝宽度超过允许值不大时,可以通过增长保护层厚度的方法来解决。
()6.受弯构件截面弯曲刚度随着荷载增大而减小。
()7.受弯构件截面弯曲刚度随着时间的增长而减小。
()8.钢筋混凝土构件变形和裂缝验算中荷载、材料强度都取设计值。
()第9章预应力混凝土构件1.在浇灌混凝土之前张拉钢筋的方法称为先张法。
()2.预应力混凝土结构可以避免构件裂缝的过早出现。
()3.预应力混凝土构件制作后可以取下反复使用的称为锚具。
()σ张拉控制应力的拟定是越大越好。
()4.con5.预应力钢筋应力松弛与张拉控制应力的大小有关,张拉控制应力越大,松弛越小;()6.混凝土预压前发生的预应力损失称为第一批预应力损失组合。
()7.张拉控制应力只与张拉方法有关系。
()二、单选题(请把对的选项的字母代号填入题中括号内,每题2分。
)第6章受扭构件承载力1.钢筋混凝土受扭构件中受扭纵筋和箍筋的配筋强度比7.16.0<<ζ说明,当构件破坏时,()。
混凝土结构设计原理(第五版)课后习题答案第10章预应力混凝土构件思考题为了避免钢筋混凝土结构的裂缝过早出现,避免因满足变形和裂缝控制的要求而导致构件自重过大所造成的不经济和不能应用于大跨度结构,也为了能充分利用高强度钢筋及高强度混凝土,可以采用对构件施加预应力的方法来解决,即设法在结构构件受荷载作用前,使它产生预压应力来减小或抵消荷载所引起的混凝土拉应力,从而使结构构件的拉应力不大,甚至处于受压状态。
预应力混凝土结构的优点是可以延缓混凝土构件的开裂,提高构件的抗裂度和刚度,并取得节约钢筋,减轻自重的效果,克服了钢筋混凝土的主要缺点。
其缺点是构造、施工和计算均较钢筋混凝土构件复杂,且延性也差些。
预应力混凝土结构构件必须采用强度高的混凝土,因为强度高的混凝土对采用先张法的构件,可提高钢筋预混凝土之间的粘结力,对采用后张法的构件,可提高锚固端的局部承压承载力。
预应力混凝土构件的钢筋也要求较高的强度,因为混凝土预压应力的大小,取决于预应力钢筋张拉应力的大小,考虑到构件在制作过程中会出现各种应力损失,因此需要采用较高的张拉应力,也就要求预应力钢筋具有较高的抗拉强度。
张拉控制应力是指预应力钢筋在进行张拉时所控制达到的最大应力值。
其值为张拉设备所指示的总张拉力除以预应力钢筋截面面积而得的应力值,以con表示。
张拉控制应力的取值不能太高也不能太低。
如果张拉控制应力取值过低,则预应力钢筋经过各种损失后,对混凝土产生的预压应力过小,不能有效地提高预应力混凝土构件的抗裂度和刚度。
如果张拉控制应力取值过高,则可能引起以下问题:1)在施工阶段会使构件的某些部位受到预拉力甚至开裂,对后张法构件可能造成端部混凝土局压破坏;2)构件出现裂缝时的荷载值与继续荷载值很接近,使构件在破坏前无明显的预兆,构件的延性较差;3)为了减小预应力损失,有时需进行超张拉,有可能在超张拉过程中使个别钢筋的应力超过它的实际屈服强度,使钢筋产生较大塑性变形或脆断。
