工程图学实践第七章 其他常用工程图简介
- 格式：ppt
- 大小：2.00 MB
- 文档页数：108
下载文档原格式
合集下载
现代工程图学(第4版)第七章PPT
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
4. 组合的剖切面

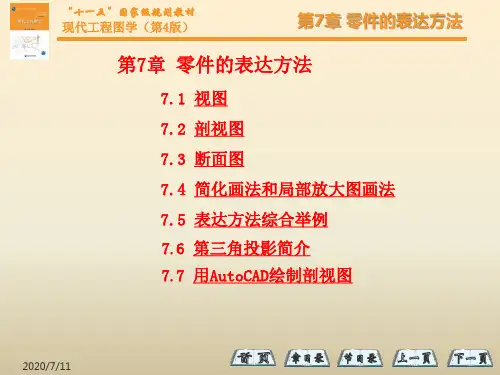

第7章 零件的表达方法
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
一、断面图的概念
第7章 零件的表达方法
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
二、断面图分类和画法
1.分类
“十一五”国家级规划教材
现代工程图学（第4版）
第7章 零件的表达方法
第7章 零件的表达方法
7.1 视图 7.2 剖视图 7.3 断面图 7.4 简化画法和局部放大图画法 7.5 表达方法综合举例 7.6 第三角投影简介 7.7 用AutoCAD绘制剖视图
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
“十一五”国家级规划教材
现代工程图学（第4版）
第7章 零件的表达方法
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
一、图案填充(BHATCH/Hatch)命令
第7章 零件的表达方法
图案填充是以某种图案填充封闭的图形区域，在工程图样中可以用来绘制
剖面线。
设定大
小方向
选择剖 面区域
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
4．标注尺寸帮助表达
（1）标注尺寸有助于 形体的表达：左视图上注上 尺寸35及30后，在主视 图上就不必再画锥台的虚线 ；主视图上尺寸2×6后面 加上“通孔”两字后，就不 必另画视图表达该两孔了。
（2）当采用半剖视后 ，注意主视图上的直径中 120、130、116等尺寸 的标注。
工程图学基础08第七章标准件和常用
平键
总结词
半圆键是一种特殊类型的键连接，其键头呈半圆形，适用于需要较大承载能力的场合。
详细描述
半圆键的键头呈半圆形，可以与键槽中的半圆形槽配合，以传递较大的扭矩。由于半圆键的特殊形状，它通常只适用于传递扭矩，而不适用于固定零件。
半圆键
钩头楔键是一种具有楔形结构的键连接，主要用于固定零件和传递扭矩。
具有圆锥形状的螺旋弹簧，通常用于承受径向力和倾覆力矩。
总结词
圆锥螺旋弹簧是一种特殊类型的弹簧，具有圆锥形状。它通常用于承受径向力和倾覆力矩。由于其特殊的形状和功能，圆锥螺旋弹簧在某些特定场合具有不可替代的作用，如汽车悬挂系统、减震器和某些精密设备中。圆锥螺旋弹簧的设计和制造需要较高的技术和精度，以确保其性能和稳定性。
详细描述
THANKS FOR
WATCHING
感谢您的观看
工程图学基础08第七章标准件和常用件
目录
contents
标准件的定义和分类 螺纹紧固件 键连接 销连接 滚动轴承 弹簧
01
标准件的定义和分类
01
02
标准件的定义
标准件具有互换性，即同一种标准件可以相互替换，不影响机械产品的性能和装配。
标准件是指按照国家或行业标准规定的尺寸、参数、性能等要求，统一制造和供应的机械零件。
分类
根据用途和结构，螺柱可分为空心螺柱和实心螺柱等类型。
用途
螺柱常用于需要垂直连接两个平面或结构的场合，例如建筑物的立柱、桥梁的桥墩等。
螺钉
总结词
螺钉是一种小型螺纹紧固件，通常用于固定单个零件或小规模结构的细节部分。
详细描述
螺钉的结构类似于螺栓，但尺寸较小，主要用于固定小零件或细节部分。常见的螺钉有木螺钉、自攻螺钉、机螺钉等类型。
工程图学理论与实践手册

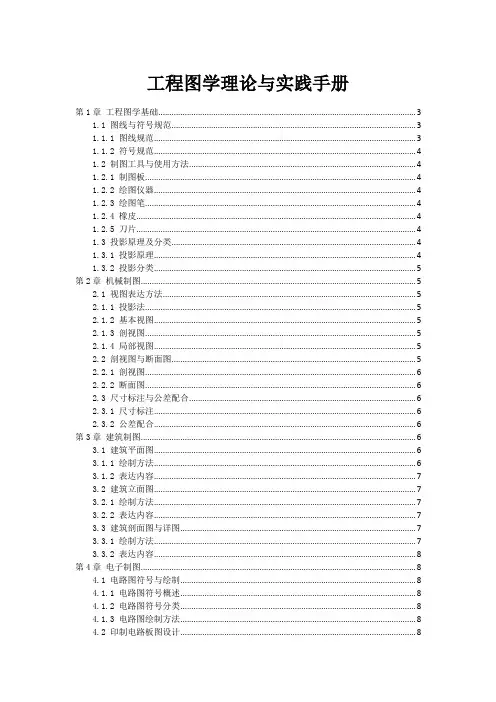

工程图学理论与实践手册第1章工程图学基础 (3)1.1 图线与符号规范 (3)1.1.1 图线规范 (3)1.1.2 符号规范 (4)1.2 制图工具与使用方法 (4)1.2.1 制图板 (4)1.2.2 绘图仪器 (4)1.2.3 绘图笔 (4)1.2.4 橡皮 (4)1.2.5 刀片 (4)1.3 投影原理及分类 (4)1.3.1 投影原理 (4)1.3.2 投影分类 (5)第2章机械制图 (5)2.1 视图表达方法 (5)2.1.1 投影法 (5)2.1.2 基本视图 (5)2.1.3 剖视图 (5)2.1.4 局部视图 (5)2.2 剖视图与断面图 (5)2.2.1 剖视图 (6)2.2.2 断面图 (6)2.3 尺寸标注与公差配合 (6)2.3.1 尺寸标注 (6)2.3.2 公差配合 (6)第3章建筑制图 (6)3.1 建筑平面图 (6)3.1.1 绘制方法 (6)3.1.2 表达内容 (7)3.2 建筑立面图 (7)3.2.1 绘制方法 (7)3.2.2 表达内容 (7)3.3 建筑剖面图与详图 (7)3.3.1 绘制方法 (7)3.3.2 表达内容 (8)第4章电子制图 (8)4.1 电路图符号与绘制 (8)4.1.1 电路图符号概述 (8)4.1.2 电路图符号分类 (8)4.1.3 电路图绘制方法 (8)4.2 印制电路板图设计 (8)4.2.2 PCB设计流程 (9)4.2.3 PCB设计原则 (9)4.3 电子元器件封装图 (9)4.3.1 电子元器件封装概述 (9)4.3.2 常见元器件封装类型 (9)4.3.3 封装图绘制方法 (9)第5章模具制图 (10)5.1 模具结构设计 (10)5.1.1 模具结构设计的基本要求 (10)5.1.2 模具结构设计的基本步骤 (10)5.2 模具零件图 (10)5.2.1 模具零件图的内容 (10)5.2.2 模具零件图的绘制方法 (11)5.3 模具装配图 (11)5.3.1 模具装配图的内容 (11)5.3.2 模具装配图的绘制方法 (11)第6章航空航天制图 (11)6.1 飞机零件图 (11)6.1.1 零件图概述 (11)6.1.2 零件图的表示方法 (11)6.1.3 零件图的标注 (12)6.2 飞机装配图 (12)6.2.1 装配图概述 (12)6.2.2 装配图的表示方法 (12)6.2.3 装配图的标注 (12)6.3 航天器总装图 (12)6.3.1 总装图概述 (12)6.3.2 总装图的表示方法 (12)6.3.3 总装图的标注 (13)第7章汽车制图 (13)7.1 汽车总布置图 (13)7.1.1 概述 (13)7.1.2 基本要求 (13)7.1.3 布图方法 (13)7.1.4 应用实例 (13)7.2 汽车零件图 (13)7.2.1 概述 (13)7.2.2 基本要求 (13)7.2.3 布图方法 (14)7.2.4 应用实例 (14)7.3 汽车装配图与焊接图 (14)7.3.1 概述 (14)7.3.2 基本要求 (14)7.3.4 应用实例 (15)第8章化工制图 (15)8.1 设备布置图 (15)8.1.1 设备布置图概述 (15)8.1.2 设备布置图的内容 (15)8.1.3 设备布置图的绘制方法 (15)8.2 管道布置图 (15)8.2.1 管道布置图概述 (15)8.2.2 管道布置图的内容 (16)8.2.3 管道布置图的绘制方法 (16)8.3 化工工艺流程图 (16)8.3.1 化工工艺流程图概述 (16)8.3.2 化工工艺流程图的内容 (16)8.3.3 化工工艺流程图的绘制方法 (16)第9章计算机辅助制图 (17)9.1 CAD软件概述 (17)9.1.1 CAD软件发展历程 (17)9.1.2 CAD软件功能特点 (17)9.2 二维图形绘制与编辑 (17)9.2.1 二维图形绘制 (18)9.2.2 二维图形编辑 (18)9.3 三维模型构建与渲染 (18)9.3.1 三维模型构建 (18)9.3.2 三维模型渲染 (18)第10章工程图管理与应用 (18)10.1 工程图样管理规范 (18)10.1.1 图样编号与分类 (19)10.1.2 图样归档与存储 (19)10.1.3 图样分发与控制 (19)10.2 图纸审查与修改 (19)10.2.1 图纸审查 (19)10.2.2 图纸修改 (20)10.3 工程图在实际应用中的案例分析 (20)第1章工程图学基础1.1 图线与符号规范工程图学作为工程领域的基础学科，图线与符号的规范使用对于准确表达设计意图。
工程图学基础第七章 标准件和常用件解析
第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。
工程图学基础07图样画法课件
仍按原来•位工程置图投学影基础07图样画法
•42
☆ 应注意的问题：
1）剖切平面的交线应与物体上的公共回转轴线重合。 2）倾斜剖切平面后面的其它结构一般仍按原来位置投 影，如上图中间圆筒上的油孔。当剖切后产生不完整要 素时，应将此部分按不剖绘制，如下图。
3）旋转剖必须标注，其规定与阶梯剖相同。
A-A
图可以只画一半或四分之一
，并在对称中心线的两端画
出两条与其垂直的平行细实
线。
•工程图学基础07图样画法
•11
四、斜视图
表达倾斜部分的真实形状。 将该倾斜部分的结构形状向一个辅助投影面投影， 这样得到的视图，称为斜视图 。
•工程图学基础07图样画法
•12
注意问题
斜视图通常按向视图 的配置形式配置并必须标 注，必要时允许将斜视图 旋转配置（右下图）。
•24
⒉半剖视图 当物体具有对称平面时，在垂直于对称面的投影面上的图 形，可以对称中心线为界，一半画成剖视图，另一半画成 视图，这种剖视图称为半剖视图。
•工程图学基础07图样画法
•25
画半剖视图时应注意下面几点：
（1）视图与剖视图的分界线必须是对称中心线，即点画线，不能画成实线。 （2）由于物体对称，物体的内外结构形状已分别表达清楚，图中的虚线一般 应省略不画。 （3）物体形状接近于对称，且不对称部分已另有图形表达清楚时，也可画成
一般常用平面作为剖切面(也可用柱面)。为了表达 物体内部的真实形状，剖切平面一般应通过物体内部结 构的对称平面或孔的轴线，并平行于相应的投影面。
画剖视图 剖切平面剖切到的物体断面轮廓和其后面的可见
轮廓线，都用粗实线画出。
画剖面符号 应在剖切面切到的断面轮廓内画出剖面符号。
工程图学(机械篇)

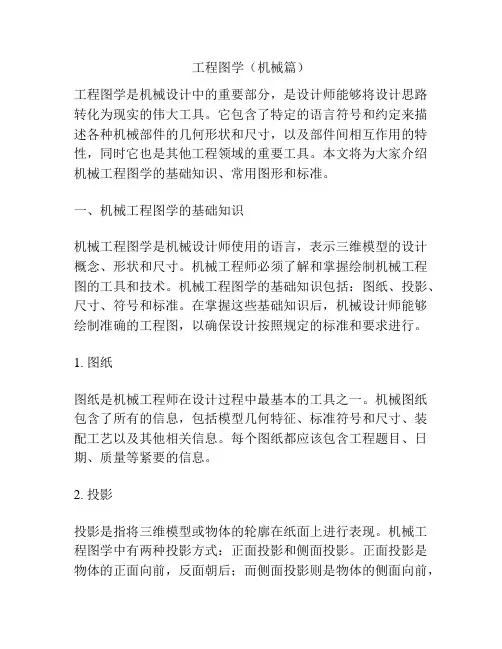

工程图学（机械篇）工程图学是机械设计中的重要部分，是设计师能够将设计思路转化为现实的伟大工具。
它包含了特定的语言符号和约定来描述各种机械部件的几何形状和尺寸，以及部件间相互作用的特性，同时它也是其他工程领域的重要工具。
本文将为大家介绍机械工程图学的基础知识、常用图形和标准。
一、机械工程图学的基础知识机械工程图学是机械设计师使用的语言，表示三维模型的设计概念、形状和尺寸。
机械工程师必须了解和掌握绘制机械工程图的工具和技术。
机械工程图学的基础知识包括：图纸、投影、尺寸、符号和标准。
在掌握这些基础知识后，机械设计师能够绘制准确的工程图，以确保设计按照规定的标准和要求进行。
1. 图纸图纸是机械工程师在设计过程中最基本的工具之一。
机械图纸包含了所有的信息，包括模型几何特征、标准符号和尺寸、装配工艺以及其他相关信息。
每个图纸都应该包含工程题目、日期、质量等紧要的信息。
2. 投影投影是指将三维模型或物体的轮廓在纸面上进行表现。
机械工程图学中有两种投影方式：正面投影和侧面投影。
正面投影是物体的正面向前，反面朝后；而侧面投影则是物体的侧面向前，反面则与之相同。
在机械工程图学中，人们更多地使用正面投影（俯视图、左视图和右视图）来描述物体。
采用正面投影能够保证物体的形状和尺寸的精准性。
3. 尺寸尺寸是指定义物体尺寸和特征的值。
机械图纸上的尺寸是基于一些标准来定义的，这些标准包括长度（毫米、英寸等）和角度。
尺寸是机械工程设计中的重要指标，需要精确描述，以确保制造工人和机器操作员按照规定的尺寸完成工作。
4. 符号和标准机械工程图学中采用了一套独特的符号和标准来描述部件间的相互作用关系。
符号是确定物体构成和操作方式的标志，而标准则是确立符号使用的规则和程序。
机械工程师需要熟练地掌握这些符号和标准以确保工程图的准确性。
二、常用图形机械图学中有很多种图形，其中最常用的是：平面图、曲线图、投影图和截面图等等。
下面将简要介绍一些常用的图形。
市政工程识图与构造第七章给水排水工程图
1 ： 25 ～ 1 ： 200 ，视构筑物的大小及复杂程度 而定。
对于初步设计可取较小比例；施工图设计则宜
取较大比例。
22:24:40
《工程制图》
58
（2）图线
绘制净水构筑物的图线，一般有池体的 内外轮廓线、附属设备的外形线、管道 的外径线及中心线、长度起迄的尺寸线、 建筑材料的图例线等。 由于图样中所画的内容有主次之分，因 此图线的线型及宽度要有所区分，不宜 一样粗细。
单法兰直 管 弯折管
闸阀井 总压水管
图7-20 取水泵房平面图
22:24:40 《工程制图》 40
图7-21 取水泵房剖面图
22:24:40 《工程制图》 41
7.7 净水构筑物工艺图 7.7.1 快滤池的工艺构造和流程
7.7.2 工艺图的比例和图线
7.7.3 工艺图的尺寸标注
7.7.4 详图
22:24:40 《工程制图》 36
7.6 水泵房设备图
22:24:40
《工程制图》
37
图7-20 取水泵房平面图
22:24:40 《工程制图》 38
双法兰三 单法兰偏 双法兰异 直管 吸水管 防水套管 单法兰直管 闸阀 通管 水泵和电机 心异径管 径管 Βιβλιοθήκη 阀图7-20 取水泵房平面图
22:24:40 《工程制图》 39
22:24:40
《工程制图》
59
（2）图线
1 ）双线画的大直径管道，单线画的小直径管道， 其图线宽度为中粗线。
2 ）构筑物的附属设备及构件的轮廓线，池体的 内外轮廓线及剖面轮廓线等，其图线宽度为中 线。 3 ）视图及剖面图中的中心线、尺寸线、图例线、 引出线等，其图线宽度为细线。
工程图学第七章零件图和装配图
7.1
零件图和装配图的作用和关系
零件是装配机器或部件的基本单元，零件的形状很多， 为了方便绘图及制造加工时便于看图，可将零件适当的分类， 如下面框图所示。
一 般 零 件 轴套类——如铣刀头中的轴7 需要画零 件图，以 便加工制 造 盘盖类——如铣刀头中的端盖11 零 件 的 分 类
叉架类——如铣刀头中的座体8
（a）轴上退刀槽的尺寸标注
（b）轴上砂轮越程槽的尺寸标注
7.4
零件图上的尺寸标注
(2) 关于键槽深度的尺寸注法
（a注
（a）正确注法
（b）错误注法
7.4
零件图上的尺寸标注
4. 关于毛坯面尺寸的注法
（a）正确注法
（b）错误注法
7.4
零件图上的尺寸标注
符 号 意 义 及 说 明 基本符号，表示表面可用任何方法获得。当不加注粗糙 度参数值或有关说明（例如：表面处理、局部热处理状况 等）时，仅适用于简化代号标注 基本符号加一短划，表示表面是用去除材料的方法获得， 例如：车、铣、磨、剪切、抛光、腐蚀、电火花加工、气 割等 基本符号加一小圆，表示表面是用不去除材料的方法获 得。例如：铸、锻、冲压变形、热轧、冷轧、粉末治金等。 或者是用于保持原供应状况的表面（包括保持上道工序的 状况） 在上述三个符号的长边上均可加一横线，用于标注有关 参数和说明 在上述三个符号上均可加一个小圆，表示所有表面具有 相同的表面粗糙度要求
7.6.1 极限与配合的基本概念
极限与配合、形状和位置公差，是图样中的一项重要 的技术要求，也是检验产品质量的技术指标。 1. 零件的互换性
2. 尺寸公差 由于机床精度、刀具磨损、测量误差等方面的原因， 零件的尺寸不可能加工得绝对准确。为了保证互换性，应 把零件尺寸的加工误差规定在一个允许的变动范围内。

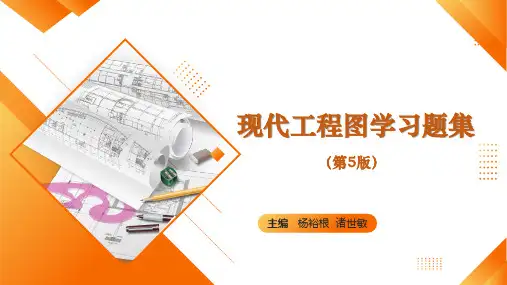

现代工程图学第五版第7章
3. 将机件的主视图画成旋转剖视图。
答案
7-5 阶梯剖视图和旋转剖视图
4. 将机件的主视图画成旋转剖视图。
答案
PART 7-6
斜剖视图和旋转剖视图
7-6 斜剖视图和旋转剖视图
1. 将机件的主视图画成全剖视图。
答案
7-6 斜剖视图和旋转剖视图
2. 作 Ａ－Ａ 斜剖视图。
答案
7-6 斜剖视图和旋转剖视图
4. 将机件的主视图改为全剖视图。
答案
7-2 剖视图的概念和全剖视图
5. 将机件的主视图改为全剖视图。
答案
7-2 剖视图的概念和全剖视图
6. 作出机件的全剖主视图。
答案
PART 7-3
全剖视图和半剖视图
7-3 全剖视图和半剖视图
1. 将机件的主视图画成半剖视图。
答案
7-3 全剖视图和半剖视图
3. 补全机件的视图中所缺线条。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
4. 作 A 向斜视图（右端安装板圆角半径为3mm）。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
5. 用 A 向局部视图和 B 向斜视图重新表达机件。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
答案
7-3 全剖视图和半剖视图
补充习题 将主视图、俯视图改为半剖视图，并作半剖的左视图。
答案
7-3 全剖视图和半剖视图
补充习题 将主视图、俯视图改为半剖视图，并作半剖的左视图。
答案
7-3 全剖视图和半剖视图
补充习题 将零件的主视图改为全剖视图。
答案
PART 7-4
局部剖视图
7-4 局部剖视图
答案
7-5 阶梯剖视图和旋转剖视图
4. 将机件的主视图画成旋转剖视图。
答案
PART 7-6
斜剖视图和旋转剖视图
7-6 斜剖视图和旋转剖视图
1. 将机件的主视图画成全剖视图。
答案
7-6 斜剖视图和旋转剖视图
2. 作 Ａ－Ａ 斜剖视图。
答案
7-6 斜剖视图和旋转剖视图
4. 将机件的主视图改为全剖视图。
答案
7-2 剖视图的概念和全剖视图
5. 将机件的主视图改为全剖视图。
答案
7-2 剖视图的概念和全剖视图
6. 作出机件的全剖主视图。
答案
PART 7-3
全剖视图和半剖视图
7-3 全剖视图和半剖视图
1. 将机件的主视图画成半剖视图。
答案
7-3 全剖视图和半剖视图
3. 补全机件的视图中所缺线条。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
4. 作 A 向斜视图（右端安装板圆角半径为3mm）。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
5. 用 A 向局部视图和 B 向斜视图重新表达机件。
答案
7-1 基本视图、斜视图、局部视图及剖视图的概念
答案
7-3 全剖视图和半剖视图
补充习题 将主视图、俯视图改为半剖视图，并作半剖的左视图。
答案
7-3 全剖视图和半剖视图
补充习题 将主视图、俯视图改为半剖视图，并作半剖的左视图。
答案
7-3 全剖视图和半剖视图
补充习题 将零件的主视图改为全剖视图。
答案
PART 7-4
局部剖视图
7-4 局部剖视图
工程图学基础全书课件完整版ppt全套教学教程最全电子教案电子讲义(最新)
工程图学基础
2.尺寸的组成
一般来讲，尺寸由尺寸界线、尺寸线、尺寸数字及尺寸终端等组成
尺寸界线——用来表示所注尺寸的界限,用细实线绘制。 尺寸界线应由图形的轮廓线、轴线或对称中心线引出，也可利用轮
廓线、轴线或中心线作为尺寸界线。 尺寸线——用来表示尺寸的范围，即起点和终点。
尺寸线用细实线绘制，不能用其他图线代替，一般也不能与其他图 线重合或画在其延长线上。
工程图学基础
（3） 球面的尺寸标注 球面尺寸的直径ø或半径R之前
加字母“S”；若不引起误解， 可省略字母“S”。
（4） 小尺寸的标注
当没有足够的位置 画箭头或注写数字时， 可布置在图形外面； 在地方不够的情况下， 尺寸线终端允许用小 圆点或斜线代替箭头。
工程图学基础
1.2 绘图工具及其使用
正确使用绘图工具和仪器，是保证绘图质量和提高绘图速度的有效方法。
字体高度大于20mm按 2比率递增。 汉字高度应不小于3.5mm
3. 字体：字体分为直体和斜体两种，斜体字头向右倾斜，与水平线成75° 4. 汉字：汉字采用长仿宋体，不分斜体或直体，并应采用国家正式公布 的简化字。
长仿宋体字的笔画特点： 横平竖直、注意起落、结 构匀称、填满方格
工程图学基础
5. 字母
锥度符号的画法
工程图学基础
3. 圆弧连接
（1）圆弧连接的定义：用已知半径的圆弧将另一线段光滑连接。 关键：要准确地作出连接圆弧的圆心和切点 。 原理：轨迹法求出连接圆弧的圆心。
（2）用半径为R的圆弧连接两条已知直线 （3）用半径为R的圆弧连接两条已知圆弧
已知条件
作图结果
工程图学基础
作图 步骤
步骤一
拉丁字母
阿拉伯数字
工程图学(天津大学)智慧树知到答案章节测试2023年

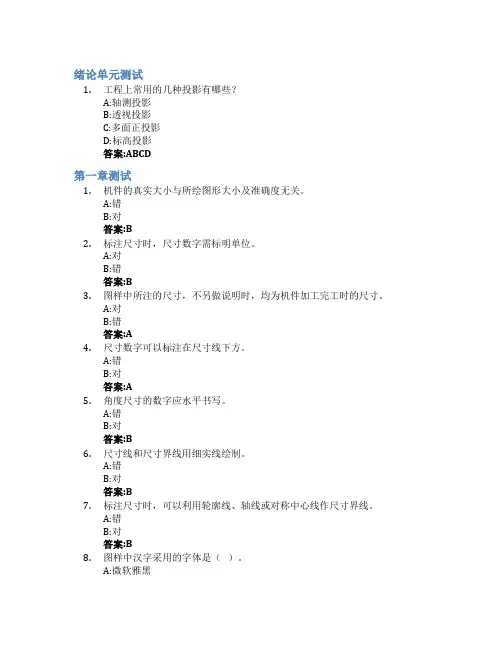

绪论单元测试1.工程上常用的几种投影有哪些？A:轴测投影B:透视投影C:多面正投影D:标高投影答案:ABCD第一章测试1.机件的真实大小与所绘图形大小及准确度无关。
A:错B:对答案:B2.标注尺寸时，尺寸数字需标明单位。
A:对B:错答案:B3.图样中所注的尺寸，不另做说明时，均为机件加工完工时的尺寸。
A:对B:错答案:A4.尺寸数字可以标注在尺寸线下方。
A:错B:对答案:A5.角度尺寸的数字应水平书写。
A:错B:对答案:B6.尺寸线和尺寸界线用细实线绘制。
A:错B:对答案:B7.标注尺寸时，可以利用轮廓线、轴线或对称中心线作尺寸界线。
A:错B:对答案:B8.图样中汉字采用的字体是（）。
A:微软雅黑B:隶书C:宋体D:长仿宋体答案:D9.完整的尺寸是由哪几项内容组成的？A:尺寸数字B:尺寸界线C:尺寸线答案:ABC10.标注直径尺寸时，应在尺寸数字前加注符号（），标注半径尺寸加注符号（），标注球面半径尺寸加注符号（）。
A:R, SR,φB:φ ，R, SRC:R, φ, SRD:SR, φ,,R答案:B第二章测试1.投影法分几类？A:平行投影法B:中心投影法答案:AB2.平行投影法包括A:正投影法B:斜投影法答案:AB3.正投影法的投影特性是什么？A:类似性：当直线或平面与投影面倾斜时，其投影为缩短的直线或缩小的类似形。
B:积聚性：当直线或平面垂直于投影面时，其投影积聚为点或直线。
C:真实性：当直线或平面与投影面平行时，其投影反映实长或实形。
答案:ABC4.三视图的投影规律？A:“长对正”：正面投影和水平投影都能反映物体的长度B:“宽相等”：水平投影和侧面投影都能反映物体的宽度C:“高平齐”：正面投影和侧面投影都能反映物体的高度答案:ABC5.如何确定两点的相对位置？A:1） x 坐标大的在左 2） y 坐标大的在前 3）z 坐标大的在上。
B:1） x 坐标大的在右 2） y 坐标大的在前 3）z 坐标大的在下。
《工程图学》课件
《工程图学》ppt课件
目录
• 工程图学概述 • 工程图学基础知识 • 标准件与常用件的表达 • 工程图样的绘制与阅读 • 工程图学的实践应用
01
工程图学概述
工程图学的定义与特点
定义
工程图学是一门研究工程与产品信 息表达、交流与传递的科学技术， 旨在通过图形和符号等手段，清晰 、准确地传递设计意图和制造要求
05
工程图学的实践应用
计算机绘图软件的应用
AutoCAD软件
用于绘制二维和三维工程图，具有强大的绘图和编辑功能，广泛 应用于机械、建筑、电子等领域。
SolidWorks软件
用于建立三维模型，进行工程分析和优化，适用于复杂机械系统设 计。
SketchUp软件
适用于建筑、景观、室内设计等领域，可快速建立三维模型，进行 方案推敲和表现。
物体在投影面上的正投影，形 成视图。
03
视图间的关系
主视图、俯视图、左视图等， 各视图间的投影关系。
几何要素的投影
03
点的投影
线的投影
平面的投影
点在投影面上的正投影，确定点的三维空 间位置。
线在投影面上的正投影，线的空间位置和 投影特性。
平面在投影面上的正投影，平面的空间位 置和投影特性。
组合体的视图
工程图样的绘制实例分析
机械零件图绘制
分析机械零件的尺寸、公差、材 料等技术要求，掌握绘制视图、 剖视图、局部放大图等表达方法 。
建筑图纸绘制
了解建筑图纸的组成和表达方式 ，掌握建筑平面图、立面图、剖 面图的绘制技巧。
工程图学的实践项目指导
实践项目一
根据给定的机械零件或建 筑项目，进行工程图绘制 和标注。
03
工业革命时期
目录
• 工程图学概述 • 工程图学基础知识 • 标准件与常用件的表达 • 工程图样的绘制与阅读 • 工程图学的实践应用
01
工程图学概述
工程图学的定义与特点
定义
工程图学是一门研究工程与产品信 息表达、交流与传递的科学技术， 旨在通过图形和符号等手段，清晰 、准确地传递设计意图和制造要求
05
工程图学的实践应用
计算机绘图软件的应用
AutoCAD软件
用于绘制二维和三维工程图，具有强大的绘图和编辑功能，广泛 应用于机械、建筑、电子等领域。
SolidWorks软件
用于建立三维模型，进行工程分析和优化，适用于复杂机械系统设 计。
SketchUp软件
适用于建筑、景观、室内设计等领域，可快速建立三维模型，进行 方案推敲和表现。
物体在投影面上的正投影，形 成视图。
03
视图间的关系
主视图、俯视图、左视图等， 各视图间的投影关系。
几何要素的投影
03
点的投影
线的投影
平面的投影
点在投影面上的正投影，确定点的三维空 间位置。
线在投影面上的正投影，线的空间位置和 投影特性。
平面在投影面上的正投影，平面的空间位 置和投影特性。
组合体的视图
工程图样的绘制实例分析
机械零件图绘制
分析机械零件的尺寸、公差、材 料等技术要求，掌握绘制视图、 剖视图、局部放大图等表达方法 。
建筑图纸绘制
了解建筑图纸的组成和表达方式 ，掌握建筑平面图、立面图、剖 面图的绘制技巧。
工程图学的实践项目指导
实践项目一
根据给定的机械零件或建 筑项目，进行工程图绘制 和标注。
03
工业革命时期
工程图学视图剖面图断面图画法
7. 图样画法
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.化工设备图的图样画法
（2）细部结构的表达方法：由于化工设备的 各部分结构尺寸相差悬殊，按缩小比例画 出的基本视图中，很难把细部结构表达清 楚。因此，化工设备图中较多地使用了局 部放大图和夸大画法来表达这些细部结构。
3.化工设备图的图样画法
（3）多次旋转的表达方法：化工设备壳体上 分布有众多的管口、开口及其他附件。为 了在主视图上表达它们的结构形状及位置 高度，可使用多次旋转的表达方法。
1. 化工设备的基本结构特点
• 常见的几种典型化工设备（反应釜、 压力容器）的直观图如图7-1示。这些化工 设备虽然结构形状、尺寸大小以及安装方 式各不相同，但构成设备的基本形体以及 所采用的许多通用零部件却有共同的特点： 基本形体以回转体为主；各部分结构尺寸 大小相差悬殊；壳体上开孔和管口多；广 泛采用标准化零部件；大多采用焊接结构； 选用零部件材料有特殊要求；防泄漏安全 结构要求高。
3.化工设备图的图样画法
• 某些结构形状简单、在装配图上易于 表达清楚的零件，其零件图可直接画在装 配图中适当位置，注明“件号ⅩⅩ零件 图”。某些装配图中，还可有其他一些图， 如支座的底板尺寸图、塔器的单线条结构 示意图、管口方位图、气柜的配重图、某 零件的展开图等。总之，化工设备图的视 图配置及表达较灵活。
1.方案流程图
ቤተ መጻሕፍቲ ባይዱ
1.方案流程图
• （2）方案流程图的画法 • 由图7-6可以看出，方案流程图是一种
示意性的展开图，即按照工艺流程的顺序， 将设备和工艺流程线由左向右地展开画在 同一平面上，并加以必要的标注与说明。 • 对于方案流程图的图幅一般不作规定。 图框和标题栏亦可省略。
第七章 其他常用工程图简介
在工程设计中，工程图形作为构思、设 计与制造中的主要媒介，常用的工程图样 除机械程图外，还有电气工程图、化工工 程图和建筑工程图等等。
主要内容
• 第一节 • 第二节 • 第三节 • 第四节 • 第五节
化工工程图 电气工程图 建筑工程图 立体表面的展开图 焊接图
第一节 化工工程图
1. 化工设备的基本结构特点
a）反应釜
b）压力容器 图7-1 典型化工设备图
2. 化工设备图的内容
• 一张化工设备的装配图（如图所示）， 除了具有与一般机械装配图相同的内容外， 还应有技术特性表、接管（或管口）表等 内容，以满足化工设备图样特定的技术要 求的需要。技术特性表中包括设计压力、 设计温度、工作温度、工作压力、物料名 称、焊缝系数、腐蚀裕度及容器类别等内 容。接管（或管口）表中包括接管符号、 公称尺寸、连接尺寸标准、连接面形式、 用途或名称等项。
满足化工设备制造、安装、检验的要求。与一般机械装配
图相比较，化工设备图的尺寸数量稍多，有的尺寸较大，
尺寸精度要求较低，允许注成封闭尺寸链（加近似符号
∽）。总之，化工设备的尺寸标注，除遵守《机械制图》
GB/T4458.4―2002中的规定外，还可结合化工设备的特
点，使尺寸标注做到完整、清晰、合理。
•
化工设备图的尺寸基准一般为：简体和封头的轴线、
3.化工设备图的图样画法
（5）管口方位的表达方法：化工设备壳体上 众多的管口和附件方位的确定，在安装、 制造等方面都是至关重要的，常常用管口 方位图来表达设备的管口及其他附件分布 的情况。对于立式设备采用俯视方向，对 于卧式设备采用左视或右视方向。图7-5为 饱和热水塔的管口方位图，它代替了俯视 图，反映各管口及地脚螺栓的分布情况。
环焊缝，设备法兰连接面，设备支座或裙座的底面等。
•
化工设备图上需要标注规格性能尺寸、装配尺寸、外
形尺寸、安装尺寸及其他尺寸。
二、化工工艺图
• 化工工艺图是进行工艺安装和指导生 产的重要技术文件。化工工艺图主要包括 工艺流程图、设备布置图和管路布置图。 在此主要介绍工艺流程图中的方案流程图 和施工流程图。它们都用来表达生产工艺 流程。
化工工程图也是应用正投影法的基本 原理和机械制图基本方法绘制的，同时又 具有十分鲜明的专业特征。化工制图除了 需要遵循机械制图的有关标准外，还要依 照化工制图的若干规范。化工图样多种多 样，一般分为三种：化工机器图、化工设 备图和化工工艺图。
一、 化工设备图
• 1. 化工设备的基本结构特点 • 2. 化工设备图的内容 • 3.化工设备图的图样画法
3.化工设备图的图样画法
（4）断开画法、分层画法及整体图：对于过 高或过长的化工设备，如塔、换热器及贮 罐等，部分结构形状相同，且高（或长） 度较大，常使用断开画法。如果设备是分 节（或层）时，则可将某塔节（或层）用 局部放大的方法表达其内部结构。对于过 高或过长的化工设备，还可用缩小比例、 单线条画出设备的整体外形图或剖视图。 图7-4即是用单线条绘制的某一浮阀塔的整 体剖视图。
3.化工设备图的图样画法
（6）简化画法 • 在绘制化工设备图时，为了减少一些不必
要的绘图工作量，提高绘图效率，在既不 影响正确、清晰地表达结构形状，又不使 读图者产生误解的前提下，大量地采用了 各种简化画法。
4、化工设备图的尺寸标注
•
化工设备图的尺寸标注，需要反映设备的大小规格、
装配关系、主要零部件的结构形状及设备的安装定位，以
二、化工工艺图
• 1.方案流程图 • 2.施工流程图
1.方案流程图
• （1）方案流程图的作用与内容 • 方案流程图又称流程示意图或流程简图，
是用来表示整个工厂或车间生产流程的图 样。它既可用于设计开始时工艺方案的讨 论，也是进一步施工流程图的主要依据。 图7-6是合成氨生产的方案流程图。 • 方案流程图主要包括下面两项内容：生 产过程中所采用的各种机器、设备和物料 由原料转变为半成品或成品的运行路线— —工艺流程线。
2. 化工设备图的内容
3.化工设备图的图样画法
• （1）视图选择：化工设备的主体结构常采 用两个基本视图来表达。卧式设备一般为 主、左（或右）视图（如图7-3），立式设 备一般为主、俯视图（如图7-3）。当设备 的高（或长）较大时，由于图幅有限，俯、 左视图难于安排在基本视图位置，可以将 其配置在图面的空白处，注明其视图名称； 也允许画在另一张图纸上，并分别在两张 图纸上注明视图关系。
