直流电机型号表示

Z系列中型直流电机使用维护说明书DQ64线材l概述本系列中型直流电动机的性能，外形安装尺寸及技术要求均符合中华人民共和国国家标准(GB)和国际电工委员会标准(IEC)，电机各部份机械尺寸公差符合国际标准化委员会标准(ISO)。

本系列电机共有315、355、400、450、500及560毫米六个．中心高。

1．1本系列电动机的型号含义Z X X X— X X 电机类别代号，用字母A、B分别表示第一、二类电机。

底脚孔轴向距离(B尺寸由短至长顺序用数字l、2、3……表示)。

电机中心高，以毫米表示。

产品代号——直流电动机。

1．2 本系列电动机的绝缘等级为F级。

1．3本系列电动机的励磁方式为他励，励磁绕组有四个引线端子，分为两组，标准规格的电机串联时的标称励磁电压为220伏，并联时为110伏。

使用时用户应根据电机铭牌所提供的励磁电流数值加以控制，不允许把励磁绕组直接与其相应的电压接通，以免励磁电流超过规定数值使线圈烧毁。

2吊运和储存2．1 吊运过程中应避免剧烈的震动和冲击，沿垂直方向吊运时，应保持机身(箱体)水平；沿水平方向移动时，机身(箱体)不得在歪斜情况下拖动。

2．2 吊孔仅供吊运整体单机之用，严禁利用电机的吊孔附带吊运其他附件。

2．3运输时，电机应放在包装箱内并用螺栓固定，在长途海运或用卡车运输时，轴承必须采取可靠的措施，加以保护。

2．4 电机如需长期储存，则应放于干燥清洁的仓库内，不要把电机放在产生震动的机器附近，免致轴承遭受损坏，每季应将电机转予转动一次，以防轴承因静止不动而腐蚀。

2．5短期存放在露天的电机，应用帆布或塑料布一类东西将其遮盖，对于轴伸和其它容易腐蚀的部位，要采取切实措施(如涂以防锈油)，防止腐蚀生锈。

3 安装3．1安装一般准则3．1．1冷却空气中不得含有酸性、碱性(如氨、氯、硫)以及其他对绝缘有腐蚀作用的气体。

3．1．2 安装地点海拔不超过1000米。

3．1．3环境空气温度不超过40℃。

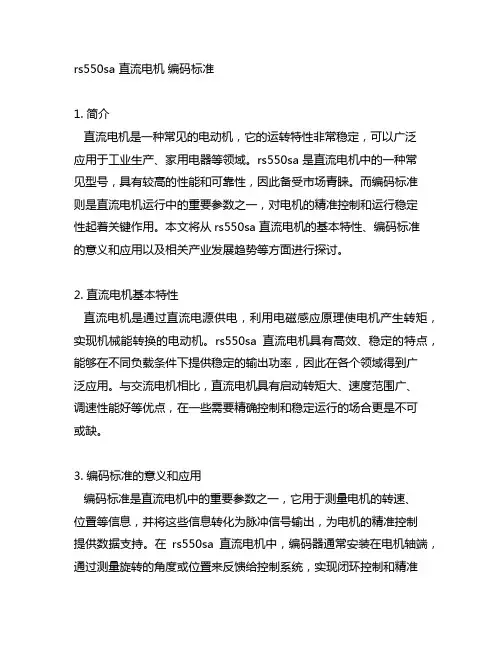

rs550sa 直流电机编码标准1. 简介直流电机是一种常见的电动机，它的运转特性非常稳定，可以广泛应用于工业生产、家用电器等领域。

rs550sa 是直流电机中的一种常见型号，具有较高的性能和可靠性，因此备受市场青睐。

而编码标准则是直流电机运行中的重要参数之一，对电机的精准控制和运行稳定性起着关键作用。

本文将从rs550sa 直流电机的基本特性、编码标准的意义和应用以及相关产业发展趋势等方面进行探讨。

2. 直流电机基本特性直流电机是通过直流电源供电，利用电磁感应原理使电机产生转矩，实现机械能转换的电动机。

rs550sa 直流电机具有高效、稳定的特点，能够在不同负载条件下提供稳定的输出功率，因此在各个领域得到广泛应用。

与交流电机相比，直流电机具有启动转矩大、速度范围广、调速性能好等优点，在一些需要精确控制和稳定运行的场合更是不可或缺。

3. 编码标准的意义和应用编码标准是直流电机中的重要参数之一，它用于测量电机的转速、位置等信息，并将这些信息转化为脉冲信号输出，为电机的精准控制提供数据支持。

在rs550sa 直流电机中，编码器通常安装在电机轴端，通过测量旋转的角度或位置来反馈给控制系统，实现闭环控制和精准定位。

通过精确的编码标准，可以保证直流电机在各种工况下都能够稳定、高效地工作，提高了设备的可靠性和安全性。

4. rs550sa 直流电机编码标准的发展和应用随着科技的不断进步和产业的不断发展，rs550sa 直流电机编码标准也在不断创新和完善。

传统的编码器主要是光电式编码器，随着光电技术的成熟，其分辨率和精度得到了较大提高，但是在一些特殊的工作环境下，比如高温、高湿、强磁场等条件下，光电编码器的性能可能会受到一定影响。

近年来，磁性编码器逐渐成为了rs550sa 直流电机的主流选择，它具有结构简单、耐磨损、抗干扰能力强等特点，能够更好地适应各种复杂的工作环境。

5. 编码标准在产业中的应用rs550sa 直流电机广泛应用于汽车、航空航天、电力工业、机械制造等领域，而编码标准的应用也是非常普遍的。

直流电机型号及参数一、1650箔轧1．开卷、卷取：Z4-315-11 132KW 440V 500/1600rpm 他励180V If<20A 2．主电机：Z4-560-3 584KW 440V 384/1200rpm 他励220V If<30A二、1650冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：Z710-3 1173KW 630V 2000A 410/1000rpm 他励220V三、1450冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：ZKSL-560-5 722KW 660V 1175/1185A 335/1000rpm 他励310V 20A 四、铸轧机1．卷取机：Z4-180-11 400V 13KW 43A 540/1400rpm2．主机：Z4-160-31 19.5KW 400V 59.5A 900/2000rpm3．主机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V五、1800飞剪(三套)1．开卷：Z4-200-11 22KW 400V 64.3A 310V 4.1A 500/1000 rpm2．夹送辊：Z4-132-3 18.5KW 440V 46A 310V 2.0A3．矫直机：Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 4．飞剪：ZFQZ-280-31B 110KW 600rpm 285A 440V 310V 11.6A5．送料辊：Z4-112/2-2 4KW 440V 1500rpm 310V6．滚剪矫直机：Z4-200-31 90KW 440V 1500/2800rpm 310V六、1850拉矫1．开卷机Z4-250-31 67KW 400V 197/203A 540/2000rpm 180V 14.7A 2．入口1#×2 Z4-132-3 13.5KW 400V 41.7A 945/1600rpm 180V 4.45A 3．入口2#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A4．入口3#×2 Z4-200-11 33KW 400V 99A 670/1600rpm 180V 8.99A 5．入口4#×2 Z4-225-31 67KW 400V 196/201A 680/2250rpm 180V 13.3A 6．出口1#×2 Z4-250-21 81KW 400V 234/242A 680/2250rpm 180V 13.5A 7．出口2#×2 Z4-225-11 49KW 400V 146A 680/1300rpm 180V 11.07A 8．出口3#×2 Z4-180-41 27KW 400V 80A 670/2000rpm 180V 8.43A 9．出口4#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A 10．卷取机Z4-250-41 81KW 400V 236A 540/1600rpm 180V 16.8A 七、1450拉矫（老厂2台）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 八、1650纵剪1．开卷Z4-225-11 40KW 400V 124A 540/1200rpm 310V 5.75A2．圆盘剪Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.21A 3．张力辊Z4-250-31 49KW 400V 149/153A 450/1500 rpm 310V 6.53A 4．卷取机Z4-250-31 67KW 400V 198/205A 540/2000 rpm 310V 8.3A 九、1950平动剪1．开卷Z4-250-31 67KW 540/2000 rpm 后改Z4-225-11 40KW2．粗矫Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 3．二次矫直Z4-280-42 225KW 900/1800 rpm4．剁板夹送Z4-112/2-1 2.8KW 1340/3000 rpm十、2050冷轧机、2450冷轧机1．开卷、卷取：Z560-3B 639KW 440V 1564A 431/1200rpm 他励310V 20A 2．主机：Z800-4B 1800KW 660V 2903A 310/750rpm 他励310V 主机：Z900-2B 1800KW 660V 2903A 310/750rpm 他励310V十一、2400热轧机1．主机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 4台2．F1、F2、F3、F4精轧机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 8台3．立辊、卷取电机：Z560-4A 728KW 06/1200 rpm 4台十二、2200重卷机1．开卷、卷取：Z4-400-41 316KW 400V 360/1200 rpm2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm(已拆作备用) 3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm4．废边卷取机：Z4-200-31 49.5KW 900/2000 rpm (不用)5．张力辊：Z4-225-11 67KW 400V 900/2000 rpm十三、2150飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．垛板夹送辊：Z4-112/2-1 5.5KW 400V 1480/1800 rpm3．矫直机：Z4-280-31 220KW 440V 1000/2000 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/4-2 5.5KW 1025/1200rpm6．皮带运输机：18.5KW变频电机十四、热轧开平机、矫直机1．矫平机：Z4-250-12 160KW 440V 1500/2100 rpm3．园盘刀：Z4-225-11 75KW 440V 1000/2000 rpm3．矫直机：Z4-225-31 132KW 440V 1500/2400 rpm （更换后型号未标）十五、2400飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．十九矫直机（￠75）：Z4-280-31 220KW 440V 1000/2000 rpm 3．十三矫直机（￠120）：Z4-250-21 90KW 440V 750/2250 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/2-2 4KW 440V 1500/3000 rpm6．皮带运输机：18.5KW变频电机×2十六、2250拉矫1．开卷、卷取Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．入口1# 、出口4# Z4-250-31 49KW 400V 152A 450/1500rpm 他励310V3．入口2# 、出口3# Z4-280-31 80KW 400V 234A 450/1400rpm 他励310V 4．入口3# 、出口2# Z4-315-21 143KW 400V 413A 450/1500rpm 他励310V5．入口4# 、出口1# Z4-400-31 270KW 400V 768A 360/1200rpm 他励310V十七、2450铸轧1．卷取机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V2．主机：Z4-250-31 67KW 400V 204A 540/2000rpm 180V十八、1450拉矫（新厂区1#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 4．入口3# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-300rpm 310A 4.55A6．出口1# Z4-315-11 132KW 440V 500/1600rpm 310V If<20A7．出口2# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 十九、1450拉矫（新厂区2#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A二十、1650粗箔轧1．开卷、卷取：Z4-315-21 143KW 400V 414/419A 450/1600rpm 他励310V If=10.9A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十一、1650精箔轧1.开卷、卷取：Z4-315-11 118KW 400V 341/346A 450/1600rpm 他励310VIf=11.4A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十二、2400重卷机1．开卷：Z4-315-11 132KW 440V 343/347 500/1600rpm 他励310V If=11.4A 2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm(未用)4．张力辊：Z4-225-11 67KW 400V 900/2000 rpm5．卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A 二十三、1850二连轧1．开卷、卷取：Z4-450-42 453KW 400V 1254A 360/1600rpm 他励310V If=？A2．主电机：Z710-800 1600KW 750V 2270A 350/960rpm 他励310V If=？A 二十四、1850拉矫机1．开卷Z4-250-41 81KW 400V 236A 540/1500rpm 310V ？A 2．入口1# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 3．入口2# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A 4．入口3# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 5．入口4# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 6．出口1# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 7．出口2# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 8．出口3# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A9．出口4# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 10．卷取Z4-315-11 118KW 400V 344A 450-1600rpm11．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 12．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十五、1500拉矫机(老厂)1．开卷、卷取Z-250-41 81KW 400V 236A 540/1600rpm 310V A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 10．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 11．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十六、1850箔轧1．开卷：Z4-355-42 225KW 400V 约630A 360/1200rpm2．卷取：Z4-400-31 270KW 400V 约770A 360/1200rpm3．主电机：Z560-4B 660KW 660V 约1100A 320/1050rpm二十七、2150箔轧1．开卷：2．卷取：3．主电机：二十八、3-14切边机1．矫直Z4-200-21 75KW 440V 188A 1500/3000 rpm 2．圆盘刀Z4-280-21 200KW 440V 498A 1000/2000 rpm 3．卷取Z4-355-22 315KW 440V 772A 1000/1600 rpm备机如下:1.Z4-225-31 132KW 440V 1500rpm （热轧开平机矫直退下）2.Z4-160-21 16.5KW 400V 900/2000 rpm3.Z900-2B 1800KW 660V 2903A 310/750rpm4.Z4-180-11 33KW 400V 97.5A 1350/3000rpm5.Z4-160-11 22KW 400V 66A 1500/3000 rpm6.Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm7.Z4-112/2-2 4KW 400V 1500rpm8.Z4-180-21 22KW 400V 750/1400rpm（磨床退下）9.Z4-112/2-1 2.8KW 400V 1340/3000rpm10.Z4-250-21 81KW 680/225011.Z4-250-31 67KW 540/2000 2台12.ZKSL-560-5 722KW 335/100013.Z4-250-41 90KW 440V 600/160014.Z4-225-31 67KW 440V 680/2250 rpm15.Z4-315-11 132KW 440V 500/1600rpm16.Z4-250-31 49KW 450/150017.Z4-315-11 118KW 400V 341/346A 450/1600rpm18.Z4-200-31 90KW19.Z4-355-22 250KW 500rpm 440V 626A （电缆厂轧杆机）20.Z4-180-31 33KW 400V 97A 900/2000rpm21.Z560-3B 639KW 440V 1564A 431/1200rpm22.Z4-355-22 225KW 400V 632/641A 450/1600rpm23.Z4-180-11 400V 13KW 43A 540/1400rpm24.Z4-160-31 19.5KW 400V 59.5A 900/2000rpm25.Z900-1250-4 2240KW 750V 3230A 0/147/350rpm26.Z4-225-11 40KW 400V 124A 540/1200rpm。

直流电机型号及参数一、1650箔轧1．开卷、卷取：Z4-315-11 132KW 440V 500/1600rpm 他励180V If<20A 2．主电机：Z4-560-3 584KW 440V 384/1200rpm 他励220V If<30A二、1650冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：Z710-3 1173KW 630V 2000A 410/1000rpm 他励220V三、1450冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：ZKSL-560-5 722KW 660V 1175/1185A 335/1000rpm 他励310V 20A 四、铸轧机1．卷取机：Z4-180-11 400V 13KW 43A 540/1400rpm2．主机：Z4-160-31 19.5KW 400V 59.5A 900/2000rpm3．主机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V五、1800飞剪(三套)1．开卷：Z4-200-11 22KW 400V 64.3A 310V 4.1A 500/1000 rpm2．夹送辊：Z4-132-3 18.5KW 440V 46A 310V 2.0A3．矫直机：Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 4．飞剪：ZFQZ-280-31B 110KW 600rpm 285A 440V 310V 11.6A5．送料辊：Z4-112/2-2 4KW 440V 1500rpm 310V6．滚剪矫直机：Z4-200-31 90KW 440V 1500/2800rpm 310V六、1850拉矫1．开卷机Z4-250-31 67KW 400V 197/203A 540/2000rpm 180V 14.7A 2．入口1#×2 Z4-132-3 13.5KW 400V 41.7A 945/1600rpm 180V 4.45A 3．入口2#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A4．入口3#×2 Z4-200-11 33KW 400V 99A 670/1600rpm 180V 8.99A 5．入口4#×2 Z4-225-31 67KW 400V 196/201A 680/2250rpm 180V 13.3A 6．出口1#×2 Z4-250-21 81KW 400V 234/242A 680/2250rpm 180V 13.5A 7．出口2#×2 Z4-225-11 49KW 400V 146A 680/1300rpm 180V 11.07A 8．出口3#×2 Z4-180-41 27KW 400V 80A 670/2000rpm 180V 8.43A 9．出口4#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A 10．卷取机Z4-250-41 81KW 400V 236A 540/1600rpm 180V 16.8A 七、1450拉矫（老厂2台）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 八、1650纵剪1．开卷Z4-225-11 40KW 400V 124A 540/1200rpm 310V 5.75A2．圆盘剪Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.21A 3．张力辊Z4-250-31 49KW 400V 149/153A 450/1500 rpm 310V 6.53A 4．卷取机Z4-250-31 67KW 400V 198/205A 540/2000 rpm 310V 8.3A 九、1950平动剪1．开卷Z4-250-31 67KW 540/2000 rpm 后改Z4-225-11 40KW2．粗矫Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 3．二次矫直Z4-280-42 225KW 900/1800 rpm4．剁板夹送Z4-112/2-1 2.8KW 1340/3000 rpm十、2050冷轧机、2450冷轧机1．开卷、卷取：Z560-3B 639KW 440V 1564A 431/1200rpm 他励310V 20A 2．主机：Z800-4B 1800KW 660V 2903A 310/750rpm 他励310V 主机：Z900-2B 1800KW 660V 2903A 310/750rpm 他励310V十一、2400热轧机1．主机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 4台2．F1、F2、F3、F4精轧机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 8台3．立辊、卷取电机：Z560-4A 728KW 06/1200 rpm 4台十二、2200重卷机1．开卷、卷取：Z4-400-41 316KW 400V 360/1200 rpm2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm(已拆作备用) 3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm4．废边卷取机：Z4-200-31 49.5KW 900/2000 rpm (不用)5．张力辊：Z4-225-11 67KW 400V 900/2000 rpm十三、2150飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．垛板夹送辊：Z4-112/2-1 5.5KW 400V 1480/1800 rpm3．矫直机：Z4-280-31 220KW 440V 1000/2000 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/4-2 5.5KW 1025/1200rpm6．皮带运输机：18.5KW变频电机十四、热轧开平机、矫直机1．矫平机：Z4-250-12 160KW 440V 1500/2100 rpm3．园盘刀：Z4-225-11 75KW 440V 1000/2000 rpm3．矫直机：Z4-225-31 132KW 440V 1500/2400 rpm （更换后型号未标）十五、2400飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．十九矫直机（￠75）：Z4-280-31 220KW 440V 1000/2000 rpm 3．十三矫直机（￠120）：Z4-250-21 90KW 440V 750/2250 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/2-2 4KW 440V 1500/3000 rpm6．皮带运输机：18.5KW变频电机×2十六、2250拉矫1．开卷、卷取Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．入口1# 、出口4# Z4-250-31 49KW 400V 152A 450/1500rpm 他励310V3．入口2# 、出口3# Z4-280-31 80KW 400V 234A 450/1400rpm 他励310V 4．入口3# 、出口2# Z4-315-21 143KW 400V 413A 450/1500rpm 他励310V5．入口4# 、出口1# Z4-400-31 270KW 400V 768A 360/1200rpm 他励310V十七、2450铸轧1．卷取机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V2．主机：Z4-250-31 67KW 400V 204A 540/2000rpm 180V十八、1450拉矫（新厂区1#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 4．入口3# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-300rpm 310A 4.55A6．出口1# Z4-315-11 132KW 440V 500/1600rpm 310V If<20A7．出口2# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 十九、1450拉矫（新厂区2#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A二十、1650粗箔轧1．开卷、卷取：Z4-315-21 143KW 400V 414/419A 450/1600rpm 他励310V If=10.9A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十一、1650精箔轧1.开卷、卷取：Z4-315-11 118KW 400V 341/346A 450/1600rpm 他励310VIf=11.4A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十二、2400重卷机1．开卷：Z4-315-11 132KW 440V 343/347 500/1600rpm 他励310V If=11.4A 2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm(未用)4．张力辊：Z4-225-11 67KW 400V 900/2000 rpm5．卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A 二十三、1850二连轧1．开卷、卷取：Z4-450-42 453KW 400V 1254A 360/1600rpm 他励310V If=？A2．主电机：Z710-800 1600KW 750V 2270A 350/960rpm 他励310V If=？A 二十四、1850拉矫机1．开卷Z4-250-41 81KW 400V 236A 540/1500rpm 310V ？A 2．入口1# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 3．入口2# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A 4．入口3# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 5．入口4# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 6．出口1# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 7．出口2# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 8．出口3# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A9．出口4# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 10．卷取Z4-315-11 118KW 400V 344A 450-1600rpm11．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 12．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十五、1500拉矫机(老厂)1．开卷、卷取Z-250-41 81KW 400V 236A 540/1600rpm 310V A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 10．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 11．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十六、1850箔轧1．开卷：Z4-355-42 225KW 400V 约630A 360/1200rpm2．卷取：Z4-400-31 270KW 400V 约770A 360/1200rpm3．主电机：Z560-4B 660KW 660V 约1100A 320/1050rpm二十七、2150箔轧1．开卷：2．卷取：3．主电机：二十八、3-14切边机1．矫直Z4-200-21 75KW 440V 188A 1500/3000 rpm 2．圆盘刀Z4-280-21 200KW 440V 498A 1000/2000 rpm 3．卷取Z4-355-22 315KW 440V 772A 1000/1600 rpm备机如下:1.Z4-225-31 132KW 440V 1500rpm （热轧开平机矫直退下）2.Z4-160-21 16.5KW 400V 900/2000 rpm3.Z900-2B 1800KW 660V 2903A 310/750rpm4.Z4-180-11 33KW 400V 97.5A 1350/3000rpm5.Z4-160-11 22KW 400V 66A 1500/3000 rpm6.Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm7.Z4-112/2-2 4KW 400V 1500rpm8.Z4-180-21 22KW 400V 750/1400rpm（磨床退下）9.Z4-112/2-1 2.8KW 400V 1340/3000rpm10.Z4-250-21 81KW 680/225011.Z4-250-31 67KW 540/2000 2台12.ZKSL-560-5 722KW 335/100013.Z4-250-41 90KW 440V 600/160014.Z4-225-31 67KW 440V 680/2250 rpm15.Z4-315-11 132KW 440V 500/1600rpm16.Z4-250-31 49KW 450/150017.Z4-315-11 118KW 400V 341/346A 450/1600rpm18.Z4-200-31 90KW19.Z4-355-22 250KW 500rpm 440V 626A （电缆厂轧杆机）20.Z4-180-31 33KW 400V 97A 900/2000rpm21.Z560-3B 639KW 440V 1564A 431/1200rpm22.Z4-355-22 225KW 400V 632/641A 450/1600rpm23.Z4-180-11 400V 13KW 43A 540/1400rpm24.Z4-160-31 19.5KW 400V 59.5A 900/2000rpm25.Z900-1250-4 2240KW 750V 3230A 0/147/350rpm26.Z4-225-11 40KW 400V 124A 540/1200rpm。

ZYT直流永磁电机概述ZYT直流永磁电机采用铁氧体永磁磁铁作为激磁，系封闭自冷式。

作为小功率直流马达可以用在各种驱动装置中做驱动元件。

产品说明（1）产品特点：直流电动机的调速范围宽广，调速特性平滑；直流电动机过载能力较强，热动和制动转矩较大；由于存在换向器，其制造复杂，价格较高。

（2）使用条件：海拔≤4000m；环境温度：-25℃—+40℃；相对湿度≤90%(+25℃时)；允许温升，不超过75K。

型号说明90ZYT08/H1位置表示机座号。

用55、70、90、110和130表示。

其相应机座号外径为55mm、70mm、90mm、110mm和130mm。

表示直流永磁马达。

位置表示铁芯长度。

其中01-49为短铁芯，51-99为长铁芯和101-149为超长铁芯。

位置为派生结构。

其代号用H1、H2、H3……。

安装形式表示单轴伸底脚安装，AA1表示双轴伸底脚安装。

表示单轴伸法兰安装，AA3表示双轴伸法兰安装。

表示单轴伸机壳外圆安装，AA5表示双轴伸机壳外圆安装。

使用条件1.海拔不超过4000米。

2.环境温度：-25度到40度。

3.相对温度：小于等于95度。

4.在海拔不超过1000米时，不超过75K.技术参数以下数值为参考使用，在实际生产时可以根据客户要求调整。

1.型号55ZYZT01-55ZYZ10:转矩毫牛米),速度3000-6000(r/min), 功率20-35(W), 电压24-110(V)，电流（A）和允许逆转速度差150-300(r/min).2. 型号55ZYZT51-55ZYZ76:转矩毫牛米),速度1500-10000(r/min), 功率20-199(W), 电压24-110(V)，电流（A）和允许逆转速度差100-400(r/min).3.. 型号55ZYZT101-55ZYZ105:转矩毫牛米),速度7500-15000(r/min), 功率85-120(W), 电压24-110(V)，电流（A）和允许逆转速度差400-700(r/min).4. 型号70ZYZT01-70ZYZ21:转矩(毫牛米),速度2000-6000(r/min), 功率30-85(W), 电压24-220(V)，电流（A）和允许逆转速度差100-300(r/min).5. 型号70ZYZT51-55ZYZ110:转矩(毫牛米),速度1500-9000(r/min), 功率50-148(W), 电压24-110(V)，电流（A）和允许逆转速度差100-400(r/min).6. 型号90ZYZT01-90ZYZ55:转矩294-510(毫牛米),速度1500-3000(r/min), 功率20-150(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min).7. 型号90ZYZT101-90ZYZ108:转矩733-796(毫牛米),速度1500-3000(r/min), 功率100-230(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min).8. 型号110ZYZT01-110ZYZ55:转矩637-1177(毫牛米),速度1500-3000(r/min), 功率185-308(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min).9. 型号110ZYZT101-110ZYZ156:转矩1274-2230(毫牛米),速度1500-3000(r/min), 功率245-700(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min).10. 型号130ZYZT01-130ZYZ55:转矩2548-3185(毫牛米),速度1500-3000(r/min), 功率400-1000(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min).11.型号130ZYZT55-55ZYZ106:转矩3185-3822(毫牛米),速度1500-3000(r/min), 功率600-1200(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min). 00(r/min),11.型号130ZYZT55-55ZYZ106:转矩3185-3822(毫牛米),速度1500-3000(r/min), 功率600-1200(W), 电压24-220(V)，电流（A）和允许逆转速度差100-200(r/min). 选用永磁直流电动机的一般原则（1）类型的选择宜优先选用效率高、价格便宜、温升低的铁氧体永磁直流电动机。

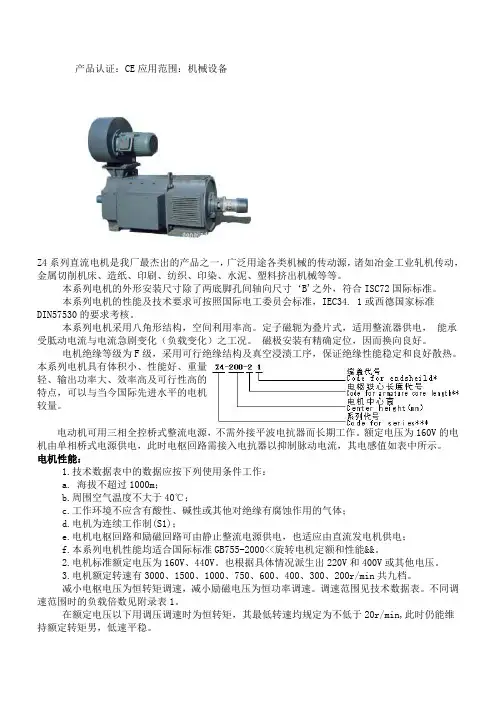

产品认证：CE 应用范围：机械设备Z4系列直流电机是我厂最杰出的产品之一，广泛用途各类机械的传动源，诸如冶金工业轧机传动，金属切削机床、造纸、印刷、纺织、印染、水泥、塑料挤出机械等等。

本系列电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B'之外，符合ISC72国际标准。

本系列电机的性能及技术要求可按照国际电工委员会标准，IEC34. 1或西德国家标准DIN57530的要求考核。

本系列电机采用八角形结构，空间利用率高。

定子磁轭为叠片式，适用整流器供电，能承受胝动电流与电流急剧变化（负载变化）之工况。

磁极安装有精确定位，因而换向良好。

电机绝缘等级为F级，采用可行绝缘结构及真空浸渍工序，保证绝缘性能稳定和良好散热。

本系列电机具有体积小、性能好、重量轻、输出功率大、效率高及可行性高的特点，可以与当今国际先进水平的电机较量。

电动机可用三相全控桥式整流电源，不需外接平波电抗器而长期工作。

额定电压为160V的电机由单相桥式电源供电，此时电枢回路需接入电抗器以抑制脉动电流，其电感值如表中所示。

电机性能：1.技术数据表中的数据应按下列使用条件工作：a. 海拔不超过1000m；b.周围空气温度不大于40℃；c.工作环境不应含有酸性、碱性或其他对绝缘有腐蚀作用的气体；d.电机为连续工作制(S1)；e.电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电；f.本系列电机性能均适合国际标准GB755-2000<<旋转电机定额和性能&&。

2.电机标准额定电压为160V、440V。

也根据具体情况派生出220V和400V或其他电压。

3.电机额定转速有3000、1500、1000、750、600、400、300、200r/min共九档。

减小电枢电压为恒转矩调速，减小励磁电压为恒功率调速。

调速范围见技术数据表。

不同调速范围时的负载倍数见附录表1。

在额定电压以下用调压调速时为恒转矩，其最低转速圴规定为不低于20r/min,此时仍能维持额定转矩男，低速平稳。

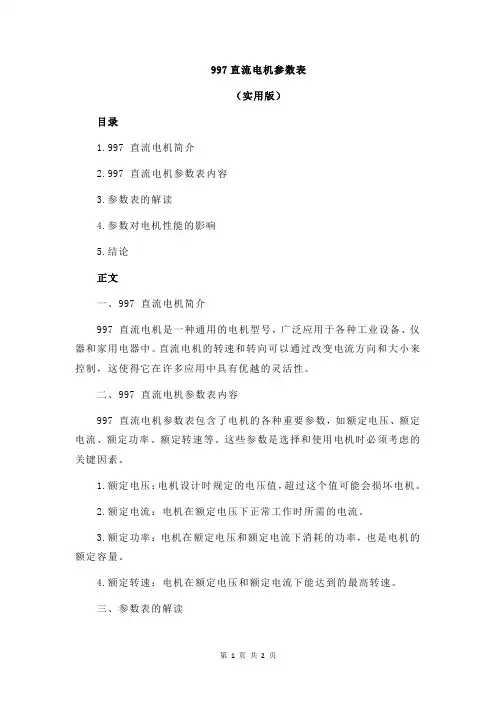

997直流电机参数表
（实用版）
目录
1.997 直流电机简介
2.997 直流电机参数表内容
3.参数表的解读
4.参数对电机性能的影响
5.结论
正文
一、997 直流电机简介
997 直流电机是一种通用的电机型号，广泛应用于各种工业设备、仪器和家用电器中。

直流电机的转速和转向可以通过改变电流方向和大小来控制，这使得它在许多应用中具有优越的灵活性。

二、997 直流电机参数表内容
997 直流电机参数表包含了电机的各种重要参数，如额定电压、额定电流、额定功率、额定转速等。

这些参数是选择和使用电机时必须考虑的关键因素。

1.额定电压：电机设计时规定的电压值，超过这个值可能会损坏电机。

2.额定电流：电机在额定电压下正常工作时所需的电流。

3.额定功率：电机在额定电压和额定电流下消耗的功率，也是电机的额定容量。

4.额定转速：电机在额定电压和额定电流下能达到的最高转速。

三、参数表的解读
理解电机参数表中的各项参数对于选择和使用电机至关重要。

例如，如果电机需要驱动一个高负载的设备，那么需要选择一个额定功率足够大的电机。

同样，如果电机需要精确控制转速，那么需要选择一个额定转速适中的电机。

四、参数对电机性能的影响
电机的各项参数对电机的性能有着重要影响。

例如，提高电压和电流可以提高电机的转矩和功率，但同时也会增加电机的温升。

同样，提高电机的转速可能会降低电机的效率。

五、结论
997 直流电机参数表是理解和选择电机的重要工具。
