机械制图第九章 图样画法

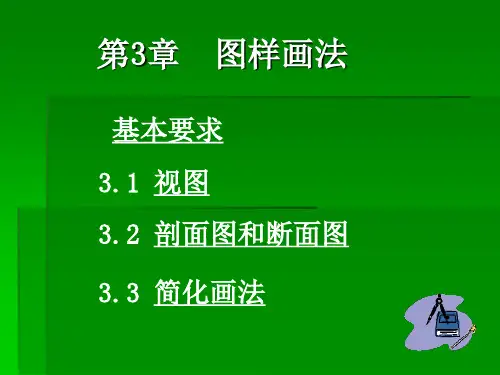

第3章图样画法基本要求3.1 视图3.2 剖面图和断面图3.3 简化画法基本要求(1)了解视图分类、常用的简化画法及第三角画法。

(2)明确剖面图与断面图的基本概念及其异同；(3)掌握物体的剖面图的画法及标注；(4)掌握物体的断面图的画法及标注；(5)掌握带剖、断面图的视图的阅读。

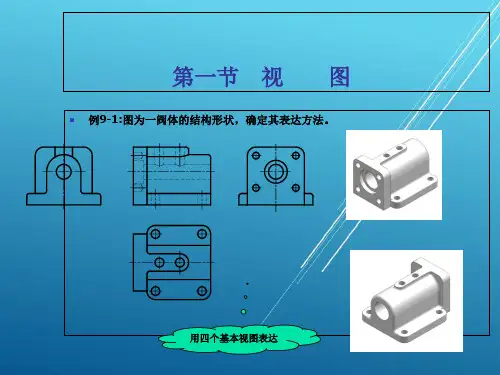

3.1 视图1.视图(1)基本视图(2)特殊视图2.第三角画法(1)空间八分角(2)第三角画法1.基本视图物体向基本投影面投影所得的视图，称为基本视图。

国家标准中规定正六面体的六个面为基本投影面,将物体放在六面体中,然后向各基本投影面进行投影,即得到六个基本视图。

六个基本视图六个基本视图的配置及其名称2.特殊视图(1) 镜像投影⑵向视图⑵向视图（续）⑶局部视图局部视图按基本视图配置⑶局部视图（续）局部视图按向视图配置局部的斜视图旋转配置3.第三角画法第一角和第三角画法比较第三角画法视图配置第一角画法和第三角画法的不同点3.2 剖面图和断面图1. 基本概念2.剖切方式3.剖面图的种类4.断面图的种类问题的提出—六面投影图不能准确表达形体若在形体中部剖切，即用直接正投影法画剖面图便可区分此二形体问题的提出—投影图虚线太多难以清晰表达形体当物体的内部形状较复杂时，如房屋的视图中就会出现虚线与实线交错、重叠的现象，从而影响了图形的清晰，同时也不便于标注尺寸和表达物体内部材料。

为此，在制图时，对于物体的内部结构形状，常采用剖面图来表达。

问题的提出—投影图虚线太多难以清晰表达形体（续）问题的提出—投影图虚线太多难以清晰表达形体（续2）1. 基本概念1）定义⑴剖面图假想用剖切面（平面或曲面）剖开物体，移去观察者和剖切面之间的部分，将剩余部分物体（与剖切面接触的区域内画上剖面线或材料图例）向投影面投射所得的图形，称为剖面图，机械制图称为剖视图。

⑵断面图假想用剖切面将物体某处切断，仅画出该剖切面与物体接触部分（区域内画上剖面线或材料图例）即剖切面截割物体的截断面图形，称为断面图。

目录第一章技术制图与机械制图国家标准基本规定1.1 图纸幅面和格式1.2 比例1.3 字体1.4 图线1.5 剖面符号附录第二章图样画法2.1 视图2.2 剖视图2.3 剖面图2.4 规定画法及简化画法2.5 装配图中的一些画法2.6 第三角投影法简介第三章尺寸注法3.1 尺寸标注的基本规定3.2 常见零件结构要素的尺寸注法3.3 合理标注零件尺寸的要点第四章零件图及常见零件结构4.1 零件表达的要点4.2 几种典型零件的表达举例4.3 常见的零件合理结构第五章表面粗糙度5.1 术语介绍5.2 表面粗糙度的符号5.3 表面粗糙度符号、代号的标注5.4 新国际表面粗糙度高度参数Ra、Rz的数值与旧国际表面光洁度等级的对照5.5 确定表面粗糙度高度参数Ra的参考因素第六章公差与配合6.1 术语介绍6.2 公差与配合在图样中的标注6.3 基准制、公差及配合的选择附表第七章形状和位置公差7.1 有关术语简介7.2 形位公差的符号7.3 形位公差符号的标注7.4 形位公差等级的选用7.5 图样上未注之形位公差值及其表示法附表第八章装配图及常见装配结构8.1 装配图的表示方法8.2 装配图上的尺寸8.3 装配图上零、部件序号及其编排方法8.4 装配工艺结构8.5 密封结构8.6 润滑结构8.7 螺纹连接的防松结构8.8 锁紧结构8.9 定位和限位结构8.10 轴上零件的连接和固定第九章螺纹及螺纹紧固件9.1 螺纹的规定画法9.2 螺纹的规定标注9.3 螺纹紧固件及其连接的比例画法9.4 螺纹紧固件连接的简化画法9.5 常用螺纹紧固件的简化规定标记附表第十章键、花键、销、挡圈、弹簧10.1 键10.2 花键10.3 销10.4 挡圈10.5 弹簧第十一章传动轮11.1 圆柱齿轮11.2 锥齿轮11.3 圆柱蜗杆、蜗轮11.4 V带轮11.5 链轮11.6 齿轮的轮体结构11.7 传动轮的工作图内容第十二章轴承12.1 滚动轴承12.2 滑动轴承12.3 油杯第十三章焊缝的标注13.1 焊缝符号13.2 标注焊缝符号的指引线13.3 焊缝符号标注方法示例13.4 焊缝尺寸符号及其标注13.5 焊接方法代号及其标注13.6 焊缝的简化标注13.7 焊接结构图图例第十四章几何作图14.1 几何图形的作图14.2 几何曲线的作图第十五章空间曲线与曲面15.1 空间曲线概述15.2 等导程圆柱螺旋线15.3 变导程圆柱螺旋线15.4 圆锥螺旋线15.5 球面螺旋线15.6 弧面螺旋线15.7 空间三次抛物线段15.8 曲面概述15.9 曲面的分类15.10 二次曲面的表达式15.11 可展曲面（单曲面）15.12 不可展直纹曲面（扭曲面）15.13 定母线曲纹面15.14 变母线曲纹面15.15 圆柱螺旋面15.16 用母面形成曲面15.17 用几何变换形成曲面（在曲面设计中的应用）15.18 曲面中的作图问题15.19 曲面零件的图示举例第十六章交线、过渡线16.1 常见曲面交线的投影性质16.2 交线投影作图的基本方法16.3 交线的其他作图方法16.4 交线的简化画法16.5 过渡线画法第十七章展开图画法17.1 可展表面展开的一些实例17.2 不可展曲面近似展开的一些实例第十八章零件上倾斜表面和倾斜零件的画法18.1 零件上单斜平面（投影面垂直面）的画法18.2 零件上双斜平面（一般位置平面）的画法18.3 双斜平面的视图标注及尺寸注法18.4 单向倾斜回转体的画法18.5 单向倾斜零件的作图实例18.6 双向倾斜回转体的画法18.7 零件上双向倾斜部分的作图实例第十九章轴测投影图19.1 轴测投景常用术语及正轴测投影的基本公式19.2 三种标准轴测图的一般规定19.3 平行于坐标面的圆的轴测投影19.4 不平行于坐标面的圆的正轴测投影19.5 画机件轴测图的基本方法19.6 轴测剖视图的画法19.7 轴测图中交线的画法19.8 轴测图中过渡线的画法19.9 螺纹的轴测图画法19.10 齿轮的轴测图画法19.11 圆柱螺旋弹簧的轴测图画法19.12 部件的轴测图画法19.13 对轴测图的选择19.14 轴测图中的尺寸标注19.15 轴测图的黑白润饰19.16 机构运动简图的轴测图画法19.17 管路系统轴测图的画法19.18 用图解法建立非标准轴测系的方法第二十章简图图形符号20.1 机构运动图形符号20.2 液压气动图形示例20.3 管路系统简图第二十一章厂房建筑图及工艺设备平面布置图21.1 房屋建筑图的图示形式21.2 房屋建筑图的有关规定21.3 建筑总平面图21.4 建筑施工图21.5 区划布置图21.6 工艺设备平面布置图第二十二章机械制图国外标准简介22.1 图纸幅面及格式22.2 比例22.3 图线22.4 剖面符号22.5 图样画法22.6 尺寸注法22.7 表面粗糙度的标注22.8 螺纹的画法22.9 齿轮的画法22.10 外国标准代号及名称第二十三章机械设计图样管理23.1 产品及其组成部分的名词、术语23.2 图样分类23.3 产品工作图样的基本要求23.4 产品图样及设计文件的格式23.5 设计图样的审签制度23.6 产品图样及设计文件的编号方法23.7 产品图样及设计文件的更改办法23.8 图样复制技术简介23.9 设计文件的保管附录附录一优先数和优先数系附录二常用单位的换算附录三几何图形的计算公式附录四几何体的计算公式附录五常用材料参考文献相关书籍:机械设计手册单行本：起重运输机械零部件、操作件和小机械设计手册单行本：带传动和链传动机械设计手册：连接与紧固（单行本）机械设计手册单行本：失效分析和故障诊断机械设计手册单行本：密封件、密封与润滑机械设计手册单行本——零件结构设计工艺性机械设计手册单行本——滑动轴承机械设计手册单行本：减速器和变速器机械设计手册：滚动轴承（单行本）机械设计手册：齿轮传动（单行本）机械设计手册：机电一体化系统设计（单行本）机械设计手册——液力传动（单行本）机械工程师手册（第3版）机械加工工艺手册（第2版）第二卷加工技术卷机械设计手册：电子版（附光盘）最新轴承手册。

机械制图及其相关标准的变化摘要：综合近年来最新发布的有关国家标准，系统指出了机械工程制图国家标准的现行版本，分析了绘图用图线、视图画法与尺寸注法、表面粗糙度标注方法、力学性能符号以及形位公差基准符号等方面的变化。

同时介绍了国家标准最新规定的指引线和基准线画法、未定义形状边的注法、CAD制图标准等。

关键词：机械制图图样画法与标注国家标准一、机械制图与技术制图国家标准的现行版本众所周知，机械制图与技术制图标准是机械制图常用的基础性国家标准。

以前，机械制图一直使用1984年版《机械制图》系列国家标准。

为了与新版国际标准接轨，以及与我国现行的《技术制图》标准相协调统一，自1995年以来，我国陆续对1984版《机械制图》国家标准进行了修订。

到目前为止，1984年版《机械制图》标准除了GB/T4457.4—1984《机械制图剖面符号》、GB/T4458.3—1984《机械制图轴测图》、GB/T4460—1984《机械制图机构运动简图符号》三项标准仍为现行有效版本外，其余《机械制图》标准均被修订。

这些新修订的机械制图国家标准均等同或修改采用相应国际标准，与国际标准保持高度的一致。

机械制图及相关的技术制图国家标准的现行版本见表1。

表1机械制图和技术制图国家标准的现行版本二、机械制图标准的主要变化1 图线1）增加了粗虚线这一线形。

以前的标准只规定细虚线一种，所以，机械制图中所使用的虚线也一直是细虚线。

按新标准规定，粗虚线应用于允许表面处理的表示线。

以前允许表面处理的表示线用粗点画线表示，现在已改为用粗虚线表示。

而粗点画线现在只用于限定范围表示线，如：表示限定局部热处理的范围、限定不镀（涂）的范围、限定形位公差被测要素和基准要素范围等。

这一点应加以注意。

2）粗线与细线的宽度比例由3：1改为2：1。

即新标准加宽了细线的宽度。

同时，取消了0.18mm这一图线宽度系列。

这个系列被旧标准列为尽量避免采用的线宽。

此外，新标准将0.5mm和0.7mm两种线宽列为优先采用的线宽，这是旧标准所没有的。

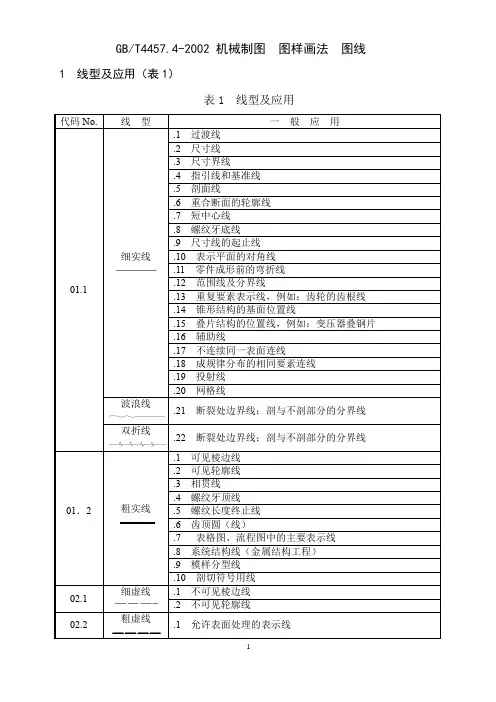

GB/T4457.4-2002 机械制图图样画法图线1 线型及应用（表1）表1 线型及应用表1（续）2 新旧《图线》标准的主要区别2.1 机械制图用线型由8种增至9种，新增了粗虚线。

2.2 粗细线线宽比改为2∶1。

2.3 过渡线由粗实线改为细实线表示。

2.4 剖切符号的线型为粗实线（原为粗实线的1～1.5倍）。

2.5 明确规定了模样分型线用粗实线表示。

2.6 轨迹线由细点化画线改为细双点画线。

2.7 双折线原标准仅作断裂处的边界线使用，在新标准中还可以当作视图与剖视图的分界线。

3 图线宽度的选用在选择图线宽度和组别时，应根据图样的类型、尺寸大小、比例和缩微复制的要求确定。

应优先采用0.5和0.7两种线型组别，见表2。

表2 线型组别4 图线的画法4.1 线素的长度：除No.01线型外，构成其它线型的线素长度，在GB/T 17450—1998《技术制图 图线》中都作了具体的规定。

并明确指出手工绘图时，线素的长度应符合规定。

表3列出了与GB/T 4457.4—2002《机械制图 图样画法 图线》中所规定的线型有关的线素长度。

表3 线素长度及适用线型（摘自GB/T 17450—1998《技术制图 图线》）在绘制机械图样时，应根据表3所规定的线素长度画细虚线、粗虚线、细点画线、粗点画线和细双点画线。

4.2 双折线的画法：在GB/T 17450—1998《技术制图 图线》与GB/T 4457.4—2002《机械制图 图样画法 图线》中，都没有对双折图2图1线的画法作出具体的规定。

但包含有图线规定的GB/T 14665—1998《机械工程 CAD制图规则》和GB/T 18686—2002《技术制图 CAD系统用图线的表示》，均明确规定双折线应按图1所示的画法画。

4.3 图线相交时的画法：当图样上出现两条或两条以上的图线相交时，图线应相交于画处。

也就是说不能相交于间隔或点处。

如图2所示（注意左上方图的图线相交是不正确的）。
