单片机系统开发流程
单片机系统开发流程1. 硬件设计硬件设计是单片机系统开发的第一步，它涉及到电路原理图设计、PCB布局和元器件选型等工作。
1.1 电路原理图设计根据项目需求，使用相应的EDA软件（如Altium Designer、Cadence等）进行电路原理图设计。
在设计过程中，需要注意以下几点： - 确定单片机型号和外部器件的连接方式，包括引脚定义和功能。
- 根据外设模块的要求进行接口设计，如LCD显示屏、按键、传感器等。
- 考虑电源管理电路，包括稳压器、滤波电容和保护电路等。
- 进行信号调试和仿真验证，确保原理图没有错误。
1.2 PCB布局根据电路原理图进行PCB布局设计。
在布局过程中，需要注意以下几点： - 根据外部器件的位置和尺寸进行布局安排，尽量减少信号线的长度和干扰。
- 分析信号线的走向和层次分配，在不同层次上布置不同类型的信号线（如时钟线、数据线、地线等）。
- 合理安排元器件的焊盘位置和间距，方便手工焊接或自动插件。
- 添加必要的电源和地平面，增强电磁兼容性（EMC）和信号完整性（SI）。
1.3 元器件选型根据项目需求和硬件设计要求，选择合适的元器件。
在选型过程中，需要注意以下几点： - 确定单片机型号，考虑处理器性能、存储容量、接口等因素。
- 根据外设模块的要求选择合适的器件，如LCD显示屏、按键、传感器等。
- 考虑元器件的可获得性、价格和可靠性等因素。
2. 软件开发软件开发是单片机系统开发的核心环节，它涉及到嵌入式软件编程和调试等工作。
2.1 嵌入式软件编程根据项目需求和硬件设计要求，选择合适的嵌入式开发平台（如Keil、IAR Embedded Workbench等），进行软件编程。
在编程过程中，需要注意以下几点：- 编写初始化代码，配置单片机的时钟源、引脚功能和外设模块等。
- 设计主程序框架，包括任务调度、中断处理和状态机控制等。
- 编写驱动程序，实现对外设模块的控制和数据交互。
KEILC51和PROTEUS的使用
KEILC51和PROTEUS的使用KEILC51是一款针对51系列单片机的集成开发环境，可以方便地进行编译、调试和仿真。
PROTEUS是一款集成电路设计软件，可以用于电路图的设计、仿真和调试。
本文将介绍KEILC51和PROTEUS的使用方法。
一、KEILC51的安装和使用2. 安装完成后，打开KEIL C51，创建一个新项目。
选择新建一个“Project”。
在对话框中输入项目名称，并选择项目的存放路径。
3.在项目内部，可以添加源文件、库文件和头文件。
可以通过右键单击项目名称，选择“添加”，然后选择相应的文件类型进行添加。
4. 在源文件中编写C语言程序。
可以使用标准的C语法进行编写，也可以使用Keil C51提供的51系列特定的语法进行编写。
5. 进行编译和生成可执行程序。
在菜单栏中选择“Project”->“Build Target”，或者使用快捷键“Ctrl+F7”进行编译。
编译完成后，会在项目目录下生成相应的可执行程序。
6. 进行调试和仿真。
在菜单栏中选择“Debug”->“Start/Stop Debug Session”，或者使用快捷键“F5”进行调试。
可以设置断点、单步执行、查看变量值等进行调试。
二、PROTEUS的安装和使用2. 安装完成后，打开PROTEUS，创建一个新电路。
选择“Schematic Capture”->“Design”创建一个新的电路图。
在电路图中添加所需的元件，例如电阻、电容、晶体管等。
3.连接元件之间的引脚，可以使用连线工具进行连线。
在连线时，可以使用自动连接功能快速连接元件之间的引脚。
4.设置仿真属性。
在电路图中选择“P”工具，然后在对话框中选择相应的仿真模型和仿真参数，例如选择51系列单片机的仿真模型。
5. 进行仿真和调试。
在菜单栏中选择“Debug”->“Start Debugging”，或者使用快捷键“F5”进行仿真。
可以查看元件的工作状态，观察电路的波形等进行调试。
《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验一
《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验实验目的(1)了解Keil和Proteus软件的基本特点和功能。
(2)学会使用Keil软件进行单片机中断应用和定时器/计数器应用的编程。
(3)学会使用Proteus软件进行单片机中断应用和定时器/计数器应用的原理图的绘制和程序实现。
(4)学会使用Keil和Proteus两种软件的联调。
实验指导一、Keil C51的使用1.创建项目编写一个新的应用程序前，首先要建立项目（Project）。
（1）在编辑界面下，单击菜单栏中的[Project]，出现下拉菜单，再点击选择中的“New Project”。
（2）单击“New Project…”选项后，就会弹出“Create New Project”窗口。
在“文件名（N）”中输入一个项目的名称，保存后的文件扩展名为“.uvx”，即项目文件的扩展名，以后可直接单击此文件就可打开先前建立的项目。
在“文件名（N）”窗口中输入新建项目文件的名字后，在“保存在（I）”下拉框中选择项目的保存目录，单击“保存（S）”即可。
（3）选择单片机，单击“保存（S）”后，会弹出“Select Device for Target”（选择单片机）窗口，按照提示选择相应的单片机。
搜索“AT89C52”并选择。
（4）单击“确定”按钮后，会出现对话框。
如果需要复制启动代码到新建的项目，选择单击“是”。
如选择单击“否”，启动代码项“STARTUP. A51”不会出现，这时新的项目已经创建完毕。
2.新建文件新的项目文件创建完成后，就需要将用户源程序文件添加到这个项目中，添加用户程序文件通常有两种方式：一种是新建文件，另一种是添加已创建的文件。
(1)单击快捷按钮，这时会出现一个空白的文件编辑画面，用户可在这里输入编写的程序源代码。
(2)单击中快捷按钮,保存用户程序文件，这时会弹出窗口“Save As”的对话框，在“保存在(I)”下拉框中选择新文件的保存目录，这样就将这个新文件与刚才建立的项目保存在同一个文件夹下，然后在“文件名(N)”窗口中输入新建文件的名字，如果使用C51语言编程，则文件名的扩展名应为“.c”。
Multisim在单片机系统仿真中的应用

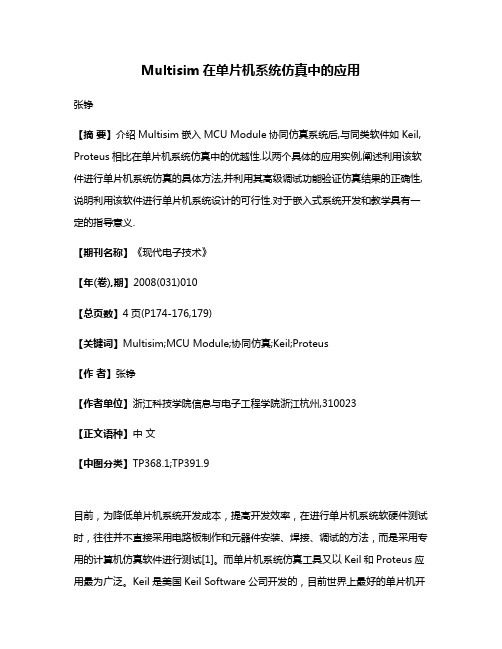

Multisim在单片机系统仿真中的应用张铮【摘要】介绍Multisim嵌入MCU Module协同仿真系统后,与同类软件如Keil, Proteus相比在单片机系统仿真中的优越性.以两个具体的应用实例,阐述利用该软件进行单片机系统仿真的具体方法,并利用其高级调试功能验证仿真结果的正确性,说明利用该软件进行单片机系统设计的可行性.对于嵌入式系统开发和教学具有一定的指导意义.【期刊名称】《现代电子技术》【年(卷),期】2008(031)010【总页数】4页(P174-176,179)【关键词】Multisim;MCU Module;协同仿真;Keil;Proteus【作者】张铮【作者单位】浙江科技学院信息与电子工程学院浙江杭州,310023【正文语种】中文【中图分类】TP368.1;TP391.9目前，为降低单片机系统开发成本，提高开发效率，在进行单片机系统软硬件测试时，往往并不直接采用电路板制作和元器件安装、焊接、调试的方法，而是采用专用的计算机仿真软件进行测试[1]。
而单片机系统仿真工具又以Keil和Proteus应用最为广泛。
Keil是美国Keil Software公司开发的，目前世界上最好的单片机开发工具之一。
他支持汇编语言、C语言以及混合编程，其软件仿真功能可以在无需硬件支持的条件下，详细测试程序运行情况[2]；然而其电路仿真功能则要受到很多限制，如，需要借助第三方开发的动态DLL进行计算机模拟[3]，或者需要价格相对昂贵的硬件仿真器MONITOR-51的支持[4]。
Proteus是英国Labcenter公司开发的电路分析和仿真软件[2]，能够对11个大类百余种微处理器进行CPU及外围电路的仿真，但在进行仿真调试时只能进行硬件改动，而不能直观地了解程序运行情况[5]。
由此可见，虽然这2种软件各自都可以进行单片机系统仿真，但受到的限制也比较多，针对这种情况，目前更为常用的仿真办法是将Keil和Proteus结合在一起进行单片机系统的联合仿真。
Keil C51的使用
程序。
编辑课件
16
5、移除文件
要把某个文件从工程中移除，可在此文件上单击右键， 然后单击“Remove File ’ ’ ”。
移除不是删除，文件依然存在。
编辑课件
17
我来演示
1、打开一个已有的工程项目（不是默认项目）。 2、打开一个已有的工程项目，修改单片机型号。
3、打开一个已有的工程项目，删除原有的文件，装 入一个已有的C语言文件。
此时光标在编辑窗口里闪烁，就可以输入用户的应 用程序了。
或者把已有的程序从其他地方直接复制到程序编辑 窗口内。
文件的建立也可以用Windows环境的附件中的记 事本或写字板等纯文本编辑软件完成。
参见教材《单片机的C5编1辑应课件用程序设计》第 309 页 27
新建文件时，建议首先保存空白文件。
编辑课件
11
如果在选择了目标器件后，想更改器件，可选择 Project菜单中的Select Device for Target‘Tartet 1’。
由于不同厂家的许多型号性能相近，因此，如果找不 到用户要求的芯片信号，可以选择其他公司的相近型 号。
参见教材《单片机的C5编1辑应课件用程序设计》第 308 页 12
uVision2支持的所有CPU器件的型号根据生产厂家 形成器件组。
用户可根据需要选择相应的器件组并选择相应的器 件型号。
编辑课件
10
通过滚动条，选择生产厂商、目标CPU。
如：Atmel器件组内的AT89C51单片机。首先找到 Atmel公司，然后单击左边的“+”号展开该组。选择 AT89C51之后，单击“确定”。
程序输入完毕后别忘了再次保存。
参见教材《单片机的C5编1辑应课件用程序设计》第 309 页 28
编辑课件
16
5、移除文件
要把某个文件从工程中移除，可在此文件上单击右键， 然后单击“Remove File ’ ’ ”。
移除不是删除，文件依然存在。
编辑课件
17
我来演示
1、打开一个已有的工程项目（不是默认项目）。 2、打开一个已有的工程项目，修改单片机型号。
3、打开一个已有的工程项目，删除原有的文件，装 入一个已有的C语言文件。
此时光标在编辑窗口里闪烁，就可以输入用户的应 用程序了。
或者把已有的程序从其他地方直接复制到程序编辑 窗口内。
文件的建立也可以用Windows环境的附件中的记 事本或写字板等纯文本编辑软件完成。
参见教材《单片机的C5编1辑应课件用程序设计》第 309 页 27
新建文件时，建议首先保存空白文件。
编辑课件
11
如果在选择了目标器件后，想更改器件，可选择 Project菜单中的Select Device for Target‘Tartet 1’。
由于不同厂家的许多型号性能相近，因此，如果找不 到用户要求的芯片信号，可以选择其他公司的相近型 号。
参见教材《单片机的C5编1辑应课件用程序设计》第 308 页 12
uVision2支持的所有CPU器件的型号根据生产厂家 形成器件组。
用户可根据需要选择相应的器件组并选择相应的器 件型号。
编辑课件
10
通过滚动条，选择生产厂商、目标CPU。
如：Atmel器件组内的AT89C51单片机。首先找到 Atmel公司，然后单击左边的“+”号展开该组。选择 AT89C51之后，单击“确定”。
程序输入完毕后别忘了再次保存。
参见教材《单片机的C5编1辑应课件用程序设计》第 309 页 28
伟福6000的使用
单片机开发系统伟福6000软件的使用伟福6000软件的使用?一安装?执行wave6kexe?二设置仿真器?1打开wave6000集成调试软件?2设置窗口?窗口菜单数据窗口打上对号调整窗口窗口菜单数据窗口至合适位置?3设置仿真器?仿真器菜单仿真器设置仿真器选择仿真器s51选择cpu80318751或者8752使用伟福软件模拟器确定?4设置文本编辑器?字体选择
单片机开发系统
伟福6000软件的使用
伟福6000软件的使用
• • • • • • • • • • 一、安装 执行wave6k.exe 二、设置仿真器 1、打开WAVE6000集成调试软件 2、设置窗口 窗口菜单——数据窗口——打上对号——调整窗口 至合适位置 3、设置仿真器 仿真器菜单——仿真器设置——仿真器——选择仿 真器（S51）——选择CPU（8031 、8751或者 8752）——使用伟福软件模拟器——确定 4、设置文本编辑器 字体选择：Fixedsys （这一步可以不要）
• 三、输入程序 • 1、新建文件 • 文件菜单——新建文件——出现NOMANE1文 件——输入程序（大小写都可以）——保存—— 选择路径并给文件改名，后缀必须是 .ASM—— 保存文件 • 2、编译文件 • 菜单——项目——编译（或者直接按下F9键）— —在信息窗口显示错误信息——修改程序——直 到没有语法错误（显示保存目标文件）——保存 的.HEX和.BIN文件用来烧写单片机 • 四、调试程序（软件模拟仿真） • 1、运行程序 • 每按一次F7键，会在主窗口执行一条程序，观察 各窗口的显示内容，是不是与符合程序设计要求 一致，修改程序直到没有逻辑错误。
• • • • • • • • • • • •
2、伟福6000中常用的窗口 在窗口菜单中可以打开窗口 伟福6000中常用的窗口有以下几个： （1）CPU窗口 包括两个窗口：REG（寄存器）窗口和SFR（特 殊功能寄存器）窗口 （2）数据窗口 包括5个窗口： DATA（内部RAM）窗口 CODE（ROM）窗口 X分页显示外部RAM） BIT （位地址）窗口
单片机开发系统
伟福6000软件的使用
伟福6000软件的使用
• • • • • • • • • • 一、安装 执行wave6k.exe 二、设置仿真器 1、打开WAVE6000集成调试软件 2、设置窗口 窗口菜单——数据窗口——打上对号——调整窗口 至合适位置 3、设置仿真器 仿真器菜单——仿真器设置——仿真器——选择仿 真器（S51）——选择CPU（8031 、8751或者 8752）——使用伟福软件模拟器——确定 4、设置文本编辑器 字体选择：Fixedsys （这一步可以不要）
• 三、输入程序 • 1、新建文件 • 文件菜单——新建文件——出现NOMANE1文 件——输入程序（大小写都可以）——保存—— 选择路径并给文件改名，后缀必须是 .ASM—— 保存文件 • 2、编译文件 • 菜单——项目——编译（或者直接按下F9键）— —在信息窗口显示错误信息——修改程序——直 到没有语法错误（显示保存目标文件）——保存 的.HEX和.BIN文件用来烧写单片机 • 四、调试程序（软件模拟仿真） • 1、运行程序 • 每按一次F7键，会在主窗口执行一条程序，观察 各窗口的显示内容，是不是与符合程序设计要求 一致，修改程序直到没有逻辑错误。
• • • • • • • • • • • •
2、伟福6000中常用的窗口 在窗口菜单中可以打开窗口 伟福6000中常用的窗口有以下几个： （1）CPU窗口 包括两个窗口：REG（寄存器）窗口和SFR（特 殊功能寄存器）窗口 （2）数据窗口 包括5个窗口： DATA（内部RAM）窗口 CODE（ROM）窗口 X分页显示外部RAM） BIT （位地址）窗口
Keil uVision2等软件使用
实验一 Keil uVision2等软件使用（2学时）一. 实验目的1. 熟悉Keil uVision2 软件的使用方法；2. 熟悉仿真器的用法；3. 熟悉烧录芯片的过程。
二. 实验设备1. Keil Keil uVision2 开发系统一台；2. +5V电源一台；3. 仿真器一条；4. 单片机实验仪一台。
三. 实验内容及步骤（一）Keil uVision2软件的实验步骤：1.点击桌面快捷图标，可以直接进入主画面：2. 新建的工程要起个与工程项目意义一致的名字，可以是中文名；我们这里的程序是实验测试程序，所以起的名字为 Test ，并将 Test 工程“保存”到C:\Keil下：3. Keil环境要求我们为 Test 工程选择一个单片机型号；我们选择 Atmel 公司的 89C51（虽然我们使用的是89S51，但由于89S51与89C51内、外部结构完全一样，所以这里依然选择“89C51”）。
“确定”后工程项目就算建立了。
4. 点击“文件”中的“新建”，新建一个空白文档；这个空白文档就是让我们编写单片机程序的场所。
在这里你可以进行编辑、修改等操作。
mov p0,#B ;将二进制代码送P0口ajmp $ ;程序在此原地踏步end ;程序结束标志5. 保存文件，保存文件时，其文件名最好与前面建立的工程名相同（当然这里为 Test 了），其扩展名必须为 .Asm！“文件名”中一定要写全，如：Test.Asm；6.将Asm文件添加到工程中。
具体做法如下：（见下图）鼠标右键点击“Source Group 1”，在弹出的菜单中选“增加文件到组Source Group 1”:在接下来出现的窗口中，选择“文件类型”为“Asm源文件（*.a*,*.src）”（由于我们使用的是汇编语言，所以选择Asm源文件），选中刚才保存的Test.Asm，按“Add”，再按“关闭”，文件就添加到了工程中。
7.设置目标属性：向工程添加了源文件后，鼠标右键点击“TarGet 1” ，在弹出的菜单中选“目标 Target 1 属性”，如下图：在打开的话框中，选择“输出”选项卡，在这个选项卡中，“E生成HEX文件”选项前要打勾，按“确定”退出。
用Multisim软件进行单片机辅助开发
用Multisim软件进行单片机辅助开发作者：孔德意来源：《电子世界》2013年第08期【摘要】为了能够对单片机开发设计人员起到较好的帮助，文章详细介绍了如何使用Multisim软件对单片机及其外围电路进行仿真，帮助分析、解决和验证设计，并通过相关虚拟仪器观测仿真结果。
采用仿真辅助设计，可以缩短产品开发周期，提高设计人员研发效率。
【关键词】Multisim；单片机；外围电路；虚拟仪器；仿真单片机因其使用灵活、体积小、重量轻和价格低廉等因素，仍然被广泛应用，从事单片机开发的工程师，经常要对其所设计单片机程序及其外围电路进行实物模拟和调试，非常不便，开发效率相对不高。
随着EDA（Electronic Design Automation）技术的飞速发展，采用仿真软件完成单片机系统的开发已经成为开发设计人员一种必不可少的手段。
Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于模拟、数字电路和MCU（Micro Controller Unit）的设计工作，具有丰富的仿真分析能力。
1.Multisim软件简介Multisim具有较为详细的电路分析手段，也拥有强大的MCU模块，支持单片机及其外围设备的仿真，所建项目支持C代码、汇编代码，包含断点设置、查看和编辑内部RAM、特殊功能寄存器等高级调试功能。
同时强大的数字仪器和数字分析环境，给用户提供了一个操作便捷、使用方便、效果突出的仿真平台。
使用Multisim可交互式地搭建电路原理图，并对电路行为进行仿真。
通过Multisim和虚拟器技术，使用者可以完成从理论到原理图捕获与仿真，再到原型设计和测试这样一个完整的综合设计流程，Multisim软件使模拟电路、数字电路、MCU设计及仿真更为方便，并且广泛的被广大设计和开发人员使用。
2.用Multisim软件进行设计仿真下面将以图1为例，介绍如何用Multisim软件进行单片机辅助开发，并以此说明采用Multisim仿真的基本应用方法。
单片机系统开发单片机软件设计
特点
单片机具有高度的集成度和可靠性，体积小，功耗低，价格便宜，易于编程和 控制，广泛应用于智能仪表、工业控制、智能家居等领域。
单片机系统开发的基本流程
需求分析
根据实际需求，确定系统功能和 性能要求。
系统设计
根据需求分析，进行系统整体设 计和模块划分。
硬件设计
根据系统设计，进行单片机选型 和电路板设计。
智能家居
单片机在智能家居领域中也有 广泛应用，如智能门锁、智能 照明等。
其他领域
除了以上领域外，单片机还广 泛应用于汽车电子、医疗电子
、环保监测等领域。
02
单片机软件设计基础
单片机软件设计语言
C语言
C语言是一种通用的编程语言，广泛 应用于单片机系统开发。它具有高效 、灵活和可移植性强的特点，能够实 现复杂的算法和控制逻辑。
详细描述
单片机系统的稳定性问题主要表现在系统运行过程中出 现的不正常现象，如死机、重启、数据丢失等。这些问 题可能是由于硬件设计不合理、软件缺陷、电源波动等 原因引起的。为了解决稳定性问题，可以从以下几个方 面入手：首先，合理设计硬件电路，保证电源的稳定性 和抗干扰能力；其次，优化软件算法，减少死循环和资 源竞争；最后，加强系统监控和报警机制，及时发现和 排除故障。
THANKS
感谢观看
单片机系统的可维护性问题
总结词
可维护性是单片机系统开发中的重要考量，直接关系 到系统的长期稳定性和成本。
详细描述
单片机系统的可维护性问题主要表现在系统升级、故 障排查和日常维护等方面。为了解决可维护性问题， 可以从以下几个方面入手：首先，采用模块化设计方 法，将系统划分为多个独立的功能模块，便于升级和 维护；其次，加强系统的日志记录和错误诊断功能， 快速定位和解决问题；最后，建立完善的文档和代码 注释体系，方便后续开发和维护人员理解和使用。
单片机具有高度的集成度和可靠性，体积小，功耗低，价格便宜，易于编程和 控制，广泛应用于智能仪表、工业控制、智能家居等领域。
单片机系统开发的基本流程
需求分析
根据实际需求，确定系统功能和 性能要求。
系统设计
根据需求分析，进行系统整体设 计和模块划分。
硬件设计
根据系统设计，进行单片机选型 和电路板设计。
智能家居
单片机在智能家居领域中也有 广泛应用，如智能门锁、智能 照明等。
其他领域
除了以上领域外，单片机还广 泛应用于汽车电子、医疗电子
、环保监测等领域。
02
单片机软件设计基础
单片机软件设计语言
C语言
C语言是一种通用的编程语言，广泛 应用于单片机系统开发。它具有高效 、灵活和可移植性强的特点，能够实 现复杂的算法和控制逻辑。
详细描述
单片机系统的稳定性问题主要表现在系统运行过程中出 现的不正常现象，如死机、重启、数据丢失等。这些问 题可能是由于硬件设计不合理、软件缺陷、电源波动等 原因引起的。为了解决稳定性问题，可以从以下几个方 面入手：首先，合理设计硬件电路，保证电源的稳定性 和抗干扰能力；其次，优化软件算法，减少死循环和资 源竞争；最后，加强系统监控和报警机制，及时发现和 排除故障。
THANKS
感谢观看
单片机系统的可维护性问题
总结词
可维护性是单片机系统开发中的重要考量，直接关系 到系统的长期稳定性和成本。
详细描述
单片机系统的可维护性问题主要表现在系统升级、故 障排查和日常维护等方面。为了解决可维护性问题， 可以从以下几个方面入手：首先，采用模块化设计方 法，将系统划分为多个独立的功能模块，便于升级和 维护；其次，加强系统的日志记录和错误诊断功能， 快速定位和解决问题；最后，建立完善的文档和代码 注释体系，方便后续开发和维护人员理解和使用。
单片机控制系统的硬件设计与软件调试教程
单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统，其具有体积小、功耗低、成本低等优点，因而在各个领域得到广泛应用。
本文将介绍如何进行单片机控制系统的硬件设计与软件调试，帮助读者快速掌握相关知识，并实际应用于项目当中。
一、硬件设计1. 系统需求分析在进行硬件设计之前，首先需要明确单片机控制系统的需求。
这包括功能需求、性能需求、输入输出接口需求等。
根据需求分析的结果，确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。
2. 系统框图设计根据系统需求，绘制系统框图。
框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系，并标明各接口引脚。
3. 电源设计单片机控制系统的电源设计至关重要。
需要根据单片机和外围芯片的工作电压要求，选择合适的电源模块，并进行电源稳压电路的设计，以确保系统工作的稳定性。
4. 电路设计与布局根据系统框图，进行电路设计与布局。
需要注意的是，对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施，以减少干扰。
此外，对于输入输出接口，需要进行保护设计，以防止过电压或过电流的损坏。
5. PCB设计完成电路设计后，可以进行PCB设计。
首先，在PCB软件中绘制原理图，然后进行元器件布局和走线。
在进行布局时，应考虑到信号传输的长度和走线的阻抗匹配；在进行走线时，应考虑到信号的干扰和电源的分布。
完成布局和走线后，进行电网设计和最后的校对。
6. PCB制板完成PCB设计后，可以将设计好的原理图和布局文件发送给PCB厂家进行制板。
制板完成后，检查排线是否正确，无误后进行焊接。
二、软件调试1. 开发环境搭建首先需要搭建开发环境。
根据单片机型号，选择合适的开发环境，如Keil、IAR等，并将其安装到计算机上。
接下来，将单片机与计算机连接，并进行相应的驱动安装。
2. 系统初始化在软件调试过程中，首先需要进行系统的初始化。
这包括设置时钟源、配置IO口、初始化外设等。
