JMKMODEL: JK-3161/4 索尼高清CCD内置自动变焦、自动光圈镜头16倍光学变焦镜头12倍数字变焦可调视频传输距离（3步骤）最低照度：0.001 Lux(DSS)RS-485协议and PTZ 控制器接口监控摄像头的分类分类包括：枪形摄像机半球形摄像机一体化摄像机红外摄像机智能高速球型摄像机智能中速球型摄像机数字视频会议摄像机微型针从色彩分为：彩色，黑白，彩转黑从外形分为：枪击，半球，球机从原理分为：模拟，数字摄像头工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。
注1：图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。
光电二极管受到光照射时，就会产生电荷。
注2：数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。
DSP结构框架:1. ISP(image signal processor)(镜像信号处理器)2. JPEG encoder(JPEG图像解码器)3. USB device controller(USB设备控制器)摄像头的构成主要包括主控芯片、感光芯片、镜头和电源。
好的电源也是保证摄像头工作的一个方面。
摄像头镜头：五玻镜头是主流这个问题对于大多数人来说已经不算问题了，笔者提出来也只是仅对小白而言。
简单的说镜头是由透镜组成，摄像头的镜头一般是由玻璃镜片或者塑料镜片组成的。
玻璃镜头能获得比塑料镜头更清晰的影像。
这是因为光线穿过普通玻璃镜片通常只有5%～9%的光损失，而塑料镜片的光损失高达11%～20%。
摄像头视频采集压缩及传输引言：摄像头基本的功能还是视频传输，那么它是依靠怎样的原理来实现的呢？所谓视频传输:就是将图片一张张传到屏幕，由于传输速度很快，所以可以让大家看到连续动态的画面，就像放电影一样。
一般当画面的传输数量达到每秒24帧时，画面就有了连续性。
下边我们将介绍摄像头视频采集压缩及传输的整个过程。
一．摄像头的工作原理（获取视频数据）摄像头的工作原理大致为：景物通过镜头（LENS）生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D（模数转换）转换后变为数字图像信号，再送到数字信号处理芯片（DSP）中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。
下图是摄像头工作的流程图：注1：图像传感器（SENSOR）是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。
光电二极管受到光照射时，就会产生电荷。
注2：数字信号处理芯片DSP（DIGITAL SIGNAL PROCESSING）功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。
DSP结构框架:1. ISP（image signal processor）（镜像信号处理器）2. JPEG encoder（JPEG图像解码器）3. USB device controller（USB设备控制器）而视频要求将获取的视频图像通过互联网传送到异地的电脑上显示出来这其中就涉及到对于获得的视频图像的传输。
在进行这种图片的传输时，必须将图片进行压缩，一般压缩方式有如H.261、JPEG、MPEG等，否则传输所需的带宽会变得很大。
大家用RealPlayer不知是否留意，当播放电影的时候，在播放器的下方会有一个传输速度250kbps、400kbps、1000kbps…画面的质量越高，这个速度也就越大。
而摄像头进行视频传输也是这个原理，如果将摄像头的分辨率调到640×480，捕捉到的图片每张大小约为50kb 左右，每秒30帧，那么摄像头传输视频所需的速度为50×30/s＝1500kbps＝1.5Mbps。

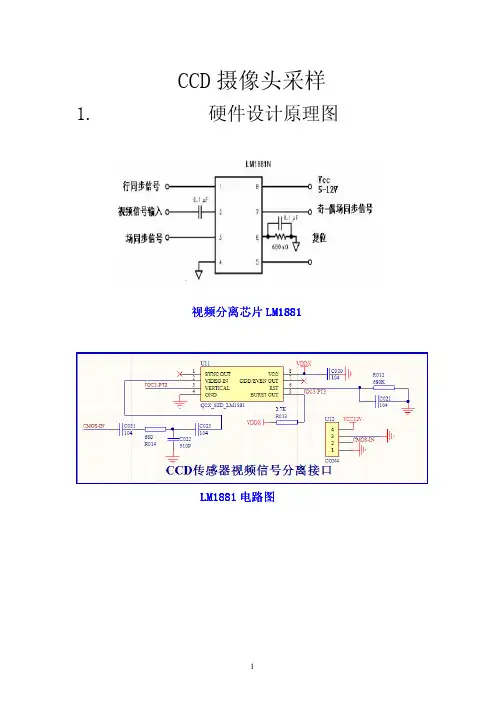

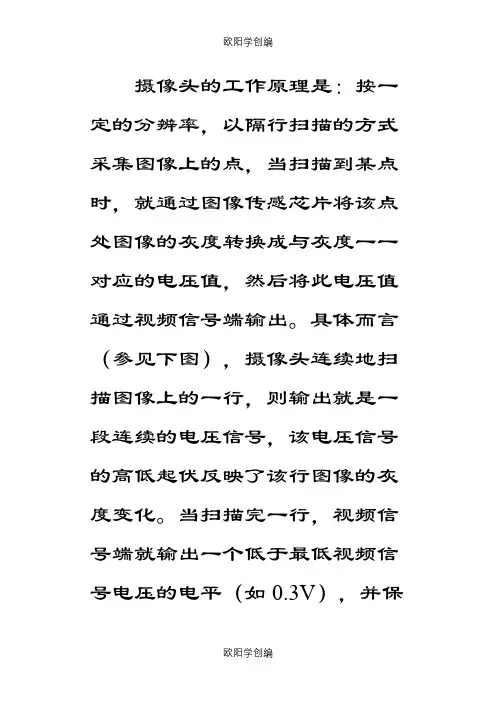

CCD摄像头采样 1.硬件设计原理图LM1881视频分离芯片LM1881电路图LM1881电路图整体整体电路图电路图电路图2.硬件设计说明书摄像头工作原理： 按一定的分辨率，以隔行扫描的方式采集图像上的点，当扫描到某点时，就通过图像传感芯片将该点处图像灰度转换成与灰度一一对应的电压值，然后将此电压值通过视频信号端输出。
具体而言，摄像头连续地扫描图像上的一行，则输出就是一段连续的电压信号，该电压信号的高低起伏反映了该行图像灰度变化。
当扫描完一行，视频信号端就输出一个低于最低视频信号电压的电平（如0.3V），并保持一段时间。
这样相当于，紧接着每行图像信号之后会有一个电压“凹槽”，此“凹槽”叫做行同步脉冲，它是扫描换行的标志。
然后，跳过一行后（摄像头是隔行扫描的），开始扫描新的一行，如此下去，直到扫描完该场的视频信号，接着会出现一段场消隐区。
该区中有若干个复合消隐脉冲，其中有个远宽于（即持续时间远长于）其它的消隐脉冲，称为场同步脉冲，它是扫描换场的标志。
场同步脉冲标志着新的一场的到来，不过，场消隐区恰好跨在上一场的结尾和下一场的开始部分，得等场消隐区过去，上一场的视频信号才真正到来。
摄像头每秒扫描25 幅图像，每幅又分奇、偶两场，先奇场后偶场，故每秒扫描50 场图像。
奇场时只扫描图像中的奇数行，偶场时则只扫描偶数行。
摄像头信号图摄像头信号图LM1881工作原理：LM1881信号时序图LM1881芯片能够将视频信号里的行同步脉冲、场同步脉冲以及奇偶场信号信息直接转化成TTL电平分别通过行同步信号、场同步信号以及奇偶场同步信号引脚输出，这些信号可以直接被单片机所利用，单片机可以通过这些信号来更准确地判断并采集信号摄像头的VO信号输入LM1881，然后行同步信号引脚与单片机的PT0引脚相连，此引脚为ECT通道0，设置为输入捕捉，捕捉下降沿，以此作为摄像头的换行标志；场同步信号与单片机的PT3引脚相连，此引脚为ECT通道3，设置为输入捕捉，捕捉下降沿，以此作为摄像头的换场标志。
