电锅炉蓄热技术在某供暖工程中的应用分析作者：康伯森徐子翔来源：《商情》2020年第03期【摘要】蓄热技术在缓解用电矛盾中具有一定的优势，目前主要是控制能源消耗来减少环境污染，目前国家正在逐步限制大中型城市燃油燃煤锅炉的数量、规格以及应用范围，推动清洁能源的应用，从而保护生态环境。
因此，电锅炉蓄热技术得到了快速的发展与应用，其具有污染小且运行管理便捷的优势。
因此，文章主要针对电锅炉蓄热技术的应用展开分析。
【关键词】电锅炉蓄热技术;供暖工程;应用价值一、电锅炉蓄热技术概述（一）电锅炉蓄热技术的概念电锅炉蓄热技术主要是以电热锅炉为基础，通过蓄热水箱或蒸汽蓄热器从而实现热能交换以及热能储存的目的，之后通过自然循环或是控制循环的方式将电锅炉中的水送入蓄热水箱，并转化为热能。
电锅炉蓄热技术能够确保资源的合理运用，通过自动化控制能够根据用户的需求来提供热量，减少资源浪费。
电锅炉蓄热技术具有多重优点，其中最显著的优点在于其能够调节自身的功率且操作灵活，与燃气燃煤锅炉相比能够提高能力的利用率。
目前我国北方城市在集中供暖中存在供热过剩的情况，若利用电锅炉蓄热技术则能够通过调节荷载来控制供热，从而减少热能浪费现象的出现。
（二）电锅炉蓄热的特点电锅炉蓄热的特点在于：①电锅炉的结构简单且体积小，不但能够节省空间，同时能够减少安装费用;②自动化水平高，在管理中具有较好的效果，且运行的安全性高，避免人工操作引起的故障和安全事故的发生;③热能利用率高，用户可根据自己的需求调节;④电锅炉蓄热技术具有较高的环保性，不会对环境造成污染且不会产生噪音和烟尘;⑤适用范围广，在公寓、工厂等地方都可应用。
其不仅具有较好的经济效益，同时在环境保护方面具有较好的优势，对于一些环境要求较高的地区可以利用电锅炉蓄热技术进行供暖。
二、电锅炉蓄热技术在供暖系统中的应用电锅炉蓄热供暖系统主要组成为：①电锅炉：电锅炉是指将电能转变为热能的一种设备，主要是利用电热管实现，目前市场中常见的电热管有陶瓷电热体、碳钢电热体以及不锈钢电热体，若设备对电热管质量要求较高甚至可以使用稀有金属制成的电热管，具有较高的稳定性和耐腐蚀性，能够减少腐蚀现象的出现，延长锅炉的使用时间;②蓄热水池：蓄热水池主要是用来储存电锅炉产生的热量，小型供暖系统通常选择蓄热水池作为储存设备，具有结构简单、易于安装和维护、成本低的优势，而大型供暖系统则通常会根据实际需求建设混凝土蓄热水池，能够容纳较多的热量;③热交换设备：热交换通常可分为一次循环和二次循环，热交换主要是将蓄热水在系统停止运作时进行蓄热，或是将供热和蓄热同时进行。
工业技术科技创新导报 Science and Technology Innovation Herald88①作者简介：汪喆（1992—），女，安徽六安人，硕士，助理工程师，从事锅炉及系统设计和研究工作。
DOI：10.16660/ki.1674-098X.2018.27.088蓄热式电极锅炉在供暖系统中的应用①汪喆 陈卫波 叶元华(浙江盛达铁塔有限公司 浙江杭州 310000)摘 要：由于传统燃煤锅炉能效水平偏低、能耗高、环保运行设备落后，造成了北方供暖季节严重的环境问题，于是开始寻求更为清洁高效的供暖方式。
其中，电极锅炉以其高效率、低污染的突出优势，在供热领域得到广泛的推广，国家政策也给予了大力支持。
本文基于高压电极锅炉的设计原理，分析了蓄热式高压电极锅炉在市政供热系统中应用的工艺流程、技术特点及性能优势。
关键词：电极锅炉 蓄热 供暖系统 电网调峰中图分类号：F294 文献标识码：A 文章编号：1674-098X(2018)09(c)-0088-02近年来，全国大范围、长时间的持续雾霾现象越来越严重，尤其是北方供暖季，空气质量严重影响了人们的生活环境，大气污染治理需要引起高度重视。
国家发改委于2016年5月《关于推进电能替代的指导意见》，提倡在终端能源消费环节，使用电能替代散烧煤、燃油等一次能源，应用于电采暖、电蓄能调峰等方面。
其中，采用蓄热式电极锅炉，充分利用了夜间低谷电力和富余的弃风、弃光电量等清洁能源，从负荷侧实现了削峰填谷、有效调峰，是实现电力充分利用、治理大气污染的有效手段。
1 高压电极锅炉技术原理相比传统的喷射式电极锅炉、和带有机械传动结构的浸没式电极锅炉，新型浸没式电极锅炉结构更为简单，同时具有更为可靠的安全性和稳定性。
采用电极直接加热水的方式，主要通过电极加热炉水、炉内水循环、炉外给水3个环节实现蒸汽-水系统循环，锅炉内筒里的三相电极浸在水中，通电后直接加热具有一定电导率的炉水，产生高品质的蒸汽；锅炉外筒水流通过循环泵进入内筒，不断地给内筒补水；锅炉正常运行或在热备用状态时，为保持内外筒总水量恒定，通过给水泵向锅炉外筒补充除氧水[1]。
固体蓄热式电锅炉采暖方案优化及其关键因素分析摘要：固体蓄热式电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。
利用它可以将电网夜间低谷电力用于加热并保温储存，供白天使用或供热。
对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。
关键词：固体蓄热式电锅炉；采暖方案；优化；因素1、固体蓄热式电锅炉采暖方案优化工作原理分析1.1在蓄热体内将发热介质由电能转化为热能后，通过热交换将热能存储于固体蓄热池中。
温度可从常温直至达到800摄氏度以上。
1.2 蓄热池外层采用高等绝热体，使高温蓄热池与外环境达到热绝缘。
图11.3 在负载需要热量供给时，设备可按照预先设定好的程序，按设定的温度和供暖量，由自动变频风机提供的循环高温空气，通过气水换热器对负载循环水进行热交换，由负载水泵将热水提供至末端设备中。
（比如风机盘管、暖气片或其他换热器中）1.4 输出温度的稳定性采用多种方式控制，如进回水温差、出水恒定温度、输出总热量测定、负载温度波动平均值等。
以上检测数值通过PLC处理后，将指令传输给自动控制单元，对设备进行全自动无极化精准运行控制，水温精度控制。
1.5通电加热时间以及加热温度（小于800摄氏度）可根据负载和用户实际需要，任意设定，设备会根据设定值完全无人自动化运行。
1.6 固体蓄热式电锅炉本体由电加热系统、蓄热池、绝热保温层、换热系统、内循环系统和智能控制系统等组成。
2、固体蓄热式电锅炉的优点2.1 固体蓄热式电锅炉供热方案与水箱式电锅炉、燃气锅炉及燃煤锅炉相比较，采用固体蓄热式电锅炉使用低谷电蓄热、供暖，可将运行费用降低50%以上。
2.2储热能力强，供热稳定，热效率高，结构紧凑，占地面积小，噪声低，无污染，对安装无特殊要求。
2.3可大大减轻峰电的电负荷，符合国家移峰填谷政策，降低了用户成本，实现了环境效益和社会效益的共赢，具有广泛的推广和使用空间。
2.4属于环保高效、存储能量、降低成本的新能源技术。
电热锅炉蓄热系统运行调节分析杨 宁（上海杨润市政工程有限公司 技术部，上海 200000）摘 要：针对浦江国际金融广场电热锅炉蓄热系统，介绍了系统的3种工作模式：电热锅炉蓄热模式，蓄热罐单独供热模式，电热锅炉与蓄热罐联合供热模式（应急模式），并分析其运行调节方式。
关键词：电热锅炉；蓄热；运行调节1 引言热能是现代社会生产和生活的重要能源。
随着生活水平的提高，人们对居住环境的舒适性提出了更高的要求，采暖、空气调节、热水供应等供热需求量越来越大。
如何在供热需求量日趋增加的情况下，减少碳排放量成了人们当前所要面对的紧迫命题[1]。
针对这一命题，蓄热电热锅炉系统应运而生，它代表着当今世界采暖及生活热水的先进水平。
蓄热系统是指建筑物白天所需的热量的全部或部分在夜间（电力低谷时段）制备好，并以热水的形式储存起来供白天使用，而电热锅炉蓄热系统就是在夜间利用电力作为能源来加热蓄热载体（如水、油等）并储存热量，供白天使用。
蓄热技术缓解峰谷电矛盾具有独特的优势，在美国、日本等国际市场上显示出诱人的魅力。
蓄热技术在我国起步较晚，目前从控制燃煤、燃油消耗入手来有效防止污染，国家决定将逐步限制大中型城市燃煤、燃油锅炉的数量、容量、使用地域，大力发展清洁能源，改善环境。
作为市场经济的一部分，政府部门还利用价格杠杆宏观调控能源格局，出台了优惠的用电政策，实行峰谷分时电价和减免电力增容费，这给供热电热锅炉的发展和电热锅炉蓄热技术的应用带来了契机[2-3]。
本文主要针对浦江国际金融广场对电热锅炉蓄热系统进行分析。
2 工程概况浦江国际金融广场位于上海市虹口区北外滩东大名路以南，汇山西块以北。
本工程由一栋超高层甲级办公楼和商业裙房组成，总建筑面积：119536 m3，其中地上部分74878 m3（办公为69111 m3，商业为5766 m3），地下部分为41448 m3（其中商业为6314m3）。
建筑地下为4层，办公楼地上为38层，商业裙房地上为3层，办公楼建筑高度164.7m。

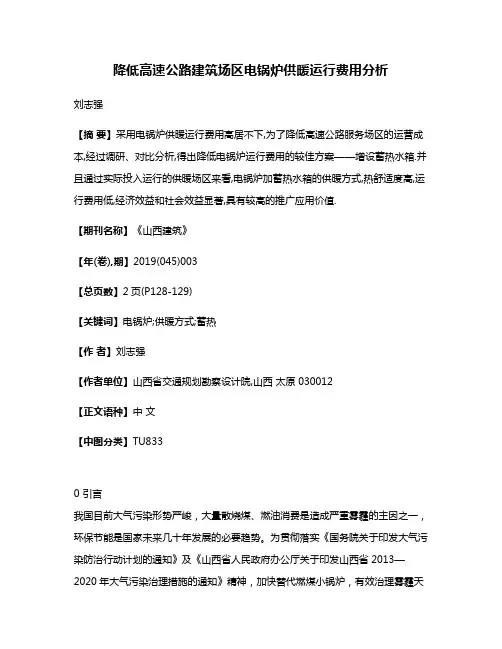

降低高速公路建筑场区电锅炉供暖运行费用分析刘志强【摘要】采用电锅炉供暖运行费用高居不下,为了降低高速公路服务场区的运营成本,经过调研、对比分析,得出降低电锅炉运行费用的较佳方案——增设蓄热水箱.并且通过实际投入运行的供暖场区来看,电锅炉加蓄热水箱的供暖方式,热舒适度高,运行费用低,经济效益和社会效益显著,具有较高的推广应用价值.【期刊名称】《山西建筑》【年(卷),期】2019(045)003【总页数】2页(P128-129)【关键词】电锅炉;供暖方式;蓄热【作者】刘志强【作者单位】山西省交通规划勘察设计院,山西太原 030012【正文语种】中文【中图分类】TU8330 引言我国目前大气污染形势严峻，大量散烧煤、燃油消费是造成严重雾霾的主因之一，环保节能是国家未来几十年发展的必要趋势。
为贯彻落实《国务院关于印发大气污染防治行动计划的通知》及《山西省人民政府办公厅关于印发山西省2013—2020年大气污染治理措施的通知》精神，加快替代燃煤小锅炉，有效治理雾霾天气，促进电采暖产业发展，消纳省内富余电力，提升全省城乡电气化水平，改善城乡用能结构和人居环境的要求，山西省高速公路各场区内出现了以电锅炉采暖代替燃煤锅炉的采暖形式。
采用电锅炉供暖虽然解决了环保的问题，但是电锅炉采暖的年运行费用高居不下，大大的增加了高速公路场区的运营成本。
有些场区为了降低运行费用降低供暖温度，缩短供暖时间，难以保证供暖效果，所以亟需解决电锅炉供暖运行费用高的问题，才能达到既降低运行费用，又保证供暖效果的目的。
1 供暖现状调查作为产煤大省，山西省大气污染的主要来源便是燃煤所排放的烟尘，为了改善空气污染的现状，省内许多高速公路的场区都将原有的燃煤锅炉改造成为电锅炉，特别是大同、太原、平遥等大中城市及旅游景区的高速收费站、服务区等。
经过对全省43处有代表性的收费管理服务场区采暖现状、锅炉房设施的使用情况为期近一个月时间的实地勘察，总体上看：1)采暖原热源基本为燃煤锅炉，其中大部分为型煤锅炉，个别为原煤锅炉，因环保不达标，现改造成电锅炉采暖，但是经过采暖季的运营，环保问题已解决，但是电锅炉采暖的运行费用居高不下，甚至多个场区出现用不起电的情况；2)锅炉房设施大部分使用多年，老化腐蚀严重，净化水设施多数处于废弃状态，补水水箱锈蚀、漏水；管道腐蚀严重，管道内流体阻力增大，输送能耗增加；3)由于各站点近年多新增建筑，但水泵未及时更换，功率、扬程不能满足现状要求，造成场区各单体建筑的采暖效果不一，冷热极端化。
蓄热电锅炉采暖热水方案一、用户基本情况：用户有10000m2的宾馆需要供热，24小时供暖。
二、现行分时电费电价09：00～12：00 17：00～22：00 0.8087元/度08：00～09：00 12：00～17：00 0.5452元/度22：00～23：00 0.5452元/度23：00～08：00 0.3594元/度由以上分时电价得知，总耗电中低谷电使用越多，运行成本就越低。
三、供暖热力设备配置计算A.技术参数室内温度为18-21度. 室外计算温度-5度，每50kcal/h.m2日最大均时热负荷为：50kcal/h.m2×10000m2＝50×104 kcal/h 一、设计日逐时热负荷计算表。
二、电热锅炉选型根据以上计算表得知，用户一天总热负荷为1035×104 kcal/d考虑到宾馆用户，考虑住客率及上午退房等不同时使用率，按不同时使用率60％计算。
折算成电功率1035×0.6×11．6＝7203.6kw。
根据现行《蓄热式电热锅炉、蓄冷式空调用电管理办法》，电热锅炉需全量蓄热，因低谷有9个时间段，故电热锅炉可以选用7203/9＝800kw。
可以选择1台800kw的电蓄热锅炉。
非低谷时段的总热负荷为：607.5×104 kcal×0.6＝364.5×104 kcal，每立方水可以蓄热3．5×104 kcal 的热量（从60℃～95℃），故水箱容积(364.5×104 kcal)÷(3．5×104 kcal)＝104m3。
水箱选104m3的水箱即可。
由以上得知电热锅炉选用800kw，水箱选用104m3，就可以满足《苏北地区电网峰谷分时电价表》规定的“蓄热式电热锅炉”的电价要求。
四、全年采暖运行费用估算冬季供热时间为11月25日至来年3月5日，共100天,其中设计负荷日为20天,75%的设计负荷日为30天,50%的设计负荷日为30天,25%的设计负荷日为20天.(一)设计日100%逐时热负荷计算表。
电锅炉蓄能式供暖系统设计规范0、总则0.1为了进一步规范设计及指导电锅炉蓄能式供暖工程施工，扭转设计与工程存在的不合理与不统一的状况，制定本规范；0.2本设计规范适用于电锅炉蓄能式供暖系统的设计及工程施工与验收等；0.3按本规范进行系统设计时，尚应符合国家现行的有关标准、规范的规定。
当有所冲突时，应以国家规范、标准为准。
1、系统综合设计1.1系统简介1.1.1电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖是采用电锅炉为制热设备，利用供电电费峰谷差值，在供电谷值时段，开启电锅炉，加热热媒并储存在蓄能水箱中。
在供电高峰时段关闭电锅炉，由储存在蓄能水箱中的热水向采暖系统供热。
这样，它既能使供电电网运行“削峰填谷”，又可充分利用廉价的低谷电价，达到经济运行的目的，使用户和供电部门都能从中受益。
因此，电锅炉蓄能式供暖系统是取代燃煤锅炉、值得推广的最佳供暖方式之一。
1.1.2电锅炉供暖的优越性1.1.2.1电锅炉是真正的环保型绿色产品，具有无污染、无噪音等优点，这是燃煤、燃油及燃气锅炉无法比拟的。
1.1.2.2电锅炉蓄能式供暖系统既能合理分配用电负荷、提高配电设备利用率，同时又充分利用低谷电价，节约运行费用，降低运行成本。
1.1.2.3电锅炉蓄能式供暖系统中，锅炉本体体积小，结构简单、紧凑，占地面积小，不需要烟囱和燃料堆放场地，极大的节约锅炉房用地。
1.1.2.4电锅炉蓄能式供暖系统自动化控制程度高，具有超温、过载、短路、漏电、缺水，缺相等六重自动保护功能，运行安全可靠，实现了机电一体化。
1.1.2.5电锅炉具有高效、节能等优点。
其运行热效率达98%以上。
1.1.2.6电锅炉可逐级加减负荷，调节过程平稳，控制精度高。
1.1.2.7电锅炉蓄能式供暖系统适用范围广，可以满足各种环境及条件的需要，适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴。
1.1.3电锅炉蓄能式供暖系统1.1.3.1常压电锅炉原则上一般不作为蓄能式供暖系统的热力设备。
电锅炉高温水蓄热采暖工程简介邵小珍,滕力,余莉(国电华北电力设计院工程有限公司,北京 100011)摘 要:高温水蓄热可减小蓄热装置体积,提高蓄热品质。
本文介绍了护国寺中医院高温水蓄热工程。
并对高温水蓄热的设计蓄热温度,工作压力的选择进行了阐述。
关键词:电锅炉;高温水;蓄热;温度;采暖中图分类号:TU2 文献标识码:B 文章编号:1671-9913(2003)04-0071-06The Electrical Boiler Project ofStoring Heating with High Temperature WaterSHAO Xiao-zhen,TENG Li,YU Li(North China Power Enginee ring Co.,Ltd.,Beijing 100011,China)A bstract:Storing heatin g with high temperature water can reduce the volume of the device,improving the quality of the storing heatin g.The article introduces the first project storing heating with high temperature water in domestic.And discuss the choice of the design temperature and the working pressure for storing heating with high temperature water.Key words:electrical boiler;high temperature water;storing heating;temperature;collecting heat 电锅炉蓄热采暖是在用电低谷时段,通过电锅炉将热能储存在储热介质中,在用电高峰时段,将储热介质中的热能释放出来,供用户使用。
热水蓄热罐蓄放热特性及容量与热电联产机组调峰能力的匹配研究现阶段,集中供热已成为我国城镇的主要供热方式,而在供热产业中,热电联产机组占有很大的比重。
集中供热的快速发展,导致集中供热热负荷快速增大,这就要求供热机组需要增大供热量。
而另一方面,发电机组要求深度调峰,吸收可再生能源用于发电,会导致系统所提供的热源热负荷下降。
因此,如何解决供热量供需的矛盾问题,已成为热电机组亟需解决的关键。
热水蓄热技术可以在热低谷时期将系统多余的热量储存起来,等到热高峰时期再进行释放,可以有效满足用户的热需求,并且可根据外界热负荷的波动及时调节系统供热量。
同时,在系统中增加热水蓄热技术,还可以提高系统的调峰能力,为太阳能、风能等其他可再生能源的利用提供基础。
另外,热水蓄热技术可以代替尖峰热源,减少机组的启停频率,从而可以有效减少一次能源的消耗,保护生态环境。
本文主要利用数值模拟和理论计算的方法,研究热水蓄热罐的蓄放热性能、影响因素以及其对机组调峰能力的影响,为热水蓄热罐的广泛应用奠定基础。
本文以实际某电厂中热水蓄热罐为研究对象,利用Gambit软件对热水蓄热罐进行几何建模和网格划分,同时完成了网格独立性以及可靠性验证。
数值模拟了热水蓄热罐在蓄放热过程中斜温层的变化规律:蓄热时,斜温层会逐渐下移,直至通过下部布水器全部流出,表示蓄热过程结束:放热时,斜温层逐渐上移,直至通过上部布水器全部流出。
随着蓄放热时间的增长,斜温层的厚度也会由于冷热水掺混时间的增长而变厚。
同时研究了多种因素对蓄热罐斜温层的影响:增大罐体长径比,会使斜温层厚度变大,但是由于截面面积的减小,斜温层所占的体积反而会减小,从而罐体实际可用热量增大;提高供水温度和增大供水流量,会减小罐内斜温层厚度,增大罐内实际可用热量;增大布水器开孔直径和数目,会加速斜温层的形成,使斜温层厚度减小;不同类型布水器形成的斜温层厚度不同,其斜温层厚度排序为:八角型<分体式<直线型。
电加热锅炉及蓄热水箱选型方案一、项目概况：1、项目系一休闲山庄,两栋建筑物均为四层,地下一层,地上三层,采暖总面积约2000m2。
室内采暖为散热片系统。
现拟采用全自动常压电热水锅炉蓄热式采暖方式，变压器总容量220KVA, 白天其余用户负荷约60KWH,夜间仅需照明,故电锅炉最大功率可控制在210KW以内。
2、供热采暖温度：按国家有关规定要求,结合项目性质，设计采暖室温16-18℃。
3、供热采暖时间：主供暖时间为10:00-22：00，计12小时，22：00—早上10：00之间建筑物内值班低负荷保温供暖，共计12小时。
4、峰谷电时段表24：00-----4：00 谷电4小时电价：0.35元/度; 4：00-----9：00 谷电5小时电价：0.45元/度; 9：00-----22：00 峰电13小时电价：0.85元/度; 22：00----24：00 平电2小时电价：0.65元/度。
5、采暖供热锅炉：采用全自动常压电热水锅炉蓄热采暖技术，充分利用低谷电，配合蓄热水箱蓄热。
6、系统组成：本工程锅炉房系统可采用直接式供暖，即由蓄热水箱直接向供热用户供暖，蓄热水箱温度建议控制在65℃以内，最低回水温度35℃，并且将蓄热水箱分隔为两部分，以保证供暖效果在整个供暖时段的稳定。
二、系统供暖原则：采暖供热集中在10:00-22:00,计12小时,其他时段12小时相对供热要求低一点,因此，在供热时应实行多供10:00-22:00，其他时段仅进行保温供暖的原则。
三、运行方式：根据用户性质和供暖总面积较小的特点，采暖方案设计要做到在保证局部时段供暖质量的前提下，使其初投资和运行费达到一个最佳的组合，以达到最佳的技术经济比。
本方案运行方式：考虑到节省运行费用，本方案采用全低谷电9小时方案，在每个采暖日充分使用低谷电，少用或不用平电、避开高峰电并配合使用蓄热水箱的供热方式。
下面就这种情况计算锅炉的功率及蓄热水箱的容积。
电锅炉水蓄热技术的应用实例Hessen was revised in January 2021电锅炉水蓄热技术的应用实例现代建筑设计集团上海建筑设计研究院有限公司张伟程摘要：介绍了电锅炉水蓄热技术在具体工程设计中的应用，并着重介绍了该系统的概况、流程以及各种运行模式下的控制方式。
关键词：电锅炉水蓄热运行模式控制1 电锅炉水蓄热技术介绍集中空调的冬季供暖部分，根据热源的类型，可以分为空气（或水）源热泵、燃油、燃煤气（或天然气）、燃煤、用电等几大类。
从用户的角度看，使用电作为热源不需要排废水、废气、废渣，也无明火，不需设置堆煤或储油场地，为最清洁能源，不存在消防、环保等特殊要求，且用电设备可以做到完全自动控制，减少人为操作所带来的浪费及管理难度。
对于以电能作为空调供暖热源的系统，在《公共建筑节能设计标准》GB50189-2005中有明确的规定：“除非夜间可利用低谷电进行蓄热、且蓄热式电锅炉不在日间用电高峰和平时段时间启用的建筑，不得采用电热锅炉、电热水器作为直接采暖和空气调节系统的热源。
”故在实际应用时，不得采用电锅炉直供的形式，一般采用电锅炉水蓄热系统，且以全量蓄热为好。
电锅炉水蓄热系统是指在电力低谷期间，以水为介质将电锅炉产生的热量储存在蓄热装置中，适时供应给用热设备的系统[1]。
这样在用电高峰时段就可以不开或者少开电锅炉，从而减少高峰时段用电量，起到移峰填谷的作用。
电锅炉水蓄热从系统构成上来说只是在常规电热锅炉的基础上增加了一套水蓄热装置，其他各部分在结构上与常规热源系统并无不同，它在使用范围方面也与常规供热系统基本一致。
通常水蓄热装置有常温（常压、温度低于100℃）和高温（高压、温度高于100℃）两种，蓄热量有全量和分量两种模式，蓄热系统有串联和并联两种流程。
电锅炉水蓄热系统具有以下几个显着优点：1）适合在无集中供热与燃气源，而电力充足、供电政策支持和电价优惠的地区使用。
2）采用电能，不存在排放废水、废气、废渣之忧，无燃烧过程，安全可靠性高。
电锅炉蓄能式供暖系统设计规范设计规范：电锅炉蓄能式供暖系统总则：为了规范电锅炉蓄能式供暖工程的设计和施工，本规范制定。
适用于电锅炉蓄能式供暖系统的设计、施工和验收。
在按本规范进行系统设计时，应符合国家现行的有关标准和规范的规定。
当有冲突时，以国家规范和标准为准。
系统综合设计：1.1 系统简介1.1.1 电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖系统采用电锅炉为制热设备，利用供电电费峰谷差值，在供电谷值时段，开启电锅炉，加热热媒并储存在蓄能水箱中。
在供电高峰时段关闭电锅炉，由储存在蓄能水箱中的热水向采暖系统供热。
这种供暖方式可以使供电电网运行“削峰填谷”，充分利用廉价的低谷电价，达到经济运行的目的，同时取代燃煤锅炉，是最佳供暖方式之一。
1.1.2 电锅炉供暖的优越性1.1.2.1 电锅炉是真正的环保型绿色产品，具有无污染、无噪音等优点，这是燃煤、燃油及燃气锅炉无法比拟的。
1.1.2.2 电锅炉蓄能式供暖系统既能合理分配用电负荷、提高配电设备利用率，同时又充分利用低谷电价，节约运行费用，降低运行成本。
1.1.2.3 电锅炉蓄能式供暖系统中，锅炉本体体积小，结构简单、紧凑，占地面积小，不需要烟囱和燃料堆放场地，极大的节约锅炉房用地。
1.1.2.4 电锅炉蓄能式供暖系统自动化控制程度高，具有超温、过载、短路、漏电、缺水，缺相等六重自动保护功能，运行安全可靠，实现了机电一体化。
1.1.2.5 电锅炉具有高效、节能等优点。
其运行热效率达98%以上。
1.1.2.6 电锅炉可逐级加减负荷，调节过程平稳，控制精度高。
1.1.2.7 电锅炉蓄能式供暖系统适用范围广，可以满足各种环境及条件的需要，适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴。
1.1.3 电锅炉蓄能式供暖系统1.1.3.1 常压电锅炉原则上一般不作为蓄能式供暖系统的热力设备。
1.1.3.2 承压蓄能供暖系统示意图见图一。
本文介绍了电锅炉蓄能式供暖系统的设计规范和运行方式。
电锅炉储热蓄能采暖方式的选择比较作者：陈庆宁来源：《中国机械》2013年第20期摘要：电锅炉储能蓄热采暖是以电锅炉为热源，利用供电峰、谷时段电价差在谷电时段开启电锅炉以水为热媒进行循环加热，并将额定温度的热水储存在蓄热水箱中，在电力高峰时段关闭电锅炉，将储存在蓄热水箱中热水经循环泵向系统供热。
相应地，减少电锅炉和水泵等的装机容量和功率。
可充分提高设备利用率。
减少一次电力设备的初投资费用。
关键词：常压水箱蓄热高温承压蓄热前言随着我国国民经济的不断发展和社会进步，能源需求加大的同时能源的科学使用对缓解供需矛盾显得尤为重要。
城市区域对电力资源的科学合理使用的重要举措是转移电力高峰用电量，平衡电网峰谷差，因此可以减少新建电厂投资，提高现有发电设备和输变电设备的使用率，同时，可以减少能源使用（特别是对于火力发电）引起的环境污染，充分利用有限的不可再生资源，有利于生态平衡。
近年来随着城市化进程的不断发展，城市建筑能耗呈现加速增长的趋势。
据统计，国内部分大城市的高峰用电量中空调用电就占了30%以上，这样使得电力系统峰谷差急剧增加，电网负荷率明显下降，这极大影响了发电的成本和电网的安全运行。
电锅炉储能蓄热采暖是以电锅炉为热源利用供电峰、谷时段电价差在谷电时段开启电锅炉以水为热媒进行循环加热，并将额定温度的热水储存在蓄热水箱中，在电力高峰时段关闭电锅炉，将储存在蓄热水箱中热水经循环泵向系统供热。
相应地，减少电锅炉和水泵等的装机容量和功率。
而不必像常规空调系统那样按高峰负荷配备设备。
相应地，设备满负荷运行比例增大，可充分提高设备利用率。
减少一次电力设备的初投资费用。
由于蓄能系统设备装机功率下降，电增容、变压器和高低压配电柜等费用均可减少。
目前市场普遍采用的电锅炉蓄热采暖系统通常分为常压蓄热系统和高温承压蓄热系统两类，而高温承压蓄热又细分为一体式和分体式。
电锅炉储热蓄能采暖方式的选择比较分析如下：1.常压蓄热系统由电热锅炉、蓄热罐、{蓄热罐与大气联通保持常压状态}，循环水泵、板式热交换器及控制系统组成的蓄热系统。
电锅炉蓄热水箱和供热匹配性
采暖用热：116-140W/m2（100-200Kcal/h.m2）;
淋浴用水量：100-200Kg/人，水温按40℃计算；
盆浴用水量：200Kg/人，水温按40℃计算。
根据以上数据，进行电锅炉的蓄热水箱和供热匹配。
假如电锅炉的输出功率是100KW，换算成产热量就是86000Kcal/h。
采暖面积就是（86000/120-86000/100）即是717-860平方米。
蓄热水箱容积计算：蓄热时间<低谷电时段8h，若选蓄热水箱容积10m3，设蓄热温升50℃，则蓄热所需时间：总蓄热量/电热水炉功率=50*10000/86000=5.8h
可供淋浴人数的计算：设冬季水温5-10℃，则蓄热水箱热水温度55-60℃，祖略地认为，10平方米这一温度的热水，在混合冷水后，可产生大约15平方米，40℃的热水。
则可供淋浴的人数：15000/200-15000/100=75-150人。
即是说，15平方米，40℃的热水。
则可供浴盆数为75人。
而电锅炉与燃煤、燃气锅炉相比较呢？
以30×10000kcal/h锅炉为例，标准煤的热值为
4800kcal/kg，煤锅炉热效率为65％，标准煤价格为350元／
吨；天然气的热值为9000kcal/Nm3，燃气蒸汽锅炉热效率为83％，燃气热水锅炉热效率为92％，天然气价格为2.2元／Nm3。
(1)燃煤锅炉小时最大费用：30×10000÷4800÷0.65×350÷1000=33.65元／小时
(2)燃气蒸汽锅炉小时最大费用：30×10000÷9000÷0.83×2.2=88.35元／小时
(3)燃气热水锅炉小时最大费用：30×10000÷9000÷0.92×2.2=79.71元／小时
综上比较，燃气蒸汽锅炉费用为燃煤锅炉费用的2.6倍，燃气热水锅炉费用为燃煤锅炉费用的2.4倍。
