10MV医用直线加速器机房屏蔽设计及评价

医用直线加速器治疗用房防护设计目前，医用直线加速器是治疗肿瘤的主要设备，属于乙类大型医疗器械，造价也比较昂贵，它是集电子、影像、微波和计算机等技术为一体的放射性治疗设备。

在用房的布局计和防护设计、系统电源、通风及空调系统和施工过程中的细节方面都有相关的标准要求，用房设计过程中应综合考虑到所有细节，以保证用房的辐射安全以及设备安全稳定的运行。

标签：医用直线加速器；用房；防护；设计1.医用直线加速器概述醫用直线加速器是放射治疗的主要设备，它主要是电磁作用进行充分利用，使带电粒子和重离子获得较高的能量。

医用直线加速器使用时会产生高能量的X 射线，X射线打在靶材料上会产生韧致辐射，并与被射物质作用后形成中子，它在治病的同时，还会向周围传播辐射。

因为加速器有着功率大和射线强的特点，如果使用过程中屏蔽不够，就会导致周围环境受到辐射，从而损害了职业人员和公众人员的身体健康，所以做好医用直线加速器的防护设计是十分重要的。

最好是用房设计阶段就做好辐射防护设计，依据防护设计的要求进行主体、结构等方面的施工。

对于建成的用房需改建或扩建，为了保证安全，在增加防护设计的同时，还应考虑工程结构和承重能力等。

2.用房的布局设计和辐射防护设计2.1主防护墙屏蔽厚度的计算：主防护墙是指放射线能直接照到的区域，通过以下公式可以计算出X射线的屏蔽透射率：R≥（l×10-3）（Pd2）/（WUT）n=lg（l/R）S=Ti+（n-1）Te式中：R是射线透射率；P是周剂量当量限定值（mSv/周）；d是靶到剂量计算点的距离（m）；W是工作的负荷（Gy/m2周）；S是屏蔽的厚度（cm）。

r按内墙计算：南北面：K=720×1×1×2/（0.02×10-3×6.52）=117×106 ，结果见表12.2次防护墙屏蔽厚度的计算：次防护墙是指漏射线和散射线所能照到的区域。

生产厂家在加速器出厂前已将漏射线进行了屏蔽处理，且机头的漏射线强度的设定值低于主射束中心轴参考值的0.1%以下，而散射线强度又比漏射线地，所以计算次防护墙屏蔽厚度时，除设计迷路外墙和防护门外，漏射线可忽略不计。

辐射防护医用质子加速器屏蔽设计与评估的要求和建议全文共四篇示例，供读者参考第一篇示例：辐射防护是医疗行业中非常重要的一个环节，特别是在使用医用质子加速器这种高能量放射治疗设备时。

质子加速器可以有效地治疗许多类型的癌症，但同时也会带来一定的辐射风险。

屏蔽设计与评估是确保患者、医护人员和周围环境安全的关键。

对于医用质子加速器的屏蔽设计，应该参照国家相关的法规标准和技术规范，确保屏蔽材料和结构能够有效地阻挡放射性粒子的辐射。

屏蔽设计需要考虑到质子加速器的辐射产生源、辐射能量和辐射方向等因素，以确保所有辐射被有效地阻挡在设备内部，不会对外部环境造成辐射污染。

屏蔽材料的选择也至关重要。

常用的屏蔽材料包括铅、混凝土、钢铁等，它们具有较高的密度和吸收能力，可以有效地阻挡放射性粒子的辐射。

在选择屏蔽材料时，应该根据设计要求和实际情况进行合理的选择，并确保材料的质量和性能符合要求。

在屏蔽设计完成后，还需要进行屏蔽的评估和验证。

这包括对屏蔽结构和材料的辐射阻挡效果进行检测和测量，以确保其符合设计要求和国家标准。

还需要进行辐射安全评估，评估设备使用对患者、医护人员和环境的辐射风险，制定相应的安全防护措施和操作规程。

在质子加速器使用过程中，还需要定期对屏蔽结构和材料进行检查和维护，确保其性能和有效性。

还需要对设备和人员进行辐射监测和防护，及时发现和处理辐射泄漏等安全问题。

辐射防护、医用质子加速器屏蔽设计与评估是保障医疗安全的重要一环。

只有严格按照相关规定和标准进行设计、选择材料，进行评估和监测，才能确保质子加速器的安全使用，保护患者、医护人员和环境的安全。

【字数：430】第二篇示例：辐射防护在医疗领域中显得尤为重要，特别是在使用医用质子加速器时更是如此。

随着质子治疗技术的发展和应用范围的扩大，医用质子加速器屏蔽设计和评估变得至关重要。

本文将探讨关于辐射防护、医用质子加速器屏蔽设计与评估的要求和建议。

确保医用质子加速器的屏蔽设计符合国家标准和规定。

医用电子直线加速器机房的屏蔽防护张韦【摘要】The issue of radiation protection of medical electron linear accelerator nots allow to ignore, medical electron lin-ear accelerator and radiation characteristics is introduced, it is pointed out that the shield is effective protection method, e-laborated the NCRP Report Progress, fully demonstrated medical electron accelerator shielded room door, the study status and relevant laws and regulations, have inadequate protection, laws and regulations and the relevant personnel to strengthen the research of medical electron linear accelerator room shielding door.%医用电子直线加速器的辐射防护问题不容忽视，该文介绍医用电子直线加速器与辐射特性，指出屏蔽是有效的防护方法，阐述NCRP报告进展，充分展现医用电子加速器机房屏蔽防护的有关研究现状及相关法律法规，提出现有相关防护、法律法规不足，以期相关人员加强对医用电子直线加速器机房屏蔽防护的研究。

【期刊名称】《中国卫生产业》【年(卷),期】2016(013)004【总页数】3页(P117-119)【关键词】医用电子直线加速器;机房;屏蔽防护【作者】张韦【作者单位】湖南省肿瘤医院暨中南大学湘雅医学院附属肿瘤医院放疗综合科，湖南长沙 410000【正文语种】中文【中图分类】R142医用电子直线加速器已成为世界上较为先进的放疗设备，其在我国的临床应用已被广泛推广，受到普遍好评。

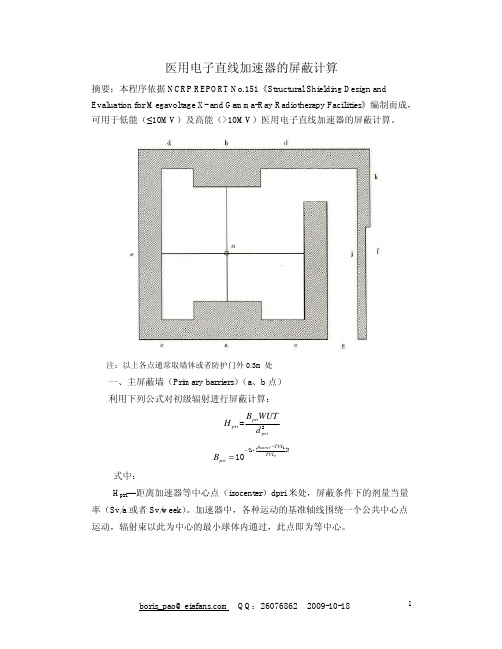

医用电子直线加速器的屏蔽计算摘要：本程序依据NCRP REPORT No.151《Structural Shielding Design andEvaluation for Megavoltage X- and Gamma-Ray Radiotherapy Facilities 》编制而成，可用于低能（≤10MV ）及高能（>10MV ）医用电子直线加速器的屏蔽计算。

注：以上各点通常取墙体或者防护门外0.3m 处一、主屏蔽墙（Primary barriers ）（a 、b 点）利用下列公式对初级辐射进行屏蔽计算：2pri pri pri B WUT H d = 1{1[]}10barrier e t TVL TVL pri B −−+=式中：H pri —距离加速器等中心点（isocenter ）dpri 米处，屏蔽条件下的剂量当量率（Sv/a 或者Sv/week ）。

加速器中，各种运动的基准轴线围绕一个公共中心点运动，辐射束以此为中心的最小球体内通过，此点即为等中心。

辐射源正常治疗距离辐射束轴等中心机架旋转轴B pri—主屏蔽墙的厚度对应的透射因子；t barrier—主屏蔽墙的厚度，m；TVL1—第一个十分之一值层厚度（取值见TableB.2），cm；TVL e—平衡时的十分之一值层厚度（取值见TableB.2），cm；W—工作负荷，Gy/a或者Gy/week；NCRP建议：对于低能（≤10MV）加速器W可取1000Gy/week；对于高能（>10MV）加速器W可取500Gy/week。

（NCRP Report No. 49 (NCRP, 1976) recommended using W = 1,000 Gy week–1 for accelerators up to 10 MV, and NCRP Report No. 51 (NCRP 1977) recommended W = 500 Gy week–1 for higher energy accelerators. These workloads were recommended if a value for W could not be determined from direct knowledge of the accelerator use.）U—使用因子，即初级辐射束（有用束）向某有用束屏蔽方向照射的时间占总照射时间的份额，使用因子U 的取值见表1。

医用电子直线加速器及机房的屏蔽防护作者：温莉琴来源：《海峡科学》2010年第06期[摘要] 医用电子直线加速器被广泛应用，得到迅速发展，医用电子直线加速器的辐射防护问题已引起了社会的普遍关注。

根据医用电子直线加速器的辐射特性，屏蔽是其辐射防护的主要方法。

NCRP报告反映了医用电子加速器机房的屏蔽防护研究现状，我国也制定了一系列的法律法规，以满足人们对电离辐射防护日益提高的需求。

[关键词] 医用电子直线加速器辐射特性屏蔽1 前言与钴60 治疗机相比，医用电子直线加速器剂量率高、剂量计算准确、治疗时间短、而且对深部肿瘤的疗效更为理想等优点，因此，医用电子加速器在世界各国迅速发展，已成为目前世界上主流的放疗设备。

近些年来，我国面临医用电子直线加速器得到迅速推广应用，已有逐渐取代钴－60治疗装置的趋势。

估计我国每年大约新增60万癌症患者，其中约60 %至70 %需要配合施加放射治疗。

因此，以医用电子直线加速器为例，31省份由1999年的420台[1]，至2006年已经装备918台，其增长速率十分可观，一些开展放射治疗的医院已同时拥有多台医用加速器。

但全国平均每百万人的拥有量还仅0.7台，远远未达到世界卫生组织（WHO）建议每百万人配备2至3台医用加速器的要求[2]。

所以其发展潜力还很大，与此相适应，电离辐射医学应用的放射防护与安全日益强烈凸显其重要性和迫切性[3]。

医用电子直线加速器的广泛应用和迅速发展，无疑给人类带来了巨大的利益。

电离辐射是把双刃剑，各种射线对人体也有损伤作用的一面，不当的和过量的电离辐射照射会引起对人体的危害。

依据现行的射线装置分类办法，医用电子直线加速器属于Ⅱ类射线装置，属于中危险射线装置，发生事故时可以使受照人员产生较严重的放射损伤，大剂量照射甚至导致死亡。

医用电子直线加速器对工作场所及周围环境产生的辐射水平及其防护问题已引起了社会的普遍注意和关切。

配备医用电子直线加速器设备进行放射治疗的各级医疗机构，大多在人口集中的城市中心区域。

直线加速器工作场所辐射卫生防护分析及评价（doc X页）(1.浙江省宁波市第二医院，浙江宁波315010;2.浙江省宁波市卫生监督所，浙江宁波 315010;3.浙江省宁波市新民医院，浙江宁波 315010)直线加速器输出的高能X射线和高能电子束，不仅用来治疗多种恶性肿瘤，还用来治疗一些良性肿瘤及多种良性疾病，但同时，这种人工辐射源对工作人员和公众也存在着潜在的危害。

为了在发挥医疗照射效益的同时，保障放射治疗工作人员和公众的身体健康，我们对西门子KD2型放射治疗直线加速器工作场所及周围环境[1]的辐射卫生防护状况进行了实际监测，同时对治疗室内感生放射性[2]辐射剂量率相对于X射线能量、处方剂量、冷却时间、离机头距离等的关系进行了测量研究，并对结果进行分析和评价, 提出相应的预防防护措施。

1对象与方法1.1 对象对象为1台西门子MEVATRON KD2 放射治疗直线加速器。

该直线加速器具有2档高能X射线，能量分别为6 MV、15 MV，剂量率分别为2Gy/min、3Gy/min,可开放最大照射野40cm×40cm;6档高能电子束中最高能量为21 MeV，剂量率均为3Gy/min，最大限光筒25cm×25cm。

直线加速器机房位于医院内，由治疗室、迷路、防护门、控制室、电气辅助机房、水冷机房组成。

其中治疗室内部长×宽×高为7.6m×6.1m×4.5m，迷路为L 型，其长度为6 m，宽2.2 m。

加速器墙体的屏蔽材料为普通钢筋混凝土，密度不小于2.35T/m3，主屏蔽墙体厚2.78m，副屏蔽墙体厚1.27m，屋顶主、副屏蔽厚度分别为2.3 m、1.2 m。

防护门采用具有铅及硼化聚乙烯夹芯的木结构门，电动启闭，厚度230 mm。

治疗室通风约4次/h。

1.2仪器测量美国S.E公司产X、γ辐射巡检仪，经国家一级计量测试机构检定校准，每年刻度1次，。

其测量的基本误差<15%,检定时对应于137Cs的校准因子和能量响应分别为1.11和11.3测量方法1.3.1辐射剂量率首先用辐射巡检仪调查测量工作场所及周围环境辐射剂量率本底水平。

新疆某医院医用直线加速器机房的屏蔽计算及效果评价摘要：依据《医用电子加速器卫生防护标准》和相关辐射屏蔽计算公式，计算医科达双光子带四档电子线医用直线加速器机房的屏蔽墙厚度，并按最优化原则提出建议值。

按此建议值施工后经测试，其防护效果符合国家标准，并且降低了工程费用。

关键词：医用辐射防护Hospital Medical Linear Accelerator and the shielding calculations.Wang Rong （Xinjiang Environmental radiation monitoring station，Urumqi 830011,China）.Abstract: Calculat Elekta precise of two-photon line with a fourth gear electronic medical linear accelerator room shielding wall thickness, according to the principle of recommendations to optimize value. Test this suggest construction,its protective effect in line with national standards, and reduce the cost.Key words: Medical；Radiation；Protection前言2008年7月，新疆某医院拟新建医用加速器机房，安装医科达precise双光子带四档电子线医用直线加速器一台，该加速器可发射6、10和15MV的x射线以及6、8、10、18MeV的电子线。

机房屏蔽厚度最初由厂方给出，笔者根据有关标准，对各屏蔽厚度作了重新计算，减少了部分墙体的厚度。

工程竣工后，经测试，机房周围环境辐射水平均低于国家标准规定的限值。

浅析医用电子直线加速器室辐射屏蔽防护措施作者：马雪萍来源：《装饰装修天地》2019年第04期摘要：医用直线加速器主要用于肿瘤放射治疗，其在为肿瘤患者治疗的同时，也会给工作人员、患者和公众带来潜在的放射性危害与风险。

以GB 18871-2002《电离辐射防护与辐射安全基本标准》为准则，运用电离辐射屏蔽的原理进行计算，对所有产生的射线进行规范、严谨和优化的屏蔽计算。

结果表明，辐射屏蔽防护符合我国医用加速器机房使用标准。

关键词：医用直线加速器；辐射防护；放射安全1 引言随着医学影像技术的迅速发展，医用直线加速器作为一种治疗各种肿瘤的设备，具有能量高、剂量率大、照射野小、档次多，对人体照射后全身反应小等优点，在医学中被广泛运用。

但因医学直线加速器能量输出大，而且辐射力强，在提高手术质量的同时也带来了负面的影响，其中最为严重的是一旦发生误入照射室或病人治疗剂量失控事故，则可能导致致死性损害，产生手术室 X 射线辐射污染的问题。

研究显示，X 射线可通过电离辐射的方式对人体正常组织细胞造成各种不同程度的损伤，可诱导多种严重疾病发生，严重危害人们的生命健康。

因此有关手术室 X射线辐射污染和辐射防护的问题近年来受到人们的广泛关注。

同时，在使用医学直线加速器过程中避免或减少辐射伤害以及加强手术室 X 射线辐射防护也成了手术室防护管理的重点工作。

本文通过探讨某大型医院医用电子直线加速器的物理特性和机房的空间格局、辐射屏蔽的土建材料以及周围环境特点及手术室中的辐射防护和护理管理，分别对加速器机房主屏蔽墙、次屏蔽墙、迷路、防护门及环境敏感点进行了加速器室辐射屏蔽防护计算，旨在增强其辐射防护的意识，避免或减少医务人员的辐射损害。

2 加速器工作原理医用电子直线加速器室产生高能电子束的装置，为远距离治疗机。

当高能电子束与靶物质相互作用时产生X射线，其最大能量即电子束的最大能量。

因此，医用电子直线加速器即可利用电子束对患者进行照射，也可利用X线束对患者病灶进行照射。

中国卫生产业CHINA HEALTHINDUSTRY医用电子直线加速器已成为世界上较为先进的放疗设备,其在我国的临床应用已被广泛推广,受到普遍好评。

每年癌症患者中有60%左右均需要实施放射治疗,许多大型医院拥有多台医用电子直线加速器,但是我国人口众多,平均下来每百万人才0.7台,远不能达到WHO 所提出的每百万人配置2~3台的要求。

因此需要不断扩大医用电子直线加速器的引进,其潜力是巨大的,然不可忽视的是对其放射的屏蔽防护问题。

这主要是因为过量或不当使用电离辐射会对人体造成危害。

医用电子直线加速器危险性属于中度,一旦发生事故,会造成人员放射性损伤,甚至死亡。

在日常工作中,除了放射工作者需要严格按照规定进行职业防护外,还需要对治疗机房周围环境安全进行防护。

1医用电子直线加速器介绍1.1工作原理医用电子直线加速器所释放的能量与其他加速器相较,属于低能段,其最高能量是指在Χ射线治疗下的加速电位。

以10MV 为界,通过不同的放射防护措施区别对待。

依据所射出Χ射线的种类,可分为单光子、双光子、多光子等3种加速器。

单光子直线加速器只能射出低能Χ射线;双光子直线加速器既能射出高、低能Χ射线,又能射出多能电子线;多光子直线加速器能射出低、中、高三种能量射线;所射出光子的种类越多,设备相对来说越复杂。

DOI:10.16659/ki.1672-5654.2016.04.117医用电子直线加速器机房的屏蔽防护张韦湖南省肿瘤医院暨中南大学湘雅医学院附属肿瘤医院放疗综合科,湖南长沙410000[摘要]医用电子直线加速器的辐射防护问题不容忽视,该文介绍医用电子直线加速器与辐射特性,指出屏蔽是有效的防护方法,阐述NCRP 报告进展,充分展现医用电子加速器机房屏蔽防护的有关研究现状及相关法律法规,提出现有相关防护、法律法规不足,以期相关人员加强对医用电子直线加速器机房屏蔽防护的研究。

[关键词]医用电子直线加速器;机房;屏蔽防护[中图分类号]R142[文献标识码]A[文章编号]1672-5654(2016)02(a)-0117-03The Shielding Room of Medical Electron Linear AcceleratorZAHNG WeiHunan Provincial Cancer Hospital,Xiangya Medical College of Central South University Affiliated Tumor Hospital Radio⁃therapy Division,Changsha,Hunan Province,41000China[Abstract]The issue of radiation protection of medical electron linear accelerator nots allow to ignore,medical electron lin⁃ear accelerator and radiation characteristics is introduced,it is pointed out that the shield is effective protection method,e⁃laborated the NCRP Report Progress,fully demonstrated medical electron accelerator shielded room door,the study statusand relevant laws and regulations,have inadequate protection,laws and regulations and the relevant personnel to strengthen the research of medical electron linear accelerator room shielding door.[Key words]Medical electron linear accelerator;Egine room;Shielding Protection[作者简介]张韦(1987.6-),女,湖南长沙人,研究生,助理工程师,研究方向:放射防护方面。
