(完整版)液压系统施工方案

第1篇一、工程概况本次工程抢险液压安装项目是为某工程现场提供液压系统安装服务。

工程地点位于我国某地区，施工工期为30天。

工程内容包括液压泵站、液压系统管路、液压阀组、液压执行元件等设备的安装与调试。

为确保工程顺利进行，特制定本安装方案。

二、施工准备1. 施工人员：组织一支具有丰富液压安装经验的施工队伍，包括液压工程师、电气工程师、管工、焊工等。

2. 施工材料：根据工程图纸及设备清单，准备所需的各种液压设备、管材、阀门、法兰、紧固件等材料。

3. 施工工具：液压扳手、电动扳手、手摇扳手、焊接设备、切割设备、卷板机、电钻、水平尺、垂直尺、线坠等。

4. 施工设备：液压泵站、液压阀组、液压执行元件等。

5. 施工方案：制定详细的施工方案，明确施工步骤、技术要求、安全措施等。

三、施工步骤1. 施工现场勘查：对施工现场进行勘查，了解工程布局、设备位置、电源插座等。

2. 设备安装：（1）液压泵站安装：按照设备基础图纸，进行液压泵站基础施工。

将液压泵站放置在基础上，调整水平度，连接电源、水源、油源。

（2）液压系统管路安装：根据工程图纸，进行管路铺设。

选用合适的管材、阀门、法兰等，确保管路连接牢固、密封良好。

（3）液压阀组安装：按照设备基础图纸，进行液压阀组基础施工。

将液压阀组放置在基础上，调整水平度，连接电源、油源。

（4）液压执行元件安装：根据工程图纸，将液压执行元件（如液压缸、液压马达等）安装到指定位置，连接管路。

3. 系统调试：（1）检查液压泵站、液压阀组、液压执行元件等设备的电气、液压性能。

（2）对液压系统进行压力测试，确保系统无泄漏。

（3）对液压系统进行动作调试，确保各部件运行正常。

四、技术要求1. 液压设备安装应按照设备基础图纸进行，确保设备水平度、垂直度符合要求。

2. 液压系统管路安装应选用合适的管材、阀门、法兰等，确保管路连接牢固、密封良好。

3. 液压阀组安装应按照设备基础图纸进行，确保阀组水平度、垂直度符合要求。

液压系统施工方案要点
液压系统在工程施工中扮演着重要的角色，它通过液体传递能量，控制方向和
压力，实现机械传动。

为确保液压系统施工质量和效率，需要注意以下几个方面：
1. 系统设计与选材
在进行液压系统施工前，需要进行系统设计，包括液压元件的布置、管路设计等。

关键是选材，应根据系统工作压力、介质、温度等参数选用合适的液压元件，确保系统安全可靠。

2. 接头连接
液压系统中接头的连接质量直接影响系统的稳定性，应选择质量过硬、密封性
好的接头，并合理布置，确保连接牢固、无漏油现象。

3. 液压油
液压系统施工中选择适合的液压油也至关重要。

液压油应符合系统要求的粘度、耐磨性和抗氧化性能，定期更换液压油，保持系统工作正常。

4. 系统调试
液压系统施工完成后，需要进行系统调试。

在调试过程中，应逐步升压，检查
系统各部件工作情况，确保系统运行平稳。

5. 安全措施
在液压系统施工过程中，应注意安全措施。

操作人员需熟悉系统运行原理、操
作规程，佩戴相应的防护装备，确保施工过程安全顺利。

结语
液压系统施工需要综合考虑设计、选材、连接、调试等方面因素，保障系统安
全可靠运行。

只有对每一个细节都进行严格要求，才能确保液压系统施工质量和效率。

液压润滑系统安装施工方案8.4.1 主要设备的安装标准特点：服从配管需要，便于调整和维护。

1）设备的定位以设备的管口中心为依据，确定设备的纵横、高低位置。

2）设备的平行度各设备中心线的平行度，允差为1-3mm/m。

3）设备中心位置的允差中心位置允差不大于5mm（不适于泵与电机的联接）。

4）水平度油箱、过滤器、冷却器、蓄能器等安装偏差1mm/m，油泵、重锤式蓄能器安装偏差为0.1mm/m。

为了防止配管产生“别劲”，部分设备是不予以固定的，而是根据配管的需要垫稳就行。

8.4.2 阀类元件的检查1）阀类元件在安装前首先要进行外观检查，即是否有锈蚀、缺角、气孔、夹层等缺陷以及型号与图纸规定的是否一致。

2）液压阀的清洗检查。

3）调节性能检查、调整范围检查、泄漏情况检查。

8.4.3 管道安装1）管道安装工艺的选择一次安装法：管道及管件设备的检查→配管→耐压试验→在线酸洗→冲洗→油循环2）泵站管道的安装①它是以泵站为基准确定管道的走向，不允许把管子重量加在设备的法兰上，而应由距设备最近的支架来承受管道的重量。

②管与管法兰，管与机器的法兰联接要求：轴线基本同心，法兰面基本相互平行，且间隙不得太大。

绝对不允许在相互别劲的情况下，强行紧固。

③为了防止空气从泵的入口联接处进入，应使两法兰面接触处无间隙，敷设管道要尽量使空气不能积存，不得己时要在能积存空气的地方设置排气旋塞。

④地下管道和机体管道联接的中间管道安装应以地下管道为基准，依据图纸的设计，设置支架、直管的标准支架。

⑤中间管道铺设原则：先内后外，先大后小，先主管后支管，先高压后低压管，先定位管后中间管。

沿墙壁配管的施工顺序：高处由上往下，低处由下往上。

(3）狭窄处管道的安装（一般指孔或洞）①接头尽量用焊接连接。

②配管接头应离开洞口0.5～1m，上、下两组管道接头应错开120～150mm，如下图所示：图8-4-1 配管接头示意图4）机体管道的安装如果机体配管不是成品，而图纸未作配管说明时，则根据如下原则进行安装。

液压工程现场施工方案一、施工前准备1.1 人员配备根据液压工程的施工需要，合理安排施工人员，包括项目经理、施工队长、液压工程师、电气工程师、焊工、操作工等。

所有施工人员需具备相关岗位的操作证书和安全培训证书。

1.2 设备准备根据液压工程的具体要求，准备好必要的设备，包括液压打压泵、液压管道、液压软管、压力表、流量表、液压阀门、电气控制设备等。

1.3 材料准备根据液压工程的具体要求，准备好必要的材料，包括液压油、管道连接件、密封件、液压配件等。

1.4 现场环境准备根据液压工程的具体要求，对施工现场进行清理和整理，确保施工现场通畅、安全，并提供必要的设施和条件，如通电、通水、通气等。

1.5 安全防护准备施工前，必须对施工现场进行安全评估，并制定相应的安全防护措施，包括穿戴安全帽、安全鞋、安全手套，设置警示标志，遵守施工现场安全规范等。

二、施工流程2.1 管道布置根据液压系统的布置图纸和设计要求，在施工现场进行管道布置，包括气源管道、液压管道、回油管道等，确保管道布置合理、方便维护、避免交叉干扰。

2.2 设备安装根据设计要求，安装液压系统所需设备，包括液压泵、油箱、油箱隔板、换向阀、安全阀、溢流阀、电机等，确保设备安装牢固、连接可靠、电气接线正确。

2.3 系统调试在设备安装完成后，进行液压系统的调试，包括打压泵的启动、系统压力的调整、系统流量的调校、系统换向的测试等，确保液压系统正常运转。

2.4 管道连接根据设计要求，进行管道连接，包括管道切割、管道连接、焊接、扭矩拧紧等工序，确保管道连接牢固、无泄漏。

2.5 系统试运行在完成管道连接后，进行液压系统的试运行，包括系统的正反向运转、系统的负载运行、系统的压力保持等测试，确保系统运行正常。

2.6 系统调整根据试运行的结果，进行系统的调整，包括调整系统的压力、调整系统的流量、调整系统的换向、调整系统的温度等，确保系统运行稳定。

2.7 安全验收在系统调试完成后，进行安全验收，包括系统的安全阀的设置、系统的液位报警的设置、系统的运行指示灯的设置等，确保系统满足安全要求。

-液压执行元件将油液的液压能转化为机械能，完成相应的工作；
-工作后的油液经过冷却器冷却，回到油箱，完成一个工作循环。
2.系统参数
-工作压力：≤16MPa；
-流量：Q=30-100L/min；
-油液温度：40-60℃；
-油液清洁度：NAS 1638 Class 9。
3.主要设备选型
-液压泵：选用具有良好自吸性能的齿轮泵或柱塞泵，确保系统启动迅速，运行稳定；
4.优化系统结构，便于操作和维护；
5.符合国家相关法律法规和行业标准。
三、方案设计
1.系统原理
本方案采用闭式回路液压系统，主要包括液压泵、液压马达、控制阀、油箱、冷却器、过滤器等组件。系统工作原理如下：
-液压泵将油液从油箱吸入，产生高压油液；
-高压油液通过控制阀分配到各个液压执行元件（如液压马达）；
2.可靠性：选用高可靠性的液压元件，保证系统长期稳定运行。
3.高效性：优化系统设计，提高液压效率，降低能耗。
4.维护性：设计易于检修和维护的系统结构，减少停机时间，降低维护成本。
三、系统设计
1.系统组成
本液压系统包括主泵、辅助泵、液压缸、液压马达、各类控制阀、油箱、冷却器、过滤器等关键部件，形成闭式回路。
-按照设计方案，安装液压泵、液压马达、控制阀等设备；
-连接管路，确保管路无泄漏；
-进行系统调试，检查各部件工作是否正常；
-对系统进行压力测试，确保系统安全可靠；
-完成系统验收，交付使用。
3.施工要求
-严格遵守国家相关法律法规和行业标准；
-确保施工质量，做到文明施工；
-加强现场安全管理，防止安全事故的发生。
-进行系统调试，确保各元件协调工作。
-进行压力测试，验证系统安全性。

液压工程现场施工方案范本一、施工前的准备工作1. 工地勘察和环境评估：在施工前，必须对施工现场进行详细的勘察和评估，以确保施工的安全和顺利进行。

工地勘察包括对地形地貌、地质条件、周边环境等的研究，环境评估包括对施工对周边环境造成的影响进行评估。

2. 施工人员的培训和安全教育：在施工前，必须对施工人员进行液压工程的安全培训和教育，包括对液压设备的操作规程、安全注意事项等进行培训，以确保施工人员能够熟练掌握液压工程的施工技术和安全操作规程。

3. 材料和设备的准备：在施工前，必须对所需的施工材料和设备进行准备，包括液压设备、管道、阀门、油泵等的采购和调试，以确保施工现场能够顺利进行。

二、施工方案的制定1. 施工工艺流程：根据施工任务的要求和现场条件，制定详细的施工工艺流程，包括液压设备的布置、管道的铺设、阀门的调试等，以确保施工能够有条不紊地进行。

2. 施工任务分解：根据施工工艺流程，将施工任务进行详细的分解，包括施工人员的分工、施工材料和设备的调配等，以确保每个施工环节能够有序进行。

3. 施工安全措施：根据施工任务和现场条件，制定详细的施工安全措施，包括施工现场的安全防护、液压设备的安全操作规程等，以确保施工过程中不发生安全事故。

三、施工过程的控制和管理1. 施工技术的控制：在施工过程中，必须对施工技术进行严格的控制和管理，包括对液压设备的操作、管道的铺设、阀门的调试等进行监控，以确保施工质量达到要求。

2. 施工进度的控制：在施工过程中，必须对施工进度进行严格的控制和管理，包括对施工任务的进度、施工人员的配备等进行监控，以确保施工能够按时完成。

3. 施工质量的控制：在施工过程中，必须对施工质量进行严格的控制和管理，包括对施工材料和设备的质量、施工技术的执行等进行监督，以确保施工质量符合要求。

四、施工结束的总结和验收1. 施工结束的总结：在施工结束后，必须对施工过程进行详细的总结，包括施工任务的完成情况、施工过程中的问题及解决方法等进行总结，以为今后的施工积累经验。

目录一. 工程概况二. 编制依据三. 进度计划四. 施工准备五. 液压系统安装六. 润滑系统安装七．系统冲洗八. 系统压力试验九. 系统试车十. 油漆涂装十一．质量保证体系及措施十二. 安全保证体系及措施十三. 环境、职业病保护措施附表一安全质量保证体系一.工程概况及特点1.1工程概况剪切区液压润滑共分如下四个主要系统：1)液压系统：切头剪液压系统主泵站设在剪切线地下F液压站内，主要为切头剪本体提供液压动力，该系统P管压力设计为160bar，管线总长2100mm，管道材质为碳钢。

双边剪与剖分剪液压系统主泵站设在剪切线地下G液压站内，主要为双边剪与剖分剪本体、换刃装置以及双边剪磁对中装置提供液压动力，系统P管设计压力为160bar，管线总长2900mm，管道材质为碳钢。

定尺剪液压系统主泵站设在剪切线地下H液压站内。

主要为定尺剪本体及磁对中装置提供液压动力，该系统P管压力设计压力为160bar，管线总长2100mm，管道材质为碳钢。

2)稀油集中润滑系统：切头剪稀油集中润滑系统主要为切头剪电机齿轮箱提供稀油，系统压力为7bar。

该系统泵站设在剪切线地下F液压站内。

双边剪与剖分剪稀油集中润滑系统主要为双边剪与剖分剪电机齿轮箱提供稀油，系统压力为7bar。

该系统泵站设在剪切线地下G液压站内。

定尺剪稀油集中润滑系统主要为定尺剪电机齿轮箱提供稀油，系统压力为7bar。

该系统泵站设在剪切线地下H液压站内。

3）静压润滑系统：双边剪与剖分剪静压润滑系统主要为双边剪与剖分剪静压导轨提供油膜，系统压力为50bar。

该系统泵站设在剪切线地下G液压站内。

干油润滑系统：剪切线共有4套干油润滑系统，分别设在剪切线上切头剪、双边剪与剖分剪及定尺剪棍道沿线边，主要为切头剪、双边剪与剖分剪、定尺剪的输入及输出辊道区域的润滑点提供双线润滑。

1.2. 工程特点1）设备工作量大、工期短、工艺复杂、管道安装量大。

2）外方对各系统的技术质量要求高、接口焊接质量要求严格。

液压系统施工方案1.5. 液压泵安装规定:a按照使用阐明书旳液压图进行安装。

b 液压泵轴与电动机（传动机构）轴旋转方向必须是泵规定旳方向。

c 泵轴与电动机（传动机构）轴旳同轴度应在0.1mm以内, 倾斜角不得不小于1°。

d 安装联轴器时, 不要敲打, 以免损坏液压泵旳转子等零件。

安装要对旳、牢固。

e 用手转动联轴节时, 应感觉到液压泵转动轻松, 无卡阻或异常现象, 然后才可以配管。

一、液压站安装要素:1.1、设备进场后, 安装就位之前应核清其型号、规格与否对旳。

1.2.油箱及泵、电机要根据甲方规定增垫底座。

1.3. 液压泵支座或法兰和电动机应采用共同旳安装基础。

1.4.油箱安装:油箱安装应保证其水平度和垂直度, 尤其注意油箱内部不得污染。

在安装前在安装位置依建筑轴线放出纵横中心线, 安装时用天车吊装, 标高以油进出口法兰为准。

1.6.设备就位, 固定焊接之前要找正、找平。

1.7、设备与底座、底座与预埋钢板焊接固定。

二、液压管路安装工艺流程图如下:管材验收→槽式预清洗→管道安装→构成回路→试漏吹扫→循环酸洗→油冲洗→与设备连接→调试（注: ）本次40吨直轧项目采用旳管材为不锈钢管, 在出厂之前已经预酸洗完, 另因管路材质特性, 在焊接完毕后可以省略循环酸洗过程。

三、管路安装要素:3.1.布管设计和配管时都应先根据液压原理图, 对所需连接旳组件、液压元件、管接头、法兰作一种通盘旳考虑。

3.2、管道旳敷设排列和走向应整洁一致, 层次分明。

尽量采用水平或垂直布管, 水平管道旳不平行度应≤2/1000；垂直管道旳不垂直度应≤2/400。

用水平仪检测。

3.3、平行或交叉旳管系之间, 应有10mm以上旳空隙。

3.4.管道旳配置必须使管道、液压阀和其他元件装卸、维修以便。

系统中任何一段管道或元件应尽量能自由拆装而不影响其他元件。

3.5.配管时必须使管道有一定旳刚性和抗振动能力。

应合适配置管道支架和管夹。

一、项目背景液压站作为现代工业生产中重要的动力设备，广泛应用于机械、汽车、建筑、能源等领域。

为确保液压站安装工程的质量、安全、高效，特制定本施工方案。

二、施工准备1. 技术准备（1）组织施工技术人员学习液压站安装规范、工艺要求，确保施工人员掌握相关技术知识。

（2）对施工人员进行安全教育和培训，提高安全意识。

2. 材料准备（1）核对液压站设备清单，确保材料齐全、符合要求。

（2）对进场的材料进行检验，确保质量合格。

3. 工具准备（1）准备液压站安装所需的各类工具，如扳手、螺丝刀、扳手套等。

（2）检查工具的完好性，确保使用过程中安全可靠。

4. 人员准备（1）组织施工人员进场，明确各工种职责。

（2）对施工人员进行技术交底，确保施工过程中按照规范操作。

三、施工工艺1. 搬运设备（1）使用起重机将液压站设备运至施工现场。

（2）确保设备在搬运过程中安全可靠，避免损坏。

2. 基础检查与处理（1）检查基础是否符合设计要求，确保基础强度和稳定性。

（2）对不符合要求的基座进行加固处理。

3. 设备就位（1）将液压站设备放置在基座上，确保设备水平。

（2）对设备进行初步找正，调整设备位置。

4. 精确找正与找平（1）根据设备精度要求，对设备进行精确找正。

（2）调整垫铁，使设备水平、垂直度达到要求。

5. 管路连接（1）检查液压管路，确保无损伤、锈蚀。

（2）按照设计要求连接液压管路，注意管路走向、接头密封。

6. 液压油泵安装（1）将液压油泵安装在设备上，确保安装位置准确。

（2）连接液压油泵进出口管路，检查管路连接是否牢固。

7. 系统调试与试运行（1）启动液压站，检查各部件运行是否正常。

（2）对液压系统进行调试，确保系统性能达到设计要求。

四、施工质量保证措施1. 严格按照设计图纸和规范要求进行施工。

2. 加强施工过程的质量控制，确保施工质量。

3. 对施工人员进行技术培训，提高施工人员素质。

4. 加强对材料的检验，确保材料质量。

5. 定期对施工设备进行检查和维护，确保设备完好。

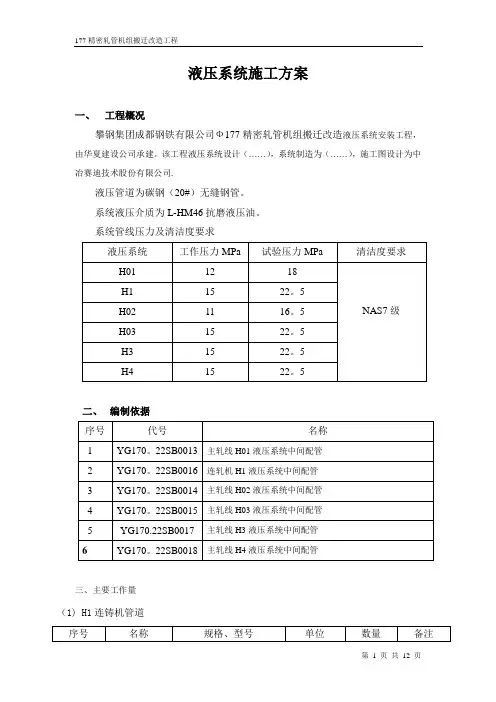

液压系统施工方案一、工程概况攀钢集团成都钢铁有限公司Ф177精密轧管机组搬迁改造液压系统安装工程，由华夏建设公司承建。

该工程液压系统设计（……），系统制造为（……），施工图设计为中冶赛迪技术股份有限公司.液压管道为碳钢（20#）无缝钢管。

系统液压介质为L-HM46抗磨液压油。

系统管线压力及清洁度要求二、编制依据三、主要工作量（1) H1连铸机管道(2) H01主轧线管道(3） H02主轧线管道(4） H03主轧线管道(5） H3主轧线管道（6） H4主轧线管道三、 施工方法、技术措施 1.2. 施工的重点、难点液压系统的设备、元件精密，重要设备设备、元件均为进口件，其订货周期长，因此,运输、安装液压设备，保护设备不被损坏为工作的重点之一。

液压系统清洁度要求为NAS7级，因此,现场设备安装、管道切割、焊接、连接、加油、循环清洁，应以确保清洁度为工作中心；液压系统的使用压力最高达到30 Mpa，如何确保焊接质量，密封件的正确使用、安装，密封面的紧固，成为减少泄漏的重要环节.3.设备的开箱验收设备在运输至现场后,确认设备的规格、型号、数量，以及设备的外观是否完好，并作好开箱验收记录。

暂时不能安装的设备，应作好保管、存放工作。

现场的存放工作应有专人看护,防日晒雨淋，同时避免其它专业施工时对设备造成损坏。

所有外露口均应包扎好，以免对设备造成污染。

4.油箱、油泵、阀站等设备安装(1)设备安装前应根据设备图纸要求对设备的基础进行验收,校对基础的标高,中心线及安装用的中心预埋件（如地脚螺栓、钢板等)位置是否正确和齐全。

(2)将放垫铁的基础面铲平，安放垫铁。

(3)在运输、搬运设备，应注意对液压元件进行保护,无起重设备的地点搬运时，应垫以枕木、滚筒,辅以葫芦牵引；起吊、牵引的受力点应在支架、底座部位,不得使阀台、泵体等受力。

(4)设备就位后，用检测精度为0.05mm的条式水平仪检查，允许误差为0。

5mm/m。

(5)室内设备安装,应注意按先里后外的顺序进行.(6)设备调整完后，须紧固地脚螺栓，将垫铁间点焊。

液压施工方案一、方案简介液压施工方案是指利用液体传递力量、控制力量和传递能量的一种工程施工方法。

液压施工方案广泛应用于各个领域，如土木工程、建筑工程、机械制造等。

本文将介绍液压施工方案的基本原理、施工流程以及应用场景等内容。

二、基本原理液压施工方案基于液体不受压缩性质的原理，通过控制液体在管道系统中流动和转移压力来实现力量的传递。

液压系统由液压驱动源、执行元件、控制元件和辅助元件等组成。

液压驱动源通常采用液压泵，将机械能转化为液体能量。

执行元件包括液压缸和液压马达，用于产生线性或旋转的运动。

控制元件主要包括液压阀、压力传感器和流量控制器等，用于控制液体的流动和压力。

辅助元件主要包括储油器、滤清器和冷却器等，用于提供液压系统的稳定运行。

三、施工流程液压施工方案的施工流程一般包括以下几个步骤：1. 设计方案在进行液压施工前，需要根据具体的工程需求绘制设计方案。

设计方案应包括施工图纸、管路布置图以及液压系统的具体参数和要求等。

设计方案的合理性对于施工的顺利进行至关重要。

2. 选购材料根据设计方案的要求，选购液压设备和配件。

各种液压元件的规格和质量直接影响施工方案的可行性和施工效果。

3. 组装液压系统根据设计方案，将选购的液压设备和配件组装成液压系统。

在组装过程中，需要注意液压元件的安装顺序和连接方式，确保系统的正常运行。

4. 测试系统性能组装完成后，需要进行系统性能测试。

测试项目包括液压系统的工作压力、流量、稳定性等。

测试结果应符合设计方案的要求，否则需要进行相应的调整和优化。

5. 施工操作在测试合格后，可以进行施工操作。

根据具体的施工需求，通过控制液压系统的工作压力、流量和执行元件的运动方式来完成施工任务。

6. 系统维护在施工完成后，需要定期对液压系统进行维护。

维护内容包括液压油的更换、液压元件的检修和清洗等，以保证系统的长期稳定运行。

四、应用场景液压施工方案在各个行业广泛应用，以下为一些典型的应用场景：1. 土木工程在土木工程中，液压施工方案常用于大型起重机、挖掘机和推土机等机械设备中，用于提供强大的动力支持和精确的操作控制。

第1篇一、工程概况本工程为液压系统安装工程，主要包括液压泵站、液压缸、液压阀等液压设备的安装与调试。

施工地点位于某工厂车间，工程总工期为60天。

二、施工准备1. 施工人员：组织一支具备液压系统安装、调试经验的施工队伍，包括液压工程师、安装工、电工等。

2. 施工材料：准备液压泵站、液压缸、液压阀等设备，以及相应的管材、接头、密封件等材料。

3. 施工工具：准备扳手、钳子、螺丝刀、电焊机、水平仪、压力表等工具。

4. 施工场地：确保施工场地平整、干净，并设置安全警示标志。

三、施工工艺1. 液压泵站安装（1）根据设计图纸，确定液压泵站安装位置。

（2）检查液压泵站基础是否符合要求，若不符合要求，则进行基础加固。

（3）将液压泵站放置在基础上，调整水平度。

（4）连接液压泵站进出口管道，检查管道连接是否牢固。

（5）进行液压泵站试运行，检查泵站运行是否正常。

2. 液压缸安装（1）根据设计图纸，确定液压缸安装位置。

（2）检查液压缸基础是否符合要求，若不符合要求，则进行基础加固。

（3）将液压缸放置在基础上，调整水平度。

（4）连接液压缸进出口管道，检查管道连接是否牢固。

（5）进行液压缸试运行，检查液压缸运动是否正常。

3. 液压阀安装（1）根据设计图纸，确定液压阀安装位置。

（2）将液压阀固定在支架上，调整水平度。

（3）连接液压阀进出口管道，检查管道连接是否牢固。

（4）进行液压阀试运行，检查液压阀工作是否正常。

四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 对施工材料、设备进行检查，确保其质量符合要求。

3. 对施工过程中的关键工序进行检验，确保施工质量。

4. 施工完成后，对液压系统进行试运行，确保其性能符合要求。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、手套等防护用品。

3. 施工过程中，注意用电安全，避免触电事故。

4. 对高空作业人员进行安全培训，确保其安全作业。

液压系统施工方案1
在工程施工中，液压系统常被广泛应用于各种设备和机械中，为实现液体传动
和力的控制。

本文将介绍液压系统施工方案1，包括施工准备、材料选用、施工步
骤等内容。

施工准备
在进行液压系统的施工前，首先需要做好充分的准备工作。

具体准备工作包括：
1.确定液压系统的设计方案和布局。

2.准备所需的液压元件和配件。

3.检查施工工具和设备的完好性和可用性。

4.制定施工计划和安全措施。

材料选用
在液压系统的施工中，选用质量可靠的材料是至关重要的。

常见的液压系统材
料包括：
•液压泵
•液压缸
•液压阀
•油箱和油管
•液压油
在选择材料时，要根据系统的需求和工作环境来确定，确保各个元件之间的匹
配性和可靠性。

施工步骤
液压系统的施工包括以下步骤：
1.安装液压泵和油箱，连接油管。

2.安装液压缸和液压阀，连接液压管路。

3.进行系统调试，检查泄漏和性能。

4.进行系统试运行，观察系统工作情况和稳定性。

5.完成系统调试和调整，确保系统正常运行。

在施工过程中，需要注意安全措施，确保人员和设备的安全。

结束语
液压系统施工是一项需要专业知识和技能的工作，通过本文介绍的施工方案1，可以帮助施工人员更好地进行液压系统的施工工作。

希望本文对您有所帮助，谢谢阅读。

（完整版）液压系统安装工艺.docx工艺文件液压系统安装、拆卸技术要求设计文件00.009.01液压系统安装、拆卸技术要求液压系统安装、拆卸技术要求1目的为规范公司产品和设备液压系统安装、拆卸，保证液压系统安装质量，特编制本文件。

2范围适用于公司生产的所有装有液压系统的产品和设备。

3总则3.1所有重量超过 15kg 的元件、部件、台架和设备，必须能方便的起吊。

3.2油箱、泵站、阀块、阀架、蓄能器和冷却器架的安装，管路的最终安装，近旁不允许进行喷砂，打磨等环境污染作业。

3.3液压元件内部清洁度都应符合JB/T7858-2006 《液压元件清洁度评定方法及液压元件清洁度指标》的规定(清洁度标准见表一、表二)，外购元件应有清洁度合格证，否则应重新清洗后方可使用。

3.4构件焊接的焊缝质量要求达到GB3323-82 中Ⅲ级。

3.5油箱的焊缝质量要求达到GB3323-82中Ⅱ级。

3.6管道的焊缝质量要求达到GB3323-82中Ⅰ或Ⅱ级。

3.7尽可能采用水平焊接，允许用立焊，但不允许用仰焊。

3.8各种液压元件的连接螺栓都应用测力矩扳手来拧紧，拧紧力矩见表三。

3.9装配时零件间的接缝应平整，不得有明显的错边。

4安装前的技术准备4.1技术资料的准备与熟悉液压系统图、电气原理图、管道布置图、液压元件、辅件及管件清单和有关样本等要备齐，并在安装前对其内容和要求都应熟悉和了解。

4.2物料准备按液压系统图和元件清单，由仓库领出液压元件等物资，领用时要注意质量，凡有破损和缺件的液压元件和压扁的管子，均不应领出。

压力表领出后应经校验，避免产生调试误差。

液压系统安装、拆卸技术要求00.009.01表一主要液压元件清洁度等级液压元件类型优等一等合格品品品各种类型液压16/1318/1519/16泵一般液压阀16/1318/1519/16伺服阀13/1014/1115/12比例控制阀14/1115/1216/13液压马达16/1318/1519/16液压缸16/1318/1519/16摆动液压缸17/1419/1620/17蓄能器16/1318/1519/16滤油器（壳体）15/1216/1317/14表二主要液压元件清洁度指标产品名称齿轮泵及马达公称排量ml/r 叶片泵及马达公称排量ml/r 轴向柱塞泵及马达公称排量ml/r 低速大扭矩马达公称排量ml/r 压力控制类阀公称通径mm 产品规格清洁度指标值 mg备注铝壳铸铁壳体体v≤ 10≤ 30≤ 6010＜v≤ 50≤ 40≤ 7050＜v≤ 100≤ 60≤ 100100＜v≤ 200≤ 70≤ 120v＞200≤ 100≤ 180v≤ 10≤ 2510＜v≤ 25≤ 3025＜ v≤ 63≤ 4063＜v≤ 160≤ 50160＜v≤ 400≤ 65定量变量v≤ 10≤ 25≤ 3010＜v≤ 25≤ 40≤ 4825＜v≤ 63≤ 75≤ 9063＜v≤ 160≤ 100≤ 120160＜v≤ 400≤ 130≤ 155v≤ 1600≤ 1201600＜v≤ 8000≤ 2408000＜v≤ 16000≤ 39016000＜v≤ 25000≤ 525v≤ 10≤ 15包括溢流阀，减压阀，顺序16≤ 19阀20≤ 22液压系统安装、拆卸技术要求共 16 页第 3 页00.009.01节流阀公称通径mm 调速阀公称通径mm 电磁，电液换向阀公称通径mm 分片式多路阀公称通径mm 二通插装阀公称通径mm 双作用液压缸缸筒内径mm活塞式，柱塞式单作缸径，柱塞直径用缸mm多级套筒式单作用缸套筒外径mm 囊式蓄能器公称容积L 25≤ 29≥ 32≤ 35≤ 10≤ 1016≤ 1220≤ 1425≤ 19≥ 32≤ 27≤ 10≤ 2216≤ 2620≤ 3025≤ 35≥ 32≤ 456≤ 1210≤ 2516≤ 2920≤ 3325≤ 39≥ 32≤ 5010≤ 25+14×N15≤ 30+16×N20≤ 33+22×N25≤ 50+31×N32≤ 67+47×N16≤0.6825≤1.7232≤3.640≤6.9650≤ 11.6463≤ 26.3φ 40~φ 63行程为 1m 时，≤ 35φ80~φ 110行程为1m时，≤ 60φ125~φ 160行程为1m时，≤ 90φ180~φ 250行程为1m时，≤ 135φ320~φ 500行程为1m时，≤ 260 ＜φ40行程为 1m时，≤30φ 40~φ 63行程为 1m时，≤ 35φ80~φ 110行程为1m时，≤ 60φ125~φ 160行程为1m时，≤ 90φ180~φ 250行程为1m时，≤ 135φ 50~φ 70行程为1m时，≤ 40φ80~φ 100行程为1m时，≤ 70φ110~φ 140行程为1m时，≤ 110φ160~φ 200行程为1m时，≤ 1501.6≤62.5≤ 144≤ 17N为片数此表中为插装件的指标值。

液压系统施工安装方案1.1工程简介xxx有限公司棒材厂车间液压、润滑油气管道工程，系统共包括液压、润滑、干油、油气四大部分，分轧制区液压及油气、冷床液压、机修车间液压，管材：不锈钢无缝管Φ90x6 36m，不锈钢无缝管Φ60x6577 36m，不锈钢无缝管Φ50x4 45m，不锈钢无缝管Φ42x5 250m，不锈钢无缝管Φ34x2.5 534m，不锈钢无缝管Φ28x4 35m，不锈钢无缝管Φ22x3 521m，不锈钢无缝管Φ18x3 778m，不锈钢无缝管Φ10x1 70m，1.2液压润滑系统安装一般程序：1.3润滑系统安装流程图：1.4液压系统安装流程图1.5施工准备（1）技术准备：施工技术人员要尽早做好技术准备工作，熟悉图纸、编制方案、安全技措等文件资料，施工前就作业内容要领、注意事项等向施工进行人员进行技术交底。

（2）人员准备：认真的做好人力的组织安排和协调工作，明确分工和责任，并有一定经验的人员负责现场的作业。

（3）机具准备：准备好酸洗、冲洗装置以及测氧仪、压力表、手电、油样检测仪和其它必备的工机具。

（4）材料准备：准备好组成回路所需的钢管、法兰、接头、阀门等材料，酸洗用的各种化学药品、冲洗用油等。

同时还必须准备好酸洗服、面罩、眼镜、橡胶手套、胶鞋等劳保用品和纱布、小苏打硼酸等急救药品。

（5）动力、能源的准备：准备好作业用的水、电、气的供应工作和相应的安全使用措施。

1.6液压、润滑设备安装施工方法及要求（1）、对站内设备基础验收，检验设备基础相互间位置尺寸、地脚螺栓位置尺寸，螺栓、螺纹长度是否符合设计、安装要求。

（2）、安装或设置起重吊装设备或设施。

（3）、设备开箱验收并分类保管。

（4）、设备安装顺序（尽量为管道施工创造条件）。

（5）、在不影响设备进场的情况下宜按以下次序安装：1.7油箱→泵体→过滤器→冷却器→蓄能器→阀架安装要点1）同类泵几台标高应一致，横向中心线应一致，纵向中心线相互平行。

液压、润滑系统安装施工方案液压、润滑系统的安装施工是本机组的重要环节，是实现机组自动化生产的重要保证。

液压润滑管道需要进行酸洗和油冲洗，工序复杂，所以应尽早安排开工。

a) 液压、润滑设备的安装液压、润滑设备有液压装置（高压系统、辅助调节系统）、阀台蓄能器、油箱、泵站等。

安装标准如外商标准高于我方标准，按外商提供的标准实施。

否则，采用YBJ-207-85施工规范。

油箱、冷却器、滤油器、蓄能器及阀架安装标准b) 液压、润滑管道施工程序：c) 液压、润滑系统管道安装1) 管道的焊接①所有液压、润滑管道均采用氩弧焊打底电弧焊盖面的形式焊接，其中中、小口径管道为氩弧焊一次成形，为保证管道焊透，所有焊缝必须打好V型坡口，且坡口间隙为2-3mm。

当管道材质为不锈钢时，应采用内部充保护气体，并在焊缝两侧30mm内涂上硅油，防止飞溅，保证焊缝内外部成形良好。

②焊工应按有关规定进行考核，取得所施焊范围的合格证书后方能参加本施焊范围的焊接工作。

③焊接材料应严格按管道母材选型，并经干燥后使用，焊丝在使用前应清除表面的油污、锈蚀等。

④焊缝距离弯管起弯点不得小于100mm，且不得小于管道外径，如遇该情况，可使用直角管接头，或承插式直角接头。

⑤环焊缝距管道支架、管夹净距不应小于50mm。

不宜在管道焊缝及其边缘上开孔。

⑥管道坡口加工宜采用机械加工方法，也可采用等离子弧、氧乙炔焰等热加工的方法。

采用热加工方法加工坡口后，应用角向磨光机除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

⑦施焊前应对坡口附近宽20mm范围内的内外管壁进行清理，除净其上的油、水、漆、锈及毛刺等。

⑧管道点固焊时，点固焊的工艺措施及焊接材料应与正式焊接一致。

点固焊后应认真检查焊肉，如发现有裂纹等缺陷，应及时处理。

⑨管道对接焊口的组对应做到内壁齐平，内壁错边量不宜超过壁厚的10%，且不大于2mm，管道不得强行组对焊接。

管道焊接完毕，应将焊缝表面熔渣及其两侧的飞溅清理干净，并作好记录，不锈钢管道焊接完毕后，应在焊缝处涂好酸洗钝化膏，然后用水冲洗干净。

空压机、水系统、液压系统制作、安装工程施工方案一、工程概况1、工程范围：1.1、xxx空压机、压缩空气管道、氮气、蒸汽管道安装（约1169米）1.1.1、空压机、压缩空气管道安装1.1.2、氮气、蒸汽管道安装1.1.3、施工范围内所有管道所需支架均现场制作，制作安装所需的管道、冲压弯头、阀门及主要材料有甲方负责提供。
