《土木工程制图Ⅰ》习题(2015)

2019年4月全国高等教育自学考试试题土木工程制图试卷（课程代码02386）一、单项选择题（本大题共5小题，每小题2分，共10分）1.在工程制图中，某物体用放大一倍的比例绘图，在标题栏比例项中应填写A.放大一倍B.1：1C.1：2D.2：12.在建筑施工图中，详图符号中的分母3表示的是A.详图编号B.详图所在的定位轴线编号C.被索引的详图所在图纸编号D.详图所在的图纸编号3.已知点A的坐标为（10，5，25），则点A到侧立投影面W面的距离为A.10B.5C.25D.204.结构施工图中，构件代号GL表示A.框架梁B.圈梁C.屋面梁D.过梁5.在AutoCAD中，使用ZOOM命令缩放图形时，图形的实际尺寸A.不变B.按比例缩小C.随机缩放D.按比例变大二、填空题（本大题共5小题，每小题2分，共10分。

请在每小题的空格中填上正确答案。

错填、不填均无分。

）6.尺寸标注中标注坡度时，应加坡度符号“”，该符号的箭头应指向________。

7.直线的标高投影的其中一种表示方法为：在直线的________投影上加注直线两端点的标高。

8.在编写附加定位轴线的编号时，③轴线和④轴线之间的第一根附加轴线应表示为____。

9.常用建筑材料图例中，表示的是________。

10.在AutoCAD系统中，用户所绘制的图形是以图形文件的形式保存的。

AutoCAD图形文件的扩展名为“________”。

三、作图题（本大题8分）11.求作直线AB上点C的三面投影，使AC：CB=3：2，并作出AB的侧面投影。

12.完成五边形ABCDE及其上线段MN的水平投影。

13.用换面法求两水平线AB、CD的距离。

14.完成四棱锥切割体的水平投影和侧面投影。

15.已知圆柱被平面截切后的正面投影，补全其水平投影和侧面投影。

16.根据所给形体的三视图作其正等轴测图。

17.根据所给形体的正面投影和侧面投影，补绘水平投影。

18.根据所给形体的水平投影和正面投影，补绘侧面投影。

土木工程制图真题2015年10月
第Ⅰ部分选择题
一、单项选择题
在每小题列出的四个备选项中只有一个是符合题目要求的。

1. 建筑施工图中，定位轴线采用的线型为______
A.细实线
B.细虚线
C.点画线
D.中实线
答案：C
[解答] 在建筑施工中，用来确定建筑基础、墙、柱和梁等承重构件的相对位置，并带有编号的轴线，称为定位轴线。

定位轴线是施工定位、放线和测量定位的依据。

定位轴线采用细点画线表示。

2. 在建筑工程图中，材料图例
表示______
A.混凝土
B.钢筋混凝土
C.块石混凝土
D.毛石混凝土
答案：B
3. 由总平面图绘制建筑群的轴测图，应采用______
A.正二测
B.正等测
C.正面斜二测。

《土木工程制图》复习题一一、单选题（共40题，每题2分）1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )1A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )2A. ISOB. GBC. StandardD. ANSI3. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )1A. 1.5倍B. 3倍C. 2倍D. 1倍4. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )2A. 594 841B. 210 297C. 420 594D. 297 4205. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )2A. 25mmB. 15mmC. 20mmD. 10mm6. 绘图比例是：( )2A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数7. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )3A. 100B. 1000C. 50D. 208. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )3A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线9. 中粗虚线的用途为：( )3A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：( )2A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:111. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )3A. 1～2mmB. 2～4mmC. 4～6mmD. 6～8mm12. 右图中直径尺寸注法错在：( )1A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外13. 右图中长度尺寸注法错在：( )2A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线14. 工程上常用的图示方法中使用最广泛的是那一种？( )3A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法15. 多面正投影法的优点是：( )3A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好16. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )4A. 同素性B. 从属性C. 积聚性D. 平行性17. 三面投影图在度量关系上有： ( )2A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐18. 三面投影图中正面投影反映形体的： ( )2A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系19. 基面法绘制圆柱体正等轴测图时，可先绘制其（），然后画椭圆的外公切线： ( )3A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系20. 如果A点在V投影面上，则：( )4A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为021. 如果A点在W投影面上，则：( )2A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为022. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 无法判断23. 右图中两直线的相对几何关系是： ( )4A. 相交B. 交错C. 相交垂直D. 交错垂直24. 右图中两直线的相对几何关系是： ( )2A. 相交B. 交错C. 平行D. 无法判断25. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 交错垂直26. 右图所示平面的类型是：( )4A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面27. 右图所示平面的类型是：( )2A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面28. 右图所示平面的类型是：( )3A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面29. 右图所示平面的类型是：( )4A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面30. 下图中三棱锥的侧面投影是：( )331. 在右图所示的三棱锥两面投影图中：( )2A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上32. 下图为截切后正四棱锥的投影，正确的水平投影是：( )233. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )334. 轴测投影是根据什么原理投射得到的：( )4A. 平行投影B. 中心投影C. 正投影D. 斜投影35. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )3A. 2倍B. 1.5倍C. 1倍D. 0.5倍36. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )437. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )238. 徒手画图草图时: ( )2A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意—些C.所有图线—样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调39. 右图所示圆柱被两平面所截切，切口的空间形状是：( )2A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合40. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )1A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线二、填空题（共5题，每题2分）1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。

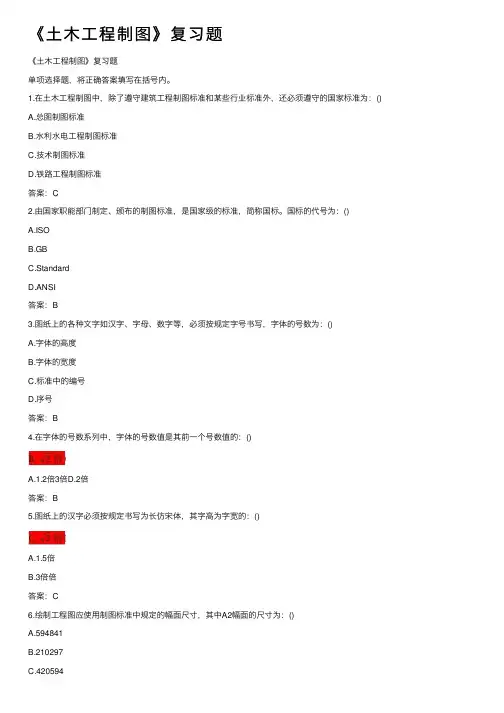

《⼟⽊⼯程制图》复习题《⼟⽊⼯程制图》复习题单项选择题，将正确答案填写在括号内。

1. 在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的⾼度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前⼀个号数值的：( )A. 1.2倍3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字⾼为字宽的：( )A. 1.5倍B. 3倍倍答案：C6. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：( )A. 594 841B. 210 297D. 297 420答案：C7. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其⼤⼩为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图⽐例是：( )A. 图形与实物相应要素的线性尺⼨之⽐B. 实物与图形相应要素的线性尺⼨之⽐C. ⽐例尺上的⽐例刻度D. 图形上尺⼨数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为：A. 100B. 1000C. 50D. 20答案：B12. ⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：( )A. 按⽐例进⾏尺⼨度量C. 与计算器的作⽤类似D. 可画直线答案：A13. 粗实线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：B14. 中粗虚线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：C15. 粗线、中粗线和细线的宽度⽐率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1 答案：D16. 虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺⼨注法错在：( )B. 尺⼨数字没有居中C. 尺⼨线应该倾斜D. 直径尺⼨应该注在圆外答案：C19. 右图中直径尺⼨注法错在：( )A. 尺⼨起⽌符号应为短斜线B. 尺⼨数字不能⽔平注写C. 尺⼨数字应注写在圆内D. 尺⼨数字注写的引出线不应从尺⼨线端点引出答案：D20. 右图中长度尺⼨注法错在：( )A. 尺⼨起⽌符号倾斜⽅向不对B. 尺⼨线距离标注位置太远C. 该尺⼨应注写在图形轮廓内D. 尺⼨线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作⽤是：( )A. 画圆或圆弧B. 是圆规的备⽤品C. ⽤来截量长度D. 只是等分线段答案：C22. 徒⼿画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意⼀些C. 所有图线⼀样，没有粗中细线型的要求D. 画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调答案：D23. ⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？( )A. 多⾯正投影法B. 轴测投影法C. 标⾼投影法D. 透视投影法答案：A24. 下⾯关于轴测投影的说法哪⼀个是正确的？ ( )B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有⽴体感，⽆度量性D. 绘图简便，度量性好，⽆⽴体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中⼼，投射出形体投影的⽅法B. 投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C. 由互相平⾏的投射线投射出形体投影的⽅法D. 投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法答案：B26. 多⾯正投影法的优点是：( )A. 直观性强B. 富有⽴体感和真实感C. 绘图简便，⽴体感强D. 绘图简便，度量性好答案：D27. 下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平⾏性答案：D28. 下⾯哪⼀个性质不是平⾏投影法特有的基本性质？( )A. 平⾏性B. 定⽐性C. 相似性D. 接合性答案：C29. 平⾏投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平⾯图形⾮退化的平⾏投影D. 平⾏性答案：C30. 三⾯投影图在度量关系上有： ( )B. 正⾯投影和⽔平投影长对正C. 长对正、⾼平齐、宽相等D. 正⾯投影和侧⾯投影⾼平齐答案：C31. 三⾯投影图中⽔平投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：B32. 三⾯投影图中正⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：C33. 三⾯投影图中侧⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：D34. 如果A点在V投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：C39. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：B42. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错D. 交错垂直答案：B43. 右图所⽰平⾯的类型是：( )A. ⽔平⾯B. 正平⾯C. 侧垂⾯D. 任意倾斜平⾯答案：D44. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：A45. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：B46. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正平⾯C. 侧平⾯D. 任意倾斜平⾯答案：B47. 下图中三棱锥的侧⾯投影是：( )答案：C48. 下图所⽰五棱锥表⾯上⼀点B，其正确的侧⾯投影是：( ) 答案：B49. 在右图所⽰的三棱锥两⾯投影图中：( )A. D点在三棱锥右前棱⾯上B. D点在三棱锥后棱⾯上C. D点在三棱锥左前棱⾯上D. D点不在三棱锥表⾯上50. 下图为截切后正四棱锥的投影，正确的⽔平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的⽔平投影是：( )答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平⾏投影B. 中⼼投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影⾯的直线，其斜⼆测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正⾯投影和⽔平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：( )答案：D56. 右图所⽰六棱锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 五边形C. 六边形D. 七边形答案：D57. 右图所⽰圆柱被两平⾯所截切，切⼝的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所⽰球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正⾯投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三⾓形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三⾓形与椭圆曲线的组合答案：B62. 下图所⽰组合体，正确的左侧⽴⾯图是：( )答案：C63. 下图所⽰组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下⾓B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，⽤户坐标系是：( )A. 禁⽌使⽤的C. 和世界坐标系完全相同D. ⽤户只能设定⼀个答案：B66. 在AutoCAD点的坐标输⼊中，绝对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：C67. 在AutoCAD点的坐标输⼊中，相对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：D68. 在AutoCAD点的坐标输⼊中，实现相对坐标输⼊的⽅法为：( )A. 设置⽤户坐标系B. 不能使⽤相对坐标C. 直接输⼊坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输⼊中，实现极坐标输⼊的⽅法为：( )A. 设置极坐标系B. 不能使⽤极坐标C. 分⼆次输⼊坐标数据D. 在坐标数据中间⽤＜符号答案：D70. 在AutoCAD中，⾓度的默认输⼊单位及⽅向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A71. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⽅格中⼼C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⽅格中⼼72. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⼆轴交点处C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⼆轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终⽌它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准⼯具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母⼤⼩写是：( )A. 不区分的B. 只能使⽤⼤写C. 只能使⽤⼩写D. 都能使⽤，但⼤⼩写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执⾏，即：( )A. 中断正在执⾏的命令，强制执⾏该命令B. 只能使⽤在透明的图层上C. 可以在别的命令执⾏过程中执⾏D. 画出透明图形答案：C76. 在AutoCAD中，对⼀条点划线执⾏OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执⾏LINETYPE 命令所设定的线型确定77. 在AutoCAD对图形进⾏编辑中，⽤窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：A78. 在AutoCAD对图形进⾏编辑中，⽤交叉窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的⼩⽅块为夹点，它们的作⽤是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进⾏对象捕捉的点D. 对图形进⾏拉伸、移动、⽐例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间⽆关联关系B. 具有统⼀的坐标系、绘图界限和显⽰时的缩放倍数C. 具有统⼀的坐标系，但可以分别进⾏缩放显⽰D. 具有各⾃独⽴的⽤户坐标系答案：B81. 在AutoCAD中，将某⼀图层冻结，则该图层：( )A. 不能显⽰和编辑B. 不能参加重新⽣成运算C. 不能输出D. 不能显⽰、编辑、输出，不参加重新⽣成运算答案：D82. 在AutoCAD中，将某⼀图层关闭，则该图层：( )A. 不能显⽰和编辑B. 不能显⽰、编辑和输出C. 不能输出D. 不能显⽰、编辑和输出，也不参加重新⽣成运算答案：B83. 在AutoCAD中，将某⼀图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新⽣成运算C. 仍可见，但不能编辑和打印输出D. 不能显⽰、编辑和打印输出答案：A84. 在AutoCAD中，将某⼀图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新⽣成运算答案：B85. 在AutoCAD中，⽤BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由⽤户决定当前图形的状态C. ⾃动变成块保留在屏幕上D. ⾃动删除答案：B86. 在AutoCAD中，⽤WBLOCK命令进⾏图块存盘，可以保存的对象为：( )A. ⽤BLOCK命令定义的块B. 由⽤户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，⽤INSERT命令进⾏图块的插⼊，可以插⼊的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形⽂件D. 以上均可答案：D88. 在AutoCAD中，⽤MIRROR作镜像图形时，原图：( )A. 可由⽤户决定是否保留B. 不能保留C. 必须保留D. ⾃动保留答案：A89. 在AutoCAD中的尺⼨样式设置中，线性尺⼨的起⽌符号应该采⽤：( )A. 实⼼箭头B. ⿊点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝⼟结构中，分布钢筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 承受剪⼒D. 固定钢筋的位置并分配荷载到受⼒钢筋答案：D91. 在钢筋混凝⼟结构中，箍筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 固定钢筋的位置并承受剪⼒D. 分配荷载到受⼒钢筋答案：C92. 在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：( )A. 形成钢筋⾻架B. 使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C. 承受剪⼒D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝⼟结构图中，构件的轮廓线⽤：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝⼟结构图中，可见的钢筋⽤：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. ⽤钢筋的实际投影表⽰D. 粗实线绘制，线宽不表⽰钢筋粗细答案：D95. 在钢筋混凝⼟结构图中，不可见的钢筋⽤：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表⽰钢筋粗细C. ⽤细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：( )A. 涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B. 空⼼圆圈表⽰C. 统⼀⼤⼩的涂⿊圆点表⽰D. 涂⿊的三⾓形表⽰答案：C97. 在钢筋混凝⼟结构图中，预应⼒钢筋⽤：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表⽰钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表⾯的种类答案：C99. 在钢筋混凝⼟结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注⽂字中说明。

《⼟⽊⼯程制图》复习题《⼟⽊⼯程制图》复习题单项选择题，将正确答案填写在括号内。

1.在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：()A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准答案：C2.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：()A.ISOB.GBC.StandardD.ANSI答案：B3.图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：()A.字体的⾼度B.字体的宽度C.标准中的编号D.序号答案：B4.在字体的号数系列中，字体的号数值是其前⼀个号数值的：()A.1.2倍3倍D.2倍答案：B5.图纸上的汉字必须按规定书写为长仿宋体，其字⾼为字宽的：()A.1.5倍B.3倍倍答案：C6.绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：()A.594841B.210297C.420594D.297420答案：C7.绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：()A.594841B.210297C.420594D.297420答案：B8.位于图纸左侧内、外边框之间的长条是图纸的装订边，其⼤⼩为：()A.25mmB.15mmC.20mmD.10mm答案：A9.绘图⽐例是：()A.图形与实物相应要素的线性尺⼨之⽐B.实物与图形相应要素的线性尺⼨之⽐C.⽐例尺上的⽐例刻度D.图形上尺⼨数字的换算系数答案：A10.如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：()A.100B.1000C.50D.20答案：C11.如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为：A.100B.1000C.50D.20答案：B12.⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：()A.按⽐例进⾏尺⼨度量B.查找换算系数C.与计算器的作⽤类似D.可画直线答案：A13.粗实线的⽤途为：()A.表⽰假想轮廓B.表⽰可见轮廓C.表⽰不可见轮廓D.画中⼼线或轴线答案：BA.表⽰假想轮廓B.表⽰可见轮廓C.表⽰不可见轮廓D.画中⼼线或轴线答案：C15.粗线、中粗线和细线的宽度⽐率为：()A.3:2:1B.2:1.5:1C.5:2.5:1D.4:2:1答案：D16.虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：()A.1~2mmB.2~4mmC.4~6mmD.6~8mm答案：C17.点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：()A.3~8mmB.8~10mmC.10~15mmD.15~20mm答案：D18.右图中直径尺⼨注法错在：()A.尺⼨起⽌符号应为短斜线B.尺⼨数字没有居中C.尺⼨线应该倾斜D.直径尺⼨应该注在圆外答案：C19.右图中直径尺⼨注法错在：()A.尺⼨起⽌符号应为短斜线B.尺⼨数字不能⽔平注写C.尺⼨数字应注写在圆内D.尺⼨数字注写的引出线不应从尺⼨线端点引出答案：D20.右图中长度尺⼨注法错在：()A.尺⼨起⽌符号倾斜⽅向不对B.尺⼨线距离标注位置太远C.该尺⼨应注写在图形轮廓内D.尺⼨线不应是图形轮廓线的延长线答案：D21.绘图仪器中分规的主要作⽤是：()A.画圆或圆弧B.是圆规的备⽤品C.⽤来截量长度D.只是等分线段答案：C22.徒⼿画图草图时：()A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意⼀些C.所有图线⼀样，没有粗中细线型的要求D.画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调答案：D23.⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？()A.多⾯正投影法B.轴测投影法C.标⾼投影法D.透视投影法答案：A24.下⾯关于轴测投影的说法哪⼀个是正确的？()A.直观性强，有⼀定的度量性B.最具有真实感，但作图太繁杂费时C.绘图简便，有⽴体感，⽆度量性D.绘图简便，度量性好，⽆⽴体感答案：A25.正投影法是指：()A.投射线都相交于投射中⼼，投射出形体投影的⽅法B.投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C.由互相平⾏的投射线投射出形体投影的⽅法D.投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法答案：B26.多⾯正投影法的优点是：()A.直观性强B.富有⽴体感和真实感C.绘图简便，⽴体感强D.绘图简便，度量性好答案：D27.下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质？()A.同素性B.从属性C.积聚性D.平⾏性答案：D28.下⾯哪⼀个性质不是平⾏投影法特有的基本性质？()A.平⾏性B.定⽐性C.相似性D.接合性答案：C29.平⾏投影法中图形的相仿性是指：()A.相似性B.全等性C.平⾯图形⾮退化的平⾏投影D.平⾏性答案：C30.三⾯投影图在度量关系上有：()A.三个投影各⾃独⽴B.正⾯投影和⽔平投影长对正C.长对正、⾼平齐、宽相等D.正⾯投影和侧⾯投影⾼平齐答案：C31.三⾯投影图中⽔平投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：B32.三⾯投影图中正⾯投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：C33.三⾯投影图中侧⾯投影反映形体的：()A.上下、左右、前后的三个⽅位的关系B.左右、前后的⽅位关系C.上下、左右的⽅位关系D.上下、前后的⽅位关系答案：D34.如果A点在V投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：B35.如果A点在H投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：C36.如果A点在W投影⾯上，则：()A.A点的x坐标为0B.A点的y坐标为0C.A点的z坐标为0D.A点的x、y、z坐标都不为0答案：A37.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：A38.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.⽆法判断答案：C39.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：A40.右图中两直线的相对⼏何关系是：()A.相交B.交错C.相交垂直D.交错垂直答案：D41.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.⽆法判断答案：B42.右图中两直线的相对⼏何关系是：()A.相交B.交错C.平⾏D.交错垂直答案：B43.右图所⽰平⾯的类型是：()A.⽔平⾯B.正平⾯C.侧垂⾯D.任意倾斜平⾯答案：D44.右图所⽰平⾯的类型是：()A.铅垂⾯B.正垂⾯C.侧垂⾯D.任意倾斜平⾯答案：A45.右图所⽰平⾯的类型是：()A.铅垂⾯B.正垂⾯C.侧垂⾯D.任意倾斜平⾯答案：B46.右图所⽰平⾯的类型是：()A.铅垂⾯B.正平⾯C.侧平⾯D.任意倾斜平⾯答案：B47.下图中三棱锥的侧⾯投影是：()答案：C48.下图所⽰五棱锥表⾯上⼀点B，其正确的侧⾯投影是：() 答案：B49.在右图所⽰的三棱锥两⾯投影图中：()A.D点在三棱锥右前棱⾯上B.D点在三棱锥后棱⾯上C.D点在三棱锥左前棱⾯上D.D点不在三棱锥表⾯上答案：A答案：B51.下图已知三棱锥与四棱柱相贯，正确的⽔平投影是：()答案：B52.轴测投影是根据什么原理投射得到的：()A.平⾏投影B.中⼼投影C.正投影D.斜投影答案：A53.垂直于轴测投影⾯的直线，其斜⼆测投影长度应为其实长的：()A.2倍B.1.5倍C.1倍D.0.5倍答案：D54.在下图中已知形体的正⾯投影和⽔平投影，则与其吻合的轴测图是：()答案：C55.在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：()答案：D56.右图所⽰六棱锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.五边形C.六边形D.七边形答案：D57.右图所⽰圆柱被两平⾯所截切，切⼝的空间形状是：()A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合答案：B58.右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.椭圆与直线C.双曲线与直线D.抛物线与直线答案：B59.右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：()A.三⾓形B.椭圆与直线C.双曲线与直线D.抛物线与直线答案：C60.右图所⽰球与圆锥相贯，相贯线的空间形状是：()A.圆B.空间曲线C.矩形D.椭圆答案：A61.右图为截切后正圆锥的正⾯投影，它的两段截交线是：()A.双曲线与椭圆曲线的组合B.等腰三⾓形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三⾓形与椭圆曲线的组合答案：B62.下图所⽰组合体，正确的左侧⽴⾯图是：()答案：C63.下图所⽰组合体，正确的1-1剖视图是：()答案：D64.在AutoCAD中，世界坐标系原点的位置，将：()A.始终在绘图区域的左下⾓B.由UCS命令设定C.由LIMITS命令对绘图界限的设置来确定D.由ZOOM命令设定答案：C65.在AutoCAD中，⽤户坐标系是：()A.禁⽌使⽤的B.由⽤户根据需要设定，数量不限C.和世界坐标系完全相同D.⽤户只能设定⼀个答案：B66.在AutoCAD点的坐标输⼊中，绝对坐标的基准是：()A.世界坐标系的原点B.⽤户坐标系的原点C.当前坐标系的原点D.前⼀个点答案：C67.在AutoCAD点的坐标输⼊中，相对坐标的基准是：()A.世界坐标系的原点B.⽤户坐标系的原点C.当前坐标系的原点D.前⼀个点答案：D68.在AutoCAD点的坐标输⼊中，实现相对坐标输⼊的⽅法为：()A.设置⽤户坐标系B.不能使⽤相对坐标C.直接输⼊坐标数据D.在坐标数据前加@符号答案：D69.在AutoCAD点的坐标输⼊中，实现极坐标输⼊的⽅法为：()A.设置极坐标系B.不能使⽤极坐标C.分⼆次输⼊坐标数据D.在坐标数据中间⽤＜符号答案：D70.在AutoCAD中，⾓度的默认输⼊单位及⽅向是：()A.度及逆时针为正B.度及顺时针为正C.弧度及逆时针为正D.度分秒及逆时针为正答案：A71.在AutoCAD中，右边的图标表⽰：()A.世界坐标系，但不表⽰原点位置B.世界坐标系，原点位置在⽅格中⼼C.⽤户坐标系，但不表⽰原点位置D.⽤户坐标系，原点位置在⽅格中⼼答案：A72.在AutoCAD中，右边的图标表⽰：()A.世界坐标系，但不表⽰原点位置B.世界坐标系，原点位置在⼆轴交点处C.⽤户坐标系，但不表⽰原点位置D.⽤户坐标系，原点位置在⼆轴交点处答案：C73.在AutoCAD中，对于正在操作的命令要想终⽌它，需：()A.按Ctrl-C键B.按Esc键C.单击标准⼯具条上的Undo按钮D.按空格键答案：B74.在AutoCAD命令中的字母⼤⼩写是：()A.不区分的B.只能使⽤⼤写C.只能使⽤⼩写D.都能使⽤，但⼤⼩写是不同的答案：A75.在AutoCAD中有些命令可以透明地执⾏，即：()A.中断正在执⾏的命令，强制执⾏该命令B.只能使⽤在透明的图层上C.可以在别的命令执⾏过程中执⾏D.画出透明图形答案：C76.在AutoCAD中，对⼀条点划线执⾏OFFSET命令，偏移出的直线将是：()A.实线B.点划线C.由当前图层的线型确定D.根据此前执⾏LINETYPE命令所设定的线型确定答案：B77.在AutoCAD对图形进⾏编辑中，⽤窗⼝⽅式选取⽬标时，选中的图形为：()A.完全落⼊矩形⽅框的图形B.与⽅框边界相交的图形C.与⽅框边界相交及落⼊矩形⽅框的图形D.在程序窗⼝中显⽰的图形答案：A78.在AutoCAD对图形进⾏编辑中，⽤交叉窗⼝⽅式选取⽬标时，选中的图形为：()A.完全落⼊矩形⽅框的图形B.与⽅框边界相交的图形C.与⽅框边界相交及落⼊矩形⽅框的图形D.在程序窗⼝中显⽰的图形答案：C79.在AutoCAD中选取图形时，图形上出现的⼩⽅块为夹点，它们的作⽤是：()A.仅表明图形处于选中状态B.表明图形的控制点C.表明图形上可以进⾏对象捕捉的点D.对图形进⾏拉伸、移动、⽐例、镜像、旋转等快速编辑答案：D80.在AutoCAD中，各个图层：()A.是分离的，互相之间⽆关联关系B.具有统⼀的坐标系、绘图界限和显⽰时的缩放倍数C.具有统⼀的坐标系，但可以分别进⾏缩放显⽰D.具有各⾃独⽴的⽤户坐标系答案：B81.在AutoCAD中，将某⼀图层冻结，则该图层：()A.不能显⽰和编辑B.不能参加重新⽣成运算C.不能输出D.不能显⽰、编辑、输出，不参加重新⽣成运算82.在AutoCAD中，将某⼀图层关闭，则该图层：()A.不能显⽰和编辑B.不能显⽰、编辑和输出D.不能显⽰、编辑和输出，也不参加重新⽣成运算答案：B83.在AutoCAD中，将某⼀图层设为不可打印，则该图层：()A.可见、可编辑，但不能打印输出B.不能参加重新⽣成运算C.仍可见，但不能编辑和打印输出D.不能显⽰、编辑和打印输出答案：A84.在AutoCAD中，将某⼀图层锁定，则该图层：()A.既不可见，也不能编辑B.仍可见，但不能编辑C.仍可见，也能编辑，但不能将该层删除D.不参加重新⽣成运算答案：B85.在AutoCAD中，⽤BLOCK命令将当前图形定义成块后，当前图形将：()A.在屏幕上保持原状不变B.由⽤户决定当前图形的状态C.⾃动变成块保留在屏幕上D.⾃动删除86.在AutoCAD中，⽤WBLOCK命令进⾏图块存盘，可以保存的对象为：()A.⽤BLOCK命令定义的块B.由⽤户选择保存的对象C.整个图形D.以上均可答案：D87.在AutoCAD中，⽤INSERT命令进⾏图块的插⼊，可以插⼊的对象为：()A.BLOCK命令定义的块B.WBLOCK命令保存的块C.其它图形⽂件D.以上均可答案：D88.在AutoCAD中，⽤MIRROR作镜像图形时，原图：()A.可由⽤户决定是否保留B.不能保留D.⾃动保留答案：A89.在AutoCAD中的尺⼨样式设置中，线性尺⼨的起⽌符号应该采⽤：()A.实⼼箭头B.⿊点C.细实线短划D.中粗实线短划90.在钢筋混凝⼟结构中，分布钢筋的作⽤是：()A.起架⽴作⽤B.主要受⼒钢筋C.承受剪⼒D.固定钢筋的位置并分配荷载到受⼒钢筋答案：D91.在钢筋混凝⼟结构中，箍筋的作⽤是：()A.起架⽴作⽤B.主要受⼒钢筋C.固定钢筋的位置并承受剪⼒D.分配荷载到受⼒钢筋答案：C92.在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：()A.形成钢筋⾻架B.使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C.承受剪⼒D.分配荷载到其它钢筋答案：B93.在钢筋混凝⼟结构图中，构件的轮廓线⽤：()A.粗实线绘制B.中粗实线绘制C.细实线绘制D.加粗的粗实线绘制94.在钢筋混凝⼟结构图中，可见的钢筋⽤：()A.粗实线绘制，线宽由钢筋直径确定B.中粗实线绘制C.⽤钢筋的实际投影表⽰D.粗实线绘制，线宽不表⽰钢筋粗细答案：D95.在钢筋混凝⼟结构图中，不可见的钢筋⽤：()A.粗虚线绘制，线宽由钢筋直径确定B.粗虚线绘制，线宽不表⽰钢筋粗细C.⽤细虚线绘制D.中粗虚线绘制答案：B96.在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：()A.涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B.空⼼圆圈表⽰C.统⼀⼤⼩的涂⿊圆点表⽰D.涂⿊的三⾓形表⽰答案：C97.在钢筋混凝⼟结构图中，预应⼒钢筋⽤：()A.粗双点画线绘制，线宽由钢筋直径确定B.中粗双点画线绘制C.粗双点画线绘制，线宽不表⽰钢筋粗细D.细双点画线绘制98.在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：()A.钢筋的直径符号B.钢筋的品种代号C.均匀分布的钢筋间距D.钢筋表⾯的种类答案：C99.在钢筋混凝⼟结构图中，钢筋的品种代号标注在：()A.钢筋的直径符号上B.钢筋表中C.在图纸的附注⽂字中说明D.不⽤标注，可查找规范答案：A100.在钢筋混凝⼟结构中，钢筋的保护层是：()A.钢筋的表⾯处理层B.钢筋表⾯的防锈油漆C.具有⼀定厚度的混凝⼟保护钢筋不被锈蚀D.包裹钢筋的材料答案：C101.在右边的钢筋混凝⼟结构图中，3号钢筋为：()A.位于板的上层，6mm直径，间距为200mmB.位于板的下层，6mm直径，间距为200mmC.位于板的下层，6mm直径，距板边缘200mmD.位于板的上层，6mm直径，距主筋200mm。

土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。

a、宋体b、长仿宋体c、黑体d、楷体）。

2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。

（a、中心投影法b、平行投影法）。

）。

c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。

7、平面abc的水平投影abc反映实形,该平面为( )。

a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。

a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。

a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。

a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。

a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。

6、按直线与三个投影面之间的相对位置，可分为：，。

土木工程制图课程作业_A用户名：txiaohaijun最终成绩：76.0仅显示答错的题一单选题1. 曲面上比它两侧的纬圆都小的纬圆称为（）纬圆赤道圆颈圆同心圆2. 当建筑形体是左右对称或前后对称，而外形又比较复杂时，可以画出由半个外形正投影图和半个剖面图拼成的图形，以同时表示形体的外形和内部构造。

这种剖面称（）。

半剖面全剖面图阶梯剖面图局部剖面图本题分值 4.0用户得分 4.0用户解答半剖面标准答案半剖面3. 在与房屋立面平行的投影面上所作房屋的正投影图，称为（）建筑立面图建筑剖面图建筑断面建筑平面图本题分值 4.0用户得分 4.0用户解答建筑立面图标准答案建筑立面图4. 在画建筑形体的视图时，形体上不可见的轮廓线在视图中只需用（）画出。

虚线实线单点长划线折断线5. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开，然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

剖面图断面图立面图平面图本题分值 4.0用户得分 4.0用户解答平面图标准答案平面图6. 当箭头指向在焊缝所在的一侧时，应将图形符号和尺寸标注在横线的（）上方下方端部任意位置7. 各图上所用标高符号以（）绘制粗实线 细实线 中实线 中粗直线本题分值 用户得分 用户解答 标准答案8. 总平面图上标注的尺寸，一律以（）为单位毫米 厘米 米 分米9. 墙柱面装修图中，建筑主体结构的梁板墙用（）表示4.0 4.0 细实线 细实线粗实线中粗实线中实线细实线本题分值 4.0用户得分 4.0用户解答粗实线标准答案粗实线10. 利用截平面和回转体表面的（），按投影关系直接可求出截交线上点的投影积聚性相仿性定比性度量性本题分值 4.0用户得分 4.0用户解答积聚性标准答案积聚性11. 假想用一个或多个（）于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图平行相交垂直交叉本题分值 4.0用户得分 4.0用户解答垂直12. 轴测轴之间的夹角称为（）轴间角侧轴间角相似角投影角本题分值用户得分用户解答标准答案13. 锥面相邻两素线是（）直线。

XXX《土木工程制图》15春在线作业1答案《土木工程制图》15春在线作业1一、单选题（共15道试题，共60分。

）1.较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）A.波浪线B.折断线C.单点长划线D.双点长划线正确答案：B2.假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

A.剖面图B.断面图C.立面图D.平面图正确答案：D3.在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位A.侧立面图B.定位尺寸C.比例尺D.定型尺寸正确答案：C4.起装饰作用是（）层。

A.中央层B.底层C.面层D.辅助层正确谜底：C5.总平面图中，用坐标确定位置时，宜注出房屋___角的坐标A.一个B.两个C.三个D.四个正确答案：C6.在剖面图的下方或一侧，写上与该图相对应的剖切标记的编号，作为该图的图名，并应在图名下方画上一等长的（）A.粗实线B.细实线C.中实线D.中粗直线正确答案：A7.施工图中，在W面上作剖面图或（）A.正立面图B.剖面图C.断面图D.侧立面图正确答案：D8.若画在统一张图纸上时，平面图与剖面图应（）A.长对正B.宽相等C.XXXD.尺寸不异正确答案：B9.当正圆锥轴线垂直于H面时，V投影和W投影都是等腰三角形，两腰是圆锥（）的投影A.轮廓素线B.导线C.母线D.E.素线正确谜底：A10.轴测图是一种（）投影图A.正面B.侧面C.单面D.双面正确答案：C11.透露表现偏向的粗实线画在剖切位置线的左边透露表现（）A.向上投影B.向左投射C.向右投影D.向下投射正确答案：B12.各图上所用标高标记以()绘制A.粗实线B.细实线C.中实线D.中粗直线正确谜底：B13.普通的板面标高比,洗手间，板面标高（）_A.高B.低C.一样D.不一定正确谜底：A14.当投影偏向垂直于投影面时，所获得的投影称为（）A.正轴测投影B.斜轴测投影C.侧轴侧投影D.水平轴测投影正确谜底：A15.总平面图中，定位尺寸应注出与原建筑物或门路中心线的___A.标必定型尺寸B.定位尺寸C.标注总尺寸D.联系尺寸正确答案：D《土木工程制图》15春在线作业1二、判断题（共10道试题，共40分。

土木工程制图练习题
一.已知A点三面投影，B点在A的正上方10单位，求B的三面投影；
a'a"
a
O
Y
H
X Y W 二、已知点K在直线AB上求K’
三.补出圆柱切割体的V面和H面投影；
四．补画俯视图；
答案五．补画左视图；
六．组合体尺寸标注（精确到整数）；
七、补画左视图
八、补全组合体视图中的图线；九．完成直齿圆柱齿轮啮合的剖视图；
十．定位轴线标注并说明分轴线的含义；
十四、补画俯视图
十五、补出形体的H投影
十六、根据相同的主视图画不同的俯视图
十七、补画俯视图
十八、组合体尺寸标注（精确到整数）
十九、用局部剖视图表达
二十、组合体尺寸标注（精确到整数）
二十一、指出局部剖视图表达的错误。

(兰大)土木工程制图试题及答案土木工程制图 1. 对于每幢建筑物来说通常以它的()作为零标高的基准面基础底部基础顶部室外地面首层地面标准答案: 首层地面2. 埋入地下的墙称为()承重墙隔墙填充墙基础墙标准答案: 基础墙3. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为()。

剖面图断面图立面图平面图标准答案: 平面图4. 相贯线常用的作图方法有表面取点法和() 辅助平面法素线法形体分析法纬圆法标准答案: 辅助平面法5. 利用截平面和回转体表面的()，按投影关系直接可求出截交线上点的投影积聚性相仿性定比性度量性标准答案: 积聚性6. 对于块状地面材料，用()画出块材的分格线粗实线中粗实线中实线细实线标准答案: 细实线7. 直接画在视图轮廓线内的断面图，称为() 移出断面图重合断面断开断面缩影断面标准答案: 重合断面8. 总平面图上标注的尺寸，一律以()为单位毫米厘米米分米标准答案: 米9. 曲面上比它两侧的纬圆都小的纬圆称为() 纬圆赤道圆颈圆同心圆标准答案: 颈圆10. 对房屋的细部或构配件用较大的比例将其形状，大小，材料和做法，按照正投影图的画法，详细地表示出来的图样，称为() 平面图立面图剖面图建筑详图标准答案: 建筑详图11. 机械制图国家标准规定汉字应该书写成()草体长仿宋体篆体楷体长仿宋体标准答案: 长仿宋体12. 在画建筑形体的视图时，形体上不可见的轮廓线在视图中只需用()画出。

虚线实线单点长划线折断线虚线标准答案: 虚线13. 位于视图之外的断面图，称为()移出断面图重合断面断开断面缩影断面断开断面标准答案: 移出断面图14. 支撑节点造型骨架的受力层是()，中间层底层面层辅助层底层标准答案: 底层15. 假想用一个或多个()于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图平行相交垂直交叉垂直标准答案: 垂直二判断题1. 若直线不平行于某投影面则其上两线段长度之比久不等于他们的投影长度之比错对对标准答案: 错2. 球体的投影可能为椭圆错对对标准答案: 错3. 为使曲面表示的清晰、明显，需患处外形轮廓线的投影，曲面边界的投影可以忽略错对错标准答案: 错4. 剖面图和投影图之间，规定用形体的对称中心线(细点画线)为分界线。

兰州大学《土木工程制图》15秋在线作业2满分答案一、单选题（共15 道试题，共60 分。

）1. 对于块状地面材料，用()画出块材的分格线A. 粗实线B. 中粗实线C. 中实线D. 细实线正确答案：D2. 以V面或V面平行的面作为轴侧投影面得到的斜轴测投影称为（）A. 斜轴测投影B. 正面斜轴投影图C. 水平面斜轴测图D. 正轴测图正确答案：B3. 将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为（）A. 总平面图B. 水平剖面图C. 一般平面图D. 立面图正确答案：A4. 轴测图是一种（）投影图A. 正面B. 侧面C. 单面D. 双面正确答案：C5. 正等轴测投影使用轴向简化系数后，画出的正等轴测图比原来放大了()倍A. 2B. 0.9C. 0.85D. 1.22正确答案：D6. 直接画在杆件断开处的断面图，称为()。
