UC3844在反激式开关电源上的一些探讨

uc3844开关电源电路图UC3844开关电路设计图 介绍一种采用UC3844集成芯片实现的多路输出单端反激式IGBT驱动电源。

根据设计要求给出了该电路的具体设计步骤及电路参数。

实验结果表明，该电源的可靠性高，稳定性好，输出纹波小，能够适应电网电压10% 和负载20% 的波动。

近年来，随着电力电子技术的发展，各个应用领域对电源的体积、重量、效率等方面提出了越来越高的要求。

单端反激式变换电路由于具有体积小、重量轻、效率高、线路简洁、可靠性高以及具有较强的自动均衡各路输出负载的能力等优点，非常适合用于设计大功率高频开关电源的辅助电源或功率开关的驱动电源。

开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，在其控制过程中，电源电路中的电感电流未参与控制，是独立变量，开关变换器为二阶系统，而二阶系统是一个有条件的稳定系统；后者是一个电压、电流双闭环控制系统，电感电流不再是一个独立变量，从而使开关变换器成为一个一阶无条件的稳定系统，因而很容易不受约束地得到大的开环增益和完善的小信号、大信号特性。

为此，应用电流控制型芯片（峰值电流控制）UC3844设计了一种大功率高频开关电源功率开关（例如IGBT）驱动电源，其主要技术指标为：5路输出（各路均为20V/0.5A）；输出电压纹波《±0.5% ；工作频率为40kHz；输入交流电压范围（1±10%）220V。

图1是所设计电源的原理图，主电路采用单端反激式变换电路，220 V交流输入电压经桥式整流、电容滤波变为直流后，供给单端反激式变换电路，并通过电阻R1、C2为UC3844提供初始工作电压。

为提高电源的开关频率，采用功率MOSFET作为功率开关管，在UC3844的控制下，将能量传递到输出侧。

为抑制电压尖峰，在高频变压器原边设置了RCD缓冲电路。

  变压器是开关电源的重要组成部分，它对电源的效率和工作可靠性，以及输出电气性能都起着非常重要的作用。

设计研究作者简介:杨永清(1969-),男,甘肃省武山县人,本科,工程硕士,高级工程师,主要从事移动电站的研究,设计工作。

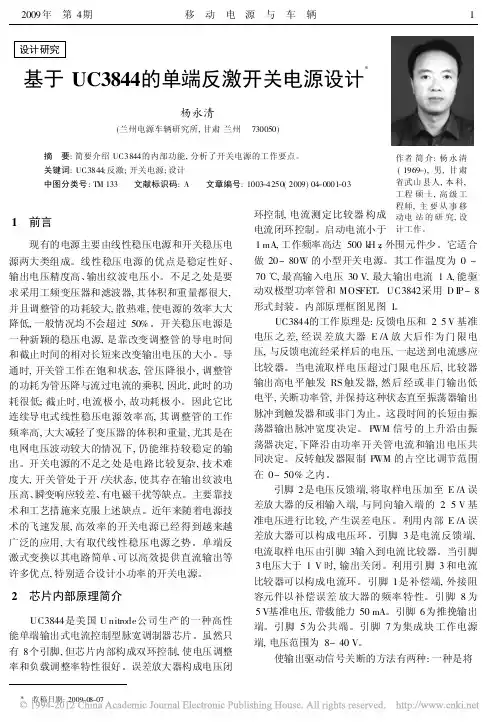

基于UC3844的单端反激开关电源设计*杨永清(兰州电源车辆研究所,甘肃兰州 730050)摘 要:简要介绍UC3844的内部功能,分析了开关电源的工作要点。

关键词:UC3844;反激;开关电源;设计中图分类号:TM 133 文献标识码:A 文章编号:1003-4250(2009)04-0001-031前言现有的电源主要由线性稳压电源和开关稳压电源两大类组成。

线性稳压电源的优点是稳定性好、输出电压精度高、输出纹波电压小。

不足之处是要求采用工频变压器和滤波器,其体积和重量都很大,并且调整管的功耗较大,散热难,使电源的效率大大降低,一般情况均不会超过50%。

开关稳压电源是一种新颖的稳压电源,是靠改变调整管的导电时间和截止时间的相对长短来改变输出电压的大小。

导通时,开关管工作在饱和状态,管压降很小,调整管的功耗为管压降与流过电流的乘积,因此,此时的功耗很低;截止时,电流极小,故功耗极小。

因此它比连续导电式线性稳压电源效率高,其调整管的工作频率高,大大减轻了变压器的体积和重量,尤其是在电网电压波动较大的情况下,仍能维持较稳定的输出。

开关电源的不足之处是电路比较复杂,技术难度大,开关管处于开/关状态,使其存在输出纹波电压高、瞬变响应较差、有电磁干扰等缺点。

主要靠技术和工艺措施来克服上述缺点。

近年来随着电源技术的飞速发展,高效率的开关电源已经得到越来越广泛的应用,大有取代线性稳压电源之势。

单端反激式变换以其电路简单、可以高效提供直流输出等许多优点,特别适合设计小功率的开关电源。

2芯片内部原理简介UC3844是美国U nitrode 公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

虽然只有8个引脚,但芯片内部构成双环控制,使电压调整率和负载调整率特性很好。

误差放大器构成电压闭环控制,电流测定比较器构成电流闭环控制。

UC3844组成的变频器维修技术开关电源电路图及维修技巧变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。

而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。

其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。

要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。

看一下电路中有几路脉络。

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。

这三个环节的正常运行，是电源能够振荡起来的先决条件。

当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。

2、稳压回路：N3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。

当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。

3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。

但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。

4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。

负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。

振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。

对三个或四个回路的检修，是在芯片本身正常的前提下进行的。

另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。

如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出。

多路输出反激式开关电源设计要点多路输出反激式开关电源设计摘要:以UC3844芯片为控制核心，设计并制作了多路输出反激式开关电源。

完成了多路输出反激式开关电源系统设计，完成具体模块电路详细设计，包括 EMI 滤波电路、前级保护和整流桥电路、缓冲吸收电路、高频变压器、UC3844的启动与驱动电路、电流检测和过流保护电路等。

合理选择、设计和分配了开关电源各电路参数；设计出电路原理图，根据设计规范制作出 PCB，并组装出电源样机，最后对设计的样机进行测试验证。

开关电源样机输出电压稳定性较高，输出电压纹波较小，符合设计规范小于80mV 的要求；样机整体测试结果表明，电源各项指标均符合要求，输出稳定，性能较好。

关键词：开关电源；反激式；UC3844；模块化Design of Multi-output Flyback Switching Power SupplyAbstract: It was designed and produced a set of multiple output fly-back switching power supply, using the chip UC3844 as the control core. The design of the system and specific module circuits was completed. The module circuits include EMI filter circuit, level protection and bridge rectifier circuit, snubber circuit, high frequency transformer, start and drive circuit of UC3844, current sensing and over-current protection circuit. The parameters of switching power supply circuit were chose, designed and distributed reasonably. According to the schematic circuit design and design specifications, we produced the PCB, and assembled the prototype of power supply, also finished the test in the final.The higher stability of the output voltage of the switching power supply prototype, the output voltage ripple is small, meet the design specifications to the requirements of less than 80mV; The prototype of the overall test results show that the power of the indicators are in line with the requirements, output stability, better performance.Keywords: switch power supply；flyback；UC3844；Modular目录1 概述 01.1 课题研究背景与意义 01.2 课题设计内容 02 反激式开关电源系统分析 02.1 反激变换器工作原理分析 02.2 控制电路分析 (2)2.3 系统整体架构 (4)3系统设计 (5)3.1 变压器设计 (5)3.2 控制芯片选择 (11)3.3 控制芯片驱动电路及定时电阻电容计算 (13)3.4 缓冲吸收电路 (17)3.5 前置保护电路 (18)3.6 EMI滤波电路选择与设计 (18)3.7 输入整流滤波电路 (19)3.8 反馈电路设计 (21)3.9电流检测和过流保护电路 (22)3.10 软启动电路 (23)3.11 MOS管瞬态抑制保护电路 (24)4 系统调试 (24)4.1 硬件调试 (24)4.2 空载输出电压波形测量 (25)4.3 纹波测量与分析 (25)5 结束语 (29)参考文献 (30)致谢 (31)附录 (32)附录1 多路输出反激式开关电源原理图 (34)附录2 多路输出反激式开关电源PCB图 (35)附录3 多路输出反激式开关电源系统元器件清单 (36)多路输出反激式开关电源设计1 概述1.1 课题研究背景与意义随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电力电子设备都离不开可靠的电源，其供电一般采用开关电源。

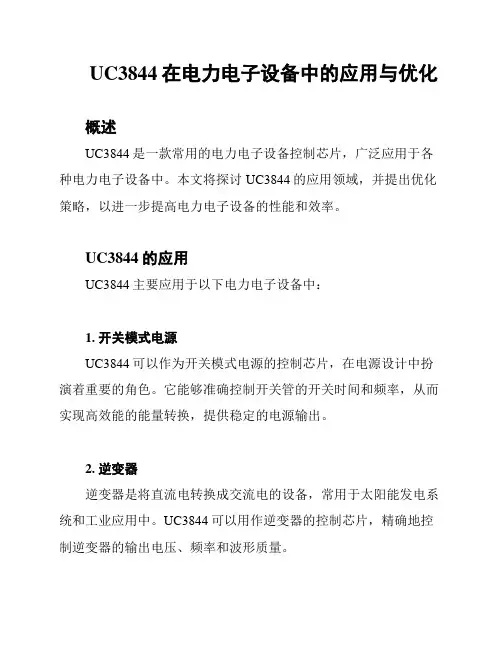

UC3844在电力电子设备中的应用与优化概述UC3844是一款常用的电力电子设备控制芯片，广泛应用于各种电力电子设备中。

本文将探讨UC3844的应用领域，并提出优化策略，以进一步提高电力电子设备的性能和效率。

UC3844的应用UC3844主要应用于以下电力电子设备中：1. 开关模式电源UC3844可以作为开关模式电源的控制芯片，在电源设计中扮演着重要的角色。

它能够准确控制开关管的开关时间和频率，从而实现高效能的能量转换，提供稳定的电源输出。

2. 逆变器逆变器是将直流电转换成交流电的设备，常用于太阳能发电系统和工业应用中。

UC3844可以用作逆变器的控制芯片，精确地控制逆变器的输出电压、频率和波形质量。

3. 变换器变换器用于电力电子设备中的电压变换和电流变换。

UC3844作为变换器的控制芯片，可以实现高效的电能转换和稳定的电气特性。

优化策略为了进一步提高电力电子设备的效率和性能，以下是一些优化策略可以考虑：1. 优化开关频率选择适当的开关频率可以减小开关损耗，提高转换效率。

根据具体应用场景和需求，可以通过调整UC3844的工作频率来实现最佳性能。

2. 优化电源电压稳定的电源电压对于电力电子设备的正常运行至关重要。

通过合理设计电源供电电路，保证UC3844的工作电压范围在最佳值，可以提高设备的可靠性和稳定性。

3. 优化保护措施为了保护电力电子设备和UC3844芯片本身，应加入适当的保护措施，例如过流保护、过温保护和短路保护等。

这些措施可以提高设备的安全性和可靠性。

总结UC3844在电力电子设备中具有广泛的应用，可以提供稳定的电源输出和高效能的能量转换。

通过优化开关频率、电源电压和保护措施等方面，可以进一步提高设备的性能和效率。

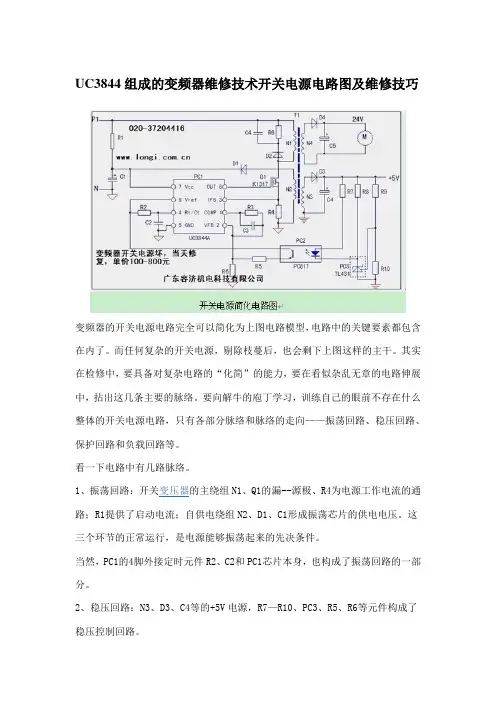

】UC3844组成的变频器维修技术之开关电源电路图及维修技巧2011-03-19 11:37转载自分享最终编辑欧陆变频器变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。

而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。

其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。

要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。

看一下电路中有几路脉络。

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。

这三个环节的正常运行，是电源能够振荡起来的先决条件。

当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。

2、稳压回路：N3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。

当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。

3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。

但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。

4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。

负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。

振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。

对三个或四个回路的检修，是在芯片本身正常的前提下进行的。

另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。

如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出。

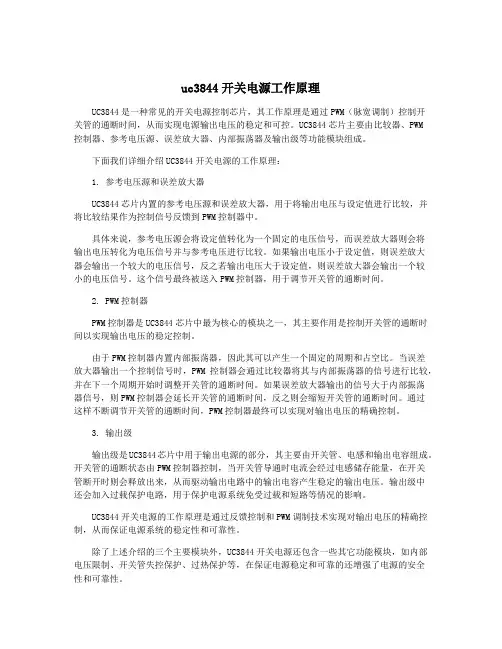

uc3844开关电源工作原理UC3844是一种常见的开关电源控制芯片，其工作原理是通过PWM（脉宽调制）控制开关管的通断时间，从而实现电源输出电压的稳定和可控。

UC3844芯片主要由比较器、PWM控制器、参考电压源、误差放大器、内部振荡器及输出级等功能模块组成。

下面我们详细介绍UC3844开关电源的工作原理：1. 参考电压源和误差放大器UC3844芯片内置的参考电压源和误差放大器，用于将输出电压与设定值进行比较，并将比较结果作为控制信号反馈到PWM控制器中。

具体来说，参考电压源会将设定值转化为一个固定的电压信号，而误差放大器则会将输出电压转化为电压信号并与参考电压进行比较。

如果输出电压小于设定值，则误差放大器会输出一个较大的电压信号，反之若输出电压大于设定值，则误差放大器会输出一个较小的电压信号。

这个信号最终被送入PWM控制器，用于调节开关管的通断时间。

2. PWM控制器PWM控制器是UC3844芯片中最为核心的模块之一，其主要作用是控制开关管的通断时间以实现输出电压的稳定控制。

由于PWM控制器内置内部振荡器，因此其可以产生一个固定的周期和占空比。

当误差放大器输出一个控制信号时，PWM控制器会通过比较器将其与内部振荡器的信号进行比较，并在下一个周期开始时调整开关管的通断时间。

如果误差放大器输出的信号大于内部振荡器信号，则PWM控制器会延长开关管的通断时间，反之则会缩短开关管的通断时间。

通过这样不断调节开关管的通断时间，PWM控制器最终可以实现对输出电压的精确控制。

3. 输出级输出级是UC3844芯片中用于输出电源的部分，其主要由开关管、电感和输出电容组成。

开关管的通断状态由PWM控制器控制，当开关管导通时电流会经过电感储存能量，在开关管断开时则会释放出来，从而驱动输出电路中的输出电容产生稳定的输出电压。

输出级中还会加入过载保护电路，用于保护电源系统免受过载和短路等情况的影响。

UC3844开关电源的工作原理是通过反馈控制和PWM调制技术实现对输出电压的精确控制，从而保证电源系统的稳定性和可靠性。

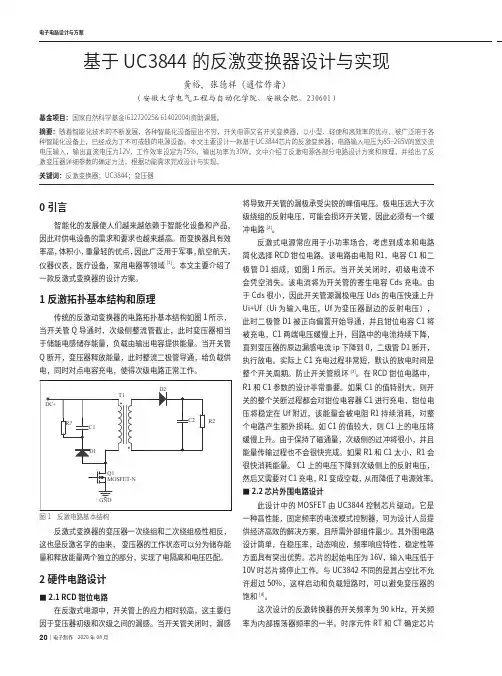

20 | 电子制作 2020年08月因此对供电设备的需求和要求也越来越高。

而变换器具有效率高，体积小，重量轻的优点，因此广泛用于军事，航空航天，仪器仪表，医疗设备，家用电器等领域[1]。

本文主要介绍了一款反激式变换器的设计方案。

1 反激拓扑基本结构和原理传统的反激动变换器的电路拓扑基本结构如图1所示，当开关管Q 导通时，次级侧整流管截止，此时变压器相当于储能电感储存能量，负载由输出电容提供能量。

当开关管Q 断开，变压器释放能量，此时整流二极管导通，给负载供反激式变换器的变压器一次绕组和二次绕组极性相反，这也是反激名字的由来， 变压器的工作状态可以分为储存能量和释放能量两个独立的部分，实现了电隔离和电压匹配。

2 硬件电路设计■2.1 RCD 钳位电路在反激式电源中，开关管上的应力相对较高，这主要归因于变压器初级和次级之间的漏感。

当开关管关闭时，漏感反激式电源常应用于小功率场合，考虑到成本和电路简化选择RCD 钳位电路。

该电路由电阻R1，电容C1和二极管D1组成，如图1所示。

当开关关闭时，初级电流不会凭空消失。

该电流将为开关管的寄生电容Cds 充电。

由于Cds 很小，因此开关管源漏极电压Uds 的电压快速上升Ui+Uf（Ui 为输入电压，Uf 为变压器副边的反射电压），此时二极管D1被正向偏置开始导通，并且钳位电容C1将被充电，C1两端电压缓慢上升，回路中的电流持续下降，直到变压器的原边漏感电流ip 下降到0，二级管D1断开，执行放电。

实际上C1充电过程非常短，默认的放电时间是整个开关周期。

防止开关管损坏[3]。

在RCD 钳位电路中，R1和C1参数的设计非常重要。

如果C1的值特别大，则开关的整个关断过程都会对钳位电容器C1进行充电，钳位电压将稳定在Uf 附近，该能量会被电阻R1持续消耗，对整个电路产生额外损耗。

如C1的值较大，则C1上的电压将缓慢上升。

由于保持了磁通量，次级侧的过冲将很小，并且能量传输过程也不会很快完成。

]UC3844组成的变频器维修技术之开关电源电路图及维修技巧2011-03-19 11:37转载自分享最终编辑欧陆变频器020-3720^116R1I one i com cnUC33+U变频IS开关电翠坏.肖黃修复，单价100 800元± EnePC617广东容济机电科技J5限公司开关电源简化电路图变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。

而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。

其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。

要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向一一振荡回路、稳压回路、保护回路和负载回路等。

看一下电路中有几路脉络。

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。

这三个环节的正常运行，是电源能够振荡起来的先决条件。

当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。

2、稳压回路：N3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。

当然，PC1芯片和1、2脚外围元件R3、C3,也是稳压回路的一部分。

3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号一一稳压信号，也可看作是一路电压保护信号。

但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。

4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。

负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。

振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。

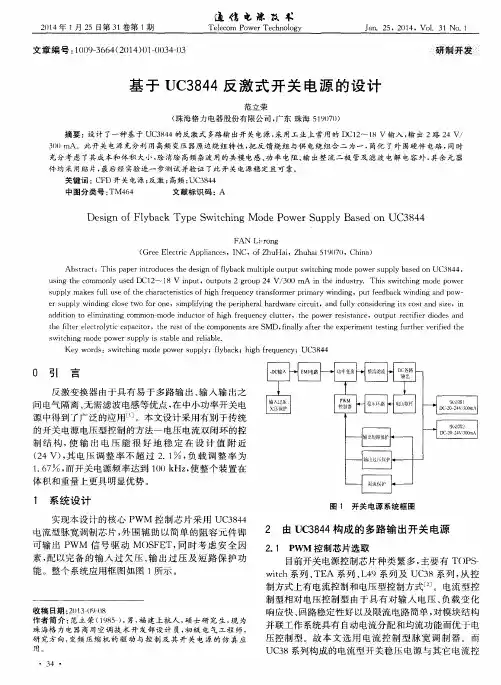

基于UC3844的反激式开关电源设计张波;汪义旺;凌湘斌【摘要】Power directly affect the performance of various types of electronic equipment,so we designed one excellent performance switching mode power supply.Taking UC3844 as the core of the design of the power supply control,the DC/DC converter main circuit uses a single-ended flyback circuit.Supply voltage feedback section using typical optocoupler PC8 1 7 and TL43 1 ,the paper gave a detailed analysis.The experimental results show that the circuit has high efficiency, stability of output,superior performance and relatively low cost.%电源的优劣直接影响到各类电子设备的性能，文中设计了一款性能优良的开关电源。

该电源控制电路以UC3844为核心进行设计；DC/DC变换主电路采用单端反激式电路；电源电压反馈部分采用典型的TL431加光耦PC817。

实验结果表明该电路效率高，输出稳定，性能优越，成本相对较低。

【期刊名称】《通信电源技术》【年(卷),期】2014(000)003【总页数】3页(P27-29)【关键词】集成控制器;单端反激式;电流模式;反馈控制【作者】张波;汪义旺;凌湘斌【作者单位】苏州市职业大学电子信息工程学院，江苏苏州 215104; 江苏省光伏发电工程技术研究开发中心，江苏苏州 215104;苏州市职业大学电子信息工程学院，江苏苏州 215104; 江苏省光伏发电工程技术研究开发中心，江苏苏州215104;苏州市职业大学电子信息工程学院，江苏苏州 215104【正文语种】中文【中图分类】TN860 引言电源设计在电子产品的设计中举足轻重。

UC3844开关电源电路原理分析引言UC3844是美国Unitrode公司（已被TI公司收购）生产的高性能电流型脉宽调制器(PWM)控制器。

早期的PWM控制器是电压控制型的,常用的电压型PWM控制器有TL494、TL495、SG3524、SG3525等。

电压型PWM是指控制器按反馈电压来调节输出脉宽,电流型PWM是指控制器按反馈电流来调节输出脉宽。

电流型PWM是在脉宽比较器的输入端,直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较,从而调节占空比,使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环、电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型PWM控制器。

1 电流型PWM控制与电压型PWM控制原理及性能比较1. 1 电压型PWM控制电压型PWM控制系统框图如图1所示。

电源输出反馈电压U f与基准电压U g比较放大得到误差电压U e,该误差电压再与锯齿波发生器产生的锯齿波信号进行比较,产生占空比变化的矩形波驱动信号。

这种结构属于典型的单闭环系统,缺点是控制过程中主电路的电流没有参入输出控制。

由于电感的作用,电流滞后于电压的变化,因而系统响应速度慢,稳定性差。

图1 电压型PWM控制系统框图1. 2 电流型PWM控制电流型PWM正是针对电压PWM型的缺点发展起来的。

它在原有的电压环上增加了电流反馈环节,构成电压电流双闭环控制。

内环为电流控制环,外环为电压控制环。

无论电流的变化,还是电压的变化,都会使PWM 输出脉冲占空比发生变化。

这种控制方式可改善系统的电压调整率,提高系统的瞬态响应速度,增加系统的稳定性。

其控制系统框图如图2所示。

图2 电流型PWM控制系统框图1. 3 电流型PWM控制的优点a) 电压调整率好。

输入电压的变化立即引起电感电流的变化,电感电流的变化立即反映到电流控制回路而被抑制。

不像电压控制要经过输出电压反馈到误差放大器,然后再调节的复杂过程,所以响应快。

】 UC3844组成的变频器维修技术之开关电源电路图及维修技巧2011—03-19 11：37转载自分享最终编辑欧陆变频器变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了.而任何复杂的开关电源,剔除枝蔓后，也会剩下上图这样的主干。

其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络.要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向—-振荡回路、稳压回路、保护回路和负载回路等.看一下电路中有几路脉络。

1、振荡回路：开关变压器的主绕组N1、Q1的漏-—源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。

这三个环节的正常运行，是电源能够振荡起来的先决条件.当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分.2、稳压回路：N3、D3、C4等的+5V电源，R7-R10、PC3、R5、R6等元件构成了稳压控制回路。

当然,PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。

3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路;实质上稳压回路的电压反馈信号——稳压信号,也可看作是一路电压保护信号。

但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起.4、负载回路：N3、N4次级绕组及后续电路，均为负载回路.负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。

振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。

对三个或四个回路的检修，是在芯片本身正常的前提下进行的。

另外,要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。

如停振故障,也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出.并不能将和各个回路完全孤立起来进行检修,某一故障元件的出现很可能表现出“牵一发而全身动"的效果。
