跳频参数CA、MA、MAIO、HSN

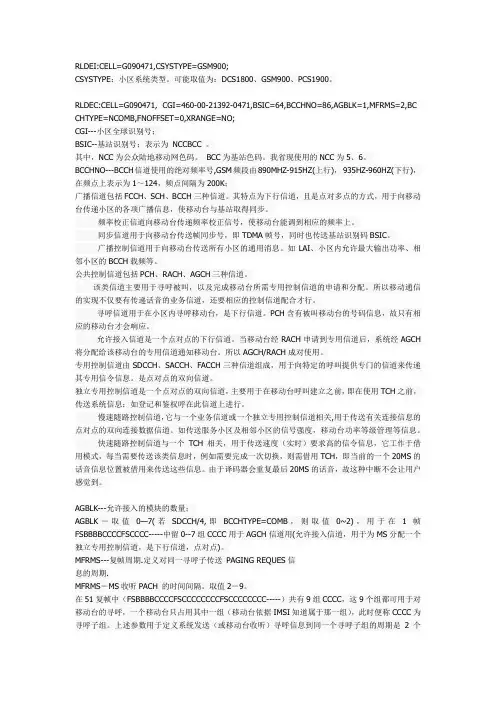

RLDEI:CELL=G090471,CSYSTYPE=GSM900;CSYSTYPE：小区系统类型。

可能取值为：DCS1800、GSM900、PCS1900。

RLDEC:CELL=G090471, CGI=460-00-21392-0471,BSIC=64,BCCHNO=86,AGBLK=1,MFRMS=2,BC CHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;CGI---小区全球识别号；BSIC--基站识别号；表示为NCCBCC 。

其中，NCC为公众陆地移动网色码。

BCC为基站色码。

我省现使用的NCC为5、6。

BCCHNO---BCCH信道使用的绝对频率号,GSM频段由890MHZ-915HZ(上行)， 935HZ-960HZ(下行)，在频点上表示为1～124，频点间隔为200K；广播信道包括FCCH、SCH、BCCH三种信道。

其特点为下行信道，且是点对多点的方式，用于向移动台传递小区的各项广播信息，使移动台与基站取得同步。

频率校正信道向移动台传递频率校正信号，使移动台能调到相应的频率上。

同步信道用于向移动台传送帧同步号，即TDMA帧号，同时也传送基站识别码BSIC。

广播控制信道用于向移动台传送所有小区的通用消息。

如LAI、小区内允许最大输出功率、相邻小区的BCCH载频等。

公共控制信道包括PCH、RACH、AGCH三种信道。

该类信道主要用于寻呼被叫，以及完成移动台所需专用控制信道的申请和分配。

所以移动通信的实现不仅要有传递话音的业务信道，还要相应的控制信道配合才行。

寻呼信道用于在小区内寻呼移动台，是下行信道。

PCH含有被叫移动台的号码信息，故只有相应的移动台才会响应。

允许接入信道是一个点对点的下行信道。

当移动台经RACH申请到专用信道后，系统经AGCH 将分配给该移动台的专用信道通知移动台。

所以AGCH/RACH成对使用。

专用控制信道由SDCCH、SACCH、FACCH三种信道组成，用于向特定的呼叫提供专门的信道来传递其专用信令信息。

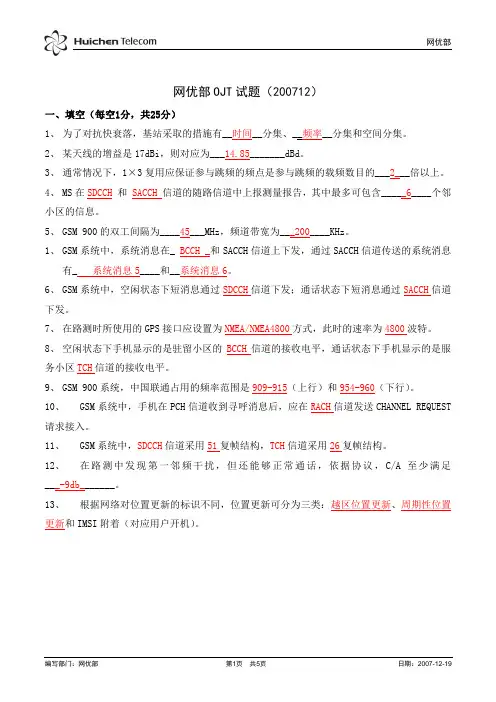

网优部OJT试题（200712）一、填空（每空1分，共25分）1、为了对抗快衰落，基站采取的措施有__时间__分集、__频率__分集和空间分集。

2、某天线的增益是17dBi，则对应为___14.85_______dBd。

3、通常情况下，1×3复用应保证参与跳频的频点是参与跳频的载频数目的___2___倍以上。

4、MS在SDCCH和SACCH 信道的随路信道中上报测量报告，其中最多可包含_____6____个邻小区的信息。

5、GSM 900的双工间隔为____45___MHz，频道带宽为___200____KHz。

1、GSM系统中，系统消息在_ BCCH _和SACCH信道上下发，通过SACCH信道传送的系统消息有_系统消息5____和__系统消息6。

6、GSM系统中，空闲状态下短消息通过SDCCH信道下发；通话状态下短消息通过SACCH信道下发。

7、在路测时所使用的GPS接口应设置为NMEA/NMEA4800方式，此时的速率为4800波特。

8、空闲状态下手机显示的是驻留小区的BCCH信道的接收电平，通话状态下手机显示的是服务小区TCH信道的接收电平。

9、GSM 900系统，中国联通占用的频率范围是909-915（上行）和954-960（下行）。

10、GSM系统中，手机在PCH信道收到寻呼消息后，应在RACH信道发送CHANNEL REQUEST 请求接入。

11、GSM系统中，SDCCH信道采用51复帧结构，TCH信道采用26复帧结构。

12、在路测中发现第一邻频干扰，但还能够正常通话，依据协议，C/A至少满足___-9db_______。

13、根据网络对位置更新的标识不同，位置更新可分为三类：越区位置更新、周期性位置更新和IMSI附着（对应用户开机）。

三、简答（共60分）1、请简述路测前应该做哪些必要的准备；（5分）路测车辆的准备，随行人员确定；路测设备，连接调试成功，电池充足；安装路测软件，运行正常；基站、小区信息导入路测软件中；根据话统、前期路测信息或用户投诉情况，确定路测路段，合理规划路测线路。

跳频也是一种扩频技术，英文为FH（Frequency Hopping）。

通俗的来说，就是让信号在跳变的频率其实跳频越快越好，这样越安全，干扰越分散，但是成本高、实现难度大，因此快跳频一般用于军事，保证安全性。

我们的gsm一般采用慢跳频SFH（Slow Frequency Hopping）。

多慢呢？每个TDMA 帧跳变一次，帧周期大约4.615ms，所以GSM跳频就是一秒跳217次。

GSM的慢跳频又分两种，基带跳频和射频跳频。

基带跳频就是你有几块载频，每块载频的频率不变，然后信号按照跳变规律分成几份，在不同的时间射频跳频就是，每块载频都可以收发GSM需要的全部频率，所以信号不必分到不同的载频上面去收发，只要在一块载频上面就可以实现，不过载频的频率一直在变化而已。

看到这里，大家应该看得出来，射频跳频效果好，因为每块频点都可以随便收发频段内的任意频点，因此调频表可以比实际的载频多，而基带的跳频表比载频少。

同时，基带跳频一块载频坏了，该路信当然世界上没有都是好的东西，射频跳频的麻烦在于：实现的难度要大一些，因为这样每块载频都要可以跳变成任何频率；其次是频率跳变范围广，必须采用混合/宽带合路器（基带跳频采用腔体合路器），损耗大；第三是，大家应该都看到过示波器，波形的边缘不可能是“整齐”的，就是说单个载频从一个发射频率转换到另一个发射频率，两个频率的交界处，干扰比较大。

因此，移动的GSM一般采跳频有几个参数比较关键，MA，MAIO，HSN。

MA是什么呢，就是参与跳频的频点表。

比如给你分三个频点参与跳频｛1，3，5，7｝，MAIO叫做什么移动分配索引偏置，太拗口了，其实就是说待会跳频了，从哪个频点开始，MAIO有6bit，可以编码0~63。

所以可以推测知道MA表最多有64个频点。

有了跳频频点表，有了索引表告诉我们从哪个开始跳，还不够，如果大家都从头开始跳频的话，就太容易撞车了，同频概率太大。

因此还来了一个参数HSN，叫做跳频序列号，这个翻译很容易和MAIO混淆，其实HSN是跳频的算法。

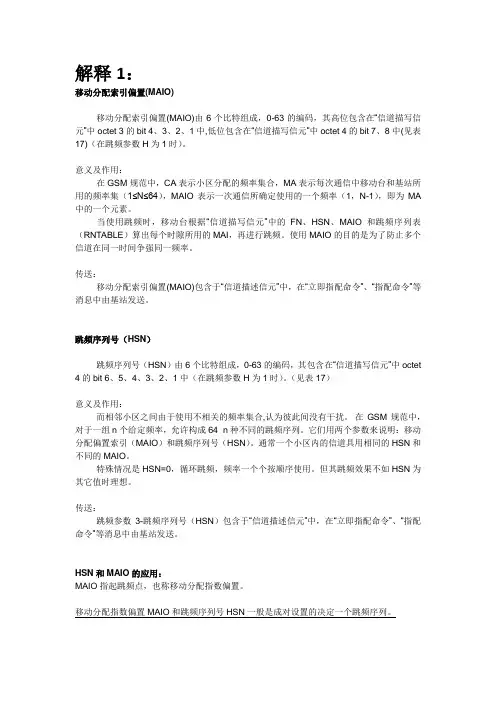

解释1：移动分配索引偏置(MAIO)移动分配索引偏置(MAIO)由6个比特组成，0-63的编码，其高位包含在“信道描写信元”中octet 3的bit 4、3、2、1中,低位包含在“信道描写信元”中octet 4的bit 7、8中(见表17)（在跳频参数H为1时）。

意义及作用：在GSM规范中，CA表示小区分配的频率集合，MA表示每次通信中移动台和基站所用的频率集（1≤N≤64），MAIO表示一次通信所确定使用的一个频率（1，N-1），即为MA 中的一个元素。

当使用跳频时，移动台根据“信道描写信元”中的FN、HSN、MAIO和跳频序列表（RNTABLE）算出每个时隙所用的MAI，再进行跳频。

使用MAIO的目的是为了防止多个信道在同一时间争强同一频率。

传送：移动分配索引偏置(MAIO)包含于“信道描述信元”中，在“立即指配命令”、“指配命令”等消息中由基站发送。

跳频序列号（HSN）跳频序列号（HSN）由6个比特组成，0-63的编码，其包含在“信道描写信元”中octet 4的bit 6、5、4、3、2、1中（在跳频参数H为1时）。

（见表17）意义及作用：而相邻小区之间由于使用不相关的频率集合,认为彼此间没有干扰。

在GSM规范中，对于一组n个给定频率，允许构成64×n种不同的跳频序列。

它们用两个参数来说明：移动分配偏置索引（MAIO）和跳频序列号（HSN）。

通常一个小区内的信道具用相同的HSN和不同的MAIO。

特殊情况是HSN=0，循环跳频，频率一个个按顺序使用。

但其跳频效果不如HSN为其它值时理想。

传送：跳频参数3-跳频序列号（HSN）包含于“信道描述信元”中，在“立即指配命令”、“指配命令”等消息中由基站发送。

HSN和MAIO的应用：MAIO指起跳频点，也称移动分配指数偏置。

移动分配指数偏置MAIO和跳频序列号HSN一般是成对设置的决定一个跳频序列。

一个跳频序列就是在给定的包含N个频点的频点集（MA）内，通过一定算法，由跳频序列号（HSN）和移动分配偏移（MAIO）唯一确定所有（N个）频点的一个排列。

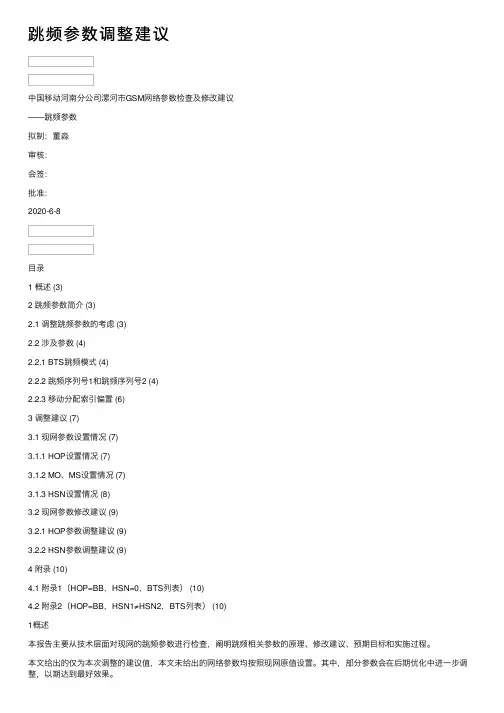

跳频参数调整建议中国移动河南分公司漯河市GSM⽹络参数检查及修改建议——跳频参数拟制：董淼审核：会签：批准：2020-6-8⽬录1 概述 (3)2 跳频参数简介 (3)2.1 调整跳频参数的考虑 (3)2.2 涉及参数 (4)2.2.1 BTS跳频模式 (4)2.2.2 跳频序列号1和跳频序列号2 (4)2.2.3 移动分配索引偏置 (6)3 调整建议 (7)3.1 现⽹参数设置情况 (7)3.1.1 HOP设置情况 (7)3.1.2 MO、MS设置情况 (7)3.1.3 HSN设置情况 (8)3.2 现⽹参数修改建议 (9)3.2.1 HOP参数调整建议 (9)3.2.2 HSN参数调整建议 (9)4 附录 (10)4.1 附录1（HOP=BB，HSN=0，BTS列表） (10)4.2 附录2（HOP=BB，HSN1≠HSN2，BTS列表） (10)1概述本报告主要从技术层⾯对现⽹的跳频参数进⾏检查，阐明跳频相关参数的原理、修改建议、预期⽬标和实施过程。

本⽂给出的仅为本次调整的建议值，本⽂未给出的⽹络参数均按照现⽹原值设置。

其中，部分参数会在后期优化中进⼀步调整，以期达到最好效果。

本⽂包含中国移动河南分公司与北京⾼信达通信技术有限公司的商业和技术秘密，双⽅都有保密的义务。

2跳频参数简介2.1调整跳频参数的考虑GSM体系中引⼊跳频有两个主要原因，第⼀是频率分集，跳频可以保证各个突发在不同的频率上发射，这样就可以对抗由于瑞利衰落等引起的影响，因为这些影响是因频率⽽异的。

第⼆是⼲扰分集，在⾼业务地区，由频率复⽤带来的⼲扰显得较为突出。

引⼊跳频后，我们可以对使⽤相同频率组的远地蜂窝⼩区配置不同的跳频序列，这样就可以分散使⽤相同频率集的信道之间的⼲扰，从中得到收益。

跳频⽅式从时域概念上分为帧跳频和时隙跳频，从载频实现⽅式上分为射频跳频和基带跳频。

GSM规范并未规定GSM的基站必须使⽤“基带跳频”或“射频跳频”，基站设备采⽤的跳频⽅式将由设备供应商决定；⽽对于移动终端，因为每个终端只有⼀套载频单元，所以必然采⽤射频跳频。

附录：移动通信网参数一.移动通信参数表二.参数详述(一)频道配置参数GSM网和TACS网一样都采用等间隔频道配置方法。

1.工作频段、频段间隔、频道序列及频点数字公用陆地蜂窝移动通信网采用900Mhz频段。

MS发，BS收：890 – 915 Mhz (上行)BS发，MS收：935-960MHz（下行）载频间隔为200kHz，共124个无线载频，在每端留有200 kHz的保护带。

按照国家规定，邮电部门占用905 – 909MHz(上行) / 950 – 954 MHz(下行)；连通公司占用909 –915 MHz（上行）/ 954 –960 MHz(下行)；10MHz频带共有49个频道（载频），序号（ARFCN）为76 –124 。

注：但如果邮电部门将ETACS的模拟网退频将继续扩频。

GSM在900MHZ共有16MHZ 频段.频道标称中心频率与序号的关系由以下公式确定：基站收：Fl(n)=890.200MHz + (n+1)x 0.200MHz基站发Fh (n)=fl(n)+452.控制信道与业务信道的配置一个基站或一个小区分配n个载频时，分别称C0、C1…。

CO载波中，零号隙TS0用作BCCH、FCCH、SCH、PCH、AGCH及RACH；TS1用作DCCH、SDCCH、Stand alone dedieated Control Channel、Slow ASSOCIATED contral Channel、SACCH；TS2-TS7用作业务信道TCH。

C1 –Cn载波中的时隙全部用作TCH。

因此，当只有两个载频时，该基站只有14个TCH。

然后，每加一个载波，增加8个TCH，对四个以上载频时，应增加一个时隙作控制信道用。

3.逻辑信道1）业务信道（TCH）TCH携载编码语音或用户数据，有两类TCH；-全速率业务信道（TCH/F）：总速率为22.8kbit/s-半速率业务信道（TCH/H）：总速率为11.4kbit/s语音业务信道数据业务信道2）控制信道用于携载信令或同步数据。

RSRP参考信号接收功率RSRP是衡量系统无线网络覆盖率的重要指标，它表示接受信号强度的绝对值，在一定程度上可以反映移动台和基站的距离，LTE系统广播小区参考信号的发射功率，终端根据RSRP 可以计算出传播损耗，从而判断与小区的距离，因此这个值可以用来衡量小区覆盖范围大小。

3GPP协议中规定终端上报测量RSRP的范围是[-140dBm,-44dBm]，路测时，在密集城区、一般城区和重点交通干线上，一般要求RSRP大于-100 dBm，否则容易出现掉话、弱覆盖等问题。

RSSI接收信号强度指示RSSI是无线发送层的可选部分，用来判定链接质量以及是否要增大广播发送强度。

3GPP协议中规定终端上报测量RSSI的正常范围是[-90dBm,-25dBm]，超过这个范围，则可视为RSSI异常。

RSSI是否正常，对通话质量、切换、掉话、拥塞、网络覆盖、容量等均有显著影响。

RSSI过低（<-90dBm）说明手机收到的信号太弱，可能导致解调失败；RSSI过高（>25dBm）说明手机收到的信号太强，相互之间的干扰太大，也影响信号解调。

RSRQ参考信号接收质量RSRQ决定系统的实际覆盖情况，RSRQ定义为RSRP和RSSI的比值，由于因为两者测量所基于的带宽可能不同，会用一个系数来调整，计算公式如下：其中N是RSSI测量带宽上承载的RB数，3GPP协议规定，终端上报测量RSRQ的范围是[-19.5dBm,-3dBm]，RSRQ值随着网络负荷和干扰发生变化，网络负荷越大，干扰越大，RSRQ测量值越小。

SINR信干噪比MCS调制编码方式EARFCN：TD-LTE的载波频点号，FDD的EARFCN从0~35999，TDD的EARFCN从36000~65531。

PCI就是物理小区ID，LTE中对于信道的加扰时的扰码很多情况下是和PCI有关的，所以一旦PCI规划不好，则相邻小区的用户可能相互之间产生干扰，说白了就是影响数据的正确译码PCI跟参考信号RS的发射模式直接相关，2天线情况下，相邻小区PCI模3相同的话，RS信号会存在同频干扰，所以PCI不仅要避免混淆，还要避免模3冲突，规划好不容易。

一手认证题库一、填生题（共0生’母生1分’共50分）1、天线的下倾方式可分为机械下倾_和_电下倾两种，一电下顿通过改变天线振子的相位实现的。

2、天线选择时主要考虑的指标：增益__、和极方式、波瓣宽度3、“塔下黑”又称“塔下阴影”，是指需要覆盖的用户区处在天线辐射方向图下方第一个零深或第二个零深及其附近区域，因此应当选择零点填充天线或内置下倾角天线。

4、慢衰落由障碍物阻挡造成阴影效应，接收信号强度下降；由于多径效应，合成波的振幅和相位随移动台的运动起伏变化很大，称为快衰落。

5、移动通信系统目前采用TDMA、CDMA和FDMA三种多址方式，GSM 采用TDMA和FDMA相结合多址方式。

6目前GSM900频段的上行工作频率为890-915MHz，GSM规范中要求同频干扰保护比》=9dB，第一邻频干扰保护比》=-9dB。

7、NCC与BCC组成BSIC，如果用十进制表示，NCC从0-乙，BCC从0-Z。

8、GSM系统中，系统消息在BCCH和SACCH信道上下发；手机处于空闲状态时，短消息在SACCH信道上发送。

9、空闲状态下手机显示的是驻留小区的BCCH信道的接收电平，通话状态下手机显示的是服务小区TCH信道的接收电平。

10、随着移动台离开基站的距离的变化，逐步指示移动台应提前发送的时间，这GSM中称为一时间提前量英文缩写为_TA^。

11、为了减少快衰落的影响，GSM采用技术实现时间分集，跳频一技术实现频率分集，单极化天线技术实现空间分集12、跳频参数的必须三个参数为MAIO、_HSN和MA。

13、（华为）正常切换算法主要包括PBGT_、分层分级切换、边缘切换。

14、根据网络对位置更新的标识不同，位置更新可分为三类：周期性位置更新、正常位置更新和IMSI附着（对应用户开机）。

15、在通话过程，MS读取系统消息中BA2表获取邻区频点列表，然后对这些频点进行测试，形成测量报告。

16、手机开机时进行小区选择的准则是_C1，手机在空闲状态下进行小区重选的准则是C2。
