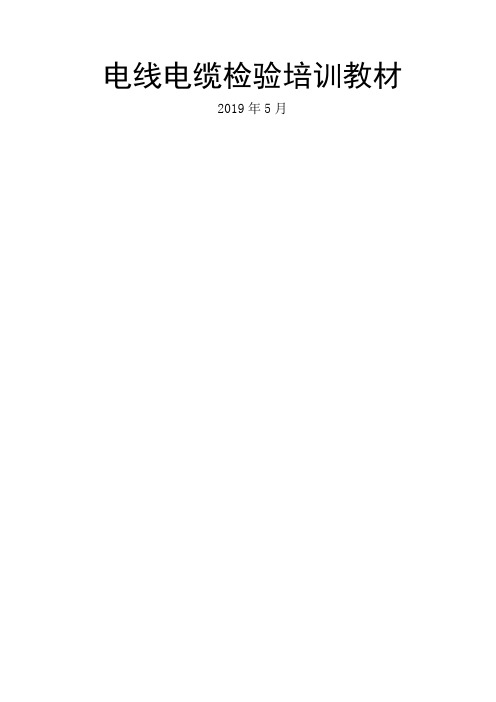

电线电缆检验培训教材2019年5月第一章检验一、电线电缆检验在电线电缆制造中的作用和任务电线电缆产品检验是严格贯彻执行国家对产品质量的方针、政策和上级颁布的电线电缆技术产品标准及有关保证产品质量的制度。

实践证明，电线电缆产品质量的好坏关系到用电的安全，关系到人民生活质量的改善，关系到企业的声誉。

但是高产优质的电线电缆产品绝不是单凭检验判断出来的，而是在设计与生产过程中制造出来后年再经检验判断出优质产品。

产品质量是企业综合反映，所以，提高电线电缆产品质量是企业全体员工的责任。

要提高产品质量，必须推广全面质量管理，依靠群众，保证产品质量。

产品质量检验不仅是全面质量管理工作的一个重要组成部分，也是生产过程中保证产品质量不可缺少的一道工序，是保证产品质量的重要手段。

所以，必须不断地加强对电线电缆产品质量的质量检验工作。

什么叫产品质量检验？产品质量检验就是借助于某种手段或方法，测定产品质量的特性，然后把测定的结果同既定的质量标准做比较，从而对该产品做出合格或不合格的判断。

检验总是对既定成果而言，因而也是“事后”的，所以，单纯的质量检验也称为事后检验，其主要任务是“把关”原材料不合格不进车间，半成品不合格不转入下道工序，即根据产品质量要求，把不合格品剔除出来，不使之投入生产转入下一工序或产品出厂。

这种事后检验，对于防止不合格品混入生产或出厂，保证产品质量是完全必要的。

就我们企业目前的实际情况来看，今后必须检查严格地“把关”，毫不放松。

但是，光靠检验毕竟还是被动的，把保证产品质量的重点放在检验上是不能从根本上解决质量问题的。

把关再严，也只是把废品挑选出来，而不能解决产生废品的原因等问题，应实行把关与积极预防相结合，以预防为主的原则，以及检验人员实行卡、防、帮、讲的工作方法。

卡：即把关；防：即预防产生废品，防患于未然；帮：及对操作人员进行技术指导，共同解决质量问题；讲：即宣传质量第一的方针，就是针对单纯质量检验的弱点提出来的。

10KV电缆振荡波试验技术分析摘要：电缆局部放电是指电缆绝缘介质在高电场强度作用下，发生在电极之间的未贯穿放电，只存在于绝缘的局部位置，故称之为局部发电，局部放电能量较少，在短时间内不会影响其绝缘强度，但是日积月累下会导致绝缘击穿，最终使其发生故障，因此应及时进行局部放电试验，以排除隐患。

振荡波局放试验是一种较为先进的试验方式，故本文基于振荡波的10KV电缆局部放电试验研究，以加强其在实践中的应用。

关键词：10kV电缆；局部放电；振荡波一、振荡波电压法的工作原理与构成部件1.振荡波的试验原理振荡波的试验原理是利用电感线圈与电缆的等值电容两者之间的串联谐振，使电缆缺陷处在振荡电压的多次极性转换的过程中，进而使局部激发出放电信号，并通过使用高频耦合器对该信号进行测量，以达到试验检测的目的。

振荡波检测局部放电的试验方法回路主要可以分为以下两个方面：一个方面是直流电源回路，另一个方面是电感和电缆电容的充电和放电的过程，即振荡过程；我们可以通过快速切换开关来实现这两个部分的相互转换。

在使用振荡波检测局部试验的10kV电缆过程中，应当根据具体的实际状况，施加直流预电压，且在28kV以下。

当半导体开关闭合后，被测试的电感和电缆之间会出现阻尼振荡。

当电缆电容范围在0.05至2微法之间可以被振荡波检测局部放电装置检测到。

但是，假如被测试的电缆长度达不到，为了使振荡频率控制在所需范围内，这时，需要再并联上一个电容。

2.局部放电定位原理振荡的过程中，电缆经过脉冲反射法可以对局部放电的信号进行定位，它的详细原理是：如果电缆长度被测试的为L，当局部放电发生在距测试端x处的位置时，这时脉冲的传播就会沿着电缆往两个相反方向：一个脉冲到达测试端的时间为t1；而另一个脉冲到达测试的另一端，且会产生反射在电缆测试的另一端，然后，经过t2再次传播到达测试端。

然后我们可以经过到达测试端两个脉冲到达的时间以及两者之间的距离，就可以进行计算局部放电的位置并加确认。

振荡波电缆局部放电检测和定位技术基本原理研究随着城市电网电缆化率的程度不断提高,社会发展和进步对供电可靠性的要求也不断提高，如何准确掌握配电电缆的健康状态，制定正确的检修对策，避免因电缆本身质量问题导致的突发性事故的发生，变得尤为重要。

研究发现，电缆的局部放电量与其绝缘状况密切相关，局部放电量的变化预示着电缆绝缘可能存在危害电缆安全运行的缺陷。

目前，国际上应用比较广泛的振荡波电缆局部放电检测和定位技术，能够有效检测和定位配电电缆局部放电的位置且检测本身不对电缆造成伤害。

本文主要从该系统的电源技术、抗干扰技术、定位技术、典型案例等方面进行介绍，为该技术的进一步推广应用、改进创新提供技术参考。

近十年来,挤塑型电力电缆特别是XLPE电力电缆由于其绝缘性能好、易于制造、安装方便、供电安全可靠、有利于城市和厂矿布局等优点，在城市电网中得到广泛使用.但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因在绝缘介质与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出,在这些气隙和杂质尖端处极易产生局部放电，同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。

由于 XLPE 等挤塑型绝缘材料耐放电性较差,在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿,造成重大事故。

根据北京市电力公司相关统计资料表明，电缆老化、附件质量和工艺不良在 10kV 电缆故障中占有较大比重。

随着电缆运行时间的不断增长，潜伏的局部缺陷对城市电网可靠性的危害将会越来越突出，对供电质量和公司形象造成的危害也会越来越大。

因此，引进先进技术及时检测出电缆潜伏性缺陷的要求也越来越迫切。

根据 2007 年北京市电力公司对新能源电网公司开展国际对标的重要成果并参考国内外相关文献资料,采用振荡波电缆局部放电检测和定位技术对配电电缆进行测试，能够及时发现和定位潜伏性局部放电缺陷且不会对电缆造成伤害，可以大大提高供电可靠性。

电缆振荡波局放测试系统OHV M30中文操作手册Cable Testing / Diagnosis电缆测试/ 局放诊断OHV diagnostic Gmbh前言生产商德国OHV公司的建议：本操作手册可作为操作指导或参考资料，能尽快地解答相关疑问并解决所遇到的问题。

如有问题，请首先仔细阅读本用户手册，阅读时，请根据目录仔细阅读相关章节。

如仍有问题，请与OHV 中国办事处联系。

本操作手册为OHV公司版权所有。

事先未取得OHV公司书面同意，不得用影印或其他方式复制本操作手册。

OHV公司保留更改操作手册内容的权利，恕不另行通知。

OHV公司对操作手册的任何印刷错误或不妥之处不负有任何责任。

此外，对于操作等所造成的直接或间接的损失也不负有任何责任。

质量保证OHV公司将按下述条款对所销售产品提供质量保证:OHV公司提供的质量保证有效期为24个月（从交货日期算起）。

若OHV公司在质量保证期内提供配件，配件的质量保证期与所售产品的质量保证期同步（不顺延），除非所剩质量保证期不足90天。

质保期内，产品维修须由OHV公司或其授权的服务站进行。

交货期后10天内，若产品外表有明显瑕疵，如用户提出的此类问题我公司会给予适当处理。

产品置放于不合规格的条件下；储存、运输或使用不当；以及由未经OHV 公司授权的单位维修或安装而造成的任何故障或损失均不在质量保证范围内。

由于自然磨损、破裂、强力事件、以及使用非OHV公司的原装配件而引起的损坏均不在质保范围内。

OHV公司对自行维修或更换配件而造成的损坏不承担任何责任，除非损坏是由OHV公司维修人员的重大疏忽或故意的情况下造成，轻微疏忽可忽略不计。

1.设备描述1.1 简介OHV M30系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。

系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。

M30系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。

系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。

电缆振荡波局放及耐压检测技术方案XXXXX有限公司2018年9月目录一、背景介绍 (1)二、依据标准 (1)三、技术数据表 (1)四、检测设备及系统介绍 (2)4.1电缆振荡波OWTS局放测试系统 (3)4.2双端定位系统 (4)4.3应用范围 (5)4.4四联法电缆状态检修解决方案 (5)五、项目实施计划 (6)5.1 现场检测 (6)5.1.1 检测准备 (6)5.1.2电缆检测步骤 (7)5.1.3 进度预估 (8)5.2检测安全措施 (8)5.2.1安全目标 (8)5.2.2安全措施 (8)5.2.3低压触电防范措施 (9)5.2.4电气检测安全措施 (9)5.3 组织措施 (10)5.4环境保护及文明施工 (11)一、背景介绍电缆振荡波测试系统（OWTS，Oscillating Wave TestSystem）是近年来国内外应用效果良好的一种用于 XLPE 电力电缆的检测技术。

OWTS 系统的测试原理是先对被测电缆加压，之后在电缆中产生几十到几百赫兹频率的阻尼振荡电压（接近于电缆的工频实际运行状态），使电缆绝缘薄弱处产生局放，最终根据接收到局放脉冲的信号对电缆进行局放水平计算并定位。

由于振荡测试过程时间极短，仅约为几百毫秒，对电缆的损害几乎可以忽略不计；谐振电压频率接近工频，试验情况与电缆实际运行情况十分接近；不仅能够测量电缆内部缺陷的严重程度，更能对缺陷进行定位；体积小、便于携带。

OWTS 系统拥有的这些优良特征，使它成为电缆绝缘的主要检查方式。

二、依据标准三、技术数据表OHV M30+ / M60+系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。

系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。

系统在测试过程中产生的阻尼交流电压最高可达30-60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC 一体，即可测量电缆的振荡波局放（双端定位测试）又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。

振荡波局部放电技术在电缆绝缘缺陷检测中的应用李波①（包钢集团电气有限公司检测中心　内蒙古包头）摘　要　在电缆线路逐渐增多、供电可靠性愈发被重视的现状下，电力电缆自身运行状态的预知预防工作显得越发重要。

在此背景下，运用振荡波局部放电技术来检测电缆绝缘缺陷，能在电缆投入前完成交接试验检测，同时还能用于预防性试验中，提前感知到电缆早期绝缘缺陷，并加以处理，可有效的防止事故发生，保证供电可靠性。

鉴于此，本文就振荡波局部放电技术在电力电缆绝缘缺陷分析中的应用展开讨论，以供参考。

关键词　振荡波　电力电缆　绝缘缺陷中图法分类号　ＴＧ１５５．４ 文献标识码　ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ Ｚ２ ０７２１　前言１．１　局部放电概念局部放电是电气放电的一种形式，它指的是导体间的绝缘仅被部分桥接时发生的放电现象。

这种放电可能发生在导体附近，也可能不是。

我们也可以理解，当绝缘体内部或绝缘体表面电场特别集中时，会发生局部放电。

由此可见，局部放电发生在高电场强度下绝缘体内电场较低的部分，表现为小范围内气体杂质、固体或液体介质的击穿等。

［１］局部放电现象的持续时间较短，不超过１微秒，通常会伴随着声音、光线、热量和电流等其他现象。

１．２　局部放电产生的原因在外施电压下，绝缘系统中某些区域的电场高于平均电场而产生放电，而其他区域低于平均电场保持绝缘状态，电场的分布不均就产生了局部放电［２］。

不均匀电场的形成主要有以下几个原因。

（１）由于不当的制作工艺，使绝缘介质中混入金属微粒、气隙等杂质；（２）在电缆线路的安装时，因为受到安装环境和施工人员素质的影响，使电缆附件中掺入杂质、电缆附件安装错误等人为因素；（３）在电缆运行时，会受到周围环境的影响，绝缘介质逐渐老化，材质变得不均匀，进而发生局部放电。

１．３　电力电缆局部放电的危害（１）电缆绝缘高分子材料（通常是交联聚乙烯）的化学结构会受到局部放电电离产生的电子和离子的冲击，导致材料裂解和高分子结构的破坏；（２）发生局部放电时，会伴随有温升现象，热量不易散出，将导致绝缘性能降低；（３）气隙中含有氧、氮时，放电发生会产生强烈的氧化剂和腐蚀剂，会对电缆产生化学破坏。
