生物质电厂生产流程---简明PPT课件

生物质发电厂生物质发电是一种利用生物质作为燃料来产生电力的技术，被广泛应用于能源生产领域。

生物质发电厂是指专门用于生物质发电的建筑。

这些发电厂通常包括生物质储存区、燃烧设备、发电设备等部分。

生物质的来源生物质是指来自植物和动物的有机物质，如木材、农作物残渣等。

生物质发电厂通常使用的生物质包括秸秆、木屑、废弃农作物等。

这些生物质资源是可再生的，相对环保，是一种重要的替代能源。

生物质发电工艺生物质发电主要通过燃烧生物质来产生热能，然后利用蒸汽发电的方式转化为电能。

典型的生物质发电工艺包括以下几个步骤：1.生物质收集与储存：生物质发电厂需要大量的生物质作为原料，因此需要建立完善的生物质收集和储存系统，确保原料供应充足。

2.燃烧炉燃烧：生物质原料被送入燃烧炉中，燃烧释放热能，将水加热生成蒸汽。

3.蒸汽涡轮发电：蒸汽通过涡轮驱动发电机发电，产生电能。

4.发电系统：将生成的电能送入电网，供电给用户。

生物质发电的优势相比于传统的化石能源，生物质发电具有以下优势：•生物质资源丰富：生物质可以通过农业、林业等方式大量生产，是一种可再生资源。

•环保：生物质燃烧产生的二氧化碳可以被植物吸收，形成循环利用，较少对环境造成污染。

•多样性：不同类型的生物质可以被利用，适合各种地区的发展。

生物质发电在能源领域的应用生物质发电在欧洲、北美等地已经得到广泛应用。

生物质作为一种清洁可再生能源，逐渐受到更多国家的关注和推广。

生物质发电不仅可以减少对化石能源的依赖，还可以带动当地农业生产和经济发展。

总的来说，生物质发电是一种环保、可持续的能源发电方式，有着广阔的应用前景。

未来随着技术的不断进步和生物质资源的开发利用，生物质发电将在能源领域发挥越来越重要的作用。

生物质能源的生产过程生物质能源是一种可再生能源，指的是利用植物、动物和微生物等生物质材料作为原料，通过化学或生物反应转化为可用能源的过程。

生物质能源的生产过程分为四个主要步骤：原料采集、预处理、转化和利用。

一、原料采集生物质能源的原料采集主要包括农作物秸秆、木材废料、农畜禽粪便和沼气池沼液等。

这些原料可以通过农田、林地、畜禽养殖场和沼气工厂等地采集得到。

采集原料应遵循可持续发展原则，选择可再生及清洁资源，避免破坏生态环境。

二、预处理预处理是生物质能源生产过程的重要环节，旨在提高原料的可转化性和能源产率。

常见的预处理方法包括物理力学处理、化学处理和生物处理。

物理力学处理包括研磨、切碎和压榨等，以增加原料的比表面积和利用率；化学处理包括酸碱处理、脱硫和脱氮等，以去除原料中的杂质和有害物质；生物处理主要是利用微生物进行降解和转化。

三、转化生物质能源的转化主要分为热化学转化和生物化学转化两种方式。

1. 热化学转化热化学转化是指利用高温和压力条件下，将生物质原料转化为气体、液体或固体燃料。

常见的热化学转化方式有气化、燃烧和裂解等。

- 气化：将生物质原料在高温和缺氧条件下转化为合成气（一氧化碳和氢气），可用于发电、制造液体燃料等。

- 燃烧：将生物质原料以固体形式直接燃烧释放热能，用于供热或发电。

- 裂解：将生物质原料在高温和缺氧条件下裂解为液体燃料，如生物柴油和生物乙醇。

2. 生物化学转化生物化学转化是指利用微生物和酶等生物催化剂，通过发酵、发酵和微生物降解等过程，将生物质原料转化为生物燃料或化学品。

常见的生物化学转化方式有生物乙醇发酵、生物柴油生产和生物气体发酵等。

- 生物乙醇发酵：利用酿酒酵母将植物纤维素等转化为乙醇，可用作燃料或化学原料。

- 生物柴油生产：利用微生物或酶将油脂转化为生物柴油，可替代传统石油柴油。

- 生物气体发酵：利用厌氧菌将有机废弃物转化为沼气，可用于发电、供热和燃料等。

四、利用生物质能源的利用方式多样，可以用于发电、供热、制冷、照明和交通等领域。

生物质电厂发电流程及其设备简介单位简介五河县凯迪绿色能源开发有限公司隶属于阳光凯迪新能源集团有限公司,凯迪集团就是我国从事生物质能综合开发利用得专业化公司。

公司利用国际先进得生物质直燃发电技术与中国丰富得生物质资源,投资建设生物质发电项目,并上下延伸产业链,生产、加工生物质能燃料以及灰份得再循环利用等。

目前,公司致力于发展成为全球最大得生物质发电专业公司。

公司得发展目标就是:奉献环保,造福人类。

以可再生能源为主体,生物质发电为基础,建立生物质循环体系,延伸产业链,加快生物质资源得综合开发利用与农林电一体化发展步伐,致力于发展成为世界先进得可再生能源企业。

我厂发电流程生物质发电厂就是利用桔梗、树皮等燃料得化学能产出电能得工厂,即为燃料得化学能→蒸汽得热势能→机械能→电能。

在锅炉中,燃料得化学能转变为蒸汽得热能,在汽轮机中,蒸汽得热能转变为轮子旋转得机械能,在发电机中机械能转变为电能。

炉、机、电就是生物质发电厂中得主要设备,亦称三大主机。

辅助三大主机得设备称为辅助设备简称辅机。

主机与辅机及其相连得管道、线路等称为系统。

国能生物发电集团得原料就就是桔梗、树皮。

桔梗、树皮用车运送到发电厂得草料场,再用输料输送草料。

最后送入锅炉得炉膛中燃烧。

燃料燃烧所需要得热空气由送风机送入锅炉得空气预热器中加热,预热后得热空气,经过风道一部分送入料仓作干燥以及送料粉,另一部分直接引至燃烧器进入炉膛。

燃烧生成得高温烟气,在引风机得作用下先沿着锅炉得倒“U”形烟道依次流过炉膛,水冷壁管,过热器,省煤器,空气预热器,同时逐步将烟气得热能传给工质以及空气,自身变成低温烟气,经除尘器净化后在排入大气。

桔梗、树皮燃烧后生成得灰渣,其中大得灰子会因自重从气流中分离出来,沉降到炉膛底部得冷灰斗中形成固态渣,最后由排渣装置排入灰渣沟,再由灰渣泵送到灰渣场。

大量得细小得灰粒(飞灰)则随烟气带走,经除尘器分离后也送到灰渣沟。

炉给水先进入省煤器预热到接近饱与温度,后经蒸发器受热面加热为饱与蒸汽,再经过热器被加热为过热蒸汽,此蒸汽又称为主蒸汽。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载生物质电厂工程流程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容生物质电厂工程流程（附主要设备目录）主机§ 锅炉§ 汽轮机§ 发电机辅机§ 粉碎机§ 上料仓§ 上料机(称重式)§ 炉前给料仓系统§ 电除尘器§ 引风机(静调或动调)§ 高压加热器§ 低压加热器§ 送风机（动调）§ 一次风机(动调)§ 引风机(静调或动调)§ 除氧器(有头或无头)§ 汽机房行车§ 汽动给水泵组§ 电动给水泵组(含电机)§ 给水泵汽轮机§ 凝结水泵§ 闭式水换热器（板式或管式）（有供热）§ 高低压旁路§ 胶球清洗装置§ 循环水凝汽器§ 进出口蝶阀§ 闭式水泵§ 低加疏水泵§ 小机真空碟阀§ 气力除灰系统§ 捞渣机§ 碎渣机§ 埋刮板输送机§ 高压厂用变压器§ 启备变§ 主变压器§ 给水、炉水自动加药系统§ 自动取样分析系统及凝汽器检漏监测系统§ 皮带输送机§ 基建楼电梯§ 渣仓、高效浓缩机§ 生产检修楼变频多联机集中空调系统§ 柴油发电机组§ 四大管道§ 液压拉紧装置§ 全厂空压机§ 全厂压缩空气储气罐§ 全厂空气净化装置§ 500KV气体绝缘开关设备(GIS)§ 发电机断路器§ 高频开关电源§ 及直流屏§ UPS系统(交流不停电电源屏（主机80KVA）§ 阀控式密闭§ 蓄电池§ 浆液循环泵（进口）§ 浆液循环泵（国产）§ 真空皮带脱水机§ 锅炉电梯§ 四大管道管件（进口）§ 热机全厂减温减压器§ 汽轮机在线油净化装置§ 水压试验堵阀§ 电动犁式卸料器、三通§ 缓冲锁气器§ 除铁器§ 皮带秤§ 循环动态校验装置§ 除灰用泵§ 锅炉补给水处理设备§ 汽机房屋顶风机§ 循环水泵§ 循环水泵出口液动碟阀§ 网蓖式清污机§ 凝结水精处理§ 凝结水输送泵、停机冷却水泵§ 炉供油泵§ 凝汽器循环水坑排水泵§ 润滑油输送泵§ 电动滤水器及各型手动滤网§ 抽汽止回阀(进口)§ 给水系统闸阀(进口)§ 高加给水进出口三通阀(进口)§ 抽汽、辅汽及凝结水系统闸阀(进口) § 抽汽及辅汽三偏心碟阀(进口)§ 厂用电快速切换装置§ 发变组保护§ 故障录波仪§ 离相封闭母线§ 调度交换机§ 行政程控交换机§ 通信电源§ 循环水联络碟阀§ 循环水伸缩节§ 废水处理系统§ 箱缸、地坑搅拌器§ 集控楼继电器室恒温恒湿空调机§ 主厂房电动百叶窗§ 氧化风机§ 挡板门§ 溢流器§ 脱硫废水处理系统§ 循环水泵房及雨水泵房水工机械(循环水泵房粗拦污栅及导槽、雨水泵房拦污栅清污机、雨水泵房镍铬铸铁闸门和电动启闭机)§ 小汽机排汽管(补偿器)§ 辅助蒸汽联箱§ 检修贮油箱§ 汽水系统调节阀(进口)§ 疏水阀(进口)§ 中性点接地电阻柜§ 干式变压器§ 10KV开关柜§ 主厂房区380V开关柜§ 水冷冷水机组§ 组合式空气处理机组、降温通风机组、机械送风机组§ 布袋除尘器§ 组合式空气处理机组§ 降温通风机组§ 机械送风机组§ 脱硫搅拌器(进口)§ 脱硫烟道合金钢(进口)§ 石膏仓刮刀(进口)§ 雨水泵§ 生活污水处理设备§ 循环水泵房门式起重机§ 循环水处理加药设备、渣水处理加药设备§ 锅炉补给水处理进口阀门§ 脱硫清水泵、脱硝废水泵、§ 化学水泵§ 辅控网§ 主机进口DCS§ 脱硫DCS（进口）§ 脱硝非标容器§ 进口截止阀§ 国产电动闸阀§ 国产电动及气动截止阀、§ 电动球阀§ 国产电动碟阀§ 等离子暖风器§ 料场温度监测装置§ 全厂火灾报警系统及消防控制系统、特殊消防§ 10KV微机综合保护装置及厂用电气监控管理系统§ 整体换热机组§ 输料系统自动§ 喷水装置§ 暖通水系统定压装置§ 闭式冷却塔§ 飞灰分选装置§ 工业闭路电视监控系统§ 除雾器(进口)§ 脱硫非金属烟道补偿器§ 进口浆液阀门（进口）§ 淡水补给水（深井泵）§ 等离子点火装置§ 烟囱复合钛钢板§ 主厂房钢结构§ 主厂房彩钢板§ 汽动给水泵组隔振动基础§ 全厂检修起吊设备§ 脱硫交流不停电电源屏（ups30KVA）§ 零功率切机控制屏§ 66kV升压站计算机监控系统（NCS）§ 机组排水槽罗茨风机§ 暖通自动控制系统§ 增压风机非标起重机§ 脱硫水冲洗管§ 脱硫浆液调节阀进口§ 脱硫喷淋用喷嘴§ 四大管道配管(含电厂现场焊接材料）§ 四大管道支吊架§ 循环水管道补偿器§ 风量测量装置§ 脱硫石膏排出泵变频调速器成套§氨区成套仪表§ 仿真系统§ 手摇刷式过滤器§ 脱硫区域－风冷恒温恒湿屋顶组合式空调机§ 风冷调温常规型除湿机、§ 水冷立柜式空调机§ 吸收塔喷淋层FRP管§ 国产浆液阀门§ 吸收塔内滤网§ 脱硫码头开关柜§ 精处理树脂§ 生产及生活区网络设备§ 国产电动蝶阀§ 皮带§ 水环式真空泵§ 增压风机工程建设项目前期工作流程建设项目设计阶段工作流程建设项目准备阶段工作流程工程建设项目管理流程施工准备流程项目风险管理与信息管理流程竣工验收流程工程项目监理工作基本流程施工阶段工程投资控制流程施工阶段工程进度控制流程质量控制流程安全监理控制流程合同管理控制流程组织协调控制流程工程质量问题及工程质量事故处理流程工程洽商控制及签证工作流程工程竣工验收控制流程保修阶段监理工作流程。

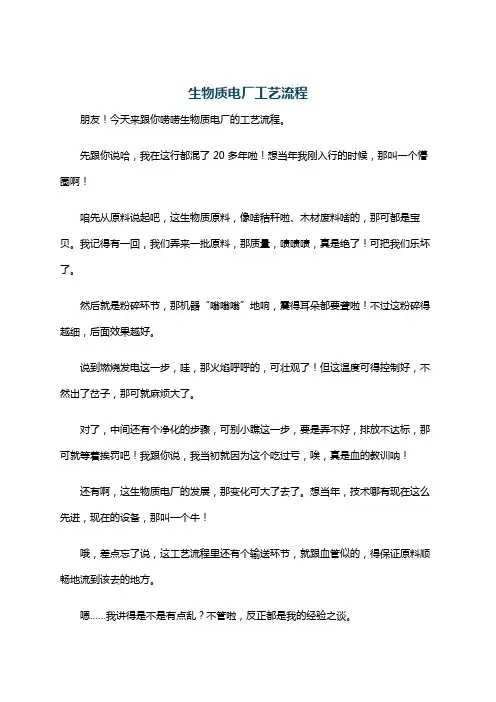

生物质电厂工艺流程
朋友！今天来跟你唠唠生物质电厂的工艺流程。

先跟你说哈，我在这行都混了 20 多年啦！想当年我刚入行的时候，那叫一个懵圈啊！
咱先从原料说起吧，这生物质原料，像啥秸秆啦、木材废料啥的，那可都是宝贝。

我记得有一回，我们弄来一批原料，那质量，啧啧啧，真是绝了！可把我们乐坏了。

然后就是粉碎环节，那机器“嗡嗡嗡”地响，震得耳朵都要聋啦！不过这粉碎得越细，后面效果越好。

说到燃烧发电这一步，哇，那火焰呼呼的，可壮观了！但这温度可得控制好，不然出了岔子，那可就麻烦大了。

对了，中间还有个净化的步骤，可别小瞧这一步，要是弄不好，排放不达标，那可就等着挨罚吧！我跟你说，我当初就因为这个吃过亏，唉，真是血的教训呐！
还有啊，这生物质电厂的发展，那变化可大了去了。

想当年，技术哪有现在这么先进，现在的设备，那叫一个牛！
哦，差点忘了说，这工艺流程里还有个输送环节，就跟血管似的，得保证原料顺畅地流到该去的地方。

嗯……我讲得是不是有点乱？不管啦，反正都是我的经验之谈。

我记得好像还有个啥细节没说，哦，对了，是那个监测系统！这玩意可重要了，时时刻刻盯着，有啥问题能马上发现。

朋友，你听我这么一说，是不是有点感觉啦？要是有啥不懂的，尽管问我，咱接着唠！。

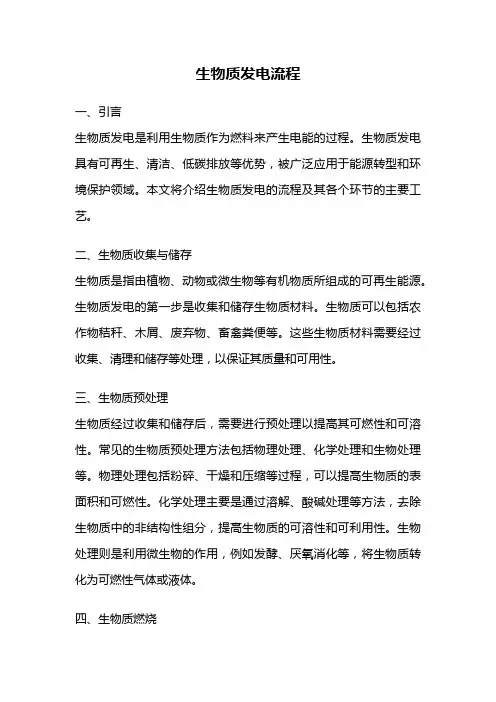

生物质发电流程一、引言生物质发电是利用生物质作为燃料来产生电能的过程。

生物质发电具有可再生、清洁、低碳排放等优势，被广泛应用于能源转型和环境保护领域。

本文将介绍生物质发电的流程及其各个环节的主要工艺。

二、生物质收集与储存生物质是指由植物、动物或微生物等有机物质所组成的可再生能源。

生物质发电的第一步是收集和储存生物质材料。

生物质可以包括农作物秸秆、木屑、废弃物、畜禽粪便等。

这些生物质材料需要经过收集、清理和储存等处理，以保证其质量和可用性。

三、生物质预处理生物质经过收集和储存后，需要进行预处理以提高其可燃性和可溶性。

常见的生物质预处理方法包括物理处理、化学处理和生物处理等。

物理处理包括粉碎、干燥和压缩等过程，可以提高生物质的表面积和可燃性。

化学处理主要是通过溶解、酸碱处理等方法，去除生物质中的非结构性组分，提高生物质的可溶性和可利用性。

生物处理则是利用微生物的作用，例如发酵、厌氧消化等，将生物质转化为可燃性气体或液体。

四、生物质燃烧生物质燃烧是生物质发电的核心环节。

预处理后的生物质被送入锅炉或燃烧炉中进行燃烧，产生高温和高压的蒸汽。

这些蒸汽可以驱动汽轮机，通过旋转发电机产生电能。

同时，燃烧过程中释放的烟气可以通过烟气净化系统进行处理，以减少对环境的污染。

五、余热回收生物质燃烧产生的烟气中含有大量的热能，可以通过余热回收技术进行利用。

余热回收系统可以将烟气中的热能转化为蒸汽或热水，用于加热生产过程或供暖。

这样不仅可以提高能源利用效率，还可以减少对其他能源的需求，降低能源消耗和成本。

六、废弃物处理生物质发电过程中产生的废弃物包括燃烧后的灰渣和烟气净化系统中的固体废物。

这些废弃物需要进行合理处理，以减少对环境的不良影响。

灰渣可以进行资源化利用，例如用于土壤改良、建筑材料等方面。

固体废物则需要进行分类和处理，以达到环保要求。

七、电力输送与利用生物质发电产生的电能需要通过输电线路进行输送，最终供应给用户使用。
