轴承的公差等级及公差等级知识2009-1-7 16:56:05一,确定公差的两个基本要素轴承公差带是由标准公差和基本偏差两个基本要素确定的，标准公差确定公差带的大小；基本偏差确定公差带相对于零钱的位置。
1）标准公差：标准公差是由国家标准规定的，用于确定公差带大小的任一公差。
公差等级确定尺寸的精确程度，国家标准把公差等组分为20个等级，分别用IT01、IT0、IT1～IT18表示，称为标准公差，IT （International Tolerance）表示标准公差。
当基本尺寸一定时，公差等级愈高，标准公差值愈小，尺寸的精确度就愈高。
基本尺寸和公差等级相同的孔与轴，它们的标准公差相等。
为了使用方便，国家标准把≤500的基本尺寸范围分为 13尺寸段，按不同的公差等级对应各个尺寸分段规定出公差值，并用表的形式列出。
2）基本偏差；国家标排规定用来确定公差带相对于零线位置的上偏差或下偏差；一般为最靠近零线的那个偏差为基水偏差。
当公差带位于零线的上方时，基本偏差为下偏差；当公差带位于零钱的下方时，基本偏差为上偏差，如图2 所示。
二,公差等级表(GB/T1804－2000)线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值轴承公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5三,轴承滚子的公差等级圆柱和圆锥滚子公差分为四级：0、Ⅰ、Ⅱ、Ⅲ级，公差等级依次降低。

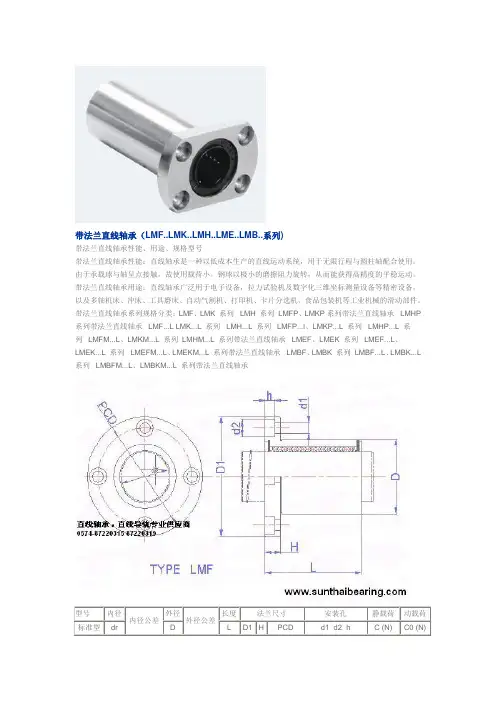

带法兰直线轴承（LMF..LMK..LMH..LME..LMB..系列)带法兰直线轴承性能、用途、规格型号带法兰直线轴承性能：直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。
由于承载球与轴呈点接触，故使用载荷小。
钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动。
带法兰直线轴承用途：直线轴承广泛用于电子设备，拉力试验机及数字化三维坐标测量设备等精密设备，以及多轴机床、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。
带法兰直线轴承系列规格分类：LMF、LMK 系列LMH 系列LMFP、LMKP系列带法兰直线轴承LMHP 系列带法兰直线轴承LMF...L LMK...L 系列LMH...L 系列LMFP...l、LMKP...L 系列LMHP...L 系列LMFM...L、LMKM...L 系列LMHM...L 系列带法兰直线轴承LMEF、LMEK 系列LMEF...L、LMEK...L 系列LMEFM...L、LMEKM...L 系列带法兰直线轴承LMBF、LMBK 系列LMBF...L、LMBK...L 系列LMBFM...L、LMBKM...L 系列带法兰直线轴承型号内径内径公差外径外径公差长度法兰尺寸安装孔静载荷动载荷标准型dr D L D1 H PCD d1×d2×h C (N) C0 (N)0 -0.0090 -0.011LMF8S 8 15 17 32 5 24 3.4×6.5×3.1 176 225 LMF8 8 15 24 32 5 24 3.4×6.5×3.1 265 402LMF10 10 19-0.013 29 40 6 29 4.5×8×4.1 373 549LMF12 12 21 30 42 6 32 4.5×8×4.1 412 598 LM13 13 23 32 43 6 33 4.5×8×4.1 510 775 LMF16 16 28 37 48 6 38 4.5×8×4.1 775 1180LMF20 20-0.010 32-0.01642 54 8 43 5.5×9.5×5.1 863 1370LMF25 25 40 59 62 8 51 5.5×9.5×5.1 980 1570 LMF30 30 45 64 74 10 60 6.6×11×6.1 1570 2750LMF35 35-0.012 52-0.01970 82 10 67 6.6×11×6.1 1670 3140LMF40 40 60 80 96 13 78 9×14×8.1 2160 4020 LMF50 50 80 100 116 13 98 9×14×8.1 3820 7940LMF60 60-0.01590-0.022110 134 18 112 11×17.5×10.8 4710 1000型号内径内径公差外径外径公差长度法兰尺寸安装孔静载荷动载荷标准型dr D L D1 H PCD d1×d2×h C (N) C0 (N)LMK 6 60.009 12-0.01119 28 5 20 3.4×6.5×3.1 206 265LMK 8S 8 15 17 32 5 24 3.4×6.5×3.1 176 225 LMK 8 8 15 24 32 5 24 3.4×6.5×3.1 265 402 LMK 10 10 19 29 40 6 29 4.5×8×4.1 373 549 LMK 12 12 21 30 42 6 32 4.5×8×4.1 412 598LMK 16 16 28 37 48 6 38 4.5×8×4.1 775 1180LMK 20 20-0.010 32-0.01342 54 8 43 5.5×9.5×5.1 863 1370LMK 25 25 40 59 62 8 51 5.5×9.5×5.1 980 1570 LMK 30 30 45 64 74 10 60 6.6×11×6.1 1570 2750LMK 35 35-0.012 52-0.01270 82 10 67 6.6×11×6.1 1670 3140LMK 40 40 60 80 96 13 78 9×14×8.1 2160 4020 LMK 50 50 80 100 116 13 98 9×14×8.1 3820 7940LMK 60 60-0.01590-0.022110 134 18 112 11×17.5×10.8 4710 10000 LMF、LMK 系列带法兰直线轴承规格型号尺寸表LMH 系列带法兰直线轴承规格型号尺寸表LMFP、LMKP 系列带法兰直线轴承规格型号尺寸表LMHP 系列带法兰直线轴承规格型号尺寸表LMF...L LMK...L 系列带法兰直线轴承规格型号尺寸表LMH...L 系列带法兰直线轴承规格型号尺寸表LMFP...l、LMKP...L 系列带法兰直线轴承规格型号尺寸表LMHP...L 系列带法兰直线轴承规格型号尺寸表LMFM...L、LMKM...L 系列带法兰直线轴承规格型号尺寸表LMHM...L 系列带法兰直线轴承规格型号尺寸表LMEF、LMEK 系列带法兰直线轴承规格型号尺寸表LMEF...L、LMEK...L 系列带法兰直线轴承规格型号尺寸表LMEFM...L、LMEKM...L 系列带法兰直线轴承规格型号尺寸表LMBF、LMBK 系列LMBF...L、LMBK...L 系列带法兰直线轴承规格型号尺寸表LMBFM...L、LMBKM...L 系列带法兰直线轴承规格型号尺寸表。

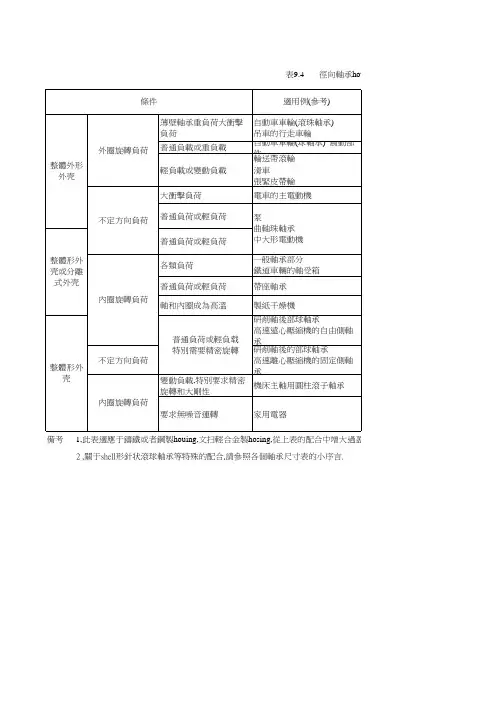

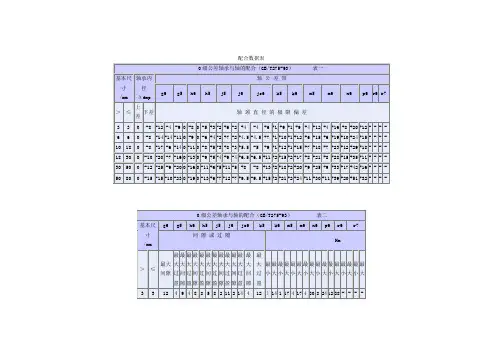

轴承的公差和等级对照表作者：fbearing 发布时间：2008-5-12 9:37:56 文字选择：大中小浏览次数：877轴承的公差和等级对照表轴承的公差和等级对照表摘要：轴承精度GB国家标准分为公差ISOJIS标准具体公差ABEC内圈单位um外圈单位umEABEC内圈单位um外圈单位umDABEC内圈单位um外圈单位umBABEC内圈单位um外圈单位umimgsrchttpwwwcnbearingcomhydtpic3.9jpgborder 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化试验偏心轴的一种加工详解并联机床的设计理论与关键技术无油轴承带动模具行业革命我国轴承寿命强化试验方兴未艾(一)我国轴承寿命强化试验方兴未艾（二）轴承精度按照GB/T307-94>的国家标准可以分为G E D C B.。
这些公差和ISO、JIS等标准对照如下：具体的公差如下：G级/ABEC1级内圈单位： um 外圈单位： um内圈单位： um 外圈单位： um内圈单位： um 外圈单位： um内圈单位： um轴承的精度等级及其选用轴承的等级具体分为四级：PO-P6-P5-P4-P2，PO级为国家规定的标准，也是轴承行业最为普通的标准，所以也叫普通级，现国内的绝大多数的厂商也都是以生产PO级的产品，P 2级为最高精密级！具体也技术参数也有标准的。
简单总结如下：精度的基准滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为0级、6X级、6级、5级、4级、2级六个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承GB307 0级6级5级4级2级角接触球轴承0级6级5级4级2级调心球轴承0级圆柱滚子轴承0级6级5级4级2级圆锥滚子轴承公制系列（单列）GB307 0级6级6级5级4级公制系列（双列、四列）SB/T5341994 0级英制系列SB/CO/T1089 Class4 Class2 Class3 Class0 Class00调心滚子轴承GB307 0级推力球轴承0级6级5级4级推力调心滚子轴承0级GB/T30794标准将轴承等级划分为G E D C B。
