配电线路故障指示与定位技术介绍

配电系统的故障定位与隔离技术配电系统的故障定位与隔离技术随着现代社会对电力需求的不断增长，配电系统已经成为现代生产和生活中不可或缺的一部分。

然而，由于各种原因，配电系统中的故障时有发生。

为了保障电力的正常供应，提高电网的可靠性和稳定性，故障定位与隔离技术成为了配电系统中的重要环节。

故障定位是指在配电系统中发生故障时，准确地确定故障点的位置。

这对于及时修复故障、恢复电力供应至关重要。

常见的故障定位技术包括电压法、电流法和综合法等。

电压法是利用电压变化率进行故障定位，通过测量故障点的电压变化，并结合配电线路的参数来确定故障位置。

电流法则是通过测量故障点电流的大小和方向，结合配电线路的阻抗特性来确定故障位置。

综合法结合了电压法和电流法，通过相互验证和比较，提高了故障定位的精确度和可靠性。

隔离是指在配电系统中发生故障时，将故障部分与正常部分进行隔离，以确保故障不会对整个系统产生进一步的影响。

常见的隔离技术包括断路器隔离、负荷开关隔离和隔离开关等。

断路器隔离是通过断开故障线路的电气连接来实现隔离，以便进行修复和恢复电力供应。

负荷开关隔离是通过切断故障线路与负荷的电气连接，使负荷部分不受故障影响。

隔离开关则是通过将故障线路与其他线路隔离，使故障不会扩散到其他部分。

故障定位与隔离技术的应用，不仅可以提高配电系统的可靠性和稳定性，还可以缩短故障处理时间，减少电力中断对生产和生活的影响。

然而，要想实现故障定位与隔离技术的有效应用，还需要不断提高设备的智能化程度和自动化水平。

通过引入智能监测系统、自动故障检测和定位装置等，可以实现故障的快速定位和隔离，提高整个系统的反应速度和自动化程度。

综上所述，配电系统的故障定位与隔离技术是现代电力系统中不可或缺的一部分。

通过合理应用故障定位与隔离技术，可以提高电力系统的可靠性和稳定性，保障电力供应的连续性和稳定性，为社会经济发展提供强有力的支撑。

随着技术的不断进步和设备的不断更新，相信故障定位与隔离技术将在未来发挥更加重要的作用。

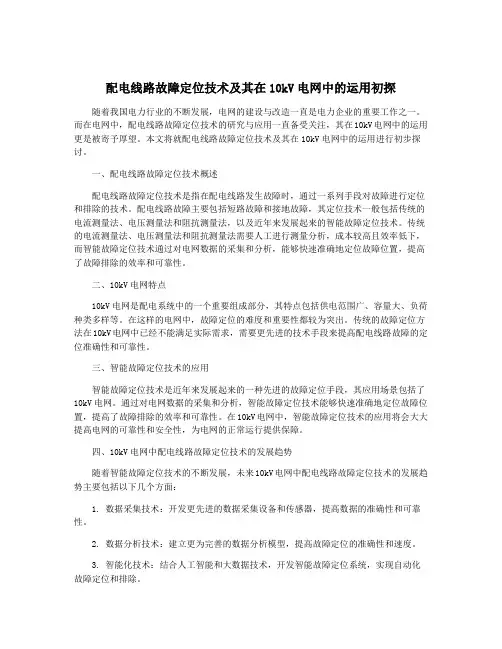

配电线路故障定位技术及其在10kV电网中的运用初探随着我国电力行业的不断发展，电网的建设与改造一直是电力企业的重要工作之一。

而在电网中，配电线路故障定位技术的研究与应用一直备受关注，其在10kV电网中的运用更是被寄予厚望。

本文将就配电线路故障定位技术及其在10kV电网中的运用进行初步探讨。

一、配电线路故障定位技术概述配电线路故障定位技术是指在配电线路发生故障时，通过一系列手段对故障进行定位和排除的技术。

配电线路故障主要包括短路故障和接地故障，其定位技术一般包括传统的电流测量法、电压测量法和阻抗测量法，以及近年来发展起来的智能故障定位技术。

传统的电流测量法、电压测量法和阻抗测量法需要人工进行测量分析，成本较高且效率低下，而智能故障定位技术通过对电网数据的采集和分析，能够快速准确地定位故障位置，提高了故障排除的效率和可靠性。

二、10kV电网特点10kV电网是配电系统中的一个重要组成部分，其特点包括供电范围广、容量大、负荷种类多样等。

在这样的电网中，故障定位的难度和重要性都较为突出。

传统的故障定位方法在10kV电网中已经不能满足实际需求，需要更先进的技术手段来提高配电线路故障的定位准确性和可靠性。

三、智能故障定位技术的应用智能故障定位技术是近年来发展起来的一种先进的故障定位手段，其应用场景包括了10kV电网。

通过对电网数据的采集和分析，智能故障定位技术能够快速准确地定位故障位置，提高了故障排除的效率和可靠性。

在10kV电网中，智能故障定位技术的应用将会大大提高电网的可靠性和安全性，为电网的正常运行提供保障。

四、10kV电网中配电线路故障定位技术的发展趋势随着智能故障定位技术的不断发展，未来10kV电网中配电线路故障定位技术的发展趋势主要包括以下几个方面：1. 数据采集技术：开发更先进的数据采集设备和传感器，提高数据的准确性和可靠性。

2. 数据分析技术：建立更为完善的数据分析模型，提高故障定位的准确性和速度。

电路中的故障诊断与故障定位技术电路的正常运行对于许多设备和系统来说至关重要。

然而，在电路中发生故障是难以避免的。

故障可能会导致电路的停止运行，或者带来其他不利影响。

因此，故障诊断和故障定位技术在电路维护和修复中起着重要作用。

本文将介绍一些常见的电路故障诊断和故障定位技术。

一、常见故障类型在电路中，常见的故障类型包括短路、断路、开路等。

短路是指电路中两个或多个节点之间的电阻几乎为零，导致电流过大。

断路是指电路中出现中断，导致电流无法流通。

开路是指电源与负载之间的连接断开，导致电流无法正确传输。

了解故障类型是故障诊断和故障定位的第一步。

二、故障诊断方法1. 相似性诊断法相似性诊断法是一种常用的故障诊断方法。

它基于相似原理，通过将已知的故障与未知的故障进行比较，找出相似之处，从而确定未知故障。

例如，在一个电路中发现了短路故障。

通过检查其他相似电路的工作情况，可以判断该电路中的短路故障位置。

2. 分割法分割法是一种逐步缩小故障范围的方法。

首先将整个电路分成几个部分，然后对每个部分进行测试，找出故障所在的部分，再进一步细分，逐步查找故障点，最终确定故障位置。

3. 瞬态故障分析法瞬态故障分析法是一种通过瞬态响应来确定故障的方法。

当电路发生故障时，会产生特定的瞬态响应。

通过对瞬态响应进行分析，可以识别故障类型和位置。

三、故障定位技术1. 电路板测试技术电路板测试技术是一种常用的故障定位技术。

通过对电路板上的各个元件进行测试，可以确定故障所在的位置。

常见的电路板测试技术包括X射线检测、红外检测、电子显微镜等。

2. 线路追踪技术线路追踪技术是一种通过追踪信号路径来确定故障位置的方法。

通过在电路中注入信号，并使用相应的探测设备，可以找到信号中断或损坏的位置，从而确定故障点。

3. 热成像技术热成像技术是一种通过检测电路中异常温度来确定故障位置的方法。

当电路中发生故障时，通常会导致局部温度异常。

通过使用红外热像仪等设备，可以检测出温度异常的区域，从而定位问题所在。

配电线路故障定位的方法供电系统是保证正常、平安供电的关键，但是供电系统会受到一系列因素的影响，比如：地理环境因素、自然条件因素以及人为破坏因素等，进而使配电线路引发故障，进一步使配电线路运行的牢靠性及平安性受到影响。

在这样的状况下，便有必要把握配电线路故障定位方法。

但是，常规的一些方法存在不足。

鉴于此，本课题针对“配电线路故障定位的有用方法”进行分析具备肯定的价值意义。

一、常规配电线路故障定位技术的缺失点分析针对配电线路故障，常规的定位技术主要体现在两大方面，一方面是结合工作阅历完成相应的定位工作，另一方面是针对配电线路实行分段检测措施。

但这两方面技术均存在肯定的缺失，详细表现如下：（一）结合工作阅历完成相应的定位传统模式下，在配电线路故障修理过程中，常由阅历丰富的工作人员参加工作，结合电路的实际工作状况，完成配电线路故障的分析及推断，进一步对可疑的故障点进行检查。

对于这种策略来说，需参加工作的检测工具备很丰富的专业技术及阅历，同时需消耗较大的人力资源及物力资源，比如针对故障资料进行收集、查阅等，明显这不符合检测经济性的要求。

与此同时，实行此类方法，通常只能够将故障产生的范围确立下来，但是难以对故障点进行明确定位，特殊是处于简单的地质环境下，会受到气候等因素的影响，进而消失故障点推断错误的状况。

（二）针对配电线路实行分段检测配电线路分段检测，其原理为：针对肯定范围中的电路实施分段措施，进一步针对此段电路实行断开及闭合作业，进一步对此段配电线路有无故障发生进行推断。

此类措施在人力及物力资源消耗上也较大，难以使配电线路故障定位工作获得有效开展。

并且，基于故障检查过程中，受到自然强光的影响下，会消失难以准时查找出电路接地故障的问题，进而可能导致作业人员引发人身平安性风险隐患。

二、配电线路故障定位的有用方法分析在上述分析过程中，熟悉到常规配电线路故障定位技术存在多方面的不足。

因此，便有必要把握先进科学的配电线路故障定位有用方法。

配电线路故障特征分析及定位摘要：供电系统的稳定性，极易受到自然条件、地理环境等因素的影响，从而导致配电线路出现故障，影响人们的用电质量，为人们的工作、生活带来极大地不便。

如果无法保障配电线路的平稳运行，就无法有效保证供电安全，增大供电压力。

因此，如何进行配电线路的故障定位，高效开展故障维修工作，已经成为当前供电工作中一个亟待解决的问题。

运用高效的故障定位技术，能够最大程度的保证供电系统的稳定性，为电路维修人员准确定位配电线路的故障位置提供保障，提高我国的供电质量。

关键词：配电线路；故障定位；方法分析1.传统模式下配电线路故障定位技术分析1.1根据工作经验进行定位在对配电线路进行维修时，常见的一种故障定位方法是，由那些工作经验丰富的员工，根据电路的工作状况，对配电线路的故障进行分析和判断，然后再检查疑似故障点。

这一方法的应用对工作人员的专业技术水平有着较高的要求，需要浪费大量的人力、物力对配电线路的工作资料进行收集，以保证故障定位工作的高效开展。

除此以外，这种过多依靠人力的故障检查方法，只能确定故障发生的范围，而无法准确定位故障点，尤其是在地质环境复杂，气候条件恶劣的地区，更是需要投入大量的精力和时间进行故障维修。

这种维修方法的应用，十分容易扩大故障发生的范围，为配电线路故障维修工作的高效开展带来不便。

1.2对配电线路进行分段检测这一方法的应用原理是，将一定范围内的电路进行分段，然后对该段电路进行断开、闭合等操作，来有针对性的判断配电线路是否发生故障。

这一故障定位方法的应用，需要消耗大量的人力、物力，无法保障配电线路故障定位工作的高效开展。

同时，在进行故障检查时，极易出现由于自然光线较强而无法及时发现电路接地故障这一问题，从而对配电线路故障维修人员的人身安全造成威胁。

2.配电线路故障定位的方法分析随着我国对供电需求量的逐渐增大，提高配电线路故障定位工作的有效性，保证供电的稳定性以及安全性，已经成为当前供电工作中的一项重要工作内容。

电力系统故障定位电力系统是现代社会不可或缺的基础设施，为各行各业提供了稳定可靠的电力供应。

然而，由于各种原因，电力系统中的故障难免会发生。

故障的及时定位和排除对于保障电力系统的安全运行至关重要。

本文将介绍电力系统故障定位的相关技术和方法。

一、故障定位的重要性及难点在电力系统中，故障可能导致电力中断、设备损坏甚至事故发生。

因此，及时准确地定位故障，对于恢复供电、保障设备安全以及提高电力系统的可靠性都具有重要意义。

然而，由于电力系统的复杂性和范围广泛性，故障定位一直是一个具有挑战性的任务。

二、故障定位的方法1. 传统故障定位方法传统故障定位方法主要包括故障指示器、剩余电流定位、电压法定位等。

故障指示器通过检测电力设备的运行状态来指示故障位置；剩余电流定位是利用输电线路中的剩余电流技术来确定故障位置；电压法定位是通过分析故障前后的电压波形来定位故障。

这些方法在一定程度上具有一定的定位准确性，但受限于技术和设备的限制，无法满足现代电力系统对于快速高精度故障定位的需求。

2. 基于传感器的故障定位方法随着传感器技术的发展，基于传感器的故障定位方法逐渐受到关注。

这些方法通过将传感器安装在电力系统关键位置，实时监测输电线路或设备的电流、电压等参数，从而实现对故障位置的准确定位。

其中，红外热像技术、光纤传感技术和超声波传感技术都是目前较为常用的传感器技术。

它们可以通过无线传输数据的方式与监测系统相连，实现对于故障位置的准确定位，并及时报警。

3. 基于数据分析的故障定位方法近年来，随着大数据和人工智能技术的发展，基于数据分析的故障定位方法也备受关注。

这些方法通过对大量实时采集的电力系统数据进行深入分析和处理，利用机器学习等算法来预测和定位故障位置。

这种方法不仅能够提高故障定位的准确性和效率，还能够提取更多的故障特征，为系统运行和设备维护提供更多的参考依据。

三、故障定位的挑战及前景尽管故障定位技术取得了一定的进展，但仍然存在一些挑战。

配电线路故障定位技术及其应用摘要：配电线路故障定位技术是以故障诊断技术为基础的一种新型的电网监控技术，它的理论基础由电位分析和测量技术构成。

目前，应用较多且具有较高价值的配电线路故障定位技术有红外故障定位技术、电磁定位系统、电力系统在线监测系统、基于网络技术为支撑的电气智能监测系统等。

关键词：配电线路故障定位技术及应用1.红外维修定位技术及应用3.1红外测温红外测温是利用红外线的透射特性对物体表面温度进行测量，一般情况下红外测温主要有两种方式直接测温，即利用温度计直接对被测物体进行测量;间接测温，即通过传感器直接对被测物体进行测量。

利用红外测温方法对缺陷进行检测可以避免漏检情况发生，并且可以精确地对故障部位进行测温，从而达到对设备安全运行状态能够实时监测和监控等目的。

3.2断路器缺陷定位及测量断路器故障定位及测量是通过红外探头在发生断路器接地故障时记录下活动频率和活动范围进行定位以及测量。

断路器故障位置主要为金属表面发热、断相、氧化及老化等。

因此，红外探针在接触或接地故障处测量红外信号时会受到金属材料温度和氧化程度等因素引起的温度变化影响，从而产生热量和金属粒子。

当红外探针在接触或接地故障区域测量时可发现断路器存在不同程度的接触不良及金属微粒故障。

3.3线路红外检修工作要求参数设置线路红外检修时，可根据实际情况设置工作要求。

其中对绝缘子的红外检测可设置绝缘子串、绝缘子、金属件、金具等参数。

对接地故障可设置接地故障发生后，红外检修的工作要求自动调整为10kv以下接地故障点自动工作,10kv及以上接地故障点可调整为1-5kv接地故障点自动工作。

对低压电网线路故障可设置故障位置，如发生接地故障则为线路故障点附近[1]。

2.电磁定位技术及应用2.1电磁感应试验电磁感应试验是利用电磁感应原理测量电网故障时在某一点上电磁干扰分量产生的相位变化，从而确定故障点的定位方法。

在电磁感应试验原理当中，由于配电线路一般都经过较长的路由损耗较大，因此其检测线路磁场时需要使用较大的感应电流以达到检测目的。

配电线路故障定位的实用方法研究在配电线路运行中，故障会不可避免地出现，故障定位是解决配电运行中故障的关键技术之一。

本文将介绍配电线路故障定位的实用方法。

一、故障定位的目的故障定位的目的是尽快地准确地确定故障位置，缩短停电时间，保证系统的可靠性和稳定性。

故障定位的最终目的是使人员尽快地进行维修和恢复供电。

二、线路故障的种类故障主要包括短路故障和断路故障。

1、短路故障短路故障是指发生两个或两个以上相互不应通的电路部分之间的直接电接触或放电现象。

短路会导致线路短路电流变大，引起保护装置的动作。

断路故障是指电路中出现导电性断裂。

线路由于某种原因导致线路中的电流空断，其特点是导线中电流降为零。

电力系统的故障定位主要依靠以下几个方面：1、保护装置的信号保护装置是配电系统中最重要的故障控制部件之一，它能够对电网的短路和其他故障进行快速判断，在保证线路安全的同时，能够提高线路的稳定性。

保护装置报警时，说明故障发生，可以根据报警信号进行故障定位。

2、巡视发现故障巡视是一种有效的发现线路故障的方法，巡视人员可以在线路中进行发现破坏或故障，例如：电杆变形，线缆破损等，能够帮助快速判断故障的位置。

3、设备检测设备检测是锁定故障位置的一种方法，通过特定工具对沿线设备进行测试和测量，诊断故障原因和位置，可以有效快速地定位故障位置。

四、故障定位的具体步骤在故障发生后，需要迅速确定故障点，下面是故障定位的具体步骤：1、判断故障类型：根据保护设备报警，巡视人员发现等方式，确定故障类型。

2、先行确认故障点：根据巡视人员发现的损坏情况，初步确定故障点的位置。

3、设备排查：针对初步判断的故障点，用专业工具对沿线设备进行测试和测量，确定故障点。

4、定位故障点：使用高频探针、兆欧表等测量工具定位故障点。

5、修复故障点：修复故障设备，恢复供电。

1、结合实际：故障定位需要结合实际，分析故障的具体情况，重点关注故障部位。

2、耐心细致：故障定位需要进行多次检测和排查，需要耐心和细致。

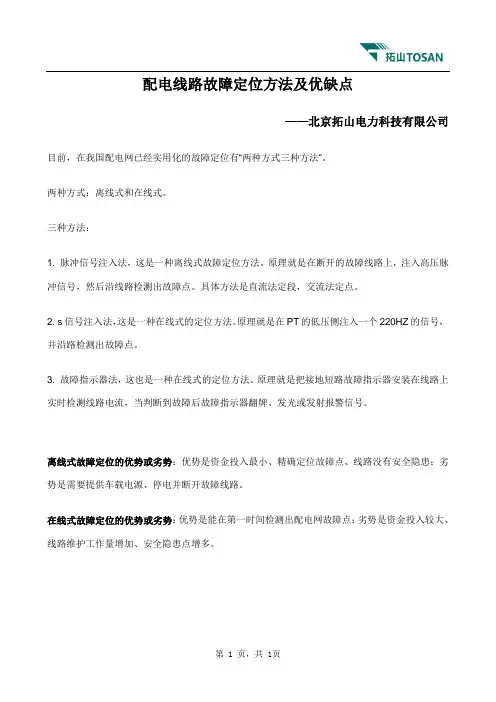

配电线路故障定位方法及优缺点
——北京拓山电力科技有限公司目前，在我国配电网已经实用化的故障定位有“两种方式三种方法”。

两种方式：离线式和在线式。

三种方法：
1. 脉冲信号注入法，这是一种离线式故障定位方法。

原理就是在断开的故障线路上，注入高压脉冲信号，然后沿线路检测出故障点。

具体方法是直流法定段，交流法定点。

2. s信号注入法，这是一种在线式的定位方法。

原理就是在PT的低压侧注入一个220HZ的信号，并沿路检测出故障点。

3. 故障指示器法，这也是一种在线式的定位方法。

原理就是把接地短路故障指示器安装在线路上实时检测线路电流，当判断到故障后故障指示器翻牌、发光或发射报警信号。

离线式故障定位的优势或劣势：优势是资金投入最小、精确定位故障点、线路没有安全隐患；劣势是需要提供车载电源、停电并断开故障线路。

在线式故障定位的优势或劣势：优势是能在第一时间检测出配电网故障点；劣势是资金投入较大、线路维护工作量增加、安全隐患点增多。
