人脸识别闸机系统安装完整版

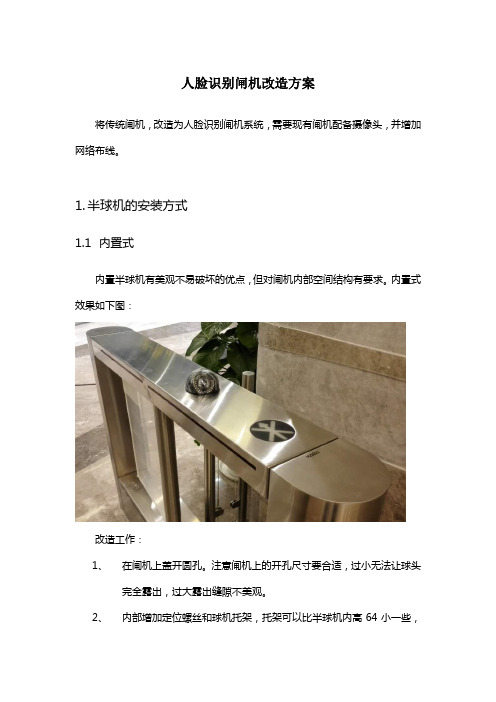

人脸识别闸机改造方案
将传统闸机，改造为人脸识别闸机系统，需要现有闸机配备摄像头，并增加网络布线。

1.半球机的安装方式
1.1内置式
内置半球机有美观不易破坏的优点，但对闸机内部空间结构有要求。

内置式效果如下图：
改造工作：
1、在闸机上盖开圆孔。

注意闸机上的开孔尺寸要合适，过小无法让球头
完全露出，过大露出缝隙不美观。

2、内部增加定位螺丝和球机托架，托架可以比半球机内高64小一些，
图3的螺丝要长一些，这样托架和螺丝可以将球机夹住。

球机详细尺寸见错误!未找到引用源。

章节
1.2外置式
外置式是将半球机安装在上盖板外，适用于内部没有空间安放相机的闸机。

外置式如下图：
改造工作：
1、在闸机上盖开过线孔，用于穿网线和电源线。

2、在闸机上盖开螺丝定位孔，用于固定半球机。

1.3半球机的尺寸
1.4半球机在闸机上的安装位置
半球机建议安装在距闸机通道入口55CM处。

2.网络布线
以单通道闸机为例，若进出双方向均需要进行人脸识别，则需要增加2个半球机，需要增加2根网线和2根12V电源线（若POE供电则可以省略电源线）。

在门禁控制器附近增加2个网络开关，需要增加2根网线。

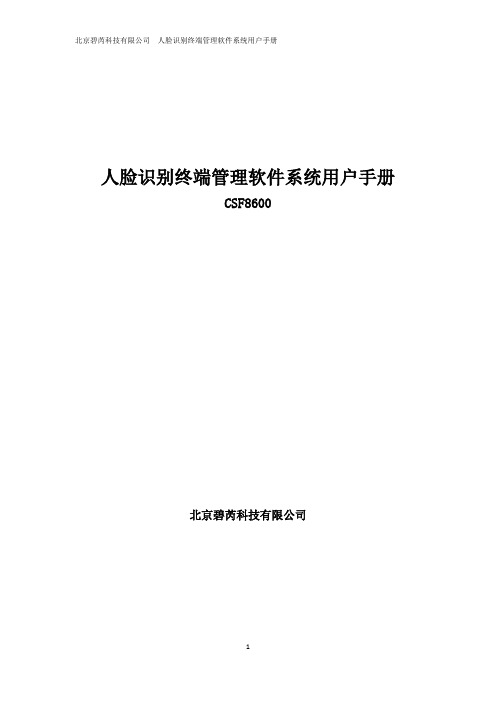

人脸识别终端管理软件系统用户手册CSF8600北京碧芮科技有限公司目录目录 (2)一、运行环境 (3)硬件环境 (3)软件环境 (3)二、软件的安装和卸载 (4)2.1、软件的安装 (4)2.2、软件的卸载 (8)三、软件的使用说明 (10)3.1、使用前准备 (10)3.2、熟悉界面 (12)3.3、员工管理 (13)3.3.1员工管理->员工部门 (14)3.3.2员工管理->发送员工到机器 (19)3.4、门禁管理 (21)3.4.1门禁管理->员工信息管理 (23)3.4.2门禁管理->时段管理 (24)3.4.3门禁管理->节假日管理 (25)3.4.4门禁管理->出入记录 (26)3.4.5门禁管理->时间设置 (27)3.5、出入记录管理 (28)3.6、账户管理 (29)一、运行环境硬件环境1.PC机内存不小于512M；2.硬盘在10G以上空间；软件环境1.操作系统为Windows XP SP3及以上的版本；2.操作系统识别中文；3.具有SqlServer的安装条件和北京碧芮科技有限公司的人脸识别终端管理软件；二、软件的安装和卸载2.1、软件的安装提示：安装环境如果在vista及其以上版本下图中所有安装程序必须点击右键选择“以管理员身份运行”打开门禁管理系统安装包请按照截图顺序安装注：以下内容未截图说明的地方均请按“下一步”进行安装安装第2步（运行SQLEXPR32_CHS.EXE）时需要注意以下内容：安装SQLEXPR32_CHS时请单击右键点击“以管理员身份运行”请先点击“windows身份验证模式”后点击“下一步”安装安装第4步(运行setup.exe)时需要注意以下内容：先选择“将用户添加到SQL Server管理员角色”后按“下一步”接续安装注：如果计算机处于联网状态，此步骤需要注意，数据库服务器中的{local}代表当前计算机的名称，当所有步骤安装完成后运行管理软件时IIS会出现选择数据的选项，此时一定要选择当前计算机名称的数据库，如下图：注：斜杠前面的部分代表计算机的名称，请务必选择与当前计算机名称一致的数据库实例特别注意：如果卸载软件的同时又卸载了SQL Server 2005,重新安装软件时会出现以错误，如下图：出现这个问题后，请进入SQL Server2005的配置管理器，如下图：进入配置管理器后右键点击SQL Server（SQLEXPRESS）选择停止，如下图：关闭后进入X（安装盘符）:\Program Files\Microsoft SQL Server\MSSQL.1\MSSQL\Data目录下将AttendanceRelease.mdf和AttendanceRelease_log.LDF先剪切到别的目录下，然后再进入配置管理器右键点击SQL Server（SQLEXPRESS）选择启动，如下图：启动以后再次运行setup.exe 就可以正常安装了。

人脸识别通道闸控制系统方案V1人脸识别通道闸控制系统方案V1是一种高度智能化的安全控制方案，基于人工智能和计算机视觉技术，能够自动识别出通道中的人脸，决定是否允许进入。

下面，我将就这一方案的具体实施步骤进行分步骤阐述。

第一步：人脸采集在该方案中，我们首先需要采集所有准备使用该通道的人员的人脸信息。

这一步可以通过如下流程完成：首先，将准备使用通道的所有人员信息导入到管理系统中；然后，要求这些人员依次对相机进行人脸采集，直至所有人员的人脸信息都被采集成功为止。

第二步：人脸检测针对通过通道的所有人员，使用高科技技术扫描其人脸。

系统可以自动检测人脸的重要特征，如是否有眼镜、头发颜色、皮肤颜色等。

通过这些特征，系统可以判断出当前通道中是否有不合法人员的出现，从而做出是否允许进入的决定。

第三步：特征提取与匹配经过人脸检测步骤，系统获得所有人员的人脸信息，这时候必须做下一步，即特征提取与匹配。

通过特征提取，系统会从人脸图片中提取出一些核心特征，如眼部、鼻部、嘴巴等关键位置的像素信息，并把这些提取出来的特征转化为数字。

接下来，对于准备通过通道的人员，系统将与已保存于管理系统中的人脸特征信息进行比对，从而判断该人员是否合法进入。

第四步：开关控制如果系统判断这个人员已经通过了认证，就会启动控制开关，允许通行；如果不合法，系统将会直接拒绝该人员的通行。

同时系统同时还会呈现相应的信息，通知操作人员或者相关管理人员有关此次事件的详细情况，以便及时重新调整安全控制策略。

综上所述，人脸识别通道闸控制系统方案V1实现了智能化的人脸识别，从而达到了更高效、更安全的通行管理方式。

尽管这一方案在实现上需要花费较多的时间和精力，但对于日常的通行管理，产生的效果显然是值得的。

相信随着技术的不断进步，该方案将会在未来得到更加广泛的应用。

安装使用手册声明非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

◼我们已尽量保证文档内容的完整性与准确性，但也不免出现技术上不准确、与产品功能及操作不相符或印刷错误等情况，如有任何疑问或争议，请以我司最终解释为准。

◼产品和文档将实时进行更新，恕不另行通知。

◼本文档中内容仅为用户提供参考指导作用，请以实际内容为准。

历史版本目录产品介绍 (1)产品简介 (1)产品外观 (2)硬件接口 (3)网络架构 (3)安装说明 (4)壁挂安装方式 (4)安装示意图 (4)详细安装步骤 (5)闸机安装方式 (6)安装示意图 (6)详细安装步骤 (7)设备接线指引 (8)设备接线（带门禁扩展模块） (8)使用操作 (9)设备启动 (9)设置日期时间 (9)主页面 (10)刷脸模式 (11)刷卡模式 (13)刷卡加人脸模式 (13)刷卡加密码模式 (15)密码开门模式 (16)远程开门模式 (17)识别距离提示 (18)门禁常开常闭提示 (19)消防联动提示 (20)进入配置界面 (21)人员库 (22)本地人员库 (23)联网人员库 (24)识别记录 (24)本地记录 (25)联网记录 (25)记录导出 (26)本地登记 (27)人员更新 (28)算法设置 (29)开启活体 (30)1:N人脸识别阈值 (30)识别距离 (30)帽子检测 (31)注册参数 (32)核验模式 (33)设备接口 (35)韦根协议 (36)开关量信号 (37)RS232串口 (37)设备IO输入 (39)网络配置 (39)通用设置 (41)隐私显示 (42)日期时间 (42)门禁设置 (43)显示设置 (45)语音设置 (46)设备重启 (47)管理员密码 (48)重置 (49)关于设备 (50)登记人脸标准规范 (51)常见问题处理 (54)注意事项 (56)产品介绍产品简介PCI-R5001是佳都科技研发的新一代5英寸屏幕的人脸智能终端产品，采用国际一流工业设计标准，追求极致品质，具有人脸识别速度快、精度高、可防伪、扩展灵活等特点。

人脸识别闸机安装 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
温 馨 提 示
1、安装人证核验终端时，应尽量避免逆光环境
2、请做好防水措施，避免设备淋雨
3、行人通过闸机时，请刷身份证，在刷证的同时请正脸直视摄像头，当语音提示“比
对通过”闸机开启后，即可正常通行 安 装 说 明
1、首先在距离闸机边缘400mm 的中心位置开
2、旋开设备底部的六角螺
丝
一个直径为48mm 的孔位，具体如图所示：
3、把设备安装在孔位上，并旋转到合适角度，
4、把身份证阅读器安装在
闸机的读
固定好六角螺丝 卡器位置，并固定好
5、把身份证阅读器的USB 线接到人证核验终端的USB 接口上，安装完成以后，开启
电源就可以实现人证比对功能（初次启动会自动安装阅读器驱动，待安装完成后重新上电即可）
① 电源线 （12V3A ） ② 网口 ③ 信号线（红色：NC ） （黑色：COM ） （黄色：NO ） ④ USB 接口1
⑤ USB 接口2 设备尺寸：
长*宽*高
（188*160*260mm ）
底部圆孔尺寸：φ42mm
人证核验终端 阅读器安
装位置。

人脸识别门禁系统安装与使用手册第一章：概述 (3)1.1 产品简介 (3)1.2 技术参数 (3)1.3 功能特点 (3)第二章：系统安装准备 (4)2.1 安装环境要求 (4)2.2 设备清单 (4)2.3 硬件安装 (5)第三章：人脸识别设备安装 (5)3.1 设备安装位置选择 (5)3.2 设备安装步骤 (5)3.3 设备接线 (5)第四章：门禁控制器安装 (6)4.1 控制器安装位置 (6)4.2 控制器接线 (6)4.3 控制器调试 (7)第五章：软件安装与配置 (7)5.1 软件安装 (7)5.1.1 安装准备 (7)5.1.2 安装步骤 (7)5.2 系统配置 (8)5.2.1 初始化设置 (8)5.2.2 设备管理 (8)5.2.3 人员管理 (8)5.3 网络设置 (8)5.3.1 本地网络设置 (8)5.3.2 远程网络设置 (8)5.3.3 网络诊断 (8)第六章：人脸识别系统使用 (9)6.1 用户注册 (9)6.1.1 注册流程 (9)6.1.2 注意事项 (9)6.2 用户管理 (9)6.2.1 查询用户 (9)6.2.2 删除用户 (9)6.2.3 用户权限设置 (10)6.3 识别流程 (10)6.3.1 识别准备 (10)6.3.2 识别过程 (10)6.3.3 识别异常处理 (10)第七章：系统维护与故障排除 (10)7.1.1 定期检查 (10)7.1.2 软件升级 (11)7.1.3 硬件维护 (11)7.2 常见故障排除 (11)7.2.1 摄像头故障 (11)7.2.2 读卡器故障 (11)7.2.3 控制器故障 (11)7.2.4 网络故障 (11)7.3 故障处理流程 (11)7.3.1 故障发觉 (11)7.3.2 故障分析 (12)7.3.3 故障排除 (12)7.3.4 故障记录 (12)第八章：安全与隐私保护 (12)8.1 数据加密 (12)8.1.1 加密技术概述 (12)8.1.2 数据加密流程 (12)8.2 隐私保护措施 (12)8.2.1 用户数据保护 (12)8.2.2 人脸识别数据保护 (13)8.3 安全策略 (13)8.3.1 访问控制 (13)8.3.2 数据备份与恢复 (13)8.3.3 安全审计 (13)8.3.4 安全更新与维护 (13)第九章：系统升级与扩展 (13)9.1 系统升级 (13)9.1.1 升级目的 (13)9.1.2 升级方式 (14)9.1.3 升级步骤 (14)9.1.4 注意事项 (14)9.2 系统扩展 (14)9.2.1 扩展目的 (14)9.2.2 扩展方式 (14)9.2.3 扩展步骤 (14)9.3 硬件升级 (15)9.3.1 升级目的 (15)9.3.2 升级内容 (15)9.3.3 升级步骤 (15)9.3.4 注意事项 (15)第十章：售后服务与支持 (15)10.1 售后服务政策 (15)10.1.1 服务承诺 (15)10.2 技术支持 (16)10.2.1 技术支持渠道 (16)10.2.2 技术支持内容 (16)10.3 常见问题解答 (16)第一章：概述1.1 产品简介人脸识别门禁系统是一种集成了人脸识别技术、图像处理技术和智能控制技术的高科技安全管理系统。

一体化人脸摆闸（单向）V1.0.0法律声明商标声明●VGA是IBM公司的商标。

●Windows标识和Windows是微软公司的商标或注册商标。

●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。

责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。

●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

如，提供清晰、可见的标牌，告知相关权利人视频监控区域的存在，并提供相应的联系方式。

关于本文档●产品请以实物为准，本文档仅供参考。

●本文档供多个型号产品做参考，每个产品的具体操作不一一例举，请用户根据实际产品自行对照操作。

●如不按照本文档中的指导进行操作，因此而造成的任何损失由使用方自己承担。

●如获取到的PDF文档无法打开，请将阅读工具升级到最新版本或使用其他主流阅读工具。

●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

产品部分功能在更新前后可能存在细微差异。

●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。

前言概述本文档主要介绍一体化人脸摆闸的安装、接线、调试以及WEB操作。

符号约定表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，设备性能降低或不可预知的结果。

人脸识别门禁闸机安装完整版1.简介本文档提供了一份人脸识别门禁闸机的安装指南，旨在帮助用户顺利安装使用该设备。

2.准备工作在开始安装之前，请确保已经完成以下准备工作：购买合适的人脸识别门禁闸机设备；确定安装位置，并进行必要的准备工作，如电源接口、网络连接等；检查设备是否齐全，包括安装所需的配件和工具。

3.安装步骤3.1 安装支架1.将支架固定在安装位置上，确保牢固且稳定。

2.确保支架的高度和角度适中，便于用户正常使用。

3.2 连接设备1.将设备与电源适配器连接，确保电源正常供应。

2.使用网线将设备与网络连接，确保设备能够正常联网。

3.3 安装面板1.将面板固定在支架上，注意保持面板的平衡。

2.确保面板与支架紧密连接，避免因松动而导致设备不稳定。

3.4 安装摄像头1.将摄像头固定在面板上，确保摄像头与面板对准，并保持合适的角度。

2.确保摄像头的焦距和清晰度调整至最佳状态，以提高人脸识别的准确性。

3.5 连接其他设备1.如果需要连接门禁系统或其他外部设备，根据设备说明书进行相应的连接设置。

4.测试与调试在完成设备的安装后，建议进行以下测试与调试：1.确保设备能够正常识别人脸，并进行门禁闸机的开启与关闭实验。

2.验证设备与其他设备的联动功能，例如门禁系统的联动等。

3.进行设备的性能测试，如对不同角度、不同光线下的人脸进行测试，以验证设备的准确性和稳定性。

5.注意事项在安装和使用过程中，请注意以下事项：遵守相关法律法规，确保设备的合法合规使用；尽量避免安装在高温、潮湿或直接阳光照射的环境中；定期检查设备是否存在损坏或故障，并及时维修或更换。

以上为人脸识别门禁闸机的安装指南，希望对您有所帮助！如果有任何疑问，欢迎随时与我们联系。

人脸识别闸机考勤出入控制系统方案人脸识别技术在近年的应用已经非常广泛，特别是在出入口的管理上，更是得到了广泛的应用。

而人脸识别闸机考勤出入控制系统方案，正是采用了这一技术来提供更加安全、快捷、高效的管理模式。

一、硬件设备的选择人脸识别闸机是安装在出入口处的一个硬件设备，它需要具备高清晰度的摄像头，可以拍摄到特定区域的人脸，并且可以通过识别人脸来进行身份鉴别。

另外，闸机的构造需要具备高强度，避免非法入侵，还应该具备防尘、防水、防潮等功能。

二、软件系统的建设针对人脸识别闸机考勤出入控制系统的软件系统建设，一般需要采用一些先进的人工智能算法，由此来实现对人脸的更好的处理能力。

同时，软件方案的设计应该以简约为主要思路，优化核心算法，简化人脸认证过程，提高闸机的速度和准确性。

另外，闸机的数据处理能力也非常重要，同时还要具备分析功能，可对进出人员进行数据分析，并生成相应的管理报表。

三、安全保障的考虑在考虑人脸识别闸机考勤出入控制系统的建设时，安全保障的问题也必须要考虑到。

闸机应该设置防回流和反控制等措施，避免非法出入，并对未经授权的人员进行报警处理。

同时，闸机的系统应该具备备份功能，确保系统数据的安全。

四、现场设施的布局为了更好的实现人脸识别闸机考勤出入控制系统的建设，现场设施的布局也很关键。

首先，需要将闸机设在进出口的主干道上，保证出入口处的通畅。

其次，闸机的建设需要与现有的出入口设施进行融合，建设符合实际场地情况的出入口通道。

最后，设备的摆放需要合理，以保证人员出入的舒适性，并避免影响车辆通行的正常运行。

总之，在人脸识别闸机考勤出入控制系统方案的建设中，需要考虑硬件和软件两个方面。

硬件方面需要具备高质量的摄像头，并具备耐用、防水防潮、防侵犯等功能；软件方面需要采用先进的算法，降低人员出入的成本，提高人员出入的效率。

另外，要考虑安全性和服务的质量。

一旦投入使用后，还需要保证后期的维护、保养，以确保人脸识别闸机考勤出入控制系统能够正常稳定地运行。

人脸识别门禁系统安装完整版一、引言人脸识别门禁系统是一种先进的安全管理系统，通过使用摄像头和人脸识别算法，可以高效地管理门禁进出记录。

本文档旨在提供人脸识别门禁系统的安装指南，确保系统能够正常运行并满足安全要求。

二、安装准备1. 确保设备兼容：在开始安装之前，请确保所选择的人脸识别门禁系统设备和软件与您的安全系统兼容。

2. 设备选购：选择一个合适的供应商或生产商，购买符合需求的人脸识别门禁系统设备。

3. 安装位置选择：选定人脸识别门禁设备的安装位置，确保设备能够全面扫描到需要识别的人脸。

三、系统安装步骤1. 联网设置：通过网线或Wi-Fi将人脸识别门禁系统与网络连接，确保系统可以实现数据传输和远程管理。

2. 电源供应：将人脸识别门禁设备连接到电源适配器，并确保电源供应稳定。

3. 安装摄像头：根据供应商提供的安装指南，将摄像头适当地安装在门禁进出口位置。

4. 连接设备：根据供应商提供的指南，将门禁控制器与门锁系统连接，并确保连接稳定。

5. 安装引导软件：根据供应商提供的安装指南，安装人脸识别门禁系统的引导软件，并按照提示完成系统配置。

6. 数据库连接：将人脸识别门禁系统的数据库与其他相关系统进行连接，以实现数据共享和远程管理。

7. 参数设置：根据实际需求，进行人脸识别门禁系统参数设置，包括识别灵敏度、门禁权限等。

8. 测试和调试：测试人脸识别门禁系统的正常功能，并进行调试和优化。

四、系统维护1. 完善数据：将需要识别的人脸信息录入系统，并保持数据库的更新。

2. 定期维护：定期检查系统运行状况，确保设备和软件的正常运行。

3. 安全保护：采取有效的安全措施，防止人脸识别门禁系统被非法篡改或入侵。

4. 日志记录：保留系统的日志记录，当出现异常情况时，可以进行排查和追踪。

五、总结本文档提供了人脸识别门禁系统的安装指南，包括安装准备、系统安装步骤和系统维护等内容。

希望通过遵循本文档提供的指南，能够顺利安装人脸识别门禁系统，并保持系统的稳定和安全运行。
