机械设计(轴系结构图改错)

11.3.5结构设计与轴系结构综合题（1）指出下列图11-10中各轴系结构设计的错误。

（2）试指出图11-11所示圆柱齿轮轴系中的结构错误，并画出正确的结构图。

（齿轮油润滑，轴承脂软滑）（3）图11-12所示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，为齿轮轴）。

试改正图中不合理或错误的结构，并简述原因。

11.3.5（1）答图12a中轮毂两边都被轴环挡住试错误的，这样齿轮装不进去；轮毂与轴之间应有键联接，与轮毂配合段轴头长度应小于轮毂的宽度。

答图12b中联轴器应为通孔，与轴头间应有键联接；轴应有台阶靠住联轴器端面，试联轴器轴向定位。

（2）见答图13。

（3）答（见答图14）Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片,螺纹外径略小于轴承内径；Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径；Ⅲ透盖与轴之间应有间隙,且应有密封毡圈；Ⅳ两轴承内圈之间的轴径应小于轴承内径；Ⅴ两轴承外圈之间的套筒内径应小于轴承外径；形成轴承外圈定位凸肩；Ⅵ左轴承内圈左侧轴肩过高，应减至内圈高的2/3左右；Ⅶ套杯凸缘不应在左边，应在右边；Ⅷ箱体孔的中部直径应加大，以减少精加工面；Ⅸ透盖与套杯配合段过长，透盖与右轴承外圈之间应右较大的间隙；Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片；Ⅺ轴的右端及透盖外圆外侧应有倒角。

13B01 指出如图1-13-4、图1-13-5所示齿轮系结构中标号处的错误性质，轴承用油脂润滑。

13B01答：图1-13-4答案：1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔，且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长，套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图1-13-5答案：1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定，如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误6.轴承外圈线漏画7.止口不易加工没必要8.轴和内圈无定位台阶9.轴段应比轮宽短1~2mm10.轴段应短于半联宽度，以便压紧11.应有加工凸台于垫片12.应加密封圈、并留间隙13.轴环右端不应超过内圈高的2/314.应有加工凸台与垫片15.端盖右端中部应下凹加工16.座孔处应有甩油环17.齿轮右端面无轴向定位，应加定位轴肩18.为便于加工与安装，应做成阶梯轴13B02 如图1-13-6所示齿轮轴系结构图，一直轴承用脂润滑，试找出图1-13-6中设计上的错误，并加以改正。

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

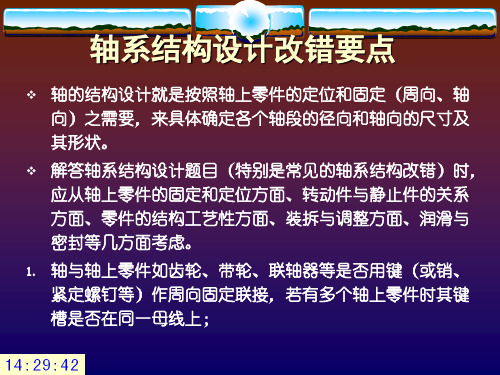

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

机械设计基础系列练习三解（轴结构图改错）班级：学号：姓名：1、CXN p119: 如图为一轴系结构图，试确定其中的结构错误，并画出正确结构图。

15%解：（1）对于锥面定位，必须压紧，所以应缩短轴段（可视为两处错误）；（2）锥面定位的轴向和周向定位均为圆锥面，挡圈不可接触锥面轴上零件；（3）套筒同时接触动、静面（去除套筒后，2、3错误同时去除）；（4）轴承透盖与轴伸出段没有间隙，且图中缺少密封装置；（5）应加调整垫片；（6）轴承无法装人，轴上零件的定位不能两端都用轴肩（轴环）；（7）轴承无法拆下，应降低轴肩；（8）轴段应缩短以保证可靠定位（此处的套筒最好是阶梯形的，但可以不认为是错误）；（9）键过长，不但安装困难而且会削弱轴的强度；（10）滚动轴承方向装反，角接触轴承需成对安装；（11）应加调整垫片；（12）应制出凸台以减少加工面；（13）应加螺钉固定（可用中心线简化表示）；（14）此处不需密封。

2、CXN P186: 图示轴结构设计图中各箭头指处有错误，请指出各处存在的错误，提出相应的改进措施。

15%解：1处：轴承盖应制成与轴承孔相配合的圆筒抵牢左轴承外圈；2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难，环直径应低于左轴承内圈；3处：键长超过轮毂应缩短；4处：与齿轮孔相配轴头长应缩到孔内；5处：轴承盖同时抵牢有轴承外圈和内圈，应做成筒状不与轴承内圈相接触；6处：轴承盖孔和轴应有间隙并加以密封，且轴径应小于轴承内孔以便装拆；7处：联轴器未靠紧轴肩定位；8处：应设置键联接。

3、CXN p193:按示例①所示，指出图中轴系结构的另外8个错误。

(注：轴承支承型式为两端固定，其润滑方式不考虑，倒角和圆角忽略不计)示例①一轴承外圈无轴向固定。

①右轴承外圈无轴向固定；②套筒作成阶梯形，低于轴承内圈的一端抵紧轴承；③轴头长应小于齿轮轮毂宽度；④键长应短于轴头长度；⑤轴肩高于左轴承内圈；⑥左轴承外圈无轴向固定；⑦套筒抵紧左轴承盖严重错误，应取消套筒，轴伸出处作小一段阶梯使左面齿轮轴肩定位；⑧键太长，应在左齿轮轮毂内；⑧箱体应有凸台减少与右轴承盖接触的加工面；⑩轴上弹性挡圈无作用应取消。

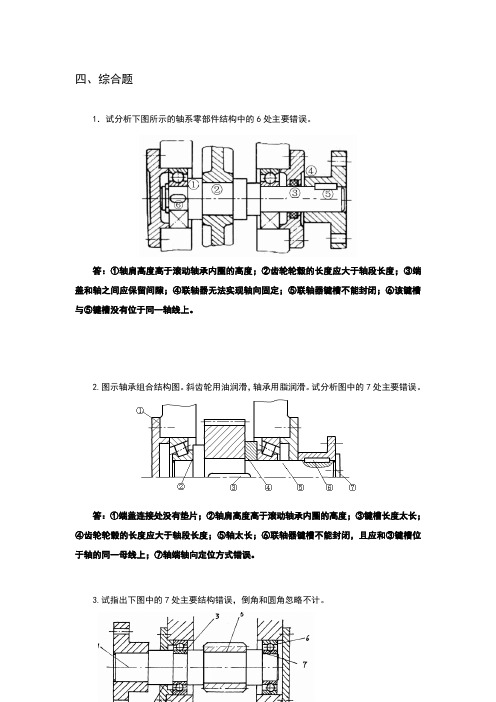

四、综合题1．试分析下图所示的轴系零部件结构中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③端盖和轴之间应保留间隙；④联轴器无法实现轴向固定；⑤联轴器键槽不能封闭；⑥该键槽与⑤键槽没有位于同一轴线上。

2.图示轴承组合结构图。

斜齿轮用油润滑，轴承用脂润滑。

试分析图中的7处主要错误。

答：①端盖连接处没有垫片；②轴肩高度高于滚动轴承内圈的高度；③键槽长度太长；④齿轮轮毂的长度应大于轴段长度；⑤轴太长；⑥联轴器键槽不能封闭，且应和③键槽位于轴的同一母线上；⑦轴端轴向定位方式错误。

3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。

答：①无键槽，无法实现周向定位；②端盖和轴之间应保留间隙；③无越程槽，无法加工；④无油毡，缺少密封装置；⑤齿轮齿根圆直径小于轴段直径，无法加工；⑥轴承的外圈无定位；⑦轴肩高度高于滚动轴承内圈的高度。

4.试分析图示轴系结构图中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽长度太长；③齿轮轮毂的长度应大于轴段长度；④轴承无法实现轴向定位；⑤轴段太长，应加以区别；⑥键的上端面应与轮毂键槽有空隙，且应和②键槽位于轴的同一母线上。

5.图示轴系结构图，试分析其中的6处主要错误。

答：①端盖和轴之间应保留间隙；②轴肩高度高于滚动轴承内圈的高度；③齿轮轮毂的长度应大于轴段长度；④联轴器无法轴向定位；⑤无键，联轴器无法周向定位；⑥无越程槽，无法加工；⑦轴太长；⑧联轴器右端应是通孔；⑨端盖与箱体无垫片；⑩轴肩高度应低于滚动轴承内圈的高度；（11）键槽太长；（12）无调整垫片；（13）同⑩；（14）无油毡，缺少密封装置。

6.试指出下图中的6处错误。

答：①键槽太长；②无油毡，缺少密封装置；③轴段太长；④齿轮轮毂的长度应大于轴段长度；⑤轴承没有轴向定位；⑥端盖与箱体之间缺乏垫片。

7.试指出下图中6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③齿轮轮毂的长度应大于轴段长度；④无油毡，缺少密封装置；⑤联轴器无法轴向定位；⑥无键槽，联轴器无法实现周向定位。

1）轴肩太高，6）应有键槽，周向固定；7）端盖不应与轴接触；8）端盖密封槽形状应为梯形；9）平键顶部与轮毂槽间应有间隙；10）联轴器无轴向固定，且与端盖间隙太小，易接触；11）应该有调整垫片。

二、1.指出图3中的结构错误，并在轴线下侧画出其正确结构图。

（14分）图3解错误位置及正确结构图如图3所示。

其错误主要是：（1）伸出轴端（左端）的轴肩端面与轴承盖外侧之间的距离太短。

（2）轴承端盖与轴之间应留有间隙。

（3）左端轴承内圈和套筒装不上，也拆不下来。

（4）右圆锥滚子轴承应反装。

（6）与轮毂相配的轴段长度应小于轮毂长度。

（71、左轴承内圈轴肩过高，轴承拆卸困难2、缺调整垫片3、与轮毂相配的轴段长度应小于轮毂长度4、右轴承内圈定位套筒过高，轴承拆卸困难5、联轴器与端盖间隙太小，易接触6、联轴器右侧无需固定1、轴左端少倒角2、左轴承内圈定位过高，无法拆卸3、左轴承缺外圈定位4、齿轮定位键槽太短5、装齿轮的轴段应采用阶梯轴，右侧用套筒轴向定位6、右轴承少外圈定位以及密封装置7、右边的轮毂无法安装1、与轮毂相配的轴段长度应小于轮毂长度2、键槽太长3、轴承无法拆卸4、缺少调整垫片5、轴承盖与轴之间应留有间隙并且缺少密封装置6、联轴器缺少周向定位7、联轴器缺少轴向定位指出图中轴系结构的错误，并作简要说明。

5、右轴承盖处缺少密封。

6、缺少调节垫片。

7、联轴器缺少周向定位。

5、右轴承左侧缺少定位6、右轴承右侧缺少定位7、右轴承盖缺少调节垫片。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。
