EASE音响声场分析绘图教程教程

ease软件介绍--牟得喜EASE 软件介绍牟得喜作者简介：本⼈主要从事⾳视频系统的设计⼯作，希望与⾏业⾥的前辈和同事学习交流。

本⽂是本⼈参考⼀些资料结合实际⼯程对EASE软件的⼀个简单介绍，希望⼤家给予批评指导，联系⽅式：152********。

⼀ EASE 基本信息EASE是Electro Acoustic Simulator for Engineers 的英⽂缩写, 意思是电⼦声学模拟⼯程软件。

EASE软件是⽬前在全球声学设计界对于厅堂的建声和电声系统设计模拟分析过程中使⽤最⼴泛的声学设计软件。

它将建筑设计师、装修⼯程师、⾳响师和声学专家之间建⽴了共同语⾔。

它能在建筑完⼯之前就能模拟最终的声⾳质量，并能听到和看到声⾳效果。

这就是EASE开发的⽬的和意义。

EASE是由德国ADA公司研发的世界最权威的声学设计软件，也是国内权威部门认定的声学设计软件。

⼆EASE的主要功能1）建造房间模型，进⾏建声设计和电声系统配置；2）计算和显⽰厅堂的混响时间及其频率特性；3）计算和显⽰厅堂的声压级分布曲线；a）计算和显⽰直达声声场的声压级分布曲线b) 计算和显⽰直达声和混响声的总声压级分布曲线4）计算和显⽰厅堂的声⾳质量；a）辅⾳清晰度损失b）快速语⾔传递指数c）声⾳清晰度5）查看声⾳的传输特性；a）声线跟踪b）影视显⽰6）预听厅堂的声⾳效果；7）计算直达声与混响声的声能⽐；8）计算和显⽰⼀定时间内的直达声与混响声声能之和；9）计算和显⽰扬声器在听众区的瞄准点及声场的等声压级图；10）显⽰扬声器在-3Db、-6dB、-9dB覆盖⾓的声线图；11）计算和显⽰在听众席某⼀测试点处的频率响应曲线。

三EASE软件操作介绍1 EASE软件界⾯介绍下⾯是EASE软件启动时的界⾯，如下图所⽰。

图1 EASE软件启动界⾯使⽤者在 EASE 软件的⼯程编辑窗⼝中进⾏各种模型的建⽴，当然也可以在CAD软件中建⽴相应的厅堂模型，通过改格式导到EASE软件中，需要注意的是要正确选定模型⽐例和单位。

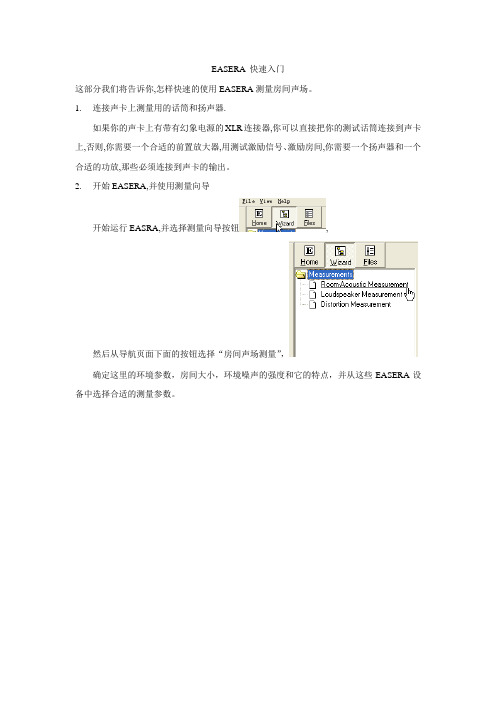

EASERA 快速入门这部分我们将告诉你,怎样快速的使用EASERA测量房间声场。

1.连接声卡上测量用的话筒和扬声器.如果你的声卡上有带有幻象电源的XLR连接器,你可以直接把你的测试话筒连接到声卡上,否则,你需要一个合适的前置放大器,用测试激励信号、激励房间,你需要一个扬声器和一个合适的功放,那些必须连接到声卡的输出。

2.开始EASERA,并使用测量向导开始运行EASRA,并选择测量向导按钮,然后从导航页面下面的按钮选择“房间声场测量”，确定这里的环境参数，房间大小，环境噪声的强度和它的特点，并从这些EASERA设备中选择合适的测量参数。

单击“确定”按钮之后，EASERA将自动改变测量标签。

在“选择测量方法设置”标签内，你会发现声卡，输入输出是用来回放和记录测量信号，如果有必要，选择声卡，那一个测量话筒式功率放大器进行连接。

默认测量设置是单通道——EASERA只使用一单通道，如果你的声卡支持更多的通道，你可以选择任何一个多达32个输入的输入通道。

4.信号选择。

在这个“选择激励参数”的页面里，你可以选择激励信号和详细的设置它们的参数，通常测量向导都已经作了合适的设置。

5.电平调节。

在“电平调节”页面内，我们现在设置电平，设置输入电平是最大削波电平，以下10dB。

用这个“播放测试信号”按钮，把测试信号发送到功率放大器，复制混合窗口的推杆，推杆下的输入增益和输出增益。

调型输出推杆到合适的输出，那不能损坏扬声器也不能低于环境噪声，（为了尽量减小外部噪声对测量结果的影响，你可以把输出信号在扬声器先纤范围之内放大些），输入电平调整到最大削波失真以下10dB.外，如果使用的ASIO设备，信号通常不通过windows混合，而是通过EASERA直接调节，如果有必要，电平调节可以使用外部的HS20设备设置。

6.系统校准当你校准系统时，测量电平值也改系（房间声学参数如：像混响时间完全独立测量电平的电平信号，也随设定系统改变。

AE音频分析器教程：根据音频节奏契合动画Adobe After Effects（AE）是一款功能强大的视觉特效和动画制作软件。

在AE中，有一个强大的音频分析器工具，它可以根据音频的节奏和频谱信息将动画与音乐完美结合。

本教程将为您介绍如何利用AE音频分析器来创作具有动感的音频动画。

首先，打开AE软件并导入您要使用的音频文件和图像素材。

双击项目面板中的音频文件，将其拖放到合成面板中，以创建一个新合成。

在合成面板中，右键单击音频图层，选择"添加" > "音频分析器"。

这将为音频图层添加一个音频分析器特效。

在"特效控制"面板中，您会看到音频分析器的参数设置。

首先，调整"分辨率"参数以确定音频频谱的精确程度。

分辨率越高，频谱显示得越详细。

您可以根据音频的特性和个人偏好进行自由调整。

接下来，调整"阈值"参数。

阈值决定了动画与音频节奏的连接程度。

较低的阈值将使动画与每个音符完全同步，而较高的阈值则会让动画与音乐的整体节奏相契合。

根据您的需求和音乐的特点，选择一个适当的阈值。

在音频分析器的参数设置下方，您可以看到一个名为"频谱样本"的选项。

在这里，您可以选择以什么方式显示音频的频谱信息。

点击下拉菜单，可以选择不同类型的频谱形式，如线条、方块、条形等。

您可以尝试不同的频谱样本来找到最适合您动画风格的样式。

美化动画效果是另一个重要的步骤。

在音频分析器的下方，您可以看到一个名为"频谱效果"的选项。

点击下拉菜单，您可以选择应用不同的效果。

根据您的主题和需求，选择一个能够增强动画效果的频谱效果。

在此基础上，您可以对音频分析器的参数进行进一步调整，以获得所需的动画效果。

您可以改变频谱的颜色、大小和透明度，以及动画元素的位置、旋转和缩放等。

通过使用AE音频分析器，您可以根据音频的节奏和频谱信息，创作出与音乐相契合的动感动画。

扩声系统声学特性计算机辅助设计( CAD) 是利用现代化技术手段从事工程设计的一种理想方法, 其特点是精度高、效率高, 无须等到安装调试结束就能知道工程的设计结果。

它是应用计算机借助于实用专业软件, 对厅堂、体育馆( 场) 、多功能厅的扩声系统的声学特性进行计算机辅助设计( CAD) 的。

当今世界上最具盛名并被广泛采用的是德国人在90年代中叶开发的通用数据库EASE(Electro Acoustic Simulator for Engineer)软件。

这个软件最大优点就是统一了CAD的设计标准和技术术语, 对设计结果也提供了多种表示和展示方法, 使各厂家的设计数据具有良好的可比性。

本设计方案是采用EASE4.3系统软件, 并根据《厅堂扩声系统声学特性指标》、《厅堂扩声特性测量方法》标准进行设计、计算的, 其设计计算结果以声场分布彩色展示图的方式给出。

混响时间设定:声场三维模型图:语言扩声声学分析结果语言扩声各频点总声压级图:125HZ总声压级( 不均匀度1.62dB, 最大声压级112.49 dB)250HZ总声压级( 不均匀度2.09dB, 最大声压级116.31dB)500HZ总声压级( 不均匀度2.92dB, 最大声压级113.22dB)1000HZ总声压级( 不均匀度2.9dB, 最大声压级109.82dB)HZ总声压级( 不均匀度2.26dB, 最大声压级110.74dB)4000HZ总声压级( 不均匀度2.87dB, 最大声压级110.22dB)8000HZ总声压级( 不均匀度3.19dB, 最大声压级108.44dB)1KHZ语言清晰度( 0.72-0.62优良, 采用Long Form计算方式)1KHZ辅音损失度( 5.99%-3.41%, 采用Long Form计算方式)125-8000HZ总声压级分布柱形图125-8000HZ总声压级分布柱形图从以上EASE声场模拟分析软件模拟结果图纸能够看出, 该系统设计完全优于招标要求, 最大声压级大于108dB, 不均匀度小于3 dB, 1KHZ语言清晰度0.72-0.62,达到优良水平, 整体分析结果都能超过《厅堂扩声系统设计规范GB 50371- 》中的语言类一级指标。

声场分析计算机模拟声场分析 (2)1. EASE 4.3电脑设计系统简介 (2)2. 分析依据: (2)3. 电视电话会议室声场分析 (4)4. 电视电话会议室分析结果 (11)5. 作战指挥室声场分析 (12)6. 作战指挥室分析结果 (19)计算机模拟声场分析为使武警水电会场声学方案设计更好地符合实际的效果，运用当代先进的计算机模拟技术，根据实际尺寸建立计算机建筑模型，对方案设计的音响效果进行计算机模拟验证，以确认设计的合理性，以及能满足技术要求，达到预期效果。

设计运用的是著名的声场分析软件——EASE4.3。

1.EASE 4.3电脑设计系统简介EASE（全称ELECHO ACOUSTIC SIMNLATOR FOR ENGINEER）是由德国人在九十年代中期开发的通用数据库，现已成为世界上最为广泛使用的声学设计软件。

EASE是采用计算机CAD技术进行模拟声场的模型建设、声学设计、声学计算与声学分析的综合设计软件。

我们现在使用的是EASE 4.3版本，主要用它进行模拟验算的声学参数有：•声场声压的分布——对声场的均匀度、频率响应及分布进行分析计算•声场清晰度的计算——对声音清晰度的分析计算2.分析依据:武警水电电视电话会议室以及作战指挥室扩声系统属厅堂扩声。

声学特性指标采用广播电影电视部部分标准GYJ25-86<<厅堂电声系统声学特性指标>>中语言和音乐兼用的电声系统二级（语言扩声一级）声学特性指标。

RASTI----快速语言传输指数（rapid speech transmission index）是语言传输指数法（STI法）在某些条件下的一种简化形式，用来测定与可懂度有关的语言传输质量。

在EASE中0.75～1（含0.75）为优,0.6～0.75（含0.6）为良好,0.45～0.6（含0.6）为一般,0.3～0.45（含0.3）为较差,小于0.3为差.一般大于0.5为好.ALC-----辅音清晰度损失百分比（%ALCONS）是一种语言可懂度的度量方法。

声学模拟软件—EASE声学分析报告计算机模拟是现代扩声系统设计的重要手段，为了保证该房间的扩声效果，需要对声学设计方案进行全面地计算机声场模拟分析，验证声场设计是否达到预期指标。

我们采用目前国际通用的电声系统模拟软件EASE4.3，其主要功能是对封闭大型空间或者敞开空间以及半闭空间的各种声学行为加以模拟，它能够较准确地模拟出加入扬声器后各项声学特性指标。

该系统已经广泛应用于体育场馆，剧场剧院、演播室等扩声系统设计中。

它通过针对厅堂的建筑设计，建立与施工图纸精确度相同的三维立体模型，在软件中输入各种扬声器参数，确定扬声器的安装位置，通过计算机运算，十分准确的仿真出扩声声场分布和声学参数，预测声场效果。

通过模拟分析，验证和优化设计方案，达到最终的设计目标。

EASE软件可以准确地预测声场分布、直达声声场分布、快速语言传递指数STIPA，辅音损失度%ALcons等。

厅堂扩声系统由扩声设备和声场组成。

不同功能的厅堂扩声系统，国家设计规范都有相应的声学特性指标要求，要满足这些设计要求，传统的做法是采用经典的声学公式（建筑声学、电声学）对厅堂进行计算。

进行这样的计算工作量大，而且准确度小。

采用声学模拟设计软件，用计算机辅助设计的方法完成这一工作，能够达到事半功倍的效果，厅堂扩声系统应达到与其功能相当的厅堂扩声系统的声学特性指标。

在进行工程的深化设计时，需提供图文并茂的厅堂扩声系统工程专业设计方案。

除了电声系统设备组成设计外，还包括用声学模拟软件进行设计，提供厅堂建筑模型图、混响时间与频率关系曲线图、辅音清晰度损失率分布曲线图、快速语言传递指数分布曲线图、听音面7个频率下的声压级分布图等。

以便预计本工程达到相应声学指标的情况，对工程调试进行指导。

自20世纪70年代以来国际上一些著名的公司相继开发声学（建声、电声）模拟计算机辅助设计软件。

这些软件在不同的时期适应不同品牌扬声器数据库。

随着计算机硬件和操作系统的逐渐升级，其软件计算方法也在不断完善，建模方法和计算结果的显示也在不断地完善。

大报告厅扩声系统——声学特性指标EASE计算分析书1.1建筑模型1.2满场混响时间曲线图1.3三维声学模型1.4声场模拟图100Hz观众席模拟声压级图250Hz观众席模拟声压级图500Hz观众席模拟声压级图1000Hz观众席模拟声压级图2000Hz观众席模拟声压级图4000Hz观众席模拟声压级图8000Hz观众席模拟声压级图500Hz语音辅音清晰度损失百分比1000Hz语音辅音清晰度损失百分比2000Hz语音辅音清晰度损失百分比500Hz语言快速传输指数1000Hz语言快速传输指数2000Hz语言快速传输指数1.5本扩声系统计算分析结论根据国标《厅堂扩声系统设计规范》(GB50371-2006)，大报告厅扩声系统应达到多用途类扩声一级声学特性指标，需满足以下几个指标：1、最大声压级：额定通带内：大于或等于103dB；2、传输频率特性：以100～6300Hz的平均声压级为0dB,在此频带内允许范围：－4dB～＋4dB；3、传声增益：125～6300Hz的平均值大于或等于－8dB；4、稳态声场布均匀度：1000Hz时小于或等于6dB，4000 Hz时小于或等于＋8dB；5、系统总噪声级：NR-20；根据上述EASE声学模拟，结果如下：最大声压级声场模拟平均最大声压级115.27dB；大于103dB,满足标准要求，并有较大的动态余量。

传输频率特性声场模拟传输频率特性声场分析图模拟传输频率特性完全满足标准要求。

传声增益本系统扩声形式下话筒不受扬声器影响，传声增益满足标准要求。

声场不均匀度模拟声场不均匀度如声场分析图，详细数据如下：频率(Hz) 最大声压级(dB) 最小声压级(dB) 不均匀度(dB)125 114.68 115.95 1.27250 113.99 115.58 1.59500 113.21 114.96 1.751000 111.29 114.77 3.482000 110.03 114.79 4.764000 109.38 114.87 5.498000 108.67 113.54 4.87模拟声场不均匀度满足标准要求。

EASE3.0高级运用之声场设计------------谢勇声场设计的主要内容声场设计是电声设计的核心。

当我们绘制好模型之后，确立好了厅堂基本的吸声材料之后，就可以进行声场的设计工作了。

通常情况下，声场设计主要的工作内容就是根据各种厅堂的结构类型来进行音箱的选型和分布形式的设计，后期还要根据声场的不同情况对建声环境和装饰材料做最终调整。

声场设计的原则当我们拿到工程图纸的时候，在脑海中首先就可以大概确立扬声器系统的扩声形式。

目前常用的扩声分布形式有：集中式、分散式、集中加分散式。

当然，无论采用哪中分布形式，始终都要围绕以下几点来指导具体的设计：1、根据不同类型的厅堂来定义合理的混响时间；所谓定义合理的混响时间，是必须靠更改模型相关面的吸声材料来实现的。

在实际工程的运作中，往往很多建筑材料并不是设计人员所能决定的，但是，我们可以在其他面上选择相应的材料来弥补现有的吸声材料所造成的不足。

同时，在方案的设计说明中，我们要提出当前甲方使用此材料的不足，我们可以根据EASE模拟的结果给出合理的建议。

2、确定适当的声压级；根据厅堂的面积、容积以及结构的不同，来选择相应不同类型的扬声器系统。

不同性质的厅堂，根据级别的高低，声压级也不尽相同。

具体内容请参照国家相关相关规定中的不同厅堂的声压级标准。

这里，我们设计时主要考虑的是功率的大小以及灵敏度的高低。

3、保证声压均匀的覆盖整个听众区；这跟扬声器的辐射特性、扬声器系统采用的分布方式以及房间是否存在声场缺陷有直接关系。

另外，各扬声器的功率大小的分配也直接影响声压级分布是否均匀。

4、尽量减少声压的重叠与干涉；这和扬声器的分布排列形式、指向角度、扬声器覆盖角度大小是密不可分的。

特别是当多组音箱同时出现在同一声场时，此问题尤为严重。

5、达到较高的传声增益；在声场中，扩声系统无论能达到多么高的声压级，当有话筒或声学乐器存在时，总是不能完全发挥。

因此，传声增益始终是一个不容忽视的问题。
