微流控芯片加工工艺嘿,朋友们!今天咱来聊聊微流控芯片加工工艺。
这玩意儿啊,就像是一个神奇的微观世界建筑师!你想想看,微流控芯片就像是一个超级迷你的城市,里面有各种微小的通道和结构,就像城市里的街道和建筑。
而加工工艺呢,就是建造这个迷你城市的方法和技巧啦。
要打造这么个神奇的微流控芯片,第一步就是设计啦。
这可得好好琢磨,就像你要盖房子得先有个完美的图纸一样。
得考虑好各种流体怎么在这些小通道里乖乖流动,这可不是个简单的事儿啊!然后呢,就是材料的选择啦。
这就好比建房子选砖头水泥,得挑质量好又合适的呀。
不同的材料有不同的特性,得根据咱的需求来挑,要是选错了,那可就麻烦咯!接下来就是加工啦。
这就像是真正开始盖房子了,得小心翼翼地雕琢。
有光刻技术,就好像是在芯片上用光照出精确的图案;还有蚀刻技术,把不需要的部分去掉,就像雕刻大师一点点地塑造形状。
这过程可不比雕刻一件精美的艺术品容易啊!还有注塑成型呢,把材料变成我们想要的形状,就像做蛋糕的时候把面糊放进模具里一样。
在加工过程中,每一个细节都不能马虎。
这就跟你穿衣服一样,一个扣子没扣好可能就不整齐啦。
要是一个小通道没做好,那整个芯片可能就没法正常工作啦,你说这得多重要啊!而且啊,这个加工工艺还在不断发展呢。
就像我们的生活一样,总是在进步,总是有新的方法和技术冒出来。
说不定哪天又有更厉害的技术出现,能让微流控芯片变得更神奇呢!总之呢,微流控芯片加工工艺是个超级有趣又超级重要的领域。
它能让我们在微小的世界里创造出大大的奇迹,为我们的生活带来很多便利和惊喜。
大家可别小瞧了它哦,它可是科技的小魔法师呢!让我们一起期待它未来能给我们带来更多的精彩吧!原创不易,请尊重原创,谢谢!。
微流控芯片技术的应用与研究随着科技的不断进步,微流控芯片技术的应用越来越广泛。
它具有快速、高效、精准、可控等优点,被广泛应用于生物医学、环境检测、食品安全、军事安全等诸多领域。
本文将探讨微流控芯片技术的应用与研究。
一、微流控芯片技术的基本原理微流控芯片技术基于微型流体学和微机电系统技术,通过微细通道、微阀门、微泵等微加工技术,将微型液滴和微型通道相结合,进行流体控制和操作。
其基本原理是在微米级别下的容器中,通过物理方法传送和控制微小液滴或分子,实现液体的微大小管道互联、微小泵流控制、微小反应器、微型细胞分析等。
二、微流控芯片技术在生物医学领域的应用微流控芯片技术在生物医学领域的应用十分广泛。
比如,利用微流控芯片技术可以对单个细胞进行精确分析和操作,包括细胞培养、药物筛选、基因检测等;可以对微小分子进行分离、拓扑变化、药物造粒等;可以进行细胞分选、细胞激活、病原菌检测、肿瘤诊断等。
特别是在肿瘤的早期诊断和治疗中,微流控芯片技术的应用有着重要的意义。
三、微流控芯片技术在环境检测中的应用微流控芯片技术在环境检测中也有着应用前景。
比如,可以利用微流控芯片技术对水质、空气、土壤等进行检测,能够高效准确地分析样品中的各种物质成分,包括有机物、无机物等,诸如检测地下水中的有毒有害物质、空气中的细颗粒物等。
微流控芯片技术在环境检测中的应用有助于人们更快速地了解环境化学变化,可以有效地预防和控制环境污染问题。
四、微流控芯片技术在食品安全中的应用微流控芯片技术在食品安全方面的应用也越来越受到人们的重视,它可以快速、高效地对食品中的污染物进行检测,包括农药残留、重金属、病原体等,取样量少、无需处理、分析时间短,并且具有高灵敏度和高选择性。
比如,在大型肉类加工厂等实际场景中,微流控芯片技术可以快速分析食品中的菌群,及时识别并消灭污染物,确保食品质量和健康安全。
五、微流控芯片技术在军事安全中的应用微流控芯片技术还可以在军事安全领域开发相关应用。
微流控芯片的设计与制备技术一、简介微流控芯片是一种集成了微型化的流体组件的芯片,可实现液体、气体和粒子在微尺度下的操控和操作。
这一技术广泛应用于生物医学、环境监测、化学分析等领域,在实现微型化、高通量和精准度方面具有显著优势。
本文将重点讲述微流控芯片的设计和制备技术。
二、微流控芯片的设计微流控芯片的设计涉及流体力学、微机电系统和材料科学等学科领域。
其基本设计原理是按照预定的流动路径和结构设计微通道和微腔室,并通过小孔、微泵和微阀等微流控元器件实现液体的操控和操作。
1、微流控芯片的结构设计微流控芯片的结构设计可分为两个层次,即微通道和微腔室的设计和单元操作单元的设计。
微通道和微腔室的设计需要考虑流体力学性质和结构复杂度,通道和腔室的形状、尺寸和流速等参数的选择直接影响到操作的效果。
单元操作单元的设计则需要考虑微流控元器件的种类及功能,包括小孔、微泵和微阀等多种元器件。
2、微流控芯片的模拟与仿真微流控芯片的设计过程中,需要对液体流动、气流流动和粒子运动等进行精确的模拟与仿真。
目前,常用的微流控芯片仿真软件包括COMSOL Multiphysics、ANSYS Fluent和LAMMPS等,它们可用于模拟和优化微流控芯片的设计方案。
三、微流控芯片的制备技术微流控芯片的制备技术包括芯片制备和微流控元器件的制备两个方面。
芯片制备主要涉及材料选择和制备工艺,微流控元器件的制备则包括小孔、微泵和微阀等多种器件。
1、芯片制备技术芯片制备的主要步骤包括模板制备、光刻、胶层、薄膜制备、微加工和封闭等。
微流控芯片的制备材料主要为玻璃、硅和聚合物等,制备工艺包括常用的热压和电子束激光微细孔加工等。
2、微流控元器件制备技术微流控元器件的制备技术主要有微泵、微阀和微孔加工技术等。
其中,微泵和微阀的制备是微流控芯片中的重要组成部分。
微泵的制备技术主要包括热膨胀、压电驱动、磁性驱动和电化学驱动等多种方式。
微阀的制备技术包括机械阀、压电阀和电化学阀等多种类型。

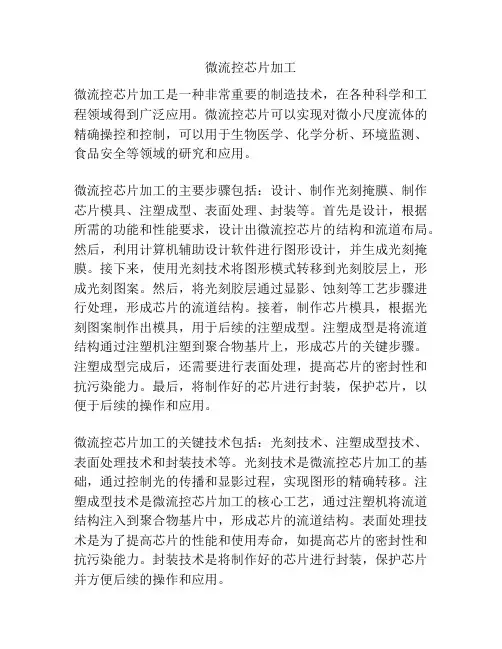

微流控芯片加工微流控芯片加工是一种非常重要的制造技术,在各种科学和工程领域得到广泛应用。
微流控芯片可以实现对微小尺度流体的精确操控和控制,可以用于生物医学、化学分析、环境监测、食品安全等领域的研究和应用。
微流控芯片加工的主要步骤包括:设计、制作光刻掩膜、制作芯片模具、注塑成型、表面处理、封装等。
首先是设计,根据所需的功能和性能要求,设计出微流控芯片的结构和流道布局。
然后,利用计算机辅助设计软件进行图形设计,并生成光刻掩膜。
接下来,使用光刻技术将图形模式转移到光刻胶层上,形成光刻图案。
然后,将光刻胶层通过显影、蚀刻等工艺步骤进行处理,形成芯片的流道结构。
接着,制作芯片模具,根据光刻图案制作出模具,用于后续的注塑成型。
注塑成型是将流道结构通过注塑机注塑到聚合物基片上,形成芯片的关键步骤。
注塑成型完成后,还需要进行表面处理,提高芯片的密封性和抗污染能力。
最后,将制作好的芯片进行封装,保护芯片,以便于后续的操作和应用。
微流控芯片加工的关键技术包括:光刻技术、注塑成型技术、表面处理技术和封装技术等。
光刻技术是微流控芯片加工的基础,通过控制光的传播和显影过程,实现图形的精确转移。
注塑成型技术是微流控芯片加工的核心工艺,通过注塑机将流道结构注入到聚合物基片中,形成芯片的流道结构。
表面处理技术是为了提高芯片的性能和使用寿命,如提高芯片的密封性和抗污染能力。
封装技术是将制作好的芯片进行封装,保护芯片并方便后续的操作和应用。
微流控芯片加工的优点是可以实现对微小尺度流体的精确操控和控制,并结合各种检测和分析技术,实现对生物和化学过程的研究和应用。
与传统的实验室技术相比,微流控芯片加工具有体积小、成本低、效率高、灵敏度高等优势。
微流控芯片加工在生物医学、化学分析、环境监测、食品安全等领域得到了广泛应用,为这些领域的研究和应用提供了重要的技术支持。
总之,微流控芯片加工是一种重要的制造技术,通过光刻技术、注塑成型技术、表面处理技术和封装技术等,可以制造出具有精确操控和控制流体能力的微流控芯片。
pdms微流控芯片使用说明概述说明以及解释1. 引言1.1 概述本文旨在介绍和解释PDMS微流控芯片的使用说明。
微流控技术作为一种新兴的实验工具,在科学研究和生物医学领域中得到了广泛的应用。
PDMS(聚二甲基硅氧烷)材料由于其柔软、透明、生物相容性等特点,成为制备微流控芯片的常用材料之一。
通过对PDMS微流控芯片的简介、使用注意事项以及实验操作步骤进行详细阐述,旨在帮助读者更好地理解和应用该技术。
1.2 背景介绍随着实验方法的不断发展,科学家们对于微尺度下流体的操控需求越来越高。
传统的实验方法面临着许多限制,而微流控技术则能够有效地解决这些问题。
微流控芯片是一种将小液滴或者小管道中极小体积液体进行精确操作和操纵的设备。
它主要依靠通道设计和表面改性等手段来调节液体在芯片内部的运动,并实现对流速、混合效果以及反应的监测和控制。
1.3 研究目的本文的研究目的主要有三个方面:首先,通过对PDMS微流控芯片原理概述、制备方法以及应用领域等进行介绍,使读者能够全面了解该技术;其次,提供PDMS微流控芯片使用注意事项,包括设计与制备、操作使用以及存储保养方面的注意事项,旨在帮助读者在实际操作中避免常见错误;最后,给出PDMS 微流控芯片实验操作步骤,使读者能够清晰地掌握实验过程并顺利完成相关实验。
通过以上准备工作,本文将详细介绍PDMS微流控芯片的特点、制备方法以及应用领域,并进一步阐述使用该技术时需要注意的事项和具体操作步骤。
最后,我们将总结结论并展望未来研究方向和意义。
通过本文的分享和解释,我们期望能够为科研人员提供一份全面而详尽的参考资料,以推动该领域更深入地发展。
2. PDMS微流控芯片简介2.1 原理概述PDMS(聚二甲基硅氧烷)微流控芯片是一种常用于微流体实验的材料,具有优异的柔韧性和透明度。
该芯片由PDMS材料制成,通过精确加工形成复杂的通道结构,用于控制微尺度液滴或流体在芯片内部的运动和混合。
微流控芯片技术的原理及其应用随着生物医学技术的逐步发展,微流控芯片技术逐渐成为研究生物科学领域的重要工具。
微流控芯片技术是一种将液体微小化的技术,通过微通道和微结构控制液体的流动,从而实现对微小的流体样本的操控和分析。
本文将详细介绍微流控芯片技术的原理和应用。
一、微流控芯片技术的原理微流控芯片技术是一种基于微纳米尺度结构和微通道的流体控制技术。
它通过制造微通道和微结构,将液体分割成非常微小的体积,从而控制和操作微小的流体体系。
微流控芯片可以分为两个部分:微通道和微结构。
微通道是用于控制微小液滴和海绵多孔的通道系统。
海绵多孔是指微通道中的特殊结构,可以用来创建离散液滴或分隔通道。
微流控芯片通过这些微通道和微结构来控制微小液滴或微小的液体分散体系。
对于微流控芯片来说,微小液滴是非常重要的元素。
微小液滴是由小于100微米的液体球体组成的。
由于它们是液体,所以微小液滴之间可以互相合并,而且通过电极可以控制液滴的聚合和分离状态。
在微流控芯片中,微小液滴通常是由吸头和压力控制系统产生的。
微流控芯片技术的原理一般分为三个步骤:样品输入、反应和检测。
首先,将样品输入到微流控芯片上。
其次,样品会经过一系列的反应过程,例如混合、稀释、分隔等等。
最后,对反应后的产物进行检测。
二、微流控芯片技术的应用微流控芯片技术在生物医学领域中有着广泛的应用。
它能够用于细胞分数、免疫分析、基因测序等方面的研究。
下面将具体介绍微流控芯片技术的应用。
1、细胞分数微流控芯片技术可以用于隔离细胞并分析细胞中的生物大分子。
这种技术通过一个海绵多孔来将细胞定位在特定位置,并将细胞从其他细胞中隔离出来。
这种技术对于医学研究很有价值,可以用来研究细胞的分子成分和机制,在探索生物性能和疾病诊断方面具有广阔的应用前景。
2、免疫分析免疫分析是一种常用的免疫学方法。
在传统的免疫分析中,技术人员需要进行样本的制备和处理,这个过程常常需要耗费大量的样品和试剂。
微流控分析是以微管道为网络连接微泵、微阀、微储液器、微电极、微检测元件等具有光、电和流体输送功能的元器件,最大限度地把采样、稀释、加试剂、反应、分离、检测等分析功能集成在芯片上的微有机聚合物芯片材料的基本要求材料应易被加工;有良好的光学透明性;在分析条件下材料应是惰性的;材料应有良好电绝缘性和散热性;材料表面的可修饰性和可密封性。
光刻(lithography)和刻蚀技术(etching)光刻工艺光刻是用光刻胶、掩模和紫外光进行微制造,工艺如下:(a)仔细地将基片洗净;(b)在干净的基片表面镀上一层阻挡层,例如铬、二氧化硅、氮化硅等;(c) 再用甩胶机在阻挡层上均匀地甩上一层几百A厚的光敏材料——光刻胶。
光刻胶的实际厚度与它的粘度有关,并与甩胶机的旋转速度的平方根成反比;(d) 在光掩模上制备所需的通道图案。
将光掩模复盖在基片上,用紫外光照射涂有光刻胶的基片,光刻胶发生光化学反应;(e)用光刻胶配套显影液通过显影的化学方法除去经曝光的光刻胶。
这样,可用制版的方法将底片上的二维几何图形精确地复制到光刻胶层上;(f) 烘干后,利用未曝光的光刻胶的保护作用,采用化学腐蚀的方法在阻挡层上精确腐蚀出底片上平面二维图形。
掩模制备用光刻的方法加工微流控芯片时,必须首先制造光刻掩模。
对掩模有如下要求:a.掩模的图形区和非图形区对光线的吸收或透射的反差要尽量大;b.掩模的缺陷如针孔、断条、桥连、脏点和线条的凹凸等要尽量少;c.掩模的图形精度要高。
通常用于大规模集成电路的光刻掩模材料有涂有光胶的镀铬玻璃板或石英板。
用计算机制图系统将掩模图形转化为数据文件,再通过专用接口电路控制图形发生器中的爆光光源、可变光阑、工作台和镜头,在掩模材料上刻出所需的图形。
但由于设备昂贵,国内一般科研单位需通过外协解决,延迟了研究周期。
由于微流控芯片的分辨率远低于大规模集成电路的要求,近来有报道使用简单的方法和设备制备掩模,用微机通过CAD软件将设计微通道的结构图转化为图象文件后,用高分辨率的打印机将图象打印到透明薄膜上,此透明薄膜可作为光刻用的掩模,基本能满足微流控分析芯片对掩模的要求。
硅基微流控芯片的加工与应用近年来,随着微流控技术的快速发展,硅基微流控芯片作为一种重要的实验工具被广泛应用于生物医学、环境监测、化学分析等领域。
本文将探讨硅基微流控芯片的加工过程以及其在不同应用领域中的具体应用。
一、硅基微流控芯片的加工过程硅基微流控芯片的加工过程主要包括光刻、湿法腐蚀、离子注入、热扩散等步骤。
首先,通过光刻技术在硅片上制作出所需的微流道结构。
然后,利用湿法腐蚀技术将硅片表面的非结构区域腐蚀掉,留下所需的微流道。
接下来,通过离子注入和热扩散技术对芯片进行掺杂和扩散,以形成电极和传感器等功能区域。
最后,通过封装等步骤完成芯片的制作。
硅基微流控芯片的加工过程需要高精度的设备和技术支持,其中光刻技术是至关重要的一步。
光刻技术通过光源照射光刻胶,再通过掩膜的选择性曝光和显影,将所需的微流道结构转移到硅片上。
湿法腐蚀技术则通过浸泡硅片于特定溶液中,利用溶液对非结构区域进行腐蚀,从而形成微流道。
离子注入和热扩散技术则能够改变硅片的电学性质,使其具备传感器和电极等功能。
二、硅基微流控芯片在生物医学领域的应用硅基微流控芯片在生物医学领域具有广泛的应用前景。
例如,在细胞分析方面,硅基微流控芯片可以实现对单个细胞的操控和观察,帮助科研人员深入研究细胞的生理和病理过程。
此外,硅基微流控芯片还可以用于药物筛选和基因检测等领域,为药物研发和疾病诊断提供了新的手段。
三、硅基微流控芯片在环境监测领域的应用硅基微流控芯片在环境监测领域也有着重要的应用价值。
通过将传感器集成到芯片中,可以实现对环境中各种污染物的快速检测和监测。
例如,硅基微流控芯片可以用于水质监测,实时监测水中的重金属离子、有机物等污染物质的浓度,为环境保护提供数据支持。
此外,硅基微流控芯片还可以应用于空气质量监测、土壤污染检测等领域。
四、硅基微流控芯片在化学分析领域的应用硅基微流控芯片在化学分析领域也有着广泛的应用。
通过在芯片中集成化学反应器和检测器,可以实现对样品的快速分析和检测。
微流控芯片的设计与制备技术1.结构设计:微流控芯片的结构设计是指通过计算机辅助设计软件对芯片的微结构进行设计。
设计中需要考虑芯片的功能需求、流体的流动特性以及制造工艺的可行性等因素。
2.流动控制:微流控芯片的主要功能是可精确地控制微小流体的流动。
因此,设计中需要考虑如何将来自不同通道的流体混合、分离、分配和离子交换等问题。
通过设计微流道和阀门等结构,可以实现对微小流体的精确控制。
3.材料选择:微流控芯片通常使用聚合物材料或玻璃等材料制成。
在设计中需要选择合适的材料,使得芯片能够承受流体的压力和温度,并且易于加工和封装。
4.尺寸优化:微流控芯片的尺寸通常在微米至毫米的范围内。
设计中需要优化芯片的尺寸,使得芯片的尺寸尽可能小,同时不影响流体的流动和控制。
1.光刻技术:光刻技术是指通过用光刻胶涂覆在芯片表面上,然后用紫外光照射在覆膜上的掩模曝光,形成所需结构图案的技术。
光刻技术是制备微流控芯片的关键技术之一2.软印技术:软印技术是将受热熔融的微流控芯片材料用胶印机印在制备基板上的技术。
通过软印技术可以制备实际应用中需要的复杂结构。
3.成型技术:成型技术是将微流控芯片的材料加热至熔化状态,然后放置在模具中冷却固化的技术。
通过成型技术可以制备出具有所需形状和尺寸的微流控芯片。
4.封装技术:封装技术是将微流控芯片与其它部件或连接器件进行连接和封装的技术。
通过封装技术可以保护芯片的结构完整性,并提供与外部系统的连接接口。
总而言之,微流控芯片的设计与制备技术是一个复杂而有挑战性的领域。
只有通过综合考虑流体力学、材料学、制造工艺等多个因素,才能实现微流控芯片的精确控制和功能实现。

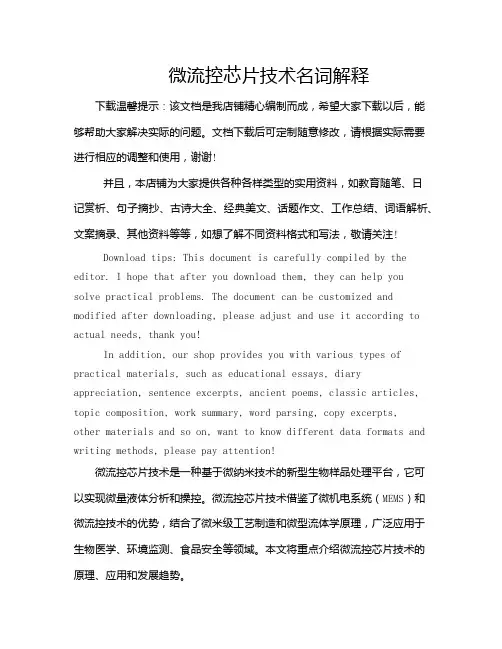

微流控芯片技术名词解释下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!微流控芯片技术是一种基于微纳米技术的新型生物样品处理平台,它可以实现微量液体分析和操控。
微流控芯片加工技术解析
微流控芯片的发展微全分析系统的概念是在1990年首欠由瑞士Ciba2Geigy 公司的Manz与Widmer提出的,当时主要强调了分析系统的微与全,及微管道网络的MEMS加工方法,而并未明确其外型特征。
次年Manz等即在平板微芯片上实现了毛细管电泳与流动。
微型全分析系统当前的发展前沿。
微流控分析系统从以毛细管电泳分离为核心分析技术发展到液液萃取、过滤、无膜扩散等多种分离手段。
其中多相层流分离微流控系统结构简单,有多种分离功能,具有广泛的应用前景。
已有多篇文献报道采用多相层流技术实现芯片上对试样的无膜过滤、无膜参析和萃取分离。
同时也有采用微加工有膜微渗析器完成质谱分析前试样前处理操作的报道。
流控分析系统从以电渗流为主要液流驱动手段发展到流体动力气压、重動、离心力、剪切力等多种手段。
直至今日,各国科学家在这一领域做出更加显著地成绩。
微流控技术作为当前分析科学的重要发展前沿,在研究与应用方面都取得了飞速的发展。
微流控芯片的原理微流控芯片采用类似半导体的微机电加工技术在芯片上构建微流路系统,将实验与分析过程转载到由彼此联系的路径和液相小室组成的芯片结构上,加载生物样品和反应液后,采用微机械泵。
电水力泵和电渗流等方法驱动芯片中缓冲液的流动,形成微流路,于芯片上进行一种或连续多种的反应。
激光诱导荧光、电化学和化学等多种检测系统以及与质谱等分析手段结合的很多检测手段已经被用在微流控芯片中,对样品进行快速、准确和高通量分析。
微流控芯片的最大特点是在一个芯片上可以形成多功能集成体系和数目众多的复合体系的微全分析系统?微型反应器是芯片实验室中常用的用于生物化学反应的结构,如毛细管电泳、聚合酶链反应、酶反应和DNA 杂交反应的微型反应器等。
其中电压驱动的毛细管电泳(Capillary Electrophoresis ,CE)比较容易在微流控芯片上实现,因而成为其中发展最快的技术。
它是在芯片上蚀刻毛细管通道,在电渗流的作用下样品液在通道中泳动,完成对样品的检测分析,如果在芯片上构建毛细管阵列,可在数分钟内完成对数百种样品的平行分析。
自1992 年微流控芯片CE 首次报道以来,进展很快?首台商品仪器是微流控芯片CE (生化分析仪,Aglient),可提供用于核酸及。
