交直流电参数测试仪操作规程

交直流电参数测试仪操作指引1.目的:1.1规范交直流电参数测试仪运行及管理要求，确保检测设备、测试人员及产品的安全。

1.2保证产品的电性能参数符合客户的相关要求。

2.范围：测试电参数的光源产品。

3.使用前准备工作：3.11检查设备的相应型号，规格是否符合所使用的市电。

3.2在接上电源前先将所有的开关置于(OFF)档，确保设备及人员的安全。

3.3测试前将仪器提前15min开机预热，使之达到稳定状态，并检查设备仪器是否有异响。

4.操作步骤：4.1查看交直流电参数测试仪后面电压/电流表的接线端是否如下图所示:4.24.3仪器后连接线接好后，打开仪器正面的电源开关置于(ON)档。

仪器打开后，正面界面显示如下：4.2.1测试模式设定：根据实际测试条件不停按‘模式'键设定测试模式(AC/DC/AC+DC),在按动过程中有对应的1ED显示。

4.2.2电压量程设定：按动'电压量程'键后，再按动“上下调整键”,循环出现(AUTO/300V/150V/75V)四个量程，选择后按“确认键”设置完毕。

4.2.3电流量程设定：按动'电流量程'键后，再按动“上下调整键”，循环出现(AUTo/20A/8A/2A)四个量程，选择后按“确认键”设置完毕。

4.2.4输入电流和功率精密设定：按动“设定键”后，出现输入电流的最大和最小值设定，按动“左右调整键”移动数值的左右光标，按动“上下调整键”调整数值的大小。

当某一数值确定后按“确认键”便可进行下--数值的设定。

依次设定完AH、A1、PH、P1o4.2.5功能选择：连续按动“功能选择键”可显示当前负载的功率、功率因数、频率。

4.2.6设置完毕后接上负载，打开负载开关，就可测试出负载相关参数。

5.点检说明：交直流电参数测试仪点检时，通过点检样品将仪器的点检状态（亮或不亮和实际电性能参数加以对比，各电参数的范围为点检样品±3%）,最终记录在《计量器具点检记录表》上。

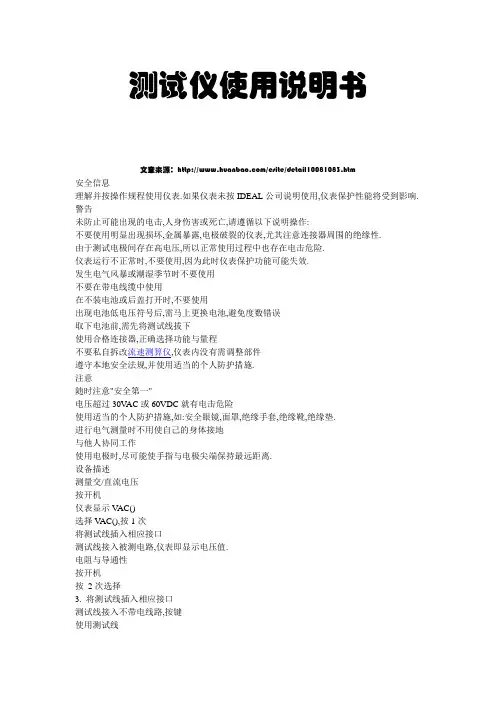

测试仪使用说明书文章来源：/esite/detail10081083.htm安全信息理解并按操作规程使用仪表.如果仪表未按IDEAL公司说明使用,仪表保护性能将受到影响. 警告未防止可能出现的电击,人身伤害或死亡,请遵循以下说明操作:不要使用明显出现损坏,金属暴露,电极破裂的仪表,尤其注意连接器周围的绝缘性.由于测试电极间存在高电压,所以正常使用过程中也存在电击危险.仪表运行不正常时,不要使用,因为此时仪表保护功能可能失效.发生电气风暴或潮湿季节时不要使用不要在带电线缆中使用在不装电池或后盖打开时,不要使用出现电池低电压符号后,需马上更换电池,避免度数错误取下电池前,需先将测试线拔下使用合格连接器,正确选择功能与量程不要私自拆改流速测算仪,仪表内没有需调整部件遵守本地安全法规,并使用适当的个人防护措施.注意随时注意"安全第一"电压超过30VAC或60VDC就有电击危险使用适当的个人防护措施,如:安全眼镜,面罩,绝缘手套,绝缘靴,绝缘垫.进行电气测量时不用使自己的身体接地与他人协同工作使用电极时,尽可能使手指与电极尖端保持最远距离.设备描述测量交/直流电压按开机仪表显示V AC()选择V AC(),按1次将测试线插入相应接口测试线接入被测电路,仪表即显示电压值.电阻与导通性按开机按2次选择3. 将测试线插入相应接口测试线接入不带电线路,按键使用测试线显示电阻值2秒清零.重复3～5步,测量电阻.绝缘电阻按开机按选择1000V/250V或500V将测试线插入相应接口将被测电路与电源和所有负载断开将测试线连接到被测线路设置测试时间缺省时间为30秒按1秒后,用选择时间:1分钟～10分钟,按确认.连通性测试:按和.屏幕显示LOCK并有声音提示.按停止测试.7.按启动绝缘测试,屏幕显示MΩ值.保持测试线与测试点接触,泻放测试电压.警告:显示符号时,表示设备正在被测线路充电或放电,有电击危险.更换电池和保险丝警告:为防止电击,在打开电池舱盖前需将测试线取下.警告:为防止着火,必须使用用规定电压,电流和熔断速度的保险丝.维护用潮软布擦拭,不用使用溶剂量程与精度交流转换:61-795为平均值测量,有效值校准精度,测试条件23℃±5℃,相对湿度小于75%温度系数:0℃～18℃,28℃～50℃内0.1倍影响项目质保条款在正常使用及维护情况下,每款美国理想工业公司(IDEAL INDUSTRIES,以下简称:理想公司)的产品都保证从材料和工艺上没有缺陷.所有仪器主机的保修期是两年,始于交货之日.产品零部件,选件,产品修理和服务则有90天的质量担保.这个担保只适于原始买主,或理想公司授权的分销商和零售商的最终用户,不适于其它理想公司认为是由于事故或非正常操作或搬运条件而造成的被误用,替换,疏忽或损坏的产品.对于新的或未使用的产品, 理想公司授权分销商或零售商只向最终用户提供上述保修,但不能以理想公司的名义提供更多或不同的保修.如果买主在一个国家购买产品而送到另一个国家修理,理想公司保留向买主索取修理/替换零部件的进囗费用的权力.对有缺陷但在保修期内送达理想公司维修中心的产品,理想公司的保修责任限于以购买价退款,或免费修理,或替换,由理想公司选择其中一种方式.欲获得保修服务,请与最近的理想公司维修中心联系,或将产品送到理想公司维修中心,请写明产品的问题,并付邮资及保险费(目的地交货). 理想公司对运输中造成的损坏概不负责.保修后,产品归还给买主,运输费预付(目的地交货).如果理想公司确定产品的损坏是由于误用,替换,事故或非正常条件下操作或搬运而造成的,理想公司将估计修理费用,并征得买主的同意才开始修理.修理之后,预付运输费,产品还给买主.买主会收到一张帐单,包括修理费和返回时的运输费(寄发地交货).本担保书是买主仅有的和全部的补偿.它取代其它所有担保,不管是说明的还是隐含的,包括但不限于任何隐含的为某个特定目的而具有的产品可销性或合理性的担保.理想公司不负责任何或特殊的,或非直接的,或事故性的,或引发的损坏或损失,包括数据的损失,不管是由于违背担保条款造成的,或基于合同,侵权行为,信任还是其它任何理由.因为有些国家或地区不允许隐含担保的期限的限制,或者事故性,或间接损失的排除或限制,所以本担保书中的限制或免责条款可能不适于每一位买主.如果本担保书中的任何条款由当地具有司法权的法庭判定无效或无法执行,这个判决将不影响任何其它条款.输入端子——连接测试线量程精度过载保护直流电压0.1-600.0V±(0.5%+1)600V AC有效值交流电压0.1-600.0V±(0.8%+4)600V AC有效值电阻0.1-199.9Ω±(2.0%+3)600V AC有效值1分钟连通性0.01-19.99Ω±(2.0%+3)600V AC有效值绝缘电阻250V0.001-0.100MΩ±10600V AC有效值0.101-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ±(5.0%+5)400-1000 MΩ500V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-2000 MΩ±(5.0%+5)1000V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-1000 MΩ±(3.0%+5)1000-4000 MΩ±(5.0%+10)连通性测试电流,R200mA,开路电压4-24VDC,符合EN61557-2/VDE 0413 Part4.自动量程.开路电压< 1.3×Vo,正常电压精度0%+10%,短路电流<3.0mA,正常测试电流1mA@1kΩ×V(1mA@500KΩ)一般技术指标显示:9999计数/4"液晶屏幕刷新率:2.0次/秒过量程显示:OL极性识别:自动自动关机:停止按键15分钟后电池低电压指示:显示海拔高度:2000m数据保持:显示电源:6节5号电池电池使用时间:50小时/1000次测试(1000V/480KΩ)保险丝:1A/600V(#F-105)使用温度:0-40℃存储温度:-10～60℃环境湿度:<80%尺寸:240mm×100mm×45mm重量:450克附件:测试线(TL-795),6节5号电池,说明书安全标准:UL/IEC/EN 61010-131-031,EN61557,EN61326-1+1A,(EMC) CATIII-1000V/CAT IV-600V显示屏幕AUTO——自动量程LOCK——测试被锁定,TEST按钮施放后解除ZERO——测试线电阻清零——停止按键15分钟后自动关机.接触自动关机,按LOCK键——电池电压低,需更换电池模拟指针——仿真指针表显示——绝缘测试正在进行中——测量项目功能V AC——交流电压0.1~600.0VVDC——直流电压0.1~600.0V——电阻与声音提示导通0.1~199.9——低阻值测试0.01~19.99250V/500V/1000V/MΩ——绝缘测试电压/量程:0.001-4000MΩ4.按钮——电源开关——取消自动关机设置测试时间——30秒背光开关,测试线电阻清零——启动测试——按逆时针顺序选择功能——按顺时针顺序选择功能。

安柏直流电阻测试仪安全操作及保养规程前言安柏直流电阻测试仪通常用于测试电力设备和线路的接地电阻、绝缘电阻，以及测量电源的同轴电缆、屏蔽层等的接地时延，是电力系统运行过程中必不可少的一种仪器。

本文主要介绍安柏直流电阻测试仪的安全操作及保养规程，以确保设备长期安全、可靠地运行。

一、安全操作规程1. 设备安装•设备应设置在干燥、通风、无化学品腐蚀及温度适宜的环境中。

•电源及其它信号线接入前，请先查看设备的标准电压，保证供电系统电压与设备匹配。

•设备连接有线电视等有线通讯设备时，应使用一款符合要求的耐电压和电流的隔离变压器。

设备连接WiFi或其它无线网络时，可能会遇到干扰，需要进行一定的屏蔽处理。

2. 设备开启•在使用设备前，请先查看设备是否设有安全装置，并确认所有断路器都处于关闭状态。

•如果设备需要通过电脑进行控制，请确认电脑符合设备操作系统要求，确保设备能够正常工作。

•开启设备时，应先将电源打开，然后操作电源按钮，保证正确操作。

3. 设备操作•在使用设备时，应避免手部或者皮肤直接接触设备，以免吸收放电器内部的电压。

•操作设备前应检查设备的接线是否正确，特别是断路器的位置，防止出现意外情况。

•操作设备前，应先关注设备的警告信息，确保设备处于正常工作状态。

•操作设备时，请确认设备处于安全位置并处于稳定地面上。

4. 设备维护•设备内部部件应该定期进行检查，特别是接触部分应该定期进行清洗。

•设备在保养时，应要求专业认证服务机构进行检修维护。

二、保养规程1. 设备清洁•设备应定期进行清洁，以防发生故障。

•设备清理应避免使用含有蒸汽、溶剂、有色液体、重碳钢颗粒和超声波水等强性清洁液进行清洗，防止器件迅速老化和烧毁。

•设备内部和外部应保持干燥状态，避免金属材料生锈，因潮湿产生短路。

2. 设备检查•设备应按工作负荷和使用时间进行检查。

在检查时，应使用在使用中所测控电路负荷和使用时间相符合的负载，以检测设备的安全工作状态。

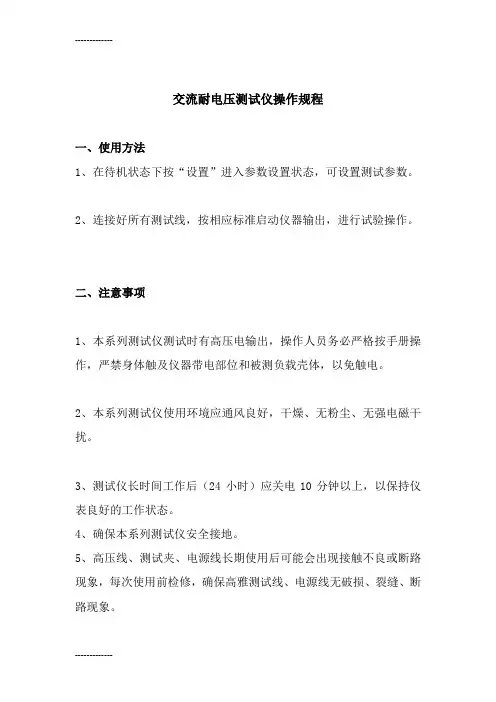

交流耐电压测试仪操作规程
一、使用方法
1、在待机状态下按“设置”进入参数设置状态，可设置测试参数。

2、连接好所有测试线，按相应标准启动仪器输出，进行试验操作。

二、注意事项
1、本系列测试仪测试时有高压电输出，操作人员务必严格按手册操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。

2、本系列测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。

3、测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。

4、确保本系列测试仪安全接地。

5、高压线、测试夹、电源线长期使用后可能会出现接触不良或断路现象，每次使用前检修，确保高雅测试线、电源线无破损、裂缝、断路现象。

6、请用软布和中性清洁剂清洁本系列测试仪。

编制：日期：2011年10月06日
审核：日期：2011年10月10日
实施日期：2011年10月10日
桓台县鸿博建设工程质量检测有限公司。

交流耐电压测试仪操作规程
一、使用方法
1、在待机状态下按“设置”进入参数设置状态，可设置测试参数。

2、连接好所有测试线，按相应标准启动仪器输出，进行试验操作。

二、注意事项
1、本系列测试仪测试时有高压电输出，操作人员务必严格按手册操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。

2、本系列测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。

3、测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。

4、确保本系列测试仪安全接地。

5、高压线、测试夹、电源线长期使用后可能会出现接触不良或断路现象，每次使用前检修，确保高雅测试线、电源线无破损、裂缝、断路现象。

6、请用软布和中性清洁剂清洁本系列测试仪。

编制：日期：2011年10月06日
审核：日期：2011年10月10日
实施日期：2011年10月10日
桓台县鸿博建设工程质量检测有限公司。

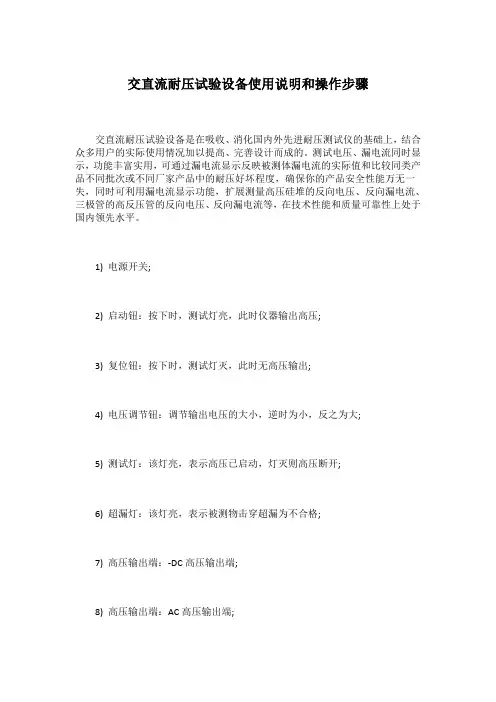

交直流耐压试验设备使用说明和操作步骤交直流耐压试验设备是在吸收、消化国内外先进耐压测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。

测试电压、漏电流同时显示，功能丰富实用，可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失，同时可利用漏电流显示功能，扩展测量高压硅堆的反向电压、反向漏电流、三极管的高反压管的反向电压、反向漏电流等，在技术性能和质量可靠性上处于国内领先水平。

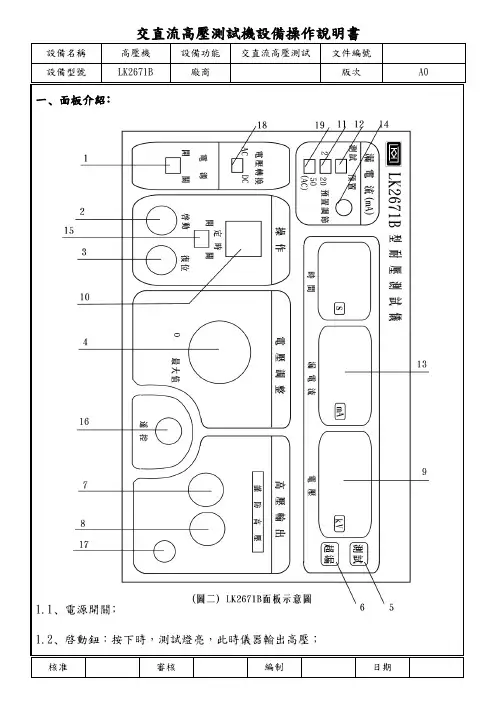

1) 电源开关;2) 启动钮：按下时，测试灯亮，此时仪器输出高压;3) 复位钮：按下时，测试灯灭，此时无高压输出;4) 电压调节钮：调节输出电压的大小，逆时为小，反之为大;5) 测试灯：该灯亮，表示高压已启动，灯灭则高压断开;6) 超漏灯：该灯亮，表示被测物击穿超漏为不合格;7) 高压输出端：-DC高压输出端;8) 高压输出端：AC高压输出端;9) 电压表：输出电压指示;10) 时间定时器：1～99s定时调节，可设定所需测试时间值;11) 漏电流量程选择开关：切换漏电流指示电流表量程，根据开关状态，分别为0～2mA、0～20mA;12) 漏电流预置/测试开关：按下开关，可设定漏电流报警值，弹出开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值;13) 漏电流指示电流表：根据“漏电流量程开关”位置，相应指示0～2mA、2～20mA;14) 漏电流预置调节钮：按下预置开关，可连续设定漏电流报警值0.3～2mA、2～20mA;15) 定时开关：按下时定时测试，99s内任意调节;弹出时，定时器不工作，为手动;16) 遥控插座：插上遥控插头，可通过高压棒上的开关对仪器进行遥控控制。

17) 接地柱：连接测试接地地线用;18) 电压转换开关：AC/DC转换开关;19)100mA漏电流开关：按下后可检测100mA交流漏电流。

(2) 操作步骤:操作时必须戴好绝缘橡胶手套、座椅和脚下垫好绝缘橡胶垫!只有在测试灯熄灭状态，无高压输出状态时，才能进行被试品连接或拆卸操作!1) 连接被测物体，确定电压表指示为“0”，测试灯熄灭，并把地线连接好;2) 设定测试电压范围;3) 设定漏电流测试所需值;(A) 按下预置开关;(B) 选择所需电流范围档;(C) 调节所需漏电流报警值;(D) 预置开关恢复常态;4) 手动测试：(A) 将定时开关置为关状态，按下启动钮，测试灯亮，将电压调节钮旋到需要的指示值;(B) 如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警。

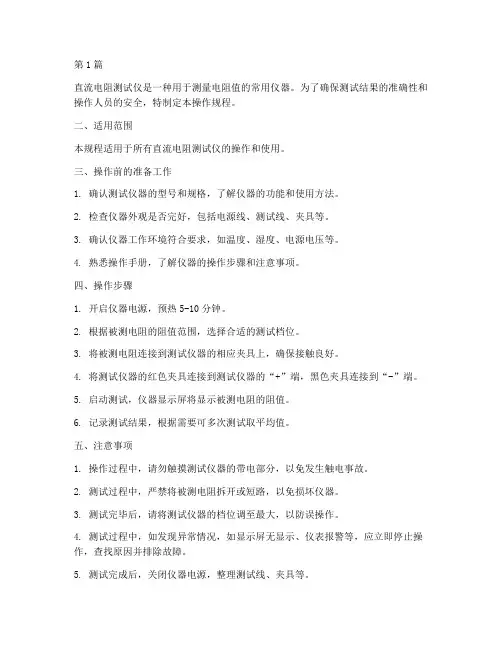

第1篇直流电阻测试仪是一种用于测量电阻值的常用仪器。

为了确保测试结果的准确性和操作人员的安全，特制定本操作规程。

二、适用范围本规程适用于所有直流电阻测试仪的操作和使用。

三、操作前的准备工作1. 确认测试仪器的型号和规格，了解仪器的功能和使用方法。

2. 检查仪器外观是否完好，包括电源线、测试线、夹具等。

3. 确认仪器工作环境符合要求，如温度、湿度、电源电压等。

4. 熟悉操作手册，了解仪器的操作步骤和注意事项。

四、操作步骤1. 开启仪器电源，预热5-10分钟。

2. 根据被测电阻的阻值范围，选择合适的测试档位。

3. 将被测电阻连接到测试仪器的相应夹具上，确保接触良好。

4. 将测试仪器的红色夹具连接到测试仪器的“+”端，黑色夹具连接到“-”端。

5. 启动测试，仪器显示屏将显示被测电阻的阻值。

6. 记录测试结果，根据需要可多次测试取平均值。

五、注意事项1. 操作过程中，请勿触摸测试仪器的带电部分，以免发生触电事故。

2. 测试过程中，严禁将被测电阻拆开或短路，以免损坏仪器。

3. 测试完毕后，请将测试仪器的档位调至最大，以防误操作。

4. 测试过程中，如发现异常情况，如显示屏无显示、仪表报警等，应立即停止操作，查找原因并排除故障。

5. 测试完成后，关闭仪器电源，整理测试线、夹具等。

六、安全操作1. 操作人员应熟悉本规程，并在操作过程中严格遵守。

2. 操作人员应佩戴绝缘手套、护目镜等防护用品，确保安全。

3. 操作过程中，如遇紧急情况，应立即切断电源，采取必要的安全措施。

七、维护与保养1. 定期检查仪器外观，确保无损坏。

2. 保持仪器清洁，避免灰尘、油污等进入仪器内部。

3. 定期检查电源线、测试线、夹具等，确保连接良好。

4. 如仪器出现故障，请及时联系专业人员进行维修。

八、结论本规程为直流电阻测试仪的操作规程，操作人员应严格遵守，确保测试结果的准确性和操作人员的安全。

第2篇一、概述直流电阻测试仪是用于测量电气设备或元器件直流电阻值的仪器。

直流电仪器操作流程概述及解释说明1. 引言1.1 概述本文将详细介绍直流电仪器的操作流程，包括仪器准备、电源连接和参数设置等步骤。

直流电仪器作为一种用于测量和检测直流电信号的重要工具，在科研实验、工业生产及日常生活中扮演着重要角色。

因此，正确了解和掌握直流电仪器的操作流程对于确保数据准确性和提高工作效率至关重要。

1.2 文章结构本文主要分为四个部分：引言、直流电仪器操作流程、操作步骤解释说明以及结论。

其中，引言部分将介绍文章的概述、结构和目的，为读者提供整体的文章框架。

1.3 目的本文的目的是帮助读者全面了解并掌握直流电仪器的正确操作流程，并通过详细解释每个步骤来减少误操作和提高工作效率。

同时，我们还将总结出易忽略但重要的注意事项和建议，以确保在使用直流电仪器时能够获得准确可靠且一致性好的结果。

请问还有其他方面需要补充吗？2. 直流电仪器操作流程:2.1 仪器准备:在进行直流电实验之前，首先需要准备好所需的仪器设备。

这包括直流电源、电压表、安培表等仪器。

确保这些仪器都处于正常工作状态并且已经校准过。

2.2 电源连接:首先，将直流电源与被测试的电路或设备正确连接。

通常，红色插头代表正极，黑色插头代表负极。

确保连接稳固并没有松动的接触。

2.3 参数设置:根据实验要求和被测试设备的特性，设置适当的参数。

主要参数包括输出电压和输出电流。

使用调节旋钮或数字设置面板来调整这些参数，并确保它们符合实验要求或设备规格。

注意：在进行参数设置时，请务必小心并遵循相关安全操作指南，以确保自身和其他人员的安全。

以上就是直流电仪器操作流程中的关键步骤概述。

接下来我将详细解释每个步骤的操作说明。

请参考下一部分“3. 操作步骤解释说明”。

3. 操作步骤解释说明3.1 仪器准备步骤解释：在开始操作直流电仪器之前，首先需要进行仪器的准备工作。

这包括以下步骤：- 步骤1：确认所需的直流电仪器是否已经放置在合适的位置，并确保其稳定和安全。

1.目的：1.1 规范耐压测试仪器的运行状态及管理要求，确保检测设备、测试人员及产品的安全。

1.2 保证产品能够有效的通过耐压测试，符合相关的安规测试标准。

2.范围：2.1需耐电压的测试。

3.使用前准备工作：3.1打开车间拉上市电电源开关。

（图一）3.2测试仪器接上市电后且正面的‘OK ’有显示，检查仪器是否安全接地。

（图二） 3.3带上绝缘手套，连接测试仪和被测物的接线，确保连接可靠，不易脱落 。

（图三）4.操作步骤：4.1 将橙色‘POWER ’键按入即处于开机状态。

如下图（测试时应提前开机15min 预热）4.2 按‘SET ’进入测试参数设置功能项并选定记忆组。

如下图4.3 按‘OK ’键设置或查看耐压测试的参数，并可保存当前设置的参数同时进入下一项设置项。

4.3.1 测试模式的设定：调整向上键或向下键设置测试模式（ACW 、DCW 、IR 、ACW-DCW 、DCW-ACW 等模式）。

设置完成后按 OK 键即可进入下一项测试。

如下图图一图二 图三4.3.2 测试模式参数设置：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。

如下图4.3.3设置第几步参数设定：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。

如下图注：如选择Set 1st Step Value，则按OK键后设置的为第一步的参数，后面依次类推。

4.3.4输出电压设定：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按OK 键即可进入下一项测试。

如下图4.3.5 漏电流上限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。

如下图4.3.6 漏电流下限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。

如下图4.3.7 电压上升时间设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。

YDZ16（A）、YDZ16（B）矿用并行直流电法仪操作规程一、一般规定第1条直流电法仪操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作程序，并能独立进行资料分析。

第2条确定直流电法探测的地质任务或探测目的，在考虑勘查工作需要的前提下，首先要分析是否具有一定的地电条件，勘查目标与围岩之间是否存在明显的电性差异。

第3条进行直流电法探测前，必须编制探测施工预案及施工计划、安全技术措施、施工计划等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为直流电法探测创造必要的工作环境。

第4条探测结果使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。

二、入井前准备工作第5条入井探测前，物探人员要对工作面的煤层结构、厚度、煤质、顶底板岩性，以及工作面的地质构造、巷道环境和煤层的走向、倾向等，以便确定具体工作方法及安全技术措施。

第6条入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查电缆线是否完好，检查接头是否完好。

第7条对仪器的程序进行检查，进行开机检测，将电极接地，检查接地是否良好，采集几组数据，确保仪器正常工作。

（检查完成后清空数据）第8条仪器要装入专用背包，专人看管，入井途中保障仪器的安全。

第9条线缆要夹好，电极要装好，专人负责看管，注意保护线缆接头，不能进灰、进水，保证线缆完好。

第10条直流电法探测前，应由矿方调度通知机电、采区等部门，指派电工在探测时切断整个工作面电源，探测工作结束前不得结束供电。

第11条直流电法探测前，应由矿方调度，通知机电、采区等部门，提前对工作面积水区进行抽水，直流电法探测时，工作面不能有积水。

第12条准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。

三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。

第13条严格按照施工设计进行测点布置，每个测站及电极布设时，应校对测量站号、点号是否正确。

PM9801使用说明书东莞纳普电子科技有限公司Ver1.7目录前言 (2)提醒与警告 (3)第1章概述 (4)1.1简述 (4)1.2主要技术指标 (4)1.3面板结构 (7)第2章操作说明 (9)第3章检定与校准 (15)第4章使用注意事项与故障排除方法 (16)第5章更多产品介绍 (17)感谢您购买并使用本公司的产品！本手册是关于仪器的功能、设置、接线方式、操作方法、故障时的处理方法等的说明书。

在操作之前请仔细阅读本手册，正确使用。

在使用本仪器前请首先对照装箱单对产品及附件进行确认，若有不符，请与本公司或销售商联系。

注意本手册内容因版本升级或功能升级等而有修改时，产品性能、内部结构、包装等进行修改时而不作另行说明。

关于本书内容，我们确认正确无误，但是一旦您发现有不妥或错误时，请与我们取得联系。

版本Ver1.7为了您能安全的使用本仪器，操作时请务必遵守下述安全注意事项。

如果用本手册上所述的其它方法操作仪器，有时会损坏本仪器提供的保护。

如果是因为违反这些注意事项而产生的故障，我公司不承担责任。

警告电源与接地保护为了保证操作人员的人身安全，在将电源线接到仪器前，应检查使用场合的电源相位、零线、保护地线是否正确连接，保护地线应可靠的与大地连接，以防机壳带静电。

（注：塑料机壳无接地线）在接通本仪器的电源之前，请务必先确认仪器的电源电压是否与供给电源的电压一致。

不要在带电的情况下插拔接线端子，防止对人体造成伤害以及保护仪器不必要的损坏。

不允许连续不停的开关仪器，以免引起程序紊乱从而造成校正数据丢失而无法正常测量。

仪器外壳如不是本公司维修技术人员，请不要打开我们仪器的外壳，本仪器内，有些部分是高压，危及生命。

第1章概述1.1简述PM9801电参数测量仪是本公司最新研制的高性价比的测量仪器，能测量出电压V、电流A、功率W、功率因数PF、频率Hz 等参数。

仪器将完善的功能、优越的性能及简单的操作结合在一起，既能实现生产现场的高速测量的需要，也能满足实验室等部门的研发开发的需要。

多功能电参数测量仪使用说明书( Ver. 1.00 )无锡精正仪器有限公司目录第一章概述 (2)第二章主要性能及技术指标 (3)第三章使用说明 (4)第四章使用接线 (6)第五章使用注意事项及故障排除方法 (6)第一章概述JZ2000数字电参数测量仪是一种利用数字采样技术对信号进行分析处理的智能型仪表。

测量信号为0Hz~65Hz交直流信号。

产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。

它的工作过程如下：1. 将被测信号转化成适当幅值的电信号；2. 以远大于被测信号的频率将此信号分割成离散信号；3.利用高速A/D转换器将离散信号转换成数字量；4. 利用微处理器对采集到的数字量进行计算；5. 将最终计算的结果以数字的形式显示出来。

与传统指针式仪表相比，数字式电参数测量仪具有以下优点：1. 所测信号数值为真有效值；2. 直接数字显示，可以减小人为的读数误差；3. 对于波形失真的信号同样适用；4. 用一台仪器可以测量多个参数；5. 易于实现智能化，可以与打印机、计算机连接等。

数字电参数测量仪广泛应用于家用电器、电机、照明设备等产品的测试以及计量部门。

仪器的存贮、保养与维护：仪器应小心轻放，不得摔掷；如仪器长期不用，应每三个月通电工作两个小时；仪器的贮存条件为：a）温度：（0～40）℃；b）湿度：< 90% RH；c）仓库内应保持干燥、无酸碱、易燃、易爆等化学物质和其它腐蚀性气体。

第二章主要性能及技术指标1.测量精度：输入方式：电压电流均为浮置输入；测量信号最大峰值：电压电流均为最大量程的1.6倍；转换速率：约4000次/秒；显示更新：约5次/秒；整机功耗：< 5W；仪表重量：约3 kg ；仪表尺寸: 宽x 高x深：（310 x 121 x 328）mm。

开孔尺寸: 宽x 高（307 x 102）mm工作环境：大气压力：（86～106）kPa ；温度：（0～40）℃；相对湿度：≤85%RH仪表工作电源：AC 220V±15% 50/60Hz全要求绝缘电阻：下列端子间绝缘电阻不低于2MΩ；耐电压：下列端子之间能承受2000V 50Hz正弦波电压；测量端子与机壳之间；电源线与机壳之间；测量端子与电源线之间。

JG-3直流电火花检测仪使用操作规程JG-3型直流电火花检测仪使用操作规程 JG-3型直流电火花检测仪使用操作规程JG-3型直流电火花检测仪，是用于检测金属防腐涂层质量的专用 JG-3型直流电火花检测仪，是用于检测金属防腐涂层质量的专用仪器，可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等仪器，可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等涂层进行质量检测，当防腐层有质量问题时，如出现针孔、气泡和裂涂层进行质量检测，当防腐层有质量问题时，如出现针孔、气泡和裂纹，仪器将发出明亮的电火花，同时仪器声音报警，特别适用于野外纹，仪器将发出明亮的电火花，同时仪器声音报警，特别适用于野外作业。

作业。

一、使用范围一、使用范围该仪器适用于石油、化工、橡胶、搪瓷行业，对防腐涂层管道、橡胶、搪瓷行业，对防腐涂层防腐涂层管件、防腐涂层法兰等有较好的的检测结果，是用来检测金防腐涂层防腐涂层是用来检测金属防腐涂层质量的必备工具之一。

属防腐涂层质量的必备工具之一。

二、性能参数二、性能参数1、适用检测厚度:0.2-10mm。

1、适用检测厚度:0.2-10mm。

2、高压探棒:2kv-30kv(?5%)、无级连续可调。

2、高压探棒:2kv-30kv(?5%)、无级连续可调。

3、低压探棒:0.4kv-6kv(?5%)、无级连续可调。

3、低压探棒:0.4kv-6kv(?5%)、无级连续可调。

4、消耗功率:约6w。

4、消耗功率:约6w。

5、直流供电:12v. 5、直流供电:12v.三、操作规程三、操作规程1、仪器部件名称和功能 1、仪器部件名称和功能3.1.1、高压指示表:其数值直接指示输出的高压(kv)。

kv3.1.2、高压调节钮:调节高压输出的强弱，以适应不同防腐层检察高压调节钮:调节高压输出的强弱，以适应不同防腐层检察需要。

需要。

3.1.3、功能选择开关:具有工作、关、充电三挡功能。

功能选择开关:具有工作、关、充电三挡功能。
