《微机应用设计与实践》课程设计说明书一、 设计任务：设计一个以单片机为核心的多路温度巡回检测显示仪表系统。
通过多选一电子模拟开关及A/D转换器巡回采集各路温度传感及变送器的数据，进行信号处理及标度变换，以一定的节拍时间依序显示各检测回路的序号及温度值，并可通过按钮开关操控作冻结或切换显示，在单片机实验板台上模拟调试实现。
基本思想：本次的设计课题是：多路温度巡检仪。
课题的基本思想是以简单的微控制器为核心，以温度传感器（测温范围为：-50℃-+50℃）为基础，通过信号-电压变化器，将温度传感器采集到的温度信号转换成可供A/D转换器转换的0~5V模拟电压，而且可以实现多路温度的采集和变换。
经过信号-电压变换器输出的0~5 V电压再经过A/D转换器转换成一个八位的数字量（采集多路温度时，某一时刻只能有一路被进行转换），然后利用微控制器将这八位数字量进行读取，再经过一定的数字滤波和软件算法，最终以一定的显示格式在八位数码管上显示出来，在此基础上再添加其他功能，以提高系统的实际应用水平。
详细解释：多路温度巡检仪，顾名思义，首先要进行数据采集，何谓数据采集？就是将一般的物理量通过传感器转换模拟量，再经过变换电路转换为数字量供给CPU进行处理。
详细说来就是能检测并采集多路的温度信号，通过信号-电压变化器变换成一定的输出电压，供给A/D转换芯片进行模拟量和数字量的转换，从而得到一个与温度信号具有一定关系的数字量，而微控制器就采集这一数字量信号，进行一定的数字滤波和软件算法以及标度变换，从而得到一个数字量的温度值，再将这一温度值通过一定的显示手段显示出来的一个系统。
温度是一个信号，我们要知道这一信号的大小就需要对它进行一定的检测，这就需要传感器来实现，而一般的传感器检测输出的量都是不方便直接测量的电压或电流信号，因此需要对它进行放大和变换，使之有一定的带载能力，对它进行放大和变换这一过程就需要信号-电压变换器来完成，它能将微弱的信号进行放大并转换成具有一定带载能力的模拟电压输出。

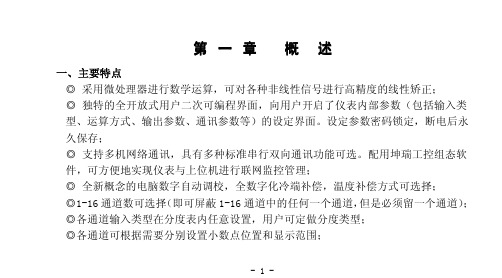

第一章概述一、主要特点◎采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正；◎独特的全开放式用户二次可编程界面，向用户开启了仪表内部参数（包括输入类型、运算方式、输出参数、通讯参数等）的设定界面。
设定参数密码锁定，断电后永久保存；◎支持多机网络通讯，具有多种标准串行双向通讯功能可选。
配用坤瑞工控组态软件，可方便地实现仪表与上位机进行联网监控管理；◎全新概念的电脑数字自动调校，全数字化冷端补偿，温度补偿方式可选择；◎1-16通道数可选择（即可屏蔽1-16通道中的任何一个通道，但是必须留一个通道）；◎各通道输入类型在分度表内任意设置，用户可定做分度类型；◎各通道可根据需要分别设置小数点位置和显示范围；◎报警输出位置可以任意设定（通道第一报警，第二报警输出位置均可任意设定）：◎变送输出位置可以任意设定；◎采用双排四位数码管显示方式，每通道采用双色指示灯指示报警状态，红色亮表示上限报警，绿色亮表示下限报警；◎具备手动巡检功能，可手动查看各通道测量值；◎具备定时打印，即时打印数据功能（带打印功能）；◎具备485通讯输出，采用标准modbus协议，通用性强，可靠性高；◎信号线采用进口卡接式接线端子，接线方便简单；◎采用开关电源供电，电源适应范围宽（85-265V AC）；◎带打印功能时，可以设定打印的单位，打印时间间隔；◎通过ISO9001国际质量体系认证，品质可靠。
二、主要技术指标◆基本误差：0.2%FS±1◆输入信号及测量范围：热电偶：S（0～1600℃）、R（0～1600℃）、B（400～1800℃）、K（0～1300℃）、N（0～1300℃）、E（0～1000℃）、J（0～1200℃）、T（0～400℃）、Wre325（0～2300℃）热电阻：Pt100（-199～650℃）、Cu50（-50.0～150.0℃）、Cu100（-50.0～150.0℃）标准信号：0～10mA、4～20mA、0～5V、1～5V其它信号：各种mV信号、30～350Ω◆分辩率±1字◆温度补偿0～50℃◆显示方式-1999～9999测量值显示-1999～9999设定值显示1～16通道号显示发光二极管工作状态显示高亮度LED数字显示◆控制方式位式ON/OFF带回差◆输出方式开关量输出继电器控制输出（AC220V/3A DC24/5A阻性负载）4～20mA/0～20mA变送输出（需要配置副机）通讯输出接口方式——标准串行双向通信接口：RS-485，RS-232C等波特率——1200～9600bps内部自由设定◆报警方式可选择继电器上下限报警输出，LED指示可选择继电器上上限报警输出，LED指示可选择继电器下下限报警输出，LED指示◆报警精度±1字◆联机通讯通讯接口为二线制或三线制(如RS-485、RS-232C)，亦由用户特殊要求，波特率1200～9600bps可由仪表内部参数自由设定。

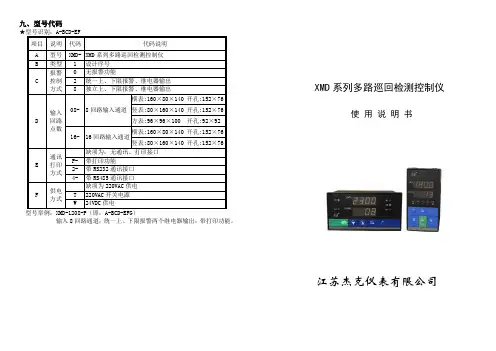

九、型号代码输入8回路通道；统一上、下限报警两个继电器输出；带打印功能。
XMD 系列多路巡回检测控制仪使 用 说 明 书江苏杰克仪表有限公司自动调零调校时，所对应的输入信号：在测量中若输入信号有异常，LED 显示：“-0H-”；表示信号线断；超过最大的显示量程；超过最低的显示量程。
六、通讯及打印协议（另附） 七、维护与质保在正常使用下，该表无需特别维护。
若因产品质量问题引起损坏，在仪表出厂十二个月内实行包修、包换、包退。
并请及时与本公司技术服务部、各地经销店联系为感！八、随机文件及附件1、XMD 系列仪表使用说明书 壹份2、XMD 系列仪表主机 壹台3、产品检验合格证 壹张承蒙惠购本公司仪表，不胜感激。
敬请事先详阅本操作手册，以便于正确使用。
本仪表虽然在严格的品质管理下制造出厂，但万一发生不正常事项或遇到意外情况，敬请通知本公司制造部、技术服务部或附近本公司经销商为感。
注：本使用手册记载内容因为产品改进将会不经预告予以变更，敬请谅解。
如有不详之处，请与本公司技术服务部联系。
（（一、产品概述XMD系列多路巡回检测控制仪是目前最新一代的智能化数字仪表。
该表采用国际上最新发展的几项先进技术、高质量的进口器件，加之严格的生产质量管理，解决了以往模拟式数字巡检仪长期存在的一些问题，使该产品成为价格低、功能强、精度高、体积小、质量稳定、外形美观、配套性好、操作方便的高新技术产品。
它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程的温度、压力、流量等工艺参数的集中测量。
并根据需要进行报警、打印。
以实现多路信号的监测。
1、仪表以高性能的单片微机为核心，并配有各种可靠性保护电路，工作稳定可靠。
2、测量精度高，并对热电偶、热电阻和远传电阻等信号进行高精度非线性校正。
3、输入信号类型包括有十余种常用的热电偶、热电阻、标准信号、毫伏信号和远传电阻等，每一回路都可由十五种输入信号类型任意组态。
4、各通道可独立设定上下限报警值，报警状态由LED状态灯显示，并有继电器报警触点输出。
第1篇一、目的为确保多路巡检仪正常运行，准确、及时地监测和显示工业生产过程中的各项参数，防止设备故障和安全事故的发生，特制定本操作规程。
二、适用范围本规程适用于公司所有使用多路巡检仪的岗位，包括但不限于生产、维护、管理人员。
三、操作步骤1. 开机前准备（1）检查多路巡检仪外观是否完好，各接口连接是否牢固。
（2）确认电源电压是否符合要求，确保电源线连接正确。
（3）检查传感器、变送器等外围设备是否正常工作。
2. 开机操作（1）打开多路巡检仪电源开关。
（2）等待系统启动完毕，进入主界面。
3. 参数设置（1）根据实际需求，设置巡检通道、巡检周期、报警上下限等参数。
（2）对传感器、变送器等外围设备进行校准，确保测量精度。
4. 巡检与监控（1）观察主界面上的数据显示，关注各项参数是否在正常范围内。
（2）如发现异常数据，及时记录并报告相关人员。
5. 报警处理（1）当系统发出报警信号时，立即查看报警信息，确认报警原因。
（2）针对不同类型的报警，采取相应措施进行处理。
6. 关机操作（1）关闭多路巡检仪电源开关。
（2）检查各接口连接是否完好，确保设备安全。
四、注意事项1. 操作人员应熟悉多路巡检仪的结构、原理及操作方法。
2. 操作过程中，严格遵守安全操作规程，防止误操作导致设备损坏。
3. 定期对多路巡检仪进行维护保养，确保设备正常运行。
4. 发现设备故障或异常情况，及时报告相关部门，并采取相应措施进行处理。
5. 操作人员应具备一定的电气、仪表知识，以便更好地进行设备维护和故障排除。
五、培训与考核1. 公司应定期对操作人员进行多路巡检仪操作培训，提高操作技能。
2. 操作人员应通过考核，取得合格证书后方可独立操作多路巡检仪。
3. 考核不合格者，应重新接受培训，直至合格。
本规程自发布之日起实施，如有未尽事宜，可根据实际情况予以补充和完善。
第2篇一、概述多路巡检仪是一种用于巡回检测和显示多路信号的仪器，适用于工业生产过程中对温度、压力、液位、流量、重量等参数的监测与控制。
SY105多路巡检仪使用手册（0~16路）（Ver1.0）中山市三友自动化仪表有限公司2012.11修改记录手册名称：SY105多路巡检仪使用手册手册信息：中山市三友自动化仪表有限公司地址：51号电话：传真：网址：前言感谢购买本公司的产品！本手册是关于公司105多路巡检仪的功能、设置、接线方法、操作方法等的说明书。
在您操作使用之前请先阅读本说明书，阅读完后，请妥善保管于随时可以翻阅的地方，以便您在操作时可以参照。
注意本系列产品品质与功能不断提升，若实物与本手册内容有不符的地方，请以实物为准，或与技术人员联系，感谢您的支持。
声明本手册的归中山市三友自动化仪表有限公司所有。
未经中山市三友自动化仪表有限公司的书面准许，不得将本手册的任何部分以任何形式、采用任何手段（电子的或机械的，包括照相复制或录像）、或为任何目的，进行复制与扩散。
阅读指南〖手册目标〗本手册将向用户介绍105多路巡检仪的功能、操作方法等，并帮助用户迅速熟悉并使用仪表。
通过本手册，您将对本公司105多路巡检仪有一个全面的了解，并为您提供该仪表使用过程中遇到问题的解决办法以及获得资源和帮助的渠道。
〖手册构成〗第1章：产品使用前；第2章：①105系列仪表的概述；②用户自定义选型；③指导用户正确安装仪表；④仪表接线说明；第3章：①仪表操作指南；第4章：仪表参数描述；第5章：仪表功能描述；第6章：仪表通讯；〖手册约定〗【注意】的意思是请读者注意哪些需要注意的事项；【警告】的意思是请读者千万注意某些事项，否则将造成严重错误。
目录1、使用前 (2)1.1开箱 (2)1.2配件清单 (2)1.3注意事项 (3)2、105系列仪表规格 (4)2.1概述 (4)2.1.1主要特点 (4)2.1.2技术指标 (4)2.2仪表型号定义 (4)2.3仪表安装 (6)2.3.1安装环境 (6)2.3.2安装尺寸 (6)2.3.3安装方式 (7)2.4接线说明 (7)3、操作指南 (8)3.1面板说明 (8)3.2仪表操作 (9)3.2.1仪表工作状态 (9)3.2.2仪表密码输入 (9)3.2.3参数设置 (9)4、参数说明 (10)4.1通道参数 (10)4.2公共参数 (11)5、打印功能 (12)6、仪表通讯 (12)7、附表一（工程单位） (13)1、使用前1.1 开箱开箱时注意不要向内部施加过大的力，箱体应朝上，从箱体封口处打开。
使用说明书OPERATION MANCALXU/XA/XC型多路温度测试仪公司声明：XC/XU/XA 多路温度测试仪使用手册本说明书所描述的可能并非仪器所有内容，公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系。
特别提醒：在关闭软件之前点击图标或从菜单栏“文件”－“另存为：保存所测试数据以便下次打开查看。
否则可能导致文件出错装箱清单用户购买后须仔细核对装箱清单，如有不符，请及时与购买方联系；装箱清单如下1、多路温度巡检仪主机1台2、K 型热电偶：组×8根3、电源线1根4、RS232通讯线1根5、配套软件光盘（XA/XC 配）1份6、产品使用手册（光盘）1张7、检定合格证书1份8、产品保修卡1份9、USB 通讯线缆(XU 配)1根第一章基本原理原理框图如上述原理框图所示：多路温度巡检仪经过多路温度传感器（热电偶）将被测点与工作端的温差转换成电压输出，通过多路选择开关选出其中一路，放大后经Ａ／Ｄ转换成数字信号送给微处器。
冷端补偿探头监测环境温度。
微处理器根据热电偶输出的电动势和冷端补偿探头输出的温度通过查热电偶分度表计算出温度值。
多路选择开关第１路第X 路放大A ／D 转换CPU键盘、显示控制显示键盘总线冷端补偿存储通讯XC多路温度巡检仪使用手册第二章技术指标3.1主要技术指标：1、测温范围：-100℃～1000℃；（标配传感器温度范围：-50-300℃）2、测量精度：0～1000℃:±(读数值×0.5%+1)℃，-100～0℃:±(读数值×0.5%+2)℃；3、具有抗高频干扰功能。
4、温度信号输入通道数：最多可配置8组，每组8路；（按机型）5、传感器：镍铬-镍硅（K型）热电偶（T型，J型可特制）。
(关于计量：1：因每根热电偶的微小差异，建议去掉热电偶计量，2：因每组热电偶均通过第一通道测量，所以每8路只需计量第一个通道。
