机房消防系统讲解

机房消防系统一、相关标准与规范数据中心防火和灭火系统设计应符合现行国家标准《数据中心设计规范》GB-2017，《建筑设计防火规范》GB ，《气体灭火系统设计规范》GB ，《细水雾灭火系统技术规范》GB 和《自动喷水灭火系统设计规范》GB 的规定。

A级数据中心的主机房宜设置气体灭火系统，也可设置细水雾灭火系统。

当A级数据中心内的电子息系统在其他数据中心内安装有承担相同功能的备份系统时，也可设置自动喷水灭火系统。

B级数据中心和C级数据中心的主机房宜设置气体灭火系统，也可设置细水雾灭火系统或自动喷水灭火系统。

总控中心等长期有人工作的区域应设置自动喷水灭火系统。

常用的气体灭火剂分为卤代烷和惰性混合气体，前者的典型代表为七氟丙烷(HFC-227ea)，后者的典型代表为IG-541。

卤代烷的灭火机理是化学反应，惰性气体灭火机理是控制氧气浓度和窒息。

气体灭火系统具有响应速度快、灭火后药剂无残留、对电子设备损伤小等特点。

气体灭火系统自动化程度高、灭火速度快，对于局部火灾有非常强的抑制作用，但由于造价高，因此应选择火灾对机房影响最大的部分设置气体灭火系统。

对于空间较大，且只有部分设备需要重点保护的房间(如变配电室)，为进一步降低工程造价，可仅对设备(如配电柜)采取局部保护措施，如可采用探火管自动灭火装置。

细水雾灭火系统的可实现灭火和控制火情的效果，具有冷却与窒息的双重作用。

实践证明，自动喷水灭火系统是非常有效的灭火手段，特别是在抑制早期火灾方面，且造价相对较低。

在北美地区普遍用于数据中心保护，也是NFPA75、NFPA76推荐的消防技术。

预作用自动喷水灭火系统和湿式自动喷水灭火系统都可用于数据中心，但采用湿式自动喷水灭火系统时，应防止漏水等事故发生。

当一个A级数据中心的数据业务可由另一个数据中心完成时，这个A级数据中心的主机房也可设置自动喷水灭火系统。

对于上述三种技术的选择，需要从安全性、可靠性、工程造价、环保及运维成本等方面综合分析。

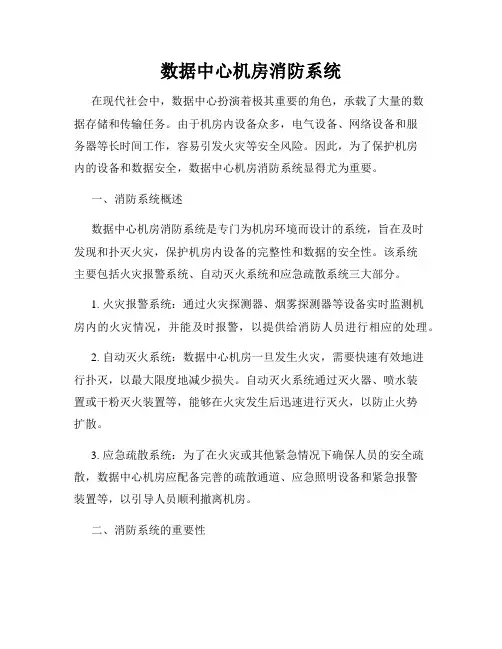

数据中心机房消防系统在现代社会中，数据中心扮演着极其重要的角色，承载了大量的数据存储和传输任务。

由于机房内设备众多，电气设备、网络设备和服务器等长时间工作，容易引发火灾等安全风险。

因此，为了保护机房内的设备和数据安全，数据中心机房消防系统显得尤为重要。

一、消防系统概述数据中心机房消防系统是专门为机房环境而设计的系统，旨在及时发现和扑灭火灾，保护机房内设备的完整性和数据的安全性。

该系统主要包括火灾报警系统、自动灭火系统和应急疏散系统三大部分。

1. 火灾报警系统：通过火灾探测器、烟雾探测器等设备实时监测机房内的火灾情况，并能及时报警，以提供给消防人员进行相应的处理。

2. 自动灭火系统：数据中心机房一旦发生火灾，需要快速有效地进行扑灭，以最大限度地减少损失。

自动灭火系统通过灭火器、喷水装置或干粉灭火装置等，能够在火灾发生后迅速进行灭火，以防止火势扩散。

3. 应急疏散系统：为了在火灾或其他紧急情况下确保人员的安全疏散，数据中心机房应配备完善的疏散通道、应急照明设备和紧急报警装置等，以引导人员顺利撤离机房。

二、消防系统的重要性数据中心机房消防系统的重要性不言而喻。

首先，数据中心机房内的设备十分昂贵，而且承载着数以万计的数据，一旦发生火灾，将导致无法估量的损失。

其次，机房内设备工作密集，空间狭窄，一旦发生火灾，火势蔓延迅速，极易引发火灾蔓延，对整个机房造成灾难性的后果。

此外，数据中心机房通常工作时间长，甚至全天候运行。

这就意味着一旦发生火灾，人员的疏散和火灾扑灭的时间窗口将会变得非常短暂。

所以，及早发现和迅速扑灭火灾变得尤为关键。

三、消防系统的设计原则数据中心机房消防系统的设计应遵循以下原则：1. 综合性原则：消防系统应采用多层次的防护措施，包括火灾预防、火灾报警、火灾控制和消防逃生等环节，以确保对机房的防护全面有效。

2. 可靠性原则：数据中心机房消防系统需要具备高可靠性，能够及时准确地检测火灾，并快速扑灭。

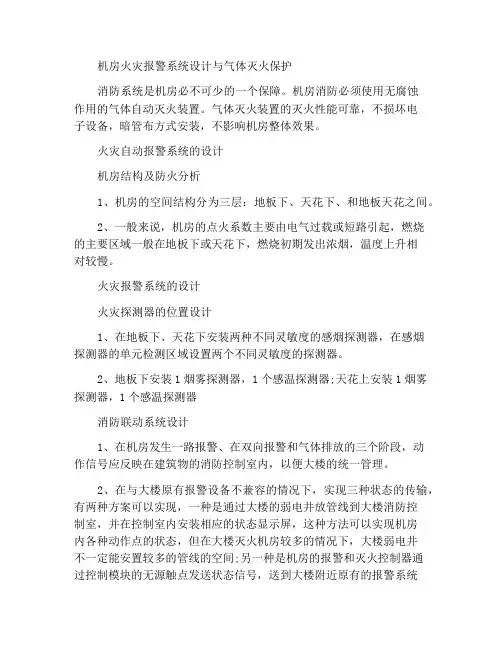

机房火灾报警系统设计与气体灭火保护消防系统是机房必不可少的一个保障。

机房消防必须使用无腐蚀作用的气体自动灭火装置。

气体灭火装置的灭火性能可靠，不损坏电子设备，暗管布方式安装，不影响机房整体效果。

火灾自动报警系统的设计机房结构及防火分析1、机房的空间结构分为三层：地板下、天花下、和地板天花之间。

2、一般来说，机房的点火系数主要由电气过载或短路引起，燃烧的主要区域一般在地板下或天花下，燃烧初期发出浓烟，温度上升相对较慢。

火灾报警系统的设计火灾探测器的位置设计1、在地板下、天花下安装两种不同灵敏度的感烟探测器，在感烟探测器的单元检测区域设置两个不同灵敏度的探测器。

2、地板下安装1烟雾探测器，1个感温探测器;天花上安装1烟雾探测器，1个感温探测器消防联动系统设计1、在机房发生一路报警、在双向报警和气体排放的三个阶段，动作信号应反映在建筑物的消防控制室内，以便大楼的统一管理。

2、在与大楼原有报警设备不兼容的情况下，实现三种状态的传输，有两种方案可以实现，一种是通过大楼的弱电井放管线到大楼消防控制室，并在控制室内安装相应的状态显示屏，这种方法可以实现机房内各种动作点的状态，但在大楼灭火机房较多的情况下，大楼弱电井不一定能安置较多的管线的空间;另一种是机房的报警和灭火控制器通过控制模块的无源触点发送状态信号，送到大楼附近原有的报警系统的输入模块(另增加)中，只需对大楼原有的报警系统新增加的输入模块重新编程就可实现，这种方法可省去重新排管线。

3、非消防电源及与大楼报警系统的连接等联动，空调系统与非消防电源的关闭，应在气体喷放前30S时动作，也就是说，报警控制器在接收到两个报警信号后会发出关闭空调的信号、灭火区域内的防火阀及非消防电源的信号。

消防系统设计1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。

2、设置气体紧急启动停止按钮，安装在灭火区域外墙上。

3、设置两个声光报警器，并设置气体排放指示灯，安装在灭火区域内、外各一个。

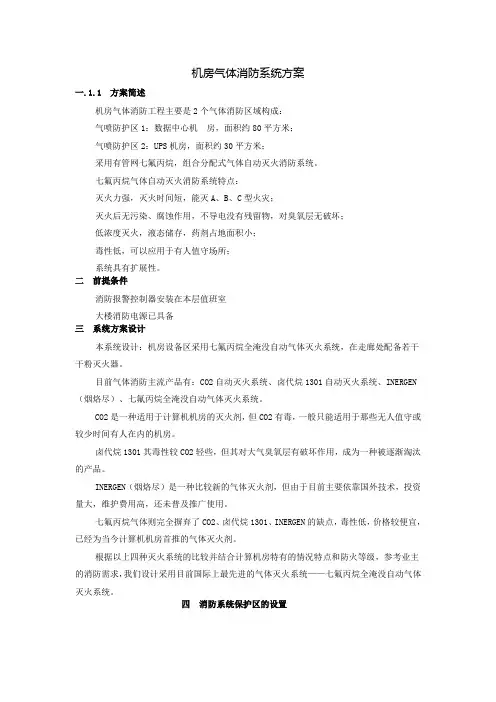

机房气体消防系统方案一.1.1 方案简述机房气体消防工程主要是2个气体消防区域构成：气喷防护区1：数据中心机房，面积约80平方米；气喷防护区2：UPS机房，面积约30平方米；采用有管网七氟丙烷，组合分配式气体自动灭火消防系统。

七氟丙烷气体自动灭火消防系统特点：灭火力强，灭火时间短，能灭A、B、C型火灾；灭火后无污染、腐蚀作用，不导电没有残留物，对臭氧层无破坏；低浓度灭火，液态储存，药剂占地面积小；毒性低，可以应用于有人值守场所；系统具有扩展性。

二前提条件消防报警控制器安装在本层值班室大楼消防电源已具备三系统方案设计本系统设计：机房设备区采用七氟丙烷全淹没自动气体灭火系统，在走廊处配备若干干粉灭火器。

目前气体消防主流产品有：CO2自动灭火系统、卤代烷1301自动灭火系统、INERGEN （烟烙尽）、七氟丙烷全淹没自动气体灭火系统。

CO2是一种适用于计算机机房的灭火剂，但CO2有毒，一般只能适用于那些无人值守或较少时间有人在内的机房。

卤代烷1301其毒性较CO2轻些，但其对大气臭氧层有破坏作用，成为一种被逐渐淘汰的产品。

INERGEN（烟烙尽）是一种比较新的气体灭火剂，但由于目前主要依靠国外技术，投资量大，维护费用高，还未普及推广使用。

七氟丙烷气体则完全摒弃了CO2、卤代烷1301、INERGEN的缺点，毒性低，价格较便宜，已经为当今计算机机房首推的气体灭火剂。

根据以上四种灭火系统的比较并结合计算机房特有的情况特点和防火等级，参考业主的消防需求，我们设计采用目前国际上最先进的气体灭火系统——七氟丙烷全淹没自动气体灭火系统。

四消防系统保护区的设置因本次工程设计的灭火工作面积较大，根据机房各功能分区的布置情况，采用有管网气体消防。

七氟丙烷全淹没自动灭火系统可以组成两种形式的灭火系统，即组合分配式系统（有管网系统）与单元独立系统（无管网系统）。

本消防工程存在5个需要保护的区域，因此采用七氟丙烷有管网组合分配式全淹没自动灭火系统。

机房气体消防灭火系统一概述 (2)二气体灭火系统的特性： (2)三、气体灭火应用场所有： (2)四气体消防系统 (3)五消防气体灭火系统说明 (4)一概述机房气体灭火目前常规的做法是先用七氟丙烷灭火系统，也叫FM200来进行保护，它分为有管网和无管网二种型式，即小的机房或独立的保护区我们一般用一个柜式的七氟丙烷灭火装置，也叫七氟丙烷无管网灭火装置来保护；若是区域较大或较多，而且比较分散我们一般会用管网式的组合方式来进行保护，这样可以充分的利用资源，节约成本。

二气体灭火系统的特性：1.对环境无污染，是安全有效的灭火系统。

2.灭火速度快，能在十秒内迅速灭火。

3.对敏感设备无损害。

4.优异性能，是其他灭火系统无法比拟的。

5.经全面的测试，无毒性。

6.灭火时候不用屏住呼吸，气体灭火对人体更安全。

7.节省时间，快速无比，当贵重的财产面临危险，每一秒钟都至关重要。

8.解除隐忧，解决后顾之忧。

9.价格优势，与火灾造成的财产与资料损失相比，气体灭火价值是显而易见的。

三、气体灭火应用场所有：配电房、配电室、无人配电房、无人配电室、无人值守配电房、无人值守配电四气体消防系统气体消防系统应符合安全可靠、技术先进、节省投资的原则。

采用FM200七氟丙烷（HFC-227ea）气体灭火系统，系统最大保护区建筑面积约500平方米，最大保护容积为2000立方米。

气体自动灭火系统采用有管网组合分配系统，即系统可以在气瓶间按最大保护设置灭火药剂瓶组，通过组合分配原理最大可以设置8个防护区域，某个发生火警的区域系统能自动选择启动释放药剂灭火，可以节省投资。

根据七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范（DBJ15-23-1999）要求：当系统为组合分配系统时，系统设置用量中有关防护区灭火设计用量的部分，应采用该组合中某个防护区设计用量最大者替代。

用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统，应设七氟丙烷备用量，备用量按原设置用量的100%确定。

二、组成及分类
1、现在机房消防的设计方案国内外普遍使用的气体灭火系统方案，机房消防气体灭火系统主要有卤代烷1301灭火系统和CO2灭火系统和七氟丙烷FM200灭火
系统等三种灭火系统。

2、气溶胶自动灭火系统的灭火原理
气溶胶自动灭火系统，主要由S型热气溶胶灭火装置和电控设备两部分组成。

电控设备和其他气体灭火系统所使用的是一样的。

S型热气溶胶灭火装置主要由气体发生器、电子气化启动器、除尘降温室、箱体四部分组成。

其灭火原理主要分为吸热降温灭火机理和化学抑制机理。

三、消防灭火系统设计
1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。

2、设置一个气体紧急启动停止按钮，安装在灭火区域外墙上。

3、设置二个声光报警器设置气体喷放指示灯，安装在灭火区域内、外各一个。

4、设置气体喷放指示灯一个，气体喷放指示灯是灭火控制器接到气体管路上的压力开关动作后的返回信号来控制的。

其他报警系统的设备如手动报警按钮、消防警铃等，应按照消防规范设置。

5、机房消防系统设置范围一般分四个防护区：监控维护室、传输机房、信息机房、配电室和气瓶间，并且实现三层布控：天花顶、地板下及使用空间的立体式灭火系统。

四、应用范围
通信中心、通讯基站（移动、联通、电信）、电视广播中心、信息中心、交通指挥中心、数据中心、计算机中心、、配电室、医院设备房、档案室机房等。

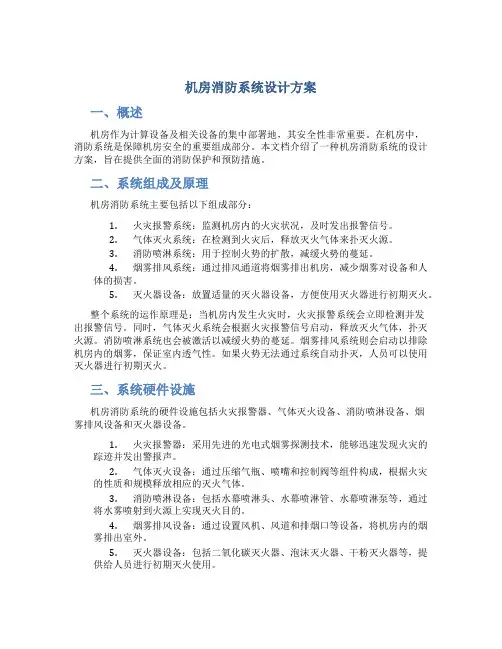

机房消防系统设计方案一、概述机房作为计算设备及相关设备的集中部署地，其安全性非常重要。

在机房中，消防系统是保障机房安全的重要组成部分。

本文档介绍了一种机房消防系统的设计方案，旨在提供全面的消防保护和预防措施。

二、系统组成及原理机房消防系统主要包括以下组成部分：1.火灾报警系统：监测机房内的火灾状况，及时发出报警信号。

2.气体灭火系统：在检测到火灾后，释放灭火气体来扑灭火源。

3.消防喷淋系统：用于控制火势的扩散，减缓火势的蔓延。

4.烟雾排风系统：通过排风通道将烟雾排出机房，减少烟雾对设备和人体的损害。

5.灭火器设备：放置适量的灭火器设备，方便使用灭火器进行初期灭火。

整个系统的运作原理是：当机房内发生火灾时，火灾报警系统会立即检测并发出报警信号。

同时，气体灭火系统会根据火灾报警信号启动，释放灭火气体，扑灭火源。

消防喷淋系统也会被激活以减缓火势的蔓延。

烟雾排风系统则会启动以排除机房内的烟雾，保证室内透气性。

如果火势无法通过系统自动扑灭，人员可以使用灭火器进行初期灭火。

三、系统硬件设施机房消防系统的硬件设施包括火灾报警器、气体灭火设备、消防喷淋设备、烟雾排风设备和灭火器设备。

1.火灾报警器：采用先进的光电式烟雾探测技术，能够迅速发现火灾的踪迹并发出警报声。

2.气体灭火设备：通过压缩气瓶、喷嘴和控制阀等组件构成，根据火灾的性质和规模释放相应的灭火气体。

3.消防喷淋设备：包括水幕喷淋头、水幕喷淋管、水幕喷淋泵等，通过将水雾喷射到火源上实现灭火目的。

4.烟雾排风设备：通过设置风机、风道和排烟口等设备，将机房内的烟雾排出室外。

5.灭火器设备：包括二氧化碳灭火器、泡沫灭火器、干粉灭火器等，提供给人员进行初期灭火使用。

以上设备需要根据机房的具体情况和规模进行选型和布置，确保系统的稳定性和可靠性。

四、系统工作流程机房消防系统的工作流程如下：1.火灾报警器感知到火灾踪迹，发出警报信号。

2.火灾报警信号触发气体灭火系统，释放灭火气体。

机房气体消防系统机房气体消防近年来，机房火灾事故频繁发生。

虽然每个机房都安装了消防设施并通过了验收，但实际上在火灾发生时，这些设施能否发挥作用还是一个疑问。

为了消防安全，我们需要提高消防意识，维护设施并投资最先进的消防设施。

一、概述计算机机房是企事业单位的重要部门，存储着核心数据。

由于IT设备对消防有特殊要求，必须为这些设备设计好消防系统，以确保设备的正常运作和保护。

机房灭火系统应该采用气体灭火系统，而不是水、泡沫或粉末灭火剂。

消防系统应该是相对独立的系统，但必须与消防中心联动。

为了确保安全，大中型机房需要装置自动消防灭火系统。

二、气体灭火系统的四大分类1、七氟丙烷七氟丙烷（HFC-227ea）自动灭火系统是一种高效能的灭火设备。

其灭火剂HFC-227ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值为零，是目前替代卤代烷1211、1301最理想的替代品。

七氟丙烷可以采用有管网全淹没灭火形式和无管网全淹没灭火形式。

2、混合气体自动混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定的比例混合而成的气体。

这些气体都是在大气层中自然存在的，对大气臭氧层没有损耗，也不会对地球的“温室效应”产生影响。

混合气体无毒、无色、无味、无腐蚀性、不导电，既不支持燃烧，又不与大部分物质产生反应，是一种十分理想的环保型灭火剂。

3、二氧化碳自动二氧化碳灭火剂具有毒性低、不污损设备、绝缘性能好、灭火能力强等特点。

是目前国内外市场上颇受欢迎的气体灭火产品，也是替代卤代烷的较理想型产品。

在启动灭火系统时，控制系统会启动灭火程序并进行灭火。

同时，声光报警器会提示人员在30秒内撤离气体保护区。

如果误动作，可以立即撤销灭火程序。

4、气溶胶自动此段无法修复，删除）气溶胶灭火产品是一种有效的灭火剂，具有系统简单、造价低廉、无腐蚀、无污染、无毒无害、对臭氧层无损耗、残留物少、高速高效、全淹没全方位灭火、应用范围广等优点。

机房消防系统施工方案1. 引言机房作为存放重要设备的关键环境，必须具备有效的消防系统来防范火灾风险。

本文档旨在提供机房消防系统的施工方案，确保机房的安全与自动化控制。

2. 施工目标机房消防系统的施工目标如下：•提供早期火灾发现和报警功能•快速响应火灾并进行灭火和疏散措施•在火灾发生时保证机房内部设备的正常运行•保证机房内空气质量和温度的自动控制3. 系统组成机房消防系统包括以下几个关键组成部分：3.1. 火灾检测与报警系统机房内将安装可靠的火灾探测器，包括烟雾探测器、温度探测器和火焰探测器。

这些探测器将与中央控制器相连，一旦探测到可疑火灾迹象，将立即发出报警信号。

3.2. 水雾灭火系统机房将配备高压水雾灭火系统，通过水雾喷射形成细小的水滴，并形成湿雾状态，有效降低火灾蔓延和烟雾产生。

该系统将与火灾探测器相连，一旦探测到火灾，将自动启动水雾灭火装置。

3.3. 消防通道与安全出口机房内将设置明确的消防通道和安全出口，以便在火灾发生时进行人员疏散。

消防通道应保持畅通，安全出口上应安装明显的指示标志和照明设备，以便人员迅速找到出口。

3.4. 空气处理系统机房内的空气处理系统需具备自动控制功能。

一旦火灾发生，系统将自动切换为循环模式，将烟雾排出机房并注入新鲜空气。

系统还将监测温度，保持机房内适宜的温度范围。

4. 施工步骤本文档描述了机房消防系统的施工过程。

施工步骤如下：4.1. 系统设计与规划在施工开始前，需要进行详细的系统设计与规划。

这包括确定系统组成、布置位置、电气连接和控制方式等。

4.2. 预先准备工作在实际施工前，需要进行一些预先的准备工作。

例如，清扫机房内的杂物、检查消防通道和安全出口的畅通性，并准备好施工所需的材料和工具。

4.3. 安装火灾检测与报警系统根据系统设计，安装各种火灾探测器，并将它们与中央控制器连接。

确保探测器的布置位置合理，并进行必要的调试和测试。

4.4. 安装水雾灭火系统根据系统设计，安装水雾喷头和配套的水源设备。
