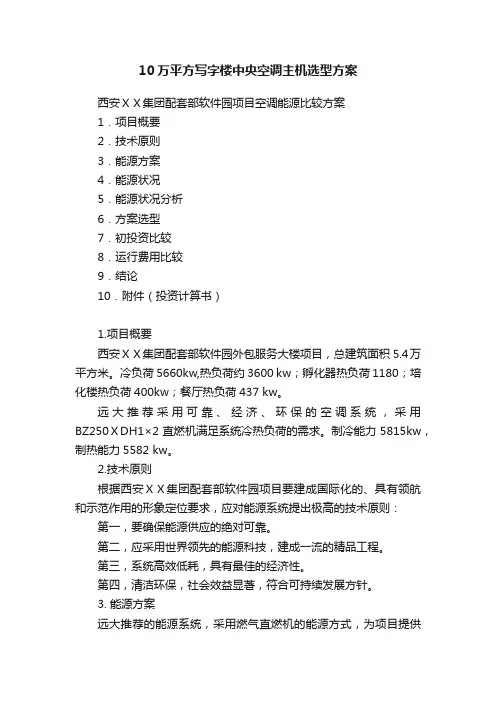

10万平方写字楼中央空调主机选型方案西安ⅩⅩ集团配套部软件园项目空调能源比较方案1．项目概要2．技术原则3．能源方案4．能源状况5．能源状况分析6．方案选型7．初投资比较8．运行费用比较9．结论10．附件（投资计算书）1.项目概要西安ⅩⅩ集团配套部软件园外包服务大楼项目，总建筑面积 5.4万平方米。
冷负荷5660kw,热负荷约3600 kw；孵化器热负荷1180；培化楼热负荷400kw；餐厅热负荷437 kw。
远大推荐采用可靠、经济、环保的空调系统，采用BZ250ⅩDH1×2直燃机满足系统冷热负荷的需求。
制冷能力5815kw，制热能力5582 kw。
2.技术原则根据西安ⅩⅩ集团配套部软件园项目要建成国际化的、具有领航和示范作用的形象定位要求，应对能源系统提出极高的技术原则：第一，要确保能源供应的绝对可靠。
第二，应采用世界领先的能源科技，建成一流的精品工程。
第三，系统高效低耗，具有最佳的经济性。
第四，清洁环保，社会效益显著，符合可持续发展方针。
3. 能源方案远大推荐的能源系统，采用燃气直燃机的能源方式，为项目提供空调冷热源需求。
其构成如下表。
4、能源状况开闭所建设费：500元/KVA 基本电费：20元/KW.月平均电价：0.95元/ KW 电功率因数：0.85天然气价格：1.9元/m3天然气热值：8500kcal/ m3开机时间：12小时/天天然气接入：约25万元热网入网费：30元/m2热网价格：123元/蒸吨5、能源状况分析：a.西安高新区空调的使用特点决定了电价属于非居民照明用电电价，平均电价约：0.95元/ KW。
b.由于采用电制冷方式所需要的电力配套负荷巨大，需要建设相应的电力开闭所，而开闭所到各大楼的电缆地沟等铺设费用依然要收取。
c．天然气接入费：约25万元。
d．高薪区热网建设费：30元/平方米；d．远大Ⅸ型直燃机制冷额定负荷COP为1.34（含电耗），综合负荷1.529。
6、方案选型方案A：选用2台远大BZ250ⅩDH1型溴化锂直燃机满足服务大厦及相关建筑（87400m2）的制冷和采暖。
中央空调选型指南【摘要】中央空调选型指南是指根据不同建筑物的需求和条件，选取最适合的中央空调系统的指导原则。
本文从中央空调选型指南的重要性、考虑因素与要点、制定步骤、实施方法和好处等方面进行了详细探讨。
中央空调选型指南在建筑物的舒适度、能效比和运行成本等方面发挥着重要作用。
文章提出了制定中央空调选型指南的具体步骤，并探讨了其实施效果和发展前景。
通过运用中央空调选型指南，可以提高空调系统的效率和节能水平，减少能源浪费和维护成本，为建筑物的舒适性和可持续性发展提供有力支持。
中央空调选型指南的编制和实施对于推动空调行业的技术创新和发展具有重要意义。
【关键词】中央空调，选型指南，重要性，考虑因素，步骤，实施，好处，效果，前景。
1. 引言1.1 什么是中央空调选型指南中央空调选型指南是一种参考手册，用于帮助用户正确选择最适合其需求的中央空调系统。
这份指南包括了所有关于中央空调选型的基本知识和必要步骤，旨在帮助用户避免因错误选择导致的浪费和不必要的麻烦。
在选择中央空调系统时，有许多因素需要考虑，如建筑物的大小和结构、气候条件、使用需求等。
而中央空调选型指南则提供了一套系统性的方法，帮助用户根据实际情况制定出最合适的方案。
通过遵循这份指南，用户可以更快速、更准确地选择出最适合自己的中央空调系统，从而提高舒适度、节约能源，并延长设备的使用寿命。
中央空调选型指南是一份非常实用的工具，能够帮助用户在繁杂的选型过程中做出正确的决策，从而更好地满足自己的需求，减少不必要的开支和麻烦。
通过学习和掌握这份指南，用户能够提升自己的选型能力，为自己的生活和工作环境提供更加舒适、高效的中央空调系统。
2. 正文2.1 中央空调选型指南的重要性中央空调选型指南对于选择合适的中央空调系统至关重要。
中央空调系统需要根据建筑物的大小、结构和用途等因素进行合理的选型，以确保系统的运行效果和能效比。
如果选型不当，可能会导致系统运行效率低下，耗能过高，甚至影响建筑物的舒适度和使用寿命。

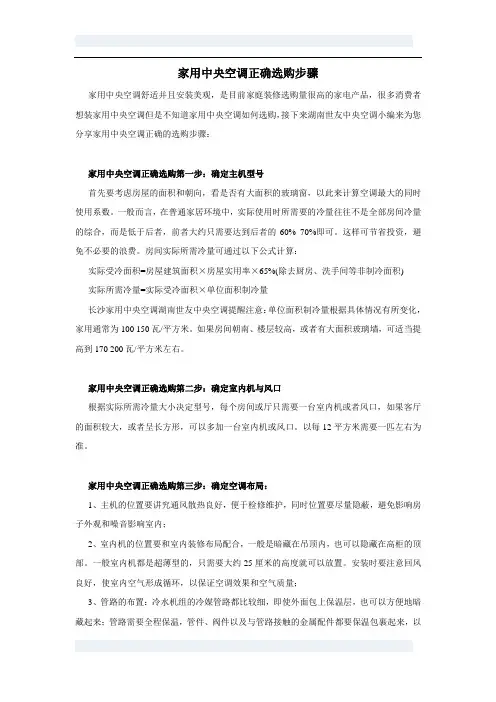

家用中央空调正确选购步骤家用中央空调舒适并且安装美观，是目前家庭装修选购量很高的家电产品，很多消费者想装家用中央空调但是不知道家用中央空调如何选购，接下来湖南世友中央空调小编来为您分享家用中央空调正确的选购步骤：家用中央空调正确选购第一步：确定主机型号首先要考虑房屋的面积和朝向，看是否有大面积的玻璃窗，以此来计算空调最大的同时使用系数。
一般而言，在普通家居环境中，实际使用时所需要的冷量往往不是全部房间冷量的综合，而是低于后者，前者大约只需要达到后者的60% 70%即可。
这样可节省投资，避免不必要的浪费。
房间实际所需冷量可通过以下公式计算：实际受冷面积=房屋建筑面积×房屋实用率×65%(除去厨房、洗手间等非制冷面积) 实际所需冷量=实际受冷面积×单位面积制冷量长沙家用中央空调湖南世友中央空调提醒注意：单位面积制冷量根据具体情况有所变化，家用通常为100 150瓦/平方米。
如果房间朝南、楼层较高，或者有大面积玻璃墙，可适当提高到170 200瓦/平方米左右。
家用中央空调正确选购第二步：确定室内机与风口根据实际所需冷量大小决定型号，每个房间或厅只需要一台室内机或者风口，如果客厅的面积较大，或者呈长方形，可以多加一台室内机或风口。
以每12平方米需要一匹左右为准。
家用中央空调正确选购第三步：确定空调布局：1、主机的位置要讲究通风散热良好，便于检修维护，同时位置要尽量隐蔽，避免影响房子外观和噪音影响室内；2、室内机的位置要和室内装修布局配合，一般是暗藏在吊顶内，也可以隐藏在高柜的顶部。
一般室内机都是超薄型的，只需要大约25厘米的高度就可以放置。
安装时要注意回风良好，使室内空气形成循环，以保证空调效果和空气质量；3、管路的布置：冷水机组的冷媒管路都比较细，即使外面包上保温层，也可以方便地暗藏起来；管路需要全程保温，管件、阀件以及与管路接触的金属配件都要保温包裹起来，以防冷凝水滴漏；管路材料一般选用PP R管、PVC U管或铝塑复合管，可以保证50年不损坏；全部的冷凝水集中或就近隐蔽排放；4、室内机可根据用户要求增加负离子发生器、净化除尘装置，以进一步提高室内空气质量。
多联机室内机选型注意要点
一、室内机的机型选择
选定机型时，需将前面计算出来的房间负荷与厂家空调样本对应选出相应型号的室内机功率；具体选择什么形式的室内机就要根据甲方要求、装修情况、房间结构、层高等确定，下表给出一般机型选择的要点：
四面出风嵌入机：
优点:可设置在房间中间位置，可获得较好的空调效果，气流组织均匀;外观高档易与装修配合,带冷凝水提升泵，方便排水.
约点：层高大于3.5m不适合，房间宽度小于3。
5m的房间不适合。
处理办法:将房间宽度较狭窄方向的两个出风口堵住,只两面出风.
双向嵌入机：
优点：可设置在房间中间位置（天花板高度可达5m)适合狭长型房间使用,带冷凝水提升泵，方便排水。
缺点：对于小型机器，与四出风机型相比，噪音稍大。
处理办法:尽量避免在寝室内使用。
高静压风管机：
优点：适用于大、高空间，通过均匀布置送、回风口均匀调节室温;可远距离送风，易引入新风。
缺点：占用较高的天花吊顶高度，影响层高。
安装不好噪音较大。
处理办法：设计时定选择合适的风速及选择优质材料。
超薄风管机：
优点:机身较薄，静压约在15Pa左右，适合小空间使用,带冷凝水提升泵,方便排水；可吊顶式安装，也可入墙式安装。
缺点：静压低不适合远距离送风。
三、负荷计算时需要考虑的因素：冷房过程
暖房过程
注：1.透过玻璃、窗进入室内日照量、经玻璃、窗的温差传热以及维护结构不稳定传热；2.门、新风换气；3。
照明散热、人体散热.。
如何选购商用中央空调？——中央空调选购基本常识中央空调作为商业场所的常用设备，将直接影响到办公环境的舒适度和员工工作效率。
因此，选购一款合适的商用中央空调非常重要。
以下就是中央空调选购的基本常识。
一、了解商用中央空调的类型目前市面上的商用中央空调主要分为风冷式和水冷式两大类。
其中，风冷式中央空调适用于面积较小的办公场所，而水冷式中央空调适用于面积较大的商业场所，如大型购物中心和酒店。
此外，还有一种新型的中央空调——换气式中央空调，具有节能环保的优点，逐渐被广泛采用。
二、根据空调负荷量来确定空调容量中央空调的选购首先要确定办公场所的面积和负荷量大小。
一般来说，每平方米需要0.1-0.15匹的制冷量，而制热量则需要0.15-0.2匹。
因此，要根据办公场所的实际面积和人员密度来计算所需的制冷量或制热量，从而来确定空调的容量大小。
三、考虑空调的制冷效率和噪音制冷效率是中央空调选购中比较重要的一个指标，一般来说，机组COP值越高，能效越好。
同时，也要考虑空调的噪音问题，选购时可以参考空调的噪音值，尽量选择噪音小的型号，以保证办公环境的静谧度。
四、了解空调品牌和售后服务空调品牌是选择中央空调时也需要考虑的重要因素，品牌的好坏直接影响到空调的质量和售后服务。
选择知名品牌的空调，可以更好地保证空调的品质和稳定性，并能获得更好的售后服务支持。
五、购买前重点关注的因素购买中央空调前，还要注意以下几点：1.安装条件：空调的安装需要满足一定的条件和要求，购买前需要先确认办公场所是否符合安装要求。
2.维护保养：中央空调需要定期进行清洗和维护，购买前需要考虑如何进行维护和保养。
3.能效比：空调的能效比决定了空调的节能程度，购买时需要注意空调的能效等级。
六、总结中央空调作为商用设备，选购时需要根据实际需求来选择合适的类型、容量、品牌等，同时关注空调的制冷效率、噪音和售后服务等。
在购买前，还需要关注空调的安装条件、维护保养和能效比等因素，以确保空调的长期稳定运行。
如何选购安装家用中央空调？和其他电气产品一样，家用中央空调也有自己的一套特殊的选购、安装法。
中央空调不同于家用空调，在您决定购买家用中央空调后，需要请相关的专业人员，根据用户房型量身订做一套家用中央空调安装方案。
具体步骤如下：第一步：选择空调外机规格类似于家用空调的选型，家用中央空调在设计、选型时，需要首先计算出房间的空调面积，再根据每平方米面积需要的制冷量计算出所需冷量，再根据实际使用情况选取空调外机冷量。
空调面积=需要空调效果的房间面积之和=客厅+卧室+书房所需冷量=空调面积×单位面积制冷量空调室外机的冷量=所需冷量×同时使用率同时使用率=需要同时开启空调的房间面积之和/ 空调面积注：1、单位面积制冷量要根据具体情况而定，一般为100~160W/㎡，地区不同、气候不同可选取的值也不同。
如果房间的窗户面积较大、外墙较薄，可适当提高单位面积制冷量。
第二步：室内机和风口每个房间一般需要一台室内机或一个风口，如果房间跨度较大，可布置2台室内机或风口，根据空调内机的冷量选择相对应的内机。
空调内机冷量=房间面积×单位面积制冷量第三步：根据实际情况合理布局主机位置：选择通风良好、便于维修的位置，同时尽量避免与卧室、书房相邻;室内机位置：配合室内装修，暗藏在吊顶里;风口的布置：根据房间的结构合理装修，合理布置送风口和回风口，在保证美观的同时，优化送回风方式。
第四步：选择合适价格的产品目前市场上家用中央空调的品种繁多，不同品牌、不同类型的空调差价较大，因此在购买家用中央空调时，要根据实际需要进行比较，选择适合自己的产品。
第五步：选择专业的服务中央空调是技术性的销售，从销售到安装、售后保养，需要专业的人员提供技术支持，在选购中央空调时，一定要选择品牌美誉度高、综合实力强、技术服务好的专业厂家的产品，以避免后续的消费纠纷。
中央空调选型指南方案1. 简介中央空调是现代建筑中常见的空调系统，它通过集中供冷和供暖，为大型建筑提供舒适的室内环境。
中央空调选型是指根据建筑的需求和特点，选择合适的中央空调设备的过程。
本文将介绍中央空调选型的基本原则、步骤，并提供一些实用的选型指南，帮助您选择适合的中央空调设备。
2. 中央空调选型的基本原则在进行中央空调选型时，需考虑以下几个基本原则：2.1 室内负荷计算根据建筑的使用类型、面积、朝向、隔热性能等因素，计算室内的冷负荷和热负荷，以确定所需的制冷和供暖能力。
2.2 系统类型选择根据建筑的特点和需求，选择合适的中央空调系统类型，包括水冷式、风冷式和地源热泵等。
同时，考虑系统的可靠性、节能性和运行成本等因素。
2.3 设备容量选择根据室内负荷计算结果和系统效能，选择合适的中央空调设备容量，确保设备能够满足需求，但又不过度设计，以提高能源利用率。
2.4 系统调节与控制选择合适的控制方式和设备，使中央空调系统能够按需自动调节和控制温度、湿度和空气质量等参数，以提供舒适的室内环境。
3. 中央空调选型步骤下面是进行中央空调选型的基本步骤：3.1 收集建筑信息收集建筑的基本信息，包括建筑类型、面积、楼层高度、朝向等，以了解建筑的特点和需求。
3.2 进行室内负荷计算根据建筑信息和负荷计算软件，对室内的冷负荷和热负荷进行精确计算，得出相应的能力需求。
3.3 系统类型选择根据建筑的特点和需求，结合各种中央空调系统的特点和优势，选择合适的系统类型。
3.4 设备容量选择根据室内负荷计算的结果和系统效能，选择合适的中央空调设备容量，确保设备能够满足需求。
3.5 系统调节与控制选择根据需求和预算，选择合适的系统调节与控制方式，以实现良好的室内环境调节效果。
3.6 汇总报告与方案选择根据以上步骤的结果，编制中央空调选型汇总报告，并从中选择最佳方案。
4. 中央空调选型指南以下是一些中央空调选型的实用指南，供参考：4.1 建筑类型与中央空调系统选择•住宅建筑：适合采用风冷式中央空调系统，具有安装方便、运行稳定的特点。
中央空调选型指南目录第一章中国制冷机组和大型空调设备的发展趋势 (3)第一章主机选型综述 (7)—、冷水机组类综述 (7)二、热泵机组类 (8)三、地源热泵的机房内热泵机组部分 (9)四、水源热泵机组 (10)五、直燃机机组 (10)六、热泵机组 (11)七、组合式空调器类综述 (12)第二章辅助设备选型综述 (13)一、清水泵类产品选型指南 (13)二、新风机设备选型步骤 (13)三、风机盘管设备选型步骤 (14)四、冷水塔类综述 (14)五、风口类产品选型指南 (16)---技术文件---第一章中国制冷机组和大型空调设备的发展趋势(译自《JAPN》2001年11月25日第41－47页)江苏双良集团公司马增林译中国目前集中空调的市场形势良好，在数量上增长很多，但由于竞争导致了价格下降。
制冷机的平均价格的大幅下降，也反映了制冷逐渐小型化的趋势。
风机盘管还是主要的末端产品。
空调箱(组合式空调器)和其它的末端设备有所增加，但他们对风机盘管的主流地位没有形成重要威胁。
一、制冷机规格根据BSRIA(UK)的调查，以产品的制冷量计算，大型设备的市场规模减小了(1000kw ,285 Reftons)；但加以价值计算，制冷量在401kw(114ton)和401kw以上的制冷机在2000年占了67%，或达到4.24亿美元。
并且仅1000kw以上的总销售额就达3.02亿美元，占总市场销售额的47%。
最近几年，大量的小型制冷机，主要是涡旋式的，应用在家用领域。
中型的制冷机的销售有上升的趋势，基于以下的原因：●螺杆机受到设计人员和用户越来越多的欢迎。
●有一种用多台小型机组代替一台大型机组的趋势。
这样在只有部分负荷的情况下，减少了运行频率，达到节能和更高的稳定性。
经过国企改革和重组，非常大的工业项目投资减少了，在过去这是大型制冷机的主要领域。
在其它的领域，有大规模的外资企业投资于新的商业建筑、工厂设施等。
采用国外的先进技术推动了具有更高性能的新产品的出现，主要表现在螺杆、离心压缩机，热交换器和电子控制等方面。

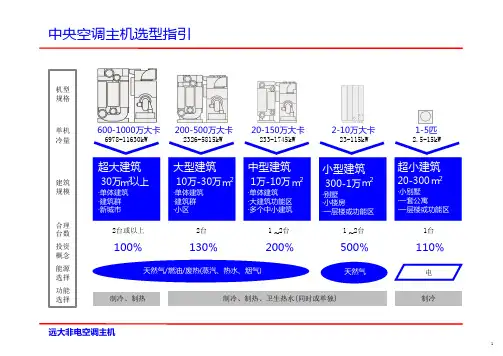

中央空调主机如何选型
—、冷水机组类综述
冷水机组是中央空调系统的心脏，正确选择冷水机组，不仅是工程设计成功的保证，同时对系统的运行也产生长期影响。
因此，冷水机组的选择是一项重要的工作。
1．选择冷水机组的考虑因素：
建筑物的用途。
各类冷水机组的性能和特征。
当地水源(包括水量水温和水质)、电源和热源(包括热源种类、性质及品位)。
建筑物全年空调冷负荷（热负荷）的分布规律。
初投资和运行费用。
对氟利昂类制冷剂限用期限及使用替代制冷剂的可能性。
2．冷水机组的选择注意事项：
在充分考虑上述几方面因素之后，选择冷水机组时，还应注意以下几点：
对大型集中空调系统的冷源，宜选用结构紧凑、占地面积小及压缩机、电动机、冷凝器、蒸发器和自控组件等都组装在同一框架上的冷水机组。
对小型全空气调节系统，宜采用直接蒸发式压缩冷凝机组。
对有合适热源特别是有余热或废热等场所或电力缺乏的场所，宜采用吸收式冷水机组。
制冷机组一般以选用2～4台为宜，中小型规模宜选用2台，较大型可选用3台，特大型可选用4台。
机组之间要考虑其互为备用和切换使用的可能性。
同一机房内可采用不同类型、不同容量的机组搭配的组合式方案，以节约能耗。
并联运行的机组中至少应选择一台自动化程度较高、调节性能较好、能保证部分负荷下能高效运行的机组。
选择活塞式冷水机组时，宜优先选用多机头自动联控的冷水机组。
选择电力驱动的冷水机组时，当单机空调制冷量φ＞1163kW时，宜选用离心式冷水机组；φ＝582～1163kW时，宜选用离心式冷水机组或螺杆式冷水机组；φ＜582kW时，宜选用活塞式冷水机组。
电力驱动的制冷机的制冷系数COP比吸收式制冷机的热力系数高，前者为后者的二倍以上。
能耗由低到高的顺序为：离心式、螺杆式、活塞式、吸收式(国外机组螺杆式排在离心式之前)。
但各类机组各有其特点，应用其所长。
选择制冷机时应考虑其对环境的污染：一是噪声与振动，要满足周围环境的要求；二是
制冷剂CFCs对大气臭氧层的危害程度和产生温室效应的大小，特别要注意CFCs的禁用时间表。
在防止CFCs污染方向吸收式制冷机有着明显的优势。
无专用机房位置或空调改造加装工程可考虑选用模块式冷水机组。
尽可能选用国产机组。
我国制冷设备产业近十年得到了飞速发展，绝大多数的产品性能都已接近国际先进水平，特别是中小型冷水机组，完全可以和进口产品媲美，且价格上有着无可比拟的优势。
因此在同等条件下，应优先选用国产冷水机组。
二、热泵机组类
1.热泵机组的冷负荷计算方法同于常规空调系统，热负荷计算方法于采暖系统大致相同，但需考虑新风耗热量；
2.选型时要注意当地是否有足够的水源（包括水量、水温及水质）、电源和热源（包括热源性质、品位高低）；
3.风冷热泵机组的供水温度一般为45℃，而风机盘管机组和组合式空调机组等样本中提供的供热量，通常都是以60℃进水为前提，所以，必须对这些设备的供热量进行修正；
4.选择热泵机组时，一般应以冬季供暖负荷作为选择依据，同时校核夏季的冷负荷；
5.对于商场、餐厅等内部负荷和新风负荷特别大的建筑物，由于供暖负荷一般仅为供冷负荷的60%～70%。
所以，宜采用热泵机组与单冷机组联合供应的方式，例如“3十1”模式，即3台风冷热泵机组加1台单冷机组；
6.风冷热泵机组的额定供热量，通常都是标准工况(环境温度t0＝7℃，出水温度ts＝45℃条件下的数值，当环境温度低于7℃时，供热量将大幅度降低。
一般的降低幅度大致如下：t0＝5℃时，下降百分比为5%～8%；t0＝3℃时，下降百分比为12%～14%，t0＝0℃时，下降百分比为25%～32%；t0＝-3℃时，下降百分比为45%～50%；t0＝-5℃时，下降百分比为55%～65%。
注：按标准工况设计的风冷热泵机组，实际上在一3℃以下时已不能正常运行；
7.风冷热泵机组的单台容量较小，宜应用于中小型工程；
8.冬季室外的空气温度，白天总是高于夜晚。
因此，室外供暖计算温度久tw＝-3℃地区，对于仅白天使用的建筑物如办公楼、商场等，可以采用风冷热泵机组。
对于全天(24小时)要求供暖的建筑物，采用风冷热泵时则应谨慎对待；
9.水源热泵系统比较适合于多住户的公寓楼及面积较大的大型别墅。
设计时应确保系统水流量计算准确。
以便于冷却塔、水泵等设备的选型；
10.在相对湿度较高的地区，选用热泵时，应特别注意分析运行条件，并采取有效的除霜
措施。
三、地源热泵的机房内热泵机组部分
地源热泵的机房内热泵机组部分可以参照下列步骤进行选型：
水源热泵机组的容量不要过大。
中央空调冷热源设备选型时，设备制冷(热)量约为设计冷(热)负荷的1.05～1.10。
水源热泵机组选型时，应尽量接近设计冷(热)负荷。
若机组偏大时，运行时间短，启动频繁。
机组容量合适，运行时间长，有利于除湿。
封闭水系统水温的选择，夏季要求水温低些，目的是提高能效，降低耗电功率。
冬季水温不要太高，因为水温高时，虽然制冷量高了，但耗电功率也高了，能效系数变化不大。
设计时要考虑采暖空调对象建筑物的同时使用系数。
同时使用系数的取值与建筑物类型有关，与建筑物的数量有关，需通过理论计算和实测确定。
《住宅建筑空调负荷计算中同时使用系数的确定》列出数据是：当住户〈100户时，该系数为0.7；当户数为100～150户时，为0.65～0.7；当户数为150～200户时为0.6。
四、水源热泵机组
水源热泵机组的容量不要过大。
中央空调冷热源设备选型时，设备制冷(热)量约为设计冷( 热)负荷的1.05～1.10。
水源热泵机组选型时，应尽量接近设计冷(热)负荷。
若机组偏大时，运行时间短，启动频繁。
机组容量合适，运行时间长，有利于除湿。
封闭水系统水温的选择，夏季要求水温低些，目的是提高能效，降低耗电功率。
冬季水温不要太高，因为水温高时，虽然制冷量高了，但耗电功率也高了，能效系数变化不大。
设计时要考虑采暖空调对象建筑物的同时使用系数。
同时使用系数的取值与建筑物类型有关，与建筑物的数量有关，需通过理论计算和实测确定。
《住宅建筑空调负荷计算中同时使用系数的确定》列出数据是：当住户〈100户时，该系数为0.7；当户数为100～150户时，为0.65～0.7；当户数为150～200户时为0.6。
螺杆式冷水机
品牌：格瑞德
型号：240-1760
标准制冷量：238-1764（kw）
水冷螺杆冷水机组是通过冷却塔，冷却水泵及相应的管道系统等用水进行冷却，制取空调用及工艺用冷冻水通过冷冻水泵与空调末端一起组成空气调节系统。
产品特点：
1、高效低噪：机组能效比高，COP值达4.6以上
2、系统结构合理：机组可以做成立式机组或卧式机组，安装维护方便
3、智能调节：机组可根据负荷变化自动能量调节，省电节能
4、性能优良、安全可靠：
※最新结构的半封闭双螺杆压缩机，可靠耐用
※选用欧美品牌的制冷配件，品质稳定
※微电脑控制，具有多重保护功能，可以RS485通讯接口，可接受远程启动、停机信号
产品用途：
水冷螺杆冷水机组主要用于夏天供冷，广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。
