油藏描述-断层

3 工作流程以油田钻井资料、地震资料为基础，通过井点地层精细对照、井断点的落实及地震精细解释，建立三维构造精细模型；通过储层精细划分、井点夹层描述、储层参数测井精细解释及取心井资料研究，建立三维储层精细模型 (包括沉积相模型)；开展模型合理粗化方法研究，把精细地质模型不失真的输入到数值摹拟软件，并通过快速历史拟合，对模型进行验证，反馈信息，进一步修改完善地质模型。

最终实现油藏的高精度拟合，并把数值摹拟成果输出，进行各种剩余油指标的定量计算、统计分析，寻找剩余油潜力，结合油田开辟状况分析及开辟效果评价，制定合理、高效的油田开辟调整及挖潜方案。

同时实现油藏地质模型和数值摹拟模型的资源共享，初步建立“数字油藏”。

油藏描述工作流程见图1：图1 精细油藏描述工作流程4 精细油藏描述的基础资料4.1 基础地质资料4.1.1 地震资料：二维、三维地震资料。

4.1.2 钻井资料：工区内所有的探井、开辟井、取心井，包括井别、井位坐标、补心高、补心海拔、完钻井深、完钻层位、靶点坐标等信息。

4.1.3 测井资料：用于地层对照划分的常规测井曲线及相应的测井曲线数字带，特殊测井(核磁测井、成像测井等)曲线及数字带。

4.1.4 井斜资料：包括斜井、侧钻井、水平井的数字化井轨迹数据。

4.2 开辟动态资料4.2.1 开辟数据：油田、开辟单元及单井的开辟数据，包括油水井月数据、油田开辟月综合数据；井史资料(射孔、封堵、措施等数据)。

4.2.2 动态监测资料：包括动静液面、压力、试井、产液、吸水剖面，C/O 测井、剩余油饱和度测井等监测资料。

4.3 开辟实验资料4.3.1 取心井资料：常规岩心分析、岩石薄片、扫描电镜、X 衍射黏土矿物分析、X 衍射全岩矿物分析、润湿性、敏感性、毛管压力、相对渗透率曲线等资料。

4.3.2 高压物性资料：包括油、气、水的高压物性数据(溶解油气比、地下原油密度、粘度、原油体积系数、压缩系数、天然气组份、体积系数等)。

油藏工程基本名词解释六、掌握常用的油藏工程基本名词解释。

1.油田勘探开发过程：（1）区域勘探（预探）：在一个地区（盆地或坳陷）开展的油气勘探工作。

（2）工业勘探（详探）：在区域勘探所选择的有利含油构造上进行的钻探工作。

（3）全面开采2.油藏（Oil Reservior）：指油在单一圈闭中具有同一压力系统的基本聚集。

3.油气藏分类：（1）构造油气藏：油气聚集在由于构造运动而使地层变形（褶曲）或变位（断层）所形成的圈闭中。

（2）地层油气藏：油气聚集在由于地层超覆或不整合覆盖而形成的圈闭中。

（3）岩性油气藏：油气聚集在由于沉积条件的改变导致储集层岩性发生横向变化而形成的岩性尖灭和砂岩透镜体圈闭中。

4.油田地质储量：N=100Ah?1?S wiρ0/B oi5.气田地质储量：G=0.01Ah?S gi/B gi6.油气储量：探明储量、控制储量、预测储量7.油藏驱动方式（Flooding Type）：（1）弹性驱动（Elastic Drive）：在油藏无边水或底水，又无气顶，且原始油层压力高于饱和压力时，随着油层压力的下降，依靠油层岩石和流体的弹性膨胀能驱动的方式。

（2）溶解气驱（Solution Gas Drive）：在弹性驱动阶段，当油层压力下降至低于饱和压力时，随着油层压力的进一步降低，原来处于溶解状态的气体将分离出来，气泡的膨胀能将原油驱向井底。

（3）水压驱动（Water Drive）：当油藏与外部的水体相连通时，油藏开采后由于压力下降，使周围水体中的水流入油藏进行补给。

（4）气压驱动（Elastic Drive）：气压驱动的油藏存在一个较大的气顶为前提，在开采过程中，从油藏中采出的油量由气顶中气体的膨胀而得到补给。

（5）重力驱动（Gravity Drive）：靠原油自身的重力将原油驱向井底的驱油方式。

8.划分开发层系：把特征相近的油(气)层组合在一起，用单独的一套生产井网进行开发，并以此为基础进行生产规划，动态研究和调整。

油藏描述也称储集层描述，源自英文Reservoir Description。

油藏描述是一项油气田综合研究与评价的技术体系。

它以地质学、构造学、沉积学、地震地层学以及油层物理学、渗流力学、数学地质学等相关学科为理论指导，综合应用地质、地震、测井、试油、试采等手段，最大限度地应用计算机技术，对油藏储层和流体的各种特征参数进行三维空间的定量描述和表征，建立三维油藏地质模型，为制定和优化开发方案提供可靠的依据。

油藏描述是研究油藏储层和流体的各种参数在三维空间中的特征及分布状态的技术体系。

对油藏描述概念进行理解：①要以与研究油藏地质有关学科的最新理论为基础②要以计算机及自动成图技术为手段，这是与传统油藏研究的主要区别③综合运用地质、物探、测井、试油试采等各项资料油藏描述发展历程 1.以测井为主体的油藏描述(1970-1980)。

油藏描述技术自二十世纪七十年代初由斯仑贝谢公司最早提出。

它是以测井服务为目的，以“油藏描述讲座”形式向世界各地推出油藏描述技术服务。

二十世纪七十年代末开始在文献出现“油藏描述”。

主要研究内容包括：①关键井研究；②测井资料归一化；③渗透率分析；④参数集总与绘图。

2.多学科协同油藏描述(1980-1990)。

1985年将三维地震资料及VSP(垂直地震)资料引入油藏描述的测井井间相关研究中。

斯伦贝谢公司油藏描述强调以测井为主体的模式化的技术，多学科的协同研究及最终的储层三维模型。

主要研究内容包括：①地质油藏描述技术；②测井油藏描述技术；③地震油藏描述技术；④油藏工程油藏描述技术。

3.多学科一体化描述（1990年-）。

单一学科技术发展虽然进步很大，但各自都存在不利的方面，因而在1990年以来逐步向多学科一体化描述发展，提倡地质、物探、测井研究人员与油藏工程师协同工作，发展边缘科学及计算机的“地学平台”，以多种应用数学方法贯穿研究始终，应用地质、物探、测井、测试等多学科相关信息，以数据库为支柱，以计算机为手段，由复合型研究人员对油藏进行四维定量化研究并给以可视化描述、表征及预测的技术。

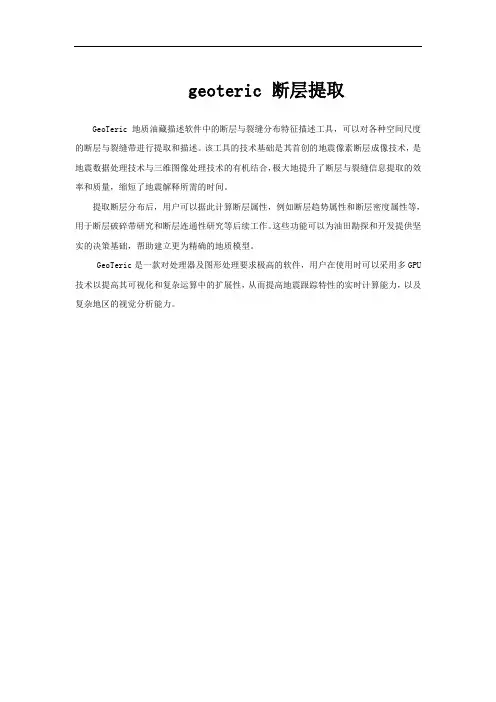

geoteric 断层提取
GeoTeric地质油藏描述软件中的断层与裂缝分布特征描述工具，可以对各种空间尺度的断层与裂缝带进行提取和描述。

该工具的技术基础是其首创的地震像素断层成像技术，是地震数据处理技术与三维图像处理技术的有机结合，极大地提升了断层与裂缝信息提取的效率和质量，缩短了地震解释所需的时间。

提取断层分布后，用户可以据此计算断层属性，例如断层趋势属性和断层密度属性等，用于断层破碎带研究和断层连通性研究等后续工作。

这些功能可以为油田勘探和开发提供坚实的决策基础，帮助建立更为精确的地质模型。

GeoTeric是一款对处理器及图形处理要求极高的软件，用户在使用时可以采用多GPU 技术以提高其可视化和复杂运算中的扩展性，从而提高地震跟踪特性的实时计算能力，以及复杂地区的视觉分析能力。

油藏描述概论1、油藏描述概念油藏描述源自英文Reservoir characterization一词。

早在1979年，斯仑贝谢公司就已针对油藏描述这一课题设计出了一些软件。

油藏描述，简言之，就是对油藏进行综合研究和评价。

它是以沉积学、构造地质学、储层地质学和石油地质学的理论为指导，综合运用地质、地震、测井和试油试采等信息，最大限度地运用计算机手段，对油藏进行定性、定量描述和评价的一项综合研究的方法和技术。

其任务在于阐述油藏的构造面貌、沉积相和微相的类型和展布，储集体的几何形态和大小、储层参数分布和非均质性及其微观特征、油藏内流体性质和分布，乃至建立油藏地质模型、计算石油储量和进行油藏综合评价。

为实现上述任务，应最大限度地使用计算机手段，并自动绘制反映油藏特征的各种图件，充分揭示它在三维空间的变化规律，为进行油藏数值模拟，合理选择开发方案，改善开发效果，提高石油采收率提供从分可靠的依据。

2、油藏描述技术发展史70年代末至80年代初,斯仑贝谢公司首先研究了油藏描述软件系统,并在阿尔及利亚等地区进行了应用,取得了明显的效果。

其他的许多石油公司、软件公司,也先后开展了油藏描述技术软件系统的研究。

80年代初,油藏描述的基本方法是以测井资料为主,对关键井测试分行、油田测井资料数据标准化处理。

油田参数转化、单井综合测井评价、参数集总、计算网格值与作图、单井动态模拟及其成果质量控制的主要特点可以归结为以下几点:①强调研究测井与地质资料在深度上的准确性和一致性;②综合常规测井、地层倾角与地震、地质资料,准确的描述油藏构造及其储集层的几何形态;③全油藏测井资料数据的标准化,将各种非地层因素和误差的影响减到最小程度;④用最新技术从测井资料中提取反映地质特征的大量有效信息,对非井剖面做测井相分析,用岩心资料鉴别测井相的岩相类型;⑤选择合适于全油田的测井解释模型、解释方法和解释参数,用岩心资料检验测井数字处理的储层参数的有效性;⑥用测井、岩心和生产测试资料建立油田转换关系,计算渗透率和评价测井项目不全的井,用生产测试资料检验单井动态模拟的效果;⑦用最新的计算机绘图技术,绘制各种等值图、栅栏图,详细描述油气藏,广泛采用数据库技术。

1.油藏描述定义、目的、特色
油藏描述是指一个油（气）藏发现后，对其地质特征进行全面的综合描述。

A.油藏描述是以沉积学、构造地质学、储层地质学和石油地质学的理论为指导，综合运用地质、地震、测井、试油及试采等信息，最大限度地应用计算机手段，对油（气）藏特征及属性等进行定性、定量的描述。

B.油藏描述的目的及任务：建立油田开发所需的油藏地质模型，最后计算储量，优化开发
方案和油藏管理，提高油田开发效益和钻井成功率
C.油藏描述的特色：以综合性、定量化、可视化为特色，广泛使用计算机，并自动绘制反映油藏特征的各种图件，充分展示油藏在三维空间的变化规律。

2.地层对比方法( 岩石、生物、层序、切片、等高 )，断层的判断
A、岩石地层学方法
a.岩性法
b.沉积旋回法
c.标志层法
d.重矿物法
2、生物地层学方法
3、地球物理学方法
3.构造研究（断层在同向轴的反应，构造图的绘制）
4.储层研究（1.连通性影响因素；沉积环境《浊流、河流下切、成岩、蚀流》）
判断连通方法；井间干扰法、油气性质、注水分析、示踪剂、地球化学信息
2.储层分布描述：厚度变化，连续性及它的分布，判别有利储层区域
5裂缝描述
6.裂缝预测方法( 构造曲率预测地震方法“蚂蚁追踪”测井方法: 双侧向岩心描述：梅花图)。

一 名词解释1.储层表征（Reservoir Characterization)：定量地确定储层的性质、识别地质信息及空间变化的过程。

2.油藏地质模型是将油藏各种地质特征在三维空间的变化及分布定量表述出来的地质模型。

是油气藏类型、几何形态、规模、油藏内部结构、储层参数及流体分布的高度概括。

3.储层静态模型 针对某一具体油田（或开发区）的一个（或）一套储层，将其储层特征在三维空间上的变化和分布如实地加以描述而建立的地质模型。

4.储层参数分布模型储层参数（孔隙度、渗透率、泥质含量等）在三维空间变化和分布的表征模型。

5.确定性建模 确定性建模对井间未知区给出确定性的预测结果，即试图从已知确定性资料的控制点如井点出发，推测出点间确定的、唯一的、真实的储层参数。

6.胶结率 胶结率= 从上式可以看出，胶结率反映了胶结作用降低砂体原始孔隙体积的百分数，亦即反映了胶结作用的强度。

7.油层组 油层组为岩性、电性和物性、地震反射结构特征相同或相似的砂层组的组合，是一相对的“不等时同亚相”沉积复合体。

8. 储能参数 储能参数（h e 、φ、S o ）1．油藏描述： 油藏描述（Reservoir Description ），以沉积学、构造地质学和石油地质学的理论为指导，用地质、地震、测井及计算机手段，定性分析和定量描述油藏在三度空间特征的一种综合研究方法体系。

2．储层预测模型 预测模型是比静态模型精度更高的储层地质模型，它具有对控制点间及以外地区的储层参数能作一定精度的内插和外推预测的功能。

3．有效厚度夹层 是指在工业油流的储层中达不到有效厚度标准的各类岩层。

4.流体单元模型 流体单元模型是由许多流动单元块体(指根据影响流体在岩石中流动的地质参数在储层中进一步划分的纵横向连续的储集带，在该带中，影响流体流动的地质参数在各处都相似，并且岩层特点在各处也相似)镶嵌组合而成的模型，属于离散模型的范畴。

5．随机建模 是指以已知的信息为基础，以随机函数为理论，应用随机模拟方法，产生一组等概率储层模型的方法。

油藏描述整理油藏描述：就是综合利⽤⼀切能够反映地下油⽓藏⾮均质、动态演化特性的资料和信息，运⽤所有可⾏和有效的⽅法技术和⼿段，研究油⽓藏的构造⾯貌、储集体形态、储集体性能、储集体宏观微观空间分布、流体性质及演化、剩余油形成与分布，揭⽰油⽓藏各种特征在开发过程中的动态演化及油⽓⽔在地下储集体中的运动规律，阐明开发过程中油⽓藏参数的动态变化规律和演化机理，建⽴储集体宏观、微观、渗流参数的动态地质模型和数学模型、预测模型，为油⽓藏数值模拟提供可靠的基础数据，为油⽓藏管理提供科学保障。

该项技术不仅最⼤限度地发挥了各种资料的作⽤，充分发挥各种技术⼿段的先进性，为预测油⽓藏的产能、计算油⽓储量提供依据，⽽且为改善油⽓藏开发效果、提⾼油⽓采收率提供决策依据。

1.地层对⽐：根据不同的层组划分和对⽐标志产⽣了不同的地层划分对⽐⽅法。

1)岩⽯学⽅法以岩⽯或岩性特征作为地层划分对⽐标志的⼀系列⽅法，其划分单元为岩⽯地层单元。

（要点：沉积环境及成岩作⽤，寻找相标志。

例如，砂泥岩的颜⾊、成分、结构、沉积构造、胶结类型等及⽕⼭灰层、鲡粒层、煤层、蒸发岩层等部分特殊的岩层。

）陆相碎屑岩储层划分与对⽐模式——需要地层精细划分与对⽐原则。

陆相碎屑岩地层精细划分与对⽐应遵循粗细结合、等时对⽐的原则。

粗细结合：就是在地层划分与对⽐时⾸先将⼤级别的层系划分清楚并准确对⽐，识别区分出标准层并详细研究标准层的垂向分布和横向展布，在⼤层系及标准层控制下进⼀步划分和对⽐砂层组、时间单元及韵律层。

等时对⽐：就是从成因⾓度研究和分析地层的空间分布，寻找等时界⾯并通过等时界⾯研究地层单元的对应关系和空间分布。

模式：在标准层控制下建⽴地层对⽐模式有助于陆相碎屑岩地层精细刘⼀⽐，⽬前在地层对⽐中经常使⽤的模式主要有等⾼程对⽐模式、叠置砂体对⽐模式、相变对⽐模式等。

2.油藏构造：3.储集体沉积相：相标志单井连井平⾯4.地质建模⽬前的建模⽅法主要表现在两个⽅⾯：确定性建模和随机建模，前者是对井间未知区给出确定性的预测结果，后者是对未知区应⽤随机模拟的⽅法，给出多种可能的、等概率的预测结果。
