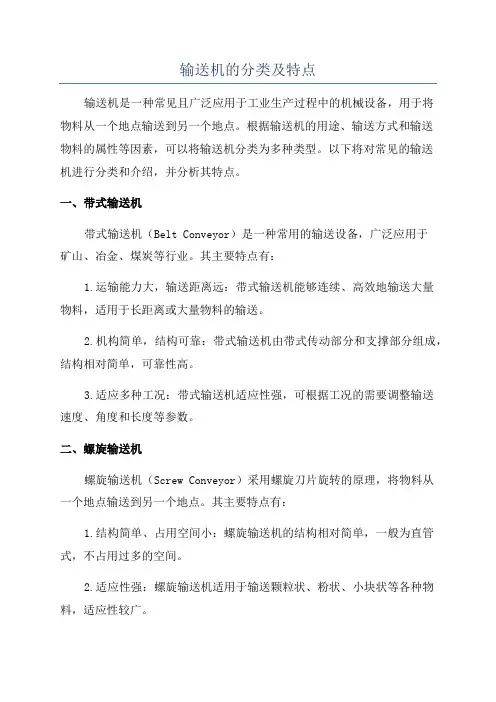

输送机的分类及特点
输送机的分类及特点输送机是一种常见且广泛应用于工业生产过程中的机械设备，用于将物料从一个地点输送到另一个地点。
根据输送机的用途、输送方式和输送物料的属性等因素，可以将输送机分类为多种类型。
以下将对常见的输送机进行分类和介绍，并分析其特点。
一、带式输送机带式输送机（Belt Conveyor）是一种常用的输送设备，广泛应用于矿山、冶金、煤炭等行业。
其主要特点有：1.运输能力大，输送距离远：带式输送机能够连续、高效地输送大量物料，适用于长距离或大量物料的输送。
2.机构简单，结构可靠：带式输送机由带式传动部分和支撑部分组成，结构相对简单，可靠性高。
3.适应多种工况：带式输送机适应性强，可根据工况的需要调整输送速度、角度和长度等参数。
二、螺旋输送机螺旋输送机（Screw Conveyor）采用螺旋刀片旋转的原理，将物料从一个地点输送到另一个地点。
其主要特点有：1.结构简单、占用空间小：螺旋输送机的结构相对简单，一般为直管式，不占用过多的空间。
2.适应性强：螺旋输送机适用于输送颗粒状、粉状、小块状等各种物料，适应性较广。
3.输送均匀、稳定：螺旋刀片的旋转带动物料向前推进，输送过程中物料均匀稳定。
三、链式输送机链式输送机（Chain Conveyor）主要通过链条和链轮的运动，将物料输送到目标位置。
其主要特点有：1.载荷能力大：链条和链轮的结构使得链式输送机具有较高的承载能力，适合输送较重物料。
2.输送段长度可调：通过增减链条和链轮的数量，可以调整链式输送机的长度，适应不同的工作场所。
3.适应多种工况：链式输送机具有较好的适应性，可以应用于各种工况下的物料输送。
四、辊筒输送机辊筒输送机（Roller Conveyor）利用辊筒的回转运动，将物料进行输送。
其主要特点有：1.输送效率高：辊筒输送机由多个辊筒组成，可以实现物料连续输送，提高输送效率。
2.可运输不同形状物料：辊筒输送机适用于各种形状的物料，如箱体、园筒、托盘等。

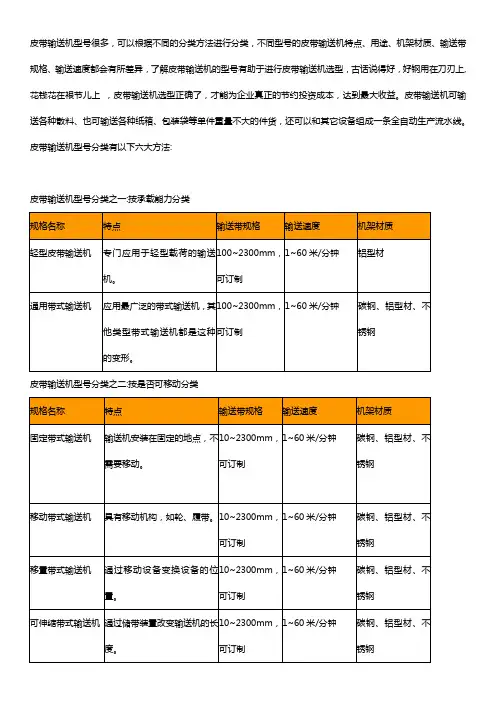

皮带输送机型号含义分类大全
皮带输送机型号很多，可以根据不同的分类方法进行分类，不同型号的皮带输送机特点、用途、机架材质、输送带规格、输送速度都会有所差异，了解皮带输送机的型号有助于进行皮带输送机选型，古话说得好，好钢用在刀刃上,花钱花在裉节儿上，皮带输送机选型正确了，才能为企业真正的节约投资成本，达到最大收益。
皮带输送机可输送各种散料、也可输送各种纸箱、包装袋等单件重量不大的件货，还可以和其它设备组成一条全自动生产流水线。
皮带输送机型号分类有以下六大方法:
皮带输送机型号分类之一:按承载能力分类
皮带输送机型号分类之二:按是否可移动分类
皮带输送机型号分类之三:按输送带的结构形式分类
皮带输送机型号分类之四:按承载方式分类
皮带输送机型号分类之五:按输送机线路布置分类。

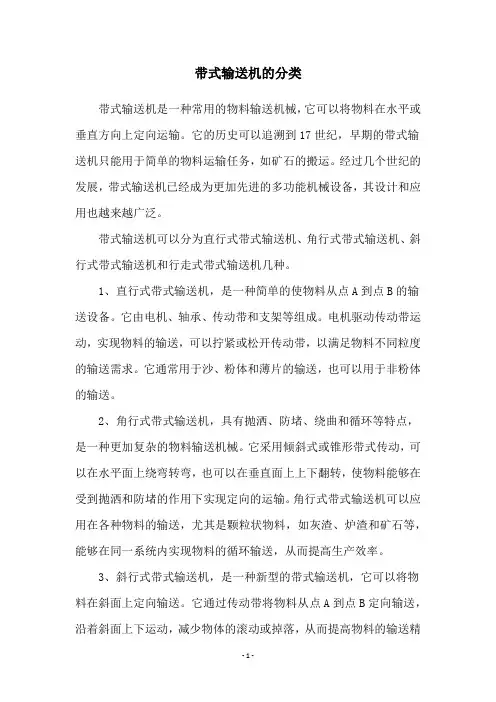

带式输送机的分类
带式输送机的分类带式输送机是一种常用的物料输送机械，它可以将物料在水平或垂直方向上定向运输。
它的历史可以追溯到17世纪，早期的带式输送机只能用于简单的物料运输任务，如矿石的搬运。
经过几个世纪的发展，带式输送机已经成为更加先进的多功能机械设备，其设计和应用也越来越广泛。
带式输送机可以分为直行式带式输送机、角行式带式输送机、斜行式带式输送机和行走式带式输送机几种。
1、直行式带式输送机，是一种简单的使物料从点A到点B的输送设备。
它由电机、轴承、传动带和支架等组成。
电机驱动传动带运动，实现物料的输送，可以拧紧或松开传动带，以满足物料不同粒度的输送需求。
它通常用于沙、粉体和薄片的输送，也可以用于非粉体的输送。
2、角行式带式输送机，具有抛洒、防堵、绕曲和循环等特点，是一种更加复杂的物料输送机械。
它采用倾斜式或锥形带式传动，可以在水平面上绕弯转弯，也可以在垂直面上上下翻转，使物料能够在受到抛洒和防堵的作用下实现定向的运输。
角行式带式输送机可以应用在各种物料的输送，尤其是颗粒状物料，如灰渣、炉渣和矿石等，能够在同一系统内实现物料的循环输送，从而提高生产效率。
3、斜行式带式输送机，是一种新型的带式输送机，它可以将物料在斜面上定向输送。
它通过传动带将物料从点A到点B定向输送，沿着斜面上下运动，减少物体的滚动或掉落，从而提高物料的输送精度。
斜行式带式输送机主要用于钢铁、木材和矿山等行业中，可以替代传统的运输方式，从而提高生产效率。
4、行走式带式输送机，是带式输送机中最先进的一种，是一种特殊的传送设备，可以在不同的斜度或高度上进行物料的输送。
它通过带式传动原理将物料在水平或垂直的斜面上实现定向输送。
由于行走式带式输送机可以在空间有限的场所内实现物料的输送，因此目前在各个行业中被广泛应用，如建筑工地的机械材料输送，也可以用于铁路和高速公路的建设中。
从以上可以看出，带式输送机是一种多功能机械设备，它为各种物料的输送提供了便利，提高了传统运输方式的效率。
带式输送机
减速器有二级、三级及多级齿轮减速器，第一级为直齿圆锥齿轮减速传 动，第二级为斜齿圆柱齿轮降速传动，联接电机和减速器的连轴器有两种， 一是弹性联轴器，一种是液力联轴器。为此，减速器的锥齿轮也有两种；用 弹性联轴器时，用第一种锥齿轮，轴头为平键连接；用液力偶合器时，用第 二种锥齿轮，轴头为花键齿轮联接。
（6）.压带式带输送机 它是用一条辅助带对物料施加压力.这种输送机的主 要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾 角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构 复杂、输送带的磨损增大和能耗较大。
（7）钢绳牵引带式输送机 它是无际绳运输与带式运输相结合的产物,既具 有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。
输送机年工作时间一般取4500~5500小时。当二班工作和输送剥离物， 且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储 仓时，取上限为宜。
13
2、布置方式 电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于
滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。带式输送机的 驱动方式按驱动装置可分为单点驱动方式和多点驱动方式两种。
⑷. 管形带式输送机 U形带式输送带进一步的成槽,最后形成一个圆管状,即 为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可 明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.
4
（5）气垫式带输送机 其输送带不是运行在托辊上的,而是在空气膜(气垫) 上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托 辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可 提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了 用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做 成垂直边的,并且带有横隔板，一般把垂直侧挡边作成波状,故称为波状带式 输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.
（6）.压带式带输送机 它是用一条辅助带对物料施加压力.这种输送机的主 要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾 角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构 复杂、输送带的磨损增大和能耗较大。
（7）钢绳牵引带式输送机 它是无际绳运输与带式运输相结合的产物,既具 有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。
输送机年工作时间一般取4500~5500小时。当二班工作和输送剥离物， 且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储 仓时，取上限为宜。
13
2、布置方式 电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于
滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。带式输送机的 驱动方式按驱动装置可分为单点驱动方式和多点驱动方式两种。
⑷. 管形带式输送机 U形带式输送带进一步的成槽,最后形成一个圆管状,即 为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可 明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.
4
（5）气垫式带输送机 其输送带不是运行在托辊上的,而是在空气膜(气垫) 上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托 辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可 提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了 用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做 成垂直边的,并且带有横隔板，一般把垂直侧挡边作成波状,故称为波状带式 输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.

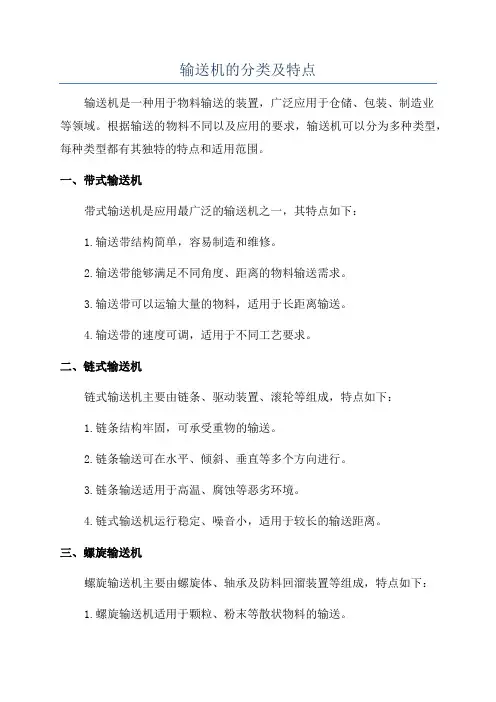

输送机的分类及特点
输送机的分类及特点输送机是一种用于物料输送的装置，广泛应用于仓储、包装、制造业等领域。
根据输送的物料不同以及应用的要求，输送机可以分为多种类型，每种类型都有其独特的特点和适用范围。
一、带式输送机带式输送机是应用最广泛的输送机之一，其特点如下：1.输送带结构简单，容易制造和维修。
2.输送带能够满足不同角度、距离的物料输送需求。
3.输送带可以运输大量的物料，适用于长距离输送。
4.输送带的速度可调，适用于不同工艺要求。
二、链式输送机链式输送机主要由链条、驱动装置、滚轮等组成，特点如下：1.链条结构牢固，可承受重物的输送。
2.链条输送可在水平、倾斜、垂直等多个方向进行。
3.链条输送适用于高温、腐蚀等恶劣环境。
4.链式输送机运行稳定、噪音小，适用于较长的输送距离。
三、螺旋输送机螺旋输送机主要由螺旋体、轴承及防料回溜装置等组成，特点如下：1.螺旋输送机适用于颗粒、粉末等散状物料的输送。
2.适用于水平或倾斜输送。
3.输送过程中不易产生堆积，可以连续工作。
4.螺旋输送机结构简单，安装维修方便。
四、桶式输送机桶式输送机主要由桶、链条、滚筒等组成，特点如下：1.桶式输送机适用于颗粒状、块状物料的输送。
2.适用于垂直和倾斜的输送。
3.桶式输送机能够连续输送物料，效率较高。
4.输送物料过程中产生较大的冲击力，适用于坚硬物料的输送。
五、振动输送机振动输送机主要由振动器、输送槽等组成，特点如下：1.振动输送机可以实现物料的连续给料和输送。
2.适用于颗粒状、粉末状物料的输送。
3.输送过程中物料可以进行筛分、干燥等处理。
4.振动输送机结构简单，占用空间小，运行平稳。
总结起来，不同类型的输送机具有各自独特的特点和适用范围。
在选择输送机时需要综合考虑输送距离、物料特性、工艺要求等因素，以确保输送机的运行效率和安全性。
带式输送机教学课件
4. 调心托辊组
调心托辊设置在通用固定式输送机重段上，每隔十组普通托辊 设置一组调心托辊。当输送带跑偏时，托辊组的托架可以通过支点 旋转一定角度将输送带推回的输送机的中心线上来。同时，以减少 胶带边缘的磨损。
三、滚筒
滚筒组是带式输送机的重要部件。是依靠它与输送带之间的摩擦 力带动输送带运行的部件。 按在输送机中所起的作用可分为传动滚筒和改向滚筒。传动滚筒 是将驱动装置提供的扭矩传动到输送带上。改向滚筒包括输送带在 输送机端部的改向、增加传动滚筒包角的导向及拉紧装置的导向。 按结构形式分钢制光面滚筒、包胶滚筒和陶瓷滚筒等。钢制光面 滚筒制造简单，缺点是表面摩擦因数小，一般用在短距离输送机中。 包胶滚筒和陶瓷滚筒的主要优点是表面摩擦因数大，适用于长距离 大型带式输送机中。其中，包胶滚筒按表面形状不同可分为：光面 包胶该筒、菱形(网纹)包胶滚筒、人字形沟槽包胶滚筒。人字形沟 槽包胶胶面摩擦因数大，防滑性和徘水性好，但有方向性。菱形包 胶胶面用于双向运行的输送机。用于重要场合的滚筒，最好选用硫 化橡胶胶面。用于井下时，胶面应采用阻燃材料。
特点：机身可以很方便地伸缩,它有一个贮带装置，可 以贮存一卷胶带。
工作过程：
机械化采煤工作面采下的煤经由工作面刮板输送机运送到顺槽桥 式转载机上，经转载机转载到可伸缩带式输送机上，再由可伸缩胶带 输送机将煤运至采区煤仓或上、下山运输设备上。转载机的悬拱部分 与胶带输送机机尾段的最大搭接部分长度约为几十米。当工作面后退 （或前进）时，首先移动转载机来适应煤炭运输距离的变化。当工作 面推进约最大搭接长度，转载机机头小车沿带式输送机机尾两侧的导 轨行走到极限位置，需将带式输送机缩短（或伸长）最大搭接长度， 转载机方能继续移动并与可伸缩带式输送机配合工作，这时贮带装置 要收贮（或放出）2倍最大搭接长度的输送带。

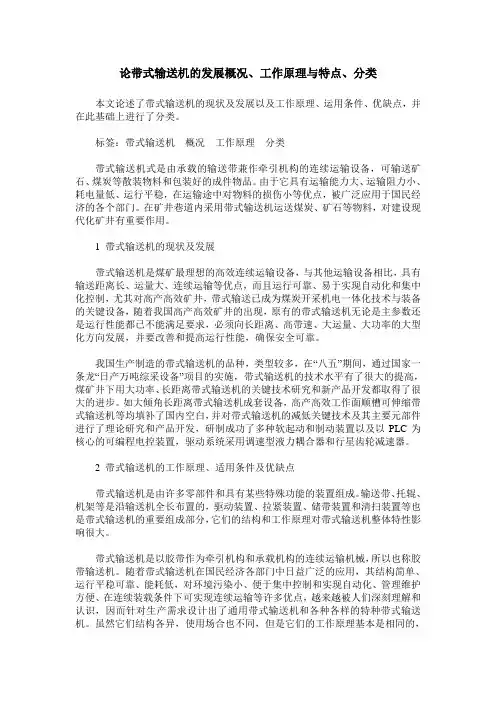

论带式输送机的发展概况、工作原理与特点、分类
论带式输送机的发展概况、工作原理与特点、分类本文论述了带式输送机的现状及发展以及工作原理、运用条件、优缺点，并在此基础上进行了分类。
标签：带式输送机概况工作原理分类带式输送机式是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成件物品。
由于它具有运输能力大、运输阻力小、耗电量低、运行平稳，在运输途中对物料的损伤小等优点，被广泛应用于国民经济的各个部门。
在矿井巷道内采用带式输送机运送煤炭、矿石等物料，对建设现代化矿井有重要作用。
1 带式输送机的现状及发展带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，具有输送距离长、运量大、连续运输等优点，而且运行可靠、易于实现自动化和集中化控制，尤其对高产高效矿井，带式输送已成为煤炭开采机电一体化技术与装备的关键设备，随着我国高产高效矿井的出现，原有的带式输送机无论是主参数还是运行性能都已不能满足要求，必须向长距离、高带速、大运量、大功率的大型化方向发展，并要改善和提高运行性能，确保安全可靠。
我国生产制造的带式输送机的品种，类型较多，在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，带式输送机的技术水平有了很大的提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产品开发都取得了很大的进步。
如大倾角长距离带式输送机成套设备，高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力耦合器和行星齿轮减速器。
2 带式输送机的工作原理、适用条件及优缺点带式输送机是由许多零部件和具有某些特殊功能的装置组成。
输送带、托辊、机架等是沿输送机全长布置的，驱动装置、拉紧装置、储带装置和清扫装置等也是带式输送机的重要组成部分，它们的结构和工作原理对带式输送机整体特性影响很大。
《带式输送机》课件
带式输送机由输送带、滚筒、传动装置和支撑架等部件构成。输送带是输送 物料的主要组成部分，而滚筒和传动装置则起着支撑和驱动输送带的作用。
III. 带式输送机的工作原理和工 作方式
带式输送机通过电动机驱动滚筒，使输送带循环运动。物料被放置在输送带 上，随着输送带的运动，物料被顺利地输送到目的地。
IV. 带式输送机的分类和特点
《带式输送机》PPT课件
欢迎来到介绍带式输送机的PPT课件！本课件将带您深入了解带式输送机的定 义、应用以及其在工业制造中的重要性。
I. 带式输送机的定义和应用
带式输送机是一种常见的物料搬运设备，广泛应用于矿山、港口、建筑工地以及工业制造等领域。它能够高效 地将物料从一个地方输送到另一个地方。
II. 带式输送机的构造和主要部 件
在操作带式输送机时，必须遵守相关的安全操作规程，确保工作人员的安全。同时，应急处理措施也需要做好， 以应对突发情况。
带式输送机根据不同的特点和用途可以分为重型、中型和轻型带式输送机。 它们具有高效、可靠、经济等特点，能够适应各种工作环境。
V. 带式输送机的选择和设计
选择和设计带式输送机时需考虑物料的性质、输送距离、输送量以及工作环 境等因素。正确的选择和设计可以提高输送效率并降低成本。
VI. 带式Leabharlann 送机的安装和使用带式输送机的安装需要遵循相关的安全操作规程，并确保设备处于良好的工作状态。正确的使用方法可以提高 设备的使用寿命和效率。
VII. 带式输送机的维护和保养
定期进行带式输送机的维护和保养可以确保设备的正常运行并延长其使用寿命。维护包括清洁、润滑、故障排 除以及零部件更换等。
VIII. 带式输送机的安全操作和应急处理
III. 带式输送机的工作原理和工 作方式
带式输送机通过电动机驱动滚筒，使输送带循环运动。物料被放置在输送带 上，随着输送带的运动，物料被顺利地输送到目的地。
IV. 带式输送机的分类和特点
《带式输送机》PPT课件
欢迎来到介绍带式输送机的PPT课件！本课件将带您深入了解带式输送机的定 义、应用以及其在工业制造中的重要性。
I. 带式输送机的定义和应用
带式输送机是一种常见的物料搬运设备，广泛应用于矿山、港口、建筑工地以及工业制造等领域。它能够高效 地将物料从一个地方输送到另一个地方。
II. 带式输送机的构造和主要部 件
在操作带式输送机时，必须遵守相关的安全操作规程，确保工作人员的安全。同时，应急处理措施也需要做好， 以应对突发情况。
带式输送机根据不同的特点和用途可以分为重型、中型和轻型带式输送机。 它们具有高效、可靠、经济等特点，能够适应各种工作环境。
V. 带式输送机的选择和设计
选择和设计带式输送机时需考虑物料的性质、输送距离、输送量以及工作环 境等因素。正确的选择和设计可以提高输送效率并降低成本。
VI. 带式Leabharlann 送机的安装和使用带式输送机的安装需要遵循相关的安全操作规程，并确保设备处于良好的工作状态。正确的使用方法可以提高 设备的使用寿命和效率。
VII. 带式输送机的维护和保养
定期进行带式输送机的维护和保养可以确保设备的正常运行并延长其使用寿命。维护包括清洁、润滑、故障排 除以及零部件更换等。
VIII. 带式输送机的安全操作和应急处理

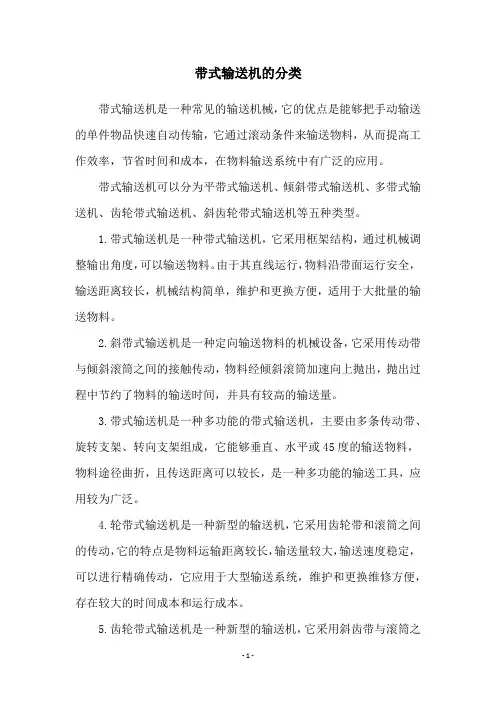

带式输送机的分类
带式输送机的分类带式输送机是一种常见的输送机械，它的优点是能够把手动输送的单件物品快速自动传输，它通过滚动条件来输送物料，从而提高工作效率，节省时间和成本，在物料输送系统中有广泛的应用。
带式输送机可以分为平带式输送机、倾斜带式输送机、多带式输送机、齿轮带式输送机、斜齿轮带式输送机等五种类型。
1.带式输送机是一种带式输送机，它采用框架结构，通过机械调整输出角度，可以输送物料。
由于其直线运行，物料沿带面运行安全，输送距离较长，机械结构简单，维护和更换方便，适用于大批量的输送物料。
2.斜带式输送机是一种定向输送物料的机械设备，它采用传动带与倾斜滚筒之间的接触传动，物料经倾斜滚筒加速向上抛出，抛出过程中节约了物料的输送时间，并具有较高的输送量。
3.带式输送机是一种多功能的带式输送机，主要由多条传动带、旋转支架、转向支架组成，它能够垂直、水平或45度的输送物料，物料途径曲折，且传送距离可以较长，是一种多功能的输送工具，应用较为广泛。
4.轮带式输送机是一种新型的输送机，它采用齿轮带和滚筒之间的传动，它的特点是物料运输距离较长，输送量较大，输送速度稳定，可以进行精确传动，它应用于大型输送系统，维护和更换维修方便，存在较大的时间成本和运行成本。
5.齿轮带式输送机是一种新型的输送机，它采用斜齿带与滚筒之间的接触传动，它的特点是物料输送距离较长，输送量较大，它有着良好的可靠性，通常应用于恶劣环境中的输送系统，且维护成本低，维修方便，具有良好的使用效果。
以上就是带式输送机的常见类型，它具有安全、可靠、经济、灵活等众多优势，它的应用越来越广泛，应用于工业生产、矿山输送、军工输送等方面，为企业的生产加快效率提供了良好的支持，它可以满足众多企业和行业的输送需求，在物料输送系统中发挥着重要的作用。
随着工业的发展，带式输送机将不断受到重视，它的改进和更新工作也将不断推进，人们期待带式输送机在输送物料方面发挥更大的作用，为各种行业的发展提供助力。
带式输送机基础知识培训
带式输送机基础知识培训带式输送机是一种常见的物料输送设备，广泛应用于矿山、港口、建材、冶金、化工等行业。
它具有输送距离远、工作效率高、操作简便等特点，因此受到了广泛的关注和应用。
在使用带式输送机之前，需要了解一些基础知识，这样才能更好地运用带式输送机进行物料输送。
一、带式输送机的工作原理带式输送机的工作原理可以简单描述为利用输送带承载物料，沿着输送线路将物料从一个地点输送到另一个地点。
其主要由输送带、驱动装置、滚筒、传动器、支撑装置和保护装置等组成。
当输送带通过滚筒驱动装置带动输送带运行时，物料就会随着输送带一起向目的地输送。
在实际操作中，可根据物料性质和输送距离的不同选择合适的带式输送机。
二、带式输送机的分类根据传送方式的不同，带式输送机可以分为常规带式输送机、重型带式输送机、特种带式输送机等。
其中，常规带式输送机主要用于输送一般物料，重型带式输送机则适用于输送重型、大块的物料，而特种带式输送机则根据物料特性设计，如抗静电、防火、防爆等特种带式输送机。
三、带式输送机的运行维护带式输送机在运行中需要定期进行维护，以确保其正常运行。
维护工作主要包括以下几个方面：1. 定期检查输送带的磨损程度，如发现磨损严重需要及时更换；2. 定期检查输送带的张紧度，调整张紧装置，确保输送带的正确张紧；3. 定期检查滚筒、传动器等部件的磨损情况，如发现磨损需要及时更换；4. 定期对输送机进行清洁和润滑，保持输送带的清洁和灵活性；5. 定期检查输送带的对中性，保证输送带在运行时不产生偏移现象。
以上就是带式输送机的基础知识培训，希望能帮助大家更好地了解和使用带式输送机。
带式输送机在物料输送过程中具有重要的作用，正确的使用和维护可以提高工作效率，延长使用寿命，降低维修成本，非常重要。
当进行带式输送机的基础知识培训时，还需要涉及一些关键的注意事项和安全操作规程。
以下是一些相关内容：四、带式输送机的安全操作规程1. 操作人员需要接受相关培训，了解带式输送机的工作原理、操作规程和安全注意事项；2. 在运行带式输送机时，操作人员需确保周围区域内无人，及时清理堆积在输送带上的物料，避免发生堵塞现象；3. 在清理带式输送机时，务必切断电源，并采取安全措施，避免发生意外伤害；4. 定期对带式输送机进行检查，如发现异常现象，应及时停机检修，绝对禁止带病运行；5. 操作人员需经常观察输送带的运行情况，如发现异常声音、异味或振动，应停机检修，切忌强行运行。
带式输送机基础知识培训
怎样了解“跑紧不跑松，跑高不跑 低，跑后不跑前”规律
• 输送带运营过程中，假如头尾滚筒中心线
不平行，造成输送带两侧旳松紧程度不同， 那么输送带向紧旳一侧移动；假如支承托 辊等装置没有在与输送带运营方向平行旳 同一水平位置上，而是一侧高一侧低，那 么输送带就向高旳一侧移动；假如托辊支 架等装置没有在与输送带运营方向垂直旳 截面上，而一侧在前一侧在后，那么输送 带向在后旳一侧移动；
• 温度、时间、压力。
皮带接头设计旳基本原则
• 接头设计旳基本原则是：尽量防止过
多旳应力集中，降低产生剥离、劈开 和弯曲旳可能性；合理增大胶接面积， 以提升接头旳承载能力；预防层间剥 离
带式输送机胶带接头旳检验维护
• 1、检验胶带接头处无破裂、贴合紧密，
无分层现象。
• 2、检验胶带接头处中间纤维破损宽度
处理胶带跑偏时应注意事项
• 1、胶带跑偏旳原因复杂，要仔细观察，
有针对性地处理。
• 2、空载运营时跑偏旳胶带极难找正，
一般要在重载时调整。
• 3、胶带跑偏方向不定，这是胶带较松
旳原因，应调整胶带旳松紧程度，不 应按跑偏处理。
人工调整胶带跑偏旳技术诀窍
• 胶带跑紧，不跑松跑高，不跑低，跑
后，不跑前。
胶带按芯层分类 1、一般胶布胶带。 2、强力尼龙胶带。 3、钢丝绳芯胶带。
尼龙胶带和帆布胶带旳各自优缺陷
尼龙带比帆布带重量轻，强度大，柔 性好，抗冲击、抗弯曲，疲劳性能好， 使用寿命长，破损后易修补。缺陷是 胶带易于跑偏，延伸率高，易划破皮 带
一般胶带旳构造由带 芯层及上下表面覆盖 层构成，带芯层起骨 架支撑作用，覆盖层
起保护带芯作用。
胶带按芯层分类
一般型胶布层橡胶带规格
带式输送机
驱动装置
拉 紧 装 置
拉紧装置是带式输送机的 主要组成部分之一，主要为带 式输送机输送带的正常运转提 供一定的拉紧力，保证输送带 最小张力点的张力，补偿输送 带的永久伸长。 螺旋式拉紧装置
车式拉紧装置
垂直式拉紧装置
拉 紧 装 置
螺旋式拉紧装置装在胶带输送 机尾轮处，通过调节螺杆使尾轮位 移而张紧输送带。 车式拉紧装置是将胶带输送机 的尾轮安装在移动的车上，通过换 向滑轮用钢绳分别连接移动车和重 锤，由重锤的重力作用而自动拉紧 输送带。 垂直式拉紧装置安装在传动滚 筒与尾轮之间，应尽量靠近输送带 张力最小处（传动滚筒）。当胶带 输送机起动时，重锤拉紧作用动作 灵敏，效果好。
钢 丝 绳 芯 胶 带
钢丝绳芯输送带以钢绳芯 衬垫覆盖橡胶制成的输送带作 为带式输送机的牵引和运载构 件。 钢绳芯输送带特点：拉伸 强度大、抗冲击好、寿命长、 使用伸长小、成槽性好、耐曲 挠性好，适于长距离、大运程、 高速度输送物料。该产品是由 芯胶、钢丝绳、覆盖层和边胶 构成。
钢接 丝头 绳方 芯法 胶 带
清 扫 器 的 作 用
聚到一定程度，回程托辊会出 现径向跳动，加重了轴承的径 向载荷和轴向载荷，这样就加 速托辊的磨损，有时还会导致 托辊停转。若附着物进入改向 滚筒，其结果可能造成输送机 的跑偏。此外，由于清扫不彻 底，会形成新的扬尘点，随皮 带机的运行洒落在输送机周围， 对环境造成一定的污染。采用 人工进行清理，既加大工人劳 动强度，降低输送机工作
钢丝绳芯胶带接头方法分为机 械接头、冷粘接接头、热硫化 接头等几个常用的方法。
机 械 接 头 方 法
机械接头一般是指使用皮 带扣接头。 这种接头方法方便快捷， 也比较经济，但是接头的效率 低，容易损坏，对输送带产品 的使用寿命有一定影响。在PVC 和PVG整芯阻燃抗静电输送带接 头中，一般8级带以下的产品都 采用这种接头方法。
第四节 特种带式输送机 一、钢丝绳牵引带式输送机
由于圆管式胶带输送机物料形成封闭运输，因而减少了 环境污染，占地面积也小了，并能任意转弯和增大物料 运输角度。因此，它有着突出的优点，我国已生产这种 产品，国外目前已有二十多个国家使用，是很有发展前 途的一种新型运输设备。
四、大倾角带式输送机
大倾角输送机能在超临界角度的情况下运送物料。 通常用下面几种措施使物料不下滑也不向外撒料：
五、气垫带式输送机
气垫带式输送机是山世纪70年代年代首先在荷兰研 制成功的一种新型连续输送设备。目前，美国、英 国、日本、俄罗斯等国都在研制生产这种输送设备， 并广泛应用于煤炭、化工、粮食等部门输送各种散 状物料。
（一）气垫带式输送机的特点
气垫带式输送机是将通用带式输送机的支承托辊去掉，改用设 有气室的盘槽。由盘槽上的气孔喷出的气流在盘槽和输送带之 间形成气膜，变通用带式输送机的接触支承为形成气膜状态下 的非接触支承，从而显著地减少了摩擦损耗，理论和实践证明： 气垫带式输送机有效地克服了上述通用带式输送机的缺点，具 有下述特性：
中间多驱动带式输送机
三、圆管式胶带输送机
圆管式胶带输送机是用托辊逐渐把胶带逼成管形， 其他部分如滚筒、张紧装置、驱动装置和普通胶带输 送机的结构相同。其结构原理如图
从尾部滚筒到皮带卷成管 形这段距离称为过渡段， 加料口一般设在过渡段之 间，在过渡段后胶带变成 圆管形。在输送段皮带同 物料一起稳定运行。当达 到卸料区段后，胶带同物 料一起又从圆管形变成槽 形，而到头部滚筒胶带变 为平形。在空段（或称回 程段）也是如此。有的圆 管式运输机上部是圆管形， Nhomakorabea部是平形。
（一）增加物料对输送带表面的摩擦力
我国从1960年就开始研制花纹输送带，这种花纹输送带曾在煤炭、 冶金、化工和粮食等部门使用。
带式输送机
一．带式输送机的历史及应用带式输送机的发展历史己有150余年。
早在20世纪70年代，就已经出现了运输距离达到100km的带式输送机输送线路。
带式输送机的发展主要体现在输送带上。
早期的输送带是用皮革之类的材料制成，或用皮革加纤维织物制造。
1858年，S.T.Parmalee取得了织物增强的橡胶输送带的专利。
1863年，0.C.Dodge 取得了处理谷物的输送带的美国专利。
1892年，Thomas Robins发明的槽型结构的带式输送机在矿物工程中应用，确定了当代输送机的基本型式。
此后，随着物料运输量的增大，带式输送机取得了巨大的发展，出现了多种的新型结构的带式输送机。
其中具有代表性的主要有:大倾角带式输送机、深槽带式输送机、花纹带输送机、波纹挡边以及压带式输送机等、管状带式输送机、气垫式输送机、平面转弯带式输送机、线摩擦带式输送机等。
近年来，带式输送机在矿山运输中已经逐渐开始取代汽车和机车运输，成为散状物料输送的主要装备，不断出现的新型带式输送机，扩宽了带式输送机的应用领域：电力、冶金、化工、煤炭、矿山、港口、建材、粮食等领域。
带式输送机的特点：1.结构简单. 2.输送物料范围广泛。
3.输送量大。
4.运距长。
5.对线路适应性强。
6.装卸料方便。
7.可靠性高。
8.营运费低廉。
9.基建投资省。
10.能耗低，效率高。
11维修费少。
12.应用领域广阔，市场巨大。
二．带式输送机分类按使用方式带式输送机分类固定带式输送机和伸缩带式输送机两大类固定带式输送机中分为通用带式输送机，我国现行标准为DTII和TD75、DX 强力皮带机。
气垫带式输送机、波装挡边带式输送机，圆管带式输送机。
通用带式输送机命名例如为DTL100/20/90,D带式，T通用，L落地式；100是指输送带带宽为1000mm；20指输送量Q=200T/H；90指带式输送机的功率为90KW。
主要用于煤场，主机，大巷。
其中固定带式输送机中有一种SPJ型吊挂皮带机,标准SPJ80,电机使用2x30kw，减速器为JS30，拉紧为手动涡轮拉紧机构，拉紧行程大，使用方便；计算使用管架结构，安装方便（我厂根据用户要求开发出一种全新伸缩吊挂机SSPJ65 、SSPJ80、 SSPJ100除了和标准吊挂机部件可互换为，机头卸煤架可以自由伸缩0～4m）。
