机电控制系统原理及工程应用试卷汇总

机电系统控制试题及答案一、单项选择题（每题2分，共20分）1. 机电系统中的执行器通常指的是什么？A. 传感器B. 控制器C. 执行机构D. 反馈装置答案：C2. 伺服系统通常用于实现哪种控制？A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制答案：B3. 下列哪个不是机电系统控制中的常见干扰？A. 温度变化B. 湿度变化C. 重力D. 人为操作答案：C4. 以下哪种传感器不适合用于测量位移？A. 电位计B. 光电传感器C. 霍尔传感器D. 压力传感器答案：D5. 以下哪个不是PID控制器的组成部分？A. 比例（P）B. 积分（I）C. 微分（D）D. 增益（G）答案：D6. 伺服电机的控制方式通常包括哪两种？A. 电压控制和电流控制B. 速度控制和位置控制C. 电流控制和位置控制D. 电压控制和位置控制答案：B7. 以下哪种控制算法不适用于非线性系统？A. 线性控制B. 模糊控制C. 神经网络控制D. 滑模控制答案：A8. 在机电系统中，以下哪种类型的传感器通常用于测量力？A. 应变片B. 光电传感器C. 温度传感器D. 压力传感器答案：A9. 以下哪种控制器不能实现自适应控制？A. PID控制器B. 模糊控制器C. 神经网络控制器D. 滑模控制器答案：A10. 以下哪种不是机电系统控制中的常见执行机构？A. 电机B. 气缸C. 电磁阀D. 传感器答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是机电系统控制中常用的传感器类型？A. 位移传感器B. 速度传感器C. 温度传感器D. 压力传感器答案：ABCD2. 以下哪些是机电系统控制中常用的执行器类型？A. 直流电机B. 步进电机C. 伺服电机D. 液压缸答案：ABCD3. 以下哪些是机电系统控制中常用的控制方法？A. PID控制B. 模糊控制C. 神经网络控制D. 自适应控制答案：ABCD4. 以下哪些因素会影响伺服系统的稳定性？A. 控制器参数B. 系统负载C. 电源电压D. 环境温度答案：ABCD5. 以下哪些是机电系统控制中常用的反馈形式？A. 电压反馈B. 电流反馈C. 位置反馈D. 速度反馈答案：CD三、简答题（每题5分，共20分）1. 简述PID控制器的工作原理。

机电一体化原理与应用复习资料一、单项选择（每题2分，合计20分）1、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（D）等五部分。

A．换向结构B．转换电路C．存储电路D．检测环节2、步进电动机，又称电脉冲马达，是通过（B ）决定转角位移的一种伺服电动机。

A．脉冲的宽度B．脉冲的数量C．脉冲的相位D．脉冲的占空比3、PWM指的是（ C ）。

A．机器人B．计算机集成系统C．脉宽调制D．可编程控制器4、在数控系统中，复杂连续轨迹通常采用（A ）方法实现。

A．插补B．切割C．画线D．自动5、检测环节能够对输出进行测量，并转换成比较环节所需要的量纲，一般包括传感器和（ B ）。

A．控制电路B．转换电路C．调制电路D．逆变电路6、执行元件：能量变换元件，控制机械执行机构运动，可分为（ A ）、液压式和气动式等。

A．电气式B．电磁式C．磁阻式D．机械式7、步进电动机，又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。

A．脉冲的宽度B．脉冲的数量C．脉冲的相位D．脉冲的占空比8、直流测速发电机输出的是与转速（ A ）。

A．成正比的交流电压B．成反比的交流电压C．成正比的直流电压D．成反比的直流电压9、齿轮传动的总等效惯量随传动级数（ A ）。

A．增加而减小B．增加而增加C．减小而减小D．变化而不变10、滚珠丝杠螺母副结构类型有两类：外循环插管式和（ B ）。

A．内循环插管式B．外循环反向器式C．内、外双循环D．内循环反向器式二、多项选择（每题2.5分，合计25分）1、在计算机和外部交换信息中，按数据传输方式可分为（BC ）通信方式。

A．串行B．单行C．并行D．双行2、一般来说，伺服系统的基本组成为（ABCD ）。

A．控制器B．功率放大器C．执行机构D．检测装置3、STD总线的技术特点有（ABCD ）。

A．模块化设计B．系统组成C．修改方便D．扩展方便4、机电一体化系统，设计指标和评价标准应包括（ABCD ）。

机电控制考试题及答案一、选择题1. 机电控制系统中，PLC的全称是什么？A. Programmable Logic ControllerB. Power Line CommunicationC. Personal Learning CenterD. Product Life Cycle答案：A2. 伺服电机与步进电机相比，具有哪些优势？A. 价格更低B. 精度更高C. 体积更小D. 维护更简单答案：B3. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 光敏传感器D. 电流传感器答案：D（电流传感器是传感器的一种，但题目中未明确指出电流传感器的类型）4. 什么是闭环控制系统？A. 只有一个反馈环节的系统B. 没有反馈环节的系统C. 有多个反馈环节的系统D. 有反馈环节，但反馈信号不参与控制的系统答案：A5. 在机电控制系统中，以下哪个不是执行元件？A. 电机B. 液压缸C. 传感器D. 气动元件答案：C二、简答题1. 简述机电控制系统的基本组成。

答案：机电控制系统通常由传感器、控制器、执行器和反馈环节组成。

传感器用于检测系统状态，控制器根据检测到的信息进行处理并发出指令，执行器根据指令执行相应的动作，而反馈环节则将执行结果反馈给控制器，形成闭环控制。

2. 描述伺服系统和步进系统的工作原理。

答案：伺服系统通过接收控制器的指令信号，控制电机的转速和方向，实现精确的位置控制。

步进系统则通过脉冲信号控制电机的步进角，通过步数的累加实现位置控制，但精度和响应速度通常不如伺服系统。

三、计算题1. 已知一个直流电机的额定功率为1kW，额定电压为220V，求其额定电流。

答案：根据功率公式 P = V * I，可得 I = P / V = 1000W / 220V ≈ 4.55A。

2. 如果一个伺服电机的控制精度为0.01mm，其控制周期为1ms，求该电机在一分钟内能移动的最大距离。

答案：一分钟内伺服电机的控制周期数为 60秒 * 1000ms/秒 = 60000个周期。

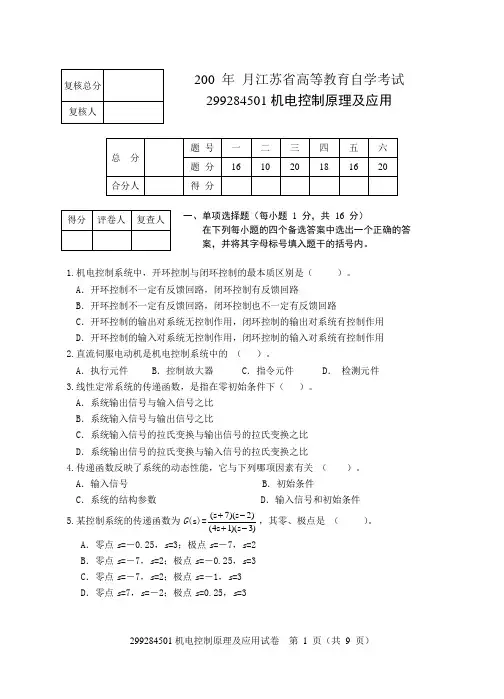

1.机电控制系统中，开环控制与闭环控制的最本质区别是（ ）。

A ．开环控制不一定有反馈回路，闭环控制有反馈回路 B ．开环控制不一定有反馈回路，闭环控制也不一定有反馈回路C ．开环控制的输出对系统无控制作用，闭环控制的输出对系统有控制作用D ．开环控制的输入对系统无控制作用，闭环控制的输入对系统有控制作用 2.直流伺服电动机是机电控制系统中的 （ ）。

A ．执行元件B ．控制放大器C ．指令元件D ． 检测元件 3.线性定常系统的传递函数，是指在零初始条件下（ ）。

A ．系统输出信号与输入信号之比 B ．系统输入信号与输出信号之比C ．系统输入信号的拉氏变换与输出信号的拉氏变换之比D ．系统输出信号的拉氏变换与输入信号的拉氏变换之比4.传递函数反映了系统的动态性能，它与下列哪项因素有关 （ ）。

A ．输入信号B ．初始条件C ．系统的结构参数D ．输入信号和初始条件 5.某控制系统的传递函数为G (s)=()()()()s s s s +-+-72413，其零、极点是 （ ）。

A ．零点s =－0.25，s =3；极点s =－7，s =2B ．零点s =－7，s =2；极点s =－0.25，s =3C ．零点s =－7，s =2；极点s =－1，s =3D ．零点s =7，s =－2；极点s =0.25，s =3200 年 月江苏省高等教育自学考试 299284501机电控制原理及应用一、单项选择题（每小题 1 分，共 16 分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。

6.某控制系统的传递函数G (s)=1s 83+，则其单位脉冲响应为 ( )。

A ．(1-e-t/8) 8B ．3(1-e-t/8) C ．81e -t/D ． 83e-t/87.控制系统瞬态响应的性能指标是根据哪一种输入信号作用下的瞬态响应定义的 （ ）。

A ．单位脉冲函数 B ．单位阶跃函数 C ．单位正弦函数 D ．单位斜坡函数 8.一控制系统的传递函数为K Ts+ 1G (s)=，则该系统时间响应的快速性（ ）。

机电控制工程考试和答案一、单项选择题（每题2分，共20分）1. 机电控制工程中，以下哪个不是控制系统的基本组成部分？A. 传感器B. 执行器C. 被控对象D. 能源供应答案：D2. 在机电控制系统中，以下哪个不是传感器的主要功能？A. 检测B. 转换C. 放大D. 执行答案：D3. 以下哪个不是机电控制系统中的执行器？A. 电机B. 液压缸C. 传感器D. 气缸答案：C4. 以下哪个不是机电控制系统中的控制方式？A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制答案：C5. 在机电控制系统中，以下哪个不是控制系统的性能指标？A. 稳定性B. 响应速度C. 准确性D. 能源消耗答案：D6. 以下哪个不是机电控制系统中常用的控制算法？A. PID控制B. 模糊控制C. 神经网络控制D. 遗传算法答案：D7. 以下哪个不是机电控制系统中的干扰因素？A. 温度变化B. 湿度变化C. 电源波动D. 系统增益答案：D8. 在机电控制系统中，以下哪个不是系统稳定性的判断方法？A. 劳斯-赫尔维茨准则B. 奈奎斯特准则C. 波特图D. 傅里叶变换答案：D9. 以下哪个不是机电控制系统中的传感器类型？A. 电阻式B. 电容式C. 电感式D. 机械式答案：D10. 在机电控制系统中，以下哪个不是执行器的驱动方式？A. 电动B. 气动C. 液动D. 热动答案：D二、多项选择题（每题3分，共15分）11. 机电控制工程中，以下哪些是控制系统的基本组成部分？A. 传感器B. 执行器C. 被控对象D. 控制器答案：ABCD12. 在机电控制系统中，以下哪些是传感器的主要功能？A. 检测B. 转换C. 放大D. 执行答案：ABC13. 以下哪些是机电控制系统中的执行器？A. 电机B. 液压缸C. 传感器D. 气缸答案：ABD14. 以下哪些是机电控制系统中的控制方式？A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制答案：ABD15. 在机电控制系统中，以下哪些是控制系统的性能指标？A. 稳定性B. 响应速度C. 准确性D. 能源消耗答案：ABC三、判断题（每题2分，共20分）16. 机电控制系统中的传感器只能检测物理量，不能转换信号。

电机原理及应用测试题及参考答案一、单选题（共40题，每题1分，共40分）1、将发电机投入并列时，如果(____)，会产生拍振电流。

A、电压的有效值不等B、相序不同C、频率不等D、电压相位不同正确答案：C2、凸极同步电机气隙增加使同步电抗将(____)。

A、增加B、不好确定C、不变D、减小正确答案：D3、一台QFQS—600—2汽轮机，若频率为50HZ，发电机的额定转速是(____)。

A、1500r/minB、3000r/minC、750r/minD、1000r/min正确答案：B4、三相感应电动机在基频50Hz以下变频调速时应保持(____)不变。

A、频率B、都不对C、电压D、磁通正确答案：D5、判断载流导体在磁场中所受的电磁力方向用(____)。

A、右手螺旋定则B、左手定则C、右手定则D、安培环路定律正确答案：B6、感应电动机起动时，旋转磁场以(____)的速度切割转子绕组。

A、小于同步转速B、额定转速C、同步转速D、大于同步转速正确答案：C7、异步电动机的启动转矩与(_____)成正比。

A、电流的平方B、电压的平方C、电压D、电流正确答案：B8、同步发电机的短路特性曲线是(____)。

A、正弦曲线B、一条直线C、磁化曲线D、抛物线正确答案：B9、同步发电机额定功率因数是指(____)时电机的功率因数。

A、空载运行B、负载运行C、额定运行D、以上都对正确答案：C10、汽轮发电机均采用(____)式的转子。

A、隐极式B、鼠笼式C、凸极式D、绕线式正确答案：A11、同步发电机主磁极轴线位置的轴称为(____)。

A、交轴B、时轴C、直轴D、相轴正确答案：C12、隐极同步发电机的有功功率功角特性曲线是(____)。

A、抛物线B、正弦曲线C、直线D、磁化曲线正确答案：B13、同步发电机稳态运行时，若所带负载为容性cosφ=0.85，则电枢反应性质为(____)。

A、交轴电枢反应B、直轴去磁和交轴电枢反应C、直轴去磁电枢反应D、直轴助磁和交轴电枢反应正确答案：D14、一台并联于无穷大电网上的同步发电机，在正常励磁情况下，若减小励磁电流，此时发电机为(____)状态，输出无功性质为（___)。

机电控制技术考试试题机电控制技术考试试题机电控制技术是现代工业领域中非常重要的一门学科，它涉及到机械、电气、电子等多个领域的知识。

在机电控制技术考试中，通常会涉及到各种各样的试题，下面我们就来看一些典型的试题。

一、选择题1. 下列哪个元件是一种主动元件？A. 电感器B. 电容器C. 电阻器D. 晶体管2. 在电路中，电流的单位是什么？A. 安培B. 伏特C. 瓦特D. 欧姆3. 在自动控制系统中，下列哪个元件常用于信号的放大和调节？A. 电容器B. 电阻器C. 变压器D. 运算放大器二、填空题1. 电阻的单位是______。

2. 电感的单位是______。

3. 电容的单位是______。

三、简答题1. 请简要说明什么是反馈控制系统？反馈控制系统是指通过对输出信号进行测量，并将测量结果与期望值进行比较，然后根据比较结果对输入信号进行调节的一种控制方式。

通过反馈控制系统，可以实现对系统的稳定性、精度和鲁棒性的控制。

2. 请简要说明什么是PLC？PLC全称可编程逻辑控制器，是一种专门用于工业自动化控制的电子设备。

它通过编程来控制机械设备的运行，可以实现对工业过程的自动化控制和监控。

3. 请简要说明什么是传感器？传感器是一种能够感知和测量某种物理量或化学量的装置。

它可以将感知到的信号转换为电信号，然后通过电路进行处理和控制。

四、计算题1. 一个电阻为100欧姆的电路中通过的电流为5安培，求该电路的电压是多少？2. 一个电感为10毫亨的电路中通过的电流为2安培，求该电路的电压是多少？3. 一个电容为100微法的电路中通过的电流为1安培，求该电路的电压是多少？五、综合题某工厂的生产线上有一个机械装置，需要通过PLC控制来实现自动化生产。

这个机械装置需要根据输入的信号来控制电动机的运行，同时需要监测温度和压力等参数，并在超过设定值时发出警报。

请设计一个简单的控制系统，实现对该机械装置的控制和监测。

以上是一些典型的机电控制技术考试试题，通过对这些试题的学习和掌握，可以更好地理解和应用机电控制技术。

机电控制考试题及答案一、单项选择题（每题2分，共20分）1. 机电控制系统中，以下哪个不是执行元件？A. 电机B. 传感器C. 液压缸D. 气缸答案：B2. 在机电控制系统中，以下哪个不是传感器的主要功能？A. 检测B. 转换C. 放大D. 执行答案：D3. 以下哪个不是机电控制系统中的常用传动方式？A. 齿轮传动B. 链条传动C. 皮带传动D. 电子传动答案：D4. 伺服电机的控制方式不包括以下哪一项？A. 开环控制B. 闭环控制C. 半闭环控制D. 无反馈控制答案：D5. PLC编程语言中，以下哪个不是常用的编程语言？A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言答案：D6. 在机电控制系统中，以下哪个不是常用的传感器类型？A. 温度传感器B. 压力传感器C. 速度传感器D. 声音传感器答案：D7. 以下哪个不是机电控制系统中的常用执行元件？A. 电机B. 液压缸C. 气缸D. 变压器答案：D8. 以下哪个不是机电控制系统中的常用控制方式？A. PID控制B. 模糊控制C. 神经网络控制D. 机械控制答案：D9. 在机电控制系统中，以下哪个不是常用的检测元件？A. 编码器B. 传感器C. 显示器D. 继电器答案：C10. 以下哪个不是机电控制系统中的常用接口？A. 串行接口B. 并行接口C. USB接口D. 无线接口答案：D二、多项选择题（每题3分，共15分）11. 以下哪些是机电控制系统中常用的传感器？A. 温度传感器B. 压力传感器C. 速度传感器D. 声音传感器E. 湿度传感器答案：ABCE12. 以下哪些是机电控制系统中常用的执行元件？A. 电机B. 液压缸C. 气缸D. 变压器E. 电磁阀答案：ABCE13. 以下哪些是机电控制系统中常用的控制方式？A. PID控制B. 模糊控制C. 神经网络控制E. 自适应控制答案：ABCE14. 以下哪些是机电控制系统中常用的编程语言？A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言E. 结构化文本答案：ABCE15. 以下哪些是机电控制系统中常用的接口？A. 串行接口B. 并行接口C. USB接口E. 以太网接口答案：ABCE三、判断题（每题2分，共20分）16. 机电控制系统中的传感器只能检测物理量，不能进行转换。

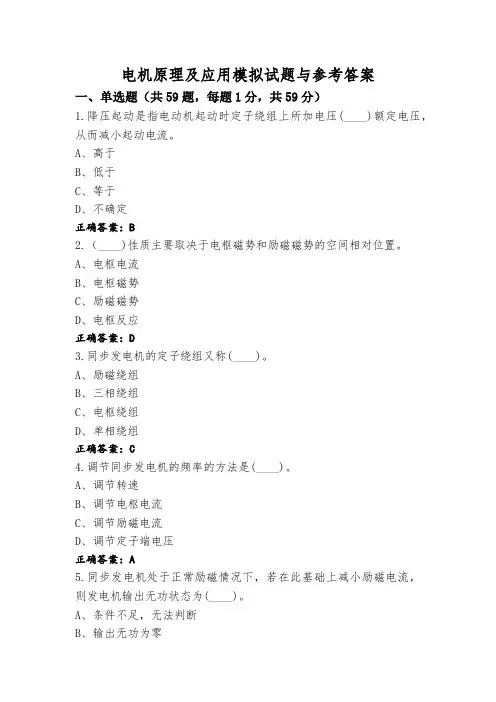

电机原理及应用模拟试题与参考答案一、单选题（共59题，每题1分，共59分）1.降压起动是指电动机起动时定子绕组上所加电压(____)额定电压，从而减小起动电流。

A、高于B、低于C、等于D、不确定正确答案：B2.（____)性质主要取决于电枢磁势和励磁磁势的空间相对位置。

A、电枢电流B、电枢磁势C、励磁磁势D、电枢反应正确答案：D3.同步发电机的定子绕组又称(____)。

A、励磁绕组B、三相绕组C、电枢绕组D、单相绕组正确答案：C4.调节同步发电机的频率的方法是(____)。

A、调节转速B、调节电枢电流C、调节励磁电流D、调节定子端电压正确答案：A5.同步发电机处于正常励磁情况下，若在此基础上减小励磁电流，则发电机输出无功状态为(____)。

A、条件不足，无法判断B、输出无功为零C、输出感性无功D、输出容性无功正确答案：D6.在一定励磁下，隐极同步发电机的功角(____)时，电磁功率达最大值。

A、小于90度B、等于180度C、大于90度D、等于90度正确答案：D7.要增加发电机输出的有功功率，必须(____)原动机输入的功率。

A、不改变B、增加C、不确定D、减小正确答案：B8.同步发电机的V形曲线的过励区，功率因数(____)。

A、滞后B、超前C、等于1D、都不对正确答案：A9.同步发电机准同期并网时，可以调节发电机的(____)来调节发电机的频率。

A、功率因数B、励磁电流C、相序D、原动机转速正确答案：D10.采用灯光旋转法进行并列时，如果灯光明、暗旋转很快，说明发电机(____)与电网的不同。

A、相序B、电压大小C、电压相位D、频率正确答案：D11.与凸极式转子相比较，隐极式转子气隙（____)，且机械强度好。

A、均匀B、不均匀C、多D、少正确答案：A12.一台同步发电机，发出的有功功率为80MW，无功功率为60MVar，它发出的视在功率为(____)MVA。

A、80B、100C、120D、无法确定正确答案：B13.变极调速时转速（____)。

《机电控制系统设计》试卷（总）一、是非选择题（认为对的，在括号内打√，否则打×，每小题1分，答错到扣0.5分，共32分，最低0分）1.BJT是双极型功率晶体管的英文缩写字母。

-----------------------------------（√）2.大功率电力三极管是电压控制型、全控型电力电子器件。

------------------（×）3.功率场效应晶体管的英文缩写字母是IGBT---------------------------------（×）4.晶闸管是电压控制型、全控型电力电子器件。

------------------------------（×）5.GTR具有开关速度快、输入阻抗高、驱动功率小和控制简单等特点；但也存在通态电阻较大和电流容量较小的缺点。

-----------------------------------（×）6.IGBT的主体部分与GTR类似，控制部分与场效应管类似。

-----------（√）7.变频器中所用的大功率三极管GTR有三个工作状态：截止、放大、饱和。

（×）8.电压控制型器件的控制功率小、驱动电路简单、工作频率高，但通态压降大。

----------------------------------------------------------------------------------------（√）9.功率场效应管的驱动电路比功率晶体管的驱动电路要相对简单，控制功率小。

-----------------------------------------------------------------------------------（√）10.电力电子器件是大容量的无触点电流开关，用于开关工作状态而非放大状态。

-----------------------------------------------------------------------------------（√）11.电力电子器件的开通时间或关断时间越短，其开关频率就越低。

A.优化电机结构设计
B.使用减震材料
C.控制策略调整
D.提高电源质量
15.在电机控制系统的设计中，以下哪些考虑因素是重要的？()
A.系统的可靠性
B.系统的成本
C.系统的维护性
D.系统的环境适应性
16.以下哪些传感器可以用于监测电机温度？()
A.热电偶
B.红外传感器
C.霍尔传感器
D.压力传感器
17.以下哪些是电机控制系统中的开环控制元件？()
A.控制器
B.执行器
C.传感器
D.被控对象
18.以下哪些情况下电机控制系统可能会出现饱和现象？()
A.控制器输出限制
B.执行器能力限制
C.传感器量程限制
D.电源电压限制
19.以下哪些技术可以用于提高电机控制系统的能效？()
A.变频调速
B.优化电机设计
C.能量回馈
D.节能控制策略
20.以下哪些是电机控制系统中常用的保护措施？()
四、判断题
1. √
2. ×
3. √
4. ×
5. √
6. √
7. ×
8. ×
9. √
10. ×
五、主观题（参考）
1.闭环控制依赖于反馈，能够自动纠正偏差，提高系统的稳定性和准确性。开环控制则无反馈，简单直接，但易受外界干扰，精度较低。
2.常见调速方法包括变频调速、变压调速、转子电阻调速等。变频调速响应快，精度高，但成本较高；变压调速简单，但调速范围有限；转子电阻调速影响电机效率。
A.控制器参数设置不当
B.传感器反馈滞后
C.执行器动态响应过快
D.系统存在未建模动态
12.以下哪些控制策略可以用于电机的速度控制？()

机电控制技术试题库和答案一、选择题1. 以下哪项不是机电控制系统的基本组成部分？A. 控制器B. 执行器C. 被控对象D. 输入信号答案：D2. 以下哪种控制器属于模拟控制器？A. PLCB. PID控制器C.单片机D. 变频器答案：B3. 以下哪个参数是衡量执行器性能的重要指标？A. 速度B. 精度C. 功率D. all of the above（以上都对）答案：D4. 以下哪种传感器不属于位置传感器？A. 光电编码器B. 旋转变压器C. 霍尔传感器D. 热电偶答案：D二、填空题1. 机电控制系统一般由______、______、______和______四部分组成。

答案：控制器、执行器、被控对象、输入信号2. PLC（可编程逻辑控制器）的核心部分是______。

答案：微处理器3. 在PID控制算法中，比例（P）、积分（I）和微分（D）分别对应于______、______和______。

答案：比例系数、积分系数、微分系数4. 传感器的作用是将被测量的______转换为可处理的______。

答案：非电量、电量三、判断题1. 机电控制系统中的控制器负责对输入信号进行处理，产生控制信号。

（）答案：正确2. 执行器是机电控制系统中的动力部分，负责将电能转换为机械能。

（）答案：正确3. 在PID控制算法中，比例系数越大，系统的响应速度越快。

（）答案：错误4. 传感器只能用于测量物理量，不能用于测量化学量。

（）答案：错误四、简答题1. 简述机电控制系统的基本工作原理。

答案：机电控制系统通过控制器对输入信号进行处理，产生控制信号，控制执行器对被控对象进行操作，使其达到预定的目标状态。

同时，系统中的传感器实时监测被控对象的状态，将监测到的信息反馈给控制器，以便控制器调整控制信号，实现系统的稳定运行。

2. 简述PID控制算法的原理。

答案：PID控制算法是一种经典的控制算法，它通过比例（P）、积分（I）和微分（D）三个环节对输入信号进行处理，产生控制信号。

一、填空：（每题2分）1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。

(B) 1200、 15002、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。

(C) 不小于3、行程开关也称( 限位 )开关，可将( 机械位移 )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

4、按钮常用于控制电路，( )色表示起动，( )色表示停止。

5、熔断器是由( )两部分组成的。

(C) 熔体 和 熔管6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为( )I≥（1.5~2.5）INmax+∑IN 。

7、交流接触器是一种用来(频繁)接通或分断(主 )电路的自动控制电器。

9、时间继电器是一种触头( )的控制电器。

(C) 延时接通 或 断开10、一般速度继电器的动作转速为(120 )r/min，复位转速为( 100 )r/min。

11、三相异步电动机的能耗制动可以按( )原则和( )原则来控制。

时间 速度12、反接制动时，当电机接近于( )时，应及时( )。

零 断开电源防止反转13、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。

(B)三角形 双星形14、通常电压继电器( )联在电路中，电流继电器( )联在电路中。

并 串16、在机床电气线路中异步电机常用的保护环节有( )、( )和（ ）。

短路 、 过载 、 零压和欠压18、电气原理图一般分为（ ）和（ ）两部分画出。

主电路 和 辅助电路19、电气原理图设计的基本方法有（ ）、（ ）两种。

经验设计 、 逻辑设计20、异步电动机的转速公式n=（ ）。

n= )1(601s pf 21、交流接触器的结构由（ ） （ ）（ ）和其他部件组成。

电磁机构 、 触头系统 、 灭弧装置22、熔断器的类型有瓷插式、（ ）和（ ）三种。

螺旋式 密封管式23、电气控制系统图分为（ ）（ ）和（ ）三类。

控制电机试题及答案一、选择题（每题2分，共10分）1. 控制电机的工作原理是什么？A. 电磁感应B. 电磁转换C. 电磁力D. 电磁场答案：B2. 步进电机的控制方式是？A. 恒速控制B. 变速控制C. 步进控制D. 变频控制答案：C3. 直流电机的调速方式是？A. 改变电压B. 改变电流C. 改变电阻D. 以上都是答案：D4. 伺服电机的反馈方式是？A. 电压反馈B. 电流反馈C. 位置反馈D. 速度反馈答案：C5. 无刷直流电机的转子是？A. 有刷转子B. 无刷转子C. 永磁转子D. 电磁转子答案：B二、填空题（每题2分，共10分）1. 控制电机的输出功率通常由______和______决定。

答案：输入电压；负载电流2. 步进电机的步进角是指电机转子每接收到一个脉冲信号时所转动的______。

答案：角度3. 伺服电机的控制精度通常比步进电机______。

答案：高4. 直流电机的调速范围取决于其______。

答案：控制方式5. 无刷直流电机的转子上没有______。

答案：电刷三、简答题（每题5分，共20分）1. 请简述控制电机与普通电机的区别。

答案：控制电机通常具有高精度、快速响应、可变速等特点，适用于需要精确控制的场合，而普通电机则主要用于一般的动力输出。

2. 步进电机的工作原理是什么？答案：步进电机通过接收脉冲信号来控制转子转动，每接收到一个脉冲信号，转子就会按照设定的步进角转动一定的角度。

3. 伺服电机的优势有哪些？答案：伺服电机具有高精度、高响应速度、高控制稳定性等优势，适用于需要精确控制的场合。

4. 无刷直流电机的优点是什么？答案：无刷直流电机的优点包括高效率、低噪音、长寿命、高可靠性等。

四、计算题（每题10分，共20分）1. 已知直流电机的额定电压为220V，额定电流为10A，求其额定功率。

答案：额定功率 = 额定电压× 额定电流= 220V × 10A = 2200W2. 已知步进电机的步进角为1.8°，每分钟接收到的脉冲数为3600个，求其每分钟的转速。

机电控制考试题目和答案一、单项选择题（每题2分，共20分）1. 机电控制系统中，PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A2. 伺服电机的控制方式不包括（）。

A. 开环控制B. 闭环控制C. 半闭环控制D. 非线性控制答案：D3. 以下哪种传感器不是机电控制系统中常用的传感器（）。

A. 温度传感器B. 压力传感器C. 速度传感器D. 湿度传感器答案：D4. 在机电控制系统中，以下哪种元件不是执行元件（）。

A. 电机B. 气缸C. 传感器D. 液压缸答案：C5. 以下哪种控制方式不属于自动控制（）。

A. 开环控制B. 闭环控制C. 手动控制D. 半闭环控制答案：C6. 以下哪种设备不是机电控制系统中常用的传动设备（）。

A. 齿轮B. 皮带C. 链条D. 弹簧答案：D7. 在机电控制系统中，以下哪种元件不是传感器（）。

A. 光电开关B. 接近开关C. 继电器D. 温度传感器答案：C8. 以下哪种控制方式不适用于机电控制系统（）。

A. PID控制B. 模糊控制C. 神经网络控制D. 量子控制答案：D9. 以下哪种材料不适合作为机电控制系统中的导线材料（）。

A. 铜B. 铝C. 铁D. 银答案：C10. 在机电控制系统中，以下哪种设备不是测量设备（）。

A. 位移传感器B. 力矩传感器C. 速度传感器D. 电机答案：D二、多项选择题（每题3分，共15分）11. 以下哪些是机电控制系统中常用的传感器类型（）。

A. 光电传感器B. 超声波传感器C. 光纤传感器D. 压力传感器答案：ABCD12. 以下哪些是机电控制系统中常用的执行元件（）。

A. 电机B. 气缸C. 液压缸D. 电磁阀答案：ABC13. 以下哪些是机电控制系统中常用的控制方式（）。

A. 开环控制B. 闭环控制C. 模糊控制D. 自适应控制答案：ABCD14. 以下哪些是机电控制系统中常用的传动设备（）。

《机电控制理论及应⽤试卷及答案《机电控制理论及应⽤》试卷⼀选择题（10×2=20）1．⼆阶系统的单位脉冲响应曲线上，达到第（）个峰值所需的时间定义为峰值时间。

A 1B 3C 5D 72．频率特性包括（）。

A相频特性和幅值裕度 B幅频裕度和幅频特性C相频特性和幅频特性 D相位裕度和相频特性3.⼀阶系统的单位脉冲响应衰减到初值的2%时的时间称为( ).A过度时间 B上升时间 C峰值时间 D衰减时间4.在⼆阶系统的Nyquist图中，曲线与虚轴的交点的频率就是（）。

A截⽌频率 B复现频率 C⽆阻尼频率 D固有频率5. ⼆阶系统的单位脉冲响应曲线上，从原⼯作状态出发，第（）次达到输出稳态值所需的时间定义为上升时间。

A 1B 2C 3D 46.传递函数分母中s的阶数n与分⼦中s的阶数m之间的关系是( ).A n>=mB n<=mC n≠mD 没有任何⼤⼩关系7.下列说法正确的是( ).A 正反馈使输⼊信号减弱B 负反馈使输⼊信号减弱C 负反馈相加点处为“―”D 正反馈相加点处为“+”8.传递函数中的s换成（）传递函数就变成了频率特性。

A pB vC uD j9. 频率特性就是单位脉冲响应函数的（）变换。

A LaplaceB FourierC Laplace 逆D Fourier 逆10.对于稳定系统，1/Kg （）。

A <0B <1C <2D <3⼆、判断题（10×2=20）( )1.对实际系统，有时为了降低稳态偏差，常减⼩开环增益。

( )2. 最⼩相位系统的相位变化范围最⼩。

( )3.只有偏差E(s)=0时，系统的输出才会停⽌改变。

( )4.系统的相位裕度越⼤，系统的稳定性越好。

( )5.⼀般认为临界稳定实际上往往属于稳定。

( )6.极坐标图上的负实轴相当于Bode 图上的o 90-线。

( )7.在控制系统中,系统型次越⾼,增益K 越⼤,系统稳态误差越⼩。

机电控制考试题及答案一、单项选择题（每题2分，共20分）1. 电动机的转速与电源频率的关系是：A. 无关B. 成正比C. 成反比D. 成正弦关系答案：B2. 以下哪个不是直流电机的组成部分？A. 转子B. 定子C. 换向器D. 电刷答案：C3. 伺服电机的控制方式是：A. 开环控制B. 闭环控制C. 半闭环控制D. 以上都是答案：B4. PLC编程语言中，梯形图属于：A. 汇编语言B. 机器语言C. 高级语言D. 流程图语言答案：D5. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 声音传感器D. 颜色传感器答案：C6. 以下哪个不是电气控制线路的组成部分？A. 电源B. 负载C. 导线D. 电阻答案：D7. 电磁阀的工作原理是：A. 通过电磁铁吸引或释放阀芯B. 通过压缩空气控制阀芯C. 通过液压控制阀芯D. 通过机械力控制阀芯答案：A8. 在PLC中，输出继电器的缩写是：A. I/OB. O/PC. I/PD. M/R答案：B9. 以下哪个不是步进电机的特点？A. 精确控制B. 可变速C. 需要反馈D. 响应速度快答案：C10. 伺服电机和步进电机的主要区别在于：A. 价格B. 控制精度C. 应用领域D. 以上都是答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是PLC的特点？A. 可靠性高B. 编程简单C. 灵活性强D. 体积大答案：ABC2. 传感器的作用包括：A. 检测B. 转换C. 放大D. 控制答案：AB3. 以下哪些是直流电机的控制方式？A. 电压控制B. 电流控制C. 速度控制D. 位置控制答案：ABC4. 以下哪些是伺服电机的优点？A. 高精度B. 高响应速度C. 高扭矩D. 低噪音答案：ABCD5. 以下哪些是电磁阀的常见故障？A. 线圈烧坏B. 阀芯卡死C. 密封圈老化D. 电源不稳定答案：ABC三、判断题（每题2分，共10分）1. 直流电机的转速可以通过改变电源电压来调整。
