红外热像仪成像原理

1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。

红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。

由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。

因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。

2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。

通常我们将比0.78微米长的电磁波，称为红外线。

自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。

同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。

红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。

红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。

大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。

因此，这两个波段被称为红外线的“大气窗口”。

我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。

5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。

红外热成像技术的原理和应用一、概述随着现代科技的快速发展，越来越多的新型技术得以应用到生产和生活中。

其中，红外热成像技术（infrared thermal imaging technology）是一种重要的热力学检测工具，其可以通过红外线热辐射捕捉物体表面温度分布信息，实现对物体内部温度分布的无损检测和图像显示。

二、原理红外线是电磁波谱中波长大于0.75μm小于1000μm的中红外光线，其在材料中的传播是基于物体热能的辐射传输方式，其中物体表面温度越高，其辐射出来的红外线能量越大。

红外热成像技术利用热红外波段的红外线辐射进行测量，检测物体表面温度变化，然后将检测结果反映到热成像仪中，输出一张反映物体表面温度分布的热成像图。

三、分类根据热成像仪的工作方式和应用领域不同，红外热成像技术可以分为以下几种类型。

1. 主动式红外热成像技术主动式红外热成像技术是通过激励器来产生红外线辐射以供检测的技术。

常见的主动式红外热成像技术有激光探测器、偏置探测器和光纤传感器等。

2. 被动式红外热成像技术被动式红外热成像技术是依靠被检测物体的红外线辐射来进行测量的技术。

常见的被动式红外热成像技术有基于微波红外成像仪、红外线放射成像仪和红外线热像仪等。

3. 红外热成像技术的应用领域红外热成像技术具有大范围、非接触、高精度等优点，因此被广泛应用于以下领域。

（1）工业制造中的检测应用在工业制造中，红外热成像技术可以用于检测工艺中产生的温度变化来了解设备运行是否正常，及时预防它产生异常状况。

比如，利用红外热成像技术对汽车轮胎进行检测，可以检测到轮胎胎面与路面接触部位是否存在磨损、裂缝、脱胎等异常情况。

（2）建筑工程中的应用红外热成像技术可以用于建筑工程中的能耗分析和建筑物检测。

通过测量建筑物表面温度分布，可以判断建筑物的保温效果，有助于建筑物节能和减排。

除此之外，将红外热成像技术应用于建筑缺陷探测，也可以提高建筑物的安全性和可靠性。

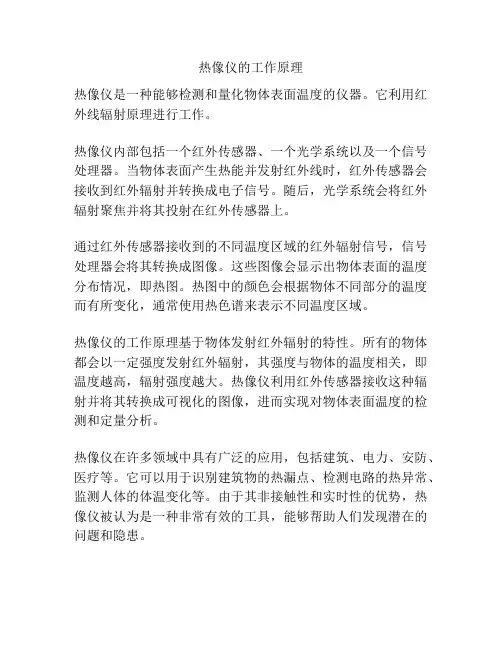

热像仪的工作原理
热像仪是一种能够检测和量化物体表面温度的仪器。

它利用红外线辐射原理进行工作。

热像仪内部包括一个红外传感器、一个光学系统以及一个信号处理器。

当物体表面产生热能并发射红外线时，红外传感器会接收到红外辐射并转换成电子信号。

随后，光学系统会将红外辐射聚焦并将其投射在红外传感器上。

通过红外传感器接收到的不同温度区域的红外辐射信号，信号处理器会将其转换成图像。

这些图像会显示出物体表面的温度分布情况，即热图。

热图中的颜色会根据物体不同部分的温度而有所变化，通常使用热色谱来表示不同温度区域。

热像仪的工作原理基于物体发射红外辐射的特性。

所有的物体都会以一定强度发射红外辐射，其强度与物体的温度相关，即温度越高，辐射强度越大。

热像仪利用红外传感器接收这种辐射并将其转换成可视化的图像，进而实现对物体表面温度的检测和定量分析。

热像仪在许多领域中具有广泛的应用，包括建筑、电力、安防、医疗等。

它可以用于识别建筑物的热漏点、检测电路的热异常、监测人体的体温变化等。

由于其非接触性和实时性的优势，热像仪被认为是一种非常有效的工具，能够帮助人们发现潜在的问题和隐患。

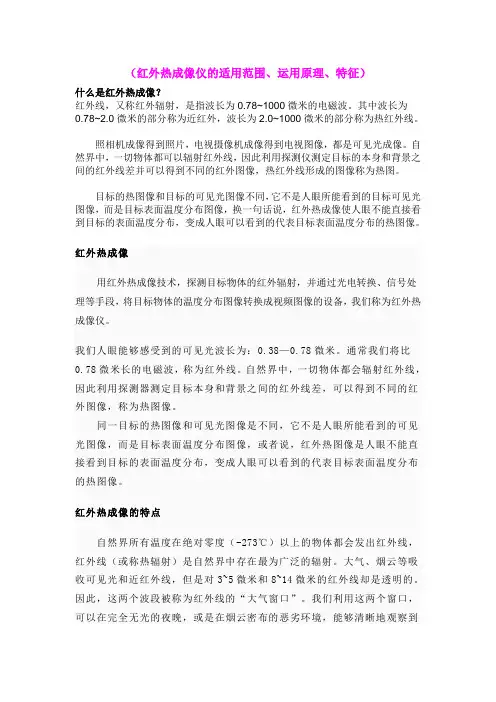

（红外热成像仪的适用范围、运用原理、特征）什么是红外热成像？红外线，又称红外辐射，是指波长为0.78~1000微米的电磁波。

其中波长为0.78~2.0微米的部分称为近红外，波长为2.0~1000微米的部分称为热红外线。

照相机成像得到照片，电视摄像机成像得到电视图像，都是可见光成像。

自然界中，一切物体都可以辐射红外线，因此利用探测仪测定目标的本身和背景之间的红外线差并可以得到不同的红外图像，热红外线形成的图像称为热图。

目标的热图像和目标的可见光图像不同，它不是人眼所能看到的目标可见光图像，而是目标表面温度分布图像，换一句话说，红外热成像使人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

红外热成像用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热成像仪。

我们人眼能够感受到的可见光波长为：0.38—0.78微米。

通常我们将比0.78微米长的电磁波，称为红外线。

自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。

同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。

大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。

因此，这两个波段被称为红外线的“大气窗口”。

我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。

正是由于这个特点，红外热成像技术可用在安全防范的夜间监视和森林防火监控系统中。

红外热成像仪分类和原理红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。

通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。

热图像的上面的不同颜色代表被测物体的不同温度。

红外辐射简介红外辐射是指波长在0.75um至lOOOum，介于可见光波段与微波波段之间的电磁辐射。

红外辐射的存在是由天文学家赫胥尔在1800年进行棱镜试验时首次发现。

红外辐射具有以下特点及应用：（1）所有温度在热力学绝对零度以上的物体都自身发射电磁辐射，而一般自然界物体的温度所对应的辐射峰值都在红外波段。

因此，利用红外热像观察物体无需外界光源，相比可见光具有更好的穿透烟雾的能力。

红外热像是对可见光图像的重要补充手段，广泛用于红外制导、红外夜视、安防监控和视觉增强等领域。

（2）根据普朗克定律，物体的红外辐射强度与其热力学温度直接相关。

通过检测物体的红外辐射可以进行非接触测温，具有响应快、距离远、测温范围宽、对被测目标无干扰等优势。

因此，红外测温特别是红外热像测温在预防性检测、制程控制和品质检测等方面具有广泛应用。

（3）热是物体中分子、原子运动的宏观表现，温度是度量其运动剧烈程度的基本物理量之一。

各种物理、化学现象中，往往都伴随热交换及温度变化。

分子化学键的振动、转动能级对应红外辐射波段。

因此，通过检测物体对红外辐射的发射与吸收，可用于分析物质的状态、结构、状态和组分等。

（4）红外辐射具有较强的热效应，因此广泛地用于红外加热等。

综上所述，红外辐射在我们身边无处不在。

而对于红外辐射的检测及利用，更是渗透到现代军事、工业、生活的各个方面。

由于人眼对于红外辐射没有响应，因此对于红外辐射的感知和检测必须利用专门的红外探测器。

红外辐射波段对应的能量在O.leV-l.OeV之间，所有在上述能量范围之内的物理化学效应都可以用于红外检测。

红外热成像原理
红外热成像技术是一种利用物体自身发出的红外辐射来获取目标表面温度分布，并将其转换成图像的技术。

其原理主要基于物体的热辐射特性，通过红外热像仪将目标物体发出的红外辐射信号转换成电信号，再经过信号处理和图像重建，最终形成热成像图像。

红外热成像技术在军事、医疗、建筑、电力、环保等领域有着广泛的应用，具有重要的意义。

首先，红外热成像技术的原理是基于物体的热辐射特性。

根据普朗克辐射定律
和斯特藩-玻尔兹曼定律，物体的温度越高，其辐射的能量越大。

因此，当物体的
温度不同时，其发出的红外辐射也不同，通过红外热像仪可以捕获到这些红外辐射信号。

其次，红外热成像技术的原理还包括红外辐射信号的转换和处理。

红外热像仪
接收到物体发出的红外辐射信号后，将其转换成相应的电信号，再经过信号处理和放大，最终形成热成像图像。

这一过程需要高灵敏度的红外探测器和先进的信号处理技术来实现。

此外，红外热成像技术的原理还涉及图像重建和显示。

通过对接收到的红外辐
射信号进行处理和分析，可以重建出目标物体的温度分布图像。

这些图像可以直观地显示出目标物体表面的温度分布情况，为后续的分析和判断提供依据。

红外热成像技术的原理是基于物体的热辐射特性，通过红外热像仪将红外辐射
信号转换成电信号，再经过信号处理和图像重建，最终形成热成像图像。

这一技术在军事、医疗、建筑、电力、环保等领域有着广泛的应用，具有重要的意义。

希望通过本文的介绍，可以更好地了解红外热成像技术的原理和应用。

红外热成像检测原理解析红外热成像技术是一种非接触式的测温方法，通过探测物体所辐射的红外辐射能量，将其转换成可视化的图像以进行温度分布的观察和分析。

这项技术在医疗、建筑、电力等领域有着广泛的应用。

本文将深入探讨红外热成像检测的原理、应用以及其中的一些关键技术。

一、红外热成像检测原理1. 热辐射和黑体辐射定律红外热成像检测利用物体所发出的红外辐射能量，这种辐射能量与物体的温度呈正比。

热辐射定律和黑体辐射定律是红外热成像检测中的重要理论基础。

热辐射定律指出，物体的辐射功率与物体的温度的四次方成正比。

即，辐射功率P与温度T之间满足以下关系：P = εσT^4其中，ε为物体的辐射率，σ为斯特藩—玻尔兹曼常数。

黑体辐射定律则描述了黑体辐射的能谱分布，黑体是一个理想化的物体，它能够完全吸收入射到它表面的所有辐射。

根据普朗克的量子理论，黑体辐射的能量密度与波长和温度呈关系。

黑体辐射的能谱分布由普朗克辐射定律给出：B(λ,T) = (2hc²/λ^5) * 1/(e^(hc/λkT)-1)其中，B(λ,T)表示波长为λ时温度为T的黑体辐射的辐射能谱强度，h 为普朗克常数，c为光速，k为玻尔兹曼常数。

2. 红外热像仪和传感器红外热像仪是红外热成像检测的核心设备，它能够将物体所发出的红外辐射转化为可见的热像图。

红外热像仪的核心是红外探测器，主要有两种类型：热电偶和半导体。

热电偶探测器是基于热电效应的原理工作的。

当红外辐射照射到热电偶上时，热电偶上的两个不同金属导线产生温差，从而产生微弱的电压信号。

这个信号经过放大和处理后，就能够得到温度信息。

半导体探测器是基于半导体材料对红外辐射的吸收和释放的原理工作的。

当红外辐射照射到半导体材料上时，半导体中的电子被激发产生电信号，根据不同能级之间的跃迁可以得到红外辐射的信息。

3. 红外图像处理和显示红外热成像检测得到的热像图需要进行处理和显示，以便人眼观察和分析。

常见的红外图像处理方法包括图像增强、噪声滤除、温度计算和对象识别等。

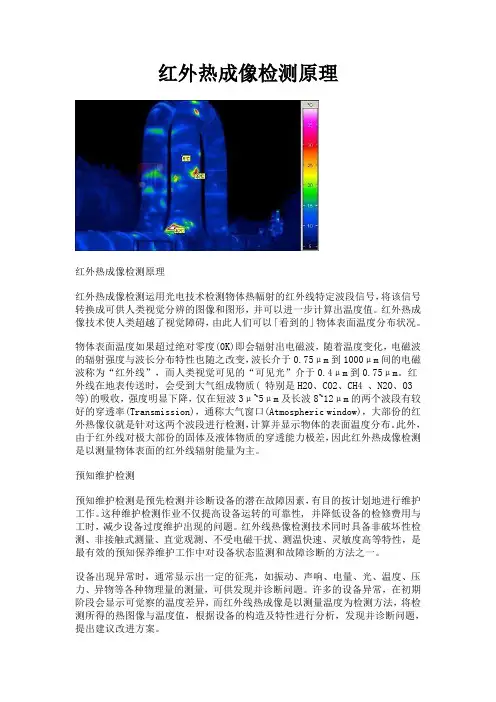

红外热成像检测原理红外热成像检测原理红外热成像检测运用光电技术检测物体热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。

红外热成像技术使人类超越了视觉障碍，由此人们可以「看到的」物体表面温度分布状况。

物体表面温度如果超过绝对零度(0K)即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于0.75μm到1000μm间的电磁波称为“红外线”，而人类视觉可见的“可见光”介于0.4μm到0.75μm。

红外线在地表传送时，会受到大气组成物质( 特别是H2O、CO2、CH4 、N2O、O3等)的吸收，强度明显下降，仅在短波3μ~5μm及长波8~12μm的两个波段有较好的穿透率(Transmission)，通称大气窗口(Atmospheric window)，大部份的红外热像仪就是针对这两个波段进行检测，计算并显示物体的表面温度分布。

此外，由于红外线对极大部份的固体及液体物质的穿透能力极差，因此红外热成像检测是以测量物体表面的红外线辐射能量为主。

预知维护检测预知维护检测是预先检测并诊断设备的潜在故障因素，有目的按计划地进行维护工作。

这种维护检测作业不仅提高设备运转的可靠性, 并降低设备的检修费用与工时，减少设备过度维护出现的问题。

红外线热像检测技术同时具备非破坏性检测、非接触式测量、直觉观测、不受电磁干扰、测温快速、灵敏度高等特性，是最有效的预知保养维护工作中对设备状态监测和故障诊断的方法之一。

设备出现异常时，通常显示出一定的征兆，如振动、声响、电量、光、温度、压力、异物等各种物理量的测量，可供发现并诊断问题。

许多的设备异常，在初期阶段会显示可觉察的温度差异，而红外线热成像是以测量温度为检测方法，将检测所得的热图像与温度值，根据设备的构造及特性进行分析，发现并诊断问题，提出建议改进方案。

红外线热成像检测是一项越来越被肯定的工业检测技术，就一般工厂检测应用而言，主要以提高设备运转的可靠性、工业安全及节能等为目的。

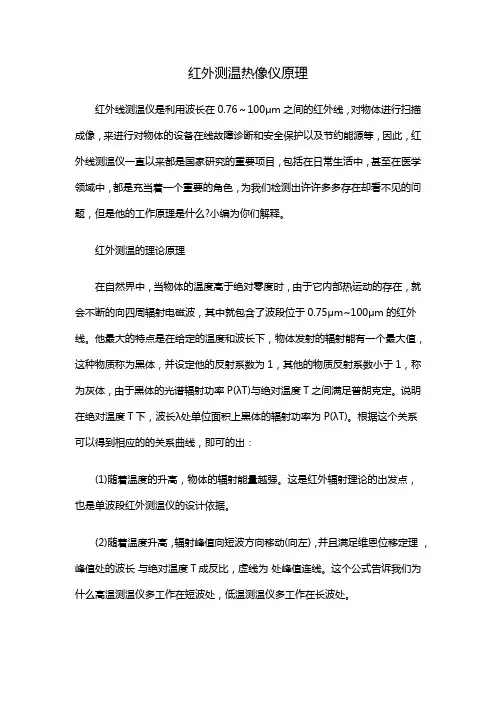

红外测温热像仪原理红外线测温仪是利用波长在0.76～100μm之间的红外线，对物体进行扫描成像，来进行对物体的设备在线故障诊断和安全保护以及节约能源等，因此，红外线测温仪一直以来都是国家研究的重要项目，包括在日常生活中，甚至在医学领域中，都是充当着一个重要的角色，为我们检测出许许多多存在却看不见的问题，但是他的工作原理是什么?小编为你们解释。

红外测温的理论原理在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于0.75μm~100μm的红外线。

他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光谱辐射功率P(λT)与绝对温度T之间满足普朗克定。

说明在绝对温度T下，波长λ处单位面积上黑体的辐射功率为P(λT)。

根据这个关系可以得到相应的的关系曲线，即可的出：(1)随着温度的升高，物体的辐射能量越强。

这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。

(2)随着温度升高，辐射峰值向短波方向移动(向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。

这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。

(3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高(灵敏度高)，抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。

红外线测温仪的原理红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。

被测物体和反馈源的辐射线经调制器调制后输入到红外检测器。

两信号的差值经反放大器放大并控制反馈源的温度，使反馈源的光谱辐射亮度和物体的光谱辐射亮度一样。

显示器指出被测物体的亮度温度。

这是小编总结的红外线测温仪的原理，大家是否清楚知道了?就是测量温度在绝对零度以上的物体，都会因自身的分子运动而辐射出的红外线。

使用红外热像仪进行热量测量的原理与技巧当我们谈到温度测量时，红外热像仪往往是一个非常有用的工具。

它可以通过检测目标物体辐射出的红外辐射来测量其表面温度。

这种测量方法无需接触目标物体，因此具有许多优势。

接下来，我们将了解红外热像仪的原理以及使用它进行热量测量的技巧。

红外热像仪的原理基于“热成像”技术。

它可以将目标物体辐射的红外辐射转换为电信号，并通过电子装置转换成图像。

这种红外辐射与物体表面的温度有关，因此我们可以通过分析图像来了解物体的表面温度分布。

红外热像仪的核心部件是红外探测器。

探测器中的红外感光元件可以吸收目标物体辐射出的红外辐射，并将其转化为对应的电信号。

这些电信号然后通过电路处理，最终形成热像仪所显示的红外图像。

在使用红外热像仪进行热量测量时，有一些技巧可以帮助我们获得准确的结果。

首先，我们需要使用热平衡板进行校准。

热平衡板通常是一个具有均匀温度分布的表面，它可以通过快速达到热平衡的特性来提供准确的参考温度。

通过将红外热像仪对准热平衡板并进行校准后，我们可以获得一个可靠的基准以进行后续的热量测量。

其次，我们需要注意测量距离对结果的影响。

红外热像仪的测量范围通常是有限的，过大或过小的测量距离都可能导致测量结果的误差。

在进行热量测量时，我们应该根据目标物体的尺寸和特点，选择合适的距离以获得准确的结果。

另外，应该注意到红外辐射的反射影响。

对于具有高反射率的表面，红外热像仪可能会检测到来自周围环境的反射辐射，从而产生不准确的测量结果。

因此，在进行热量测量时，我们应该尽量避免反射辐射的干扰，可以通过更换角度或使用遮光板等方法来实现。

此外，环境条件也会对红外热像仪的测量结果产生影响。

比如，气温、湿度等环境因素都会对红外辐射的传播和测量结果产生影响。

在使用红外热像仪进行热量测量时，我们应该尽量在稳定的环境条件下进行，或者对环境因素进行修正以得到准确的结果。

总结来说，红外热像仪作为一种非接触式的测温工具，拥有广泛的应用领域和许多优势。

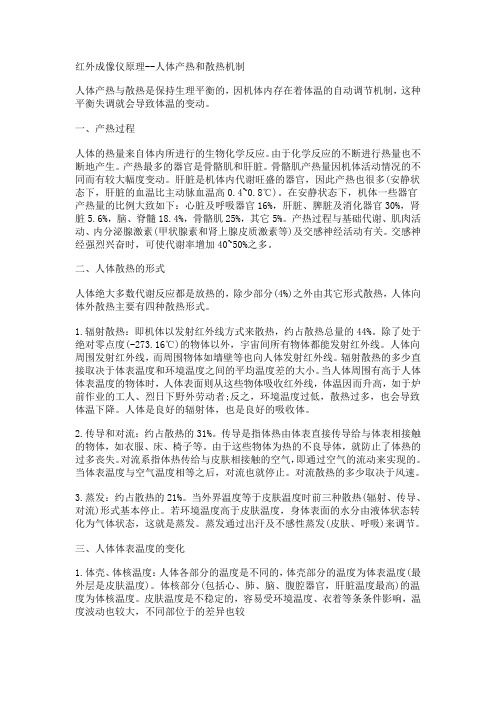

红外成像仪原理--人体产热和散热机制人体产热与散热是保持生理平衡的，因机体内存在着体温的自动调节机制，这种平衡失调就会导致体温的变动。

一、产热过程人体的热量来自体内所进行的生物化学反应。

由于化学反应的不断进行热量也不断地产生。

产热最多的器官是骨骼肌和肝脏。

骨骼肌产热量因机体活动情况的不同而有较大幅度变动。

肝脏是机体内代谢旺盛的器官，因此产热也很多(安静状态下，肝脏的血温比主动脉血温高0.4~0.8℃)。

在安静状态下，机体一些器官产热量的比例大致如下：心脏及呼吸器官16%，肝脏、脾脏及消化器官30%，肾脏5.6%，脑、脊髓18.4%，骨骼肌25%，其它5%。

产热过程与基础代谢、肌肉活动、内分泌腺激素(甲状腺素和肾上腺皮质激素等)及交感神经活动有关。

交感神经强烈兴奋时，可使代谢率增加40~50%之多。

二、人体散热的形式人体绝大多数代谢反应都是放热的，除少部分(4%)之外由其它形式散热，人体向体外散热主要有四种散热形式。

1.辐射散热：即机体以发射红外线方式来散热，约占散热总量的44%。

除了处于绝对零点度(-273.16℃)的物体以外，宇宙间所有物体都能发射红外线。

人体向周围发射红外线，而周围物体如墙壁等也向人体发射红外线。

辐射散热的多少直接取决于体表温度和环境温度之间的平均温度差的大小。

当人体周围有高于人体体表温度的物体时，人体表面则从这些物体吸收红外线，体温因而升高，如于炉前作业的工人、烈日下野外劳动者;反之，环境温度过低，散热过多，也会导致体温下降。

人体是良好的辐射体，也是良好的吸收体。

2.传导和对流：约占散热的31%。

传导是指体热由体表直接传导给与体表相接触的物体，如衣服、床、椅子等。

由于这些物体为热的不良导体，就防止了体热的过多丧失。

对流系指体热传给与皮肤相接触的空气，即通过空气的流动来实现的。

当体表温度与空气温度相等之后，对流也就停止。

对流散热的多少取决于风速。

3.蒸发：约占散热的21%。

当外界温度等于皮肤温度时前三种散热(辐射、传导、对流)形式基本停止。

红外热像仪原理红外热像仪原理什么是红外热像仪？红外热像仪是一种能够检测和测量物体表面辐射出的红外热辐射能量，并将其转化为可视化图像的设备。

不同于可见光相机，红外热像仪可以在全天候、低光、无光或遮挡条件下进行探测，因此在许多领域有着广泛的应用，如军事、安全、建筑、医学等。

红外辐射和热能•红外辐射：物体由于温度而发出的电磁辐射，波长在微米之间，位于可见光和微波之间。

红外辐射具有独特的热能信息。

•热能：物体内部分子和原子的热运动形成的能量。

红外热像仪的工作原理红外热像仪基于物体发出的红外辐射能量，采用以下步骤来转换成可视化图像：1.接收红外辐射：红外热像仪使用一个特殊的红外探测器，如铟锗、铟锑或微阵列探测器，接收从目标物体发出的红外辐射能量。

2.辐射转换：红外辐射进入红外探测器后，被探测器转换成电信号。

3.信号放大：探测器产生的微弱电信号经过放大处理，提高信号的强度和清晰度。

4.信号处理：经过放大后的信号，经过一系列滤波、放大和修正处理，以优化图像质量并减少噪声。

5.图像重构：最后，经过信号处理后的电信号转换成图像信号，然后显示在红外热像仪的屏幕上，形成可视化的热像图。

红外热像仪的工作特点•即时成像：红外热像仪可以在几乎即时地生成热像图，让用户能够即刻观察到检测区域的温度分布。

•非接触式检测：通过红外辐射的检测，红外热像仪无需接触目标物体，避免了对目标的干扰。

•高分辨率：现代红外热像仪具备高像素和高灵敏度的特点，能够捕捉微小的温度变化。

•多功能：红外热像仪可以进行即时、连续的图像记录，还可以测量温度、进行多点测温、生成热图等。

红外热像仪的应用领域•建筑和能源：用于检测建筑物的隐蔽缺陷、能源损失和不良绝缘。

•电力和制造业：用于检测电力设备的热量分布和异常温度。

•医疗保健：用于体温测量、疾病诊断和治疗监测。

•安全和法律：用于搜索和救援、犯罪调查、边境监控等领域。

•军事和防务：用于目标探测、侦察、夜视和导航等应用。

红外热像仪原理、主要参数和应用红外热像仪原理、主要参数和应用1. 红外线发现与分布1672年人们发现太阳光(白光)是由各种颜色的光复合而成的。

当时，牛顿做出了单色光在性质上比白光跟简单的著名结论。

我们用分光棱镜可把太阳光(白光)分解为红、橙、黄、绿、青、蓝、紫等单色光。

1800年英国物理学家赫胥尔从热的观点来研究各色光时，发现了红外线。

红外线的发现标志着人类对自然的又一个飞跃。

随着对红外线的的不断探索与研究，已形成红外技术这个专门学科领域。

红外线的波长在0.76--100μM之间,按波长的范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。

红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。

温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。

通过红外探测器将物体辐射的功率信号转换成电信号，成像装置的输出的就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理后传至显示屏上，得到与物体表面热分布相应的热像图。

运用这一方法，便能实现对目标进行远距离热状态图像成像和测温并进行分析判断。

2. 红外热像仪的原理红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。

这种热像图与物体表面的分布场相对应；实际上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光相比缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实际校正，伪色彩描绘等高线和直方进行运算、打印等。

红外热成像仪原理
红外热成像仪利用红外辐射的原理来检测物体的温度分布。

物体发出的红外辐射与其温度成正比，热成像仪能够将这些红外辐射转化为可见图像，从而显示出物体表面的温度分布情况。

红外热成像仪主要由红外感应器、光学系统、信号处理电路和显示器等组成。

红外感应器是核心部件，它能够将接收到的红外辐射转换成电信号。

光学系统负责将红外辐射聚焦到红外感应器表面，提高感应器的灵敏度和分辨率。

当物体受热时，其温度会影响其表面红外辐射的强度。

红外热成像仪通过感应器接收到的红外辐射强度，将其转换成电信号并进行放大处理。

处理后的信号通过显示器表现出来，形成一幅红外热成像图像。

图像中不同颜色的区域代表了物体表面不同的温度分布。

红外热成像仪的工作原理是基于热辐射物体发出的红外辐射与其温度之间的关系。

根据斯特藩-玻尔兹曼定律，物体表面辐
射强度与其绝对温度的平方成正比。

因此，红外热成像仪可以通过测量红外辐射的强度来反推物体的温度。

红外热成像仪的应用非常广泛，包括军事、医疗、建筑、工业、研究等领域。

通过红外热成像仪，人们可以进行隐蔽目标侦查、医学诊断、能效分析、工业缺陷检测等工作。

红外热成像仪可以以非接触的方式获取温度信息，具有快速、准确、高效的特点，是一种非常有用的检测工具。

红外热像仪的组成红外热像仪是一种用于实现精确测量和分析物体表面温度的仪器, 它可以用于工业制造、品质控制、安全预警、科学研究、生物医学等许多领域。

它具有测量精度高、快速安全、易于使用等优点。

本文简要介绍了红外热像仪的结构及其工作原理。

一、红外热像仪的结构红外热像仪的组成部分包括热成像系统、摄像头、数据采集单元、处理器、显示单元、用户操作界面等。

1.热成像系统热成像系统是红外热像仪的核心部分, 它能探测物体表面的温度变化, 将其变化转换成可视信号和数字信号。

它包括热成像仪、聚焦系统、温度测量系统和热集成单元等。

（1）热成像仪: 它具有高精度、高灵敏度和可靠性等特点, 可以测量出精度非常高的温度信息, 可以从非常低的温度到非常高的温度提供精准的测量结果。

它可以通过光学把探测到的温度信号转换成可视的电子图像和数字信号, 可以高速地收集实时的温度信息,并在计算机中显示出来。

（2）聚焦系统: 它由精密的光学元件组成, 可以将红外辐射聚焦到热成像仪上, 以便于精准测量物体表面的温度。

（3）温度测量系统：它可以根据热成像仪探测出来的温度信号, 计算出物体表面的温度值, 并根据设定的温度阈值及外部输入信号, 实现温度的控制和调节。

（4）热集成单元：它可以实现高速的数据采集和处理, 以及将温度信息转换成不同的信号形式, 可以能够快速地收集实时的温度信息。

2.摄像头摄像头用于捕捉图像, 它具有高分辨率、快速响应及低照度和背景高动态范围等特点, 可以将视觉信号转换成数字信号, 用于数据的存储、传输和处理。

3.数据采集单元数据采集单元可以将摄像头捕捉到的信号转换成数据, 这些数据可以存储在本地或远程的服务器中, 并可以通过专用的软件来进行处理。

4.处理器处理器可以将收集到的数据进行快速的信息处理, 并将处理结果通过屏幕或其他输出设备进行显示。

5.显示单元显示单元可以将处理器处理后的信息以图形或数字的形式显示出来, 以便用户更容易进行操作。

红外热成像仪的工作原理及其应用
红外测量技术的发展使材料的灵敏度、工作温度和探测率也在不断的向高
层次发展，并不断的发现新的材料。

在规模上，红外热成像仪将会不断的向大
规模焦平面方向发展(即热成像仪);探测波长方面，要由单色向双色和多色发展; 随技术的发展，红外热成像仪作为一种先进的测温设备被越来越多的应用到各
个领域。

红外热成像仪的工作原理
红外热成像仪(热成像仪或红外热成像仪)是通过非接触探测红外能量(热量)，并将其转换为电信号，进而在显示器上生成热图像和温度值，并可以对温度值
进行计算的一种检测设备。

红外热成像仪(热成像仪或红外热成像仪)能够将探
测到的热量精确量化，或测量，使您不仅能够观察热图像，还能够对发热的故
障区域进行准确识别和严格分析。

目前能产生优质图像的只有前视红外热成像仪。

它无须借助星光、月光，而
是利用物体热辐射的差别成像。

屏幕亮度处表示温度高，暗处表示温度低。

性
能好的热成像仪，能反映出千分之一度的温差，因而能透过烟雾、雨雪和伪装，发现隐蔽在树林和草丛中的车辆、人员，甚至于埋在地下的物体。

现代步枪热
成像仪的可见距离约1000米。

有的坦克热瞄准具可见距离达3000米。

红外热成像仪的应用
下面是需要采用红外热像仪(热成像仪或红外热成像仪)进行检查的部分设施：
1、电气装置：可发现接头松动或接触不良，不平衡负荷，过载，过热等隐患。

这些隐患可能造成的潜在影响是产生电弧、短路、烧毁、起火。

2、变压器：可以发现的隐患有接头松动，套管过热，接触不良(抽头变换器)，。
