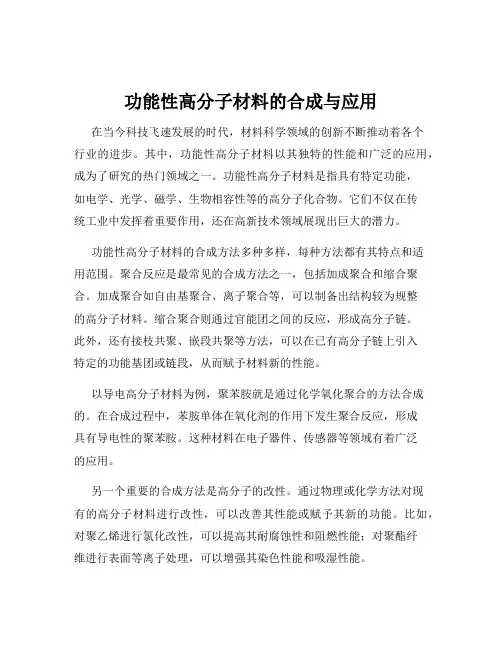

功能性高分子材料的合成与应用在当今科技飞速发展的时代，材料科学领域的创新不断推动着各个行业的进步。
其中，功能性高分子材料以其独特的性能和广泛的应用，成为了研究的热门领域之一。
功能性高分子材料是指具有特定功能，如电学、光学、磁学、生物相容性等的高分子化合物。
它们不仅在传统工业中发挥着重要作用，还在高新技术领域展现出巨大的潜力。
功能性高分子材料的合成方法多种多样，每种方法都有其特点和适用范围。
聚合反应是最常见的合成方法之一，包括加成聚合和缩合聚合。
加成聚合如自由基聚合、离子聚合等，可以制备出结构较为规整的高分子材料。
缩合聚合则通过官能团之间的反应，形成高分子链。
此外，还有接枝共聚、嵌段共聚等方法，可以在已有高分子链上引入特定的功能基团或链段，从而赋予材料新的性能。
以导电高分子材料为例，聚苯胺就是通过化学氧化聚合的方法合成的。
在合成过程中，苯胺单体在氧化剂的作用下发生聚合反应，形成具有导电性的聚苯胺。
这种材料在电子器件、传感器等领域有着广泛的应用。
另一个重要的合成方法是高分子的改性。
通过物理或化学方法对现有的高分子材料进行改性，可以改善其性能或赋予其新的功能。
比如，对聚乙烯进行氯化改性，可以提高其耐腐蚀性和阻燃性能；对聚酯纤维进行表面等离子处理，可以增强其染色性能和吸湿性能。
在功能性高分子材料的应用方面，可谓是琳琅满目。
在生物医药领域，生物可降解高分子材料如聚乳酸、聚乙醇酸等，被广泛应用于药物控释、组织工程等方面。
药物可以被包裹在高分子载体中，实现缓慢释放，提高药物的疗效并减少副作用。
组织工程中，高分子支架为细胞的生长和分化提供了适宜的环境，有助于受损组织的修复和再生。
在电子信息领域，高分子半导体材料如聚噻吩、聚苯撑乙烯等，在有机发光二极管（OLED）、有机场效应晶体管（OFET）等器件中发挥着重要作用。
OLED 具有轻薄、柔性、可大面积制备等优点，在显示技术领域具有广阔的发展前景。
OFET 则可用于制备柔性电子电路，为可穿戴设备的发展提供了支持。

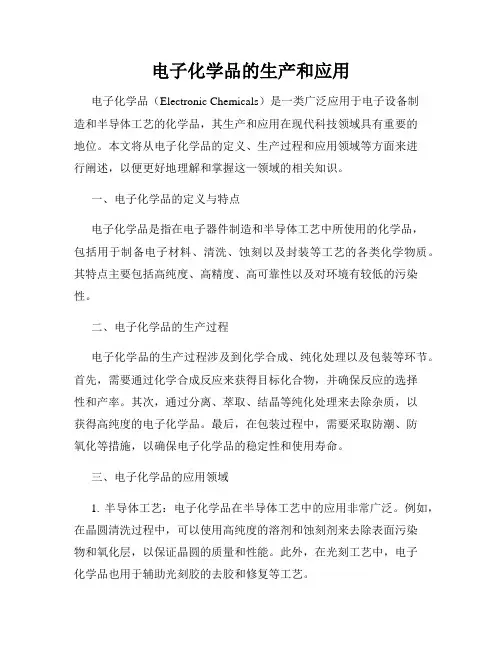

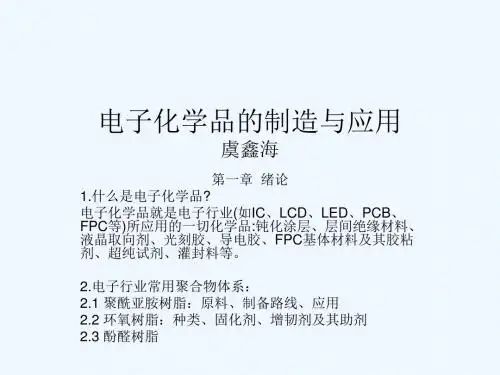

电子化学品的生产和应用电子化学品（Electronic Chemicals）是一类广泛应用于电子设备制造和半导体工艺的化学品，其生产和应用在现代科技领域具有重要的地位。
本文将从电子化学品的定义、生产过程和应用领域等方面来进行阐述，以便更好地理解和掌握这一领域的相关知识。
一、电子化学品的定义与特点电子化学品是指在电子器件制造和半导体工艺中所使用的化学品，包括用于制备电子材料、清洗、蚀刻以及封装等工艺的各类化学物质。
其特点主要包括高纯度、高精度、高可靠性以及对环境有较低的污染性。
二、电子化学品的生产过程电子化学品的生产过程涉及到化学合成、纯化处理以及包装等环节。
首先，需要通过化学合成反应来获得目标化合物，并确保反应的选择性和产率。
其次，通过分离、萃取、结晶等纯化处理来去除杂质，以获得高纯度的电子化学品。
最后，在包装过程中，需要采取防潮、防氧化等措施，以确保电子化学品的稳定性和使用寿命。
三、电子化学品的应用领域1. 半导体工艺：电子化学品在半导体工艺中的应用非常广泛。
例如，在晶圆清洗过程中，可以使用高纯度的溶剂和蚀刻剂来去除表面污染物和氧化层，以保证晶圆的质量和性能。
此外，在光刻工艺中，电子化学品也用于辅助光刻胶的去胶和修复等工艺。
2. 电子元件制造：在电子元件的制造过程中，电子化学品也发挥着重要的作用。
例如，电镀工艺中使用的金属盐溶液、化学气相沉积（CVD）中的前驱体、金属腐蚀工艺中的蚀刻剂等，都是电子化学品的重要应用领域。
3. 电子材料合成：电子化学品在电子材料合成中扮演着关键的角色。
例如，有机发光二极管（OLED）中的发光材料、锂离子电池中的阳极和阴极材料等，都需要通过电子化学品进行合成和处理。
4. 显示技术：电子化学品在各类显示技术中都有广泛的应用，例如液晶显示器（LCD）中的液晶材料、有机发光二极管（OLED）中的有机材料等，都需要电子化学品来保证其性能和稳定性。
结论电子化学品作为电子设备制造和半导体工艺中不可或缺的化学品，在现代科技领域扮演着重要的角色。

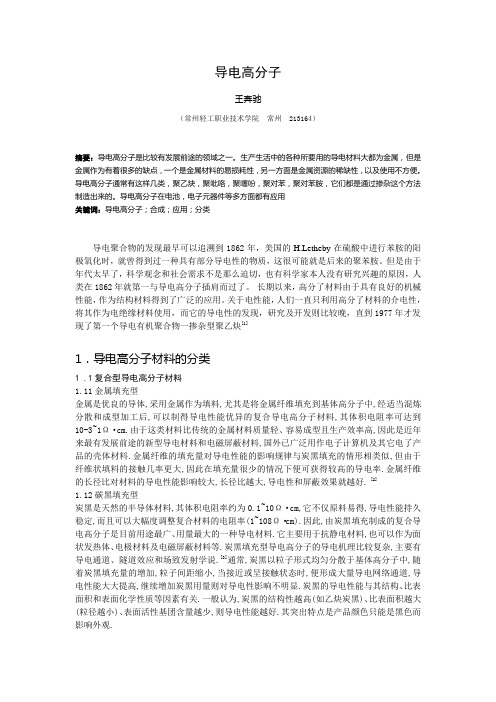

导电高分子王奔驰（常州轻工职业技术学院常州 213164）摘要：导电高分子是比较有发展前途的领域之一。
生产生活中的各种所要用的导电材料大都为金属，但是金属作为有着很多的缺点，一个是金属材料的易损耗性，另一方面是金属资源的稀缺性，以及使用不方便。
导电高分子通常有这样几类，聚乙炔，聚吡咯，聚噻吩，聚对苯，聚对苯胺，它们都是通过掺杂这个方法制造出来的。
导电高分子在电池，电子元器件等多方面都有应用关键词：导电高分子；合成；应用；分类导电聚合物的发现最早可以追溯到1862年，美国的H.Letheby在硫酸中进行苯胺的阳极氧化时，就曾得到过一种具有部分导电性的物质，这很可能就是后来的聚苯胺。
但是由于年代太早了，科学观念和社会需求不是那么迫切，也有科学家本人没有研究兴趣的原因，人类在1862年就第一与导电高分子插肩而过了。
长期以来，高分了材料由于具有良好的机械性能，作为结构材料得到了广泛的应用。
关于电性能，人们一直只利用高分了材料的介电性，将其作为电绝缘材料使用，而它的导电性的发现，研究及开发则比较晚，直到1977年才发现了第一个导电有机聚合物一掺杂型聚乙炔[1]1．导电高分子材料的分类1 .1复合型导电高分子材料1.11金属填充型金属是优良的导体,采用金属作为填料,尤其是将金属纤维填充到基体高分子中,经适当混炼分散和成型加工后,可以制得导电性能优异的复合导电高分子材料,其体积电阻率可达到10-3~1Ω·cm.由于这类材料比传统的金属材料质量轻、容易成型且生产效率高,因此是近年来最有发展前途的新型导电材料和电磁屏蔽材料,国外已广泛用作电子计算机及其它电了产品的壳体材料.金属纤维的填充量对导电性能的影响规律与炭黑填充的情形相类似,但由于纤维状填料的接触几率更大,因此在填充量很少的情况下便可获得较高的导电率.金属纤维的长径比对材料的导电性能影响较大,长径比越大,导电性和屏蔽效果就越好. [2]1.12碳黑填充型炭黑是天然的半导体材料,其体积电阻率约为0.1~10Ω·cm,它不仅原料易得,导电性能持久稳定,而且可以大幅度调整复合材料的电阻率(1~108Ω·cm).因此,由炭黑填充制成的复合导电高分子是目前用途最广、用量最大的一种导电材料.它主要用于抗静电材料,也可以作为面状发热体、电极材料及电磁屏蔽材料等.炭黑填充型导电高分子的导电机理比较复杂,主要有导电通道、隧道效应和场致发射学说.[3]通常,炭黑以粒子形式均匀分散于基体高分子中,随着炭黑填充量的增加,粒子间距缩小,当接近或呈接触状态时,便形成大量导电网络通道,导电性能大大提高,继续增加炭黑用量则对导电性影响不明显.炭黑的导电性能与其结构、比表面积和表面化学性质等因素有关.一般认为,炭黑的结构性越高(如乙炔炭黑)、比表面积越大(粒径越小)、表面活性基团含量越少,则导电性能越好.其突出特点是产品颜色只能是黑色而影响外观.1 .2结构型导电高分子材料最早发现的结构型导电高聚物是掺杂聚乙炔，在随后的研究中科研工作者又相继开发了聚吡咯、聚苯胺等导电高分子。
电子化学品合成技术最新进展报告一、电子化学品合成技术概述电子化学品作为现代电子信息产业的基础材料，其合成技术的发展对整个行业具有举足轻重的影响。
电子化学品合成技术指的是一系列化学工艺，这些工艺用于生产用于电子设备和系统中的化学品，包括但不限于半导体制造、显示技术、电池制造和其他电子组件。
随着科技的不断进步，电子化学品合成技术也在不断地发展和创新，以满足日益增长的性能要求和环保标准。
1.1 电子化学品合成技术的核心领域电子化学品合成技术的核心领域主要包括以下几个方面：- 半导体材料合成：涉及硅、锗等半导体材料的提纯和合成，是电子行业的基础。
- 电子封装材料：包括用于电子器件封装的各种树脂、粘合剂和密封材料。
- 显示材料：如液晶材料、有机发光二极管（OLED）材料等，用于显示设备的制造。
- 电池材料：涉及锂离子电池、燃料电池等新能源存储技术的关键材料合成。
1.2 电子化学品合成技术的发展趋势随着电子设备向小型化、高性能化发展，电子化学品合成技术也呈现出以下发展趋势：- 高纯度化：对材料纯度的要求越来越高，以满足高性能电子器件的需求。
- 环境友好型：开发环保、可回收的电子化学品，减少对环境的影响。
- 功能化：通过合成技术赋予材料更多的功能，如自愈性、导电性等。
二、电子化学品合成技术的关键进展2.1 半导体材料合成的创新半导体材料是电子行业的核心，其合成技术的进步直接影响到整个行业的发展。
近年来，半导体材料合成技术在以下几个方面取得了显著进展：- 原子层沉积（ALD）技术：一种用于制造超薄、均匀半导体膜的技术，可以精确控制膜的厚度和成分。
- 化学气相沉积（CVD）技术：通过气体反应在基底上沉积薄膜，广泛应用于硅晶片的制造。
- 金属有机化合物化学气相沉积（MOCVD）：用于生长III-V族半导体材料，如GaAs、InP等。
2.2 电子封装材料的突破电子封装材料的合成技术也在不断进步，以适应电子器件的高性能和小型化需求：- 导电粘合剂：新型导电粘合剂的研发，提高了电子器件的连接性能和可靠性。
导电高分子材料的制备与应用研究第一章导电高分子材料的概述导电高分子材料是一种具有良好电导性能的高分子材料，其在电子学、能源存储、催化反应等领域具有广泛应用。
本章将介绍导电高分子材料的特点及其在各领域的应用。
第二章导电高分子材料的制备方法2.1 化学合成法化学合成法是导电高分子材料制备的常用方法之一。
通过合成不同结构的共轭聚合物，使其具有良好的导电性能。
这种方法的关键是选择合适的单体和合成条件。
2.2 电化学合成法电化学合成法是一种简单有效的制备导电高分子材料的方法。
通过在电极上进行电化学聚合反应，使聚合物拥有导电性。
这种方法具有操作简便、反应条件温和等优点。
2.3 机械混合法机械混合法是一种常用的导电高分子材料制备方法。
通过混合共轭聚合物和导电填料，如碳纳米管、石墨烯等，实现导电高分子材料的制备。
这种方法简单易行，且可以调控导电性能。
第三章导电高分子材料的应用3.1 电子学领域导电高分子材料在电子学领域具有重要应用。
它们可以作为柔性电子器件和有机发光二极管的材料，用于制备柔性显示屏、柔性电池等。
3.2 能源存储领域导电高分子材料在能源存储领域具有广泛应用。
通过修饰导电聚合物的结构，可以制备高效的超级电容器和锂离子电池，实现能量的高效存储和释放。
3.3 催化反应领域导电高分子材料在催化反应领域也具有重要应用。
通过合成具有导电性的催化剂，可以实现电催化反应，提高催化反应的效率和选择性。
第四章导电高分子材料的未来发展趋势导电高分子材料的研究与应用仍处于不断发展的阶段。
随着科技的进步和需求的增加，导电高分子材料将在更多领域展现其应用价值。
未来，需要进一步研究材料的导电机理、制备方法和性能优化，推动导电高分子材料的发展。
结论导电高分子材料作为一种具有良好导电性能的材料，正在广泛应用于电子学、能源存储、催化反应等领域。
通过不同的制备方法，可以获得具有不同导电性能的导电高分子材料。
未来的研究应着重于进一步优化材料的性能，推动导电高分子材料的应用发展。
导电高分子聚苯胺的合成及应用一、本文概述本文旨在全面探讨导电高分子聚苯胺的合成方法以及其在不同领域的应用。
聚苯胺作为一种重要的导电高分子材料，因其出色的电学性能和良好的化学稳定性而受到了广泛的关注。
我们将详细介绍聚苯胺的合成原理、步骤和影响因素，以期为其工业化生产提供理论基础。
我们还将综述聚苯胺在电子器件、能源存储、传感器、防腐涂料等领域的应用现状和发展前景，以期为其在实际应用中的推广和优化提供参考。
本文首先对聚苯胺的基本性质进行概述，包括其结构特点、导电机制等。
然后，详细阐述聚苯胺的合成方法，包括化学氧化法、电化学法等，并分析各种方法的优缺点。
在此基础上，探讨合成条件对聚苯胺性能的影响，如温度、pH值、反应时间等。
接着，重点介绍聚苯胺在各个领域的应用，包括其在电子器件中的导电通道、在能源存储中的电极材料、在传感器中的敏感元件以及在防腐涂料中的防腐剂等。
对聚苯胺的未来发展方向进行展望，以期为其在科技和工业领域的应用提供新的思路。
通过本文的阐述，我们期望能够为读者提供一个全面、深入的聚苯胺导电高分子材料的合成与应用知识体系，为其在相关领域的研究和应用提供有益的参考。
二、导电高分子聚苯胺的合成方法导电高分子聚苯胺的合成方法主要包括化学氧化聚合法、电化学聚合法以及酶催化聚合法等。
这些方法各有其特点，适用于不同的应用场景和研究需求。
化学氧化聚合法是最常用的制备聚苯胺的方法，其基本原理是在酸性介质中，使用氧化剂（如过硫酸铵、过氧化氢等）使苯胺单体发生氧化聚合反应，生成聚苯胺。
这种方法操作简便，易于控制，可以得到高分子量的聚苯胺。
然而，该方法的反应条件较为苛刻，通常需要较高的温度和酸性环境，且产生的废水处理难度较大。
电化学聚合法是一种在电极表面进行聚合的方法，通过控制电极电位和电解液的组成，可以实现聚苯胺的原位合成。
这种方法具有设备简单、反应条件温和、易于实现连续生产等优点。
然而，电化学聚合法通常需要较高的设备投资，且聚合速度较慢，生产效率较低。
导电高分子材料的研究进展摘要：导电高分子材料的发现为众多领域的发展引领了全新的方向。
导电高分子材料因其易加工、导电性能可调节、重量轻等优点而被世界所关注。
同时也因其独特的性能、优势以及应用价值，决定了其广阔的发展空间。
本文介绍了导电高分子材料的分类并分析了导电高分子材料在各领域中的应用。
[关键词] 导电高分子材料分类应用导电物质的研发与应用是每个国家发展、关注的重要领域。
根据导电性能对材料进行划分，可以分为绝缘体、半导体、导体和超导体四种类型。
在20世纪九十年代两位科学家发现高分子材料具有导电性能，从此便定义为导电高分子材料。
通过长期的科学研究和发展,人们对导电高分子的使用范畴逐步扩大,充分利用它独特的优势、特点开辟了导电高分子材料使用的新领域。
比如,已在隐身技术、显示器、电池、光电子器件、生物医学、传感器等领域获得了广泛的应用。
而由于导电高分子材料为全世界发展所提供的价值及其巨大的应用前景,已引发了各界科研人员对其进行深入研究。
一、导电高分子材料的分类由于制备工艺的不同与结构差异，导电高分子材料目前主要有复合型导电高分子材料与结构型导电高分子材料两大类。
1、复合型导电高分子材料世界上使用最广泛的复合型导电高分子材料的生产技术简便,这是其优势所在,也是它使用广泛的原因所在。
组成复合型导电高分子产品的主要原材料为基础性高分子材料和导电性物质,将原材料通过一定而又特殊的物理化学加工方式充填在聚合物基体内,进而形成复合型导电高分子材料产品。
复合型导电高分子材料领域中广泛使用的产品有导电橡胶、导电树脂、导电纤维织物、半透明导电膜、导电材料和导电胶黏剂等。
由基础性高分子材料与导电性物质构成的填充物一般为石墨、碳纤维、金属粉等物质，其是导电性能的根源。
其中的基础性高分子材料决定着复合型导电高分子材料的强度、抗老化性能与耐热性，所以基础性高分子材料的选择很重要，应该结合材料的实际使用需求进行综合分析。
常用的基础性高分子材料有聚乙烯、聚丙烯、聚苯乙烯、环氧树脂、酚醛树脂等。

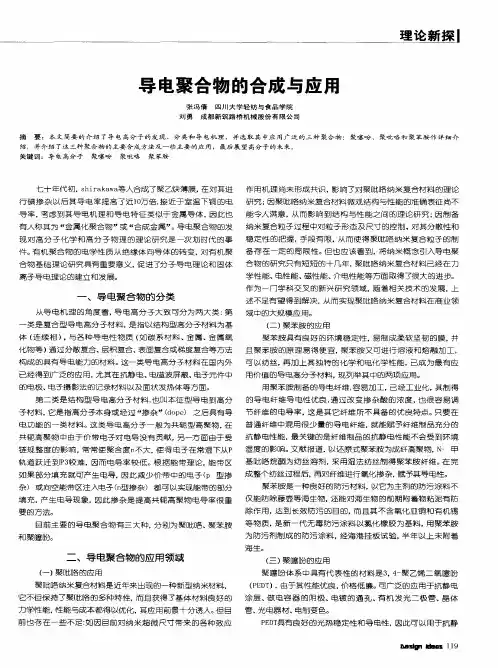

导电高分子材料的合成与应用导电高分子材料是一类具有导电性能的高分子材料，其合成与应用在现代科技领域中起着重要的作用。
本文将探讨导电高分子材料的合成方法以及其在电子器件、能源存储和生物医学等领域的应用。
一、导电高分子材料的合成方法导电高分子材料的合成方法多种多样，常见的有掺杂法、共聚法和化学修饰法。
掺杂法是将导电性能较好的无机物或有机物掺杂到高分子材料中，以提高其导电性能。
例如，将碳纳米管掺杂到聚合物基体中，形成碳纳米管复合材料，具有优异的导电性能和力学性能。
共聚法是通过在高分子链中引入导电性团簇，使高分子材料具有导电性能。
例如，将含有咪唑环的单体与其他单体进行共聚反应，形成咪唑聚合物，具有良好的导电性能。
化学修饰法是通过在高分子材料表面引入导电性团簇，改变其电子结构，从而实现导电性能的提升。
例如，通过在聚合物表面引入含有导电性官能团的化合物，使其具有导电性能。
二、导电高分子材料在电子器件中的应用导电高分子材料在电子器件中的应用广泛，如有机发光二极管（OLED）、有机太阳能电池（OPV）和柔性电子器件等。
OLED是一种基于有机发光材料的电子器件，具有高亮度、高对比度和低功耗等优势。
导电高分子材料作为OLED的载体材料，可以提供电子传输通道，实现电子注入和传输，从而实现发光效果。
OPV是一种利用有机材料将太阳能转化为电能的电子器件，具有轻薄柔性、可弯曲和低成本等特点。
导电高分子材料在OPV中作为电子传输材料，能够提高电子的传输效率，提高光电转换效率。
柔性电子器件是一种可以弯曲、可拉伸和可折叠的电子器件，具有广泛的应用前景。
导电高分子材料作为柔性电子器件的基底材料，具有良好的柔性和导电性能，能够实现器件的可靠性和稳定性。
三、导电高分子材料在能源存储中的应用导电高分子材料在能源存储中的应用主要包括超级电容器和锂离子电池。
超级电容器是一种具有高能量密度和高功率密度的储能设备，具有快速充放电、长寿命和可循环使用等特点。
导电高分子复合材料的制备与应用研究引言：导电高分子复合材料是将导电性能与高分子材料相结合的新型材料，具有导电性能和高分子材料的优势。
其制备和应用研究已经成为材料科学领域的热门课题之一。
本文将主要探讨导电高分子复合材料的制备方法、特性以及广泛应用的领域。
一、导电高分子复合材料的制备方法1. 浸渍法：浸渍法是一种常见的制备导电高分子复合材料的方法。
首先，将导电填料浸泡在溶解高分子的溶液中，使其充分吸收高分子材料。
然后，在干燥过程中，通过高温烘烤使高分子材料凝聚并结合导电填料，形成复合材料。
2. 敲击法：敲击法是制备导电高分子复合材料的一种新方法。
该方法通过在高分子材料表面敲击金属纳米颗粒，将纳米颗粒引入高分子材料中。
这种方法不仅可以实现纳米颗粒的导电功能，还可以增强高分子材料的强度和韧性。
3. 拉伸法：拉伸法是一种利用拉伸过程中材料断裂产生的空隙来引入导电填料的方法。
首先，在高分子材料中添加导电填料，然后进行拉伸过程。
在拉伸过程中，高分子材料会断裂，并在断裂中形成空隙，导电填料会填充到这些空隙中。
通过这种方法制备的导电高分子复合材料具有优异的导电性能。
二、导电高分子复合材料的特性1. 导电性能：由于导电填料的添加，导电高分子复合材料具有优异的导电性能。
导电填料可以是金属纳米颗粒、碳纳米管或导电聚合物，这些材料能够形成导电网络并传导电流。
2. 机械性能：导电高分子复合材料不仅具有导电性能，还保持了高分子材料的机械性能。
高分子材料具有轻质、高强度和韧性的特点，将其与导电填料相结合可以有效增强复合材料的机械性能。
3. 热稳定性：部分导电填料具有优异的热稳定性，因此导电高分子复合材料也具有较好的热稳定性。
这种特性使得导电高分子复合材料在高温环境中能够保持稳定的导电性能。
三、导电高分子复合材料的应用研究1. 电子器件：导电高分子复合材料在电子器件中有着广泛的应用。
例如，导电高分子材料可以用于制备导电电路板、柔性显示屏和聚合物太阳能电池。
