临时用电线路设计及导线截面、分配电箱、开关箱设备选择

编号: STCC-XMB-GD-AQB-007 临时用电安全管理规定版本编制审核批准发布日期目录1 范围 (1)２引用文件 (1)３一般规定 (1)4 临时用电管理 (2)4.1 工程施工临时用电的申请 (2)4.2 临时用电施工组织设计 (2)4.3 配电线路 (3)4.4 配电箱、开关箱及电气元器件 (4)4.5 照明 (5)4.6 防雷 (6)4.7 配电系统 (6)4.8 临时用电设施的施工作业 (7)4.9 临时用电设施的管理与检查 (7)临时用电安全管理规定1 范围本程序对临时用电的管理内容和要求作了规定，以确保临时用电安全，避免人身触电、火灾爆炸及各类电气事故的发生。

本程序适用于大连催化剂工程项目范围内的临时用电管理。

２引用文件建设工程安全生产管理条例JGJ46-2005 施工现场临时用电安全技术规范临时用电安全管理规定（中国石化安[2015]）３一般规定3.1 临时用电不能同时使用两套或两套以上的配电系统，临时用电应采用三级配电系统，二级漏电保护、TN-S接零的保护系统。

3.2 电工必须经过按国家现行标准考核合格后，持证上岗工作，其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。

严禁擅自接用电源，对擅自接用的按严重违章和窃电处理，电气故障应由电工排除。

3.3 安装、巡检；维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。

电工等级应同工程的难易程度和技术复杂性相适应。

3.4 各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：3.4.1 使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，送电前应检查电气装置和保护设施，严禁设备带“缺陷”运转。

3.4.2 保管和维护所用设备，发现问题及时报告解决。

3.4.3 暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。

3.4.4 设备使用完毕或停电时，必须拉闸断电；移动电气设备时，必须经电工切断电源并做妥善处理后进行。

2、确定用电负荷:(1)、混凝土输送泵Kx = 0.3 Cosφ = 0.7 tgφ = 1.02 Pjs= 0.3×75 = 22.5 kWQ js = Pjs× tgφ=22.5×1.02 = 22.95 kvar(2)、强制式混凝土搅拌机Kx = 0.75 Cosφ = 0.85 tgφ = 0.62 Pjs= 0.75×60 = 45 kWQ js = Pjs× tgφ=45×0.62 = 27.89 kvar(3)、配料机Kx = 0.7 Cosφ = 0.3 tgφ = 3.18 Pjs= 0.7×0.3 = 0.21 kWQ js = Pjs× tgφ=0.21×3.18 = 0.67 kvar(4)、平板式振动器Kx = 0.3 Cosφ = 0.7 tgφ = 1.02 Pjs= 0.3×2.2 = 0.66 kWQ js = Pjs× tgφ=0.66×1.02 = 0.67 kvar(5)、插入式振动器Kx = 0.3 Cosφ = 0.7 tgφ = 1.02 Pjs= 0.3×1.6 = 0.48 kWQ js = Pjs× tgφ=0.48×1.02 = 0.49 kvar(6)、插入式振动器Kx = 0.3 Cosφ = 0.7 tgφ = 1.02 Pjs= 0.3×0.8 = 0.24 kWQ js = Pjs× tgφ=0.24×1.02 = 0.24 kvar(7)、交流电焊机Kx = 0.35 Cosφ = 0.4 tgφ = 2.29将J c =50%统一换算到J c1 =100%的额定容量P n = Sn×Cosφ= 76×0.4=30.4kWP e = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×30.4 = 21.5 kWP js = Kx×Pe=0.35×21.5 = 7.52kWQ js = Pjs× tgφ=7.52×2.29 = 17.24 kvar(8)、备用Kx = 0.7 Cosφ = 0.7 tgφ = 1.02 Pjs= 0.7×20 = 14 kWQ js = Pjs× tgφ=14×1.02 = 14.28 kvar(9)总的计算负荷计算，总箱同期系数取 Kx = 0.9 总的有功功率P js = Kx×ΣPjs= 0.9×(22.5+45+0.21+0.66+0.48+0.24+7.52+14) = 81.553kW总的无功功率Q js = Kx×ΣQjs=0.9×(22.95+27.89+0.67+0.67+0.49+0.24+17.24+14.28)= 75.996 kvar总的视在功率S js = ( Pjs2+Qjs2)1/2 = (81.5532+75.9962)1/2 = 111.473 kVA总的计算电流计算I js = Sjs/(1.732×Ue) = 111.473/(1.732×0.38) = 169.371 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

施工现场临时用电安全生产检查施工现场临时用电是指在施工过程中，需要临时设置的用电设备和用电线路。

由于施工现场的特殊性，临时用电安全生产检查至关重要。

本文将从以下几个方面进行探讨：一、临时用电设备和线路的设置1. 安全距离：临时用电线路应与现场工作区域保持一定的安全距离，避免电线被损坏或人员触电的风险。

2. 保护措施：临时用电设备应有过载保护、漏电保护、短路保护等安全设施。

同时，临时用电线路的接地也是十分重要的，应确保接地良好，避免电流过大造成触电事故。

3. 防水防潮措施：施工现场经常面临水泥、水池等潮湿环境，临时用电设备应采取防水防潮措施，如增加防护盒、封闭接线盒等。

二、施工现场用电设备的操作安全1. 设备的正确使用：施工人员应熟悉和掌握临时用电设备的使用方法和注意事项，严禁未受过培训的人员操作电器设备。

2. 使用规范：施工现场临时用电设备的使用过程中，应按照规定使用电源开关，严禁私拉乱接电线，避免造成电器线路短路、漏电等安全事故。

3. 存放整理：临时用电设备使用完毕后，应及时存放整理，确保设备良好状态，避免遗留在施工现场造成其他危险。

三、安全用电管理1. 专人管理：施工现场应有专职的电工或电器管理人员，负责临时用电设备和线路的日常管理和维护工作，及时发现和排除潜在的安全隐患。

2. 定期维护：临时用电设备和线路应定期进行检查和维护，确保设备和线路的良好状态，避免因老化或损坏引发电器火灾或其他安全事故。

3. 监督检查：施工单位应加强对临时用电设备和线路的监督检查，定期进行巡视和抽查，对存在的问题及时纠正并整改。

四、安全教育培训1. 培训意识：施工单位应加强对施工人员的安全教育培训，提高其对临时用电安全的意识和认识，使其能够正确使用临时用电设备和线路，避免安全事故的发生。

2. 安全操作培训：施工单位应组织相关人员进行临时用电设备和线路的操作培训，确保每位施工人员都熟悉临时用电设备的使用方法、操作规范及安全措施。

临时用电安全管理规范1 目的与范围1.1 目的为规范临时用电管理，避免触电、电气火灾等事故的发生，制定本规范。

1.2 适用范围本规范适用于公司及所属各单位，包括公司控股的企业，以及为公司服务的承包商。

2 术语和定义2.1 临时用电线路在380/220V供电系统中，短期使用且不宜按照电气安装规程安装的，用于临时性供电的电缆、电线、电气开关、设备等，称临时用电线路。

使用按标准成套配（购）置的，有插头、连线、插座的专用接线排和接线盘接线的，不列入临时用电线路范围。

2.2 临时用电采用临时用电线路供电的称为临时用电。

2.3 三相五线制是指在380/220V中性点接地供电系统中，采用工作零线与保护零线分开的一种供电方式。

3 职责3.1 公司生产主管部门组织制定、管理和维护本规范，并督导实施。

3.2 公司所属各单位组织推行、实施本规范，并提供相关资源保障。

3.3 公司所属各单位生产管理部门负责本规范在本单位的运行督导。

3.4 公司所属各单位HSE部门对本规范的执行提供咨询、支持和审核。

4 管理要求4.1 基本要求4.1.1临时用电实行作业许可制度，办理临时用电许可证（参见附录A）。

4.1.2 临时用电线路安装前，应由电气专业人员制定方案，确定线路敷设方式、线路走向、电线及开关的规格型号等。

4.1.3 临时用电设备在5台及以上或设备总容量在50kW及以上的，应在现场勘察的基础上，制定临时用电施工方案。

临时用电施工方案应包括以下内容：——确定电源进线，变电所或配电室、配电装置、用电设备位置及线路走向；——负荷计算；——选择导线截面、电器的类型和规格；——设计配电系统，绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；——临时用电线路设备接线、拆除方案；——安全用电技术措施和电气防火措施。

4.1.4 临时用电线路的安装、维修、拆除，应由电气专业人员实施。

4.1.5 在开关上接引、拆除临时用电线路时，应执行上锁挂签制度。

施工现场临时用电组织设计一、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-934、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况：1）改造后功能布局如下：2）外檐项目拟对建筑外墙修缮加固，若有拆除部位需按现状恢复，现状铝板及石材幕墙更换，现状主入口处楼梯间二层至八层外墙新增石材幕墙，增加屋面保温层，重做屋面防水，并对外门窗、雨水管进行维修更换，对台阶、坡道、散水等损坏的部位进行修缮。

3）结构加固依据《抗震鉴定标准》、《鉴定报告》及国家相关规范对整楼进行全面抗震加固补强及修复，包括但不限于《鉴定报告》中提到的结构加固内容。

4）消防工程主体建筑增设一部室内封闭楼梯间；在室外既有的地下消防水箱间旁，新增消防水箱间；并在屋顶增设水箱间。

5）电梯工程项目拟在建筑室内安装2部垂直电梯，其中1部电梯为更换现状电梯，另1部电梯为新增电梯。

1部为消防电梯兼作无障碍电梯，另1部为客梯，载重量均为1T。

6）给排水工程给水系统：本工程所在地市政水压0.20MPa，水源为两路DN200市政给水管，满足生活及消防的市政给水管网要求。

中水系统：本工程所在地市政水压0.20MPa，水源为DN150市政中水管。

中水系统为市政直供，室外设置水表井。

污水系统：室外化粪井前管道根据室内污水系统调整情况进行调整；室外化粪井后管道利旧，不改造。

雨水系统：室外雨水系统均为利旧，不改造。

消防给排水系统：本工程为高层公建，应设置室内消火栓系统，室外消火栓系统，自动喷水灭火系统，并在室内配置建筑灭火器。

7）暖通系统本工程供暖热媒及补水由首层换热站提供，供回水温度80～60℃。

辐射供暖系统末端分配器前设置混水设备，混水后供回水温度为50～40℃。

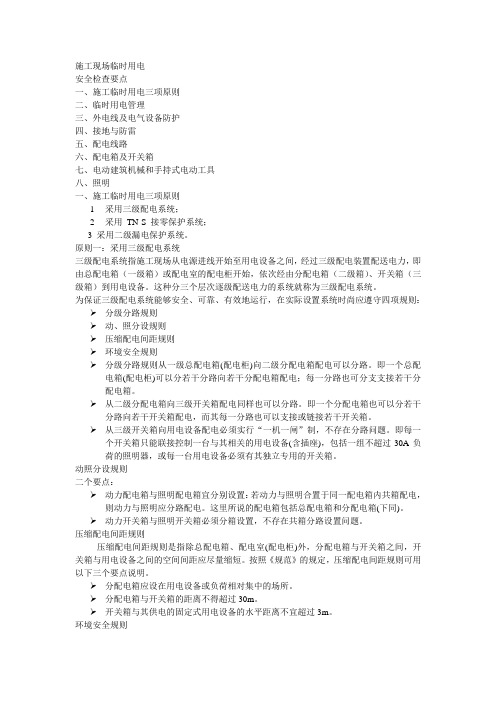

施工现场临时用电安全检查要点一、施工临时用电三项原则二、临时用电管理三、外电线及电气设备防护四、接地与防雷五、配电线路六、配电箱及开关箱七、电动建筑机械和手持式电动工具八、照明一、施工临时用电三项原则1采用三级配电系统；2采用TN-S 接零保护系统；3 采用二级漏电保护系统。

原则一：采用三级配电系统三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。

这种分三个层次逐级配送电力的系统就称为三级配电系统。

为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：➢分级分路规则➢动、照分设规则➢压缩配电间距规则➢环境安全规则➢分级分路规则从一级总配电箱(配电柜)向二级分配电箱配电可以分路。

即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。

➢从二级分配电箱向三级开关箱配电同样也可以分路。

即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。

➢从三级开关箱向用电设备配电必须实行“一机一闸”制，不存在分路问题。

即每一个开关箱只能联接控制一台与其相关的用电设备(含插座)，包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。

动照分设规则二个要点：➢动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。

这里所说的配电箱包括总配电箱和分配电箱(下同)。

➢动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。

压缩配电间距规则压缩配电间距规则是指除总配电箱、配电室(配电柜)外，分配电箱与开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。

按照《规范》的规定，压缩配电间距规则可用以下三个要点说明。

➢分配电箱应设在用电设备或负荷相对集中的场所。

现场临时用水用电方案一、工程概况二、施工临时给排水设计1、水源基本情况施工用水从附近业主提供的上水管接口接驳点，经总阀、水表与主电缆并行至施工场地。

施工给水管路采用Ф50ｍｍ的PVC管。

2、临时供水方式现场施工给水管路用Ф50ｍｍ的PVC管，经预埋在横跨竹园路的钢套管后，沿东北侧接入施工场地。

为方便施工用水，在施工场地内，主水管临时围蔽每相隔15ｍ设一个给水处，各装一只Ф50ｍｍ和Ф20ｍｍ的闸阀接头。

施工设施给水根据用水量需求，敷设适当直径的给水支管路。

在施工场地和生活区布置适量的消防水管接口及消防器材。

3、排水方案为确保施工场地及周边地方环境整洁，达到文明施工和标准化要求，在施工场地内建立有效的排水和污水处理系统，并与附近地区的城市污水管网连通，严禁施工污水外流，污染环境。

〈1〉工地排水采用明沟排水系统，明沟沿工地围蔽构筑，每隔30ｍ左右设置一个集水坑。

〈2〉施工污水经过明沟集流，三级沉淀池沉淀，达到排放标准后才排入附近地区的排水系统。

4、现场用水的保证措施（1）、为了施工用水的可靠性和保障性，使施工生产顺利进行，项目部组织专门的管理机构，加强管理。

（2）、对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源创造效益有正确的理解和认识。

（3）、现场供用水管的安装维修由专业电工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。

（4）现场供水系统应保持正常完好，所用管件、线路应符合产品质量要求；施工中应安排专人对供水系统及其配套设施进行检查、维修，避免产生跑、冒、滴、漏或出现安全隐患而引发安全和环境事故。

水电管理人员在每周一次巡查中如发现跑、冒、滴、漏现象，应立即组织抢修，杜绝浪费。

三、施工临时用电设计1、施工用电编制依据根据JGJ46-2005《施工现场临时用电安全技术规范》及建筑施工安全检查标准(JGJ59-99)。

2、方案设计说明根据招标说明，建设单位提供了一个容量为1050KVA的箱变，箱内提供4个额定电流均为400A的总漏电断路器。

施工临时用电安全管理要点(一) 外电线路防护外电线路主要指不为施工现场专用的原来已经存在的高压或低压配电线路，外电线路一般为架空线路，个别现场也会遇到地下电缆。

由于外电线路位置已经固定，所以施工过程中必须与外电线路保持一定安全距离，当因受现场作业条件限制达不到安全距离时，必须采取屏护措施，防止发生因碰触造成的触电事故。

1、《施工现场临时用电安全技术规范》(以下简称《规范》)规定在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2、在建工程(含脚手架)的周边与外电架空线路的边线之间必须保持安全操作距离,《规范》规定了最小安全操作距离见下表外电线路电压等级(kv)<11~1035~110220330~500最小安全操作距离(m) 4.0 6.08.01015这里面主要考虑了两因素：⑴一是必要的安全距离。

尤其是高压线路，由于周围存在的强电场的电感应所致，使附近的导体产生电感应，附近的空气也在电场中被极化，而且电压等级越高电极化就越强，所以必须保持一定安全距离，随电压等级增强，安全距离也相应加大。

⑵二是安全操作距离。

考虑到施工现场属动态管理，不像建成后的建筑物与线路距离为静态。

施工现场作业过程，特别像操作中的安全无法保障，所以这里的“安全距离”在施工现场就变成“安全操作距离”了，除了必要的安全距离外，还要考虑作业条件的因素，所以距离又加大了。

3、当由于条件所限不满足最小安全操作距离时，必须采取绝缘隔离防护措施，如设置防护性遮拦、栅栏，并应悬挂醒目警告标志。

⑴在施工现场一般采取搭设防护架，其材料应使用木质等绝缘性材料，当使用钢管等金属材料时，应作良好的接地。

防护架距≤10KV外电线路一般不得小于 1.7m，距35KV外电线路的距离不得小于2m。

必须停电搭设(拆除时也要停电)。

防护架作业区较近时，应用硬质绝缘材料封严，防止脚手管、钢筋等误穿越触电。

⑵当架空线路在塔吊等起重机的作业半径范围时，其线路的上方也应有防护措施，搭设成门型，其顶部可用5cm厚木板或相当5cm木板强度的材料盖严。

一、编制依据为确保管网施工过程中的临时用电安全，依据《施工现场临时用电安全技术规范》（JGJ46-2013）、《低压配电设计规范》等相关国家标准和规范，结合本工程实际情况，特制定本专项方案。

二、用电管理1. 用电组织设计：根据施工现场实际情况，编制临时用电施工组织设计，明确电源进线、总配电箱（柜）、分配电箱的位置及线路走向，确保用电安全。

2. 用电设备选择：根据施工需求，选择合适的用电设备，包括电缆、电线、配电箱、开关箱等，确保设备质量符合国家标准。

3. 用电线路敷设：按照规范要求，敷设用电线路，采用符合标准的电缆和电线，确保线路安全可靠。

4. 接地保护：严格执行接地保护措施，确保接地电阻符合要求，防止因接地不良导致触电事故。

三、安全用电技术措施1. 安全用电宣传：对施工人员进行安全用电知识培训，提高安全意识。

2. 用电设备维护：定期检查用电设备，发现故障及时维修或更换，确保设备正常运行。

3. 电气防火措施：配备必要的消防器材，制定电气火灾应急预案，确保发生火灾时能够迅速应对。

4. 现场监控：设置专人负责现场用电安全监控，发现问题及时处理。

四、临时用电施工组织设计1. 现场勘探：对施工现场进行勘探，确定电源进线、总配电箱（柜）、分配电箱的位置及线路走向。

2. 负荷计算：根据施工需求，进行负荷计算，选择合适的导线截面和电器类型、规格。

3. 电气图纸绘制：绘制电气平面图、立面图和接线系统图，明确用电线路和设备布置。

4. 安全用电技术措施和电气防火措施制定：根据规范要求，制定安全用电技术措施和电气防火措施，确保用电安全。

五、施工临时用电安全应急预案1. 事故分类：根据可能发生的事故类型，如触电、火灾等，制定相应的应急预案。

2. 应急处理措施：明确事故发生时的应急处理措施，如切断电源、灭火、救援等。

3. 应急演练：定期组织应急演练，提高应对突发事件的能力。

六、总结本专项方案旨在确保管网施工过程中的临时用电安全，提高施工人员的安全意识，降低事故发生风险。

施工现场临时用电安全技术规定为确保施工现场临时用电的安全，以下是一些常见的技术规定：1. 临时用电应由专业电工负责安装和维护，不得由非专业人员擅自操作。

2. 施工现场临时用电应按照国家标准和相关电气安全规范进行设计和施工。

3. 临时用电应有专门的供电设备，并且设有过载保护、漏电保护、短路保护等必要的电气保护装置。

4. 临时用电设备应符合国家标准，在施工现场应经过必要的检测和验收。

5. 临时用电设备应与其他设备（如临时用电设备、电焊机等）分开布置，避免不同设备之间的干扰和交叉影响。

6. 临时用电设备及线路应定期检查和维护，确保设备和线路的安全可靠。

7. 临时用电设备和线路的接地应符合相关要求，确保设备和人员的安全。

8. 临时用电设备和线路应固定牢固，避免因为设备和线路的松动或移位导致的意外事故。

9. 临时用电设备和线路应设置明显的警示标识，包括电压、电流、功率等参数以及安全使用注意事项。

10. 在施工现场应设置专门的管理和监控人员，负责监督和管理临时用电设备的使用安全。

这些规定仅是一些基本的技术规范，实际应根据具体情况制定详细的施工现场临时用电安全管理制度，并严格执行。

只有确保临时用电设备的安全可靠，才能避免电气事故的发生，保障施工现场的安全。

施工现场临时用电安全技术规定（二）第一章总则第一条为确保施工现场临时用电安全，保障人身安全和财产安全，特制定本规定。

第二条本规定适用于施工现场临时用电安全管理工作。

第三条施工现场临时用电安全管理工作，应按照规范、合理、安全的原则进行。

第四条施工现场临时用电安全管理工作，应遵循“安全第一、预防为主、综合治理”的原则。

第五条施工现场临时用电安全管理工作，应有专人负责，建立相应的安全管理制度和操作规程。

第二章施工现场临时用电设备安全管理第六条施工现场临时用电设备应符合国家及行业标准，严禁使用已报废或不合格的设备。

第七条施工现场临时用电设备应有专人负责，定期检查、维护保养或定时送检。
