根据自吸泵参数和自吸泵吸程选出自吸泵型号

自吸泵参数自吸泵是一种常用的离心泵，它具有自吸能力，能够在无液态或部分液态的情况下将液体吸入。

自吸泵参数是指在选择和使用自吸泵时需要考虑的各项指标和参数。

本文将详细介绍自吸泵的参数及其相关知识。

1. 流量参数流量是自吸泵最重要的参数之一，它表示单位时间内通过自吸泵的液体体积。

流量参数通常用Q表示，单位为立方米/小时(m^3/h)或升/秒(L/s)。

在选择自吸泵时，需要根据工艺要求和实际需求确定所需的流量范围。

2. 扬程参数扬程是指自吸泵能够提供的液体抬升高度，也可以理解为自吸泵所能克服的液体阻力。

扬程参数通常用H表示，单位为米(m)。

在选择自吸泵时，需要根据实际工作条件和输送距离确定所需的扬程范围。

3. 功率参数功率是指自吸泵所需的能量消耗，它与流量和扬程密切相关。

功率参数通常用P表示，单位为千瓦(kW)或马力(hp)。

在选择自吸泵时，需要根据所需的流量和扬程确定所需的功率范围。

4. 转速参数转速是指自吸泵转子的旋转速度，它对自吸泵的性能和工作效率有很大影响。

转速参数通常用n表示，单位为转/分(rpm)。

在选择自吸泵时，需要根据流量、扬程和功率要求确定所需的转速范围。

5. 进出口直径参数进出口直径是指自吸泵进出口管道的直径，它对流量和扬程有直接影响。

进出口直径参数通常用DN表示，单位为毫米(mm)。

在选择自吸泵时，需要根据所需的流量和扬程确定所需的进出口直径范围。

6. 自吸高度参数自吸高度是指自吸泵能够达到的最大吸程高度，也可以理解为自吸泵能够克服的液体重力。

自吸高度参数通常用Hs表示，单位为米(m)。

在选择自吸泵时，需要根据实际工作条件和液体高度确定所需的自吸高度范围。

7. 温度参数温度是指自吸泵输送液体的温度，它对自吸泵的材质和密封系统有很大影响。

温度参数通常用T表示，单位为摄氏度(℃)。

在选择自吸泵时，需要根据液体温度确定所需的材质和密封系统。

8. 材质参数材质是指自吸泵的主要构成部分的材料，它对自吸泵的耐腐蚀性和使用寿命有很大影响。

自吸泵应该怎样选型及选型举例
自吸泵选型举例：例如北方旱田区一农户有耕地40亩全部种植小麦时，要求一周内全部灌溉一遍。

每亩用水量60m3，已测得动水位距地面垂直高度为5米，地面距灌区垂直高度为6m，那么农户应选择什么规格自吸泵工作呢?
1、计算自吸泵所需扬程
损失总扬程按30%考虑则H=(5+6)×1.3=14.3(m)
2、计算自吸泵所需吸水扬程
吸水扬程损失按2m考虑则H吸=5+2=7(m)
查国家标准水泵规格表可选自吸离心泵型号65ZX50-160型，它的额定流量为25m3/h，配套动力转速为2900r/min。

对于大面积的灌区选用水泵时流量是首先考虑的指标，一般要建立泵站，单台泵工作时要求大口径水泵，易出现故障停机造成损失，可选用同型号多台泵的形式，自吸泵选型举例如下.
某灌区有水田1500亩，轮灌天数为4天，每亩一次灌水为30m3，利用渠水灌溉水泵安装高度距水源垂直高度为3.5m，压水扬程要求7m，问选用什么类型自吸泵合适。

1、计算所需流量
昼夜开机时间取20小时，利用系数η取0.8，则
2、计算所需扬程
损失总扬程按30%考虑则H=(3.5+7)×1.3=13.6(m)
3、计算所需吸水扬程
吸水扬程损失按2m考虑则H吸=3.5+2=5.5(m)
查国家标准水泵规格表，可选用博禹的强自吸泵产品型号200BYXZXW350-22-37-4型两台建立泵站，它的额定流量每台(合350m3/h)扬程22m允许吸上真空高度6m可满足要求。

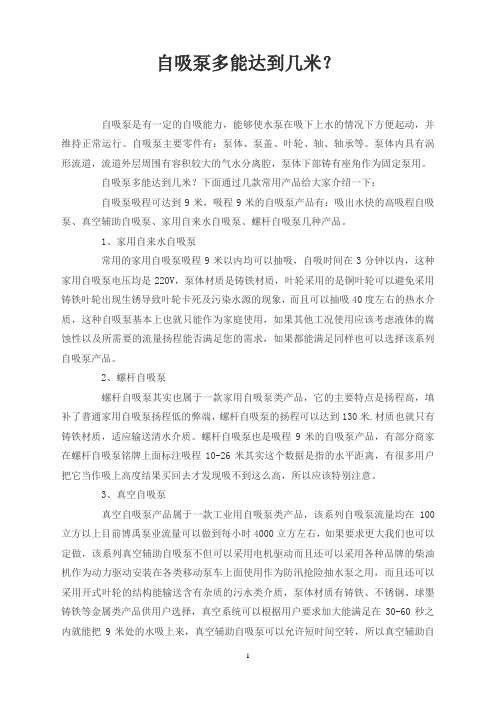

自吸泵多能达到几米？自吸泵是有一定的自吸能力，能够使水泵在吸下上水的情况下方便起动，并维持正常运行。

自吸泵主要零件有：泵体、泵盖、叶轮、轴、轴承等。

泵体内具有涡形流道，流道外层周围有容积较大的气水分离腔，泵体下部铸有座角作为固定泵用。

自吸泵多能达到几米？下面通过几款常用产品给大家介绍一下：自吸泵吸程可达到9米，吸程9米的自吸泵产品有：吸出水快的高吸程自吸泵、真空辅助自吸泵、家用自来水自吸泵、螺杆自吸泵几种产品。

1、家用自来水自吸泵常用的家用自吸泵吸程9米以内均可以抽吸，自吸时间在3分钟以内，这种家用自吸泵电压均是220V，泵体材质是铸铁材质，叶轮采用的是铜叶轮可以避免采用铸铁叶轮出现生锈导致叶轮卡死及污染水源的现象，而且可以抽吸40度左右的热水介质，这种自吸泵基本上也就只能作为家庭使用，如果其他工况使用应该考虑液体的腐蚀性以及所需要的流量扬程能否满足您的需求，如果都能满足同样也可以选择该系列自吸泵产品。

2、螺杆自吸泵螺杆自吸泵其实也属于一款家用自吸泵类产品，它的主要特点是扬程高，填补了普通家用自吸泵扬程低的弊端，螺杆自吸泵的扬程可以达到130米.材质也就只有铸铁材质，适应输送清水介质。

螺杆自吸泵也是吸程9米的自吸泵产品，有部分商家在螺杆自吸泵铭牌上面标注吸程10-26米其实这个数据是指的水平距离，有很多用户把它当作吸上高度结果买回去才发现吸不到这么高，所以应该特别注意。

3、真空自吸泵真空自吸泵产品属于一款工业用自吸泵类产品，该系列自吸泵流量均在100立方以上目前博禹泵业流量可以做到每小时4000立方左右，如果要求更大我们也可以定做，该系列真空辅助自吸泵不但可以采用电机驱动而且还可以采用各种品牌的柴油机作为动力驱动安装在各类移动泵车上面使用作为防汛抢险抽水泵之用，而且还可以采用开式叶轮的结构能输送含有杂质的污水类介质，泵体材质有铸铁、不锈钢、球墨铸铁等金属类产品供用户选择，真空系统可以根据用户要求加大能满足在30-60秒之内就能把9米处的水吸上来，真空辅助自吸泵可以允许短时间空转，所以真空辅助自吸泵是一款的防汛抢险泵类产品。

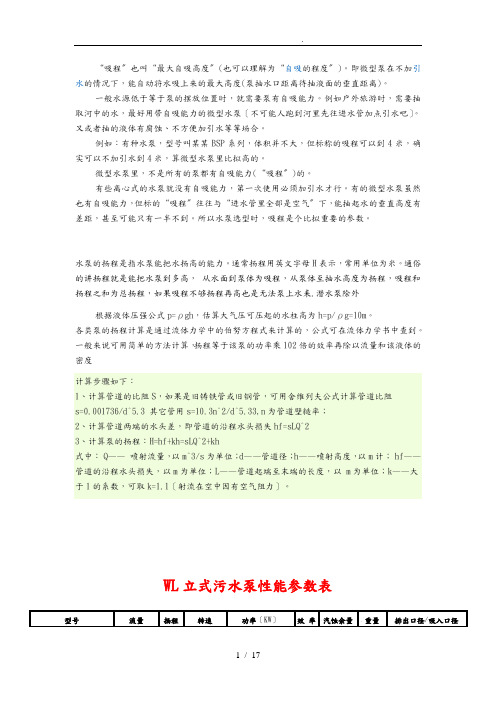

“吸程〞也叫“最大自吸高度〞(也可以理解为“自吸的程度〞)。

即微型泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。

一般水源低于等于泵的摆放位置时，就需要泵有自吸能力。

例如户外旅游时，需要抽取河中的水，最好用带自吸能力的微型水泵〔不可能人跑到河里先往进水管加点引水吧〕。

又或者抽的液体有腐蚀、不方便加引水等等场合。

例如：有种水泵，型号叫某某BSP系列，体积并不大，但标称的吸程可以到4米，确实可以不加引水到4米，算微型水泵里比拟高的。

微型水泵里，不是所有的泵都有自吸能力(“吸程〞)的。

有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。

有的微型水泵虽然也有自吸能力，但标的“吸程〞往往与“进水管里全部是空气〞下，能抽起水的垂直高度有差距，甚至可能只有一半不到。

所以水泵选型时，吸程是个比拟重要的参数。

水泵的扬程是指水泵能把水扬高的能力。

通常扬程用英文字母H表示，常用单位为米。

通俗的讲扬程就是能把水泵到多高，从水面到泵体为吸程，从泵体至抽水高度为扬程，吸程和扬程之和为总扬程，如果吸程不够扬程再高也是无法泵上水耒.潜水泵除外根据液体压强公式p=ρg h，估算大气压可压起的水柱高为h=p/ρg=10m。

各类泵的扬程计算是通过流体力学中的伯努方程式来计算的，公式可在流体力学书中查到。

一般来说可用简单的方法计算，扬程等于该泵的功率乘102倍的效率再除以流量和该液体的密度计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 其它管用s=10.3n^2/d^5.33,n为管道壁糙率；2、计算管道两端的水头差，即管道的沿程水头损失hf=sLQ^23、计算泵的扬程：H=hf+kh=sLQ^2+kh式中： Q——喷射流量，以m^3/s为单位；d——管道径；h——喷射高度，以m计； hf——管道的沿程水头损失，以m为单位；L——管道起端至末端的长度，以 m为单位；k——大于1的系数，可取k=1.1〔射流在空中因有空气阻力〕。

【FPZ型塑料自吸泵,自吸式污水泵】产品：【FPZ型塑料自吸泵,自吸式污水泵】产品概述：生产的FPZ自吸泵采用增强聚丙烯(CFR-PP)一次注塑成型，机械强度高，耐侵蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。

只需在第一次开机前灌引液，以后没必要重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的最佳产品。

CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。

【FPZ型塑料自吸泵,自吸式污水泵】型号意义：【FPZ型塑料自吸泵,自吸式污水泵】产品特点：FPZ型塑料自吸泵具有体积小、重量轻、结构简单、利用方便、效率高，价钱低。

泵体内腔滑腻，叶轮为闭式，采用机械密封和耐橡胶圈密封等二种，全轴为不锈钢用套筒式连接。

输送介质温度为-20℃~80℃，流量：4-25m3/h 扬程：7-25m转速2900r/min【FPZ型塑料自吸泵,自吸式污水泵】主要用途：FPZ型塑料自吸泵主要用于输送酸，碱，盐等侵蚀性液体，但不得用于输送若干对ABS工程塑料有显高作用的化学品，如芳烃、脂肪烃的卤素衍生物，酮类及浓酸碱等。

【FPZ型塑料自吸泵,自吸式污水泵】性能参数：【FPZ型塑料自吸泵,自吸式污水泵】结构示用意：声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考如何选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置和操作运转条件等。

一、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

二、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和适合泵的类型：化学性质，主要指液体介质的化学侵蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

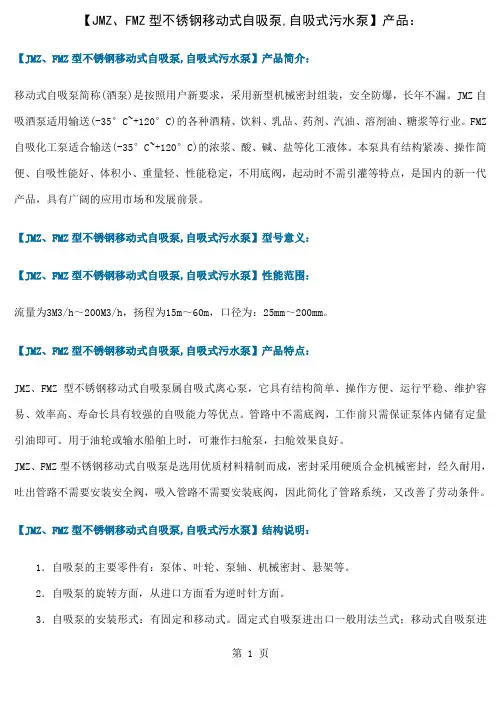

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品：【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品简介：移动式自吸泵简称(酒泵)是按照用户新要求，采用新型机械密封组装，安全防爆，长年不漏。

JMZ自吸酒泵适用输送(-35°C~+120°C)的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。

FMZ 自吸化工泵适合输送(-35°C~+120°C)的浓浆、酸、碱、盐等化工液体。

本泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定，不用底阀，起动时不需引灌等特点，是国内的新一代产品，具有广阔的应用市场和发展前景。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】型号意义：【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】性能范围：流量为3M3/h～200M3/h，扬程为15m～60m，口径为：25mm～200mm。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品特点：JMZ、FMZ型不锈钢移动式自吸泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

JMZ、FMZ型不锈钢移动式自吸泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】结构说明：1．自吸泵的主要零件有：泵体、叶轮、泵轴、机械密封、悬架等。

2．自吸泵的旋转方面，从进口方面看为逆时针方面。

3．自吸泵的安装形式：有固定和移动式。

固定式自吸泵进出口一般用法兰式；移动式自吸泵进出口一般用束节式。

(注意：固定式水泵法兰一般才用6公斤压力法兰)。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】结构图：1束节式盖头9机械密封2放液螺丝10轴承体3阻水阀11油咀4叶轮螺母12泵轴5束节式出口13轴承6泵体14压盖7叶轮15联轴器8泵盖16弹性块【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】性能参数：名称输送酒类、饮料、汽油、乳品型号主要性能参数输送酸、碱、浓浆及高温液体的型号配套功率(KW)进口(mm)出口(mm)流量(m3／h)扬程(H)吸程(m)转速(r／min)自吸泵25JMZ-2225253225290025FMZ-22 1.1 25JMZ-3025253306290025FMZ-30 1.5 40JMZ-2240256225290040FMZ-22 1.5 40JMZ-3040256306290040FMZ-30 2.2 40JMZ-4040256406290040FMZ-403 50JMZ-22504012225290050FMZ-22 2.2 50JMZ-30T505020306290050FMZ-304【JMZ、FMZ型不锈钢移动式自吸泵】性能曲线图：【JMZ、FMZ型不锈钢移动式自吸泵】安装尺寸图：【JMZ、FMZ型不锈钢移动式自吸泵】使用说明：1.本单位泵出厂时一般都已配好三相电机，用户接上380V电源，转向正确，便可使用。

自吸泵选型计算公式自吸泵是一种常见的抽水设备，在很多领域都有广泛的应用。

要想选到合适的自吸泵，就得搞清楚选型计算公式，这可关系到它能不能高效稳定地工作。

咱先来说说自吸泵选型的重要性。

就拿我之前在一个工厂的经历来说吧，那时候厂里的自吸泵老是出问题，不是抽不上水，就是效率极低，搞得生产都受到了影响。

后来一查，原来是选型没选对！这就好比让一个小孩去干大人的重活，能不累垮嘛。

自吸泵选型的计算公式，主要涉及到流量、扬程、功率这些关键参数。

流量呢，简单说就是单位时间内通过泵的液体体积，这就好比一条河，流量大，水流就多。

扬程呢，指的是泵能够把液体提升的高度，就像你爬山，爬得越高，扬程就越大。

功率嘛，就是泵干活儿需要的力气，力气大，干活儿就更带劲。

流量的计算公式是：Q = V × t ，其中 Q 表示流量，V 是体积，t 是时间。

比如说，在 10 秒钟内抽了 5 立方米的水，那流量就是 5÷10 =0.5 立方米每秒。

扬程的计算就稍微复杂点啦。

要考虑液体的比重、管道的阻力、垂直高度等等。

一般来说，总扬程 = 实际扬程 + 损失扬程。

实际扬程就是你要把水提升的高度，损失扬程得考虑管道的摩擦、弯头的阻力这些因素。

功率的计算也有讲究，P = ρgQH/η ，这里面 P 是功率，ρ 是液体密度，g 是重力加速度，Q 是流量，H 是扬程，η 是泵的效率。

我还记得有一次，给一个小型农场选自吸泵。

农场主跟我说，他要灌溉一大片果园，需要足够的水量。

我就按照上面的公式，仔细计算了流量和扬程。

还特意去果园实地查看了管道的长度和布置，考虑了可能的阻力损失。

最后选了一台功率合适的自吸泵，那效果，杠杠的！果园的灌溉问题完美解决，农场主笑得合不拢嘴。

在实际选型的时候，可不能光靠公式生搬硬套。

还得考虑很多实际情况，比如水质的情况、温度的影响、安装环境等等。

而且不同厂家的自吸泵，性能也会有些差异，所以得多比较、多了解。

总之，自吸泵选型计算公式是个重要的工具，但要用好它，还得结合实际，用心去琢磨。

常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。

型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。

参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。

2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。

型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。

参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。

3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。

型号：IH50 32 160，各数字代表的含义与 IS 型类似。

参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。

二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。

1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。

型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。

参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。

2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。

型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

自吸泵型号特点及选型一、概述WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温耐压、一次引流、终生自吸等多种功能。

目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共一千余种规格。

在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

二、独特的优点1、采用泵用连环式多面离心密封装置，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了跑、冒、滴、漏，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。

2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。

3、移植真空泵原理，自吸性能稳定可靠，特别是采用电动空气控制阀，真正实现了一次引流，终生自吸。

4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。

5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

三、不同造型的用途特点长方型、圆锥型为您提供了不同形式的安装选择余地;防爆型适用于易燃、易爆环境;户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿;推车移动型可将水泵推移到您所需要的工位上作业。

四、关于配套电机功率为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级。

您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件是：连续运行，吸程，流量，扬程三项性能均需达标(选定型号的规定标准); B级工况条件是：连续运行，三项性能只需两项达标; C级工况条件是：连续运行，三项性能只需一项达标;五、选型方法(1)性能参数表中类别代码栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

材质符号栏中T、G、PP、BXG四组字母分别代表：铁、钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)四种材质。

【WFB型无密封自控自吸泵,自吸式污水泵】产品：【WFB型无密封自控自吸泵,自吸式污水泵】产品简介：WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。

该产品具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。

产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。

各种不同造型多种规格。

本产品具有高效节能，结构独特等功能。

产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

【WFB型无密封自控自吸泵,自吸式污水泵】型号意义：【WFB型无密封自控自吸泵,自吸式污水泵】产品特点：1.WFB型无密封自控自吸泵产品特点无密封自控自吸泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。

替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。

是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。

2.WFB型无密封自控自吸泵的优点无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。

移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。

具有优越的自控功能、可与相关控制系统配套实现高度自动化。

3.WFB型无密封自控自吸泵造型分类及用途特点●造型分类：性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

“材质符号”栏中G、PP、BXG、Mo2Ti、316L五组字母分别代表：Q235钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)等五种材质。

●用途特点：长方型、圆锥型可根据现场的安装空间进行选择；防爆型适用于易燃、易爆环境；户外型配套户外电机，可在露天场合使用工作；推车移动型可随时更换工作场地。

【WFB型无密封自控自吸泵,自吸式污水泵】性能参数范围：●转速：2900 r／min，1450r／min ●吸液口径：16～800 mm ●流量：0.75～685 0m3／h●介质温度：-40℃～180℃ ●扬程：4～130m ●自吸深度：2.5～7 m●出液口径：10～ 600mm ●环境温度：≤40℃ ●工作压力：≤1.6 MPa【WFB型无密封自控自吸泵,自吸式污水泵】电机功率说明：为了合理的配套电机，我们借鉴发达国家的经验，把水泵分为A、B、C三种工况等级，该样本中的配套电机功率，是根据A级等级匹配的。
