下载文档原格式
浅议青海盐渍土地区道路病害及防治作者：郝英玲来源：《装饰装修天地》2016年第03期摘要：盐渍土作为路基填料稍有处理不当就会出现路面翻浆、盐胀、溶蚀以及路基次生盐渍化等特殊的工程病害。
本文分析了盐渍土的工程特性，介绍了青海盐渍土地区盐渍土对公路路基的危害，提出了盐渍土地区道路病害主要防治措施，可为今后青海地区盐渍土公路建设提供参考依据。
关键词：公路；盐渍土；灾害；防治措施我国西部广泛分布有盐渍土地层，新疆、青海及内蒙等地深居内陆，地形封闭，气候干旱，盐渍土分布范围广，面积大。
盐渍士和土壤盐渍化是公路路基失效、破坏的主要原因，对公路工程的建设危害性很大 [1]。
盐胀、冻胀使公路路基、路面每年都随季节产生不同程度的破坏，造成很大的经济损失[2]。
盐渍土在青海省海西地区分布广泛，在公路工程施工中存在许多特殊问题，许多公路受盐渍化影响，形成严重病害。
因此，深入开展盐渍土工程灾害产生机理及其防治措施的研究，避免或减少盐渍土造成的损害，对保证工程建设的安全运行有着十分重要的意义。
一、盐渍土的特性盐渍土是不同程度盐化土、碱化土的总称。
根据《公路路基施工技术规范》[3]（JTJ033-95）9.4.1的规定，当1m内的地表土层的土易溶盐含量大于0.5%时，土的性质开始受到盐分的影响而发生改变，称为盐渍土[4]。
从盐渍土的盐分化学组成来看，有氯化物盐渍土、硫酸盐盐渍土、碳酸盐盐渍土等。
盐溃土对公路工程常用的钢筋、混凝土和石料等建筑材料均具有不同程度的侵蚀和腐蚀作用。
氯盐具有强烈的吸湿性和保湿性。
用氯盐渍土填筑的路基，易吸水软化，降低路基土体强度。
碱性盐渍土具有膨胀。
碱性盐渍土往往含有大量的吸附性阳离子，遇水胶体颗粒和吸附性阳离子相互作用，在胶体颗粒与粘土颗粒周围形成结合水膜，减少颗粒间的凝聚力，使其相互分离，而引起土体膨胀。
硫酸盐渍土的主要盐质为硫酸钠。
当温度达到32℃以上时，开始脱水，体积缩小；当温度低于32.4℃时，便吸水结晶，体积开始增大。

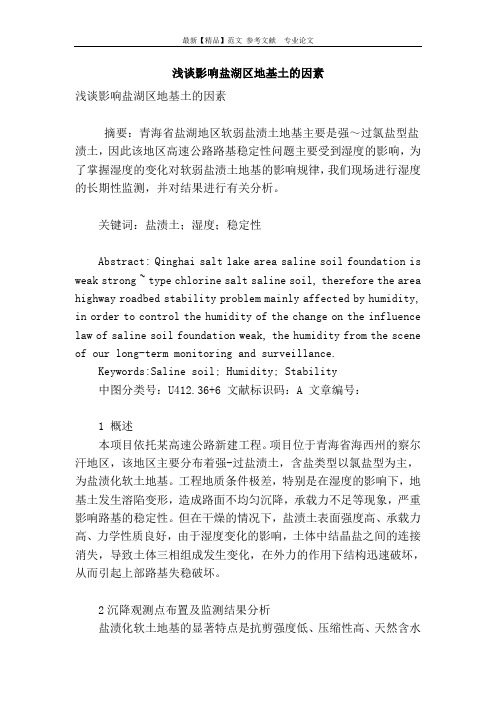

浅谈影响盐湖区地基土的因素浅谈影响盐湖区地基土的因素摘要：青海省盐湖地区软弱盐渍土地基主要是强～过氯盐型盐渍土，因此该地区高速公路路基稳定性问题主要受到湿度的影响，为了掌握湿度的变化对软弱盐渍土地基的影响规律，我们现场进行湿度的长期性监测，并对结果进行有关分析。
关键词：盐渍土；湿度；稳定性Abstract: Qinghai salt lake area saline soil foundation is weak strong ~ type chlorine salt saline soil, therefore the area highway roadbed stability problem mainly affected by humidity, in order to control the humidity of the change on the influence law of saline soil foundation weak, the humidity from the scene of our long-term monitoring and surveillance.Keywords:Saline soil; Humidity; Stability中图分类号：U412.36+6 文献标识码：A 文章编号：1 概述本项目依托某高速公路新建工程。
项目位于青海省海西州的察尔汗地区，该地区主要分布着强-过盐渍土，含盐类型以氯盐型为主，为盐渍化软土地基。
工程地质条件极差，特别是在湿度的影响下，地基土发生溶陷变形，造成路面不均匀沉降，承载力不足等现象，严重影响路基的稳定性。
但在干燥的情况下，盐渍土表面强度高、承载力高、力学性质良好，由于湿度变化的影响，土体中结晶盐之间的连接消失，导致土体三相组成发生变化，在外力的作用下结构迅速破坏，从而引起上部路基失稳破坏。
2沉降观测点布置及监测结果分析盐渍化软土地基的显著特点是抗剪强度低、压缩性高、天然含水量大、固结时间较长，容易发生路面不均匀沉降。
盐渍土地基的处理方法探讨作者：赵晓峰来源：《中国科技博览》2013年第11期[摘要]通过工程实践对强夯法处理盐渍土地基的加固效果进行分析，提出了利用强夯法处理盐渍土地基的施工工艺、施工要点和施工方法，论证强夯法处理盐渍土时不同夯击能下的处理效果，施工工艺的适用性和技术可行性。
[关键词]盐渍土地基处理措施加固处理强夯法中图分类号：U445.57 文献标识码：A 文章编号：1009-914X（2013）11-0076-011 引言盐渍土是指含盐量超过一定数量的土。
随着我国广大西北地区的开发和建设，对盐渍土地基工程提出了更高的要求。
另一方面，由于盐渍土本身与一般土不同，与冻土、膨胀土和湿陷性黄土相比，还更特殊和复杂。
它除了具有溶陷性外，还具有盐胀性和腐蚀性，给工程带来许多危害，造成了巨大的经济损失。
我国对盐渍土的分类方法是沿用前苏联的分类方法，即按不同性质的盐含量进行分类：主要分为氯盐渍土、硫酸盐渍土和碳酸盐渍土。
2 盐渍土的工程特征场地地基土为氯盐渍土，含盐量一般在8%～12%之间，属超强盐渍土，土层深处见少量盐晶。
土层含盐为易溶盐。
场地土的有害毛细水，地下水埋藏较浅，表层土质又为粉土，盐渍土中有害毛细水上升能直接引起地基土的浸湿软化和次生盐渍化，对建（构）筑物地基产生有害影响。
经勘察，有害毛细水上升的高度大于地下水埋深的土层厚度。
在恶劣气候条件下，毛细水渗出表层并湿润表层土，干化后形成坚硬的盐壳土。
氯盐渍土在地下水位埋深较浅时，一般不具有溶陷性。
但是，淡水浸湿场地氯盐渍土，具有较强的溶陷性。
施工过程中的施工用水和使用过程中的生活污水，必须排出建筑场地外。
在地基处理时，不能采用含有淡水作业的施工工艺。
地下水对混凝土有强腐蚀性，对混凝土结构中的钢筋具有强腐蚀性，腐蚀特性为液体接触结晶腐蚀，因此，地基处理不能采用混凝土和钢材。
根据生产工艺流程对建（构）筑物要求，地基处理应较大提高地基承载力和改善土的力学特性。
盐渍土盐胀机理分析作者：井浩来源：《房地产导刊》2013年第10期【摘要】本文分析了硫酸盐渍土盐胀率随含水量、硫酸钠含量、初始干容重、温度和CL―/SO42―五因素变化的规律。
指出了含盐量、含水量、初始密度对盐胀影响程度不同且具有交互作用。
对硫酸盐渍土地区的基础处理提供参考。
【关键字】硫酸盐渍土，盐胀率，影响因素我国西北地区的新疆、青海、甘肃等地有大面积含盐量较高的盐渍土。
盐渍土的固相和液相组成和非盐渍土不同，土中易溶盐受温度、含盐量、含水量的影响可以以液相、固相、液相和固相混合形式存在。
在四季气温周期性变化过程中，盐渍土中盐分的迁移和聚集，反复结晶与溶解，使土的物理力学性质发生剧烈的变化，给这些地区的交通、工业与民用建筑带来严重的危害。
硫酸渍土中硫酸钠结晶引起土体盐胀和冻胀造成工程破坏的例子屡见不鲜，而随着西部大开发的进一步深入，在盐渍土上修筑的工程进一步增多，深入展开硫酸盐渍土盐胀及抑制技术研究为保证工程建筑安全运行有着十分重要的意义。
硫酸盐渍土盐胀随含水量、硫酸钠含量、初始干容重、温度和Cl-/SO42-比值等因素的改变而变化，且有一定规律性[1]。
分析硫酸盐渍土的盐胀在各因素影响下的变化规律，对防治建筑工程的盐胀危害有重要指导意义。
1.含水量对盐胀的影响实验研究表明[2]，硫酸盐渍土最大膨胀值，基本上以该土的最佳含水量为界限，如图1（试件最佳含水量为15%）。
当土中含水量小于或大于此数值（不包括吸附水），膨胀量都有不同程度的降低。
这是因为在最佳含水量时，容易达到最佳夯实密度，此时土的孔隙率较小，一旦发生盐胀，土即随之发生变形，而小于或大于最佳含水量时，土的夯实密度不易达到最佳密度，孔隙率相应较大，使盐胀变形受到限制。
2. 含盐量对盐胀的影响图2表示了含盐量对盐胀的影响[3]。
可以看出盐胀率在含盐量增加的最初显著增大，随后趋势变缓。
这是因为土体的盐胀是土中硫酸钠吸水结晶所致，因此，随着土体中盐分的增加，土体可能的盐胀程度便会加大，但当盐分增加到不能被土中水分完全溶解时，多余的盐分将不直接参与盐胀。
青海地区盐渍土分布规律及其盐胀溶陷机制探讨罗友弟【摘要】针对青海一些地区盐渍土当硫酸钠含量小于1%时也会产生盐胀,而超氯盐渍土却不会产生溶陷的事实,进行了较为深入细致的论证和研究.得出如下结论:建(构)筑物由于盐胀问题引起破坏,往往由其所处地质环境因素起决定性作用,而并非完全符合相关规范所给出的硫酸钠含量超过1%才应考虑盐胀性.柴达木盆地腹地超氯盐渍土却由于难溶盐及中溶盐含量偏高,导致其反常态不产生溶陷.这些认识及观点与现行理论、规范有较大出入.【期刊名称】《水文地质工程地质》【年(卷),期】2010(037)004【总页数】5页(P116-120)【关键词】盐渍土;硫酸钠含量;盐胀;超氯盐渍土;不溶陷【作者】罗友弟【作者单位】青海工程勘察院,西宁,810008【正文语种】中文【中图分类】P642.13+9青海地处青藏高原东北部，深居内陆腹地。
省境土地面积广大，地形复杂，地势高耸，高差悬殊，形成独特的自然环境。
地形、气候、植被、土壤等自然条件的地区差异和垂直差异均甚显著。
省境北部为祁连山—阿尔金山山地，南部为昆仑山脉。
其群山间形成柴达木盆地。
随着海陆变迁，境内盐渍土形成独具特色的分布特点及工程特性。
本文从青海省盐渍土的分布、特殊的工程地质特性入手，通过具体研究实例，对一些与人们传统的理论认识不相吻合的盐渍土工程特性进行较为详细的剖析，从而提出新的认识。
多年勘察、研究资料显示，青海境内盐渍土主要分布于柴达木盆地西部及西宁、平安河湟谷地湟水河南岸山前倾斜平原带(图1)。
其形成可能与大陆抬升古海洋逐渐干涸，低洼地带的聚集、蒸发作用有关，不再赘述。
近年来，新发行的规范、规程对盐渍土盐胀问题的认识形成了大体统一的观点。
《GB50021－2001岩土工程勘察规范》规定：岩土中易溶盐含量大于0.3%，并且具有溶陷、盐胀、腐蚀特性时，应判定为盐渍岩土。
同时认为当土中硫酸钠含量超过1%时，应考虑盐胀性［1～2］。
不同粉粘粒含量盐渍土的冻胀盐胀性质研究摘要：针对盐渍土，对现场所取土样进行一系列室内试验后，重新配制了五种粉粘粒含量不同的盐渍土土样，分别对其进行冻胀和盐胀试验。
通过试验得到五种土样的冻胀盐胀量随温度的变化规律，进而分析其原因；同时也得出了粉粘粒含量变化对五种土样冻胀盐胀量的影响规律，并对粉粘粒含量与冻胀盐胀量的关系进行了量化分析。
关键词：盐渍土粉粘粒冻胀盐胀土样Abstract: a series of indoor tests for saline soil, the soil on-site sample, reconstituted five powder clay content soil samples of saline soil, respectively, heave and salt expansion test. Five soil samples of the frost heave amount of salt expansion with temperature variation through the test, analyze its causes; also obtained powder clay content changes on the five soil samples frost heave amount of salt expansion, and powder clay content and frost heaving salt expansion amount of a quantitative analysis.Keywords: saline soil powder clay frost heaving soil salt expansion 中图分类号：TU448 文献标识码：A文章编号：0 引言盐渍土是含盐量超过一定数量的土。
交通部《公路路基设计规范》（JTGD30-2004）规定[1]，当土中的易溶盐含量超过0.5％时称为盐渍土。
论盐渍土地区公路养护技术——盐胀养护作者：张静来源：《中国房地产业》 2015年第11期文/张静新疆交通职业技术学院新疆乌鲁木齐831401【摘要】盐渍土遍布于新疆自治区大部分地区，盐渍土会使得道路产生多种病害，随着公路工程施工技术的发展及技术标准的要求的提高，盐渍土地区的公路养护就显得极为重要。
本文主要以盐渍土地区公路的盐胀破坏养护为例进行论述。
【关键词】盐渍土；病害；养护水平管理；概念规划建筑方案新疆地处我国西部，面积大，因气候环境和地质原因，同时也是我国盐碱地面积最多，分布范围最广的地区，除大部分山区和沙漠区，其它所有地区都分布有盐渍土，据统计，新疆境内的盐渍土大约有9.6万平方公里，约占自治区总面积的6％。
主要集中分布在南疆的塔里木盆地、焉耆盆地、吐鲁番盆地及北疆的准噶尔盆地和艾比湖边缘地区、伊犁州地区也有少量分布。
据统计，兵团垦区土地总面积7.43万平方公里（占自治区总面积的4.13%）,其中宜农荒地1.53万平方公里。
而在宜农荒地中，盐土和盐碱化土壤共有1.14万平方公里，约占宜农荒地总面积的74.45%。
由于盐渍土地区的公路工程项目土质特殊的物理力学性质及路用特性，导致其出现了与常规公路不同的病害，主要表现为盐胀、溶蚀、翻浆、腐蚀，并由此会引起一系列公路路面及边坡的病害，所以针对以上病害，我们对公路的养护就显得尤为重要。
本文主要讨论盐胀病害的养护。
一、病害及表现盐渍土的盐胀破坏对公路工程表现在以下两方面：一是对路基的破坏，盐胀会引起路基隆起、疏松、开裂，导致路基的整体稳定性减弱；二是会引起路面的不均匀变形，使道路的使用性能降低；通过路况调查分析，盐胀对道路破坏的形式主要表现在以下方面：1.因为盐渍土路基所产生的侧向盐胀，产生大量积盐，故而导致土方路基及路基边坡在短时间内的含盐量有大幅度提高，随后会由反复的膨胀作用产生一层松胀层。
松胀层具有含盐量高的特点，土质的疏松与高盐土的混合，使得土质的结构性变差，如遇降雨气候，很容易产生塌陷或滑坡现象，进而会影响到交通以及行车的安全。
