RS-YG-N01光电感烟火灾探测报警器的特点安装及通讯协议1. 简介1.1 概述RS-YG-N01光电感烟火灾探测报警器（能够探测火灾时产生的烟雾。

报警器采用光电感烟器件及优良的生产工艺，工作稳定，外形美观，安装简单，无需调试，可广泛应用于商场、宾馆、商店、仓库、机房、住宅等场所进行火灾安全检测。

报警器内置蜂鸣器，报警后可发出强烈声响。

报警器采用标准的485信号输出，Modbus协议，支持二次开发。

1.2 主要技术指标供电电源：10~30V DC 静态功耗：0.12W报警功耗：0.7W 报警声响：≥80dB信号输出：RS485 通信协议：Modbus-RTU烟雾灵敏度：1.06±.26%FT 符合标准：GB4715-2005工作环境：-10℃~50℃，≤95%，无凝露1.3 系统框架图系统方案框图2.特点■吸顶安装■防拆盒盖■采用微处理器■自动温度补偿■全方位360°探测■LED ON&OFF可选择■可调节报警延时■采用贴片技术，抗EMI、RF I干扰3. 外形尺寸4. 安装与布线说明4.1 设备安装前检查设备清单：■烟感设备1台■合格证、保修卡、接线说明等■USB转485（选配）4.2 接线说明电源输入10~30V均可。

485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。

线色说明备注棕色电源正10~30V DC黑色电源负黄色485-A蓝色485-B4.3 安装说明4.3.1 适宜的安装位置安装于房顶时，应该放在房顶中间位置，若安装于倾斜或人形屋顶，报警器应与屋顶保持一定距离每当坡度小于30°时，距离为0.2m为宜，大于30°时，距离0.3m~0.5m为宜。

4.3.2 应避免安装的位置及环境■正常情况下有烟滞留的场所■有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所■相对湿度大于95%的场所■通风速度大于5m/s的场所■接近荧光灯具的地方4.3.3 安装方法在天花板上相距60mm的位置上打两个直径5mm的安装孔, 用涨塞和螺钉固定探测器底座在天花板上。

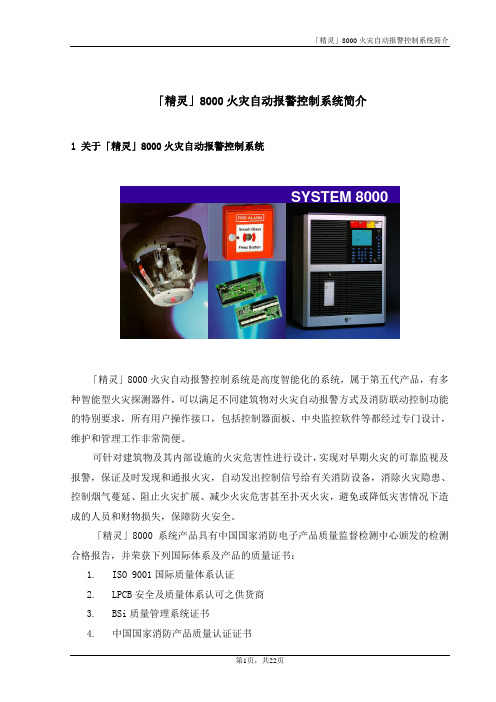

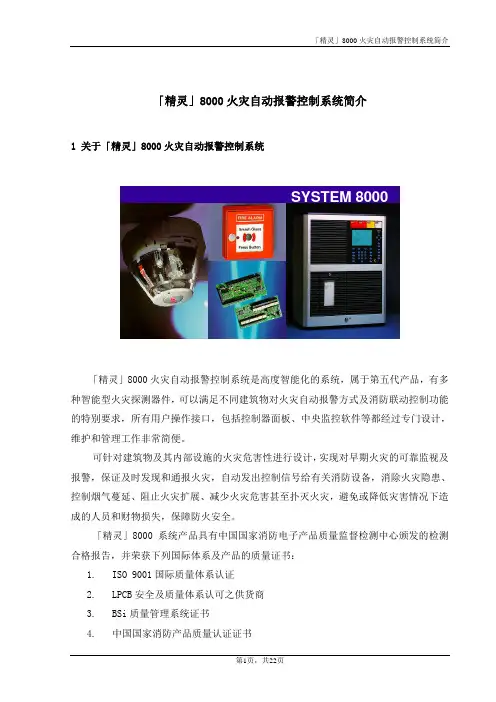

「精灵」8000火灾自动报警控制系统简介1 关于「精灵」8000火灾自动报警控制系统「精灵」8000火灾自动报警控制系统是高度智能化的系统，属于第五代产品，有多种智能型火灾探测器件，可以满足不同建筑物对火灾自动报警方式及消防联动控制功能的特别要求，所有用户操作接口，包括控制器面板、中央监控软件等都经过专门设计，维护和管理工作非常简便。

可针对建筑物及其内部设施的火灾危害性进行设计，实现对早期火灾的可靠监视及报警，保证及时发现和通报火灾，自动发出控制信号给有关消防设备，消除火灾隐患、控制烟气蔓延、阻止火灾扩展、减少火灾危害甚至扑灭火灾，避免或降低灾害情况下造成的人员和财物损失，保障防火安全。

「精灵」8000系统产品具有中国国家消防电子产品质量监督检测中心颁发的检测合格报告，并荣获下列国际体系及产品的质量证书：1.ISO 9001国际质量体系认证 2.LPCB 安全及质量体系认可之供货商 3.BSi 质量管理系统证书 4. 中国国家消防产品质量认证证书SYSTEM 80002 「精灵」8000火灾自动报警控制系统结构如图所示：「精灵」8000系统由火灾报警控制器、消防联动控制设备、火灾探测装置、手动火灾报警按钮、功能模块、彩色图形显示装置与打印机等系统设备组成。

火灾报警控制器有8007、8000C、8000M以及8000系列的智能型控制器，接收、显示并处理各种报警信号，具备消防联动控制功能。

●中文彩色图形显示装置与打印机终端连接在火灾报警控制器RS232信号接口上，接收、显示、记录火灾报警控制器传来的系统运行信息，具有火灾报警自动切换出报警平面图并动态显示报警点的功能，值班人员可更加清楚报警事件的情况，为灭火工作赢得宝贵的时间。

●消防联动控制柜设置手动/自动控制模式开关，设置手动控制面板与硬线线路，具备手动控制功能，可对消防水泵、消防风机、非消防电源配电箱、消防广播、防火卷帘、电梯、燃气阀等重要消防设备直接发出控制信号（可按实际需要配置）。

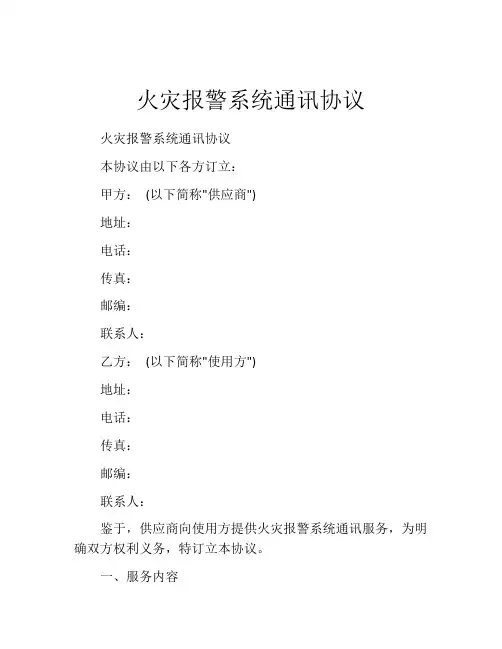

火灾报警系统通讯协议火灾报警系统通讯协议本协议由以下各方订立：甲方：(以下简称"供应商")地址：电话：传真：邮编：联系人：乙方：(以下简称"使用方")地址：电话：传真：邮编：联系人：鉴于，供应商向使用方提供火灾报警系统通讯服务，为明确双方权利义务，特订立本协议。

一、服务内容1.供应商将按照本协议的规定，向使用方提供火灾报警系统通讯服务。

2.通讯服务包括但不限于建立信号通讯、数据处理和监控等环节。

3.本协议不涉及供应商提供的任何硬件设施设备或其它服务。

二、各方权利与义务1.供应商的权利和义务(1)供应商应按照本协议的规定，为使用方提供通讯服务，并按照约定的方式向使用方提供服务接收设备。

(2)供应商应严格遵守中国相关的法律和法规，以及行业规定和技术标准，保证其服务的合法性和合理性。

(3)供应商有权根据实际情况对通讯设备或服务进行调整和维护，但应在事先通知使用方并经使用方同意的前提下进行。

(4)供应商有权对滥用或不当使用其服务的使用方采取限制或禁止使用等措施。

使用方因此受到的损失和责任由该使用方自负。

2.使用方的权利和义务(1)使用方应按照本协议的规定，支付通讯服务费用，保证费用的及时性和准确性。

(2)使用方有权利知晓供应商的服务质量、故障维修、故障排除等相关信息，并及时沟通并解决故障。

(3)使用方应遵守中国相关法律法规，遵循道德规范，尊重供应商的知识产权和经营权益，保障供应商服务的正常进行。

(4)使用方应妥善保管供应商提供的服务设备和相关资料，对于因使用方操作或保管不当导致的设备损坏、资料丢失等问题，由使用方承担全部责任。

三、服务费用1.通讯服务费用的计算方式由双方另行协商。

2.通讯服务费用应按照本协议规定的支付方式支付。

使用方未按照约定的时间和方式进行付款，应承担逾期付款的责任。

四、违约和争议1.若一方违反了本协议的约定，应承担违约责任。

2.本协议的履行发生争议，双方应友好协商解决，若协商不成，任何一方均可以向该争议有管辖权的人民法院提起诉讼。

火灾自动报警及消防联动系统技术规格书本项目消防工程所包含的各专业必须满足现行的相关设计、制造、检测、施工及验收规范和标准。

所有消防设备及产品必须取得国家相关消防强制性认证资质，并在国家或项目所在地公安消防网上备案。

1.0 火灾自动报警系统及控制中心1.1 系统组成1.1.1系统组成部份：消防报警控制盘、消防联动控制盘、消防广播及背景音乐盘、消防报警及控制图形中心显示组件、消防电话、应急电源等。

1.2消防自动报警系统1.2火灾报警控制器1.2.1应是分布智能型、网络通信型报警控制器，内置微处理机CPU≥32位。

内置储存系统，系统之软件、数据、编程输入方式，可通过面板上键盘装置进行，当软件输入后，如主电源及备用电池均断电时，所有资料都不应丢失。

另外，当软件功能需局部修改时，可允许利用面板上的键盘或编程电脑就地进行修改，而不应影响整个系统的其他部分正常工作报警，消防主机为双CPU设置，正常状态一个CPU工作，一个作为备用，当工作的CPU发生故障时，备用CPU自动投入工作状态，控制器应为简体中文显示，应具备自检功能，主机为模块化设计，可根据需要配接个功能部件，至少提供一个RS232或RS485通讯接口。

1.2.2当火灾发生时，探测器发出报警信号送到火灾报警控制机上进行确认，经确认后作出有关联锁控制。

供选定的输出功能能以选定输入所控制，在需要的地方以延迟时间来驱动，此功能须以软件来控制。

1.2.3消防报警控制器面板上应设置：1.2.3.1 LCD显示屏，用于显示报警区域、报警探测器详细位置及编号、探测器之工作情况：正常、故障及报警、故障的类型、联动设备开关情况等信息1.2.3.2手触式按钮及键盘：报警确认系统复位、系统测试、灯号测试、蜂鸣器复位、输入系统参数及联动程序、闭锁及恢复部分设备、系统资料查询、发光二极管显示、系统电源、报警信号、系统故障等功能；1.3内置中文打印机：能即时打印出控制屏所发生的事件。

山东理工大学消防自动报警系统联网方案设计李占印【摘要】以现代通信、网络传输和计算机智能控制技术为基础,结合山东理工大学消防自动报警系统的运行现状,分析了采用联网方案建设学校消防监控中心的必要性、技术可行性,并给出了联网方案的设计思想.【期刊名称】《山东理工大学学报（自然科学版）》【年(卷),期】2014(028)004【总页数】3页(P69-71)【关键词】消防自动报警;网络传输;监控中心【作者】李占印【作者单位】山东理工大学保卫处,山东淄博255091【正文语种】中文【中图分类】X451 现状分析山东理工大学共有14套消防自动报警系统(FAS)，覆盖学校17栋建筑物.由于品牌不一，操作界面不直观，质量不稳定，误报率、故障率高，再加上消防控制室值班管理体制不顺，人员值班不到位，设备维修不及时等因素，致使大部分建筑物的消防自动报警系统长期处于瘫痪和半瘫痪状态，严重影响了消防自动报警系统设备功能的正常发挥.近几年来，由于学校领导的重视和学校资金面的好转，加大了对消防自动报警系统的维修和升级改造，目前已对5套消防自动报警系统进行了全面更新和升级，其他建筑物的自动消防设施也进行了维修改造，全部消防自动报警系统现在基本恢复正常运行.因特殊情况有些建筑物的值班点并未设在消防控制室，这些值班点值班人员由聘用的安保人员(退休人员或农村务工人员)代管，人员更换频繁，年龄普遍较大，文化水平偏低，不具备良好的专业技术素质，再加上设备本身操作界面不友好，值班人员根本无法胜任功能复杂的消防报警控制器及其联动系统的使用操作任务.长此以往，不仅不能很好地发挥消防自动报警系统的应有作用，而且会由于设备故障无法得到及时维修，重蹈系统带病运行甚至完全瘫痪的覆辙.2 建设消防自动报警监控中心的必要性高校校园是市管消防重点单位,现被列为市管火灾高危单位，建筑物和人口十分密集，火灾事故时有发生，火灾如同悬在头上的一把利剑，时刻威胁着学校师生员工的生命财产安全.利用现代计算机智能控制和网络传输技术，建设学校消防监控中心是校园消防安全建设的必然趋势.按照《消防控制室建设规范》(DB37/T 1383-2009)要求：“建筑消防设施的操作人员，应经国家法定培训机构培训合格，取得岗位资格证书；消防控制室应坚持24小时值班，值班人员每班不少于2人，每班连续工作时间不应超过8小时”[1].照此要求每个值班点配备值班人员需要投入较大的人力和财力，既不利于全面提高消防控制室值班人员素质，也不够经济.建设学校消防监控中心，可以按照规范要求配置消防监控中心值班人员，实现14套消防自动报警系统的集中值班，大大节省人力和财力投入.根据《山东省火灾高危单位消防安全管理规定》(省政府263号令)第十条火灾高危单位应当采取消防安全技术防范措施中的第(二)项规定：“火灾自动报警系统与城市远程监控系统联网”[2].布局分散，品牌各异，通信总线协议各不相同的14台消防报警主机分别与淄博市城市消防远程监控中心联网实际操作非常困难，建设学校消防监控中心后可以通过一根电话线直通淄博市城市消防远程监控中心，内网外联会非常方便.3 建设消防自动报警监控中心的技术可行性我国消防自动报警系统缺乏规范统一的总线通信协议标准，使通信协议芜杂多样，给消防设备的使用维修带来了诸多问题，也给系统联网带来很大困难.近年来，随着物联网技术的飞速发展和城市消防远程监控中心[3]的应用推广，从国家层面大大推动了消防自动报警系统联网技术的研发和应用，同时有关消防自动报警系统及其联网技术的各种标准规范也陆续发布实施，现已有多家相对成熟的产品.随着城市消防远程监控系统的普及，各大中型企业和高校也陆续进入实施阶段，所以技术可行性已无障碍.4 消防自动报警系统联网方案设计4.1 消防自动报警系统联网的网络架构火灾报警监控网络有终端数据采集传输设备、数据传输网络、消防监控中心组成[4].终端数据采集传输设备与火灾自动报警控制器的输出端(如打印机接口等)相连(由于不同系统的通信总线协议不同，有些连接可能需要加装总线协议转换模块(RS232/RS485/RS422)，将报警信息通过网络传送到消防监控中心，设在消防监控中心的通信服务器通过服务器接口对所有报警信息进行采集处理.通信服务器接收到报警信息后，一方面将报警信息按类别存入数据库，另一方面在接警客户端进行显示.4.2 数据传输数据传输设备主要有并口、串口和开关量或模拟量三种方式进行数据采集.目前使用中的火灾探测报警控制器一般都备有用于指示设备运行状态或控制自动消防设备的输出接点，数据传输设备可以利用输出接点实现对火灾报警控制器运行状态和报警信息的数据采集并传输到传输网络中[5].4.3 网络传输数据传输网络的构建必须充分考虑消防监控中心的功能扩展(比如消防水压监控系统、漏电保护报警系统、视频监控系统等系统的接入)，保证其应有的传输带宽.在火灾自动报警网络传输系统中，数据传输方式主要分为有线通信和无线通信两种方式.(1)无线通信传输，现在一般都采用基于GSM发展而来的一种分组数据传输业务GPRS，这种传输方式虽然可以省去了大量布线工作，但由于稳定性差，常年按流量计费，长期使用经济上很不划算，所以在实践中很少采用.(2)有线通信传输，一是通过公众电话网(PSTN)实现的数据传输.此种传输方式可以利用各建筑物值班室原有的电话通信线路，大大降低了布线成本，且有数据传输的高速度和高可靠性，现在的城市消防远程监控系统绝大多数均采用此种通信方式，但对于使用内部交换分机的用户，监护中心对监控终端的巡检操作会受到限制，且传输过程中信号会有较大的衰减，不利于以后的功能扩展(如高清摄像头视频监控)；二是利用光纤传输，由于光纤传输具有传输距离长、频带宽、衰减小、体积小、重量轻、抗干扰性强、安全性能高等优点，本方案中建议主要采用专用光纤传输，同时使用电话线作为备用传输介质[6].图1 系统网络拓扑图5 消防监控中心消防监控中心与各建筑物消防控制器之间采用主从通信模式，消防报警网络系统采用TCP/IP光纤网络拓扑结构(如图1所示)，同时支持PSTN电话网络接入方式. 5.1 消防监控中心选址按照《建筑设计防火规范》GB50016-2006中的11.4.4条规定：“单独建造的消防控制室，其耐火等级应不低于二级”、“附设在建筑物内的消防控制室，宜设在首层的靠外墙部位，亦可设置在建筑物的地下一层，但应按本规范第7.2.5条的规定，与其他部位隔开，并应设置直通室外的安全出口”、“严禁与消防控制室无关的电气线路和管路通过”、“不应设置在电磁场干扰较强及其他可能影响消防控制设备工作的设备用房附近”[7].根据规范的以上要求，考虑到消防监控中心功能扩展的需要，建议消防监控中心和视频监控中心合并选址.5.2 消防监控中心主要硬件设备消防监控中心的主要硬件设备有网络交换机、数据服务器、信息受理工控机、监控电脑平台、显示器、UPS电源、打印机、电话机、消防琴台、浪涌保护器、音箱等.5.3 消防监控中心软件设计要求消防监控中心软件模块主要有接收控制、接警管理、故障信息管理、巡检维护管理、资料维护等软件模块和GIS地理信息系统.软件系统需要实现如下功能：可同时接收多个监控终端发来的火灾报警信息或巡检信息，并能显示、存储、查询；可巡检、查询报警、运行、操作和故障等信息；能检索消防安全重点部位的信息(部位、建筑物用途、电话号码、联系人、联系电话等)；可实现报警、故障信息与相应建筑物图形信息的对应显示，同时显示该建筑物的值班人员、联系方式和灭火疏散预案；显示消防安全重点部位信息及相关数据库的建立、维护等操作；能够实现对各建筑物和楼层平面图的补充和修改；具备自动记录和统计功能，并可根据需要进行信息的检索和打印输出；能够与淄博市城市消防远程控制中心进行数据通信；能自动寻呼报警建筑物值班人员，确认报警信息等；能够在互联网上的任意电脑根据授权进行查看和数据维护.6 结束语随着物联网技术的发展和智慧城市建设的推进，智慧校园建设必将成为今后发展的必然趋势，所以高校安全智能化平台建设必须具有较高的前瞻性.但智能化电子设备技术含量高，建设和维护经费投入大，设备更新换代快，寿命周期短，因此在进行高校安全管理智能化建设方面既要有平台建设的前瞻性、可扩展性，具体建设中又必须结合学校财力分步实施，稳步推进，充分利用智能化设备和现代信息网络技术，不断提高高校安全的现代化、信息化管理水平.【相关文献】[1] 山东省质量技术监督局. DB37/T 1383-2009消防控制室建设规范[S].[2] 山东省人民政府.山东省火灾高危单位消防安全管理规定[S].[3] 李宏文，张向阳.建筑物火灾监控系统的智能化发展[J].工程设计CAD与智能建筑，2002(2):3-4.[4] 建设部. GB50440-2007城市消防远程监控系统技术规范[S]..[5] 王程程，潘彬.大学校园火灾自动报警系统联网的探讨[J].智能建筑与城市信息，2012(5):2.[6] 芦日新.光纤在新建大学校园火灾自动报警系统联网中的应用[J].硅谷，2003(3):1-2.[7] 建设部，质量监督检验检疫总局. GB50016-2006建筑设计防火规范[S].。

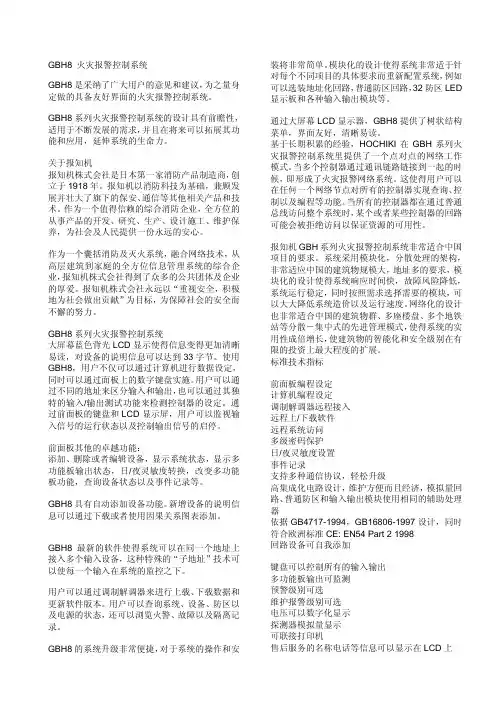

1. XLS1000消防系统简介火灾报警系统在现代智能建筑中起着极其重要的安全保障作用。

火灾报警系统属于智能大厦系统的一个子系统，但其又在完全脱离其他系统或网络的情况下独立正常运行和操作，完成自身所具有的防灾和灭火的功能，具有绝对的优先权。

霍尼韦尔生命保障(消防)XLS1000系统已获得世界确认，在大厦及火种感应、洒水系统监测、紧急事故通信系统方面都让你有全面的监管及操控。

霍尼韦尔XLS1000系统是最先进的火灾报警系统（FAS），采用模块化结构的控制主机，并运用16位“精简指令系统”RISC计算机，大大提高了系统的可靠性。

同时其主机的大液晶显示屏，提供的信息量大，操作方便。

系统纳入最新MSR智能探测器，烟温复合探测器等，并具有大容量软地址设定的功能，采用智能型数据总线技术提供报警的精确性和准确性，并具有可通过控制主机通讯与BMS系统集成系统联网的能力。

其探测器和输入/输出模块回路，采用令牌总线结构。

XLS1000系统在探测器和输入/输出模块及手动报警按钮中，植入微处理器芯片，提高了智能化程度，进一步降低火警的误报率，加强了消防系统的控制的准确性。

➢灵活的、模块化的系统结构➢功能强大的联网功能➢网络上多达64个控制器，处理多达160,000个点➢集成，分布式声频疏散广播系统功能➢易于使用的操作员接口➢存储1700条历史报警资料➢支持智能型Signnature系列探头模块➢可带10个智能消防回路➢每个回路可带250个设备，每个盘最多可带2,500个设备➢大屏幕LED显示，显示字符为168个，8行21列➢可将消防广播和消防集合在一台控制箱上➢可选择安装手动控制开关和状态反馈显示板➢使用Windows软件现场编程➢满足ISO 9001国际质量标准➢UL 和ULC 认证2. 霍尼韦尔消防报警系统特性2.1控制器特性2.1.1 微处理器特性微处理器(CPU)是XLS1000控制器的心脏，它监视本系统所有单元的工作状态，自动搜集所有参数，负责通讯及对所有的模块、探测器下载操作指令和作业软件的数据。

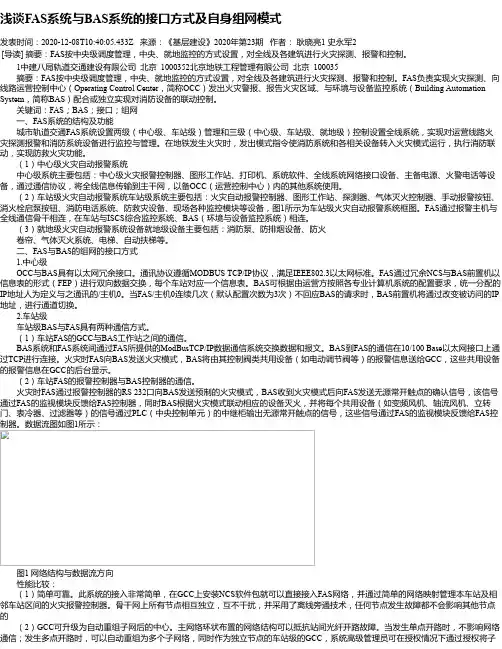

浅谈FAS系统与BAS系统的接口方式及自身组网模式发表时间：2020-12-08T10:40:05.433Z 来源：《基层建设》2020年第23期作者：耿晓亮1 史永军2[导读] 摘要：FAS按中央级调度管理，中央、就地监控的方式设置，对全线及各建筑进行火灾探测、报警和控制。
