HXD1C机车网络控制系统故障处理共44页

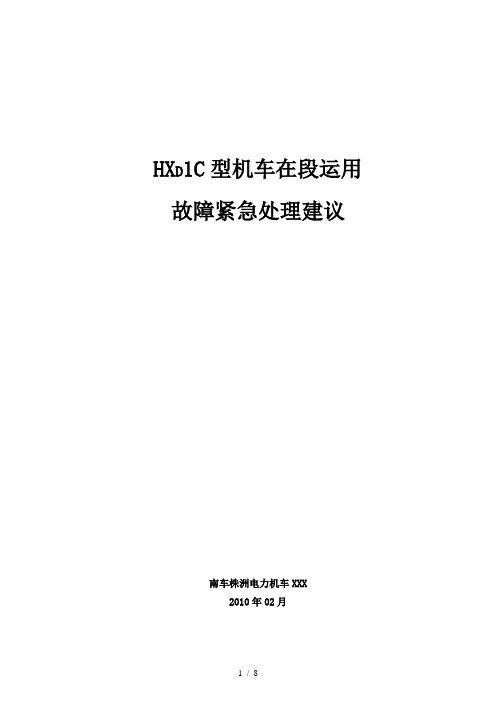

HX D1C型机车在段运用故障紧急处理建议南车株洲电力机车XXX2010年02月目录1 用途 3 2安全事宜 3 3 运行中故障处理建议 3 3.1 显示屏主要图标含义 3 3.2 故障显示信息的查询 33.3 故障的处理方法 44 空气制动系统故障处理 55 紧急制动回路 66 惩罚制动回路71用途本文针对在段运用HX D1C机车，在线上运用时可能出现的故障给出了应急操作说明。

详细内容请参考株机公司提供的随车文件“故障查找说明”，并可参阅随车文件“机车说明”和“机车操作说明”。

2安全事宜应符合相关的安全手册要求，特殊的操作需有资质和有能力的人员进行。

3运行中故障处理建议3.1显示屏主要图标含义显示屏中主要图标的含义及主要故障分级详见下图1。

图1 显示屏中主要图标的含义和故障分级图例3.2故障显示信息的查询按下微机显示屏上的按钮如图2所示，将进入微机故障查询界面，根据提示信息，查阅“故障查找说明”处理运行图中的故障。

复位低压柜面板上的VCM1和VCM2电源自动开关时，需要注意： 1、退级、分主断、降弓、复位VCM ； 2、时间间隔不小于10s ；同时分断或闭合开关； 3、上电后，CCBII 触发惩罚制动，立即缓解，升弓、合主断、给级位，走车。

图2 故障信息的查询和显示3.3故障的处理方法3.3.1 一般故障的处理一般微机系统故障可以通过司机操纵台上的微机复位按钮来实现故障清除，注意一般情况下点动方式按下微机复位按钮后，大约10s 内故障会被清除。

如不能清除可重复按微机复位按钮，累计超过3次后，故障部件将被隔离。

微机复位按钮的位置具体见图3。

图3 微机复位按钮图示3.3.2 运行途中VCM 复位运行途中，如发生故障无法清除时，可以根据判断，进行途中VCM 复位。

复位前司机手柄退级到大零位，分主断、降弓，然后进行图4所示的操作，注意：当重新复位低压柜面板上VCM 时要求同时复位VCM1和VCM2的自动开关，且分断和闭合的时间间隔应不小于10s 。

HXD1C型电力机车常见电气故障判定和处理流程浅析【摘要】简要介绍HXD1C型电力机车主要网络控制电气技术特点，通过实例分析来探讨故障处理流程。

【关键词】HXD1C型电力机车；网络控制电气技术；故障处理流程引言2013年根据南车股份战略发展规划，南车戚墅堰机车有限公司（以下简称“戚机公司”）异地生产由南车株洲电力机车有限公司（以下简称“株机公司”）技术平移的HXD1C型交流传动货运电力机车。

根据铁路总公司的安排，两台样车（HXD1C8001、8002）先后赴铁科院环形铁道试验基地及成都铁路局重庆机务段进行整车型式试验。

截止至2014年3月18日，完成型式试验大纲规定的所有项目且符合大纲要求。

但是由于新版型式试验大纲新增了一些变更试验项目、要求及机车本身异地生产的属性，在型式试验过程中也发生了一些故障。

以下结合故障问题的处理和解决，对电气故障判定和处理流程做一些浅在分析。

1 简述机车主要网络控制系统电气技术特点：HXD1C型机车采用DTECS分布式网络控制系统。

由WTB/MVB网关模块GWM、车辆控制模块VCM、事件记录模块ERM、数字量输入输出模块DXM、数字量输入模块DIM、模拟量输入输出模块AXM和智能显示单元IDU等组成，通过MVB与传动控制单元TCU、辅助变流器控制单元ACU、制动控制单元BCU 等进行通信。

机车工作状态大多可在司机室操纵台上的智能显示屏（下文简称为IDU）上显示，因此在查找故障时可充分利用机车IDU提供的故障信息，结合网络模块、TCU和ACU控制箱插件的灯显及测孔电压情况分析来快速准确查找故障。

若机车发生电气故障，首先可按IDU显示的键查询当前故障和所有故障记录，按键进入“事件及诊断信息界面”，之后通过”V=0”、“V>0”按键显示相应的故障诊断内容，供查询故障时参考。

2 电气控制系统故障处理思路实例浅析（1）在环铁试验基地做“辅助电气设备和辅助电源试验”项目之前的技术准备过程中，IDU显示“辅变流器2（ACU）接地故障”。

HXD1C型电力机车常见故障与处理摘要HXD1C型电力机车是我国重载机车中常见的电力机车车型，其运行稳定，重载效率高，适应诸多的地区和天气情况而受到我国广大的铁路运营路段所接受。

所以笔者此次的毕业设计是通过对HXD1C型电力机车中最为常见的集中故障进行优化，通过对通风系统、隔离故障和车钩缓冲及夏季运行重司机室积水的问题进行了分析，并提出了笔者认为可以解决问题的处理措施。

希望此次的设计能够给HXD1C型电力机车的高效运行带来帮助，也为自己将要到来的工作提供理论基础。

关键词：HXD1型电力机车；故障；处理第1章引言铁路交通运输在中国是最重要的一种交通运输方式，铁路交通的发展直接关系着中国国民经济的繁荣发展；在“十五”期间发布的重点改造和强化建设中国铁路主通道相关文件中，“八横八纵”在一定程度上为铁路行业的快速发展创造了有利条件，同时也适应国民经济和社会发展的需求。

电力机车和内燃机车作为中国铁路体系的主要运输形式，为提高国民经济效益的优越性做出了巨大贡献；中国根据自身国情以及能源资源情况，确定了铁路运输牵引动力以电力牵引为主，以电力机车、内燃机车逐渐取代蒸汽机车，并将增加电力机车的担负运量作为铁路运输的重点工作。

牵引电机作为电力机车的主要关键结构，在电力机车处于运行状态时，牵引电机能够将接收到的电能转换为驱使机车快速前行的机械能；当电力机车处于制动状态时，牵引电机转换成发电机，通过轮子与铁轨产生制动力并将机械能转换成电能。

交流电力机车作为中国目前主流的机车，结构简单，体积较小，方便放置于空间相对窄小的电力机车内部。

HXD1C型电力机车内部工作是由主变压器接收到的电能转换成驱动行驶的机械能，同时也能将制动机械能转换成电能，HXD1C型电力机车自身结构比较复杂并且长期受到恶劣工作环境的影响，其运行的可靠、安全性直接决定着电力机车的安全行驶，HXD1C型电力机车常见故障的发生在很大程度上会造成严重的铁路交通安全事故，造成国民经济的巨大损失和严重的社会影响。

1机车运用故障综述1.1概述在各种复杂的运输条件下，电力机车经过一段时间的运行后，不可避免的出现一些损失，即各种零部件会发生不同程度的自然磨损、变性，电气装置还会出线断线、接地及绝缘老化，从而造成各种机故，影响列车运行，为了尽可能迅速的排除故障，维持机车运行，下面介绍几种常见故障的应急操作及处理方法，由于故障往往不是由单个因素造成的，这里所列的故障原因并不一定是唯一的，处理办法也可能有很多种。

机车运用中的故障主要包括机车微机诊断系统故障处理（将在第2章中给予说明）、空气制动系统的故障处理（将在第3章中给予说明）、信号系统故障处理（可参见部件说明和铁道部相关规定处理，在此不作介绍）。

1.2常见故障解决方法1.2.1合上蓄电池后无控制电压输出出现此故障请参考《HXD1C电气原理图》（JE00000534G00）中，=32部分第4张原理图：1）首先检查蓄电池自动开关=32-F03是否合到位，其连接线320431.01和320172.02是否有电，若无电则要检查各蓄电池的连接线是否松脱；2）检查负载开关=32-F02是否合到位，其连接线320461.01和320462.01是否有电，连线是否松脱。

1.2.2微机系统电源断电出现此故障可分为：1）微机系统部件断电，请检查低压柜自动开关=22-F101、=22-F102、=24-F103、=22-F104、=24-F105、=42-F106、=24-F107、=23-F108、=23-F109、=23-F110、=24-F112 、=31-F113、=21-F114、=31-F115、=31-F116是否处在断开位；2）观察控制电压表=41-P02/=41-P03,如果蓄电池电压低于77V，各微机控制装置工作电源自动断开，需待蓄电池电压高于77V后再得电；1.2.3网压无显示检查两个司机室的微机显示屏IDU和两端司机室网压表=41-P02/=41-P03均无网压显示，检查低压柜=41-F01开关是否闭合，如已闭合则高压电压互感器故障=11-T01（或接触网停电），由于微机无法接收到网压同步信号，无法控制四象限整流器工作，应该请求救援。

一、受电弓无法升起：1.按压一次“微机复位”按钮，继续升弓；2.如果仍然无法升起，则根据显示器界面信息提示栏的提示进行处理；3如果处理无效，则进行“大复位”处理。

二、如果是过分相后主断无法闭合：1.主断状态显示为黄色，可先将主断扳键开关打分位，再合主断；2.调速手柄回零，按压“微机复位”按钮，继续合主断；3.如果主断仍然无法闭合则根据显示器主界面信息提示栏的提示进行处理。

4.如无效需按“微机复位”3次，每次间隔2秒，隔离相应设备维持运行；5进行“大复位”恢复。

三、牵引力无法正常发挥：1. ①全车无牵引力，调速手柄回零，按压“微机复位”按钮，推动调速手柄给流，如果仍然无流，则根据显示器主界面信息提示栏的提示进行处理；②.进行“大复位”恢复。

2.①某架或某几台电机无牵引力，牵引力不足时，调速手柄回零，按压“微机复位”按钮，推动调速手柄给流，牵引力足够时，维持运行或站停处理，调速手柄回零，按压“微机复位”按钮，推动调速手柄给流；②调速手柄回零，分主断，按压显示器主界面隔离解锁按钮，合主断给流；③按压显示屏上方故障键，确认是否存在“三相开关断开”或“MCB打开”等故障，如果有，请闭合低压柜上相应的开关，④进行“大复位”恢复。

3. ①调速手柄设定不能提升，机车牵引力无法正常发挥或AXM模块故障；②把开关=21-s09（=21-S29）达到“紧急运行”位，让机车进入紧急运行状态，是司控器的级位设定位置为节点控制，当级位给在3/3（最大）位时，机车牵引力逐步增加，当级位给在2/3位时，机车牵引力保持不变，当级位给在1/3位时，机车牵引力逐渐减少。

注意此时主司控器控制模式为非自复式的，故司乘人员操作时要密切列车实际速度，及时调整司控级位，防止超速。

注意：①总分缸压力不得低于500Kpa：②牵引变流器冷水呀超出2.0~3.3bar范围将进行水压保护，需要保证控制裕量，建议库检时机车运行中，应经常通过显示屏温度界面，观查牵引变流器冷却水压，水温，柜体温及电机温度等参数。

1机车运用故障综述1.1概述在各种复杂的运输条件下，电力机车经过一段时间的运行后，不可避免的出现一些损失，即各种零部件会发生不同程度的自然磨损、变性，电气装置还会出线断线、接地及绝缘老化，从而造成各种机故，影响列车运行，为了尽可能迅速的排除故障，维持机车运行，下面介绍几种常见故障的应急操作及处理方法，由于故障往往不是由单个因素造成的，这里所列的故障原因并不一定是唯一的，处理办法也可能有很多种。

机车运用中的故障主要包括机车微机诊断系统故障处理（将在第2章中给予说明）、空气制动系统的故障处理（将在第3章中给予说明）、信号系统故障处理（可参见部件说明和铁道部相关规定处理，在此不作介绍）。

1.2常见故障解决方法1.2.1合上蓄电池后无控制电压输出出现此故障请参考《HXD1C电气原理图》（JE00000534G00）中，=32部分第4张原理图：1）首先检查蓄电池自动开关=32-F03是否合到位，其连接线320431.01和320172.02是否有电，若无电则要检查各蓄电池的连接线是否松脱；2）检查负载开关=32-F02是否合到位，其连接线320461.01和320462.01是否有电，连线是否松脱。

1.2.2微机系统电源断电出现此故障可分为：1）微机系统部件断电，请检查低压柜自动开关=22-F101、=22-F102、=24-F103、=22-F104、=24-F105、=42-F106、=24-F107、=23-F108、=23-F109、=23-F110、=24-F112 、=31-F113、=21-F114、=31-F115、=31-F116是否处在断开位；2）观察控制电压表=41-P02/=41-P03,如果蓄电池电压低于77V，各微机控制装置工作电源自动断开，需待蓄电池电压高于77V后再得电；1.2.3网压无显示检查两个司机室的微机显示屏IDU和两端司机室网压表=41-P02/=41-P03均无网压显示，检查低压柜=41-F01开关是否闭合，如已闭合则高压电压互感器故障=11-T01（或接触网停电），由于微机无法接收到网压同步信号，无法控制四象限整流器工作，应该请求救援。

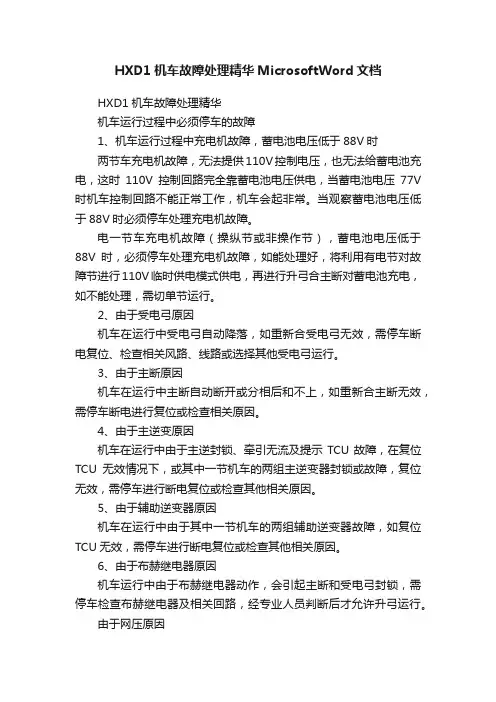

HXD1机车故障处理精华MicrosoftWord文档HXD1机车故障处理精华机车运行过程中必须停车的故障1、机车运行过程中充电机故障，蓄电池电压低于88V时两节车充电机故障，无法提供110V控制电压，也无法给蓄电池充电，这时110V控制回路完全靠蓄电池电压供电，当蓄电池电压77V 时机车控制回路不能正常工作，机车会起非常。

当观察蓄电池电压低于88V时必须停车处理充电机故障。

电一节车充电机故障（操纵节或非操作节），蓄电池电压低于88V时，必须停车处理充电机故障，如能处理好，将利用有电节对故障节进行110V临时供电模式供电，再进行升弓合主断对蓄电池充电，如不能处理，需切单节运行。

2、由于受电弓原因机车在运行中受电弓自动降落，如重新合受电弓无效，需停车断电复位、检查相关风路、线路或选择其他受电弓运行。

3、由于主断原因机车在运行中主断自动断开或分相后和不上，如重新合主断无效，需停车断电进行复位或检查相关原因。

4、由于主逆变原因机车在运行中由于主逆封锁、牵引无流及提示TCU故障，在复位TCU无效情况下，或其中一节机车的两组主逆变器封锁或故障，复位无效，需停车进行断电复位或检查其他相关原因。

5、由于辅助逆变器原因机车在运行中由于其中一节机车的两组辅助逆变器故障，如复位TCU无效，需停车进行断电复位或检查其他相关原因。

6、由于布赫继电器原因机车运行中由于布赫继电器动作，会引起主断和受电弓封锁，需停车检查布赫继电器及相关回路，经专业人员判断后才允许升弓运行。

由于网压原因机车在运行中由于网压超限（持续低于17.5KV或持续高于31KV），及网压持续波动大会造成机车封锁，需停车进行断电复位，待网压恢复正常范围后才能升弓运行。

8、由于主逆、变压器、牵引电机、主变压器温度原因机车在运行中由于主逆、变压器、牵引电机、主变压器温度过高，需停车检查相关原因。

9、由于油泵或水泵原因机车在运行中由于油泵或水泵故障，导致受电弓和主断封锁，需停车进行断电复位或检查其他相关原因。

HXD1C机车网络通讯故障处理方法浅析作者：***来源：《甘肃科技纵横》2020年第04期摘要：HXD1C型电力机车是额定功率为7200KW、6轴交流传动货运干线电力机车，其车载网络控制系统采用符合IEC61375，模块化设计的DTECS网络控制平台为基础的微机网络控制系统，能够自动完成机车通信管理、功能控制、故障诊断、信息显示和事件记录等功能。

随着机车运用里程的增加，在机车二年检检修过程中，网络通讯系统故障率也逐步增高。

机车若出现网络通讯故障，轻者部分试验无法进行，严重时系统无法自检，大部分试验将无法进行。

本文通过对HXD1C型电力机车车载网络通讯系统原理概述，针对网络通讯系统中出现的故障、从故障分类及表现形式进行分析，并阐述出现此类故障的处理方法及过程，希望能给读者提供借鉴和帮助。

关键词：HXD1C型电力机车;二年检;网络通讯;1、绪论HXD1C型电力机车网络通讯控制系统DTECS，是采用模块化设计的微机控制系统，能够自动完成机车通信管理、功能控制、故障诊断、信息显示和事件记录等功能。

然而，HXD1C 机车在二年检过程中，频繁出现网络通讯中断，系统无法正常自检，造成大部分试验无法进行，且无清晰故障查找思路、步骤，造成耗费大量查找时间，严重影响试验周期及生产进度。

2、HXD1C型电力机车车载网络通讯系统网络控制系统DTECS是专为轨道车辆的控制和通信而设计的一套车载计算机系统，主要完成轨道车辆的通信管理、功能控制、故障诊断、信息显示和事件记录等功能。

HXD1C型电力机车网络系统图如图一所示。

2.1、网络控制模块VCM位于机械间的微机柜内VCM1、VCM2做为整个网络通讯系统的“大脑”，完成网络的逻辑控制和网络协议的转换功能，具体过程控制、通讯管理、自动冗余等功能。

在通讯管理方面，VCM具有管理其他诸如TCU、ACU、DXM、AXM等网络通讯设备的功能。

通过网络MVB总线主动与其他网络设备进行通讯、寻址，并把通讯、寻址情况通过IDU微机显示屏直观显现出来。

湖南铁路科技职业技术学院毕业设计(论文)HXD1C电力机车常见故障及处理方法目录一、HXD1C简述 (1)1总体结构----------------------------------------------------------1 2电气系统----------------------------------------------------------2 3控制系统----------------------------------------------------------2 4转向架-------------------------------------------------------------3 5冷却塔 (3)6牵引变流器 (3)7主变压器----------------------------------------------------------4 8辅助变流器--------------------------------------------------------4二、HXD1C的常见故障及其处理-------------------------------------------41受电弓无法升起或自动降弓故障------------------------------------4 2HXD1C型电力机车主断路器故障 (5)3提牵引主手柄，无牵引力------------------------------------------7 4主变流器故障 (7)5辅助变流器故障 (8)6油泵故障---------------------------------------------------------8 7主变油温高故障---------------------------------------------------8 8牵引风机故障-----------------------------------------------------9 9冷却塔风机故障处理----------------------------------------------9 10空转故障 (9)11110V充电电源(PSU)故障---------------------------------------9 12控制回路接地 (10)13原边过流故障 (10)14各种电气故障不能复位、不能解决的处理-------------------------10 15制动机系统故障产生的惩罚制动---------------------------------10三、其他故障 (10)1控制电源UOv接地故障 (10)2空调接地引起ACU接地故障--------------------------------------11 3主变流器门极驱动板故障-----------------------------------------11 4主流器整流/逆变模块故障---------------------------------------12四、HXD1C日常运用维护保养--------------------------------------------121入库后维护 (12)2运行中维护----------------------------------------------------12 3日常生活维护-------------------------------------------------13致谢 (14)毕业设计（论文）HXD1C电力机车常见故障及处理方法摘要本文介绍了HXD1C型电力机车有关内容的常见故障及其处理方法和日常维护及保养方法，HXD1C型电力机车是交一直一交流电传动的单相工频交流电力机车，机车主电路由主变压器、牵引变流器、牵引电动机三大部分构成。
