光伏电站继电保护装置常规操作基本介绍

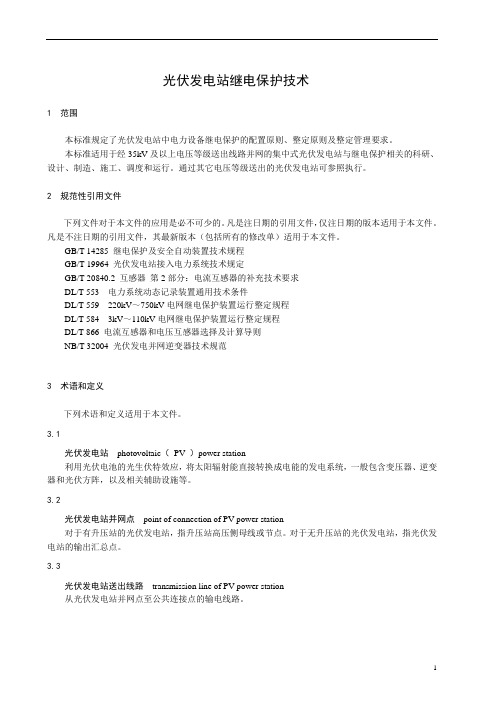

光伏发电站继电保护技术1 范围本标准规定了光伏发电站中电力设备继电保护的配置原则、整定原则及整定管理要求。

本标准适用于经35kV及以上电压等级送出线路并网的集中式光伏发电站与继电保护相关的科研、设计、制造、施工、调度和运行。

通过其它电压等级送出的光伏发电站可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 14285 继电保护及安全自动装置技术规程GB/T 19964 光伏发电站接入电力系统技术规定GB/T 20840.2 互感器第2部分：电流互感器的补充技术要求DL/T 553 电力系统动态记录装置通用技术条件DL/T 559 220kV～750kV电网继电保护装置运行整定规程DL/T 584 3kV～110kV电网继电保护装置运行整定规程DL/T 866 电流互感器和电压互感器选择及计算导则NB/T 32004 光伏发电并网逆变器技术规范3 术语和定义下列术语和定义适用于本文件。

3.1光伏发电站photovoltaic（PV ）power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。

3.2光伏发电站并网点point of connection of PV power station对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

3.3光伏发电站送出线路transmission line of PV power station从光伏发电站并网点至公共连接点的输电线路。

3.4低电压穿越low voltage ride through当电力系统事故或扰动引起并网点电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行。

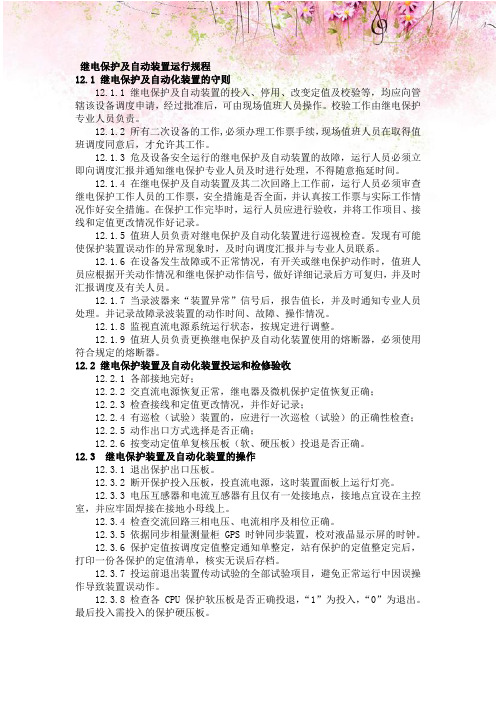

继电保护及自动装置运行规程12.1 继电保护及自动化装置的守则12.1.1 继电保护及自动装置的投入、停用、改变定值及校验等，均应向管辖该设备调度申请，经过批准后，可由现场值班人员操作。

校验工作由继电保护专业人员负责。

12.1.2 所有二次设备的工作,必须办理工作票手续，现场值班人员在取得值班调度同意后，才允许其工作。

12.1.3 危及设备安全运行的继电保护及自动装置的故障，运行人员必须立即向调度汇报并通知继电保护专业人员及时进行处理，不得随意拖延时间。

12.1.4 在继电保护及自动装置及其二次回路上工作前，运行人员必须审查继电保护工作人员的工作票，安全措施是否全面，并认真按工作票与实际工作情况作好安全措施。

在保护工作完毕时，运行人员应进行验收，并将工作项目、接线和定值更改情况作好记录。

12.1.5 值班人员负责对继电保护及自动化装置进行巡视检查。

发现有可能使保护装置误动作的异常现象时，及时向调度汇报并与专业人员联系。

12.1.6 在设备发生故障或不正常情况，有开关或继电保护动作时，值班人员应根据开关动作情况和继电保护动作信号，做好详细记录后方可复归，并及时汇报调度及有关人员。

12.1.7 当录波器来“装置异常”信号后，报告值长，并及时通知专业人员处理。

并记录故障录波装置的动作时间、故障、操作情况。

12.1.8 监视直流电源系统运行状态，按规定进行调整。

12.1.9 值班人员负责更换继电保护及自动化装置使用的熔断器，必须使用符合规定的熔断器。

12.2 继电保护装置及自动化装置投运和检修验收12.2.1 各部接地完好；12.2.2 交直流电源恢复正常，继电器及微机保护定值恢复正确；12.2.3 检查接线和定值更改情况，并作好记录；12.2.4 有巡检（试验）装置的，应进行一次巡检（试验）的正确性检查；12.2.5 动作出口方式选择是否正确；12.2.6 按变动定值单复核压板（软、硬压板）投退是否正确。

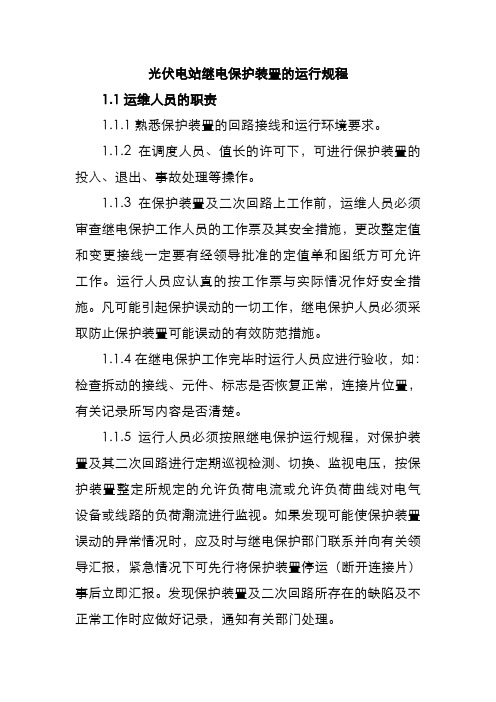

光伏电站继电保护装置的运行规程1.1运维人员的职责1.1.1熟悉保护装置的回路接线和运行环境要求。

1.1.2在调度人员、值长的许可下，可进行保护装置的投入、退出、事故处理等操作。

1.1.3在保护装置及二次回路上工作前，运维人员必须审查继电保护工作人员的工作票及其安全措施，更改整定值和变更接线一定要有经领导批准的定值单和图纸方可允许工作。

运行人员应认真的按工作票与实际情况作好安全措施。

凡可能引起保护误动的一切工作，继电保护人员必须采取防止保护装置可能误动的有效防范措施。

1.1.4在继电保护工作完毕时运行人员应进行验收，如：检查拆动的接线、元件、标志是否恢复正常，连接片位置，有关记录所写内容是否清楚。

1.1.5运行人员必须按照继电保护运行规程，对保护装置及其二次回路进行定期巡视检测、切换、监视电压，按保护装置整定所规定的允许负荷电流或允许负荷曲线对电气设备或线路的负荷潮流进行监视。

如果发现可能使保护装置误动的异常情况时，应及时与继电保护部门联系并向有关领导汇报，紧急情况下可先行将保护装置停运（断开连接片）事后立即汇报。

发现保护装置及二次回路所存在的缺陷及不正常工作时应做好记录，通知有关部门处理。

1.1.6事故情况下继电保护动作信号、事故现象、运行方式、开关跳闸情况，必须全部记录清楚完毕后，并经值长同意方可复归。

1.1.7运行人员应能根据继电保护的动作情况和现场综合情况，简单、明确判断故障的原因、类型、地点等，并进行相应的处理。

1.1.8按照规定对微机继电保护装置和二次回路进行巡视。

1.1.9负责与调度人员核对微机继电保护装置的整定值，负责进行微机继电保护装置的投入、停用等操作。

1.1.10负责记录并向主管调度汇报微机继电保护装置(包括投入试运行的微机继电保护装置)的信号指示(显示)及打印报告等情况。

1.1.11对继电保护动作时间及事故现象、运行方式、开关跳闸、保护信号、灯光信号，运行人员必须准确记录清楚并及时向有关领导汇报。

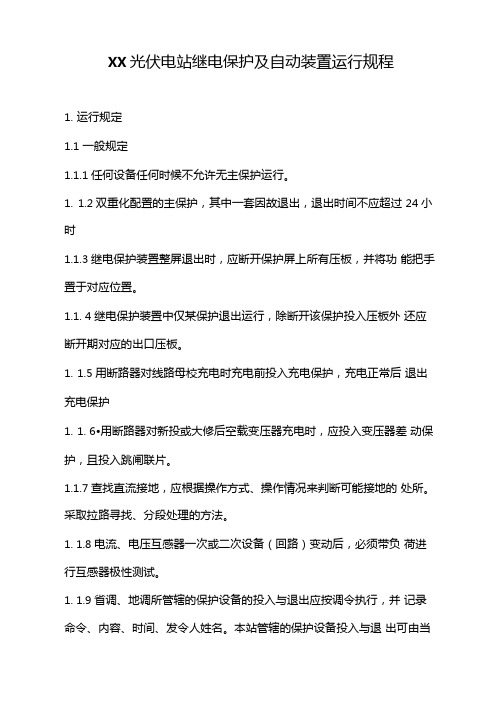

XX光伏电站继电保护及自动装置运行规程1.运行规定1.1 一般规定1.1.1任何设备任何时候不允许无主保护运行。

1.1.2双重化配置的主保护，其中一套因故退出，退出时间不应超过24小时1.1.3继电保护装置整屏退出时，应断开保护屏上所有压板，并将功能把手置于对应位置。

1.1. 4继电保护装置中仅某保护退出运行，除断开该保护投入压板外还应断开期对应的出口压板。

1.1.5用断路器对线路母校充电时充电前投入充电保护，充电正常后退出充电保护1.1. 6•用断路器对新投或大修后空载变压器充电时，应投入变压器差动保护，且投入跳闸联片。

1.1.7查找直流接地，应根据操作方式、操作情况来判断可能接地的处所。

采取拉路寻找、分段处理的方法。

1. 1.8电流、电压互感器一次或二次设备（回路）变动后，必须带负荷进行互感器极性测试。

1. 1.9省调、地调所管辖的保护设备的投入与退出应按调令执行，并记录命令、内容、时间、发令人姓名。

本站管辖的保护设备投入与退出可由当班值长决定，并做好记录。

1.1.10有信号位置的保护压板，应先投信号位置，检查信号继电器不动作时，再投入跳闸位置。

1.1.11运行设备的保护装置压板投跳闸前，应先进行验电，禁止在两端带不同极性电时投入保护压板。

1.1.12带有电压回路的继电保护装置，无论装置内部有无失压闭锁功能、在操作或运行中都不得失去电压。

运行中的保护装置因工作需要要断开直流电源时，应先经相关调度值班人员同意断开其出口压板在断直流电源1.2新投运保护设备或保护自动装置检修、变动后应履行以下手续1.2. 1必须进行保护出口和联动等试验、以确定保值的正确性符合要求。

1.2.2按规定需要与省调、地调核对保护装置定值的保护装置，当值值长应与值班调度员按保护定值通知单核对保护定值，核对保护定值时应以保护装置打印出的定值清单为依据1.2.3保护装置保护定值核对无误后，方可按照省调、地调调度命令投入相应保护1.2.4继电保护定值变更后，应按保护定值通知单要求执行，作废的保护定值单必须加盖“已作废"印章，并从保护定值单管理文件夹中撤出，保护定值单更换后必须由执行人及时签证登记1.2.5保护、自动装置直流系统发生接地现象时，按直流接地查找原则处理。

继电保护及自动装置运行规程12.1 继电保护及自动化装置的守则12.1.1 继电保护及自动装置的投入、停用、改变定值及校验等，均应向管辖该设备调度申请，经过批准后，可由现场值班人员操作。

校验工作由继电保护专业人员负责。

12.1.2 所有二次设备的工作,必须办理工作票手续，现场值班人员在取得值班调度同意后，才允许其工作。

12.1.3 危及设备安全运行的继电保护及自动装置的故障，运行人员必须立即向调度汇报并通知继电保护专业人员及时进行处理，不得随意拖延时间。

12.1.4 在继电保护及自动装置及其二次回路上工作前，运行人员必须审查继电保护工作人员的工作票，安全措施是否全面，并认真按工作票与实际工作情况作好安全措施。

在保护工作完毕时，运行人员应进行验收，并将工作项目、接线和定值更改情况作好记录。

12.1.5 值班人员负责对继电保护及自动化装置进行巡视检查。

发现有可能使保护装置误动作的异常现象时，及时向调度汇报并与专业人员联系。

12.1.6 在设备发生故障或不正常情况，有开关或继电保护动作时，值班人员应根据开关动作情况和继电保护动作信号，做好详细记录后方可复归，并及时汇报调度及有关人员。

12.1.7 当录波器来“装置异常”信号后，报告值长，并及时通知专业人员处理。

并记录故障录波装置的动作时间、故障、操作情况。

12.1.8 监视直流电源系统运行状态，按规定进行调整。

12.1.9 值班人员负责更换继电保护及自动化装置使用的熔断器，必须使用符合规定的熔断器。

12.2 继电保护装置及自动化装置投运和检修验收12.2.1 各部接地完好；12.2.2 交直流电源恢复正常，继电器及微机保护定值恢复正确；12.2.3 检查接线和定值更改情况，并作好记录；12.2.4 有巡检（试验）装置的，应进行一次巡检（试验）的正确性检查；12.2.5 动作出口方式选择是否正确；12.2.6 按变动定值单复核压板（软、硬压板）投退是否正确。

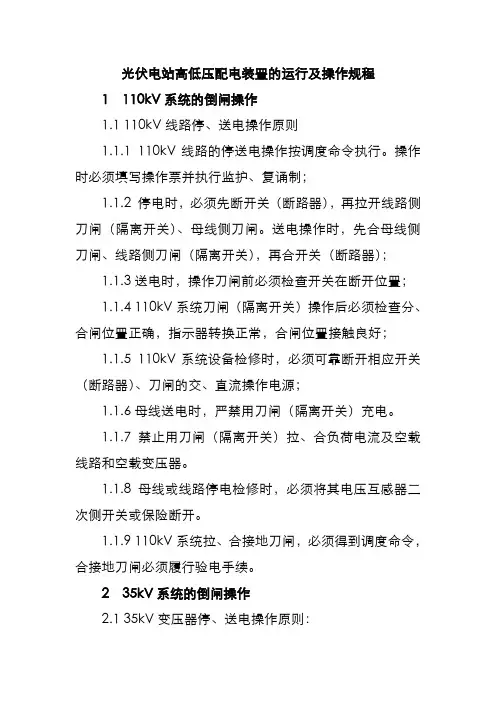

光伏电站高低压配电装置的运行及操作规程1 110kV系统的倒闸操作1.1 110kV线路停、送电操作原则1.1.1 110kV线路的停送电操作按调度命令执行。

操作时必须填写操作票并执行监护、复诵制；1.1.2 停电时，必须先断开关（断路器），再拉开线路侧刀闸（隔离开关）、母线侧刀闸。

送电操作时，先合母线侧刀闸、线路侧刀闸（隔离开关），再合开关（断路器）；1.1.3送电时，操作刀闸前必须检查开关在断开位置；1.1.4 110kV系统刀闸（隔离开关）操作后必须检查分、合闸位置正确，指示器转换正常，合闸位置接触良好；1.1.5 110kV系统设备检修时，必须可靠断开相应开关（断路器）、刀闸的交、直流操作电源；1.1.6母线送电时，严禁用刀闸（隔离开关）充电。

1.1.7禁止用刀闸（隔离开关）拉、合负荷电流及空载线路和空载变压器。

1.1.8母线或线路停电检修时，必须将其电压互感器二次侧开关或保险断开。

1.1.9 110kV系统拉、合接地刀闸，必须得到调度命令，合接地刀闸必须履行验电手续。

2 35kV系统的倒闸操作2.1 35kV变压器停、送电操作原则：2.1.1变压器送电操作必须从电源侧到负荷侧逐级送电，严禁颠倒顺序对变压器反送电；停电操作时顺序相反；停电时，必须先断开低压侧开关（断路器），再断开高压侧开关（断路器），后拉开刀闸（隔离开关）。

送电操作时，先合刀闸（隔离开关），再合高压侧开关（断路器），后合低压侧开关（断路器）；2.1.2送电时，操作刀闸前必须检查开关在断开位置；2.1.3 35kV系统刀闸（隔离开关）操作后必须检查分、合闸位置正确，指示正常，合闸位置接触良好；2.1.4 35kV系统设备检修时，必须可靠断开相应开关的交、直流操作电源。

3 400V系统的操作3.1低压开关（断路器）操作时不要强行操作，以防损坏。

3.2电源进线开关（断路器）拉至试验位后，应将开关（断路器）锁定。

3.3变压器停电前，必须先断开低压负荷开关（断路器），再断开低压电源进线开关（断路器），送电时顺序相反。

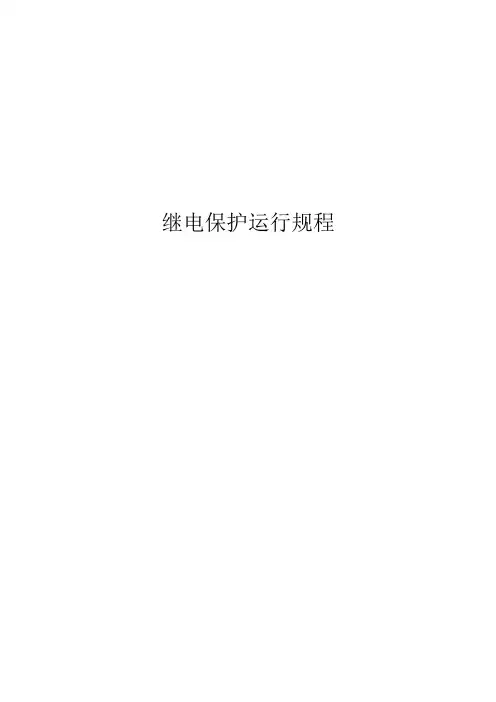

继电保护运行规程XX光伏发电有限公司继电保护运行规程批准：审核：初审：编制:前言 (1)1 通则 (1)1.1 技术标准应用的范围 (1)1.2 引用技术标准 (1)1.3 继电保护及自动装置的运行管理 (2)1.4 继电保护及自动装置的日常巡视检查 (4)2 保护装置配置及原理 (7)2.1 110KV线路保护 (7)2.2 1号主变保护 (8)2.3 35KV系统 (14)3 厂站保护定值 (26)3.1 1号主变保护 (26)3.2 35KV系统保护 (31)4 继电保护装置的操作及事故处理 (39)4.1 继电保护装置的运行操作及注意事项 (39)4.2 事故及异常处理 (40)前言XXx。

电站容量40MW，以太阳能电池组件—防雷直流汇流箱—并网逆变器—隔离升压变压器组成一个1MWp的发电单元。

每个1MWp光伏发电单元内安装约4200件240W太阳电池组件，每串20块240W多晶硅组件。

以9/16个支路接一入一个直流防雷汇流箱，每个方阵共需7~8个直流防雷汇线箱。

每7~8个直流防雷汇线箱出线接入1台直流配电柜；每1台直流配电柜直接接入1台500kW逆变器；每两台500kW逆变器逆变输出为270V三相交流，通过电缆分别连接到1000kVA组合式分裂油浸变压器的低压侧，经升压变升压至35kV。

35kV系统进线5回，其中4回为光伏阵列进线，1回为无功补偿进线。

出线2回，1回送至110kV升压站， 1回送至站用变，110kV系统为中性点直接接地系统，主变110kV侧中性点经隔离开关接地，并设氧化锌避雷器和放电间隙保护。

根据运行方式的要求，主变中性点可采用直接接地或不接地运行。

35kV系统根据内蒙电网要求，采用接地变+小电阻接地方式。

配置300kVA 的接地变，中性点经50.5Ω的电阻接地。

XX光伏发电有限公司继电保护配置如下：1 通则1.1 技术标准应用的范围本标准规定了XX光伏发电有限公司继电保护运行及日常巡视检查的技术标准。

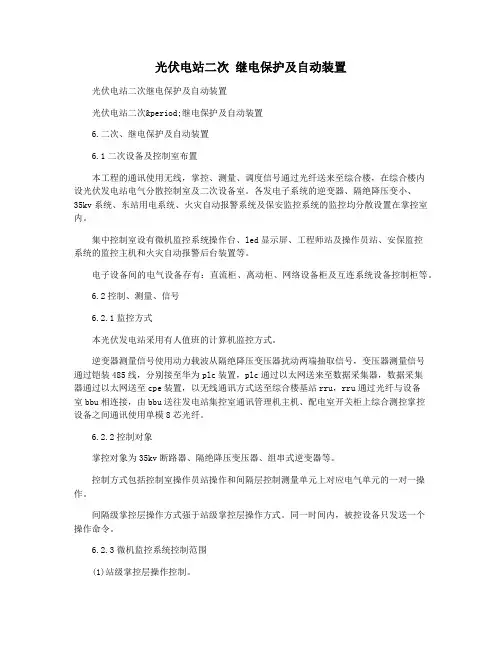

光伏电站二次继电保护及自动装置光伏电站二次继电保护及自动装置光伏电站二次.继电保护及自动装置6.二次、继电保护及自动装置6.1二次设备及控制室布置本工程的通讯使用无线，掌控、测量、调度信号通过光纤送来至综合楼，在综合楼内设光伏发电站电气分散控制室及二次设备室。

各发电子系统的逆变器、隔绝降压变小、35kv系统、东站用电系统、火灾自动报警系统及保安监控系统的监控均分散设置在掌控室内。

集中控制室设有微机监控系统操作台、led显示屏、工程师站及操作员站、安保监控系统的监控主机和火灾自动报警后台装置等。

电子设备间的电气设备存有：直流柜、离动柜、网络设备柜及互连系统设备控制柜等。

6.2控制、测量、信号6.2.1监控方式本光伏发电站采用有人值班的计算机监控方式。

逆变器测量信号使用动力载波从隔绝降压变压器扰动两端抽取信号，变压器测量信号通过铠装485线，分别接至华为plc装置，plc通过以太网送来至数据采集器，数据采集器通过以太网送至cpe装置，以无线通讯方式送至综合楼基站rru，rru通过光纤与设备室bbu相连接，由bbu送往发电站集控室通讯管理机主机、配电室开关柜上综合测控掌控设备之间通讯使用单模8芯光纤。

6.2.2控制对象掌控对象为35kv断路器、隔绝降压变压器、组串式逆变器等。

控制方式包括控制室操作员站操作和间隔层控制测量单元上对应电气单元的一对一操作。

间隔级掌控层操作方式强于站级掌控层操作方式。

同一时间内，被控设备只发送一个操作命令。

6.2.3微机监控系统控制范围(1)站级掌控层操作控制。

操作控制指运行人员在中控室集中控制室操作员站上调出操作相关的设备图后，通过键盘或鼠标，对需要控制的电气设备发出操作指令，实现对设备运行状态的变位控制。

纳入控制的设备有：各发电单元35kv断路器的分、合闸站用电系统0.4kv智能开关的分、合闸发电子单元逆变器的运转、暂停操作控制的执行结果反馈到相关设备图上。

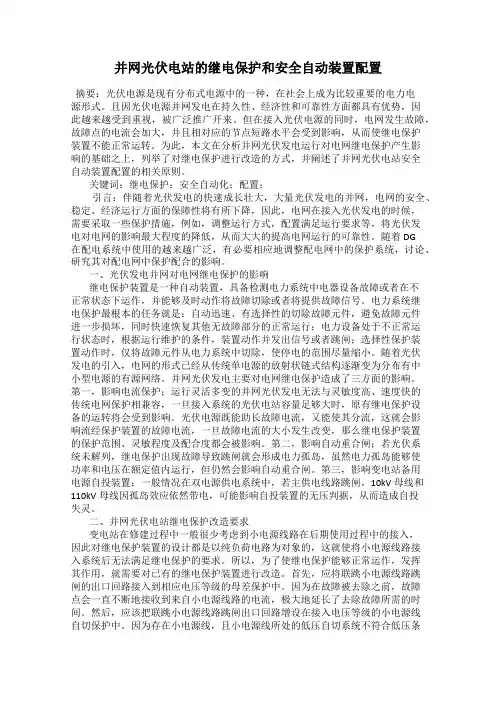

并网光伏电站的继电保护和安全自动装置配置摘要：光伏电源是现有分布式电源中的一种，在社会上成为比较重要的电力电源形式。

且因光伏电源并网发电在持久性、经济性和可靠性方面都具有优势，因此越来越受到重视，被广泛推广开来。

但在接入光伏电源的同时，电网发生故障，故障点的电流会加大，并且相对应的节点短路水平会受到影响，从而使继电保护装置不能正常运转。

为此，本文在分析并网光伏发电运行对电网继电保护产生影响的基础之上，列举了对继电保护进行改造的方式，并阐述了并网光伏电站安全自动装置配置的相关原则。

关键词：继电保护；安全自动化；配置；引言：伴随着光伏发电的快速成长壮大，大量光伏发电的并网，电网的安全、稳定、经济运行方面的保障性将有所下降，因此，电网在接入光伏发电的时候，需要采取一些保护措施，例如，调整运行方式，配置满足运行要求等，将光伏发电对电网的影响最大程度的降低，从而大大的提高电网运行的可靠性。

随着DG在配电系统中使用的越来越广泛，有必要相应地调整配电网中的保护系统，讨论、研究其对配电网中保护配合的影响。

一、光伏发电并网对电网继电保护的影响继电保护装置是一种自动装置，具备检测电力系统中电器设备故障或者在不正常状态下运作，并能够及时动作将故障切除或者将提供故障信号。

电力系统继电保护最根本的任务就是：自动迅速、有选择性的切除故障元件，避免故障元件进一步损坏，同时快速恢复其他无故障部分的正常运行；电力设备处于不正常运行状态时，根据运行维护的条件，装置动作并发出信号或者跳闸；选择性保护装置动作时，仅将故障元件从电力系统中切除，使停电的范围尽量缩小。

随着光伏发电的引入，电网的形式已经从传统单电源的放射状链式结构逐渐变为分布有中小型电源的有源网络。

并网光伏发电主要对电网继电保护造成了三方面的影响。

第一，影响电流保护；运行灵活多变的并网光伏发电无法与灵敏度高、速度快的传统电网保护相兼容，一旦接入系统的光伏电站容量足够大时，原有继电保护设备的运转将会受到影响。

光伏电站继电保护及自动装置运行规程教学内容光伏电站继电保护及自动装置运行规程继电保护及自动装置运行规程第一节概述1概述继电保护及自动装置是保障电网安全运行申，电气设备在发生故障时不受损伤或减轻损坏程度的装置，是电力系统整体的不可缺少部分，严禁电气设备在无任何保护的状态下运行。

2继电保护测控装置10KV 送出线路装设一套由深瑞电气股份有限公司公司生产的ISA-353G 型的线路光纤差动保护测控装置，为输电线路的光纤纵差、电流电压保护及测控一体化装置。

10KV 集电线路采用ISA-367G线路保护装置；所用变采用ISA-381GC保护装置实现所用变的保护、测控、操作等功能。

其他站用负荷系统、0.4kV站用系统、低压交流开关柜及箱式变压器都采用ISA-341G公共测控装置，具有遥控、遥测、遥信、遥调等远动功能。

第二节运行规定1运行规定1.1由调度管辖的设备，其继电保护装置的投入与切除或变更定值，应按调度命令执行；1.2所有保护装置必须遵循“投入时先投工作电源，后投出口压板；退出时先退出口压板，后退工作电源”的原则，在瞬时切合电源时必须退出出口压板；1.3一次设备正常运行时主保护及相关保护必须投入，任何人不得随意退出保护装置，严禁无保护运行，若主保护停运，相关设备需随之停运；1.4保护装置的保护控制字，任何人不得自行设置，其设置操作由值长根据定值通知单(最新)进行；1.5当继电保护装置动作后，值班人员必须及时作好记录，严禁事后凭记忆记录，若保护发生误动作，应尽可能保持原有状态，并通知有关人员进行处理；1.6保护动作使开关跳闸后，若需强送应先复归信号牌；1.7保护装置动作后，未经值长许可，任何人不得复归任何信号；1.8设备检修时，值班人员负责审查工作票上继电保护的安全措施是否恰当、完善；1.9继电保护装置检修后，值班人员应认真查看设备变动和试验记录；1.10取下保护装置直流保险时，应先取正极保险，后取负极保险，装上顺序与此相反，以免引起误动作；1.11断开电压互感器电源时，应先解除该电压互感器所接的保护（如低电压保护等）及有关自动装置，或采取相应的措施，然后断开电压互感器的电源；1.12值班人员应定期清扫继电保护盘面，清扫时应设法防止震动，以免引起误动，并禁止用水和湿布洗刷继电保护盘上的设备；1.13值班人员每班至少对继电保护装置进行一次巡视检查，检查内容：接点位置、压板位置、继电器有无脱轴发热、组件温度高低，转动组件有无异常；电阻或线圈是否烧断、变色、冒烟，明显断线等不正常现象，各信号指示正确，无其它异常现象；1.14保护及自动装置新投运或变更后，运行人员必须同当值调度员核对保护及自动装置定值通知单，确认无误后方可投入运行；1.15保护屏前后必须有正确的设备名称，屏柜上所有压板、操作把手、按钮、信号灯等的标志（名称和编号）应完整清晰，与图纸相符；1.16二次设备发生异常时，立即查找原因，向调度及上级主管部门汇报，力争及时处理；1.17若异常危及人身和设备安全运行时，立即向调度申请，停用相关保护及自动装置；1.18当保护动作后，在没有打印或抄录保护及自动装置事故报告之前，不允许断开保护及自动装置的直流工作电源；1.19继电保护及自动装置更改定值、变更接线后，继电保护人员必须填写保护调试记录，并向值班人员详细交代定值整定、二次线变更情况、正常运行维护注意事项等，经值班负责人全面验收合格后，方可办理工作终结手续；1.20中控室应保存一套完整、正确的继电保护原理图及保护定值通知单，每年核对保护定值通知单一次；1.21保护室工作环境温度为：-10℃~55℃；2保护定值管理规定2.1保护定值单，运行人员应与当值调度员核对无误；2.2定值整定结束后，运行人员、调试人员应在继电保护装置调试记录魂定值单上签名；2.3并注明整定时间、变动的整定值、通知单号；2.4保护装置定值必须与调度部门下达定值单内容相符，2.5发现保护装置起火、冒烟等特殊情况时，值班人员可先将保护装置停用，再汇报值班调度员；2.6严禁在继电保护室内使用无线通信工具；2.7运行人员必须掌握站内保护装置正常和异常状态的各种信号、显示内容，熟知报告及监控信息含义，熟悉所配置的各种空气开关、压板、按钮的作用及功能，运行人员熟练掌握微机保护装置的投退；2.8省调调管的保护装置动作或异常时，运行人员向省调汇报，还应向地调汇报；便于地调对地区电网的运行采取相应的措施；2.9运行中的微机保护装置，时钟显示不准确时，必须校对；2.10查找直流接地需断开保护装置直流电源时，可不退出保护出口压板；2.11互感器(TA或TV)二次回路不允许随意断合，如确需断开时，将可能导致误动的保护(如距离等)退出；2.12值班人员一般只进行投入、切除装置压板和控制电源的操作，在处理事故或异常情况时，如果明确判断为继电保护或自动装置的异常引起误动时，可解除该装置，并尽快与有关人员取得联系和做好记录；3许可工作班组在二次回路上的工作规定3.1在保护装置及二次回路上工作，必须使用工作票，可能引起保护装置误动的工作，必须采取有效的预控措施；3.2继电保护工作结束后，运行人员认真检查所拆解的二次线、组件、标志、保护压板是否恢复正常位置，按规定对保护进行验收，检查保护调试记录所填内容是否齐全、清楚；3.3当发生直流接地等异常现象时，立即停止检修工作，待查明原因，处理正常后，方可恢复工作；3.4在运行的保护屏、控制屏、配电屏上加装设备或打孔作业应做好安全措施；3.5不准将保护电源或操作电源用作试验电源，保护室工作时，取用交直流电源必须从试验电源屏上取得；3.6发生保护动作、开关跳闸后，若有工作人员在现场工作，应立即通知工作班组停止一切工作，查明原因，若发现保护装置误动或信号不正常；立即汇报调度，查明原因，处理正常后方可投入运行。

太阳能电站继电保护及自动装置管理制度1、目的为了规范运维人员对继电保护和自动装置的使用与维护行为。

依据电力企业相关的生产技术标准和安全技术标准，结合供电企业生产实际，特制定本制度。

2、引用标准2.1《微机继电保护装置运行管理规程》2.2《电网公司电力安全工作规程》（变电部分）3、内容与要求3.1保护装置的投、退管理：3.1.1继电保护和自动装置的改进与变更必须经电站站长批准。

凡属调度管辖的继电保护和自动装置应经值班调度员批准。

并将改变情况在运行日志中交待清楚，并记录在册。

3.1.2新装或经改进的继电保护和自动装置，在投入使用前应试运行，试运期限由电站站长决定。

3.1.3禁止带电的一次设备处于无保护状态下运行。

3.1.4当继电保护和自动装置发生故障时，应将故障的各种异常情况报告给值长和电站站长，并在运行日志中记录清楚。

3.1.5主要继电保护和自动装置进行非定期试验时应经电站站长同意，属于调度管辖的必须经调度批准，方可进行。

3.1.6除一次设备定期检修期的试验外，其他试验必须办理工作票，并履行许可手续。

同时运维值班人员应严格检查下列事项：3.1.6.1安全措施是否准确、完善，要在相邻的盘上做出明显的标志，防止走错位置。

安全措施应经值长审查无误后方可开工。

3.1.6.2必须携带符合实际的二次回路图纸，否则不允许开工。

3.1.6.3更改二次接线时，必须经光伏电站站长批准。

3.1.6.4作业完毕后，工作负责人应将作业情况进行记录，并注明可否投入运行的意见，经检查无误后，工作负责人和值长在《继电保护和自动装置投、退记录本》上会同签字后方可投入运行。

3.1.7继电保护和自动装置投入运行，值班人员应做如下措施：3.1.7.1各继电器外壳完好，备接点位置正确。

3.1.7.2交流二次回路绝缘电阻值应不小于1MQ,直流回路不小于0.5MQ。

3.1.7.3具有监视信号的继电保护装置应先投入信号位置进行监视，以检查其正确性，无误后才允许正式投入运行。

保护篇2017-9-14定义（1）继电保护一词泛指继电保护技术或由各种继电保护装置组成的继电保护系统。

（2）继电保护装置：指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

继电保护装置基本任务（a）自动、迅速、有选择性地将故障元件从电力系统中切除。

(如电流速断保护、差动保护、变压器的重瓦斯、高温保护)（b）反应电气元件的不正常运行状态，并根据运行维护的条件，动作于发出信号，减负荷或跳闸。

此时一般不要求保护迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免不必要的动作和由于干扰而引起的误动作。

(如过负荷保护、接地保护)故障和异常1、最常见的故障有短路，三相短路，两相短路，两相短路接地，单相接地短路，变压器绕组匝间短路。

此外，电气设备还可能发生一相断线，两相断线或断线和短路同时发生的复杂的故障。

2、最常见不正常工作情况是过负荷。

长时间的过负荷会使电气设备和绝缘温度升高，加速绝缘老化或设备损坏。

严重时甚至会引起故障。

主保护和后备保护1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备或线路故障的保护。

2、后备保护：主保护或断路器拒动时用来切除故障的保护，又分为远后备和近后备。

1）远后备保护：当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

2）近后备保护：当主保护时，由本电力设备或线路的另一套保护来实现后备的保护，当断路器拒动时，由断路器失灵保护来实现后备保护3、辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。

1、选择性：选择性是电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围：例：当d1短路时，保护1、2动作，跳DL1、DL2，有选择性；当d2短路时，保护5、6动作，跳DL5、DL6，有选择性；当d3短路时，保护7、8动作，跳DL7、DL8，有选择性；若保护7拒动或DL7拒动，保护5动作，跳DL5，有选择性；若保护7和DL7正确动作，保护5动引起DL5跳闸，则为越级跳闸2、速动性：1）速动性意义a）提高系统稳定性；b）减少用户在低电压下的动作时间；c）减少故障元件的损坏程度，避免故障进一步扩大。

光伏电站继电保护运行规程1 总则继电保护与安全自动装置是保证电网及全站电力系统安全运行,保护电气设备的主要装置。

保护装置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备或使全厂停电以及电网崩溃瓦解。

2 继电保护装置的要求2.1 继电保护及自动装置在运行中，须处于完好状态。

2.2 运行和备用中的设备，其保护及自动装置均应投入，不允许无保护的设备运行。

2.3 对于主保护双重化的设备，禁止将两套主保护同时退出。

2.4 对继电保护及自动装置的二次回路检查、试验等工作一般应配合一次设备停电进行。

并按要求办理工作票许可手续，禁止在运行中的保护盘柜及自动装置上做任何振动性质的工作，特殊情况下须做好安全措施或停用有关保护及自动装置。

3 继电保护装置的运行管理3.1 停用、投入有关保护装置及二次回路的操作须得到有关调度值班员、值长的许可或命令方可进行。

保护装置的投入，退出等操作由值班人员进行。

3.2 属上级调度统一管理的保护装置,要有调度批准的定值通知单或省调值班员命令才能允许更改定值的工作。

属本站管理的保护装置更改定值,须经总工程师批准。

保护装置更改接线,须有经总工程师批准的变更图纸。

3.3 在保护装置及二次回路工作前,值班人员必须审查工作人员的工作票及安全措施,并认真按工作票要求与实际情况作好安全措施。

凡有可能引起保护装置误动的一切工作,必须采取防止保护装置可能误动的有效措施。

3.4 保护装置工作完毕，值班人员进行验收。

向工作人员问清有无变动及变动情况；检查核对保护装置压板投入或断开位置是否符合要求；并及时拆除有关安全措施。

3.5 在运行中的保护装置屏面或在其临近位置进行钻孔打洞及其它可能导致屏上元件振动的工作，运行人员要明确其工作的必要性和是否有可靠的安全措施。

3.6 任何情况下设备不允许无保护运行，只准在有关调度同意的情况下，停用其中一部分保护。

3.7 保护装置屏前后，都应有明确的设备名称，屏上的继电器、压板、端子排等均应有明显的标志，投运前应由继电保护人员负责标志的明确、清楚。

光伏发电系统站内保护配置问题探讨【摘要】随着环境的日益恶化，全球煤储量的日益减少，全世界都越来越注重环境的保护，因此，新能源产业也越来越受到重视，光伏发电行业未来的发展潜力也是相当大的，国家为保护环境，治理空气污染，已经制定了一系列的新能源政策，希望清洁能源能更多地替代化石能源，这有利于扩大国内光伏市场规模。

所以，未来新能源尤其是光伏产业的发展会迎来较好的发展环境和机遇，本文着重介绍了光伏电站站内的保护配置以及一些需要改进的地方。

为保证光伏电站的安全运行提出一些合理的建议。

【关键词】光伏发电；低电压穿越；静止无功发生器近年来，随着新能源行业的日渐兴起，光伏发电能源俨然已成为新能源行业的巨头，光伏电站的安全运行也成为维持电网稳定的一个重要因素，电站的站内保护也经过多年的实践有了一套比较完善的标准，像是逆变器的防孤岛保护、低电压穿越，以及站内的静止无功发生装置都成为光伏电站必不可少的配置，光伏发电流程也是比较成熟的，本文主要是依据作者本人在光伏电站从事基建、调试，以及运维的过程中，发现的一些保护配置方面存在的问题做一个简单的分析，希望能有助于光伏产业的日后发展。

1 光伏发电系统站内保护配置1.1 逆变器的保护低电压穿越功能是指当电网电压跌落时并网逆变器能够正常并网一段时间，“穿越”这个低电压时间(区域)直到电网恢复正常；孤岛效应保护是指当电网断电时并网逆变器应立即停止并网发电，保护时间不超过0.2秒。

可以看出，孤岛效应保护与低电压穿越是相互矛盾的，两种功能不能同时并存，需要根据电站规模和要求进行选择，一般原则如下：对于小型光伏电站，并网逆变器在电网中所占的容量较小，对电网的影响较小，在电网故障时不会对电网的稳定性产生实质性的影响，所以应具备快速监测孤岛且立即断开与电网连接的能力，即此时并网逆变器应选择孤岛效应保护功能。

对于大中型光伏电站，并网逆变器逆变器在电网中所占的容量较大，对电网的影响较大，在电网故障时不会对电网的稳定性产生实质性的影响，所以应具备一定的低电压穿越能力，即此时并网逆变器应选择低电压穿越功能。
