开关稳压器的工作原理详解 图文 民熔

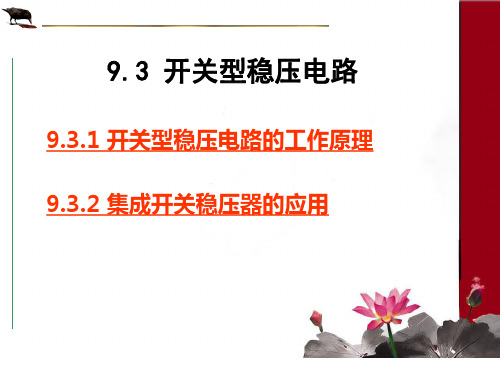

9.3 开关型稳压电路
9.3.1 开关型稳压电路的工作原理
9.3.2 集成开关稳压器的应用
串联反馈式稳压电路由于调整管工作在线性放大区，因此在负载电流 较大时，调整管的集电极损耗 (PC= UCEIO)相当大，电源效率较低（40%～ 60%），有时还要配备庞大的散热装置。为了克服上述缺点，可采用开关 式稳压电路，该电路中的调整管工作在开关状态（饱和导通和截止）。由 于管子饱和导通时管压降UCES和截止时管子的电流ICEO都很小，管耗主要发 生在状态转换过程中，电源效率可提高到80%～90%。它的造价低，体积 小。其主要缺点是输出电压中所含纹波较大。现在开关型稳压电源被广泛 应用于各种电子电路之中。 开关电源按开关管连接方式分为：串联型、并联型和脉冲变压器 （高频变压器）耦合型。
9.3.1 开关型稳压电路的工作原理
串联开关型稳压电源原理图如图9-21所示。
图中UI是未经稳压的的直流输入电压，晶体管VT为开关管，uB为矩形 波，控制开关管的工作状态；A1是误差放大器；A2是电压比较器；电感L和 电容C2组成滤波电路，VD为续流二极管；R1、R2为取样电路；它与基准电 压电路、误差放大器、三角波发生器和电压比较器组成驱动电路。
时间ton，从而实现稳压的目的，但是开关管的开关周期T保持不变。这
种控制方式称为脉冲宽度调制(PWM，Pulse Width Modulation)。由此实 现稳压目的的开关电源，称为脉宽调制型开关型电源。 开关型稳压电源的最低开关频率fT一般在10~100kHz之间。fT越高，需 要使用的L、C2值越小，这样，系统的尺寸和重量将会减小，成本将随之 降低。另一方面，开关频率的增加将使开关调整管单位时间转换的次数增 加，使开关调整管的管耗增加，而效率将降低。

稳压器民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

民熔稳压器拥有优质核心配件，稳压范围大，正常输出范围220V士4%。

铝线圈补偿，三线包补偿调压，比单双包调压更安全，减少碳刷磨损。

民熔稳压器拥有五大保护功能：过载保护、欠压保护、过压保护、过温保护、延时保护。

双LED液晶显示，输入输出电压可视，数据准确，灵敏度高，经久耐用。

本文将会介绍关于民熔稳压器的作用，感觉这篇文章对你有帮助的话，可以关注下小编民熔稳压器最大的一个作用就是它能够将电流波动较大的电器输出电压控制在一定的范围内，以保证电路的通畅和电器的正常使用。

不稳定的电压会使设备造成致命伤害或误动作，影响使用，品质不稳定等多方面影响。

所以使用稳压器，是必不可少的。

民熔稳压器是使输出电压稳定的设备。

稳压器具备稳压恒压、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器作用有三点：1、对电压要求较高的精密仪器起到保护作用；2、标准较高的实验室（化验室）的实验设备（化验设备)j均配备稳压器，确保实验（化验）数据的精度等级（准确）；3、医院、国防、工厂、学校、金融等部门关键设备均配备稳压器，确保设备运转的稳定性和安全性。

总之各个行业的关键部门对自己的关键用电设备都应用稳压器。

隔离型和非隔离型开关稳压电源
总结词
根据是否需要隔离变压器来分类的开关稳压电源。
详细描述
隔离型和非隔离型是开关稳压电源的两种主要类型。隔离型开关稳压电源需要使用隔离 变压器来实现输入和输出之间的电气隔离，以保护使用者的安全和防止电路之间的干扰 。而非隔离型开关稳压电源则不需要隔离变压器，通常直接将输入和输出连接在一起，
详细描述
多功能化是指开关稳压电源除了基本的电压转换功能 外，还具备其他多种功能，如过流保护、过压保护、 欠压保护等。智能化则是指开关稳压电源采用智能控 制技术，能够实现远程控制和自动调节等功能，提高 电源设备的自动化程度。绿色化是指开关稳压电源在 设计、生产和应用过程中充分考虑环保因素，采用环 保材料和节能技术，降低能耗和减少对环境的影响。
开关稳压电源的定义
开关稳压电源是一种将不稳定的直流 电压或脉动直流电压转换为稳定的直 流电压的电源供应器。
工作原理
开关稳压电源通过控制开关管的开通 和关断，将不稳定的输入电压进行斩 波，再通过滤波电路输出稳定的直流 电压。
开关稳压电源的特点与优势
效率高
开关稳压电源的转换效 率高，能够减少能源浪
费。
调试步骤与注意事项
01
注意事项
02 确保电源的输入电压在规定范围内，避免 过压或欠压。
03
在调试过程中，应遵循安全操作规程，避 免触电或损坏电路。
04
对于有开关的电源，应先确保开关处于关 闭状态再进行调试。
测试方法与测试仪器
电压测试
使用电压表测量电源的输出电压，确保其符合设计要求 。
电流测试
使用电流表测量电源的输出电流，了解电源的负载能力 。
输出电压不稳定
可能是由于反馈回路问题或元件参数不匹配 导致。

稳压器
民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

民熔稳压器拥有优质核心配件，稳压范围大，正常输出范围220V士4%。

铝线圈补偿，三线包补偿调压，比单双包调压更安全，减少碳刷磨损。

民熔稳压器拥有五大保护功能：过载保护、欠压保护、过压保护、过温保护、延时保护。

双LED液晶显示，输入输出电压可视，数据准确，灵敏度高，经久耐用。

本文将会介绍关于民熔稳压器的基础介绍，感觉这篇文章对你有帮助的话，可以关注下小编
民熔集成稳压器又称集成稳压器电路，它将不稳定的直流电压转换为稳定的直流电压，由分立元件组成的稳压电源具有输出功率大、适应性广等优点。

但由于其体积大、焊点多、可靠性差，其应用范围受到限制。

近年来，集成稳压电源得到了广泛的应用，其中三端串联稳压器是小功率稳压电源中最常见的一种。

民熔集成稳压器的分类如下
一般分为线性集成电压调节器和开关集成电压调节器。

线性集成式调压器分为低压差分集成式调压器和一般差压式集成式调压器；开关集成式调压器又分为降压式集成调压器，升压型集成电压调节器和输入输出极性相反的集成电压调节器。

电路中常用的集成稳压器主要有78XX系列、79XX系列、可调集成稳压器、精密电压基准集成稳压器等。

开关稳压电路1开关稳压电路的工作原理开关稳压电源由输入部分、功率转换部分、输出部分、控制部分组成。

功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。

它主要由开关三极管和高频变压器组成，电路如图1(a)所示，波形如图1(b)所示。

Ui是用电网交流220V直接整流滤波得到的直流高压(这样可省去工频变压器)。

高频变压器的原绕组为N1，N2为变压器副绕组，供输出用。

N3为基极正反馈绕组，R1是启动电阻，R2是限流电阻。

加上电源时，电流通过R1流向开关管T的基极，使T导通。

此时变压器副边的二极管反向偏置，于是T集电极电流和变压器绕组N1中电流相等。

由于是从零起动，基极电流不大，就能使T导通。

原绕组N1通过电流，产生上正下负的感应电压，经磁芯耦合，反馈绕组N3也产生感应电压UL3，并向T的基极注入iB，使T进一步导通，即UL3增加，iB增大，使iC进一步增大，这是一个正反馈雪崩过程。

在T导通期间，副边因二极管反偏没有电流。

当T进入高饱和区后，iC的变化率减小，原边N1绕组感应电压下降，同时反馈绕组N3电压下降，造成iB下降，iC下降，这再次形成一个正反馈雪崩过程，使开关管迅速截止。

T的导通时间TON取决于iC达到饱和的时间。

T导通期间，副边电路截止，原边线圈储能。

T截止时，N1的感应电压上负下正，相应地N3的电压上负下正，保证T截止，同时副边N2电压上正下负，D导通。

由N2通过D向负载传送能量，副边绕组中电流iD线性下降，直到iD=0，电路恢复起始状态，开始一个新的周期，T再次导通。

TOFF取决于副边绕组放电到零的时间。

输出电压与开关管的导通时间成正比。

2开关稳压电源的构成及稳压过程开关电源电路如图2所示。

下面对这个电路的各个主要组成部分的作用及原理作分析。

2.1输入部分RT1、C1为输入滤波器(RC低通滤波器)，L1、C2、C3为共模滤波器，可以衰减、削弱共模干扰，V1为全桥电路，桥式整流可防止输入电源极性接反烧坏电源电路，C4为滤波电容，R2、C5、V2构成主绕组吸收网络，其作用在后面保护部分详细叙述。

稳压器
1根据电压调节器的类型可分为三种不同的电压调节方式。

电子感应油式调压器可分为干接点式调压器（直流调压器和补偿式调压器）干式无触点调压器（一般带补偿调压器）2种。

稳压器分类：根据电源使用环境的不同，可分为单相交流调压器和三相交流调压器
单相交流调压器1的原理分析。

单相SVC直流调压器原理分析
a点是单相调节器的输入侧，B点是单相调节器的输出侧
实际上，这种由调压器直接调节的调压器是利用自耦变压器的原理制成的。

图中，A侧为自耦变压器的输入侧，BN侧为自耦变压器的输出侧。

如果输入电压高于输出设定值220伏，自耦变压器将工作在降压状态。

当输入电压低于220v时，调压器处于降压状态，该自耦
变压器工作在升压状态
(该调节器不同于自耦变压器，它的输入点a可以从0V自由滑动到250V，这样就可以随时调整输入电压的输入点，以满足恒定的输出电压，它由电动机通过减速装置驱动，电机的转向由稳压控制电路控制
电压调节器的采样电路始终监测电压调节器两个输出点之间的电压。

当输出电压升高时，控制电动机向自耦变压器降压的方向移动（如图2所示）。

当输出电压达到所需电压时，停止工作否则，控制电路将控制电机向自耦变压器升压的方向旋转。

（图3）达到所需电压时停止
但是，由于其制造工艺的影响，它不能做得很大，只能适应低功率场合
为了提高调节器的功率，有必要增加补偿变压器来扩大调节器的功率。

开关稳压器工作原理
开关稳压器（Switching Voltage Regulator）是一种常见的电源
稳压器，它通过周期性地开关电源输入来调节输出电压，以实现电压稳定。

开关稳压器工作原理如下：
1. 输入电压进入稳压器，同时启动一个周期性的开关电路。

2. 当开关关闭时，输入电压通过一个电感储能器储存能量。

3. 开关周期性地打开和关闭，使得储能器不断蓄积和释放能量。

4. 储能器的输出经过滤波器，去除开关产生的高频噪声。

5. 输出电压由反馈电路控制，通过比较输出电压与设定值，调整开关的工作周期与占空比，从而控制输出电压的稳定性。

6. 反馈电路还可以预先修正开关的占空比，以提高系统的效率和稳定性。

7. 通过控制开关的开关频率和占空比，可以实现不同的稳压模式（如恒定电压模式和恒定电流模式）。

开关稳压器相比于线性稳压器，具有更高的效率和更小的尺寸。

然而，由于开关频率和开关噪声的存在，开关稳压器也可能会引入一些电磁干扰。

因此，在实际应用中，需要综合考虑电源稳定性、效率和电磁干扰等因素，选择合适的稳压器。

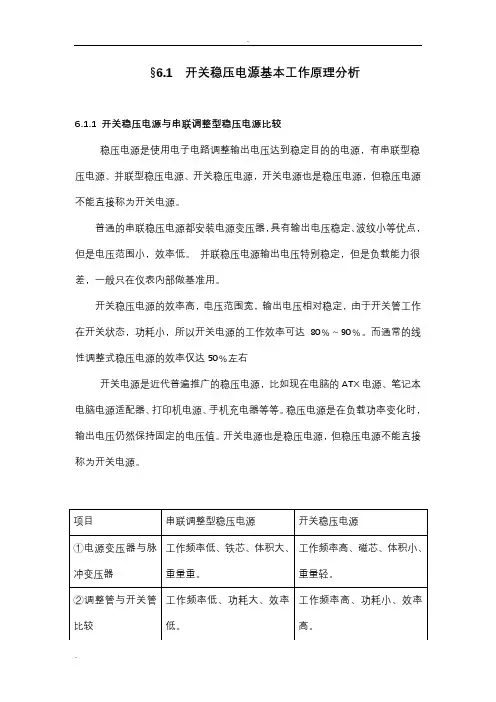

§6.1 开关稳压电源基本工作原理分析6.1.1 开关稳压电源与串联调整型稳压电源比较稳压电源是使用电子电路调整输出电压达到稳定目的的电源，有串联型稳压电源、并联型稳压电源、开关稳压电源，开关电源也是稳压电源，但稳压电源不能直接称为开关电源。

普通的串联稳压电源都安装电源变压器，具有输出电压稳定、波纹小等优点，但是电压范围小，效率低。

并联稳压电源输出电压特别稳定，但是负载能力很差，一般只在仪表内部做基准用。

开关稳压电源的效率高，电压范围宽，输出电压相对稳定，由于开关管工作在开关状态，功耗小，所以开关电源的工作效率可达80﹪～90﹪。

而通常的线性调整式稳压电源的效率仅达50﹪左右开关电源是近代普遍推广的稳压电源，比如现在电脑的ATX电源、笔记本电脑电源适配器、打印机电源、手机充电器等等。

稳压电源是在负载功率变化时，输出电压仍然保持固定的电压值。

开关电源也是稳压电源，但稳压电源不能直接称为开关电源。

6.1.2 开关电源的分类1、根据开关管在电路中的连接方式分类，可分为串联型开关稳压电源，并联型开关稳压电源和脉动变压器耦合式开关电源。

如图6.1所示四种类型开关电源电路。

（1）串联型开关稳压电源是指：开关管（或储能电感）与负载采用串接方式连接的一种电源电路。

(2)并联型开关稳压电源并联型开关稳压电源是指：开关管（或储能电感）与负载采用并接方式连接的一种电源电路（3）脉冲变压器耦合型开关稳压电路电源是指：开关管与脉冲变压器一次绕组串联后与整流电路并联，负载电路与脉冲变压器二次绕组并联。

2、根据开关管的激励方式不同分类，开关电源可分为自激式开关稳压电源和他激式开关稳压电源。

（1）自激式开关稳压电源是利用电源电路中的正反馈电路来完成自激振荡，启动电源。

（2）他激式开关稳压电源电路是专门设有一个振荡器来启动电源的。

3、根据使用的器件种类不同分类，可分为由分立元器件组成的开关稳压电源和由集成电路组成的开关稳压电源4、根据稳压的控制方式不同分类，开关稳压电源可分为脉冲调宽式和脉冲调频式两种（1）所谓脉冲调宽式开关稳压电源是指：由相关电路对开关的脉冲宽度进行调制的一种稳压电路（2）所谓脉冲调频式开关稳压电源是指：由相关电路对开关的脉冲频率进行调制的一种稳压电路6.1.3串联型开关稳压电源电路工作原理分析1.串联开关稳压电源是指开关管串联在输入电压与负载电路之间的一种工作方式的电源电路。

大功率稳压器
民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

稳定器具有高质量的基本部件，宽的压力范围，正常输出范围220 士4%.铝线圈补偿，三线包装补偿调整压力，比双包调整压力更安全。

减少刷子的磨损碳具有五个保护功能的民众融合调节器：过载保护，过压保护，过压保护，过热保护，延迟双重保护液晶显示，输入输出电压可见，数据准确性，高灵敏度，耐久性。

大功率调压器是一种能自动调节输出大功率电压的供电电路或供电设备。

其作用是将波动大、不共用的电气设备所需的电源电压稳定在其设定
值范围内，使各种电路或电气设备在额定工作电压下正常工作。

大功率调压器由调压电路、控制电路和伺服电机组成。

当输入电压或负载发生变化时，控制电路采样、比较、放大，然后驱动伺服电机旋转，改变调压器碳刷的位置。

通过自动调整线圈匝数比，使输出电压保持稳定。

大容量调压器也采用电压补偿原理。

稳压器
民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

民熔稳压器采用优质核心配件，电压范围宽，正常输出范围为220v±4%。

双碳线补偿，比单碳线圈更安全。

民用熔化调压器主要有五种保护功能：过载保护、欠压保护、过压保护、过温保护和延时保护。

双LED液晶显示，输入输出电压可见，数据准确，灵敏度高，经久耐用。

民熔稳压器使用中应留意的细节以及这些细节对设备的重要性，请看以下详细介绍：
第一、当使用民熔稳压器前一定得先了解其功率大小，这样可以避免额定电压或功率不同导致设备受损；
二是导线连接正确；输入线和输出线需要选择合适的导线，不能接反或错接；经常有人把最基本的火线和零线接反，另外，接地线也要接好，这样电路的保护更稳定。

第三，静态电压表应指示220伏，电源指示灯亮起。

这个细节不容忽视。

就像主机正常工作时，机箱上的灯亮，红灯闪烁；
第四，在开始调整电压之前，确保装置指针指向零或220伏状态；
第五，通过设备电路板上的调压电位器调节电压；
第六，如果设备突然跳闸，短时间内不能快速启动，会对设备造成很大的损坏；
第七，要经常检查保险丝的状态，保证设备长期正常使用；。

稳压器
在我们的生活中，稳定剂到处都是，尽管生活中的很多人通常使用它们，但其他许多人并不熟悉压力调节器，如今的专家解释了压力调节器的作用和相关知识。

详细了解！
根据定义，稳定器用于稳定电压，电压是高的，电压是低的，电压是低的，然后再上升。

当电力被切断且呼叫突然被触发时，通常可以将输出电源的启动延迟5至8分钟，从而避免电压对电器造成损害。

过度的购买稳定器您建议购买一个比实际功能大三倍的稳定器，因为该稳定器根据城市电力的过压冲击和电感负载的起动负荷（例如发动机、发动机、空调、冰箱、微波炉等）运行。

当一个压力调节器在购买压力调节器时与一个自动调节器接触时，耳钉输出压力调节器必须留下比自动调节器更大的余地。

转换观察家表面质量和处理工艺。

按钮、开关和其它操作必须是灵活和可靠的，零件不动，摇动零件，机器中不噪音，否则机器中有异物。

自动电压调节器耳钉总输出量的合理选择
自动压力调节器形状结构与台面、悬挂壁、双型壁和着陆型。

必须根据设施的位置、主要用途和安装能力选择若干选项。

大功率稳压器
民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

民熔稳压器拥有优质核心配件，稳压范围大，正常输出范围220V士4%。

铝线圈补偿，三线包补偿调压，比单双包调压更安全，减少碳刷磨损。

民熔稳压器拥有五大保护功能：过载保护、欠压保护、过压保护、过温保护、延时保护。

双LED液晶显示，输入输出电压可视，数据准确，灵敏度高，经久耐用。

本文将会介绍关于民熔大功率稳压器原理与应用，，感觉这篇文章对你有帮助的话，可以关注下小编
大功率稳压器是一种能自动调整输出大功率电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作。

大功率稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

容量较大的稳压器，还采用电压补偿的原理工作。

交流稳压器
一.稳压器的分类“按调压方式不同分类可分为三类电子感应式油式稳压器干式接触式调压稳压器(直接调压稳压器和补偿式调压稳压器)干式无触点调压式稳压器(一般是带补偿的稳压器)二.稳压器的分类:
“因按电源使用环境不同分类可分为两类单相交流稳压器三相交流稳压器三.以干式接触式调压稳压器为例分析稳压器工作原理:
因单相交流稳压器原理分析1.单相SvC直接调压稳压器原理分析
A点为单相稳压器输入侧, B点为单相稳压器的输出侧.
其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的.图中AN侧就是自耦变压器的输入侧, BN侧就是自耦变压器的输出侧，如果输入电压高于输出设置点220V时,这个自耦变压器就工作在降压状态,如果输入电压低于220V时,这个自耦变压器就_工作在升压状态. (图中所示就是处在降压状态)
这种稳压器不同于自耦变压器的主要是输入点A是可以由0V到250V之间任意滑动.这样就可以随时调整输入电压的输入点来满足输出电压的恒定. -般我们把输入侧A点叫做滑臂,它由电机通过减速装置来驱动,电机的转向由稳压控制电路来控制完成.
稳压器的取样电路时刻监视稳压器的输出两点间电压，输出电压升高时，控制电机朝自变压器降压的方向移动，（如图二)当输出电压达到所要的电压时，停
止控制电机运动.反之控制电路则控制电机朝自耦变压器升压的方向转动.（(图三)达到所要的电压时停止._
此类稳压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担,但由于它
制造工艺的影响,它不能做得很大，只能适应小功率的场合.
要相把稳压器的功率做得更大,就要加入补偿变压器来实现稳压器的功
率扩大。

稳压器
稳压器，顾名思义，就是使输出电压稳定的设备。

所有的电压调节器都使用相同的技术来稳定输出电压。

输出电压由连接到误差放大器反向输入的分压器采样，误差放大器的同相输入连接到参考电压。

参考电压由集成电路中的带隙基准源产生。

误差放大器总是试图使两端的输入相等。

因此，它提供负载电流以确保稳定的输出电压。

将调压器输入连接到配电盘上，在用户配电盘上安装符合仪表电源保护率的熔断器，确保用电安全。

将电气设备的电源连接到仪器的输出端。

注意电器的额定输入电压值应与调压器的输出一致，不允许接错。

先打开电源开关。

观察电压表指示值是否正常。

当输出电压正常后，再打开用电设备的电源开关，调压器能自动调节电压，正常供电。

当用电设备长时间不用时，请关闭用电设备的电源开关，以降低功耗，延长调压器的使用寿命。

不要使调节器过载。

当电源电压较低时，输出容量会降低，因此应相应降低调压器的负载。

选择冰箱、空调、水泵等电机运行的设备时，应选用容量大于3倍的调压器，以避免设备的启动电流超过调压器的熔断器电流或过流保护断路器的电流，从而导致调压器的熔断器熔断或断路器跳闸或电压降太大了以至于不可能。

与调压器连接的导线应有足够的负载面，以防止发热和降低电压降。

容量大于2KVA的调压器应采用端子连接，选用单铜导线，并尽可能拧紧端子螺丝
为防止连接发热，无论是单相还是三相调压器，在连接完所有输入输出线后，先关闭负载电源开关，再打开调压器，检查输出电压正常后再打开负载电源开关。

电子变压器（开关稳压电源）工作原理图变压器就是开关稳压。

它实际上就是一种逆变器。

首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。

通过开关变压器输出所需要的电压然后二次整流供用电器使用。

开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。

开关稳压电源的原理较复杂。

下面一种电子变压器的分析，输入为ac220v，输出为ac12v，功率可达50w。

它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。

电子变压器电路图:电子变压器工作原理电路如图所示。

电子变压器原理与工作原理相似，vd1～vd4构成整流桥把市电变成直流电，由振荡变压器t1，vt1、vt2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器t2对高频高压脉冲降压，获得所需的电压和功率。

r1为限流电阻。

电阻r2、c1和双向触发二极管vd5构成启动触发电路。

三极管vt1、vt2选用s13005，其b为15～2 0倍。

也可用c3093等buceo>;=35ov的大功率三极管。

触发二极管vd5选用32v左右的db3或vr60。

振荡变压器可自制，用音频线绕制在h7 x 10 x 6的磁环上。

tia、t1b绕3匝，tc绕1匝。

铁氧体输出变压器t2也需自制，磁心选用边长27mm、宽20mm、厚10mm的ei型铁氧体。

t2a用直径为0．45mm高强度漆包线绕100匝，t2b用直径为1．25mm高强度漆包线绕8匝。

二极管vd1～vd4选用in4007型，双向触发二极管选用db3型，电容c1～c3选用聚丙聚酯涤纶电容，耐压250v。

此电子变压器电路工作时，a点工作电压约为12v；b点约为25v；c点约为105v；d点约为10v。

如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。

稳压器
一、调压器是一种能自动调节输出电压的电源电路或供电设备。

其作用是将大波动和非公用电气设备所需的电源电压稳定在其设定值范围内，使各种电路或电气设备在额定工作电压下正常工作。

二、稳压器工作原理
调压器由调压电路、控制电路和伺服电机组成。

当输入电压或负载发生变化时，控制电路采样、比较、放大，然后驱动伺服电机旋转，改变调压器碳刷的位置。

通过自动调整线圈匝数比，使输出电压保持稳定。

大容量调压器也采用电压补偿原理。

三、调压器式调压器有几十到几百千瓦的大型调压器，是大型实验设备的工作电源。

还有从几瓦到几千瓦的小型交流调压器，为小型实验室或家用电器提供高质量的电源。
