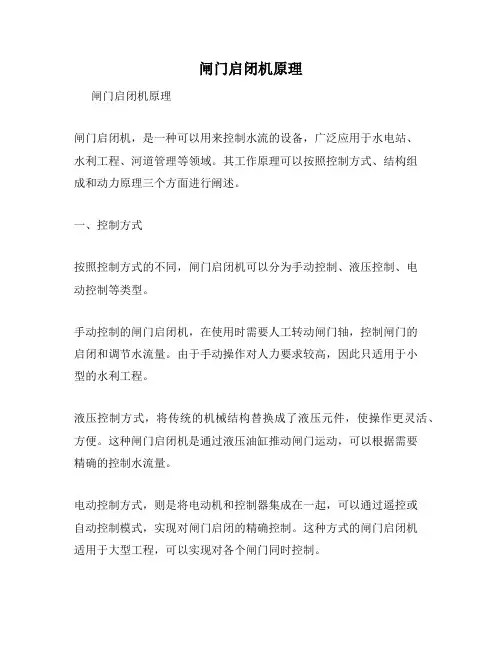

闸门启闭机原理闸门启闭机原理闸门启闭机，是一种可以用来控制水流的设备，广泛应用于水电站、水利工程、河道管理等领域。
其工作原理可以按照控制方式、结构组成和动力原理三个方面进行阐述。
一、控制方式按照控制方式的不同，闸门启闭机可以分为手动控制、液压控制、电动控制等类型。
手动控制的闸门启闭机，在使用时需要人工转动闸门轴，控制闸门的启闭和调节水流量。
由于手动操作对人力要求较高，因此只适用于小型的水利工程。
液压控制方式，将传统的机械结构替换成了液压元件，使操作更灵活、方便。
这种闸门启闭机是通过液压油缸推动闸门运动，可以根据需要精确的控制水流量。
电动控制方式，则是将电动机和控制器集成在一起，可以通过遥控或自动控制模式，实现对闸门启闭的精确控制。
这种方式的闸门启闭机适用于大型工程，可以实现对各个闸门同时控制。
二、结构组成无论采用何种控制方式，闸门启闭机的结构组成都有一些相似之处。
基本的构造包括轴、支轴轴承、闸板及其轨道、驱动装置、控制系统等组成部分。
轴是闸门启闭机的承载部分，负责支撑闸门和驱动装置，使其还有足够的稳定性和承载力。
支轴轴承与轴密切相关，提供了轴的旋转支撑，起到了保护闸门启闭机的作用。
闸板及其轨道是闸门启闭机最核心的部分，它能控制水流，使其达到一定的流量和压力。
闸板的形状和位置可以根据实际需要调整，以实现更好的水流控制效果。
驱动装置包括传动皮带、齿轮减速器和电动机等组成部分，通过传递力量和扭矩，驱动闸门实现启闭。
传动皮带是普通闸门启闭机中常用的驱动方式，其简单、可靠、维护方便等优点使得其运用十分广泛。
控制系统是电动控制方式中必不可少的部分，它通过接口与闸门启闭机相互关联，实现远程控制与自动控制等功能。
三、动力原理动力原理是闸门启闭机的驱动原理，是其正常工作的保证。
闸门启闭机的动力主要有水力、人力、电力等。
水力动力是最早采用的方式，工作原理是通过水流来驱动闸门，实现启闭。
这种方式比较受限制，仅适用于水力资源充足的地区。
水库闸门启闭机原理水库闸门启闭机是水利工程中常用的设备之一，它的作用是控制水库的水位，实现灌溉、供水、防洪等功能。
本文将对水库闸门启闭机的原理进行介绍。
一、启闭机的结构水库闸门启闭机主要由电机、减速机、闸门机构和控制系统等组成。
电机驱动减速机带动闸门机构运动，控制系统对电机和减速机进行控制，实现闸门的启闭操作。
二、启闭机的原理1. 电机驱动电机是启闭机的动力源，通过电能转换为机械能，为减速机和闸门机构提供动力。
电机的选择应根据闸门的大小和所需的启闭速度来确定，以确保启闭机的正常运行。
2. 减速机减速机是将电机的高速旋转转换为闸门所需的低速旋转的装置。
减速机的主要作用是降低电机的转速，并提供足够的扭矩，使闸门能够顺利启闭。
3. 闸门机构闸门机构是将减速机的旋转运动转换为闸门的线性运动的装置。
常见的闸门机构有齿轮传动、蜗杆传动和液压传动等。
闸门机构的选择应根据闸门的大小、启闭速度和启闭力矩来确定。
4. 控制系统控制系统是对启闭机进行控制和监控的装置。
控制系统可以通过人工操作或自动控制实现对启闭机的启动、停止和调速等功能。
自动控制系统可以根据水位变化、时间设定或远程信号等参数来控制启闭机的运行。
三、启闭机的工作过程启闭机的工作过程可以分为启闭和停止两个阶段。
1. 启闭阶段启闭阶段包括启动、运行和停止三个过程。
在启动过程中，控制系统向电机发送启动信号，电机开始转动。
转动的动力经过减速机传递给闸门机构，使闸门开始运动。
在运行过程中，控制系统可以根据需要调节电机的转速，以实现闸门的缓慢启闭或快速启闭。
在停止过程中，当闸门达到预定位置时，控制系统向电机发送停止信号，电机停止转动，闸门停止运动。
2. 停止阶段停止阶段是在启闭阶段完成后进行的。
在停止阶段，控制系统对启闭机进行监控，检测启闭机的运行状态和位置。
如果发现异常情况，如闸门卡住或电机故障等，控制系统会采取相应的措施，保证启闭机的安全运行。
四、启闭机的应用水库闸门启闭机广泛应用于水利工程中，如水库、渠道、堤坝等。

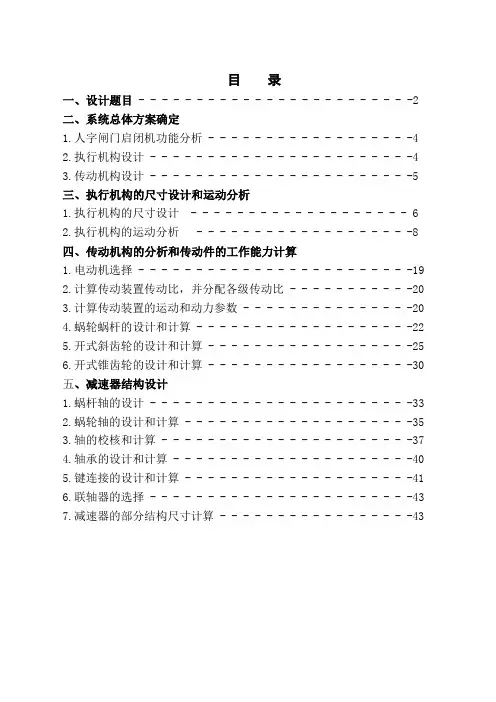

目录一、设计题目- - - - - - - - - - - - - - - - - - - - - - - -2二、系统总体方案确定1.人字闸门启闭机功能分析 - - - - - - - - - - - - - - - - - -42.执行机构设计 - - - - - - - - - - - - - - - - - - - - - - -43.传动机构设计 - - - - - - - - - - - - - - - - - - - - - - -5三、执行机构的尺寸设计和运动分析1.执行机构的尺寸设计 - - - - - - - - - - - - - - - - - - - 62.执行机构的运动分析 - - - - - - - - - - - - - - - - - - -8四、传动机构的分析和传动件的工作能力计算1.电动机选择 - - - - - - - - - - - - - - - - - - - - - - - -192.计算传动装置传动比，并分配各级传动比 - - - - - - - - - - -203.计算传动装置的运动和动力参数 - - - - - - - - - - - - - - -204.蜗轮蜗杆的设计和计算 - - - - - - - - - - - - - - - - - - -225.开式斜齿轮的设计和计算 - - - - - - - - - - - - - - - - - -256.开式锥齿轮的设计和计算 - - - - - - - - - - - - - - - - - -30五、减速器结构设计1.蜗杆轴的设计 - - - - - - - - - - - - - - - - - - - - - - -332.蜗轮轴的设计和计算 - - - - - - - - - - - - - - - - - - - -353.轴的校核和计算 - - - - - - - - - - - - - - - - - - - - - -374.轴承的设计和计算 - - - - - - - - - - - - - - - - - - - - -405.键连接的设计和计算 - - - - - - - - - - - - - - - - - - - -416.联轴器的选择 - - - - - - - - - - - - - - - - - - - - - - -437.减速器的部分结构尺寸计算 - - - - - - - - - - - - - - - - -43一、设计题目设计题目——闸门启闭机1. 机器的用途及功能要求闸门是水工建筑的重要组成部分，其作用是封闭水工建筑物的孔口，并能够按需要全部或部分开放孔口，以便调节水位，泄放流量，放运船只，排除沉沙、冰块等漂浮物。
启闭机闸门操作规程一、目的和适用范围启闭机闸门操作规程是为了确保正常、安全地操作启闭机闸门，保障人身安全和设备运行稳定。
适用于各类启闭机闸门的操作，包括但不限于水利工程、电力工程、交通工程等。
二、术语和定义1. 启闭机：指用于控制闸门启闭的机械设备，包括电动启闭机、液压启闭机等。
2. 闸门：指用于控制水流、液体或气体流动的设备，包括升降闸门、滑坡闸门等。
3. 操作员：指负责操作启闭机闸门的人员。
4. 开启：指将闸门从关闭状态调整为打开状态。
5. 关闭：指将闸门从开启状态调整为关闭状态。
6. 急停：指在紧急情况下立即停止启闭机闸门运行。
三、操作流程1. 操作前准备（1）检查启闭机闸门的工作环境和设备状态，确保无异常情况。
（2）检查启闭机闸门的供电情况，确保电源正常。
（3）检查启闭机闸门的操作控制系统，确保各控制设备正常。
2. 启动操作（1）按下启闭机闸门的启动按钮，启动启闭机闸门。
（2）观察闸门的运行情况，确保运行平稳。
（3）根据需要，调整启闭机闸门的开启角度或开启高度。
3. 关闭操作（1）按下启闭机闸门的关闭按钮，开始关闭闸门。
（2）观察闸门的运行情况，确保运行平稳。
（3）根据需要，调整启闭机闸门的关闭角度或关闭高度。
4. 急停操作（1）在紧急情况下，按下启闭机闸门的急停按钮，立即停止闸门的运行。
（2）排除紧急情况后，恢复启闭机闸门的正常运行。
5. 操作结束（1）完成启闭机闸门的开启、关闭或急停操作后，及时关闭启闭机闸门的电源。
（2）清理操作现场，确保无杂物或障碍物。
四、安全注意事项1. 在操作启闭机闸门前，必须熟悉操作规程和设备操作要点。
2. 操作人员必须佩戴符合要求的个人防护装备，包括安全帽、防护鞋等。
3. 在操作启闭机闸门过程中，严禁站在闸门下游或悬空部分。
4. 在启闭机闸门运行过程中，严禁将手、脚或其他物体伸入闸门机构内。
5. 如发现异常情况或闸门运行异常，应立即停止操作并报告相关人员。
闸门启闭机的运行操作规程(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March闸门启闭机的运行操作1运行前的检查1.卷扬式启闭系统(1)水闸建筑物有无影响机电设备运行的沉陷、裂缝。
(2)闸门滑轮、导向轮是否转动灵活，有通气阀的闸门通气阀是否正常。
(3)闸门有无影响启闭的变形，配重是否完整、固定。
(4)闸门止水部件是否完整、有无变形，压板螺丝有无缺失和松动。
(5)闸门槽有无影响启闭的明显变形；门槽埋件与混凝土浇筑连接部位有无明显裂缝。
(6)启闭机转动部分是否转动灵活，开式齿轮、齿轮箱、轴承润滑是否正常。
联轴器间隙、同心度是否符合标准。
(7)钢丝绳防锈养护是否完好，缠绕是否符合标准，断股是否超过标准要求。
(8)电动机接线是否完好，配电及控制、保护、信号、指示器件等功能是否正常，外壳接地是否可靠，接线端子接线是否牢固、排列规范。
(9)闸门开度指示仪、负荷限制器、主令控制器是否按要求进行调试。
(10)机房内检修孔、通气孔、人行爬梯的安全防护设施是否完整可靠。
(11)机房内的安全消防设施配备是否完善，检修工具、备品备件是否满足运行需要。
2.液压式启闭机系统液压式启闭机除进行上述相关检查外，尚应进行以下检查：(1)液压启闭机油箱油位是否正常，油质是否合格。
(2)油泵及溢流阀、换向阀、节流阀、平衡阀、测量表计、压力继电器及蓄能器等液压元件功能是否完好。
(3)液压系统有无渗漏油现象。
(4)线形位移传感器是否指示准确。
2 闸门启闭系统的操作运用1.操作的基木要求(1)闸门启闭机操作人员必须熟悉所要操作设备的性能和应用环境，掌握机电设备的操作万法。
(2)闸门启闭机的启闭必须按调度指令进行，严禁随意启闭。
(3)操作人员在操作前应对机电设备进行相关检查。
(4)操作人员必须严格按照操作程序进行操作。
(5)闸门启闭机的操作必须两人进行，其申一人操作，一人监护。
闸门与启闭机操作(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除闸门与启闭机操作、检修、维护规程1.主题内容与适应范围1.1本规程规定了电站闸门与启闭机的运行、维护以及事故处理的方法和要求。
1.2本规程适用于电站闸门与启闭机的操作维护工作。
2．引用标准设计说明书。
电业安全工作规定。
3．设备规范4．闸门的启闭操作4.1 基本术语和说明：4.1.1术语定义就地控制：当屏上的就地/远程控制开关打在就地档位时，只有现地手动可对监控对象进行控制，中控室及远程计算机不能对控制对象进行控制。
4.1.1.2 计算机远程控制：当屏上的就地/远程控制开关打在远程档位时，且自动/手动控制开关打在自动档位时，控制权限转交给了中控室的泄洪闸计算机。
4.1.2 基本操作：4.2 现地LCU屏手动操作4.2.1 工作条件：现地手动工作方式时，启闭机不受PLC控制，通过操作面板上选择“就地”和“手动”按钮。
4.2.2 闸门手动启动操作：先将操作面板上转换开关切至“就地”位置，再操作“上升、下降”转换开关。
4.2.3 闸门纠编操作：闸门上升或下降过程中，闸门左右不同步，产生左右偏差，这是操作员参考人机界面的闸门开度数据或屏面上闸门高度仪数据，通过操作面板上“左位移”或“右位移”转换开关纠偏（台车适用）。
4.2.4 闸门状态指示：指示闸门实时状态。
在控制面板上有闸门的开启状态数值、可反映监视闸门的实时状态指。
4.3 LCU远程控制操作系统4.3.1 系统登录画面操作4.3.1.1 后台开机后，进入系统登录画面4.3.1.2 登录操作步骤：点击【自动控制】按钮，切换到画面点击监控系统画面，弹出一键盘，从键盘上输入密码，点击所须操作的闸门，输入数据确认，即可操作，按ENTER键结束。
5．闸门的操作注意事项及维护5.1 闸门的管理人员、操作人员、维护人员都必须充分了解闸门的结构性能和工作条件、闸门结构布置和荷载传递方式。
目录一、设计题目- - - - - - - - - - - - - - - - - - - - - - - -2二、系统总体方案确定1.人字闸门启闭机功能分析 - - - - - - - - - - - - - - - - - -42.执行机构设计 - - - - - - - - - - - - - - - - - - - - - - -43.传动机构设计 - - - - - - - - - - - - - - - - - - - - - - -5三、执行机构的尺寸设计和运动分析1.执行机构的尺寸设计 - - - - - - - - - - - - - - - - - - - 62.执行机构的运动分析 - - - - - - - - - - - - - - - - - - -8四、传动机构的分析和传动件的工作能力计算1.电动机选择 - - - - - - - - - - - - - - - - - - - - - - - -192.计算传动装置传动比，并分配各级传动比 - - - - - - - - - - -203.计算传动装置的运动和动力参数 - - - - - - - - - - - - - - -204.蜗轮蜗杆的设计和计算 - - - - - - - - - - - - - - - - - - -225.开式斜齿轮的设计和计算 - - - - - - - - - - - - - - - - - -256.开式锥齿轮的设计和计算 - - - - - - - - - - - - - - - - - -30五、减速器结构设计1.蜗杆轴的设计 - - - - - - - - - - - - - - - - - - - - - - -332.蜗轮轴的设计和计算 - - - - - - - - - - - - - - - - - - - -353.轴的校核和计算 - - - - - - - - - - - - - - - - - - - - - -374.轴承的设计和计算 - - - - - - - - - - - - - - - - - - - - -405.键连接的设计和计算 - - - - - - - - - - - - - - - - - - - -416.联轴器的选择 - - - - - - - - - - - - - - - - - - - - - - -437.减速器的部分结构尺寸计算 - - - - - - - - - - - - - - - - -43一、设计题目设计题目——闸门启闭机1. 机器的用途及功能要求闸门是水工建筑的重要组成部分，其作用是封闭水工建筑物的孔口，并能够按需要全部或部分开放孔口，以便调节水位，泄放流量，放运船只，排除沉沙、冰块等漂浮物。
闸门启闭机工作原理
闸门启闭机是一种用于控制闸门启闭的装置。
它基于以下工作原理进行操作。
1. 电力驱动：闸门启闭机采用电动驱动装置，通过电机的转动实现闸门的启闭。
电机通常采用交流驱动或直流驱动，具有可靠性高、操作平稳的特点。
2. 传动装置：闸门启闭机通过传动装置将电机的转动转化为闸门的启闭运动。
传动装置通常由齿轮、链条、皮带等组成，根据实际需求选择合适的传动方式。
3. 控制系统：闸门启闭机配备有控制系统，用于监测和控制闸门的运行状态。
控制系统通常包括传感器、开关、控制器等设备，能够自动感知闸门的位置和状态，并根据设定的程序进行相应的动作。
4. 安全保护：闸门启闭机通常设置有多种安全保护装置，如限位开关、断电保护等，以确保闸门的安全运行。
限位开关能够检测闸门的开启和关闭位置，当闸门达到限位位置时，自动停止电机的运动，避免过度启闭。
5. 手动操作：闸门启闭机通常还具备手动操作功能，以备不时之需。
当发生紧急情况或设备故障时，可以切换到手动模式进行操作，确保闸门能够正常启闭。
总的来说，闸门启闭机通过电力驱动、传动装置、控制系统和
安全保护等组成部分，实现闸门的准确、平稳的启闭运动。
它广泛应用于水利、电力、建筑等领域，是保障工程运行和生产安全的重要设备之一。
双吊点闸门液压启闭机同步系统概述摘要：双吊点闸门液压启闭机控制系统在水工闸门工程中应用十分广泛，而在其设计、制造、安装过程中，由于受工艺条件的限制，往往需要对同一控制对象进行控制，因此在液压启闭机同步回路的设计中需要对其进行详细的分析和阐述。
关键词：闸门双吊点液压启闭机；同步控制方案；同步回路1引言双吊点闸门液压启闭机采用同步回路控制，通过对两液压缸的行程控制实现同步。
目前，双吊点闸门液压启闭机主要采用双泵双回路调速控制方式，通过单泵、双泵之间的切换实现同步，但这种控制方式存在以下缺陷：①由于两个液压缸的行程存在一定的差值，导致在闸门落下时，两油缸的速度不一致，可能会发生活塞杆运动与闸门升降不同步的现象，从而影响闸门的运行安全。
②由于液压系统中存在压力和流量反馈信号，系统无法进行精确控制，使控制精度较低。
③当需要在两个不同位置起升相同高度时，两个液压缸不能完全同步运行。
因此，为了解决上述问题，本文提出了一种双缸同步控制方案，通过两个液压缸的同步控制，实现对双吊点闸门启闭机起升高度的自动控制，使其在满足闸门运行安全和满足闸门起升高度的要求下，尽量减少系统对液压油的压力和流量反馈信号，从而提高同步控制精度。
2同步控制系统2.1 开环同步控制回路2.1.1 通过刚性联接获得液压缸的同步回路对于开环同步回路，其输入压力由控制变量的调节和各缸活塞杆的刚性联接来保证，输出压力则由负载的大小来保证，即负载越大，则输入压力越高，输出压力也越高；负载越小，则输入压力越低，输出压力也越低。
若以其为输入信号时，则采用以下方式进行同步控制：当负载为恒速时，各缸活塞杆的位移都为零；当负载为变速时，各缸活塞杆的位移与负载大小成正比，即各缸活塞杆的位移均等于负载大小；当负载为恒速时，各缸活塞杆的位移与负载大小成正比。
对于液压启闭机来说，负载恒速运行时的同步精度优于变速运行。
当负载为恒速时，各缸活塞杆的位移都为零，故各缸活塞杆的位移相等，此时，通过调节变量泵的排量就可实现负载为恒速运行；当负载为变速时，各缸活塞杆的位移与负载大小成正比，故各缸活塞杆的位移都大于负载大小。
