光伏主要施工方案有哪些引言随着可再生能源的重要性日益增加，光伏发电作为一种清洁、可持续的能源形式受到越来越多的关注。
在光伏发电系统的建设过程中，施工方案的选择对项目的顺利进行起着至关重要的作用。
本文将介绍光伏主要施工方案，并探讨它们的优缺点。
地面光伏电站施工方案地面光伏电站是目前应用最广泛的光伏发电项目之一。
在地面光伏电站的施工过程中，主要有以下几种方案：1.单元式布置方案：这种方案是将光伏组件单元按照规定的布置要求进行排列，形成整齐的阵列。
这种方案适用于平整开阔的场地，施工相对简单，但对土地利用率较低。
2.提高土地利用率方案：为了提高土地资源的利用率，可以采用倾斜式或双轴追踪式布置方案。
倾斜式布置方案通过将光伏组件设置在一定的倾斜角度上，以增加单位面积的光伏组件数量。
双轴追踪式布置方案通过跟踪太阳的运动，使光伏组件的朝向随之调整，以获得更多的光照面积。
3.垂直布局方案：这种方案是将光伏组件垂直安装在抱杆或支架上，形成立体式布局。
这种方案适用于空间有限的场地，可以实现较高的装机容量，但施工难度较大。
屋顶光伏电站施工方案屋顶光伏电站是将光伏组件安装在建筑物的屋顶上，利用屋顶空间进行发电。
在屋顶光伏电站的施工过程中，主要有以下几种方案：1.平台式安装方案：这种方案是将光伏组件安装在屋顶上，形成平台式布局。
这种方案适用于屋顶平整、承重能力强的建筑物。
施工简单，对屋顶造成的影响较小，但对屋顶的负荷要求较高。
2.斜面安装方案：这种方案是将光伏组件按照一定的角度安装在屋顶上，以获得更好的光照条件。
施工相对复杂，但可以提高光伏发电的效率。
3.集中式安装方案：这种方案是将光伏组件集中安装在一个区域，然后利用导线将电能输送到建筑物内部。
这种方案适用于需要灵活调整光伏发电量的情况。
光伏扶贫电站施工方案光伏扶贫电站是为了解决贫困地区的用电需求而建设的光伏发电项目。
在光伏扶贫电站的施工过程中，主要有以下几种方案：1.平屋顶安装方案：这种方案是将光伏组件安装在平屋顶上，可以有效利用现有建筑物的空间，减少土地占用。
光伏电站工程施工方案1. 项目概述本次施工方案是针对一座规模较大的光伏电站工程而制定的。
该光伏电站项目位于中国某地，总装机容量为100MW，项目建设周期为12个月，总造价预算为2亿人民币。
该光伏电站属于地面分布式光伏电站，项目将通过自然资源评估、土地整治、光伏设备采购、施工调试等环节的全面规划与组织，保障工程施工的质量与速度，达到按期并以质量工程全面竣工的目标。
2. 项目组织与管理项目施工组织机构将按照建筑施工《建筑工程施工组织设计规范》编制。
项目主要领导由总工程师、施工副总监、项目经理组成，项目部包括工程技术部、安全部、物资部等部门。
3. 施工准备3.1 场地准备首先，需要对工程施工场地进行规划布置，保证施工场地宽敞整洁，方便施工机械和设备进场和操作。
3.2 资源准备项目施工需要大量的施工设备和材料，包括挖掘机、起重机、钢筋焊接机、水泥搅拌机等设备。
同时，还需要准备大量的建筑材料和光伏设备。
4. 安全施工4.1 安全教育在施工前，需要做好安全教育工作，确保施工人员了解安全生产规定，并严格按照规定操作。
4.2 安全检查在施工过程中，严格执行施工安全管理规程，进行定期安全检查，发现并及时解决施工现场安全隐患，确保施工人员的安全。
5. 施工流程5.1 地基基础工程对电站场地进行地基整治和基础工程施工，包括场地平整、基坑开挖、桩基施工等过程。
5.2 主体工程施工主体工程施工包括电站设备安装、光伏组件安装、逆变器安装、电缆敷设等过程。
5.3 设备调试设备安装结束后，需要进行设备调试和系统联调工作，确保设备正常运行。
6. 质量管理6.1 施工质量控制严格按照施工图纸和规范要求执行，确保施工质量符合标准。
6.2 质量检查对施工过程进行质量检查，发现质量问题及时整改。
7. 环境保护7.1 施工垃圾清理及时清理施工垃圾，确保施工场地整洁。
7.2 污水处理对施工过程中产生的污水进行处理，确保不对环境造成污染。
8. 进度管理8.1 施工进度计划根据工程实际情况编制施工进度计划，合理安排施工任务。
光伏地面电站施工方案完整版.doc 范本1：光伏电站施工方案完整版第一章施工准备1.1 施工前的准备工作1.1.1 项目概况1.1.2 建设规模和容量1.1.3 施工工期和进度安排1.1.4 施工人员组织和资格要求1.1.5 施工设备和材料准备1.1.6 施工主管部门的协调工作1.2 勘察设计及相关文件1.2.1 地质勘察报告1.2.2 设计图纸与施工图纸1.2.3 电力工程监理合同1.2.4 监理规范要求1.2.5 设备、材料、验收文件1.3 施工人员组织1.3.1 施工班组的安排1.3.2 施工人员的技术资质要求1.3.3 施工人员的岗位职责和工作安排1.3.4 安全生产责任制度的建立第二章施工流程2.1 地基处理与基础施工2.1.1 环境条件评估2.1.2 地质勘察结果与地基处理方案2.1.3 地基处理施工方法与要求2.1.4 基础施工的方案与要求2.2 框架安装与钢结构施工2.2.1 框架材料与构造要求2.2.2 框架施工顺序和方法2.2.3 钢结构的安装和焊接要求2.2.4 钢结构的质量验收标准2.3 光伏组件安装与连接2.3.1 光伏组件的选购和运输2.3.2 光伏组件的安装方式和要求2.3.3 光伏组件的电气连接和调试2.3.4 光伏组件的维护与保养2.4 电力设备安装和调试2.4.1 逆变器的选型和安装要求2.4.2交流配电装置的选型和安装要求2.4.3 设备与电网的连接和调试2.4.4 监测设备的安装和运行测试第三章安全措施3.1 施工现场安全3.1.1 施工区域的划定与标示3.1.2 施工现场的安全管控措施3.1.3 施工人员的安全教育与培训3.1.4 施工现场的安全监测与处理3.2 设备与材料安全3.2.1 施工设备的安全使用3.2.2 材料的储存、保管和运输安全3.2.3 施工设备的定期检查和维护3.2.4 设备故障的处理和排查3.3 环境保护3.3.1 施工期间的噪音和震动控制3.3.2 施工期间的废弃物处理3.3.3 施工现场周边的环境保护第四章施工质量控制4.1 施工工艺与质量要求4.1.1 施工工艺流程与要求4.1.2 施工材料的选择和验收标准4.1.3 施工过程中的质量控制措施4.1.4 施工质量检查与验收标准4.2 工程监理与验收4.2.1 施工过程中的监理职责4.2.2 监理工作的监督和检查4.2.3 工程的竣工验收和结算4.3 施工记录和报告4.3.1 施工记录的编写和保存4.3.2 施工报告的格式和内容4.3.3 施工问题和处理意见的记录4.3.4 施工整改措施和效果的跟踪附件：1. 项目概况表格2. 建设进度计划表3. 人员组织架构图4. 地基处理方案5. 基础施工图纸6. 光伏组件安装规范7. 电气连接图纸8. 安全教育培训资料注释：1. 地质勘察报告：经过专业地质勘察机构对施工区域的地质条件进行评估和测试的报告。
光伏电站送出工程施工方案主要包括以下几个方面：工程概况、施工准备、施工方法及工艺、质量保证措施、安全施工保证措施、环境保护措施和施工进度计划。
下面将详细介绍这些方面。
一、工程概况1. 工程地点：某地光伏电站2. 工程规模：50MWp3. 工程内容：光伏电站送出工程施工，包括塔筒安装、基础施工、线路铺设、设备安装等二、施工准备1. 人员组织：成立施工项目部，明确各岗位职责，组织施工人员培训2. 施工材料：根据工程量清单，提前准备塔筒、基础材料、线路材料、设备等3. 施工设备：配置必要的施工设备，如吊车、挖掘机、装载机等4. 施工图纸及技术规范：熟悉施工图纸及技术规范，了解工程要求5. 施工现场准备：清除施工现场障碍物，保证施工场地平整、畅通三、施工方法及工艺1. 塔筒安装：按照施工图纸及技术规范要求，进行塔筒的安装，确保塔筒垂直度及稳定性2. 基础施工：施工前进行基础挖掘，验收合格后进行基础浇筑，并验收基础强度3. 线路铺设：按照施工图纸及技术规范要求，进行线路的铺设，包括架空线路和电缆线路4. 设备安装：根据施工图纸及技术规范要求，进行设备的安装，包括变压器、开关柜等四、质量保证措施1. 严格遵循施工图纸及技术规范要求，进行施工2. 施工过程中，加强质量监督检查，确保工程质量3. 施工完成后，进行工程验收，确保工程质量符合要求五、安全施工保证措施1. 制定施工现场安全管理制度，明确安全责任2. 对施工人员进行安全教育，提高安全意识3. 施工现场设置安全警示标志，加强安全防护4. 施工设备定期进行检查、维护，保证设备安全运行六、环境保护措施1. 施工过程中，严格遵循相关环保法规，减少对环境的影响2. 合理布置施工现场，减少对周边环境的干扰3. 加强施工现场环境卫生管理，保证施工垃圾及时清理4. 施工完成后，进行现场绿化，恢复生态环境七、施工进度计划1. 制定施工总进度计划，明确各阶段施工时间2. 制定月度施工计划，明确每月施工任务及完成情况3. 制定周施工计划，明确每周施工任务及完成情况4. 按照施工进度计划，组织施工，确保工程按时完成综上所述，光伏电站送出工程施工方案应包括工程概况、施工准备、施工方法及工艺、质量保证措施、安全施工保证措施、环境保护措施和施工进度计划等方面。
光伏电站施工方案(专业)一、前期准备在光伏电站的施工过程中，充分的前期准备工作对工程的顺利进行至关重要。
在确定光伏电站的选址、规划设计、环境评估等工作后，需要进行以下准备工作：1. 土地准备：对选定的土地进行清理、平整以及必要的场地布置工作。
2. 设备及材料准备：准备好所需的光伏组件、支架、电缆、配电箱等设备及材料，并保证其质量符合要求。
3. 人员配备：组建施工团队，包括工程师、技术人员、施工工人等，并确保其具备相关的资质和技能。
二、施工流程1. 场地布置根据施工图纸要求，在土地准备工作完成后，进行场地布置工作，包括光伏组件布置、支架安装等。
2. 电缆铺设在场地布置完成后，开始进行电缆的铺设工作，确保电缆的敷设符合规范，保证日后的运行安全。
3. 光伏组件安装安装支架后，进行光伏组件的安装工作，确保每个组件的位置准确，角度合适，以充分利用光能资源。
4. 连线调试安装完成后进行连线调试工作，确保光伏组件能够正常输出电能，并与逆变器等设备连接正常。
5. 并网调试最后进行并网调试工作，将光伏电站接入电网，并确保其运行稳定、安全。
三、质量与安全在整个施工过程中，质量和安全是首要考虑的因素，需注意以下几点： - 所用设备及材料必须符合相关标准，杜绝使用劣质产品； - 施工过程中需严格遵守相关安全规定，做好安全防护措施； - 确保施工团队具备专业技能和丰富的经验，保证施工质量； - 定期进行质量检查及安全检查，发现问题及时整改。
四、总结光伏电站的施工是一个复杂的工程，需要充分的前期准备、严谨的施工流程、严格的质量与安全控制。
只有做好每一个细节，才能确保光伏电站的顺利建设和长期稳定运行。
通过本文介绍的专业施工方案，相信能够帮助施工人员更好地进行光伏电站施工工作。
光伏发电站土方施工方案一、工程概况与目标本工程旨在建设一座光伏发电站，利用太阳能进行电力生产。
工程将覆盖约XX平方米的土地，预计安装光伏电池板数量约XX块，总装机容量为XX兆瓦。
项目目标是在保证质量与安全的前提下，高效完成光伏发电站的建设，以实现绿色、清洁、可持续的能源利用。
二、施工前准备2.1 设计图纸审查对光伏电站设计图纸进行全面审查，确保设计符合当地法规、标准以及工程需求。
2.2 材料采购根据设计需求，提前采购光伏电池板、支架、线缆等关键材料，并进行质量检验。
2.3 施工队伍组织组建由专业人员组成的施工队伍，并进行必要的技术和安全培训。
三、土地平整与地基处理3.1 土地清理清除施工区域内的杂物、植被等，保证土地平整。
3.2 地基处理根据地质条件，进行地基加固处理，确保光伏电池板安装稳固。
四、光伏电池板安装4.1 支架安装按照设计图纸，准确安装光伏电池板支架。
4.2 电池板安装将光伏电池板固定在支架上，并进行角度调整，确保最佳采光效果。
五、配套设施建设5.1 电缆铺设合理铺设电缆，确保光伏电池板与逆变器、配电系统等设备之间的连接安全、可靠。
5.2 逆变器与配电系统安装安装逆变器、配电柜等设备，确保电力转换与分配顺畅。
5.3 监控系统安装建立光伏电站监控系统，实时监控电站运行状态，保障电站安全、高效运行。
六、安全措施与培训6.1 安全措施制定并执行严格的安全管理制度，确保施工过程中的人员和设备安全。
6.2 培训对施工人员进行安全教育和技能培训，提高安全意识，确保施工质量。
七、施工过程控制7.1 进度控制制定施工进度计划，严格按照计划施工，确保工程按期完成。
7.2 质量控制实施质量管理体系，对施工过程进行全面质量控制，确保工程质量。
7.3 成本控制有效控制施工成本，避免浪费，提高工程经济效益。
八、质量检验与验收8.1 质量检验完成施工后，进行全面质量检验，确保工程质量符合设计要求。
8.2 验收邀请相关部门进行工程验收，合格后办理移交手续，正式投入运营。
一、项目概述本项目为XX地区光伏电站项目，位于XX市XX县，占地面积XX亩。
电站规模为XX兆瓦，预计年发电量为XX亿千瓦时。
项目采用单晶硅光伏组件，逆变器采用集中式逆变器，并配备储能系统。
以下为光伏电站设备安装施工方案。
二、施工准备1. 施工组织（1）成立项目施工领导小组，负责施工过程中的协调、监督和管理工作。
（2）设立现场施工负责人，负责现场施工的具体实施。
（3）设立技术负责人，负责施工过程中的技术指导和监督。
2. 施工材料及设备（1）光伏组件：单晶硅光伏组件，型号为XX。
（2）逆变器：集中式逆变器，型号为XX。
（3）储能系统：磷酸铁锂电池，型号为XX。
（4）支架：光伏支架，型号为XX。
（5）电缆：高压电缆，型号为XX。
（6）施工工具：电动工具、手动工具等。
3. 施工方案（1）光伏组件安装1）清理地面，确保地面平整、坚实。
2）根据设计图纸，布置光伏组件，并进行固定。
3）连接光伏组件之间的接线，确保接线正确、牢固。
4）连接光伏组件与逆变器之间的接线，确保接线正确、牢固。
（2）逆变器安装1）根据设计图纸，布置逆变器，并进行固定。
2）连接逆变器与光伏组件之间的接线，确保接线正确、牢固。
3）连接逆变器与储能系统之间的接线，确保接线正确、牢固。
（3）储能系统安装1）根据设计图纸，布置储能系统，并进行固定。
2）连接储能系统与逆变器之间的接线，确保接线正确、牢固。
（4）电缆敷设1）根据设计图纸，敷设高压电缆，确保电缆敷设整齐、牢固。
2）连接电缆与逆变器、储能系统等设备之间的接线，确保接线正确、牢固。
（5）系统调试1）对光伏电站进行整体调试，确保各设备运行正常。
2）对储能系统进行充放电测试，确保系统稳定运行。
3）对逆变器进行输出功率测试，确保输出功率符合设计要求。
三、施工进度安排1. 施工准备：1个月2. 光伏组件安装：2个月3. 逆变器安装：1个月4. 储能系统安装：1个月5. 电缆敷设：1个月6. 系统调试：1个月总计：7个月四、施工质量保证措施1. 严格按照设计图纸和施工规范进行施工。
光伏电站施工规范方案1.引言光伏电站施工是光伏发电项目中至关重要的一环，它关系到项目的质量和效益。
为确保光伏电站施工的顺利进行，有必要制定一套严格的施工规范方案。
本文将从基础设施准备、组件安装、接线调试、安全措施等方面进行详细阐述，以确保光伏电站施工能够按照标准化、规范化进行。
2.基础设施准备在开始光伏电站施工之前，必须对场地进行充分的准备工作。
首先，需要进行地形勘测和工程地质勘察，确认场地是否适合光伏电站建设。
然后，根据场地条件确定光伏电池板的排布布局和安装方式。
最后，按照设计图纸，对场地进行平整处理和基础设施建设，包括围墙建设、道路铺设、电缆沟槽开挖等。
3.光伏组件安装光伏组件是光伏电站的核心部分，其安装质量直接影响到电站的发电效果和寿命。
在安装光伏组件之前，首先需要检查光伏组件的质量和数量是否符合设计要求，并确保组件表面无明显损伤。
然后，按照设计图纸，合理安排组件的排布布局，保证光伏电池板之间的间距和角度符合要求。
最后，进行光伏组件的固定和接线，确保接线牢固可靠，电池板和支架之间的密封性能良好。
4.电气设备安装与接线调试电气设备安装与接线调试是光伏电站施工的重要环节，直接关系到电站的安全运行和电能的有效输出。
在安装电气设备之前，需要进行设备的验收和检测，确保设备符合国家标准和设计规范。
然后，根据设计图纸进行设备的安装和固定，保证设备安装的牢固可靠。
最后，进行电气设备的接线调试，确保电站的整体运行稳定，并能够按照设计要求正常发电。
5.安全措施在光伏电站施工过程中，各种安全事故隐患时有发生。
为了确保施工人员的人身安全和电站的质量安全，必须采取一系列的安全措施。
首先，对施工现场进行安全隐患排查和标识，严禁施工人员擅自进入危险区域。
然后，施工人员必须配备专业的劳保用品，并进行相关安全培训，提高施工人员的安全意识。
最后，由专业的安全人员负责监督施工现场的安全工作，及时处理安全事故隐患，确保施工过程中的安全。

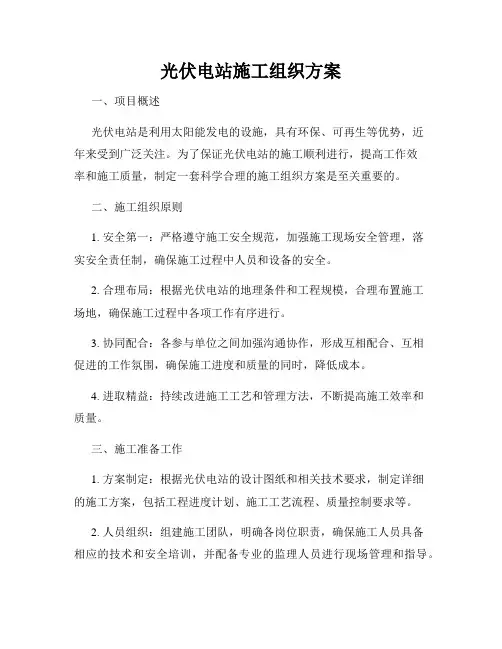

光伏电站施工组织方案一、项目概述光伏电站是利用太阳能发电的设施，具有环保、可再生等优势，近年来受到广泛关注。
为了保证光伏电站的施工顺利进行，提高工作效率和施工质量，制定一套科学合理的施工组织方案是至关重要的。
二、施工组织原则1. 安全第一：严格遵守施工安全规范，加强施工现场安全管理，落实安全责任制，确保施工过程中人员和设备的安全。
2. 合理布局：根据光伏电站的地理条件和工程规模，合理布置施工场地，确保施工过程中各项工作有序进行。
3. 协同配合：各参与单位之间加强沟通协作，形成互相配合、互相促进的工作氛围，确保施工进度和质量的同时，降低成本。
4. 进取精益：持续改进施工工艺和管理方法，不断提高施工效率和质量。
三、施工准备工作1. 方案制定：根据光伏电站的设计图纸和相关技术要求，制定详细的施工方案，包括工程进度计划、施工工艺流程、质量控制要求等。
2. 人员组织：组建施工团队，明确各岗位职责，确保施工人员具备相应的技术和安全培训，并配备专业的监理人员进行现场管理和指导。
3. 材料准备：根据施工方案和设计要求，及时采购所需的材料和设备，并进行质量检验，确保施工过程中的材料可靠性和质量稳定性。
4. 设备检测与调试：对施工所需的设备进行检测和调试，确保设备正常运行，并配备专业人员进行操作培训和保养，以保证施工过程的顺利进行。
四、施工流程1. 地基处理：根据设计要求进行地基处理工作，包括平整、夯实等步骤，确保光伏电站的地基稳固可靠。
2. 支架安装：根据施工方案，安装并固定支架系统，确保光伏电池板能够稳定安装。
3. 电缆敷设：根据电气设计要求，进行电缆线路的敷设和连接工作，确保光伏电站的电力传输正常可靠。
4. 光伏电池板安装：按照设计图纸和施工方案，进行光伏电池板的安装和固定工作，确保光伏电池板的安装质量和电流传输效果。
5. 逆变器安装：根据设计要求，安装逆变器等关键设备，确保光伏电站的电能转换和输出效果。
6. 并网调试：根据运行管理要求，进行并网调试和功率测试，确保光伏电站与电网的有效连接和稳定运行。
光伏电站施工方案光伏电站施工方案一、项目概况：本次光伏电站项目总装机容量为xxMW，占地面积xx平方公里，项目位于xx地区。
项目计划采用光伏发电技术，建设包括光伏电池组件、逆变设备和配网设备等。
二、施工流程：1. 地勘阶段：（1）准备工作：确定项目用地、获取相关土地使用手续、准备地勘设备和人员。
（2）开展实地勘察：对项目用地进行综合勘察，包括地形、土质、水文等方面的调查。
（3）土地平整：对于不平整的地面进行平整，确保土地适于建设光伏电站。
2. 建设阶段：（1）设备供应：根据项目规模和需求，采购光伏发电设备、逆变器、支架等。
（2）场内电缆敷设：根据电站布局设计，进行电缆敷设，确保电力输送的质量和安全。
（3）光伏模块安装：按照设计要求，进行适当的间距安装光伏模块，确保光能的最大利用。
（4）逆变器安装：将逆变器固定在支架上，并进行电气连接和调试。
（5）电缆连接：将组件间的电缆连接起来，保证电流传输畅通。
（6）安全检查：对设备和电缆进行安全检查，确保施工过程中不发生事故，避免电网故障。
（7）并网调试：将电站与电网连接，进行运行调试，确保电站的正常发电，并实现售电。
3. 完工阶段：（1）竣工验收：由地方建设部门对光伏电站进行竣工验收，确保项目符合相关标准。
（2）工程交接：完成竣工验收后，将工程交付给业主，并对电站相关设备进行清点和收存。
（3）文件归档：将光伏电站相关文件进行整理归档，以备后期运维和管理使用。
（4）人员培训：对光伏电站工作人员进行培训，使其熟悉电站的日常运行和维护。
以上是本次光伏电站施工的基本流程和方案，希望我们能按照施工方案的要求，以高质量、高效率的方式完成光伏电站的建设。
光伏电站施工方案一、测量放线及定点：测量人员以控制网为基础进行光伏组件基础放点，按照图纸准确放出桩基基础高程、中心线，用木桩或者钉子喷上红漆标记清晰，以便施工。
如下图：二、桩基打孔：按照测量放线的点位，用潜孔机进行桩基的打孔。
打孔顺序按前立柱和后立柱分别进行。
如下图：注意事项及问题：孔的垂直度；孔的中心定位；前立柱和后立柱孔必须在一条线上；三、地锚桩布料：将地锚桩倒运至施工子方阵内，并按照事先打好的孔量整齐布放在各施工区域内。
如下图：注意事项及问题：地锚桩上面焊接钢筋笼是否符合要求；焊点位置及布料过程中镀锌是否破坏，补救方法；四、地锚桩浇筑：准备振捣工具（钢筋棍）挂线将桩基中心及高程定位注意事项及问题：如何在浇筑的过程中控制钢桩的位移五、拉拔实验：注意事项及问题：灌注桩浇筑完成后多少天可以做拉拔实验？六、支架安装：支架倒运布料（横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋）准备配件及安装工具（连接板、连接螺丝螺母垫片、扳手、角度尺、钢卷尺、施工线、马凳、人字梯、手套）将托架、斜撑、连接板安装到斜梁上四角立柱放入钢桩定位挂线测量对角线以线为基准安装所有前后立柱安装横梁安装檩条檩条连接板的安装注意事项及问题：四角立柱定位，测量对角线是否相等；所有长短立柱底脚限位螺丝可初步紧固，其余螺丝均手动紧固；注意螺丝的方位或者朝向及垫片的数量和大小；七、组件安装：检验支架安装合格后，安装光伏板。
1、电池组件倒运布料，准备配件及安装工具2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。
内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。
依次安装其他光伏板。
3、安装中间一排光伏版，方法同上。
4、安装最下排光伏版，方法同上。
5、复测平整度、边缘高差等，调整至符合质量要求。
6、安装完毕后，安装长、短立柱最后的固定螺栓。
注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。
八、接地镀锌扁铁：九、电器：1、电池组件安装1.1安装流程电池组件安装施工流程框图1.2施工方案（1）电池组件倒运布料及开箱验收将电池组件倒运至施工子方阵内，并按照事先算好的数量整齐布放在各施工区域内。
每个子方阵电池组件安装前要对组件开箱验收。
施工队开箱前通知项目部，由项目部通知监理、业主及厂家等进行验收，并做好验收记录。
（2）电池组件安装电池组件安装前，要对支架进行复查，主要检查横梁的水平等，防止支架水平、高程等变化从而影响组件安装质量。
多晶硅光伏组件的安装宜从下向上安装，具体施工步骤如下：●根据电池组件安装图纸，用盒尺测量出第一排（最下面一排）电池组件上边缘所在位置，在阵列两端的支架上定点，拉工程线。
●安装第一块电池组件。
以从左向右安装为例，电池板上缘以施工线为基准，左边缘尽量往左侧靠，为右侧所有组件留出一定的调整余量，以防安装右侧最后一块电池组件时因间隔不够导致无法安装。
位置调整完毕后，安装四周压块，紧固螺丝。
●安装第二块及其余电池组件。
因压块自身间隙为20mm，所以不需要可以关注电池组件间的间隙大小，只需要紧靠压块安装即可。
●下方第一排安装完成后，安装第二排。
此时可不用施工线，以已安装完成的电池组件上边缘为基准进行安装。
安装时注意组件需要对角及边缘平齐。
完成后，依次安装剩余两排的电池组件。
每个电池组件背面有一个接线盒及接线盒引出的正负极线，安装时应注意这两条线不要被压在光伏支架与电池组件间。
正负极线两端的连接器需要悬空，绝不可以触碰光伏支架或其他金属体。
组件要按照厂家编好的子阵号进行安装，严禁混用。
（3）组件串联及接地按照设计图纸要求确定串联数量、串联路径。
要求光伏组件之间接插件互相连接紧固。
接线时应注意勿将正负极接反，保证接线正确。
每串电池板连接完毕后，应检查电池板串联开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。
组件接地通过组件接地孔、导线与接地体良好连接。
在需要更多接地孔时候，按照组件生产商要求在相应位置打孔。
（4）电池组件安装验收组件安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
2、汇流箱安装2.1 安装流程汇流箱安装施工流程框图2.2施工方案（1）汇流箱开箱验收及倒运汇流箱安装前要对汇流箱开箱验收。
各工区施工队开箱前通知项目部，由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等，并作好设备开箱验收记录。
开箱验收后，根据设计图纸上划分的汇流区，将各汇流箱倒运至安装部位。
倒运过程中应做好防护措施，避免发生磕碰损伤设备。
（2）汇流箱支架安装及汇流箱调整汇流箱支架安装时，应先按照设计图纸上的尺寸在电池组件支架后支柱上定好汇流箱支架安装位置，并做好标记。
将汇流箱支架固定在标记位置，调整其水平、垂直符合规范、图纸要求。
汇流箱支架紧固牢固、可靠。
（3）汇流箱接线及接地汇流箱输入输出以及通讯、接地等对外接口位于机壳的下部。
具体接线方法如下：●剥除第一层绝缘，剥除长度应保证接线方便的同时露出汇流箱的电缆应有完整的绝缘。
●剥除正负极两根线的绝缘层，长度以1cm-1.5cm为宜。
用手拧一下露出的铜丝线，使其聚合在一起。
套针式接线鼻或做镀锡处理。
●从汇流箱下部的进线口穿入汇流箱，压接入相应的接线端子。
完成后轻扯电缆，以检查是否安装牢固。
汇流箱外壳应有明显可靠的PE 保护地线（PE 为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。
PE线应与光伏支架可靠连接。
（4）汇流箱安装验收汇流箱安装完成，由作业人员自检后，再经施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
3、逆变器、直流柜、箱式变压器、数据采集柜安装3.1 安装流程逆变器、直流柜、箱式变压器、数据采集柜安装施工流程框图图3.1.13.2 施工方案（1）基础复测由专业测量人员对逆变器室及箱式变压器基础进行复测：基础中心线误差、水平度、全长、不直度每米、全长误差符合图纸要求。
（2）逆变器、直流柜、箱式变压器、数据采集柜倒运及验收根据设备上标记的子阵号，将各逆变器、直流柜、箱式变压器、数据采集柜倒运至安装部位（可在设备到货卸车时直接将逆变器、直流柜、数据采集柜、箱式变压器卸至安装部位）。
倒运过程中应做好防护措施，避免发生磕碰，损伤设备。
逆变器、直流柜、箱式变压器、数据采集柜安装前要对设备开箱验收。
各施工区施工队开箱前通知项目部，由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等，并作好设备开箱验收记录。
（3）逆变器、直流柜、箱式变压器、数据采集柜就位调整开箱验收后，用汽车吊将逆变器、直流柜、数据采集柜吊至逆变器室门口，放在事先准备的滚杠上。
通过滚杠将逆变器运至基础槽钢上，抽出滚杠。
依次将两台逆变器分别就位后，对逆变器进行调整。
到货验收后，用汽车吊将箱式变压器直接吊至箱变基础上，并调整中心、方位等符合规范要求。
设备就位调整后应进行固定，要与基础槽钢连接牢固且接地良好。
调整好的盘柜垂直度、相邻两盘顶部水平偏差、成列盘顶部偏差、相领两盘边盘面偏差、成列盘面偏差、盘间接缝偏差符合图纸设计要求。
设备就位调整后应进行固定，要与基础槽钢连接牢固且接地良好。
（4）逆变器接线光伏阵列输出的直流电经汇流箱、直流配电柜等前级设备后，接入到逆变器的直流输入端。
接线应与厂家配合进行。
（5）逆变器安装验收逆变器安装完成，由作业人员自检后，再经各工区施工队技术员及生产厂家技术人员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
（6）直流配电柜接线光伏阵列输出的直流电经汇流箱等前级设备后，接入到直流配电柜的输入端。
直流配电柜接线方案如下：①确认直流配电柜前级的汇流箱的断路器均为断开状态。
②剥掉电缆末端的绝缘皮，电缆末端的绝缘皮剥掉的长度应为接线铜鼻压线孔的深度符合设计要求。
③压接接线铜鼻。
④安装热缩套管。
⑤将接线铜鼻压接在直流接线铜排上，用螺丝刀或扳手紧固螺钉。
⑥确认接线牢固。
（7）直流配电柜安装验收直流配电柜安装完成，由作业人员自检后，再经各工区施工队技术员及生产厂家技术人员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
（8）箱式变压器电缆终端制作箱变调整完成，即可开始制作电缆终端。
35kV电缆终端制作程序见图4.2-5。
（9）箱变试验箱变安装完成后由技术员配合厂家技术人员进行直阻、变比、耐压等试验，试验结果符合规范要求。
（10）箱式变压器安装验收箱式变压器安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。
项目部终检合格后报监理验收。
44.1 施工工艺流程电缆沟开挖施工流程框图4.2 电缆沟施工（1）电缆沟测量、定位①根据出线电缆布局和电缆沟开挖现场地形条件确定出电缆沟具体走向。
②电缆沟线路测量包括定线测量、水准测量和直接丈量。
③定线测量要测定线路的中心线和转角，并应测量沟槽与相邻的永久性建筑物的位置关系，必要时应在地面上设立标志。
④在进行沟槽水准测量时,应沿线设临时水准点,临时水准点标高值由控制水准点引测。
（2）电缆沟开挖①开挖路线确定后，需要由监理、业主确认，尽量避免开挖路线下有管线。
如确有管线，则尽量选择管线较少区域开挖。
②开挖前要认真调查了解地上地下障碍物，以便开挖时采取妥善加固保护措施。
③根据基础和土质、现场出土等条件要合理确定开挖顺序。
④开挖时，应先沿灰线直边切出槽边的轮廓线，然后再分段分层平均下挖。
⑤在开挖槽边弃土时，应保证边坡和直立帮的稳定。
开挖基坑（槽）的土方，在场地有条件堆放时，留足回填需用的好土，多余的土方运出，避免二次搬运。
⑥土方开挖部分采用人工开挖为主，部分区域在保证人员，设备安全，不损坏现有管线及支架、光伏组件的基础上采用机械开挖。
⑦土方开挖一般不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
雨期开挖基坑（槽）时，应注意边坡稳定，必要时可适当放缓边坡或设置支撑。
同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。
施工时应加强对边坡、支撑、土堤等的检查。
⑨开槽后及时约请各有关人员验槽，验槽合格后方可进行下道工序。
4.3 质量控制电缆沟施工质量偏差详见表4.2-1。
5、电缆敷设及接线5.1 工艺流程电缆敷设工艺流程详见图图5.1.1 电缆敷设工艺流程图5.2 施工方法（1）电缆出库①电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。
